GPS控制网的布设方法

gps控制网设计知识点在现代社会中，全球定位系统（GPS）被广泛应用于导航、测绘、地理信息系统等领域。

而GPS控制网的设计是确保GPS精确度和可靠性的关键因素之一。

本文将介绍GPS控制网设计的重要知识点。

一、GPS控制网的定义和作用GPS控制网是由若干个控制点组成的网络，通过这些控制点精确测量GPS接收机的位置和钟差，以校正接收机的误差。

控制网的主要作用是提供准确的定位和时间参考，以及监控和维护GPS系统的性能。

二、控制网的基本要素1. 控制点：控制点是控制网的基础，通常选取在地理分布广泛、稳定性好的位置。

控制点的坐标和钟差必须经过准确的测量和计算。

2. 基线：基线是连接两个控制点的线段，在GPS测量中起到传输观测数据的作用。

基线的长度和方向确定了控制点之间的相对位置。

3. 接收机：接收机是用来接收并解算来自卫星的信号，并计算出接收机所在位置和钟差的设备。

接收机的选择应考虑其型号、品牌和技术性能。

4. 天线：天线用于接收卫星信号，并将信号传输给接收机。

天线的性能和安装对GPS测量精度有重要影响。

三、控制网的设计流程1. 控制点选定：根据工程需求和测量要求，选择控制点的数量和分布。

控制点应覆盖整个测区，同时考虑到地形、遮挡物和精度要求等因素。

2. 基线设计：通过测量和数据处理，确定各控制点之间的基线长度和方向。

基线的选择应满足工程测量的要求，尽量在控制网中形成三角形或四边形的网络结构。

3. 接收机配置：根据基线长度和精度要求，考虑接收机的品牌、型号和数量。

合理配置接收机，以提高测量效率和精度。

4. 观测和数据处理：根据设计好的网络，进行测量观测，获取控制点的坐标和钟差。

利用数据处理软件进行数据编辑、平差和精度评定等步骤，得到最终结果。

四、控制网的精度控制控制网设计中，精度控制是确保测量成果满足要求的重要环节。

精度控制的关键是合理选择控制点和基线，以及采用适当的观测策略和数据处理方法。

1. 控制点精度：控制点的精度要求取决于工程测量的精度要求和控制网的布设方式。

GPS静态测量控制网设计一、概述GPS（全球定位系统）已经成为现代测量技术中不可或缺的重要工具，GPS静态测量控制网是GPS测量的基础。

设计一个合理的GPS静态测量控制网是确保测量精度和可靠性的关键。

二、控制网的选择在设计GPS静态测量控制网时，首先需要选择合适的控制网。

控制网的选择应考虑以下几个因素：1.网格密度：控制网的网格密度应根据测量任务的要求来确定。

一般情况下，密集网络可以提高测量精度，但也会增加测量成本。

2.控制点的分布：控制点的分布应考虑地形地貌的特点和监测要求，避免林木、建筑物等对测量结果的影响。

3.控制网形状：控制网形状的选择应根据工程特点和测量任务来确定，一般情况下选择长方形或正方形网格。

三、测量基线的设置测量基线是控制网的基础，其合理设置对测量结果的精度和可靠性有重要影响。

在设置测量基线时，应考虑以下几点：1.基线长度：基线长度应根据地质地形条件、测量精度要求等因素选择合适的长度。

一般情况下，短基线适用于地形平坦、视线通畅的地区，长基线适用于山区、密林等复杂地形。

2.基线方向：基线方向应考虑测量任务的要求和地形地貌特点，避免遮挡物对测量结果的影响。

3.基线标记：基线标记应清晰明确，便于测量人员进行测量操作。

四、控制点的设置控制点是控制网的关键，其合理设置对测量结果的精度和可靠性起着决定性作用。

在设置控制点时，应考虑以下几点：1.控制点的选取：控制点的选取应根据测量任务的要求和地形地貌条件来确定，避免地形高低起伏、建筑物等对测量结果的影响。

2.控制点的标记：控制点的标记应清晰明确，确保测量人员可以准确找到控制点进行测量操作。

3.控制点的互测：控制点应进行互测，以验证控制点的准确性和可靠性。

五、数据处理数据处理是GPS测量的重要环节，其正确性和高效性对测量结果的精度和可靠性有着至关重要的影响。

在数据处理过程中，应注意以下几点：1.数据的准确性：数据的准确性是保证测量结果准确的前提，应根据实际情况采取合适的方法和工具确保数据的准确性。

测绘技术中的控制网布设原则与方法引言：测绘技术是现代社会中不可或缺的一项基础工作，它能够提供准确和可靠的地理空间信息，为人们的生活和生产提供支持。

而控制网作为测绘技术的基础，其布设的原则和方法在保证测绘数据准确性方面起着重要的作用。

本文将探讨测绘技术中控制网布设的原则与方法，以期为相关领域的研究者和实践者提供参考和指导。

一、控制网布设的原则1.1 布设密度原则控制网的布设密度是影响测绘精度的重要因素之一。

布设密度过低会导致测量误差较大，无法满足精度要求，而布设密度过高则会费时费力，增加成本。

因此，根据具体的测绘任务和要求，合理确定布设密度是保证控制网精度的关键。

一般而言，控制网在平坦地区的布设密度应控制在每平方千米十个左右，而在复杂地形和多层地形区域，布设密度宜适当增加。

1.2 布设方式原则控制网的布设方式包括三角形、菱形、矩形等，根据具体情况选择合适的布设方式可以提高布设效果。

三角形布设方式适用于较复杂地形，可以减少测量的观测角度，提高布设效率。

菱形和矩形布设方式适用于较平坦地区，可以减少网络闭合差。

1.3 控制网形状原则控制网的形状对测绘精度具有一定的影响。

在实际应用中，圆形控制网具有均等的布设密度和均匀的控制网质量分布，适用于大范围的测绘任务。

而近似矩形形状的控制网在布设过程中可以更方便地划分为若干相等的子块，便于管理和布设。

二、控制网布设的方法2.1 GPS技术在控制网布设中的应用全球定位系统（GPS）技术是测绘领域的重要发展，它通过卫星定位和导航系统，可以提供准确的经纬度和高程信息。

在控制网布设中，可以利用GPS技术获取控制点的坐标信息，并通过差分GPS技术对控制点进行精确测量，提高布设的精度和效率。

2.2 基于无人机的控制网布设随着无人机技术的快速发展，基于无人机的控制网布设越来越受到研究者和实践者的关注。

通过无人机搭载的高精度摄影测量设备，可以对大范围地区进行密集的控制点测量，获取控制点的坐标信息。

GPS静态控制网布设GPS网形设计的一般原则：1、GPS网中不应该存在自由基线。

2、GPS网中的闭合条件中基线不可过多。

3、GPS网中应以“每个点至少独立设站观测两次”的原则布网。

4、为了实现GPS网与地面网之间的坐标转换，GPS网至少应与地面网有2个重合点。

5、为了便于观测，GPS点应选择在交通便利，视野开阔、容易到达的地方。

下图是我国全球定位系统测量规范中有关GPS网等级的有关内容：GPS基线向量网的布网形式：GPS网常用的布网形式有以下几种：跟踪站式、会战式、多基准站式（枢纽点式）、同步图形扩展式、单基准站式1、跟踪站式：布网形式：若干台接收机长期固定安放在测站上，进行常年、不间断的观测，即一年观测365天，一天观测24小时，这种观测方式很象是跟踪站，因此，这种布网形式被称为跟踪站式。

2、会战式：布网形式：在布设GPS网时，一次组织多台GPS接收机，集中在一段不太长的时间内，共同作业。

在作业时，所有接收机在若干天的时间里分别在同一批点上进行多天、长时段的同步观测，在完成一批点的测量后，所有接收机又都迁移到另外一批点上进行相同方式的观测，直至所有的点观测完毕，这就是所谓的会战式的布网。

3、多基准站式布网形式：所谓多基准站式的布网形式就是有若干台接收机在一段时间里长期固定在某几个点上进行长时间的观测，这些测站称为基准站，在基准站进行观测的同时，另外一些接收机则在这些基准站周围相互之间进行同步观测。

4、同步图形扩展式布网形式：同步图形扩展式就是多台接收机在不同测站上进行同步观测，在完成一个样时段的同步观测后，迁移到其它的测站上进行同步观测，每次同步观测都可以形成一个同步图形，在测量过程中，不同的同步图形间一般有若干个公共点相连，整个GPS网由这些同步图形构成。

采用同步图形扩展式布设GPS基线向量网时的观测作业方式主要以下几种式：点连式、边连式、网连式、混连式。

（1）点连式：观测作业方式：所谓点连式就是在观测作业时，相邻的同步图形间只通过一个公共点相连。

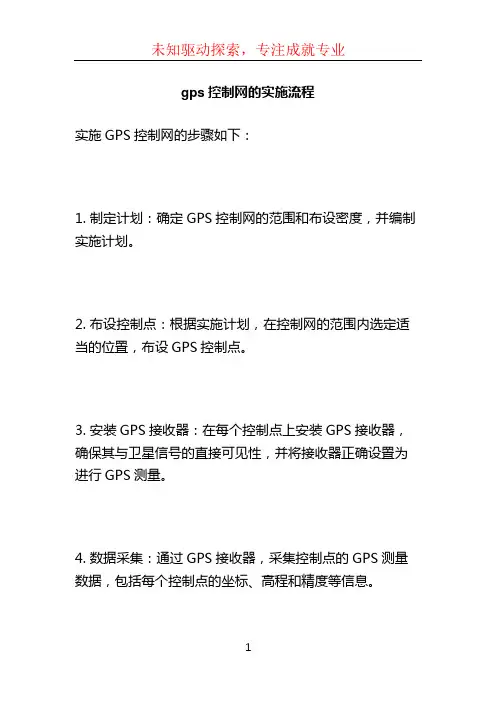

gps控制网的实施流程
实施GPS控制网的步骤如下：
1. 制定计划：确定GPS控制网的范围和布设密度，并编制实施计划。

2. 布设控制点：根据实施计划，在控制网的范围内选定适当的位置，布设GPS控制点。

3. 安装GPS接收器：在每个控制点上安装GPS接收器，确保其与卫星信号的直接可见性，并将接收器正确设置为进行GPS测量。

4. 数据采集：通过GPS接收器，采集控制点的GPS测量数据，包括每个控制点的坐标、高程和精度等信息。

5. 数据处理：利用测量数据进行数据处理，包括数据编辑、数据平差、数据精度评定等步骤，以获得控制点的最终坐
标和高程。

6. 校正控制点：根据数据处理结果，对控制点进行校正，
修正其坐标和高程，以提高整个控制网的精度和准确性。

7. 质量检查：对校正后的控制点进行质量检查，包括闭合
差检查、精度检查等，以评估控制网的质量。

8. 建立控制网：根据质量检查结果，确定控制点的位置和
属性，并建立GPS控制网，包括控制点坐标书籍、网格配
准等。

9. 网络调整：对建立的GPS控制网进行网络调整，以进一步提高整个控制网的精度和准确性。

10. 数据发布：将建立的GPS控制网的数据发布给需要使用的相关部门或个人，在GIS、测绘、导航、定位等领域进行应用。

11. 维护和更新：定期检查和维护GPS控制网，确保其稳定性和精度，并根据需要进行数据更新和网络调整。

GPS控制网的布设及分析摘要：通过对岳口镇地籍调查中gps控制测量的实例的分析，对数据进行系统的整理和对比，得出了重要结论：在d级gps工程网中，观测时间越长，基线和点位精度越高，但当所延长的测量时间段内影响基线解算的误差因素较大时，基线精度反而可能会降低。

1、引言2、控制网的布网方式及原则2.1控制网的布网方式（1）跟踪站式，（2）会战式，（3）多基准站式，（4）同步图形扩展式，（5）星形布网方式。

2.2控制网的布设原则（1）效率优先原则:在进行gps 网的设计时，应采用效率指标来衡量设计方案的效率，以及在采用布网方案作业中所需要的时间、消耗等问题。

(2)高精度性原则:gps 控制网的高精度性是工程测量的基石，也是其最明显的优势之一。

在布设时，要做到高精度性原则：先确定gps 网的网形，再根据gps 网的网形，得到gps 网的设计矩阵b，从而得到gps 网的协因数阵q，由此做到gps 控制网的高精度性原则。

(3)可靠性原则:可靠性原则是gps 控制网布设的重要原则之一。

在进行实际gps 网的设计时，一般采用一种反映gps 网可靠性的数量指标，以达到改善网的质量的目的。

（4）低经费性原则：gps 的布设是一项重要的前期工程，应着重考虑实现较低的经费支出和较高的测量效果的问题。

经费的多少取决于网中点的总数和重复设站率。

3、实例岳口镇实测的gps网共有9个点,用3台trimble 5700接收机进行观测,共观测了8个时段,每个时段长度为60min。

该网的最长边为6788m,最短边为1911m，平均边长为3797m。

gps外业实施方案制定时，主要考虑两个方面，一是技术方面，二是测区环境方面。

技术方面决定了控制网的精度，测区环境方面决定了控制网的作业时间长度、进度和经费。

分一下几个步骤实施：（1）进行技术设计：在大比例尺地形上进行设计，因为控制测量的任务就是布设作为图根控制依据的测图控制网，以保证地形图的精度和各幅地形图之间的准确拼接。

GPS控制网技术设计方案辽宁科技大学课程设计说明书设计题目：鞍山市及周边E级GPS控制网技术设计书学院、系：资源与土木工程学院专业班级：测绘工程2008-2学生姓名：张贺指导教师：宁殿民杨凤芸成绩：2010年12 月31 日目录一、作业目的及任务......................................................................... - 1 -二、测区概况..................................................................................... - 1 -三、测量依据、原则......................................................................... - 4 -四、技术指标..................................................................................... - 4 -五、技术设计内容步骤..................................................................... - 8 -六、高程控制的布设....................................................................... - 11 -七、1:500测区地形图测绘............................................................. - 12 -八、工作进程、时间安排............................................................... - 12 -九、检查验收................................................................................... - 13 -十、上交资料................................................................................... - 13 -十一、经费预算......................................................................... - 14 -一、作业目的及任务为满足鞍山市及周边的规划设计用图的需要，受鞍山市委市政府（甲方）委托，辽宁科技大学资源与土木工程学院测绘工程08级学生（乙方）承揽1：500、1：2000数字化地形图测量任务。

GPS放线及测量操作步骤GPS测量就是利用两台GPS接收机接受空间轨道上4颗以上GPS卫星发射的载波信号,通过一定的计算方法,求出两台GPS接受机天线相位中心的距离。

本节试介绍GPS全球卫星定位系统在工程测量中的应用,包括卫星定位测量控制网的布设、卫星定位控制点位的选定及GPS 外业操作步骤。

一、卫星定位测量控制网的布设卫星定位测量控制网的布设,应符合下列要求:(1)应根据测区的实际情况、精度要求、卫星状况、接收机的类型与数量以及测区已有的测量资料进行综合设计。

(2)首级网布设时,宜联测2个以上高等级国家控制点或地方坐标系的高等级控制点;对控制网内的长边,宜构成大地四边形或中点多边形。

(3)控制网应由独立观测边构成一个或若干个闭合环或附合路线:各等级控制网中构成闭合环或附合路线的边数不宜多于6条。

(4)各等级控制网中独立基线的观测总数,不宜少于必要观测基线数的1、5倍。

(5)加密网应根据工程需要,在满足精度要求的前提下可采用比较灵活的布网方式。

(6)对于采用GSP—RTK测图的测区,在控制网的布设中应顾及参考站点的分布及位置。

二、卫星定位控制点位的选定(1)点位应选在土质坚实、稳固可靠的地方,同时要有利于加密与扩展,每个控制点至少应有一个通视方向。

(2)点位应选在视野开阔,高度角在15°以上的范围内,应无障碍物;点位附近不应有强烈干扰接收卫星信号的干扰源或强烈反射卫星信号的物体。

(3)充分利用符合要求的旧有控制点。

三、GPS外业观测1.GPS观测准备工作(1)GPS接收仪的一般性检视主要检查接收机各部件就是否齐全、完好,紧固部件就是否松动与脱落,设备的使用手册及资料就是否齐全等。

(2)通电检验通电检验的主要项目包括:设备通电后有关信号灯、按键、显示系统与仪表工作情况,以及自测试系统工作情况。

当自测试正常后,按操作步骤进行卫星捕获与跟踪,以检验其工作情况。

(3)试测检验试测检验主要就是检验接收机精度及其稳定性。

gps控制网测量实施方案GPS控制网测量实施方案。

一、引言。

GPS（全球定位系统）是一种通过卫星信号来确定地面位置的技术，它在测量领域有着广泛的应用。

在测量工程中，GPS控制网是一种重要的测量基准，能够提供高精度的位置信息。

本文将介绍GPS控制网测量的实施方案，包括网络设计、测量方法、数据处理等内容。

二、网络设计。

1. 网络布设。

GPS控制网的布设需要考虑到测量区域的地形、地物、遮挡物等因素。

一般来说，需要选择高处、开阔的地点来布设控制点，以保证信号的稳定和覆盖范围的广泛性。

同时，需要根据测量需求确定控制点的数量和位置，以保证整个测量区域的覆盖。

2. 控制点选取。

控制点的选取需要考虑到其地理位置、地貌特征、便于观测等因素。

通常情况下，需要选择地势平坦、无遮挡物的地点作为控制点，以保证GPS信号的稳定性和精度。

同时，需要根据测量任务的要求确定控制点的数量和分布，以保证整个测量区域的覆盖。

三、测量方法。

1. 观测方式。

GPS控制网的观测方式一般包括静态观测和动态观测两种。

静态观测适用于对控制点进行长时间、高精度的观测，能够提供较为精确的位置信息；动态观测适用于对移动目标进行实时定位，能够提供动态位置信息。

根据测量任务的要求，选择合适的观测方式进行测量。

2. 数据采集。

在进行GPS控制网测量时，需要对控制点进行数据采集，包括卫星信号的接收、位置信息的记录等。

同时，需要进行数据的质量控制，排除掉异常数据，保证采集到的数据的准确性和可靠性。

四、数据处理。

1. 数据处理流程。

数据处理是GPS控制网测量中的关键环节，包括数据的预处理、平差计算、精度评定等步骤。

在进行数据处理时，需要根据实际情况选择合适的数据处理方法，保证数据处理的准确性和有效性。

2. 结果分析。

经过数据处理后，需要对处理结果进行分析，评定控制点的位置精度、测量精度等指标。

根据分析结果，可以对测量结果进行修正和优化，以提高测量的精度和可靠性。

五、总结。

第三节GPS控制网的建立与技术设计一、GPS控制网的建立通常将应用GPS卫星定位技术建立的控制网称为GPS网。

与常规方法相比，应用GPS卫星定位技术建立控制网的主要特点是：1．采用相对定位方法，即若干台GPS接收机同步观测，确定各点之间的相对位置，并采用载波相位测量，从而得到高精度的测量结果。

2．GPS测量不要求各点之间互相通视，使得控制点的点位选定灵活方便。

3．GPS测量可以全天候进行，不论白天黑夜或晴天雨天，均能正常工作，使得测量工作更具有计划性。

4．观测时间短，当测站之间的距离小于30km时，同步观测1～2h便可得到较好的观测成果；当测站之间的距离小于10km时，还可采用快速定位方法，观测时间可以缩短为10—20min，甚至更短。

5．GPS测量的观测数据是自动记录的，GPS基线向量的计算和GPS网的平差计算的自动化程度很高。

目前大致可以将GPS控制网分为两大类：一类是国家或区域性的高精度的GPS控制网。

（相邻点的距离通常是从数千公里至数百公里），其主要任务是作为高精度三维国家大地测量控制网，以求定国家大地坐标系与世界大地坐标系的转换参数，为地学和空间科学等方面的科学研究工作服务；或者是对GPS网进行重复观测，用以研究地区性的板块运动或地壳形变规律等问题。

另一类是局部性的GPS控制网，包括城市或矿区GPS控制网，或其它工程GPS控制网。

一般来说，这类GPS网中相邻点间的距离为几公里至几十公里，其主要任务是直接为城市建设或工程建设服务。

GPS控制网的建立按其工作性质可以分为外业工作和内业工作两大部分。

外业工作主要包括选点、建立测站标志、野外观测作业等；内业工作主要包括GPS控制网的技术设计、数据处理和技术总结等。

也可以按工作程序大体分为GPS网的技术设计、仪器检验、选点与建造标志、外业观测与成果检核、GPS网的平差计算以及技术总结等若干个阶段。

尽管GPS测量具有一些优越性，但为了得到可靠的观测成果，也必须有科学的技术设计，严谨的作业管理和工作作风，且GPS测量也应遵循统一的规范。

GPS放线及测量操作步骤GPS测量是利用两台GPS接收机接受空间轨道上4颗以上GPS卫星发射的载波信号，通过一定的计算方法，求出两台GPS接受机天线相位中心的距离。

本节试介绍GPS全球卫星定位系统在工程测量中的应用,包括卫星定位测量控制网的布设、卫星定位控制点位的选定及GPS外业操作步骤。

一、卫星定位测量控制网的布设卫星定位测量控制网的布设，应符合下列要求：(1)应根据测区的实际情况、精度要求、卫星状况、接收机的类型和数量以及测区已有的测量资料进行综合设计。

(2)首级网布设时，宜联测2个以上高等级国家控制点或地方坐标系的高等级控制点；对控制网内的长边，宜构成大地四边形或中点多边形。

(3)控制网应由独立观测边构成一个或若干个闭合环或附合路线：各等级控制网中构成闭合环或附合路线的边数不宜多于6条。

(4)各等级控制网中独立基线的观测总数，不宜少于必要观测基线数的1.5倍。

(5)加密网应根据工程需要，在满足精度要求的前提下可采用比较灵活的布网方式。

(6)对于采用GSP—RTK测图的测区，在控制网的布设中应顾及参考站点的分布及位置。

二、卫星定位控制点位的选定(1)点位应选在土质坚实、稳固可靠的地方，同时要有利于加密和扩展，每个控制点至少应有一个通视方向。

(2)点位应选在视野开阔，高度角在15°以上的范围内，应无障碍物;点位附近不应有强烈干扰接收卫星信号的干扰源或强烈反射卫星信号的物体。

(3)充分利用符合要求的旧有控制点。

三、GPS外业观测1.GPS观测准备工作(1)GPS接收仪的一般性检视主要检查接收机各部件是否齐全、完好，紧固部件是否松动与脱落，设备的使用手册及资料是否齐全等。

(2)通电检验通电检验的主要项目包括：设备通电后有关信号灯、按键、显示系统和仪表工作情况，以及自测试系统工作情况。

当自测试正常后，按操作步骤进行卫星捕获与跟踪，以检验其工作情况。

(3)试测检验试测检验主要是检验接收机精度及其稳定性。
