长春工业大学工程制图习题答案

工程制图基础习题集(第二版)-解答

(4)
a’’(b”)
AB是侧垂线
2-3 求作基本体表面上的点或线的其余两个投影
(1)
b’ c’
b”
a”
a c
2-3 求作基本体表面上的点或线的其余两个投影
(2)
e”
a”
d”
c” b”
e
c a
b
d
2-3 求作基本体表面上的点或线的其余两个投影
a”
(3)
f”
e”
d”
c”
b”
d f a
(b) e
内孔轮廓线应到顶。
3-14b 选择正确的第三视图（6）
（注意分析形体被切后和形体组合后的交线的投影）
3-14b 选择正确的第三视图（7）
（注意分析形体被切后和形体组合后的交线的投影）
应为相贯线
应为两内孔相贯且凸向大圆
等径时才为直线
3-14b 选择正确的第三视图（8）
（注意分析形体被切后和形体组合后的交线的投影）
3-6 补全圆锥穿孔后的水平投影和侧面投影
3-6 补全圆锥穿孔后的水平投影和侧面投影
3-6 补全圆锥穿孔后的水平投影和侧面投影
3-6 补全圆锥穿孔后的水平投影和侧面投影
3-6 补全圆锥穿孔后的水平投影和侧面投影实线
3-6 补全圆锥穿孔后的水平投影和侧面投影
3-7 求作俯视图
3-7 求作俯视图
3-8 求作左视图
3-9 画出下列各相贯线的投影 (1)
3-9 画出下列各相贯线的投影 (2)
等径圆柱的相贯线在V面上的投影为两条相交的直线
3-9 画出下列各相贯线的投影_(3)
3-9 画出下列各相贯线的投影_(4)
等径圆孔的相贯线在侧面上的投影为两条相交的直线

工程制图习题答案(大学期末复习资料).docx

习题:一. 填空题1.绘制技术图样时应优先采用基本幅面。

必要时，必要时也允许加长幅面，但必须按整数倍加长。

2.图纸可横放（X型）或竖放（Y型），其格式分为和两种，但应注意，同一产品的图样只能采用一种格式。

3.一个完整的尺寸应由尺寸界线、尺寸线、含尺寸线的终端和等组成。

4.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为2:1,粗线宽度优先米用。

5.平面图形的尺寸按其作用不同，分为和两类。

二. 选择题1.下面哪个比例是原值比例？A 1:1B 2:1C 1:22.下面哪个比例是放大比例？A 1:1B 2:1C 1:23.下面哪个比例是缩小比例？A 1:1B 2:1C 1:24.我国的国家标准简称“国标”，其代号为GB或GB/ToA GB表示强制性国家标准，GB/T表示推荐性国家标准。

B GB/T表示强制性国家标准C GB表示推荐性国家标准。

5.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为A 2:1B 1:2C 3:1三. 简答题1.图纸的基本幅面有哪几种？各种幅面大小之间有何规律？2.说明比例1： 2和比例2： 1的意义。

3.字体的号数表示什么？写出国标中规定的字号系列。

4.图样中书写的文字必须做到哪些要求？5.分别说明粗实线、细虚线、细点画线、波浪线、细双点画线、细实线的主要用途。

6.写出国家标准中规定的图线宽度系列。

机械图样中的图线宽度分哪几种？7.完整的尺寸由哪几部分组成？它们各有哪些规定？各类尺寸标注的基本规则是什么？8.圆的直径、圆弧的半径以及角度的注法分别有什么特点？9.书写不同方向的尺寸数值时有什么规则？10.圆的直径、圆弧的半径、角度的标注分别有什么特点？11.什么是斜度？什么是锥度？分别说明Zl:5表示什么？1:5表示什么？12.徒手草图应达到哪些基本要求？如何徒手绘制各种直线和圆？13.试述绘制平面图形的方法和步骤。

bl四. 几何作图：在图纸上按1:1比例画出吊钩的平面图形。

工程制图习题答案

3-7(4) 分析曲面立体的相贯线，并补画其所缺的投影。 CAD 立体返回
3-7(5) 分析曲面立体的相贯线，并补画其所缺的投影。 CAD 立体返回
3-7(6) 分析曲面立体的相贯线，并补画其所缺的投影。 CAD 立体返回
3-7(7) 分析曲面立体的相贯线，并补画其所缺的投影。 CAD 立体返回
CAD 立体返回
2-7 参照教材图2-24、图2-25和图2-26，由投影图徒手绘制四棱柱、六棱柱和截切六棱柱的正等轴测草图。
CAD 返回
2-8 已知半圆柱体的俯视图，其高度为50 mm，补画主、左视图，并完成半圆柱体上点 A 和B 的投影。
CAD 立体返回
2-9 已知四分之一圆台的左视图，其长度为50 mm，补画主、俯视图，并完成四分之一圆台上线案返回
CAD 立体返回
答案返回
CAD 立体返回
CAD 答案返回
CAD 返回
CAD 答案返回
CAD 返回
CAD 答案返回
CAD 返回
CAD 返回
CAD 答案返回
CAD 返回
CAD 答案返回
CAD 返回
CAD 返回
2-1 根据物体的立体图画三视图(用尺规或计算机绘图）。 CAD 立体返回
2-2(1) 参照物体的立体图和已知视图，补画第三视图（虚线要画）。 CAD 立体返回
2-2(2) 参照物体的立体图和已知视图，补画第三视图（虚线要画）。 CAD 立体返回
2-2(3) 参照物体的立体图和已知视图，补画第三视图（虚线要画）。 CAD 立体返回
CAD 返回
3-1(1) 参照轴测图，补画组合体主、左视图中所缺的图线；并判断其表面之间的关系。

工程制图第二章习题答案

「（下）mm
C点在A点Y（右）mm
L（前）mm
A点距V面（5）、距H面（6）、距W面（8）
B点距V面（4
、、距H面（3
、、距W面（2
)
C点距V面（2
、、距H面（2
、、距W面（2
)
D点距V面（0
、、距H面（3
、、距W面（6
)
E点距V面（2
、、距H面（0Leabharlann 、、距W面（3)F点距V面（6
、、距H面（5
、、距W面（0
)
2-4已知E(22,30,20),F点在E点之左10mm,之下10mm,之后10mm；G点在E点的正右方12mm,作出点E、F、G的三面投影。
2-5已知A(24,18,20),B点(24,18,0),以及点C在点A之右10mm,之上16mm,之前12mm，作出点A、
B、C的三面投影2-6作出点D(30,0,20)、点E(0,0,20),以及点F在点D的正前方25mm,作出这三个点的三面投影。

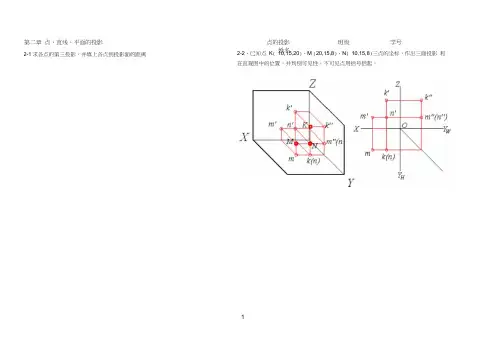

2-2、已知点K(10,15,20)、M(20,15,8)、N(10,15,8)三点的坐标，作出三面投影和在直观图中的位置，并判别可见性。不可见点用括号括起。
2-3、比较A、B、C三点的相对位置。
厂（下）mm
B点在A点仗（左）mm
（前）mm
材
X
do
b斗
O—o'
£c<
bi>■
□
f"
■（上）mm
B点在C点y（左）mm「（后）mm

工程制图参考答案图片

1
班级姓名学号
第三章立体的投影及其表面交线
班级姓名学号
第三章立体的投影及其表面交线
班级姓名学号
第三章立体的投影及其表面交线
第三章立体的投影及其表面交线
班级姓名学号
班级姓名学号
第五章组合体
38
44
51
52
53
班级姓名学号
第五章组合体
54
第五章组合体班级姓名学号
第六章机件的常用图样画法班级姓名学号
第六章机件的常用图样画法班级姓名学号
第六章机件的常用图样画法班级姓名学号
第六章机件的常用图样画法班级姓名学号
第六章机件的常用图样画法班级姓名学号
班级姓名学号
第六章机件的常用图样画法
班级姓名学号
第六章机件的常用图样画法。

工程制图习题册完整答案

键的标记：键
返回
7-2 键连接、销连接及滚动轴承。
2. 销连接。
(1) 画出d=6、A型圆锥销连接图（补齐轮（2）画出d=8、圆柱销连接图（补齐
廓线和剖面线），并写出该销的标记。
轮廓线和剖面线），并写出该销的标记。
标记：
标记：
答案动画立体返回
7-2 键连接、销连接及滚动轴承。
2. 销连接。
7-1 螺纹及螺纹连接。
3. 根据螺纹代号，查表并填写螺纹各要素。
(2)
该螺纹为非螺纹密封的管螺纹；大径为20.955mm；
小径为 18.631 mm；螺距为1.814 mm；
线数为 1 ；旋向为左。
返回
7-1 螺纹及螺纹连接。
4. 根据螺纹的标记，填全表内各项内容。（1）普通螺纹和梯形螺纹。
已知条件：螺柱 GB/T898-M20×L 螺母 GB/T6170-M20 垫圈 GB/T93-20
光孔件厚度:δ=20 mm,螺孔件材料为铸铁
返回
7-1 螺纹及螺纹连接。
8.画螺钉连接的两视图（主视图画成全剖视)
已知条件：螺钉 GB/T68-M20×L 光孔件厚度 δ=15 mm 螺孔件材料为铝合金
1. 分析螺纹画法中的错误，在空白处画出正确的图形。（5）内外螺纹的连接
答案动画立体返回
7-1 螺纹及螺纹连接。
1. 分析螺纹画法中的错误，在空白处画出正确的图形。（5）内外螺纹的连接
返回
7-1 螺纹及螺纹连接。
1. 分析螺纹画法中的错误，在空白处画出正确的图形。（6）内外螺纹(非螺纹密封的管螺纹）连接
3. 根据螺纹代号，查表并填写螺纹各要素。
(1)
该螺纹为梯形螺纹;公称直径为 20 mm; 螺距为 4 mm; 线数为 2 导程为 8 mm；旋向为左

工程制图习题及解答

2-8 根据已知条件完成直线的三面投影。
Courseware template
• （1）AB是侧平线，距离W 面18mm。
•
• （2）CD是一般位置直线，点C在V面前方22mm，点D则属于V面。
On the evening of July 24, 2021
答案
Courseware template
• 2-9 已知线段AB的两面投影，求AB的实长和对W面的倾角。
• 2-10 根据已知条件，完成线段AB的投影。
• （1）AB的实长为25毫米。（2）AB对V面的倾角为 β=300。
On the evening of July 24, 2021
答案
• 2-9 已知线段AB的两面投影，求AB的实长和对W面的倾角。
2-7 画出下列各直线的第三投影，并判别直线对投影面的相对位置。
（1）
（2）
（3）
（4）
AB是___ __线 CD是___ ___线 EF是__ ___线 GH是__ ___线
On the evening of July 24, 2021
答案
Courseware template
On the evening of July 24, 2021
On the evening of July 24, 2021
答案
Courseware template
点G的下方。
On the evening of July 24, 2021
答案
Courseware template
（3）EF是正垂线，在H面上方20mm处。（4）GH是正平线，长度为25mm, 点H在点G的下方。
On the evening of July 24, 2021

工程制图习题答案

B
AA
A
A
A
A
A
B
6-17 判别下列正确的断面图。
(1)
(2)
(3)
(4)
(4)
(1)
(2)
(3)
(4)
(3)
6-18 按指定位置画出主轴的移出断面图。
6-19 画出A－A的重合断面图。
A
A
6-20 分析剖视图中的错误，在指定的位置画出正确的剖视图。
6-21 画出A－A全剖的左视图和B－B剖视图的俯视图，并在主视图上取局部剖视。
B
B
6-2 在指定位置将主视图改画成全剖视图。
A
习题解答： 1.分析工程形体结构形状,先画出外形;
A
6-2 在指定位置将主视图改画成全剖视图。
A
习题解答： 1.分析工程形体结构形状,先画出外形; 2.确定剖切平面,画出切口断面(剖切面与物体接触部分)的形状;
A
6-2 在指定位置将主视图改画成全剖视图。
习题解答：
1.分析形体结构形状; 运用线面分析法，分析俯视图中各个
闭合平面。如图，蓝色网纹所示封闭区域其主视图所对应的投影是最上面一条蓝线,显然是一水平面。
2.依据三等关系，依次分析俯视图中各封闭区域与主视图的线面关系。 3.依据各自线面关系补全视图。
6-6 补画剖视图中漏画的图线。
6-6 补画剖视图中漏画的图线。
A
AA
B
B
A BB
6-22 根据模型画出三视图，取适当剖视图，并标注尺寸。
6-22 根据模型画出三视图，取适当剖视图，并标注尺寸。
6-23 根据模型画出三视图，取适当剖视，并标注尺寸。
6-23 根据模型画出三视图，取适当剖视，并标注尺寸。

工程制图第三章习题答案

3-3曲面立体的截交线
答案
求圆锥被正垂面截切后的投影。
17页
3-3曲面立体的截交线
第三章立体的投影
答案
8.
第三章立体的投影
9.
3-3曲面立体的截交线
答案
求圆锥被正垂面截切后的投影。
17页
第三章立体的投影
10.
3-3曲面立体的截交线
答案
补全球被正垂面截切后的投影。
17页
中点
长轴等于断面圆的直径
3-1 立体的投影及表面取点和线
答案
第三章立体的投影
4.
3-1 立体的投影及表面取点和线
答案
画出立体的第三投影并补全点和线的其他两投影
第三章立体的投影
5.
3-1 立体的投影及表面取点和线
答案
14页
画出立体的第三投影并补全点和线的其他两投影
(c)
b
e
d
a
c'
b'
d'
e'
c"
b"
a'
a"
e"
3-1 立体的投影及表面取点和线
答案
画出立体的第三投影并补全点和线的其他两投影
(d)
第三章立体的投影
8.
3-1 立体的投影及表面取点和线
答案
只补画各点的水平投影。
14页
第三章立体的投影
1.
3-2 平面立体的截交线
答案
求具有正方形通孔的六棱柱被正垂面截切后的侧面投影。
15页
第三章立体的投影
求偏交圆台和球相贯线的投影。
R
R
1.取特殊点
步骤:

工程制图习题答案

第1章点和直线1．已知三点A、B、C的两面投影，求第三投影。

2．作出两点A、B的三面投影：点A（25，15，20）；点B在A之左10、A之前15、A之上12。

3．已知三点A、B、D等高，点C在点A正下方，补画诸点的投影，并表明可见性。

4．判断下列直线对投影面的相对位置。

AB是侧平线；EF是水平线；CD是正垂线；GH是侧平线5．判断下列直线对投影面的相对位置，并画出第三投影。

AB是正平线；AC是铅垂线；AD是正垂线；BC是侧垂线。

6．判断并填写两直线的相对位置。

AB、CD两直线相交；PQ、MN两直线相交；AB、EF两直线平行；PQ、ST两直线平行；CD、EF两直线交叉；MN、ST两直线交叉。

７．已知CD和AB垂直相交，补画CD的投影。

第2章平面１．已知矩形ABCD的V面投影和AD的H面投影，完成其H面投影。

２．由点A作△BCD的垂线AK。

K为垂足，并标出A与△BCD的真实距离。

３．在AB、CD上作对V面投影的重影点E、F和对W面的重影点M、N的三面投影，并表明可见性。

４．作一直线MN，使MN∥AB，且与直线CD、EF相交。

５．用直角三角形法求线段AB的实长和对H面、V面的倾角а、в。

６．求作平面图形的第三投影，并判别平面所处的空间位置。

７．已知五边形ABCDE的一边BC∥V面，完成其水平投影。

８．在△ABC内取点D，使点D与H、V面的距离分别为18，30。

９．作图判断点A、B、C、D是否在同一平面上？四点不在同一平面上。

１０．作两交叉直线AB、CD的公垂线EF，分别与AB、CD交于E、F，并标明AB、CD间的真实距离。

１１．由点A作直线CD的垂线AB，并求出点A与直线CD之间的距离。

1２．判断下列直线与平面、平面与平面是否平行？（1）直线与平面平行（2）两平面平行（3）两平面不平行１３．求作直线CD与△LMN的交点，并表明可见性。

１４．求作铅垂线AB与△CDE的交点，并表明可见性。

１５．求作△EFG与□PQRS的交线，并判断可见性。

工程制图习题册完整答案课件省名师优质课赛课获奖课件市赛课一等奖课件

高基准
长基准
宽基准
返回
5-3 组合体旳尺寸标注。
3.分析视图及标注旳尺寸，拟定立体尺寸基准，并补全视图中所缺尺寸，尺寸数字从图中量取。（1）漏4个尺寸
答案动画立体返回
5-3 组合体旳尺寸标注。
3.分析视图及标注旳尺寸，拟定立体尺寸基准，并补全视图中所缺尺寸，尺寸数字从图中量取。（1）漏4个尺寸
至底面高
至底面高
答案动画立体返回
5-2 根据立体图上标注旳尺寸，画出立体旳三视图。 3.
至底面高
至底面高
返回
5-2 根据立体图上标注旳尺寸，画出立体旳三视图。 4.
答案动画立体返回
5-2 根据立体图上标注旳尺寸，画出立体旳三视图。 4.
返回
返回
5-3 组合体旳尺寸标注。
1.看懂视图，分析尺寸，在图中注明立体长、宽、高三个方向旳尺寸基准并完毕填空。
2.分析视图拟定立体三个方向旳尺寸基准，并标注立体旳尺寸，尺寸数字从图中量取。
高基准长基准
宽基准
返回
5-3 组合体旳尺寸标注。 2.分析视图拟定立体三个方向旳尺寸基准，并标注立体旳尺寸，
尺寸数字从图中量取。
答案动画立体返回
5-3 组合体旳尺寸标注。
2.分析视图拟定立体三个方向旳尺寸基准，并标注立体旳尺寸，尺寸数字从图中量取。
7
答案动画立体返回
5-6 读懂两面视图，补画第三面视图。
7
返回
5-6 读懂两面视图，补画第三面视图。
8
答案动画立体返回
5-6 读懂两面视图，补画第三面视图。
8
返回
5-6 读懂两面视图，补画第三面视图。

(完整word版)工程制图习题集标准答案

1-1标注下列尺寸（尺寸数值由图中量取整数）2.标注直径和半径尺寸。

1.补全尺寸数字和箭头。

1-4比例，尺寸注法，斜度和锥度。

1.参照所示图形，用1 : 4在指定位置处画出图形，并标注尺寸。

2.参照所示图形，用1 ：1在指定位置处画出图形，并标注尺寸。

1：104.尺寸注法改错，将改正后的尺寸标注在右边空白图上。

1 ：42580R15505.在下面图形上用1 : 1度量后标注尺寸（取整数）2422-1点的投影32.已知点A 在F 面之上20,点B 在V 面之前15,点C 在V 面上，点D 在F 面上，点E 在投影轴上，补全诸点的两面投影。

3.已知点B 在点A 的左方15,前方10,上方5,又知点C 与点B 同高，且其坐标X=Y=Z 请作出点B 和点C 的投影。

4.判断下列各对重影点的相对位置，并填空。

” （1）点A 在点B 的正_方 m22 （2）点D 在点C 的正后方 m22第二章投影法基础2-2直线的投影(一)2.按已知条件画出下列直线的三投影(1)画水平线AB 距H®20mm与V面成30。

角，实长25mm(2)画侧平线EF；距V面20mm与V面成30。

夹角，实长25mm4.根据轴测图，在三视图中标出线段A刖C啲三投影(点的三投影用小写字母标出) 并填写它们的名称和对各投影面的相对位置。

AB: //V, H, Z W Z 。

CD: V, // H, II丄W 1.判断下列直线对投影面的相对位置，并填写名称。

3.分别在图(a).(b).(c) 中，由点A乍直线ABTCDI交，交点B距离V面25mmAB是正平线;EF是侧平线; CD是侧垂线；KM是正垂线;2-2直线的投影（二）2.已知线段AB为正平线,C为该线段上的一点，根据给出的投影，画出线段A刖点（的2-3平面的投影（一）（用相应的大写字母），并在投影图上标出指定平面的其他两个投影。
