第1章供配电系统基础知识

  • 格式：ppt
  • 大小：11.18 MB
  • 文档页数：50

下载文档原格式

  / 50

合集下载

供配电系统基础知识

供配电系统基础知识
通过消弧线圈的电感电流：
IL
U ph
L
中性点运行方式
二、中性点经消弧线圈接地的电力系统
当发生单相接地故障时，接地相电压为零，三个线电压不变，其它两相 电压也将升高 3倍。 （与中性点不接地系统一样）
中性点运行方式
二、中性点经消弧线圈接地的电力系统
❖ 特点
供电可靠性高，绝缘投资较大；中性点经消弧线圈接地后，能有效 地减少单相接地故障时接地处的电流，使接地处的电弧迅速熄灭，防 止了经间歇性电弧接地时所产生的过电压。
中性点运行方式
一、中性点不接地的电力系统
单相（C相）接地
电容（电2）流当之由C和相相。接量因地图此时可I ，知C 系， I统C (在的I C 相接A 位地I 电上C B 流正)（好电超容前电U C流90）°IC；为而非在接量地值两上相，对由地 于 IC 3ICA ，而 IC A U A /X C 3 U A /X C 3 I C 0 ，因此 IC 3IC0 。 结论：一相接地的电容电流为正常运行时每相对地电容电流的3倍。
中性点运行方式
一、中性点不接地的电力系统
单相（C相）接地
（3）系统三相的线电压仍保持对称且大小不变。因此，对接于线电压的用 电设备的工作并无影响，无须立即中断对用户供电。
中性点运行方式
一、中性点不接地的电力系统
中性点不接地系统发生单相接地故障时产生的影响
单相接地时，在接地处有接地电流流过，会引起电弧，此电弧 的强弱与接地电流的大小成正比。
供配电系统基本知识
工程师技术培训项目
2021/3/18
1
主要内容
电力系统（供配电系统）概述 中性点运行方式 电力线路的接线方式 变配电所的主接线方案 电气设备选择与校验 电力系统故障概述

供配电技术基本知识

供配电技术基本知识
用途 将高压电力降压为低压 电力供给用户
接线方式 星形和三角形接线等
配电保护
过载保护 防止设备长时间工作在超负荷 状态
接地保护 保护人身安全，防止触电事 故发生
短路保护
快速切断短路故障，避免设备 损坏
配电线路
架空线路
01 安装在电杆上，适用于远距离输送电力
电缆线路
02 埋设在地下，适用于城市建设
03
配电线路的重要性
配电线路的绝缘性能和电流容量是影响系统 运行稳定性的重要因素。良好的线路设计和 维护能够保障电力供应的稳定性和安全性。
●04
第4章 供配电的节能技术
节能技术概述
合理电能使用
01 有效降低供配电系统能耗
能效监测
02 监测系统运行状态，提高能源利用率
节电设备
03 减少电费支出，降低能源消耗
●06
第6章 供配电技术发展趋势
供配电技术智能化
供配电技术智能化是未来发展的重要趋势， 通过智能化技术可以提高供配电系统的自动 化程度和运行效率。智能化的发展将极大地 改变现有的供配电系统运行模式，带来更高 效、更可靠的电力供应体验。
绿色能源融合
风能
利用风力发电，环保且 可再生
生物能
利用生物质资源发电， 可持续利用
提升运行效率
03 智能化技术可以实现自动化操作，提高供配电系统运行效率
智能电网未来发展趋势
电力交易市场
实现电力市场的开放和 自由竞争
多能互补
不同能源形式之间相 互补充和协同利用
区域协同
不同地区电力系统之间 实现协同运行
●07
第7章 总结回顾
供配电技术基本 知识总结
本章主要介绍了供配电技术作为电力系统重要 组成部分的重要性，贯穿了电力生产、传输、 分配全过程。随着技术发展，供配电技术将朝 着智能化、绿色化、信息化方向前进。

供配电系统基础知识学习

供配电系统基础知识学习

供配电系统根底知识供配电系统常用电气设备变电所的电气主接线变电所的构造与布置供配电网络的网络构造供电网络的构造与敷设1、供配电系统常用电气设备1.1 电力变压器电力变压器:是变电所的核心设备，通过它将一种电压的交流电能转换成另一种电压的交流电能，以满足输电、供电、配电或用电的需要。

1). 常用电力变压器的种类:〔1〕按相数分类：有三相电力变压器和单相电力变压器。

大多数场合使用三相电力变压器，在一些低压单相负载较多的场合，也使用单相变压器。

〔2〕按绕组导电材料分类：有铜绕组变压器和铝绕组变压器。

目前一般均采用铜绕组变压器。

〔3〕按绝缘介质分类：有油浸式变压器和干式变压器。

油浸式变压器由于价格低廉而得到了广泛应用；干式变压器有不易燃烧、不易爆炸的特点，特别适宜在防火、防爆要求高的场合使用，绝缘形式有环氧浇注式、开启式、六氟化硫〔SF6〕充气式和缠绕式等。

干式变压器现已在中压等级的电网中逐步得到了广泛的应用。

2). 常用变压器的容量系列我国目前的变压器产品容量系列为R10系列，即变压器容量等级是按为倍数确定的，如：100kVA、125 kVA、160 kVA、200 kVA、250 kVA、315 kVA、500 kVA、630 kVA、800 kVA、1000 kVA、1250 kVA、1600 kVA等。

3). 电力变压器的型号标示◆电力变压器的型号代表符号：绕组的耦合方式：自耦—O；互耦—无标示。

1.按相数：单相—D；三相—S。

2.按冷却方式：油浸自冷—缺省或无标示。

油浸风冷—F油浸水冷—S强迫油循环风冷——FP强迫油循环水冷——SP3.按绕组数：双绕组—缺省；三绕组—S绕组导线材料：铜—无标示；铝—L。

4.按调压方式：无载调压〔无励磁调压〕——缺省。

有载调压——Z。

◆变压器的并联运行及其并联条件：两台或两台以上变压器的一次侧绕组共同接到一次母线上，二次绕组共同接到二次母线上的运行方式：并联运行的条件：1、连接组别必须一样〔否那么将产生环流〕2、变比应相等3、阻抗电压应一样◆变压器的损耗：铁损——消耗在铁心上的电能，发热，属于有功功率损耗，属于固定损耗——简称：励磁损耗。

建筑供配电系统

建筑供配电系统
(2)对照明的影响:对自炽灯的影响较大，电压下降10%，则发 光效率下降30%以上，寿命却可以延长2~3倍。如果电压升高 10%，则光效将提高1/3，而寿命也只有原来的1/3。
(四)变配电设备 在一般建筑物中常用的变配电设备包括变压器、配电箱
(盘)、高压开关柜、低压配电柜、直流操作及信号屏、静电 电容器等。变配电设备的选型及使用，应符合现行国家标准 和地区有关规定以及行业的产品技术标准，并应优先选用技 术先进、经济适用和节能环保的成套设备和定型产品。
上一页 下一页 返回
第一节供配电系统与用电负荷计算
对一级负荷中特别重要的负荷，除要求上述两个电源外，还 应增设应急电源。为保证对特别重要负荷的供电，严禁将其 他负荷接人应急供电系统。常用的应急电源独立于正常电源 的发电机组、干电池、蓄电池以及供电系统中独立于正常电 源的专用供电线路。
2·二级负荷 二级负荷是指中断供电时，将引起主要设备损坏、产品大
3.三级负荷 不属于一、二级的电力负荷，统称为三级负荷。三级负荷
为一般负荷。 三级负荷属于不重要负荷，对供电电源无特殊要求。 (二)电压等级与电压的选择 1.电压等级
上一页 下一页 返回
第一节供配电系统与用电负荷计算
电气设备都是在额定电压下工作的。电气设备的额定电压就 是保证设备正常运行且能获得最佳经济效果的电压。我国标 准规定的电网和用电设备额定电压等级为:低压配电电压应采 用220/380 V，高压供电电压为6, 10, 35, 110 kV等。
上一页 下一页 返回
第三章建筑企业战略管理
第一节企业战略管理概述
第二节建筑企业战略环境分析
第三节建筑企业竞争战略的选择、实施与 控制
第一节企业战略管理概述
企业战略管理的概念及特征

供配电系统讲义

供配电系统讲义

（六） 开关柜 按一定线路方案将有关一、二次设备组 装而成的一种高压成套配电装置。 用途： 作为电能接受、分配的通断和监视保护 之用。 类型： 1.固定式、手车式、抽出式
建筑设备工程
GG-1A(F)型固定式高压开关设备
建筑设备工程
KYN28A-12(Z)B型铠装移开式交流金属开关设备
建筑设备工程
与分支线接线容易，防水性较差。 常在高层建筑竖井内敷设，每层有插接箱。 例：CMC－3A
建筑设备工程
建筑设备工程
建筑设备工程
建筑设备工程
第二节 变配电所设计
一、高压配电系统
主要设备：进线柜、受电柜、计量柜、联络柜、母
线、电缆。 高压主接线如图
建筑设备工程
二、低压配电系统
主要设备：进线柜、电容补偿柜、馈电柜、联络柜、
1.开关主触头额定电流IN 、过流脱扣器额 定
电流IN.OR 和热脱扣器额定电流IN.TR 之间的关 系：
IN≥ IN.OR ≥ IN.TR ≥ IC
瞬动电流倍数：4用于照明；10用于电动机
建筑设备工程
C65空气自动开关
建筑设备工程
（三） 隔离开关
没有灭弧装置，不能接通和切断负荷电流。 刀开关：不带灭弧罩的刀开关，只能在空载下 操作。作隔离低压电源之用
（三）容量的选择
建筑设备工程
S N T Pc cos2
－－变压器最佳负荷率，一般为
70%~80%。 cos2 －－补偿后的平均功率因数。
建筑物内，干式变压器不宜超过2000KVA。 二层楼以上的干式变压器其容量不宜大于630KVA 居民小区变电所的配电变压器单台不宜超过630KVA。
(四)树干的实现
预分支电缆是一种新型垂直主电缆，其主要优点

供配电技术知识要点

供配电技术知识要点

供配电技术知识要点第一章电力系统及工厂供电系统概述一．基本概念1.电能的特点2.电能生产的特点3.电力系统的组成4.工厂供电的概念5.工厂供电系统的组成6.对工厂供电的基本要求7.电能的质量指标8.额定电压的概念,我国电网额定电压的划分9.各种用电设备额定电压的确定方法10.引起电压偏移的原因有哪些?调整电压偏移的方法能哪些？11.电力系统中性点的运行方式;6～35KV系统常用的运行方式(简述)12.小接地电流系统的概念,小接地电流系统发生单相对地短路时电压、电流各电气量的变化分析(分析)13.小接地电流系统与大接地电流系统的主要别区就是什么？(简述)二．基本计算各种用电设备额定电压的确定第二章负荷计算一.基本概念1、负荷与负荷曲线2、负荷的分类及各类负荷对供电的要求(简述)3、用电设备的工作制,有哪几类工作？长期工作制至少要多长？4、暂载率,吊车、电焊机的统一换算的标准暂载率5、负荷系数、最大负荷年利用小时、需要系数、6、计算负荷的概念与定义7、需要系数法与二项式法,各自适用的场合8、提高功率因数的意义与措施(简述)9、有哪几个功率因数？哪个功率因数与均权功率因数一致？10、电容器补偿无功的受益范围11、什么叫两步电电费制12、尖峰电流的概念二.基本计算1、根据需要系数法确定计算负荷2、根据二项式法确定计算负荷。

3、无功补偿容量与电容器补偿个数的计算。

第三章短路电流计算1、产生短路的原因、后果与各类2、短路的类型,各种短路的基本关系3、短路计算的目的(简述)4、无限容量系统的概念,其端电压与频率的变化5、冲击电流的概念,出现的条件与时间,冲击系数6、冲击电流与稳态短路电流的关系7、产生最大冲击电流的条件(简述)8、标幺值的概念,基准值的选取,采用标幺值的优点9、短路校验的动稳定、热稳定10、假想时间;假想时间与实际短路时间的关系二.基本计算1、用有名值法与标么值法计算三相短路电流2、二相短路电流的计算(与三相短路电流的关系)第四章工厂变配电所及一次系统一.基本概念1、变电所的任务与类型2、一次设备的分类3、一次设备选择的一般原则(简述)4、变压器容量与台数选择的原则5、变压器并列运行的条件6、电流互感与电压互感器的作用、工作原理及使用时应注意的事项7、电流互器的精度等级8、电流互感与电压互感器的变比与接线方式9、熔断器的作用、类型与工作原理10、熔断器的冶金效应及作用11、高压断路器、高压隔离开关、高压负荷开关的作用与常用类型12、低压断路器的作用、工作原理及脱扣器的组成10、主接线的概念,对电气主接线的基本要求(简述)11、6-10KV配电所的典型电气主接线方案12、35KV变电所的典型电气主接线方案13、内外桥式接线的特点(分析)二.基本计算1、高压断路器、高压隔离开关、高压负荷开关的选择计算2、电流互感器的选择计算第五章工厂电力线路一.基本概念1、电力线路的功能与类型2、高压厂区线路常用的接线方式及各自的优缺点(分析)3、导线电缆选择的一般原则(简述)4、根据发热条件选择导线电缆方法5、选择N线、PE线、PEN线的方法6、线路电压损失与电压降落,电压损失的大小与哪些因数有关7、根据负荷功率法与干线功率法计算线路电压损失的方法。

供配电基础知识

供配电基础知识

第一章简述供配电系统及电力系统和自备电源的基本知识第一节供配电系统的基本知识以工厂为例，其供配电系统是指工厂企业所需的电力从进场起到所有用电设备入端止的整个供配电线路及其中变配电设备。

（一）具有高压配电所的供配电系统（一般用于高压配电所有10KV 的电源进线）（二）具有总降压变电所的供配电系统（一般用于总降压变电所有35KV的电源进线）（三）高压深入负荷中心的企业供配电系统如果当地公共电网电压为35KV,而企业的环境条件和设备条件有允许采用35KV架空线和较经济的电气设备时，则可考虑采用35KV线路直引入靠近负荷中心的车间变电所，经电力变压器直接将为低压用电设备所需的电压220|380V.这种高压深入负荷中心的直配方式，可以节省一级中间电压，从而简化了供配电系统，节省有色金属，降低电能损耗和电压损耗，减少运行费用，提高供电质量。

但是选用这种高压直配方式必须考虑企业内有满足35KV架空线的“安全走廊”，以确保供电安全。

第二节用户自备电源基本知识对于用户的重要负荷，一般要求在正常供电电源之外，设置应急的自备电源。

最常用的自备电源是柴油发电机组。

对于重要的计算机系统等，除了应设柴油发电机组外，往往还另设不间断电源UPS。

对于电源频率和电压稳定要求很高的场所，宜采用稳频稳压不停电电源。

（一）采用柴油发电机组的自备电源采用柴油发电机组作应急自备电源，有下列优点：1）柴油发电机组操作简便，起动迅速。

当公共电网停电时，柴油发电机组一般能在10~15S内起动并接上负荷，这是汽轮发电机组无法做到的，水轮发电机组更是望尘莫及。

2）柴油发电机组效率较高，功率范围大，可从几KW到几千KW，而且体积小，重量轻。

特别是在高层建筑中，采用体型紧凑的高效柴油发电机组是最合适的。

3）柴油发电机组的燃料采用柴油，其储存和运输比较方便，这一优点是以燃煤为主的汽轮发电机组无法比拟的。

4）运行可靠，维修方便。

作为应急的备用电源，可靠性是非常重要的指标，离开可靠性，就谈不上“应急”。

供配电基础知识

供配电基础知识
枢纽变电站
110KV 220KV
35KV 110KV 35KV
负荷变电站
35KV
电力网
10KV
~
发电厂
1．发电厂 发电厂是将自然界蕴藏的各种一
次能源(如煤、水、风和原子能等)转换 为电能(称二次能源)，并向外输出电能 的工厂。
发电厂的种类很多，根据所利用
能源的不同，有火力电厂、水力发电
厂、原于能发电厂、地热发电厂、潮
仅用来接受和分配电能而不改变电压的 场所称为配电所。
3．电力网 电力系统中各种不同电压等级的电力线路及其 所联系的变电所，称为电力网。其任务是将发 电厂生产的电能输送、变换和分配到电能用户。 电力网按其功能常分为输电网和配电网两大类。 由35KV及以上的输电线路和与其连接的变电所 组成的电力网称为输电网，它是电力系统的主 要网络。它的作用是将电能输送到各个地区或 直接输送给大型用户。 由10kv及以下的配电线路和配电变压器所组成 的电力网称为配电网。它的作用是将电能分配 给各类不同的用户。
➢由于用电设备运行时线路上要产生 电压降，所以线路上各点电压都略 有不同.
Hale Waihona Puke （3）发电机的额定电压➢发电机的额定电压规定高于同级电网额 定电压5%。
➢由于电力线路允许的电压偏差一般为 ±5%，即整个线路允许有10%的电压损 失，
➢所以为了维持线路的平均电压在额定值， 线路首端（电源端）的电压可较线路额 定电压高5％，而线路末端则可较线路 额定电压低5%.
4．电能用户 电能用户是所有用电设
备的总称。
1.1.2 电力系统的电压
一切电力设备都是在一定的电压下和频率下 工作的。电压和频率是衡量电能质量的两个 基本参数。我国交流电力设备的额定频率为 50Hz，此频率通常为“工频”。 电气设备的额定电压是保证设备正常运行， 并获得最佳经济效果的电压。如果设备的端 电压偏离其额定电压，则设备的工作性能和 寿命都将受到影响。 对建筑供配电系统来说，提高电能质量主要 是提高电压的质量。

(精品)第1章供配电系统基础知识

(精品)第1章供配电系统基础知识

第1章 供配电技术基础知识
电力系统中性点的运行方式共三种
中性点直接接地 中性点经消弧线圈接地 中性点不接地
1.3.1 中性点直接接地方式
中性点直接接地方式就是把电 源中性点直接与“地”相接，我 国110kV及以上电压等级的电力 系统均属于这种大接地电流系统。
该系统运行中若发生一短路，
立即造成系统中流过很大的单相
《全国电力供需与经济运行形势分析预测报告(20072008)》数据显示：2007年全社会用电量完成32458亿千瓦 时，其中工业用电量为24566亿千瓦时，比重为75.09%。这 一数字说明我国目前用电结构趋于重型化。
第1章 供配电技术基础知识
为满足经济增长对电力的需求，国家加大电力建设投资， 计划全国每年发电规模在1500万千瓦以上。预计2010年我 国电力装机容量将达到6.7亿千瓦，全社会用电量达到3.09 万亿千瓦时；2020年，装机容量将达到10亿千瓦，全社会 用电量达到4.6万亿千瓦时。
第1章 供配电技术基础知识
3. 电力系统的额定电压
第一类：100V以下额定电压，用于蓄电池和安全照明 用具等电气设备。
第二类：大于100V、小于1000V的额定电压，用于一般 工业和民用电气设备。
第三类：1000V以上的额定电压，用于高压电气设备。 国家规定：电力网的额定电压分有500KV、220KV、 110KV、63KV、35KV、10kV。为保证电力设备端电压不 超过额定电压的±5%，通常允许发电机额定电压比电网额 定电压高5%，末端受电变电站端电压比电网额定电压低 5%。
第1章 供配电技术基础知识
1.3.3 中性点经消弧线圈接地方式
利用消弧线圈的电感电流对接地电容 电流进行补偿，使通过故障点的电流 减小到能自行熄弧范围。利用对消弧 线圈无载分接开关的操作，使其在一 定范围内达到过补偿运行，从而实现 减小接地电流的目的。使电网持续运 行时间延长，相对提高了供电可靠性。 此方式也是小接地电流系统。

题供配电系统基本知识PPT课件

题供配电系统基本知识PPT课件

图1.1 电力系统的组成
1.1.2 供配电系统的组成
建筑供配电系统是指所需的电力能源从进入 建筑物（或小区）开始到所有用电设备终端的整 个电路。
建筑供配电系统由总降压变电所(或高压配电 所)、高压配电线路、分变电所、低压配电线路及 用电设备组成。
1.二次变压的供电系统 大型建筑群和某些
负荷较大的中型建筑， 一般采用具有总降压变 电所的二次变压供电系 统，如图1.2所示。
3.电力线路
电力线路又称输电线。电力线路的作用是输 送电能，并把发电厂、变配电所和电能用户连接 起来。
电力线路按其用途及电压等级分为输电线路 和配电线路。电压在35 kV及以上的电力线路称 为输电线路；电压在10 kV及以下的电力线路称 为配电线路。电力线路按其架设方法可分为架空 线路和电缆线路；按其传输电流的种类又可分为 交流线路和直流线路。
课题1 供配电系统基本知识
1.1 供配电系统概述 1.2 额定电压及供电质量 1.3 电力系统中性点运行方式
1.1 供配电系统概述
1.1.1 电力系统的基本概念及组成
电能是现代人们生产和生活的重要能源。 建筑供配电就是指建筑所需电能的供应和分 配问题。 电力系统是由发电厂、电力网和电能用户组 成的一个发电、输电、变配电和用电的整体。图 1.1所示是电力系统的组成。 电力系统中的各级电压线路及其联系的变配 电所，称为电力网。
1.发电厂 发电厂是生产电能的工厂，它是把非电形式
的能量转换成电能。发电厂的种类很多，一般根 据所利用能源的不同分为火力发电厂、水力发电 厂、原子能发电厂。此外，还有风力、地热、潮 汐、太阳能等发电厂。
2.变、配电所 变电所是接受电能、变换电压和分配电能的
场所，由电力变压器和配电装置组成。

供配电技术-供配电技术基础知识

供配电技术-供配电技术基础知识
优点： 中性点不接地系统由于故障时接地电流很小，瞬时故障一般可
自动熄弧，非故障相电压升高不大，不会破坏系统的对称性， 故可带故障连续供电2小时，供电的可靠性相对提高。
缺点：中性点不接地方式的中性点绝缘在发生弧光接地时，电弧的反复
熄灭与重燃，相当于电容反复充电。由于对地电容中的能量不能 释放，可造成电压升高，从而对设备绝缘造成威胁。
国家电网公司掌握了具有自主知识产权的特高压输电技术，成功 中标巴西美丽山水电特高压直流的一期与二期项目，实现了我国 特高压技术、装备、工程总承包和生产运营成套“走出去”。
我国供配电技术的发展，必然拉动国家经济增长
截止2018年底，全国全口径发电装机容量19.0亿千瓦，同 比增长6.5%，增速比上年提高2.0个百分点。其中，非化石 能源发电量占比已近40.8%。
高压输电线路
总降压变电所
35~220kV
6~10kV
高压电动机
低压配电线路 0.38/0.22kV
住宅楼群
低压配电所 高压配电所
商场
高压设备
输电线路
0.38/0.22kV
高压配电所集中接收6~10kV电压，再分配到附近各变电所、箱变和高压用 电设备。
供配电系统是电力系统的重要组成部分
供配电系统结构框图
1.2 电力系统的额定电压
电力系统的额定电压只能使用国家规定的额定电压。 主要有0.38kV、6kV、 10kV、35kV、 110kV、220kV、 500kV等。 4.电力变压器的额定电压：一次侧相当于用电设备，其额
定电压与发电机的额定电压相同，为线路电压的105%；
电力变压器二次侧相当于电源，其额定电压应比它所连接
我国西部、北部地区能源资源丰富，实施大规模“西电东送”、“北 电南送”是我国能源发展的重大战略。但大规模送电需要大容量 输电通道，发展特高压输电技术，就是建设实施这一重大战略的 电力高速公路。

电工技能实训基础PPT课件(共五章)第一章供配电知识

电工技能实训基础PPT课件(共五章)第一章供配电知识

第一章 供配电知识
对重要用户的供电就有了保证,当系统中某局部设备故障或某部分线路检修时,可以通过变更电力 网的运行方式, 对用户连续供电,这就减少了由于停电所造成的损失,减少了系统的备用 容量,使电力系统的运行更具有灵活性。 另外,各地区也可以通过电力网互相支援,电网 所必需的备用机组数量可大大地减少。
第一章 供配电知识
② 停电将造成巨大的甚至不可挽回的政治或经济损失的用电设备和用电单位的负荷。 例如,电视台、电台、 大使馆或重要的活动场所的用电负荷。
③ 重要交通枢纽、通信枢纽及国际、国内带有政治性的公共活动场所的用电负荷。 对Ⅰ类负荷供电电源的要求如下: ① 应由两个或两个以上的独立电源供电,当一个电源发生故障时,其他电源仍可保证 重要负荷的连续供电。 必要时,应安装柴油发电机组作为紧急备用电源。 ② 为保证重要负荷用电,严禁将其他非重要用电的负荷与重要用电负荷接入同一个 供电系统。 (2)Ⅱ类负荷。其主要包括下列类型: ① 停电将大量减产或破坏生产设备,在经济上造成较大损失的用电负荷。 ② 停电会造成较大政治影响的重要用电单位正常工作的用电负荷。 ③ 大型影剧院、商店、体育馆及公共场所的用电负荷。 对于Ⅱ类负荷,应尽可能由两个独立的电源供电。 (3)Ⅲ类负荷。这是指不属于Ⅰ、Ⅱ类的用电负荷。
第一章知识
1.2.1 供电系统的基本要求 1.供电可靠性 用户要求供电系统有足够的可靠性,特别是连续供电。要求供电系统能在任何时间内 都能满足用户用电的需 要,即使在供电系统局部出现故障的情况下,也不能对某些重要用 户的供电有很大的影响。因此,为了满足供电系 统的供电可靠性,要求电力系统至少具备 10%~15%的备用容量。 2.供电质量 供电质量的优劣直接关系到用电设备的安全经济运行和生产的正常运行,对国民经济 的发展有着重要的意义。 无论是供电的电压还是频率,哪一方面达不到标准,都会对用户 造成不良的后果。因此,应确保供电系统对用户供 电的电能质量。 3.供电的安全性、经济性与合理性 供电系统要能够安全、经济、合理地供电,这也是供、用电双方要求达到的目标。为达 到这一目标,就需要供、 用电双方共同加强运行的管理,做好技术管理工作,同时还要求 用户积极配合和密切协作,提供必要的方便条件。 4.电力网运行调度的灵活性

项目一 供配电系统基础知识

项目一 供配电系统基础知识

子任务2 工厂供配电电压的选择 电压越高，在输送功率一定的情况下，能减少电能 损耗，提高用户端电压质量。但电压越高，对设备的绝缘 性能要求随之增高，投资费用相应增加。因此，供配电电 压的选择主要取决于用电负荷的大小和供电距离的长短。
各级电压电力网的经济输送容量与输送距离的参考值见表
线路电压（kv） 0.38 0.38 6 6 10 10 线路结构 架空线 电缆线 架空线 电缆线 架空线 电缆线 输送功率（kw） ≤100 ≤175 ≤2000 ≤3000 ≤3000 ≤5000 输送距离(km ） ≤0.25 ≤0.35 3～10 ≤8 5～15 ≤10
子任务1 电力系统的中性点运行方式
一、中性点直接接地的电力系统（ 110 kV以上高压系统）
特点： （1）当发生单相接地故障时，形成单相短路，保护装置 动作，立即切断电源。 （2）中性点始终是零电位。相对地绝缘按相电压考虑 。 （3）中性点直接接地后，发生人身一相对地触电时，危 险较大。
子任务1 电力系统的中性点运行方式 二、中性点不接地的电力系统 （一）中性点不接地系统的正常运行
项目一 供配电系统基础知识
任务一 供配电系统基本概念 子任务1 供配电技术发展概况及基本概念 子任务2 电力系统的供电质量及其改进措施
子任务1 供配电技术发展概况及基本概念
一、电力系统的发展概况及前景
电能是一种由煤、石油、天然气、水能、核能、风能、 太阳能等一次能源转换成的二次能源。 电力工业的发展水平标志一个国家经济发达的程度。 电能可以大规模生产，高电压远距离输送；电能易于 自动化调节、操作和控制；电能是应用最广、需求最快、 使用十分方便的最清洁的绿色能源。
燃料热能 锅炉 热 能 汽轮机 机械能 发电机 电 能

课题1供配电系统基本知识ppt课件

课题1供配电系统基本知识ppt课件
课题1供配电系 统基本知识
1.1 供配电系统概述 1.1.1 电力系统的基本概念及组成
电能是现代人们生产和生活的重要能源。
建筑供配电就是指建筑所需电能的供应和分 配问题。
电力系统是由发电厂、电力网和电能用户组 成的一个发电、输电、变配电和用电的整体。图 1.1所示是电力系统的组成。
电力系统中的各级电压线路及其联系的变配 电所，称为电力网。
1.发电厂
发电厂是生产电能的工厂，它是把非电形式
的能量转换成电能。发电厂的种类很多，一般根
据所利用能源的不同分为火力发电厂、水力发电 厂、原子能发电厂。此外，还有风力、地热、潮 汐、太阳能等发电厂。
2.变、配电所
变电所是接受电能、变换电压和分配电能的 场所，由电力变压器和配电装置组成。 变电所按变压的性质和作用又可分为升压变 电所和降压变电所两大类。升压变电所的任务是 将低电压变换为高电压，以利于电能的传输。降 压变电所的任务是将高电压变换到一个合理的电 压等级，一般建在靠近用电负荷中心的地点。
3.电力线路 电力线路又称输电线。电力线路的作用是输 送电能，并把发电厂、变配电所和电能用户连接 起来。 电力线路按其用途及电压等级分为输电线路 和配电线路。电压在35 kV及以上的电力线路称 为输电线路；电压在10 kV及以下的电力线路称 为配电线路。电力线路按其架设方法可分为架空 线路和电缆线路；按其传输电流的种类又可分为 交流线路和直流线路。
图1.4 高压深入负荷中心的一次变压系统
图1.5 只有一个降压变电所的供电系统 (a) 装有一台电力变压器;(b) 装有两台电力变压器
图1.6 低压进线的小型供电系统
1.1.3 供配电的基本要求
（1） 安全在电能的供应、分配和使用中， 不应发生人身事故和设备事故。

供配电系统的基础知识

供配电系统的基础知识

电能质量的主要指标是什么？



电能的质量指标指的是电压质量、频率 质量和供电可靠性三项指标。 其电压质量指标主要是由电压偏差额定 电压的幅度、电压波动与闪变和电压波 形来衡量。 电压偏差是指电压偏离额定电压的幅度， 一般以百分数表示，即
线路额定电压Un 35kV及以上 10kV及以下
允许电压偏 差 ±5％ ±7％ ＋7％ －10 ％ ±10％4.真值表；（6种组合）
S1路电 TIE母联 源 1 1 0 1 0 0 0 1 1 0 0 0
S2路电 源 1 0 1 0 1 0
注意断路器上的标示牌
2）二级负荷。二级负荷为中断供电将在政治上、经济上造成较大损 失者，如主要设备损坏、大量产品报废、连续性生产过程被打乱较长时 间才能恢复，重点企业大量减产等；中断供电系统将影响重要用电单位 正常工作负荷者；中断供电将造成大型影剧院、大型商场等较多人员集 中的重要公共场所秩序混乱者。二级负荷应由两回路供电，供电变压器 亦应有两台（两台变压器不一定在同一变电所），从而做到当电力变压 器发生故障或电力线路发生常见故障时，不致中断供电或中断供电后能 迅速恢复。 3）三级负荷。三级负荷为不属于一级和二级负荷者。对一些非连续 性生产的中小型企业，停电仅影响产量或造成少量产品报废的用电设备， 以及一般民用建筑的用电负荷均属于三级负荷。三级负荷对供电电源没 有特殊要求，一般由单回电力线路供电。
三.实际操作：（重点）


1.送电顺序：
送电时一般应从电源侧的开关合起，依次合到负荷侧的各个开关。这 样可使开关的合闸电流减至最小。故送电顺序为：
（1）主供时:将机械琐钥匙插入AH1柜。先合AH3（主供PT柜）—— AH1(1QF主供进线柜)。后合AH7(母联隔离PT)——AH6（2QF母联）。 最后合AH4(T1变压器）--AH5(T2变压器）--AH8(T3变压器）。 （2） 备供时: 将机械琐钥匙插入AH11柜。先合AH9（备供PT柜）— —AH11(3QF备供进线)。后合AH7(母联隔离PT)——AH6(2QF母联)。 最后合AH4(T1变压器）--AH5(T2变压器）--AH8(T3变压器）。 （3） 如果设备在运行中电源进线突然停电，出线开关应全部拉开， 避免带负荷送电。然后按倒闸操作程序依次合上各路开关，恢复供电。 (4)全部合完后还应再认真检查一遍。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
何谓电力系统？ 何谓动力系统？什 么是电力网？
电力系统为 什么要求 “无功功率 平衡”？如 果不平衡， 会出现什么 情况？
某发电机发电为3kMW，所带负荷仅为2.4kM W。 问：余下的0.6kMW电能到哪儿去了？
第1章 供配电技术基础知识 1.2 发电厂、变电所的类型
1.2.1 发电厂类型
这类火电厂仅向用户供出电能，通常建在 能源附近。 利用燃煤(或石油、天然气)燃烧使汽轮机转动。 生产过程：化学能热能机械能电能
法 国 德国 加拿大 德国 英国 俄罗斯 日本
西电东送
南北互供
跃升世界第二！ 全国联网
美国
的发展战略为我国电力系统的发展带来了极大的空间。
第1章 供配电技术基础知识
世界范围内，电力工业正在进行以打破垄断、引进竞争为
特征的电力体制改革，2008世界电力工业概况统计显示：
日本首次量产发电效率全球最高的燃料电池，并正在开发 高效家用燃料电池热电联产系统； 德国靠“秘密技术”让太阳和地热水发电； 印度核电技术瞄准提高单位核燃料的发电量； 菲律宾拟利用意大利援助的资金采用海流发电； 挪威石油公司将于2009年建立世界第一个深海风电装臵； 奥地利将加大水电开发以推动节能减排； 英国拟建水上太阳能板； 俄罗斯研制出新一代核电厂挑战通用电气抢占国际电力市场
第1章 供配电技术基础知识
3. 电力系统的额定电压
第一类：100V以下额定电压，用于蓄电池和安全照明 用具等电气设备。 第二类：大于100V、小于1000V的额定电压，用于一般 工业和民用电气设备。 第三类：1000V以上的额定电压，用于高压电气设备。
国家规定：电力网的额定电压分有500KV、220KV、 110KV、63KV、35KV、10kV。为保证电力设备端电压不 超过额定电压的±5%，通常允许发电机额定电压比电网额 定电压高5%，末端受电变电站端电压比电网额定电压低 5%。
第1章 供配电技术基础知识
中性点不接地系统 若发生单相接地故 障时，其故障相对 地电压等于多少？ 此时接地点的短路 电流是正常运行的 单相对地电容电流 的多少接地系统有何优 缺点？
答1：故障相对地 电压为零，接地点 的短路电流是正常 运行的单相对地电 容电流的3倍。 答2：电力系统中性点接地方式有中性点直 接接地方式、中性点不接地方式和中性点经 消弧线圈接地方式三种。（优缺点略）
第1章 供配电技术基础知识
为满足经济增长对电力的需求，国家加大电力建设投资， 计划全国每年发电规模在1500万千瓦以上。预计2010年我国 电力装机容量将达到6.7亿千瓦，全社会用电量达到3.09万 亿千瓦时；2020年，装机容量将达到10亿千瓦，全社会用电 量达到4.6万亿千瓦时。 中国电力跨越式发展，使得发电装机容量和发电量先后超过
1.3.1 中性点直接接地方式
中性点直接接地方式就是把电 源中性点直接与“地”相接，我 国110kV及以上电压等级的电力 系统均属于这种大接地电流系统。 该系统运行中若发生一短路， 立即造成系统中流过很大的单相 接地电流。
依靠系统中继电保护装臵跳闸 可迅速切除故障。再用重合闸恢 复正常供电。

Ik
优点： 操作过电压均比中性点绝缘电网低，系统不易过电压。 缺点：短路大接地电流对通讯系统造成的干扰影响较大。
第1章 供配电技术基础知识
1.2.1 发电厂类型
热电厂不仅向用户供出电能，同时还向用 户供蒸汽或热水，由于供热距离不宜太远， 所以热电厂大多建在城市和用户附近。
第1章 供配电技术基础知识
利用水的流量和落差使水轮机转动。 生产过程：水能机械能电能
第1章 供配电技术基础知识
利用原子能在反应堆的核裂变使汽轮机转动 生产过程：原子能机械能电能
1.3.3 中性点经消弧线圈接地方式
利用消弧线圈的电感电流对接地电容 电流进行补偿，使通过故障点的电流 减小到能自行熄弧范围。利用对消弧 线圈无载分接开关的操作，使其在一 定范围内达到过补偿运行，从而实现 减小接地电流的目的。使电网持续运 行时间延长，相对提高了供电可靠性。 此方式也是小接地电流系统。 在各级电压网络中，当单相接地故障时，通过故障点总的电容电 流超过下列数值时，必须尽快安装消弧线圈： ①对3kV～6kV电网，故障点总电容电流超过30A； ②对10kV电网，故障点总电容电流超过20A； ③对22kV～66kV电网，故障点总电容电流超过10A。
第1章 供配电技术基础知识
风力发电是利用风力 带动风车叶片旋转，再 通过增速机将旋转的速 度提升，來促使发电机 发电。依据目前的风车 技术，大約是每秒三公 尺的微风速度，便可以 开始发电。
生产过程： 风能机械能电能
第1章 供配电技术基础知识
潮汐发电是利用潮汐能。 潮汐发电必须具备两个物理 条件：①潮汐的幅度必须大， 至少要有几米；②海岸地形 必须能储蓄大量海水，并可 进行土建工程。 潮汐发电的工作原理与一 般水力发电的原理相近，即 在河口或海湾筑一条大坝， 以形成天然水库，水轮发电 机组就装在拦海大坝里。 潮汐电站可以是单水库或 双水库。
枢纽变电所和一 般变电所有什么 区别？
热电厂和凝汽式 电厂有什么不同 ？这类火力发电 厂通常建在哪些 地方？
你能回答吗？
第1章 供配电技术基础知识 1.3 电力系统中性点运行方式
电力系统中性点是指发电机、变压器星形接线中性点。
第1章 供配电技术基础知识
电力系统中性点的运行方式共三种
中性点直接接地 中性点经消弧线圈接地 中性点不接地
第1章 供配电技术基础知识 1.1 国内外供配电技术发展概况及电力系统的组成
1.1.1 国内外供配电技术发展概况 20世纪三相交流电发明之后， 供配电技术就朝着
大机组
大电网
超高压
高自动化
的方向不断发展，截至2007年底，全国发电装机容量达到 71329万千瓦，同比增长14.36%，其中水电达到14526万千 瓦，占20.36%，火电装机达55442万千瓦，占77.73%，核 电达885万千瓦，同比增长29.2%，并网生产风电设备容量 达到403万千瓦，同比增长94.4%。 《全国电力供需与经济运行形势分析预测报告(20072008)》数据显示：2007年全社会用电量完成32458亿千瓦 时，其中工业用电量为24566亿千瓦时，比重为75.09%。 这一数字说明我国目前用电结构趋于重型化。
第1章 供配电技术基础知识 1.2.2 变电所类型
发电厂通常建立在距离一次能源丰富或传输便利的地 域，与电力用户有一定的距离。
为了经济、可靠、快速地把电能从发电厂输送至用户， 必须经过变电所升高电压，因此，升压变电所一般安装在 发电厂中，不另设变电所。 由于高压危险，距离用户较近时须把传送的高压降低， 降压变电所的作用就是在传递电能的同时降低电压。所以， 变电所是电力供应的中间转运站，用来提高或降低电压， 向用电单位输送和分配电能。
第1章 供配电技术基础知识
学习目标
南方电网也将随着
贵州煤电基地 小湾水电站 龙滩水电站
的开发，进一步加强我 国南部电网的结构，增 加云南外送的电力，最 终形成全国统一特大规 模电网。
第1章 供配电技术基础知识
学习目标
作为未来电力系统技术人员，通过对供配电系统基础 知识的学习，要求了解 国内外供配电技术的发展概况及电力系统的组成 电力系统的运行特点 熟悉 电力系统相关基本概念 供电质量及其改善措施 工厂供配电系统的基本结构组成 掌握 电力用户供配电电压的选择
从规模上分，变电所有枢纽变电所、地区重要变电所和 一般变电所。
第1章 供配电技术基础知识
枢纽变电所的一次电压通常 为330kV和500kV，二次电压 为220kV或110kV。
第1章 供配电技术基础知识
地区重要变电所的一次电压通常 为220kV和330kV，二次电压为 110kV、35kV或10kV。
生产过程： 潮汐能机械能电能
第1章 供配电技术基础知识
世界上所有国家，主要发电形式仍为火力发电、水利发 电和核能发电，其他除潮汐和风力发电外还有
地热能发电 太阳能发电 以地热、风力、潮汐、太阳能等为一次能源的发电厂 （站）容量较小，分布在离这些一次能源较近的区域， 发电量占总发电量的极小一部分。
第1章 供配电技术基础知识
1.3.2 中性点不接地方式
中性点不接地系统适用于10kV架 空线路为主的辐射形或树状形的供 电网络。该接地方式在运行中若发 生单相接地故障，流过故障点电流 仅为电网对地电容中通过的电流， 其值是正常运行的单相对地电容电 流的3倍，称为小接地电流系统。
优点： 中性点不接地系统由于故障时接地电流很小，瞬时故障一般
第1章 供配电技术基础知识

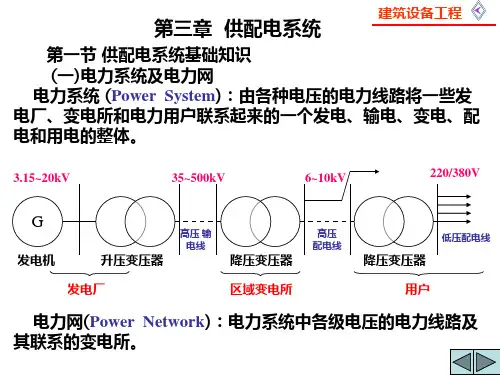

2. 电力系统的结构
电力系统通常由许多发电厂并列起来组成。 电力系统按供电范围的大小和电压等级的高低，电力网 可分为地方电力网、区域电力网和超高压输电网三种类 型。一般情况下，地方电力网电压不超过35kV，区域电力 网电压为110～220kV，电压为330kV及以上的为超高压远 距离输电网。 变电站分为升压变电站和降压变电站两类，但按其作用 和地位又可分为枢纽变电站、区域枢纽变电站和终端变电 站。
你能回答吗？
第1章 供配电技术基础知识 1.4 电力系统的供电质量及其改进措施
经济性指标 从上述指标来看，保证对用户不间断地供给充足、优质而又经 济的电能，是现代工矿企业对供配电系统的基本要求。
1.4.1 用户对供电质量的基本要求 安全性指标 可靠性指标 优质性指标
1.4.2 供配电的电能质量
评价供配电系统电能质量的主要指标有： ①电压偏差 供配电系统改变运行方式和负荷缓慢地变化会使供配电系统各 点的电压也随之变化，这时各点实际电压与系统标称电压之差与 系统标称电压之比ΔU称为电压偏差。电压偏差ΔU也常用与系统 标称电压的百分比表示。即： U U N
第1章 供配电技术基础知识
主编：曾令琴 课件制作：曾令琴
