顶进涵施工安全培训资料

一、普通安全规定1 ．参加营业线施工的所有人员，必须按规定进行全员安全培训，考试合格，持证上岗；劳务工上岗作业一定要有正式职工带班。

严禁施工作业人员未经培训无证上岗。

进入施工现场必须佩带安全帽、高空作业必须戴安全带。

2 ．新开工项目，必须提前 5 天上报项目部安监部，以便联系组织相关设备管理单位进行现场安全技术交底或者现场联合调查，协调商议施工中的相关问题和配合事项。

3.施工现场设置施工安全监控签到(离)登记簿，施工负责人和安全员、施工配合负责人、施工监理及安全监控等相关人员，对到达和离开施工现场时间进行签认。

4.隐蔽设施防护区域必须在设备管理单位人员监护指导下进行作业，严禁擅自开挖。

开挖中发现管、线、电缆应先采取保护措施，然后再继续作业。

5.必须加强施工地段路线的监测，发现影响路基稳定异常情况，即将停工处理，采取防护措施。

6. 施工作业前，必须对既有涵洞和路基排水设施进行延伸和改造，确保路线排水通畅。

对既有涵洞内管、线、电缆进行防护处理。

开挖过程中如遇到管、线、电缆等隐蔽设施时，必须及时采取保护措施后方可继续作业。

二、顶进框架桥涵桩基开挖1.施工前，由施工负责人组织召开本单位的施工豫备会，布置和安排施工作业内容、程序、方法、技术要求、组织分工和重点安全事项，确定安全卡控人员。

2.开挖作业前 ,必须对路线原排水设施提前做好改道等处理,确保排水通畅。

对开挖的路基顶面必须做好防水保护。

3.施工地段必须安排专人对路线特别无缝路线的变化及路基沉降进行观测，发现路线、路基异常时，必须迅速进行防护整治。

4.施工地点搭建暂时慢行看护棚,安装照明设施，并配备路线保养机工具。

慢行点防护员必须昼夜值班，一趟一接做好记录，发现异常情况，及时反馈信息。

5.隐蔽设施防护区域必须在设备管理单位人员监护指导下进行作业。

相关设备管理单位监护人员未到位严禁擅自开挖。

开挖过程中如遇到管、线、电缆等隐蔽设施时，必须及时采取保护措施。

涵洞施工安全培训教材

（4）焊工必须穿戴防护衣具。电弧焊焊工要带防护面罩。焊工应站立在干燥木板或其他绝缘垫上。
（5）焊接过程中，如焊机发生不正常响声，变压器绝缘电阻过小导线破裂、漏电等，均应立即停止作业，进行检修。
•
第六章施工用电
2019/7/31
1、所有从事电力工作人员必须经安全培训后持证上岗。必须配备试验合格的安全用具及劳保用品。
2、配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。配电系统必须确保三相负荷平衡。必须采用铁制配电箱，不得使用木质配电箱。
3、配电箱、开关箱、应安装在干燥通风常温场所，不得装设在有瓦斯、烟气、潮气及其他有害介质中，亦不得装设在易撞击有强烈震动的地方。周围不得堆放任何妨碍操作维修的物品。
2019/7/31
第五章钢筋工程
2019/7/31
1、搬运钢筋要注意附近有无障碍物、架空电线和其他历史电器设备，防止钢筋在回转时碰撞线路而发生触电事故。防止碰人撞物。
2、钢筋除锈时，要带好口罩、风镜、手套等防护用品，切断钢筋时，要注意不要被机具等弄伤。
3、采用机械进行除锈、调直、断料和弯曲等加工时，机械传动装置要设防护罩，并由专人使用和保管。电机等设备要妥善进行保护接地或接零。
工。 3、发电机等强噪音机械必须安装在工作棚内，工作棚四周必须严密围挡。 4、运输水泥和其他易飞扬的细颗粒散体材料和建筑垃圾时，必须封闭、包扎、覆盖、不得沿途泄漏遗洒。 5、弃土堆放原则上不得放置在高处上，不得临近既有农田和水渠，不得临近或放置在房屋正前方。 6、施工废水原则上必须经过沉淀后才能通过既有水渠排出。
8、在模板组装或拆除时，指挥、拆除和挂钩人员，必须站在安全可靠的地方，严禁人员随大模板起吊。

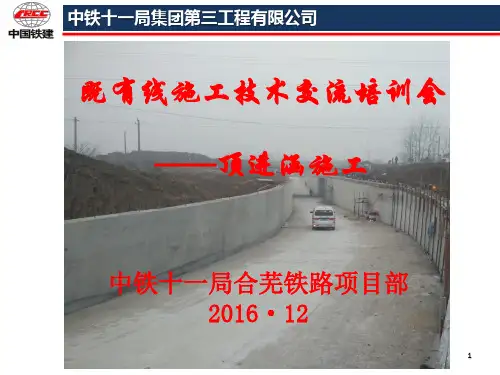

顶进涵施工技术培训

15
4.1施工方案内容
4.1.6劳力组织（1）施工和配合是否到位，现有技术力量和劳动力是否能满足施工要求。（2）各作业点和时段的技术力量和劳动力安排是否匹配，有无欠员和冗余情况。（3）监理站是否按规定要求配置，安全员、防护员、把关人员和施工安全监督员是否依据施工安全需要配置并已经明确分工、落实责任。（4）需要外借劳动力时，同时审核外借劳动力是否具备施工资质、是否按本项施工要求进行了岗前培训或安排了上岗前的教育计划。
14
4.1施工方案内容
4.1.5施工条件（5）安排的夜间施工的照明是否满足施工要求（按垂直和水平LX测算），如不满足是否安排了足够的照明器具，照明器具是否有安装设置条件。（6）明确向设备管理单位提供资料（施<竣>工图、联锁图表、使用说明书、产品质保书）的时间节点安排，设备管理单位是否已经掌握维修技术，对操作、维修人员的培训安排或实施委托管理。（7）明确向设备使用单位、行车相关单位、路局相关部门提供LKJ基础数据等有关技术资料的时间节点和安排（含电气化区段送电公告、行车限制卡发布、供电示意图、供电调度远动界面的修改）。（8）对需要进行压道或牵引试验的机车车辆明确实施方案。
16
4.1施工方案内容
4.1.7施工方法及质量（1）施工采取的具体作业方法，能否保证作业进度。（2）平行作业或多项作业相互间有无干扰和影响。（3）作业结合部的分工是否明确。（4）机械、人工配合作业时是否明确、合理。（5）采用的施工工艺是否满足现场的自然、施工和运输条件。（6）施工质量的保障措施。（7）施工验收安排。
19
4.1施工方案内容
4.1.8安全措施（9）影响供电设备基础稳定和地下隐蔽设施的各类施工是否设立观测点，并定期进行观测。影响地下隐蔽设施安全的各类施工，是否制订行之有效的安全防范措施。（10）可能发生施工人员、机具、设备、材料及物体坠落、液体渗漏侵入铁路限界、供电设备安全限界的施工，是否已采取有效物理隔离措施。（11）大型机械、临时构筑物、起重设备吊臂旋转、索具断裂是否采取可控的防倾倒、防旋转、防断裂等措施。（12）是否梳理完毕可能会发生的施工设备设施侵限、影响基础稳定、地下隐蔽设施、接触网安全距离不足等安全风险。

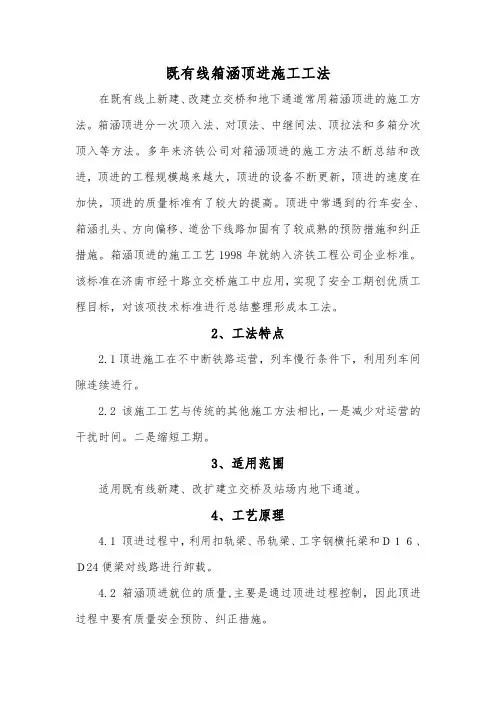

顶进施工工法讲解

既有线箱涵顶进施工工法在既有线上新建、改建立交桥和地下通道常用箱涵顶进的施工方法。

箱涵顶进分一次顶入法、对顶法、中继间法、顶拉法和多箱分次顶入等方法。

多年来济铁公司对箱涵顶进的施工方法不断总结和改进，顶进的工程规模越来越大，顶进的设备不断更新，顶进的速度在加快，顶进的质量标准有了较大的提高。

顶进中常遇到的行车安全、箱涵扎头、方向偏移、道岔下线路加固有了较成熟的预防措施和纠正措施。

箱涵顶进的施工工艺1998年就纳入济铁工程公司企业标准。

该标准在济南市经十路立交桥施工中应用，实现了安全工期创优质工程目标，对该项技术标准进行总结整理形成本工法。

2、工法特点2.1顶进施工在不中断铁路运营，列车慢行条件下，利用列车间隙连续进行。

2.2 该施工工艺与传统的其他施工方法相比，一是减少对运营的干扰时间。

二是缩短工期。

3、适用范围适用既有线新建、改扩建立交桥及站场内地下通道。

4、工艺原理4.1 顶进过程中，利用扣轨梁、吊轨梁、工字钢横托梁和Ｄ１６、Ｄ24便梁对线路进行卸载。

4.2箱涵顶进就位的质量,主要是通过顶进过程控制，因此顶进过程中要有质量安全预防、纠正措施。

4.3箱涵顶进的质量、速度、安全受基坑降水、顶进后背、箱涵预制、线路加固、顶进挖土、机械设备施工全过程控制。

5、施工工艺流程及操作要点5.1工艺流程图5.1箱涵顶进施工工艺流程图5.2操作要点5.2.1开挖工作坑1、工作坑一般采用挖掘机、汽车和人工配合开挖，弃土堆放到指定地点。

基坑挖至离设计标高0.5米时，采用人工开挖，以免地基土挠动。

2. 工作坑两侧边坡应视土质情况决定,土质边坡宜为 1:0.75～1:1.5,靠铁路路基一侧以不挠动既有线路基边坡为宜,困难情况下工作坑顶边距最外侧铁路中心线不得小于3.2m。

靠铁路路基一侧的边坡宜缓于1：1.5。

当工作坑需要渡汛时,路基边坡应防护加固,或放缓边坡。

3. 工作坑的尺寸应根据结构尺寸确定,在桥身底板前留空顶长度,在桥身底板后部留适当的空地,布置后背梁及其他顶进、装运、起吊设备。

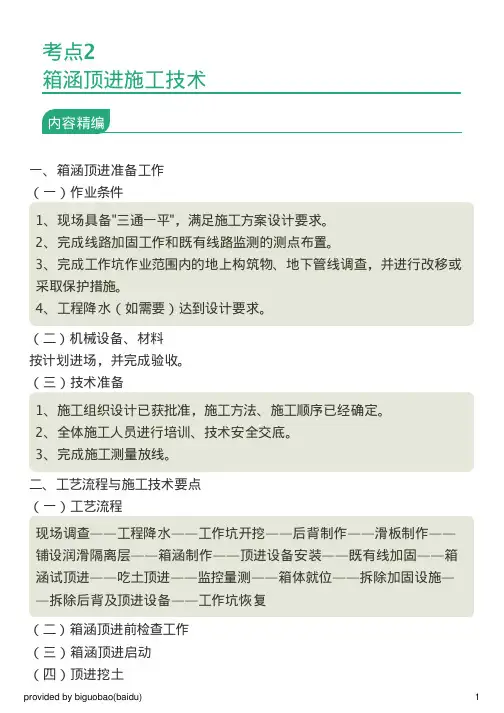

考点2：箱涵顶进施工技术

p术
内容精编
一、箱涵顶进准备工作（一）作业条件 1、现场具备"三通一平"，满足施工方案设计要求。 2、完成线路加固工作和既有线路监测的测点布置。 3、完成工作坑作业范围内的地上构筑物、地下管线调查，并进行改移或采取保护措施。 4、工程降水（如需要）达到设计要求。（二）机械设备、材料按计划进场，并完成验收。（三）技术准备 1、施工组织设计已获批准，施工方法、施工顺序已经确定。 2、全体施工人员进行培训、技术安全交底。 3、完成施工测量放线。二、工艺流程与施工技术要点（一）工艺流程现场调查工程降水工作坑开挖后背制作滑板制作铺设润滑隔离层箱涵制作顶进设备安装既有线加固箱涵试顶进吃土顶进监控量测箱体就位拆除加固设施拆除后背及顶进设备工作坑恢复（二）箱涵顶进前检查工作（三）箱涵顶进启动（四）顶进挖土
p与检查三、季节性施工技术措施（1）箱涵顶进应尽可能避开雨期（2）雨期施工时应做好地面排水。（3）雨期施工开挖工作坑时，应注意保持边坡稳定。（4）冬雨期现浇箱涵场地上空宜搭建固定或活动的作业棚，以免受天气影响。（5）冬雨期施工应确保混凝土入模温度满足规范规定或设计要求。

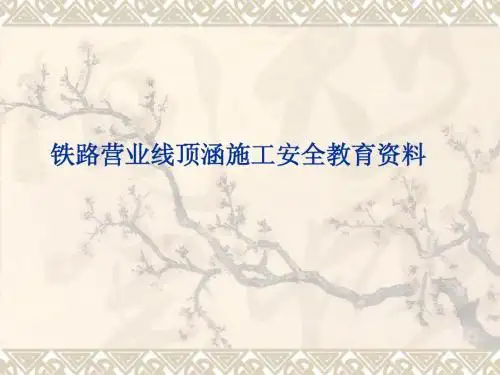

既有线顶涵安全教育资料

五、列车放行条件施工地段列车限速45KM/h以下时线路状态应符合下列要求： 1.轨枕盒内及枕木头部道碴不少于1/3。 2.枕底道碴串实。 3.轨枕每隔6根可空1根。 4.道钉及扣件： ⑴ 钢轨接头两根轨枕和桥枕上道钉、扣件齐全有效；
⑵
半径小于或等于800m曲线地段，混凝土轨枕可隔1拧紧3根，木枕可隔1根钉紧6根； ⑶ 半径大于800m曲线及直线地段，混凝土轨枕可隔2根拧紧1根，木枕可每隔1根钉紧 1根。 5.接头螺栓：每隔接头至少拧紧4个（每端2 个）。 6.钩螺栓：每隔3根桥枕拧紧1根。 7.起道（含垫碴）顺坡率不小于200倍。

在既有线作业，与行车安全有直接影响的防护员、驻站联络员、道口看守员、施工员等，没有经过培训考核并取得合格证不准上岗。封锁线路或慢行施工以及在运营线路上运输物资材料，没有审定的施工方案和运输方案，没有到车站办理好施工封锁或慢行手续，没有按规定设置好防护、设备管理单位负责人未到场的，不准开工。机动车辆和施工机械靠近既有线施工，没有埋好标志鲜明的安全防护限界桩，不准进场作业。
二、施工安全防护 1.为保证线路正常运行，必须做好防护工作以确保行车及人员安全。 2.所有施工人员必须经过培训，考核通过后持证上岗。 3.每一单位（项）施工、每一施工工序必须有负责人。 3.每一单项工程施工前，技术、安质部门及负责人应进行必要的交底，使每位施工人员明确自己的责任和任务。 4.防护人员必须是经培训持有防护员证，责任心强的职工担任。 5.防护牌显示正确，未做好防护前不得施工。 6.防护员不得私自脱岗、替岗。
5、施工前应与各相关部门签定安全协议，线路架空应取得运营单位同意，并办理慢行批准手续。 6、所有人员过铁路时要做到“一站、二看、三通过” 的原则。 7、线路架空后应随时进行检查，并如实记录，在交班时手续清楚情况准确。架空时注意不得形成线路短路，影响信号。 8、施工人员应与车站值班人员加强联系，掌握列车运行情况，最大限度的利用行车间隙，对线路随时进行检查养护，并准备足够数量的道碴、方木、草袋，组织好人力和物力，一旦发生不良情况，立即进行抢修加固，严禁冒险放行列车。

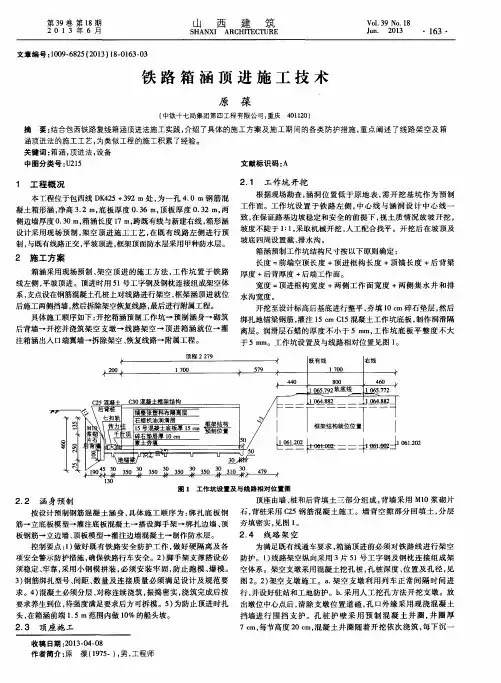

铁路箱涵顶进施工技术

项安全警示防护措施，确保铁路行车安全。２）脚手架支撑搭设必防护。１）线路架空纵向采用３片５１号工字钢及钢枕连接组成架须稳定、牢靠，采用小钢模拼装，必须安装牢固，防止跑模、爆模。空体系。架空支墩采用混凝土挖孔桩，孔桩深度、位置及孔径，见
铁路箱涵顶进施工技术
原
