八路韵乐调音台使用图解

麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

5.GAIN：增益旋钮它是用来调节输入信号电平大小的。

输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。

显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。

增益范围为20 分贝到60 分贝。

值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。

八路韵乐调音台使用方法当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由XLR母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS 1/4"立体Phone Jack 或TRS 1/4"Mono Phone Jack送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack的输入是平衡式的，相同于XLR的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack，其接线不能太长（4.5m 以内）。

3.LINE-20DB：衰减20分贝按键按下此键可以对输入电平衰减20分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯 Peak灯亮时，警告使用者输入信道内的讯号过强。

发现Peak灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line－20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

Behringer UB1622FX调音台作为一个现代乐手，经常会见到调音台。

就是那种有无数旋钮，还有各种开关，看上去样子很吓人的设备.一个号称音响师的家伙躲在调音台后面,也不知在忙些什么。

如果他是个高手，你的演出会非常爽！或许你很好奇，但是不会介意自己不会使用调音台——那是专业设备嘛！不会用是应该的.不过现在越来越多的朋友想在家里给自己录小样，开始玩电脑音乐。

于是总会使用到各种调音台.什么模拟的、数字的,音频接口里也可能有内置的调音台界面，还有那些似乎更加摸不着头脑的音频软件的调音台.总之到处都会找到调音台的影子。

很多朋友觉得调音台很复杂，弄不懂。

搞了半天甚至没有声音，郁闷！或者不懂原理，错误的使用调音台,使它没有发挥应有的作用。

想要学习一件事物，我们首先应该知道这个东西到底能够作些什么！我们能用调音台做些什么事情呢？大致可以有如下几项：一. 调音台能够放大输入通道的信号，并且调整输入声音的均衡（EQ）,甚至其他效果，比如压缩等等二. 调音台可以把很多声音的混合起来组成一个立体声！三。

调音台能为乐手和演员“返送"监听。

四。

调音台协助效果器为各个通道添加混响、延迟等效果五. 调音台把各通道的声音发送给多轨录音机或者音频接口分轨录音六。

调音台能够可以让录音师很方便的监听所有通道的声音，并且并不干扰这些通道。

实践是学习调音台的最好方法。

我们以市场上比较常见的Behringer UB1622FX模拟调音台为例，介绍调音台的基本功能和使用方法。

这个UB1622FX调音台虽然体积不大，但是功能比较全，还内置了一个数字效果器。

首先声明我不是Behringer公司的“托儿”，我只想用一个具体的例子让大家了解调音台的一些基础知识!知识是相通的,只要掌握了调音台的基础知识，就可以很快掌握和使用各种各样的调音台,无论是模拟的还是数字的，甚至是那些虚拟的调音台，都能很快上手。

下面我们就结合Behringer UB1622FX调音台的实际情况，介绍调音台的功能和使用。

For personal use only in study and research; not forcommercial useFor personal use only in study and research; not forcommercial use调音台图解和使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

调⾳台各功能按钮按键的说明⼀、MIC—为话筒插⼝（低电平信号）LINE—为线路插⼝（⾼电平信号）INS—为断点插⼝LEX FX 效果器发送GAIN—增益控制旋钮MIX SUB 接⼝为HF—输⼊通道⾼⾳均衡MID—输⼊通道中⾳均衡LF—输⼊通道低⾳均衡AUX1—AUX3—为辅助输出控制⼝旋钮PAN—声向定位控制旋钮FAD—通道信号衰减推⼦MIX –L-R —主通道信号衰减推⼦（左右主输出）STEREO—⽴体声IN—输⼊OUT—输出BRIDGE—桥接VIDEO—视频AUDIO—⾳频 ON—开 OFF—关phones—⽿机插⼝MONO—单声道监听EFX—效果器SEND—效果发送RETURN—效果返回CLIP—峰值指⽰灯 CUT—剪切 LED—发光管PFL—监听TAPE—磁带机（TK）IN PUT—输⼊ OUT PUT—输出MUNE—通道哑⾳开关⼆、DIR 直接输出插孔，⽤作多轨录⾳或信号送出，平衡式。

MIC XLR平衡式话筒输⼊。

LINE 线路输⼊插⼝，⽤于连接电⼦乐器及CD、卡座等。

INS 断点插⼝，经处理后的信号可经此⼝返回信号路途。

SENS 增益控制旋钮100H z 低⾳切除开并HF 输⼊⾼⾳均衡器旋钮MID 中频修饰扫描点MID 中频均衡器旋钮LF 低⾳均衡器旋钮AUX1 PRE 辅助通道（推⼦前均衡后）AUX2 POST/PRE 辅助通道（可选择推⼦前或推⼦后）LEX FX POST 效果器输出（均衡后）PAN 声向定位旋钮ON 通道哑⾳开关MIX或SUB 选择主输出⼝（MIX：主输出 SUB：副输出）PFL 输⼊通道预监听开关FAD 分路通道衰减器三、MIC话筒输⼊48V幻像电源（电容话筒专⽤）LINE线路输⼊（CD、卡座等⾳源等输⼊信号）DIRECE OUT直通输出（多轨录⾳机专⽤）INSERT断点⼝（做单声道处理⽤）Φ相位倒相开关（可将话筒相位倒相）INPUT SENS信号增益旋钮100HZ（100HZ低⾳剪切键）HF⾼⾳均衡旋钮HMID中⾼频扫描旋钮（选择修饰频点）HMID中⾳均衡旋钮HMID中低频扫描旋钮（选择修饰频点）HMID中低⾳均衡旋钮LF低⾳均衡旋钮EQ均衡选择按键AUX1 PRE 辅助输出1（推⼦前、均衡前）AUX2 PRE 同上AUX3 PRE 同上AUX4 POST/PRE （可选择在推⼦前或推⼦后）AUX5 POST 辅助输出5（推⼦后、均衡后）AUX6 POST 同上PAN 声像定位MIX 通道选择开关（主通道）1-2 编组通道选择开关3-4 编组通道选择开关MUTE 哑⾳开关M1 矩阵M2 矩阵M3 矩阵M4 矩阵PFL 预推⼦监听调⾳台各功能按钮按键的说明(出处: ⾳频应⽤)。

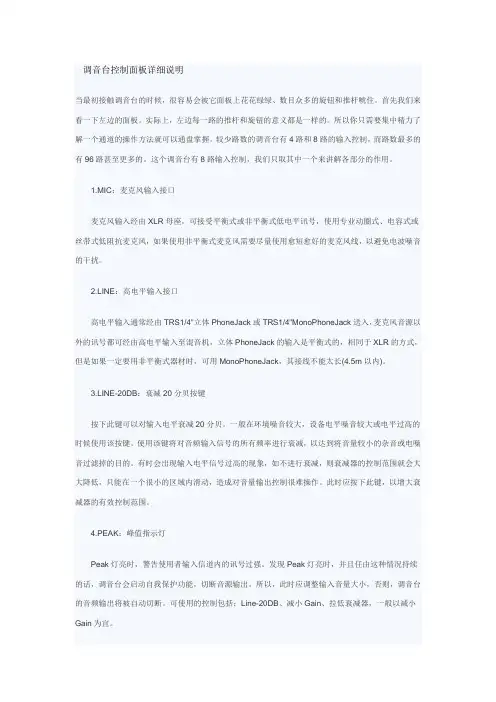

调音台控制面板详细说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由XLR母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS1/4"立体PhoneJack或TRS1/4"MonoPhoneJack送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体PhoneJack的输入是平衡式的，相同于XLR的方式，但是如果一定要用非平衡式器材时，可用MonoPhoneJack，其接线不能太长(4.5m以内)。

3.LINE-20DB：衰减20分贝按键按下此键可以对输入电平衰减20分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak灯亮时，警告使用者输入信道内的讯号过强。

发现Peak灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line-20DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

八路韵乐调音台使用图解当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
