高中物理 多用电表复习学案 新人教版选修

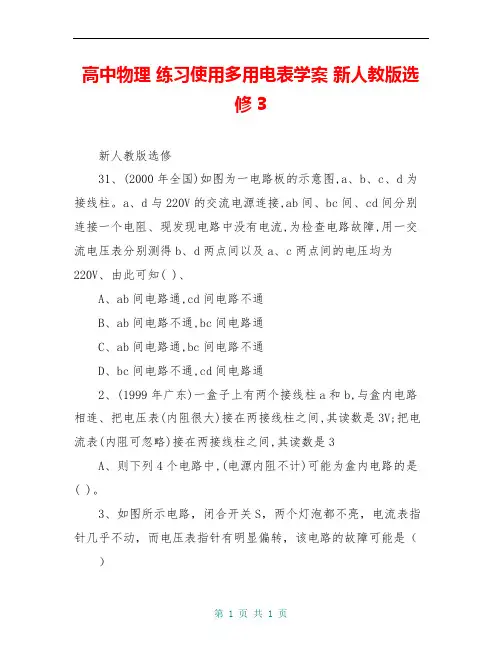

高中物理练习使用多用电表学案新人教版选修3新人教版选修31、(2000年全国)如图为一电路板的示意图,a、b、c、d为接线柱。

a、d与220V的交流电源连接,ab间、bc间、cd间分别连接一个电阻、现发现电路中没有电流,为检查电路故障,用一交流电压表分别测得b、d两点间以及a、c两点间的电压均为220V、由此可知( )、A、ab间电路通,cd间电路不通B、ab间电路不通,bc间电路通C、ab间电路通,bc间电路不通D、bc间电路不通,cd间电路通2、(1999年广东)一盒子上有两个接线柱a和b,与盒内电路相连、把电压表(内阻很大)接在两接线柱之间,其读数是3V;把电流表(内阻可忽略)接在两接线柱之间,其读数是3A、则下列4个电路中,(电源内阻不计)可能为盒内电路的是( )。

3、如图所示电路，闭合开关S，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，该电路的故障可能是（）A、电流表坏了或未接好B、从点a经过灯，到点b的电路中有断路C、灯的灯丝断或灯座未接通D、电流表和灯、都坏了4、如图所示电路，闭合开关时灯不亮，已经确定是灯泡断路或短路引起的，在不能拆开电路的情况下（开关可闭合，可断开），现用一个多用电表的直流电压挡、直流电流挡和欧姆挡分别对故障作出如下判断（如表所示）：次序操作步骤现象和结论1闭合开关，选直流电压挡，红黑表分别接a、b有示数，灯断路；无示数，灯短路2闭合开关，选直流电流挡，红黑笔分别接a、b 有示数，灯断路；无示数，灯短路3闭合开关，选欧姆挡，红黑表笔分别接a 、b指针不动，灯断路；指针偏转，灯短路4断开开关，选欧姆挡，红黑表分别接a、b指针不动，灯断路，指针偏转，灯短路以上判断，正确的是（）A、只有1、2对B、只有1、4对C、只有1、2、4对D、全对5、关于多用电表面板上的刻度线,下列说法中正确的是A、直流电流刻度线和直流电压刻度线都是均匀的,可以共用一刻度线B、电阻刻度线是不均匀的C、交流电压刻度线是均匀的D、电阻刻度线上的零刻线与直流电流刻度线上的最大刻度相对应6、某同学利用多用电表测量一个未知电阻的阻值，由于第一次选择的欧姆档不够合格，又改换另一欧姆档测量，两次测量时电表指针所指的位置如图中的虚线所示，下面列出这两次测量中的有关操作：A、将两根表笔短接，并调零B、将两根表笔分别跟被测电阻的两端接触，观察指针的位置C、记下电阻值D、将多用电表面板上旋钮旋到R100档E、将多用电表面板上旋钮旋到R10档F、将多用电表机板上旋钮旋到交流500V档（1）根据上述有关操作将两次的合理实验步骤按顺序写出（用上述操作项目前面的字母表示，且可以重复使用）。

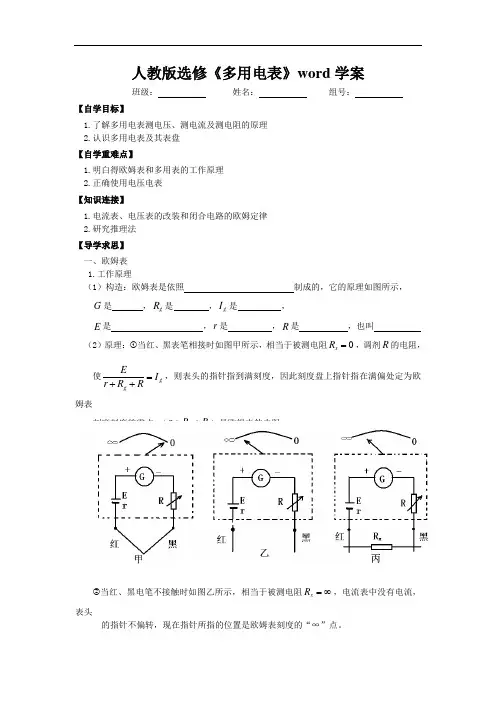

人教版选修《多用电表》word 学案 班级： 姓名： 组号：【自学目标】1.了解多用电表测电压、测电流及测电阻的原理2.认识多用电表及其表盘【自学重难点】1.明白得欧姆表和多用表的工作原理2.正确使用电压电表【知识连接】1.电流表、电压表的改装和闭合电路的欧姆定律2.研究推理法【导学求思】一、欧姆表1.工作原理（1）构造：欧姆表是依照 制成的，它的原理如图所示，G 是 ，g R 是 ，g I 是 ，E 是 ，r 是 ，R 是 ，也叫（2）原理：①当红、黑表笔相接时如图甲所示，相当于被测电阻0=x R ，调剂R 的电阻，使g g I RR r E =++，则表头的指针指到满刻度，因此刻度盘上指针指在满偏处定为欧姆表刻度刻度的零点，（R R r g ++）是欧姆表的内阻。

②当红、黑电笔不接触时如图乙所示，相当于被测电阻∞=x R ，电流表中没有电流，表头的指针不偏转，现在指针所指的位置是欧姆表刻度的“∞”点。

当红、黑表笔间接入被测电阻x R 时如图丙所示，通过表头的电流xg R R R r E I +++=。

改变x R ，电流I 随着改变，每个x R 值都对应一个电流值，在刻度盘上直截了当标出与I 值对应的x R ，就能够从刻度盘上直截了当读出被测电阻的阻值。

2.欧姆表的刻度盘（1）当欧姆表未接入电阻，处于 状态，即x R 时，电路中没有电流，指针不偏转，故刻度盘最左端为∞处，故当电路接入电阻后如偏角专门小讲明被测阻值 。

（2）当欧姆表表笔直截了当相连，即x R 时，电路中电流最大，指针满偏，故电阻零刻度在最右端满偏电流处。

（3）x R 与I 是 关系，故欧姆表表盘刻度 。

从表盘上看，“左密右疏”电阻零刻度是电流最大刻度，电阻“∞”刻度是电流零刻度。

3.欧姆表是一种测量 的仪器，它是由 改装而成的。

欧姆表在读数时指针应处于 ，使用欧姆表要注意选择 且每调换一次应重新 。

二、多用电表1.多用电表是一种多功能外表，一样能够用来测量 等，同时每一种测量都有几个量程，表的上半部是，表盘上有电阻、电流、电压等各种量程的刻度，下半部是 ，它的四周刻着各种测量项目和量程。

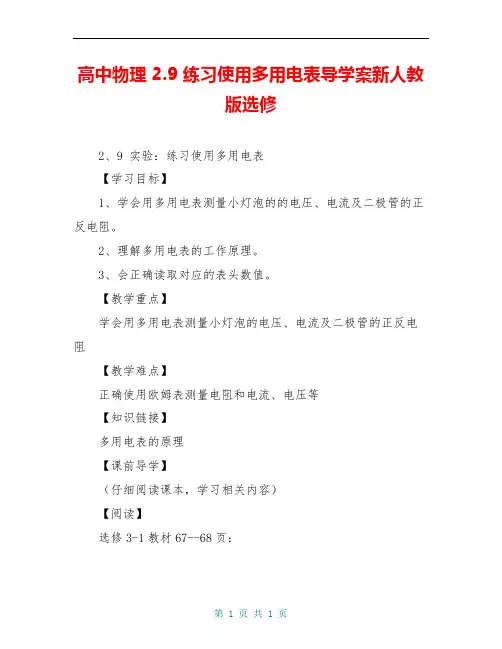

高中物理 2.9 练习使用多用电表导学案新人教版选修2、9 实验：练习使用多用电表【学习目标】1、学会用多用电表测量小灯泡的的电压、电流及二极管的正反电阻。

2、理解多用电表的工作原理。

3、会正确读取对应的表头数值。

【教学重点】学会用多用电表测量小灯泡的电压、电流及二极管的正反电阻【教学难点】正确使用欧姆表测量电阻和电流、电压等【知识链接】多用电表的原理【课前导学】（仔细阅读课本，学习相关内容）【阅读】选修3-1教材67--68页：1、用多用电表测量小灯泡的电流，将多用表的选择开关旋至挡，其量程应该通过灯泡的电流，电流应该从表笔流入电表。

2、测量直流电流，多用表要联入电路。

3、测量定值电阻的阻值，使用多用电表的挡，可以先用倍率的某个挡试测。

测量电阻前要把两支表笔直接接触，调整，使指针指向0欧姆。

4、二极管是一种元件，它的特点是电流从极流入时电阻比较小，而从极流入时电阻比较大。

【自学检测】1、如图2-8-10(a)所示为欧姆表的电路原理图,G为满偏电流Ig=200 μA的电流表,表头内阻为Rg,R0为定值电阻,Rp是调零电阻,表内电源电动势E=1、5 V,内阻为r0、图2-8-10(b)是表盘的电阻刻度,B为A、C的中点,试分别确定A、B、C三点刻度的电阻值、2、有关欧姆表的使用，下列说法中正确的是：A、更换测量挡时，需要重新调零B、测量电阻时，表的指针偏转角度越大，误差就越小C、使用完毕应将选择开关旋至交流电压最高挡或“OFF”挡D、如果指针相对电流零刻度偏转太小，应改用大量程测量3、用多用电表的欧姆挡测量一未知电阻的阻值、若将选择倍率的旋钮拨至“100 Ω”的挡时,测量时指针停在刻度盘0 Ω附近处，为了提高测量的精确性，有下列可供选择的步骤：A、将两根表笔短接B、将选择开关拨至“1 kΩ”挡C、将选择开关拨至“10 Ω”挡D、将两根表笔分别接触待测电阻的两端,记下读数E、调节调零电阻,使指针停在0 Ω刻度线上F、将选择开关拨至交流电压最高挡上将上述中必要的步骤选出来，这些必要步骤的合理的顺序是______________（填写步骤的代号）；若操作正确,上述D步骤中，指针偏转情况如图所示，则此未知电阻的阻值Rx=_____________、4、在图所示电路的三根导线中，有一根是断的，电源，电阻R1、R2及另外两根导线都是完好的，为了查出断导线，某学生想先将多用电表的红表笔直接接在电源的正极a，再将黑表笔分别连接在电阻器R1的b端和R2的c端，并观察多用电表指针示数、在下列选挡中符合操作规程的是：A、直流10 V挡B、直流0、5 A挡C、直流2、5 V挡D、欧姆挡【预习疑问】【课堂探究】1、多用表做欧姆表使用时，电表内部电源接通，红表笔接在内部电源的什么极上？黑表笔接在内部电源什么极上？2、测量二极管的正向电阻时，将多用表的选择开关旋至倍率的欧姆挡，然后调之后，将表笔接触二极管的正极，表笔接触二极管的负极。

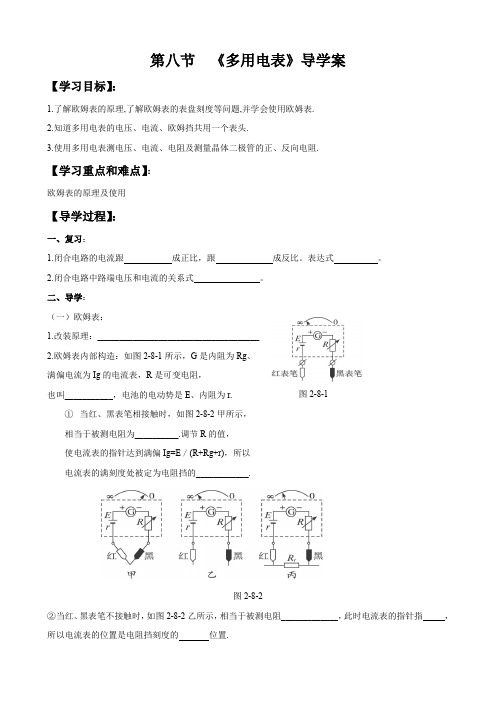

第八节 《多用电表》导学案【学习目标】：1.了解欧姆表的原理,了解欧姆表的表盘刻度等问题,并学会使用欧姆表.2.知道多用电表的电压、电流、欧姆挡共用一个表头.3.使用多用电表测电压、电流、电阻及测量晶体二极管的正、反向电阻.【学习重点和难点】：欧姆表的原理及使用【导学过程】：一、复习：1.闭合电路的电流跟 成正比，跟 成反比。

表达式 。

2.闭合电路中路端电压和电流的关系式 。

二、导学：（一）欧姆表：1.改装原理：_____________________________________ 2.欧姆表内部构造：如图2-8-1所示，G 是内阻为Rg 、满偏电流为Ig 的电流表，R 是可变电阻，也叫___________，电池的电动势是E 、内阻为r.① 当红、黑表笔相接触时，如图2-8-2甲所示，相当于被测电阻为__________.调节R 的值，使电流表的指针达到满偏Ig=E ／(R+Rg+r)，所以电流表的满刻度处被定为电阻挡的____________.图2-8-2②当红、黑表笔不接触时，如图2-8-2乙所示，相当于被测电阻_____________，此时电流表的指针指 ，所以电流表的位置是电阻挡刻度的 位置.图2-8-1③当红、黑表笔间接入某一电阻R x 时，如图2-8-2丙所示，通过电流表的电流为I=xg R R r R E +++.一个R x 对应一个电流值，我们可以在刻度盘上直接标出与I 值对应的R x 值，就可以从刻度盘上直接读出R x 的值.④中值电阻:电流表的指针指到刻度盘的中央时所对应的R x 值叫中值电阻，R 中=R 内=Rg+r+R.3.刻度特点：欧姆表的刻度是___________的，零刻度在刻度盘最___________，越往左刻度的密度越大，读数时要注意.在___________附近读数比较准确.4.说明：①欧姆表指针的偏转角越大时，说明流过欧姆表的电流___________，也说明待测电阻___________；②欧姆表内的电池用久了，它的内阻变得 ，这时欧姆表测出的电阻值误差就比较大了.从原理可知，这时的电阻测量值___________；③欧姆表的红表笔连接的是表内电源的___________，黑表笔连接的是表内电源的___________，因此电流还是从红表笔___________，从黑表笔___________.（二）多用表：1.性能：多用电表，通常叫万用表，它是实际生活中在电器安装、使用、维修过程中必备的常用的仪表.万用表具有用途多、量程广、使用方便等优点，它可以用来测量___________、___________、___________和___________，而且每一种测量又具有多个量程.虽然使用方便，但是其准确度稍低.2.结构：（参照课本图2.8-6）多用表的上半部分为 ，下半部分是 ，周围标有测量功能的区域及量程。

高中物理：2.8《多用电表》学案(新人教版选修3-1)-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN多用电表1．用途：测量交直流电压、直流电流、电阻．高级的多用电表还可测电容、音频电平等。

2．构造：多用表内部线路很复杂，如图1所示为多用表J04Ⅱ型的外形。

它的上半部是表头，表头上有电阻、电流、电压等各量程的刻度．其中最上方的刻度是电阻刻度，它的刻度不均匀。

中间刻度是直流电流、电压和交流电压（交流2.5 V除外），它的刻度是均匀的。

最下方的刻度是2.5 V的刻度。

下半部的S是选择开关，它的四周刻着各种测量项目和量程。

P是定位螺丝，Q是调零旋钮，R是两个测试笔插孔。

图2是简化了的多用表的电路原理图。

当选择开关分别接1、2、3、4时，即可测直流电流、直流电压、交流电压、电阻。

图 2图 13．用法：测量前，应先检查表针是否停在左端的“0”位置，如不指零，应轻轻转动定位螺丝，使指针指零。

将红、黑两表笔分别插入正（＋）、负（一）测试笔插孔。

（1）测量直流电流时，应把选择开关旋到直流电流挡的某一合适量程上，使多用表与被测电路串联，红表笔接高电势，黑表笔接低电势，此时从中间的刻度线上（即图左端标有直流符号的刻度）读数。

（2）测量直流电压时，应把选择开关旋到直流电压挡的某一合适量程上，使多用表与被测电阻并联，红表笔接高电势，黑表笔接低电势，此时仍从中间的刻度线读数。

（3）测电阻的实验步骤：a．机械调零。

检查多用表指针是否停在表盘刻度线左端的零位置，若不指零，可用小螺丝刀旋转定位螺丝。

b．选挡。

先将两表笔分别插入所对应的插孔中，根据定值电阻大小，旋动选择开关使其尖端对准欧姆挡的合适量程挡。

c．欧姆调零。

将红、黑表笔短接，调整欧姆调零旋钮，使指针指向电阻刻度的零位置。

d．测量、读数．将红、黑表笔分别与待测电阻两端相接，表针示数乘以倍率，即为待测电阻的阻值。

e．重复bcd。

对其他定值电阻进行测量时，要注意每次换挡后都要重新调零，并将测定值与标定值进行比较；对灯泡、电炉丝或人体电阻测量时，注意先粗测或估计其阻值，选择好适当量程。

高中物理多用电表的原理教案新人教版选修3教学目标(一)知识与技术理解并掌握欧姆表和多用电表的制作原理。

(二)进程与方式在探讨欧姆电表和多用电表的制作原理的进程中，学习并掌握科学的研究方式。

(三)情感、态度与价值观培育学生探索、发觉，勇于创新的精神。

教学重点难点重点：欧姆表和多用电表的制作原理。

难点：理解欧姆表和多用电表的制作原理。

教学方式教学、讨论、练习教学媒体多用电表(指针式、数字式)、多媒体教学进程【导入新课】导体电阻的测量，咱们学习过什么方式?伏安法测电阻需要用到哪些器材，在连接进程中需注意哪些问题？显得有些麻烦，能不能和通过仪表直接测量呢？【推动新课】教师活动：(投影)教材例题1【例题1】在如图所示的电路中，电源的电动势E＝ V，内阻r＝Ω，电流表满偏电流Ig＝10 mA，电流表电阻Ω，A、B为接线柱。

(1)用一条导线把A、B直接连起来，现在，应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流？(2)调至满偏后维持R1的值不变，在A、B间接入一个150 Ω的定值电阻R2，电流表指针指着多少刻度的位置？(3)若是把任意电阻R接在A、B之间，电流表读数I与R的值有什么关系？教师引导学生分析、求解，对求解结果进行总结、点评。

解：(1)因电流表电阻Rg的值不能忽略，现在能够把电流表视为一个电阻来计算。

由闭合电路欧姆定律，有I g＝ER g＋r＋R1从中解出可变电阻R1的值R1＝EI g－R g－r＝(错误!－－Ω＝142 Ω这表示，当两个接线柱直接连到一路，且表头指针恰好满偏时，可变电阻R1的值为142 Ω。

(2)维持可变电阻R1的值不变，把R2＝150 Ω接在A、B之间，设这时电流表读数为I2，由闭合电路欧姆定律I2＝ER g＋r＋R1＋R2＝错误! A＝0.005 A＝5 mA这表示，接入R2后，电表指在“5 mA”刻度的位置。

(3)把任意电阻R接到A、B之间、设电流表读数为I，则I＝ER g＋r＋R1＋R代入数值后，得I＝错误!解出R＝错误!－150 Ω教师：通过以上分析与计算，你们以为I与R之间是什么关系？学生讨论，代表发言：改变R ，电流I随之改变，R 与I一一对应比如说：电流表的“10mA”刻度线对应“0 Ω”，“5 mA”刻度线对应“150 Ω”，其他电流刻度按R＝错误!－150(Ω)的规律与R对应，如此，咱们将对电阻的测量转化为对电流的测量。

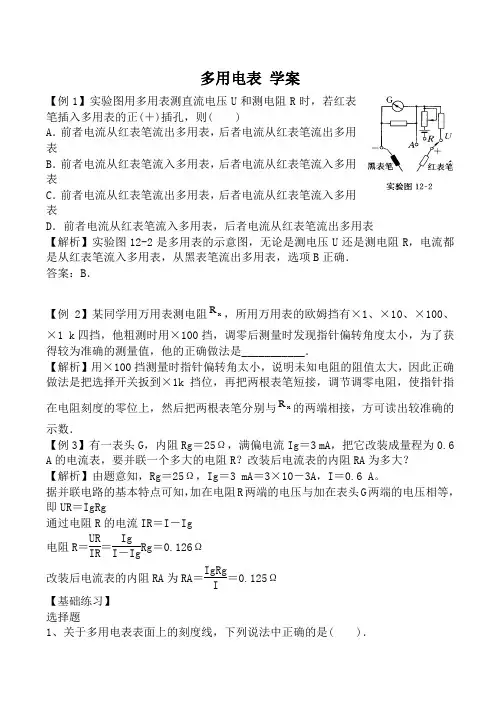

多用电表学案【例1】实验图用多用表测直流电压U和测电阻R时，若红表笔插入多用表的正(＋)插孔，则( )A．前者电流从红表笔流出多用表，后者电流从红表笔流出多用表B．前者电流从红表笔流入多用表，后者电流从红表笔流入多用表C．前者电流从红表笔流出多用表，后者电流从红表笔流入多用表D．前者电流从红表笔流入多用表，后者电流从红表笔流出多用表【解析】实验图12-2是多用表的示意图，无论是测电压U还是测电阻R，电流都是从红表笔流入多用表，从黑表笔流出多用表，选项B正确．答案：B．【例2】某同学用万用表测电阻xR，所用万用表的欧姆挡有×1、×10、×100、×1 k四挡，他粗测时用×100挡，调零后测量时发现指针偏转角度太小，为了获得较为准确的测量值，他的正确做法是___________．【解析】用×100挡测量时指针偏转角太小，说明未知电阻的阻值太大，因此正确做法是把选择开关扳到×1k挡位，再把两根表笔短接，调节调零电阻，使指针指在电阻刻度的零位上，然后把两根表笔分别与xR的两端相接，方可读出较准确的示数．【例3】有一表头G，内阻Rg＝25Ω，满偏电流Ig＝3 mA，把它改装成量程为0.6 A的电流表，要并联一个多大的电阻R？改装后电流表的内阻RA为多大？【解析】由题意知，Rg＝25Ω，Ig＝3 mA＝3×10－3A，I＝0.6 A。

据并联电路的基本特点可知，加在电阻R两端的电压与加在表头G两端的电压相等，即UR＝IgRg通过电阻R的电流IR＝I－Ig电阻R＝URIR＝IgI－IgRg＝0.126Ω改装后电流表的内阻RA为RA＝IgRgI＝0.125Ω【基础练习】选择题1、关于多用电表表面上的刻度线，下列说法中正确的是( )．A ．直流电流刻度线和直流电压刻度线都是均匀的，可以共用同一刻度B ．电阻刻度是不均匀的C ．交流电压刻度线是均匀的D ．电阻刻度上的零刻度线与直流电流的最大刻度线相对应2、用多用电表欧姆挡测电阻，有许多注意事项，下列说法中哪些是错误的( )．A ．测量前必须调零，而且每测一次电阻都要重新调零B ．每次换挡后必须电阻调零C ．待测电阻如果是连接在某电路中，应把它先与其他元件断开，再进行测量D ．两个表笔要与待测电阻接触良好才能测得较准确，为此，应当用两个手分别将两个表笔与电阻两端紧紧捏在一起3、关于多用电表，下列说法正确的是（ ）①多用电表是电压表、电流表、欧姆表共用一个表头改装而成的。

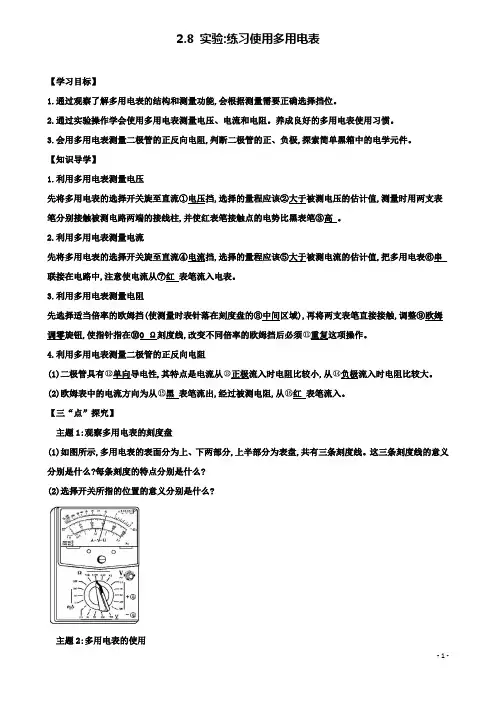

2.8 实验:练习使用多用电表【学习目标】1.通过观察了解多用电表的结构和测量功能,会根据测量需要正确选择挡位。

2.通过实验操作学会使用多用电表测量电压、电流和电阻。

养成良好的多用电表使用习惯。

3.会用多用电表测量二极管的正反向电阻,判断二极管的正、负极,探索简单黑箱中的电学元件。

【知识导学】1.利用多用电表测量电压先将多用电表的选择开关旋至直流①电压挡,选择的量程应该②大于被测电压的估计值,测量时用两支表笔分别接触被测电路两端的接线柱,并使红表笔接触点的电势比黑表笔③高。

2.利用多用电表测量电流先将多用电表的选择开关旋至直流④电流挡,选择的量程应该⑤大于被测电流的估计值,把多用电表⑥串联接在电路中,注意使电流从⑦红表笔流入电表。

3.利用多用电表测量电阻先选择适当倍率的欧姆挡(使测量时表针落在刻度盘的⑧中间区域),再将两支表笔直接接触,调整⑨欧姆调零旋钮,使指针指在⑩0 Ω刻度线,改变不同倍率的欧姆挡后必须重复这项操作。

4.利用多用电表测量二极管的正反向电阻(1)二极管具有单向导电性,其特点是电流从正极流入时电阻比较小,从负极流入时电阻比较大。

(2)欧姆表中的电流方向为从黑表笔流出,经过被测电阻,从红表笔流入。

【三“点”探究】主题1:观察多用电表的刻度盘(1)如图所示,多用电表的表面分为上、下两部分,上半部分为表盘,共有三条刻度线。

这三条刻度线的意义分别是什么?每条刻度的特点分别是什么?(2)选择开关所指的位置的意义分别是什么?主题2:多用电表的使用阅读教材中使用多用电表的相关内容,回答下列问题。

(1)在使用多用电表测直流电压和直流电流时应如何插表笔?电流怎样流进、流出?测电阻时电流怎样流进、流出?(2)结合表中的情况,试分析如何更换挡位能更精确地测量电阻。

测量挡位现象更换挡位R1×100 指针偏角太小,示数R2×100 指针偏角太大,示数(3)在使用多用电表测电阻时,应按什么样的步骤操作?主题3:多用电表的读数多用电表的表盘如图所示,中间的是直流电流、直流电压和交流电流的公用刻度,其刻度是均匀的,对应的三行数值,最大示数分别为10、50、250。

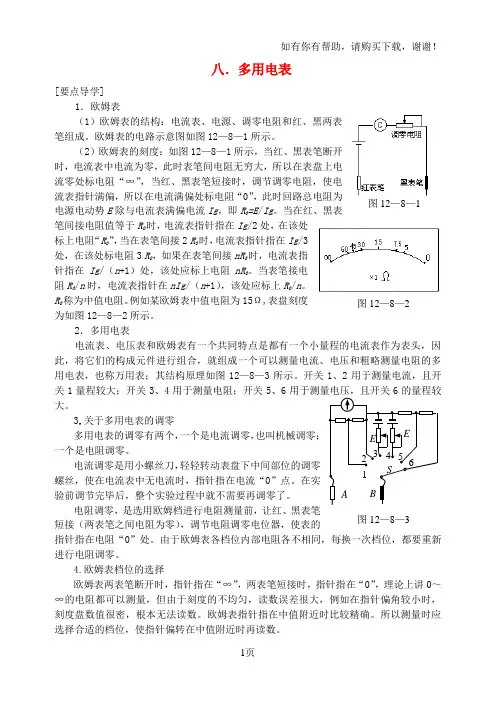

八．多用电表[要点导学]1．欧姆表（1）欧姆表的结构：电流表、电源、调零电阻和红、黑两表笔组成。

欧姆表的电路示意图如图12—8—1所示。

（2）欧姆表的刻度：如图12—8—1所示，当红、黑表笔断开时，电流表中电流为零，此时表笔间电阻无穷大，所以在表盘上电流零处标电阻“∞”，当红、黑表笔短接时，调节调零电阻，使电流表指针满偏，所以在电流满偏处标电阻“0”，此时回路总电阻为电源电动势E 除与电流表满偏电流Ig ，即R 0=E /Ig 。

当在红、黑表笔间接电阻值等于R 0时，电流表指针指在Ig /2处，在该处标上电阻“R 0”，当在表笔间接2 R 0时，电流表指针指在Ig /3处，在该处标电阻3 R 0，如果在表笔间接nR 0时，电流表指针指在Ig /（n +1）处，该处应标上电阻nR 0。

当表笔接电阻R 0/n 时，电流表指针在nIg /（n +1），该处应标上R 0/n 。

R 0称为中值电阻。

例如某欧姆表中值电阻为15Ω,表盘刻度为如图12—8—2所示。

2．多用电表电流表、电压表和欧姆表有一个共同特点是都有一个小量程的电流表作为表头，因此，将它们的构成元件进行组合，就组成一个可以测量电流、电压和粗略测量电阻的多用电表，也称万用表；其结构原理如图12—8—3所示。

开关1、2用于测量电流，且开关1量程较大；开关3、4用于测量电阻；开关5、6用于测量电压，且开关6的量程较大。

3.关于多用电表的调零多用电表的调零有两个，一个是电流调零，也叫机械调零；一个是电阻调零。

电流调零是用小螺丝刀，轻轻转动表盘下中间部位的调零螺丝，使在电流表中无电流时，指针指在电流“0”点。

在实验前调节完毕后，整个实验过程中就不需要再调零了。

电阻调零，是选用欧姆档进行电阻测量前，让红、黑表笔短接（两表笔之间电阻为零），调节电阻调零电位器，使表的指针指在电阻“0”处。

由于欧姆表各档位内部电阻各不相同，每换一次档位，都要重新进行电阻调零。

高中物理多用电表的原理导学案新人教版选修【学习目标】1、了解多用电表的性能，知道多用电表的原理。

2、掌握电阻档（欧姆表）的原理，即利用闭合电路欧姆定律方法测量电阻的阻值。

3、学会应用多用电表测量电压、电流和电阻【学习重难点】1、理解并掌握欧姆表和多用电表的制作原理【问题导学】目标一、欧姆表1、利用闭合电路欧姆定律，写出待测电阻为零时，通过表头的电流的表达式：2、利用闭合电路欧姆定律，写出待测电阻为时，通过表头的电流的表达式：3、调节，当I＝________(指针半偏)时，＝r＋＋R，即欧姆表表盘的中值电阻等于欧姆表内阻、4、欧姆表原理：依据定律制成，它是由改装而成的、5、欧姆表内部构造：由____________、____________和____________三部分组成、6、测量原理如图所示，当红、黑表笔间接入被测电阻Rx时，通过表头的电流I＝____________、改变Rx，电流I随着改变，每个Rx值都对应一个电流值，在刻度盘上直接标出与I值对应的________________值，就可以从刻度盘上直接读出被测电阻的阻值、7、欧姆表刻度特点：因Rx与I是非线性关系，所以欧姆表的刻度是____________的，零刻度在刻度盘最________端，越向左刻度的密度越大、目标二、多用电表1、用途：共用一个表头，可分别测量_______、_______、______等物理量、2、多用电表的外形：表的上半部分为______ ___，下半部分是_____ ___，开关周围标有测量功能的____________及____________、选择开关旋到不同的位置，多用电表内对应的仪表电路_______________，就相当于对应的仪表、在不使用时，应把选择开关旋到____ ____挡或交流电压最高挡、3、多用电表的使用：测电压时，红表笔接触点的电势比黑表笔___________；测电流时，电流应从________表笔流入电表；测电阻时，改变不同倍率的欧姆挡后必须重新调整________、4、晶体二极管具有________性、5、不管用多用电表测什么项目，电流都是从________表笔流入，从________表笔流出、6、测量时指针的偏角指的是偏转到的位置和测量前的位置的夹角，所以偏角大，电阻______，偏角小，电阻______、7、多用电表使用前，应调整什么位置？其目的是什么？8、用多用电表测电阻时，有两个“调整”，分别指什么？目标三、多用电表使用（1）使用多用电表测直流、交流电压或直流电流时，先插好表笔，再调整定位螺丝使表指针指在左端电流刻度为零处，然后把选择开关旋到直流电压挡或直流电流挡上，就可当做电压表或电流表使用了。

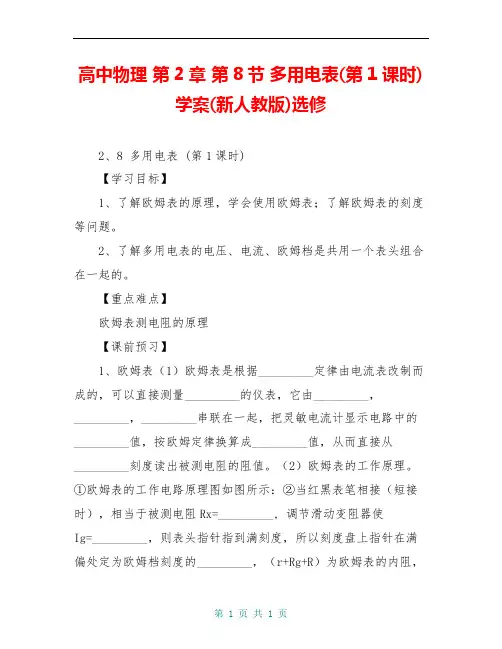

高中物理第2章第8节多用电表(第1课时)学案(新人教版)选修2、8 多用电表 (第1课时)【学习目标】1、了解欧姆表的原理，学会使用欧姆表；了解欧姆表的刻度等问题。

2、了解多用电表的电压、电流、欧姆档是共用一个表头组合在一起的。

【重点难点】欧姆表测电阻的原理【课前预习】1、欧姆表（1）欧姆表是根据_________定律由电流表改制而成的，可以直接测量_________的仪表，它由_________，_________，_________串联在一起，把灵敏电流计显示电路中的_________值，按欧姆定律换算成_________值，从而直接从_________刻度读出被测电阻的阻值。

（2）欧姆表的工作原理。

①欧姆表的工作电路原理图如图所示：②当红黑表笔相接（短接时），相当于被测电阻Rx=_________, 调节滑动变阻器使Ig=_________，则表头指针指到满刻度，所以刻度盘上指针在满偏处定为欧姆档刻度的_________，（r+Rg+R）为欧姆表的内阻，即R内=r+Rg+R=、③当红、黑表笔不接触时，相当于被测电阻Rx=_________，电路中没有电流，表头的指针_________，此时指针所指的位置是欧姆表刻度的“_________”点。

④当红黑表笔接入被测电阻Rx时，通过表头的电流I=_________，改变Rx，电流I随着改变，每个Rx值都对应一个电流值，如果在刻度盘按Rx=_________ 标出与I对应的Rx值，就可以直接从刻度上读出被测电阻的阻值。

⑤由I=可知电流和电阻为_________关系，表盘上电流刻度是均匀的，则欧姆表的刻度是_________的，电阻的零刻度线在电流的________处。

在大电阻区，电阻刻度分布越来_________，在小电阻区，电阻刻度越来_________。

⑥当Rx=_________时I=，指针半偏指在刻度盘的_________，称为_________。

R2 165432多用电表学案课前预习学案一、预习目标 预习多用表的原理 二、预习内容复习旧知识，为学习新知识做铺垫问题：串联电路的作用是________,并联电路的作用是_______ 练习：=_________ =_________ U 1=_________ U 2=____________这节课我们将一起认识一种可以测量电流、电压 以及电阻等电学量的仪表——万用电表。

多用电表的原理1、写出多用电表各部分名称 1---____________ 2---____________ 3---____________ 4---____________ 5---____________ 6---____________三、提出疑惑同学们，通过你的自主学习，你还有哪些疑惑，请把它填在下面的表格中课内探究学案一、学习目标(1)会用多用表判断二极管的质量和极性等； (2) 会用多用表查找电路故障。

学习重难点：多用表的原理及使用步骤。

二、学习过程1、了解多用电表电路 阅读课本完成下列问题：转换开关旋纽与电路图中的_______相连？ 红表笔与电路图中的_______相连？g I 黑表笔与电路图中的_______相连？“Ω”调零旋纽调节的是哪个电阻？_____思考：万用表电路设置那么多端口有什么作用？2、G(表头)的构造和工作原理(利用多媒体图示简单介绍表头G 的主要构造和工作原理) （3） 主要构造表头G 是指小量程的电流表，即灵敏电流计。

常用的表头主要由永磁铁和放入永磁铁磁场中可转动的线圈组成。

(2)工作原理当线圈中有电流通过时，线圈在磁场力的作用下带着指针一起偏转，通过线圈的电流越大，指针偏转的角度就越大，且θ∝I 。

这样根据指针的偏角就可以知道电流的大小。

若在表头刻度盘上标出电流值就可以测量电流了。

(3)表头G 的主要参数①满偏电流I g表头的线圈准许通过的最大电流很小，一般不超过几十微安到几毫安，这个电流值叫表头的满偏电流，用I g 表示。

用心
高中物理 第八节 多用电表的原理学案 新人教版选修3
一、课堂笔记
二、典型例题
例题1、如图所示电路中电源的电动势为E=1.5V ，内阻为r=0.5Ω，电流计的满偏电流为mA I g 10=，电流计的内阻为7.5Ω，A 、B 为接线柱。

试分析：
1） 用一导线直接将A 、B 连接起来，调节滑动变阻器R 1，使电流计满偏，试求R 1的阻值。

2） 调节满偏后保持R 1的阻值不变，在A 、B 间接一定值电阻R=150Ω，试求此时指针所指的刻度？
3） 调节满偏后保持R 1的阻值不变，在A 、B 间接一阻值为R ’=300Ω的定值电阻，试求指针所指的刻度？
4） 当电流计的指针指向表盘中间刻度时，外接的电阻阻值为多少？
5） 试分析电流计的示数I 与接入A 、B 间的电阻R 之间关系？
变式：一只灵敏电流表满偏电流为200μA ，把它改装成欧姆表后，用它测量10k Ω电阻时，表针恰好指在100μA 处，用它测量另一只电阻R x 时，表针指在50μA 处，则R x = 。

例题2、如图所示为一多用电表的设计电路及量程。

已知电流计有A I g μ500=，Ω=200g R ，E=1.5V （内阻不计），试求R 1、R 2、R 3、R 4、R 5+ R 6
E 、r
导线。

9 实验:练习使用多用电表学习目标1.会用多用电表测电压、电流、电阻.2.会用多用电表测量二极管的正反向电阻.3.初步会用多用电表探索黑盒中的电学元件和结构.自主探究1.欧姆表内部的电路结构: 、、三部分组成.2.欧姆表原理是依据制成的.(1)刻度,“0”刻度线在刻度盘的最右端,刻度盘的最左端为“∞”刻度线.(2)“调零”原理: .(3)中值电阻等于欧姆表内阻.3.注意:欧姆表的红表笔接内部电源的负极,测量时电流从黑表笔,从红表笔.合作探究一、认识多用电表根据刻度盘指针指示和旋转开关的指示.进行读数:(1)图甲选择开关处于挡,量程为;测量值为.(2)图乙选择开关处于挡,量程为;测量值为.(3)图丙选择开关处于挡,量程为;测量值为.二、使用多用电表使用多用电表前应先进行,使指针指端零刻线.(1)用多用电表测量电阻两端的电压测量记录:选用量程为2.5 V的直流电压挡进行测量,测量加在电阻两端的电压.(注意:电流从表笔流入多用电表,从表笔流出多用电表)(2)用多用电表测量通过电阻的电流测量记录:选用量程为100 mA的直流电流挡进行测量,测得流过电阻的电流.(注意:电流从表笔流入多用电表,从表笔流出多用电表)使用多用电表测量电流和电压时需要注意的事项:.(3)使用多用电表测量定值电阻主要步骤:①选挡:将选择开关旋转到挡,并选择×10倍率.②电阻调零:将红黑表笔短接,调节旋钮使指针指右侧电阻零刻度.③测量:将待测电阻从电路中,将红黑表笔接被测电阻两端进行测量.④读数:将指针示数得测量值.⑤复位:将选择开关调至挡或挡位置.(4)用多用电表探测黑箱内的电学元件设定黑箱上有三个接点,两个接点间最多只能接一个元件;黑箱内所接的元件不超过两个.请利用多用电表来探测黑箱内的电子元件.将探测结果画在右图中.黑箱内有无电源?判断方法: .若无电源,利用多用电表测黑箱内的电阻,记录黑箱内任意两接点的电阻:AB BA BC CB CA ACR(5)用多用电表判断二极管的正负极【巩固练习】如图所示为多用电表的示意图,试回答下列问题:(1)当选择开关位置旋至“mA”挡中的“10”挡位时,则测量的是.(2)当选择开关位置旋至“V”挡中的“50”挡位时,则测量的是.(3)当选择开关位置旋至“Ω”挡中的“×100”挡位时,则测量的是.(4)当选择开关位置旋至“Ω”挡中的“×100”挡位时,正确操作后发现指针的偏转角很小,那么正确的操作步骤依次是:①,②,③.(5)无论用多用电表进行何种(直流)操作测量,电流都应该是从表笔流入电表.课堂检测1.下列说法中正确的是( )A.欧姆表的每一挡测量范围都是0到∞B.欧姆表只能用来粗略地测量电阻C.用欧姆表测电阻,指针越接近刻度中央误差越大D.用欧姆表测电阻,指针越靠近刻度右边误差越小2.关于多用电表表面上的刻度线,下列说法中正确的是( )A.直流电流刻度线和直流电压刻度线都是均匀的,可以共用一个刻度盘B.电阻刻度是不均匀的C.电阻刻度上的零刻度与直流电流的最大刻度线相对应D.电阻刻度上的零刻度与直流电流的最大刻度线不对应3.用多用电表测直流电压U和测电阻R时,若红表笔插入正(+)插孔,则( )A.测电压U时红表笔电势高,测电阻R时电流从红表笔流出电表B.不管测电压U还是测电阻R,都是红表笔电势高C.测电压U时电流从红表笔流入电表,测电阻R时电流从红表笔流入电表D.测电压U时电流从红表笔流出电表,测电阻R时电流从红表笔流出电表4.调零后,用“×10”挡测量一个电阻的阻值,发现表针偏转角度极小,正确的判断和做法是( )A.这个电阻值很小B.这个电阻值很大C.为了把电阻测得更准一些,应换用“×1”挡,重新调零后再测量D.为了把电阻测得更准一些,应换用“×100”挡,重新调零后再测量5.一个用满偏电流为3 mA的电流表改装而成的欧姆表,调零后用它测500 Ω的标准电阻时,指针恰好指在刻度盘的正中间,如用它测量一个未知电阻时,指针指在1 mA处,则被测电阻的阻值为( )A.1 000 ΩB.5 000 ΩC.1 500 ΩD.2 000 Ω6.用多用电表的欧姆挡(×1 k)检验性能良好的晶体二极管,发现多用电表的指针向右偏转的角度很小,这说明( )A.二极管加有正向电压,故测得电阻很小B.二极管加有反向电压,故测得电阻很大C.此时红表笔接的是二极管的正极D.此时红表笔接的是二极管的负极7.如图所示为一多用电表表盘.(1)如果用直流10 V挡测量电压,则读数为V.(2)如果用直流100 mA挡测量电流,则读数为mA.(3)如果用×100挡测电阻,则读数为Ω.8.用多用电表的欧姆挡测量一未知电阻的阻值,若将选择倍率的旋钮拨至“×100”挡时,测量时指针停在刻度盘0 Ω附近处,为了提高测量的精确度,有下列可供选择的步骤:A.将两根表笔短接B.将选择开关拨至“×1 k”挡C.将选择开关拨至“×10”挡D.将两根表笔分别接触待测电阻的两端,记下读数E.调节调零电阻,使指针停在0刻度线上F.将选择开关拨至交流电压最高挡上将上述步骤中必要的步骤选出来,这些必要步骤的合理顺序是(填写步骤的代号);若操作正确,上述D步骤中,指针偏转情况如图所示,则此未知电阻的阻值是R x= .高考理综物理模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

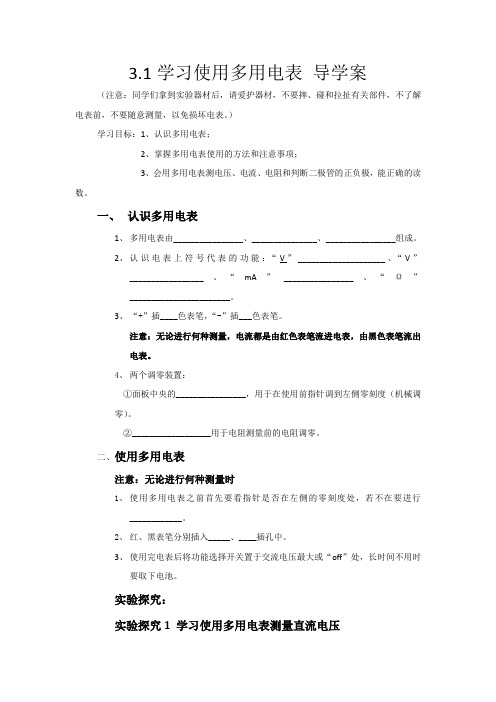

3.1学习使用多用电表导学案（注意：同学们拿到实验器材后，请爱护器材，不要摔、碰和拉扯有关部件，不了解电表前，不要随意测量，以免损坏电表。

）学习目标：1、认识多用电表；2、掌握多用电表使用的方法和注意事项；3、会用多用电表测电压、电流、电阻和判断二极管的正负极，能正确的读数。

一、认识多用电表1、多用电表由________________、_______________、________________组成。

2、认识电表上符号代表的功能：“V”____________________、“V”_________________、“mA”________________、“Ω”_______________________。

3、“+”插____色表笔，“-”插___色表笔。

注意：无论进行何种测量，电流都是由红色表笔流进电表，由黑色表笔流出电表。

4、两个调零装置：①面板中央的________________，用于在使用前指针调到左侧零刻度（机械调零）。

②__________________用于电阻测量前的电阻调零。

二、使用多用电表注意：无论进行何种测量时1、使用多用电表之前首先要看指针是否在左侧的零刻度处，若不在要进行____________。

2、红、黑表笔分别插入_____、____插孔中。

3、使用完电表后将功能选择开关置于交流电压最大或“off”处，长时间不用时要取下电池。

实验探究：实验探究1 学习使用多用电表测量直流电压用多用电表分别测量1节干电池以及2节、3节干电池串联后灯泡两端的电压。

进行实验之前先来完成下面的问题：1、电表与被测量电路是什么关系？（“串联”、“并联”）2、应选择哪个挡位和量程？为什么？3、如果预先无法估计待测电压是多大，该怎么办？4、如果用“50V”以上的大量程进行测量，会有什么问题？为什么？试试看。

5、根据挡位所指的量程以及指针所指的刻度值，读出电压的数值，填入下表实验探究2 学习使用多用电表测量直流电流注意：多用电表的直流电流挡是毫安挡只能测量不太大的电流。
