电磁波的反射及单缝衍射实验

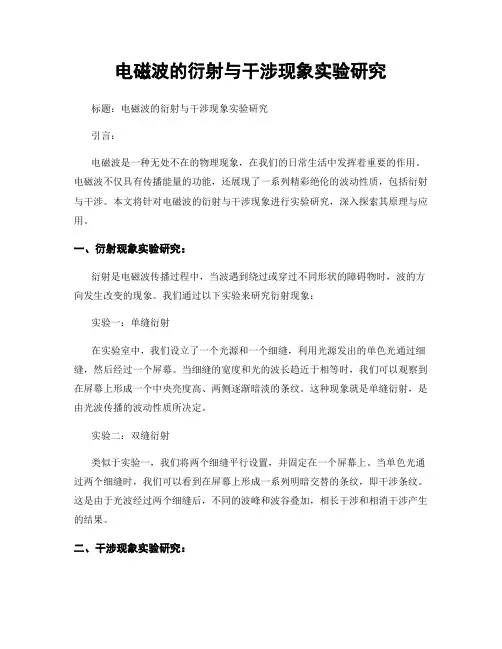

电磁波的衍射与干涉现象实验研究标题：电磁波的衍射与干涉现象实验研究引言：电磁波是一种无处不在的物理现象，在我们的日常生活中发挥着重要的作用。

电磁波不仅具有传播能量的功能，还展现了一系列精彩绝伦的波动性质，包括衍射与干涉。

本文将针对电磁波的衍射与干涉现象进行实验研究，深入探索其原理与应用。

一、衍射现象实验研究：衍射是电磁波传播过程中，当波遇到绕过或穿过不同形状的障碍物时，波的方向发生改变的现象。

我们通过以下实验来研究衍射现象：实验一：单缝衍射在实验室中，我们设立了一个光源和一个细缝，利用光源发出的单色光通过细缝，然后经过一个屏幕。

当细缝的宽度和光的波长趋近于相等时，我们可以观察到在屏幕上形成一个中央亮度高、两侧逐渐暗淡的条纹。

这种现象就是单缝衍射，是由光波传播的波动性质所决定。

实验二：双缝衍射类似于实验一，我们将两个细缝平行设置，并固定在一个屏幕上。

当单色光通过两个细缝时，我们可以看到在屏幕上形成一系列明暗交替的条纹，即干涉条纹。

这是由于光波经过两个细缝后，不同的波峰和波谷叠加，相长干涉和相消干涉产生的结果。

二、干涉现象实验研究：干涉是波动现象中一种令人着迷的现象，它发生在两个或多个波相遇时。

下面我们将通过实验来研究干涉现象：实验三：透射光的干涉我们将一束单色光通过一个玻璃片，其中一部分光通过透射形成透射光，另一部分光发生反射。

当透射光遇到一面反射板时，透射光的一部分经过反射后与原始光相遇形成干涉。

我们可以观察到屏幕上出现一系列明暗相间的条纹，这是干涉现象的产生。

实验四：反射光的干涉与实验三相似，我们将一束单色光通过一个玻璃片，其中一部分光通过反射形成反射光，另一部分光发生透射。

当反射光遇到一面反射板时，反射光的一部分经过反射后与原始光相遇形成干涉。

同样，我们可以观察到在屏幕上出现一系列明暗相间的条纹。

结论：通过以上实验研究，我们深入了解了电磁波的衍射与干涉现象。

衍射与干涉不仅是电磁波传播过程中的重要现象，还被广泛应用于光学、声学、电磁场理论等领域。

一.实验名称电磁波的单缝衍射实验二.实验目的1、通过实验了解电磁波的衍射（绕射）现象，掌握衍射规律。

2、掌握电磁波的单缝衍射时衍射角对衍射波强度的影响。

三．实验所用仪器设备DH926B 型微波分光仪、三厘米固态振荡器、喇叭天线、可变衰减器、晶体检波器、单缝板三.实验基本框图连接好仪器，按实验步骤仔细完成，认真读数。

五.实验基本原理如图2.1 所示，电磁波入射到缝隙上，在缝隙上产生等效磁流，该等效磁流与入射场的幅度成正比，金属板背面的电磁场可以等效为该等效磁流的辐射，辐射幅度的大小与角度的关系为E=sin[(ka sinθ)/2] 当sin[(ka sinθ)/2]=0即(ka sinθ)=2nπ，a sinθ=2nπ时衍射场出现一级极小值。

k当sin[(ka sinθ)/2]=1，即(ka sinθ)=（2n+1）π2时衍射出现一级极大值.a sinθ=（2n+1）π2k根据微波波长和缝宽可计算出出现一级极小值时的衍射角为θ=sin−1λa而出现一级极大值时的衍射角为θ=sin−1(3λ2a )其中λ是波长，a是狭缝宽度，两者取同一长度单位。

六.实验具体步骤1、如图2.2 连接仪器。

2、调节单缝衍射板的缝宽，选取缝宽为一适当值。

3、将衍射板安装到支座上，使狭缝平面与支座下面的小圆盘上的某一对刻线一致，此刻度线应与工作平台上的90°刻度的一对线一致。

4、转动小平台使固定臂的指针在小平台的180°处，此时小平台的0°就是狭缝平面的法线方向。

5、按信号源操作规程接通电源，调节衰减器使信号电平读数指示接近满度。

6、从衍射角0°始，在单缝的两侧使衍射角每改变1°取一次表头读数，并记录下来。

7、实验结束，关闭电源，将衰减器的衰减调至最大。

七.实验原始数据记录八.实验数据处理理论的一级极小值的衍射角为27.3度，极大的衍射角为43.3度。

实验中的一级极小值的衍射角为28度，极大的衍射角为43度。

电磁场与电磁波单缝衍射实验报告单缝衍射实验报告学院: 电子工程学院班级:组员:撰写人:一、【实验目的】掌握电磁波的单缝衍射时衍射角对衍射波强度的影响二、【预习内容】电磁波单缝衍射现象三、【实验设备与仪器】S426型分光仪四、【实验原理】当一平面波入射到一宽度和波长可比拟的狭缝时，就要发生衍射的现象。

在缝后面出现的衍射波强度并不是均匀的，中央最强，同时也最宽。

在中央的两侧衍射波强度迅速减小，,,1φ,Sinmin,直至出现衍射波强度的最小值，即一级极小，此时衍射角为，其中λ是波长，a是狭缝宽度。

两者取同一长度单位，然后，随着衍射角增大，衍射波强度又逐渐增3,,,,1φ,,Sinmax,,2,,,大，直至出现一级极大值，角度为:实验仪器布置如图2，仪器连接时，预先接需要调整单缝衍射板的缝宽，当该板放到支座上时，应使狭缝平面与支座下面的小圆盘上的某一对刻线一致，此刻线应与工作平台上的900刻度的一对线一致。

转动小平台使固定臂的指针在小平台的1800处，此时小平台的00就是狭缝平面的法线方向。

这时调整信号电平使表头指示接近满度。

然后从衍射角00开始，在单缝的两侧使衍射角每改变20 读取一次表头读数，并记录下来，这时就可画出单缝衍射强度与衍射角的关系曲线，并根据微波波长和缝宽算出一级极小和一级极大的衍射角，并与实验曲线上求得的一级极小和极大的衍射角进行比较。

此实验曲线的中央较平，甚至还有稍许的凹陷，这可能是由于衍射板还不够大之故。

五、【实验步骤】仪器连接时，预先接需要调整单缝衍射板的缝宽，当该板放到支座上时，应使狭缝平面与支座下面的小圆盘上的某一对刻线一致，此刻线应与工作平台上的900刻度的一对线一致。

转动小平台使固定臂的指针在小平台的1800处，此时小平台的00就是狭缝平面的法线方向。

这时调整信号电平使表头指示接近满度。

然后从衍射角00开始，在单缝的两侧使衍射角每改变20读取一次表头读数，并记录下来，这时就可画出单缝衍射强度与衍射角的关系曲线。

实验时间：2023年3月15日实验地点：微波光学实验室实验人员：张三、李四、王五一、实验目的1. 了解微波分光仪的结构、原理及操作方法。

2. 掌握微波干涉、衍射等光学现象的基本原理。

3. 通过实验验证反射规律、单缝衍射规律以及微波的布拉格衍射规律。

4. 利用模拟晶体考察微波的布拉格衍射并测量晶格数。

二、实验原理1. 反射实验：当电磁波遇到反射板时，会发生反射现象。

反射角等于入射角，反射波与入射波同频率、同相位。

2. 单缝衍射实验：当电磁波通过一个狭缝时，会发生衍射现象。

衍射条纹间距与狭缝宽度、入射波波长有关。

3. 布拉格衍射实验：当微波入射到晶格结构中时，会发生布拉格衍射现象。

衍射角与晶格间距、入射波波长有关。

三、实验仪器1. 微波分光仪2. 反射用金属板3. 玻璃板4. 单缝衍射板5. 模拟晶体6. 频率计7. 光电探测器四、实验步骤1. 将微波分光仪连接好，打开电源，预热10分钟。

2. 将反射用金属板放置在分光仪的入射端，调整角度，观察反射现象，记录反射角度。

3. 将单缝衍射板放置在分光仪的入射端，调整狭缝宽度，观察衍射现象，记录衍射条纹间距。

4. 将模拟晶体放置在分光仪的入射端，调整入射角度，观察布拉格衍射现象，记录衍射角。

5. 使用频率计测量入射波频率，并记录数据。

6. 使用光电探测器测量衍射光强，并记录数据。

五、实验数据及结果分析1. 反射实验：入射角为θ1，反射角为θ2，θ1=θ2。

2. 单缝衍射实验：狭缝宽度为a，入射波波长为λ，衍射条纹间距为Δx，Δx=λa/d，其中d为狭缝间距。

3. 布拉格衍射实验：晶格间距为d，入射波波长为λ，衍射角为θ，θ=2arcsin(λ/2d)。

4. 通过实验验证反射规律、单缝衍射规律以及微波的布拉格衍射规律。

六、实验总结本次实验成功完成了微波分光仪的使用、反射实验、单缝衍射实验以及布拉格衍射实验。

通过实验，我们了解了微波光学的基本原理，掌握了微波干涉、衍射等光学现象的基本规律，并验证了相关理论。

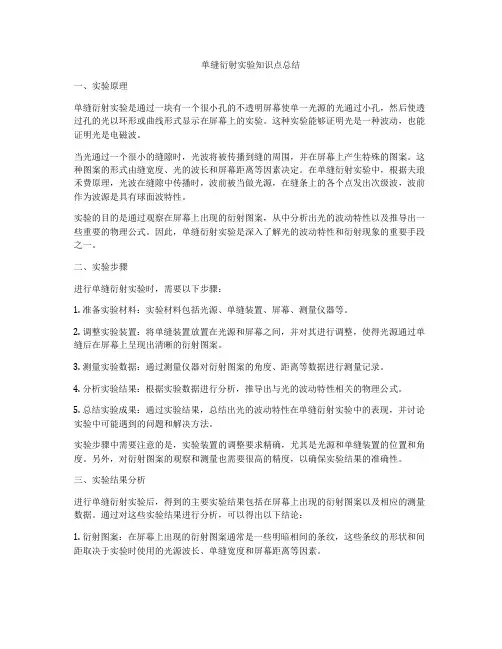

单缝衍射实验知识点总结一、实验原理单缝衍射实验是通过一块有一个很小孔的不透明屏幕使单一光源的光通过小孔，然后使透过孔的光以环形或曲线形式显示在屏幕上的实验。

这种实验能够证明光是一种波动，也能证明光是电磁波。

当光通过一个很小的缝隙时，光波将被传播到缝的周围，并在屏幕上产生特殊的图案。

这种图案的形式由缝宽度、光的波长和屏幕距离等因素决定。

在单缝衍射实验中，根据夫琅禾费原理，光波在缝隙中传播时，波前被当做光源，在缝条上的各个点发出次级波，波前作为波源是具有球面波特性。

实验的目的是通过观察在屏幕上出现的衍射图案，从中分析出光的波动特性以及推导出一些重要的物理公式。

因此，单缝衍射实验是深入了解光的波动特性和衍射现象的重要手段之一。

二、实验步骤进行单缝衍射实验时，需要以下步骤：1. 准备实验材料：实验材料包括光源、单缝装置、屏幕、测量仪器等。

2. 调整实验装置：将单缝装置放置在光源和屏幕之间，并对其进行调整，使得光源通过单缝后在屏幕上呈现出清晰的衍射图案。

3. 测量实验数据：通过测量仪器对衍射图案的角度、距离等数据进行测量记录。

4. 分析实验结果：根据实验数据进行分析，推导出与光的波动特性相关的物理公式。

5. 总结实验成果：通过实验结果，总结出光的波动特性在单缝衍射实验中的表现，并讨论实验中可能遇到的问题和解决方法。

实验步骤中需要注意的是，实验装置的调整要求精确，尤其是光源和单缝装置的位置和角度。

另外，对衍射图案的观察和测量也需要很高的精度，以确保实验结果的准确性。

三、实验结果分析进行单缝衍射实验后，得到的主要实验结果包括在屏幕上出现的衍射图案以及相应的测量数据。

通过对这些实验结果进行分析，可以得出以下结论：1. 衍射图案：在屏幕上出现的衍射图案通常是一些明暗相间的条纹，这些条纹的形状和间距取决于实验时使用的光源波长、单缝宽度和屏幕距离等因素。

2. 衍射角度和间距：通过测量衍射图案的角度和间距，可以推导出与光波动特性相关的一些物理公式，如夫琅禾费衍射公式、单缝衍射的强度分布公式等。

单缝衍射实验实验报告实验目的：通过单缝衍射实验，了解光的衍射现象并研究衍射角度、干涉条纹和夫琅禾费衍射公式的性质。

实验原理：单缝衍射是光通过一个狭缝时所产生的现象。

根据惠更斯—菲涅尔原理，光的每一点都可以看作是新的发射光源，新发射光源的干涉形成了一系列的环形波，当这些波到达屏上时，它们波前的相位差使它们叠加产生干涉现象。

夫琅禾费衍射公式可以通过以下公式来描述：sinθ=mλ/a，其中θ为观察角度，m为干涉级次，λ为光的波长，a为狭缝宽度。

实验器材：1.光源：白炽灯或激光器2.单缝：具有可调节缝宽的光屏3.平行光：通过一个透镜将光轴和单缝轴对准实验步骤：1.将平行光通过透镜使其轴对准单缝。

2.用光屏捕捉通过单缝的光，并观察干涉条纹的形成。

3.用尺子测量单缝的宽度。

4.通过调节观察角度，记录光的干涉级次。

5.通过改变光源的波长，记录不同波长下的干涉现象。

实验结果与分析：通过调节观察角度，我们记录了不同的干涉级次，并绘制了干涉级次与观察角度的关系图。

根据夫琅禾费衍射公式，我们可以通过图像的斜率计算光的波长和单缝的宽度。

我们还进行了不同波长下的实验，发现随着波长的增加，干涉级次增加。

这是因为波长越长，波峰之间的距离越大，更多的干涉级次被观察到。

实验结论：通过单缝衍射实验，我们对光的衍射现象有了更深入的了解。

我们观察到干涉条纹的形成以及干涉级次与观察角度的关系，从而验证了夫琅禾费衍射公式。

通过改变波长，我们发现干涉级次的变化，进一步验证了夫琅禾费衍射公式的应用范围。

实验中也存在一些误差，例如仪器精度限制导致的测量误差以及环境光的干扰。

为了减小这些误差，我们可以使用更精确的测量仪器和在实验环境中降低干扰。

总结：本次实验通过单缝衍射实验，对光的衍射现象有了更深入的了解。

我们通过观察干涉条纹的形成和记录干涉级次与观察角度的关系图，验证了夫琅禾费衍射公式。

通过改变波长，我们进一步研究了干涉级次的变化。

实验过程中存在一些误差，但可以通过使用更精确的测量仪器和控制实验环境减小误差。

光的衍射和单缝实验光的衍射是指光线在通过一个孔或者绕过障碍物时，发生形状的扩散和干涉的现象。

衍射现象在我们日常生活中随处可见，例如我们经常可以看到太阳光透过树叶的缝隙，形成美丽的光斑。

在科学研究和实验中，单缝实验是研究光的衍射现象最简单、最直观的实验之一。

本文将介绍光的衍射的基本概念和单缝实验的原理及应用。

一、光的衍射概念光的衍射是指光束通过一个孔或者绕过一个障碍物时，光的波动特性导致光线经过衍射现象扩散和干涉而形成的现象。

光的衍射是光波的传播性质所决定的，具有波粒二象性的光被看作是一种电磁波，通过波动模型可以解释光的衍射现象。

光的衍射可以用赫焦方程进行描述，赫焦方程给出了光的衍射现象所满足的关系。

根据赫焦方程，光的衍射现象受到波长、传播距离和衍射孔的大小等因素的影响。

当光的波长越长，传播距离越短，或者衍射孔的大小越小时，衍射现象越显著。

二、单缝实验原理单缝实验是一种简单而重要的实验，用于研究光的衍射现象。

其原理如下：在单缝实验中，光线通过一个细长的狭缝，并经过其后的屏幕进行观察。

当狭缝的宽度与光的波长相当大小时，光线将会产生明暗相间的干涉条纹。

这是由于当光线通过缝隙时，由于光的波动特性，波前将会被扩散成半球形，并在屏幕上产生干涉现象，形成明暗相间的条纹。

根据夫琅禾费衍射公式，条纹的位置和亮度可以由光的波长和单缝宽度来决定。

单缝实验除了可以用于研究光的衍射现象，还可以用于测量光的波长。

根据夫琅禾费衍射公式，当已知单缝宽度和观察到的条纹位置时，可以通过计算得出光的波长。

三、单缝实验的应用单缝实验作为研究光的衍射现象的基础实验，具有广泛的应用。

1. 光学仪器中的应用：单缝实验可以用于光学仪器的设计和调试。

通过观察和分析单缝实验的干涉条纹，可以评估光学系统的分辨能力和性能，并进行优化设计。

2. 材料分析和表征：单缝实验可以用于材料的表面形貌分析和表征。

通过观察材料表面的光衍射图案，可以了解材料的结构和形貌特征，为材料的制备和应用提供重要的参考。

微波分光实验小组成员：陈瑶20121004159肖望20121003780薛帅20121004279蔡阳20121004087微波光学实验一，实验原理1. 反射实验电磁波在传播过程中如果遇到反射板,必定要发生反射.本实验室以一块金属板作为反射板,来研究当电磁波以某一入射角投射到此金属板上时所遵循的反射规律。

2. 单缝衍射实验如图,在狭缝后面出现的颜射波强度并不均匀,中央最强,同时也最宽,在中央的两侧颜射波强度迅速减小,直至出现颜射波强度的最小值,即一级极小值,此时衍射角为φ=arcsin(λ/a).然后随着衍射角的增大衍射波强度也逐渐增大,直至出现一级衍射极大值,此时衍射角为Φ=arcsin(3/2*λ/a),随着衍射角度的不断增大会出现第二级衍射极小值,第二级衍射极大值,以此类推。

3.双缝干涉平面微波垂直投射到双缝的铝板上时，由惠更斯原理可知会发生干涉现象。

当dsinθ=(k+1/2)λ（k=0,±1,±2……）时为干涉相消（强度为极小），当dsinθ=kλ(k=0,±1,±2……)时为干涉相长（强度为极大）4.偏振设有一沿z轴传播的平面电磁波，若它的电池方向平行于x轴，则它的电场可用下面表达式的实部来表示：式中k0为波矢。

这是一种线偏振平面波。

这种波的电场矢量平行于x轴，至于指向正方向还是负方向取决于观察时刻的震荡电场。

在与电磁波传播方向z垂直的X-y平面内，某一方向电场为E=Ecosα，α是E与偏振方向E0的夹角。

电磁场沿某一方向的能量与偏振方向的能量有cos2α的关系，这是光学中的马吕斯定律：I=I0COS2α5.迈克尔孙干涉实验在平面波前进的方向上放置一块45°的半透半反射版,在此板的作用下,将入射波分成两束,一束向A传播,另一束向B传播.由于A,B两板的全反射作用,两束波将再次回到半透半反板并达到接收装置处,于是接收装置收到两束频率和振动方向相同而相位不同的相干波,若两束波相位差为2π的整数倍,则干涉加强;若相位差为π的奇数倍,则干涉减弱。

电磁场与电磁波实验陈述之宇文皓月创作班级：学号：姓名：实验一：验证电磁波的反射和折射定律（1学时）1、实验目的验证电磁波在媒质中传播遵循反射定理及折射定律。

（1）研究电磁波在良好导体概况上的全反射。

（2）研究电磁波在良好介质概况上的反射和折射。

（3）研究电磁波全反射和全折射的条件。

2、实验原理电磁波在传播过程中如遇到障碍物，肯定要发生反射，本处以一块大的金属板作为障碍物来研究当电磁波以某一入射角投射到此金属板上所遵循的反射定律，即反射线在入射线和通过入射点的法线所决定的平面上，反射线和入射线分居在法线两侧，反射角等于入射角。

3、实验结果：图1.1 电磁波在介质板上的折射图1.2 电磁波在良导体板上的反射实验二：电磁波的单缝衍射实验、双缝干涉实验。

1、实验目的（1）研究当一平面波入射到一宽度和波长可比较的狭缝时，就要发生衍射的现象。

在缝后面出现的衍射波强度不是均匀的，中央最强；（2）研究当一平面波垂直入射到一金属板的两条狭线上，则每一条狭缝就是次级波波源。

由两缝发出的次级波是相干波，因此在金属板的面前面空间中，将发生干涉现象。

2、实验原理单缝衍射实验原理见下图 5：当一平面波入射到一宽度和波长可比较的狭缝时，就要发生衍射的现象。

在缝后面将出现的衍射波强度不是均匀的，中央最强，同时也最宽，在中央的两侧衍射波强度迅速减小，直至出现衍射波强度的最小值，即一级极小，此时衍射角为，其中λ是波长，λ是狭缝宽度。

两者取同一长度单位，然后，随着衍射角增大，衍射波强度又逐渐增大，直至一级极大值，角度为：图 5 单缝衍射实验原理图如图 8：当一平面波垂直入射到一金属板的两条狭缝上时，则每一条狭缝就是次级波波源，由于两缝发出的次级波是相干波，因此在金属板的面前面空间中，将发生干涉现象。

当然电磁波通过每个缝也有狭缝现象。

因此实验将是衍射和干涉两者结合的结果。

为了只研究主要是由于来自双缝的两束中央衍射波相互干涉的结果，令双缝的缝宽α接近入，例如：，这时单缝的一级极小接近53°。

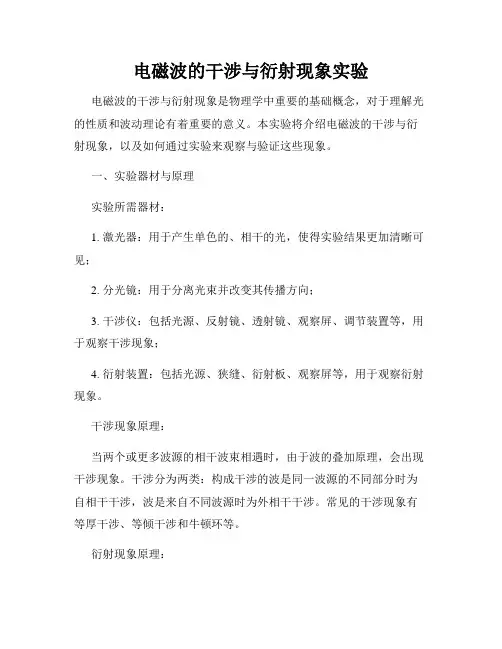

电磁波的干涉与衍射现象实验电磁波的干涉与衍射现象是物理学中重要的基础概念，对于理解光的性质和波动理论有着重要的意义。

本实验将介绍电磁波的干涉与衍射现象，以及如何通过实验来观察与验证这些现象。

一、实验器材与原理实验所需器材：1. 激光器：用于产生单色的、相干的光，使得实验结果更加清晰可见；2. 分光镜：用于分离光束并改变其传播方向；3. 干涉仪：包括光源、反射镜、透射镜、观察屏、调节装置等，用于观察干涉现象；4. 衍射装置：包括光源、狭缝、衍射板、观察屏等，用于观察衍射现象。

干涉现象原理：当两个或更多波源的相干波束相遇时，由于波的叠加原理，会出现干涉现象。

干涉分为两类：构成干涉的波是同一波源的不同部分时为自相干干涉，波是来自不同波源时为外相干干涉。

常见的干涉现象有等厚干涉、等倾干涉和牛顿环等。

衍射现象原理：当波遇到有表面或有孔洞的物体时，波会绕过障碍物向原本无法传播到的区域扩散，这种现象称为衍射。

衍射现象是波的波动特性的重要证明之一。

衍射现象的特点是波在衍射区域呈现出交错的亮暗条纹，即衍射条纹。

二、实验步骤与观察现象1. 光的干涉实验：（1）将激光器置于实验台上，打开激光器，注意避免直接观察激光光束，以免对眼睛造成伤害；（2）将分光镜放置在激光光束上，调节分光镜使其分离出两束平行的光束；（3）将两束光束引入干涉仪中，通过调节干涉仪的反射镜和透射镜位置，使两个光束合成一个光束，然后观察屏上的干涉现象；（4）观察干涉条纹的亮暗变化，思考波的叠加产生的干涉原理。

2. 光的衍射实验：（1）将激光器置于实验台上，打开激光器；（2）将光源发出的光通过狭缝，然后通过衍射板；（3）在观察屏上观察到边缘处的衍射条纹；（4）调节狭缝宽度和角度，观察衍射现象的变化。

三、实验结果分析通过进行电磁波的干涉与衍射现象实验，我们可以明显观察到干涉和衍射现象在光的传播中的重要作用。

在干涉实验中，我们通过相干光的叠加观察到干涉条纹，这些干涉条纹的亮暗变化直接展示了波的叠加原理。

光的衍射和衍射实验光是一种电磁波，当它经过物体的边缘或孔径时，会发生衍射现象。

衍射是光波的传播特性之一，也是光学研究中的重要内容之一。

本文将介绍光的衍射原理和衍射实验，并探讨其在科学研究和应用中的意义。

一、光的衍射原理光的衍射是指当光波通过一个孔径或物体边缘时，光波的传播方向会发生改变，并形成一定的干涉图样。

这种现象是由于光波的波长与物体孔径或物体边缘的尺寸相当，光波在与物体相交时发生了干涉。

根据赫兹的振幅比原理，我们知道当两个波源发出的波长相同的光波相遇时，会发生干涉现象。

光的衍射可以看作是波的干涉现象在物体边缘或孔径处的表现。

二、衍射实验为了观察和研究光的衍射现象，科学家们进行了大量的实验。

以下是其中几个经典的衍射实验：1. 单缝衍射实验单缝衍射实验是最简单的衍射实验之一。

实验中，通过一个狭缝使光波通过，然后在后方的观察屏上观察到一幅衍射图样。

衍射图样的中央为明亮的最大亮度区域，两侧逐渐变暗，并出现一系列明暗交替的条纹。

这一实验可以通过调整狭缝的宽度和观察屏的距离，来研究不同条件下的衍射效应，进一步探究衍射现象的规律。

2. 双缝衍射实验双缝衍射实验是对单缝衍射实验的扩展。

实验中，在光源后方放置两个狭缝，通过两个狭缝的光波在后方观察屏上形成干涉图样。

和单缝衍射实验类似，双缝衍射实验也产生一系列明暗交替的条纹。

不同的是，在中央明亮区域的两侧还会有一系列交替出现的明暗条纹，这是因为两个缝隔有一定距离，形成了互相干涉的光波。

3. 点光源衍射实验点光源衍射实验是通过一个小孔作为点光源来进行的。

在实验中，通过一个小孔发出的光波会在观察屏上形成一幅圆形的衍射图样。

和前两个实验相比，点光源衍射实验产生的衍射图样更为简洁，只存在一个明亮的中央区域和一些弱的光晕。

三、衍射的意义光的衍射在科学研究和应用中具有重要意义：1. 衍射现象的研究为我们了解光的传播特性和波动性提供了实验依据，有助于深入理解光学原理。

2. 衍射实验可以进行精确的测量，通过衍射公式可以计算出物体的尺寸、孔径等参数，这对于科学研究和实践应用有一定的指导意义。

单缝衍射实验实验报告实验目的：通过单缝衍射实验，探究光波在经过狭缝时的衍射特性。

实验仪器：光源、单缝装置、屏幕、测量尺、测量仪器等。

实验原理：当光波经过狭缝时，会发生衍射现象，波前会延展至整个狭缝，形成一系列次波。

这些次波在屏幕上会叠加形成干涉条纹，从而观察到明暗交替的衍射图样。

实验步骤：1. 将光源置于适当位置，照射光线至单缝装置；2. 调整单缝装置，使光线通过单缝；3. 在光线衍射的位置放置屏幕，调整屏幕位置，观察衍射图样；4. 使用测量尺和测量仪器，记录衍射图样的明暗条纹位置及间距。

实验数据与结果：通过实验，我们观察到了明暗交替的衍射图样，出现了一系列干涉条纹。

根据记录的数据，我们计算出了衍射角度、衍射角度与狭缝宽度的关系等参数，验证了衍射的规律。

实验结论：通过单缝衍射实验，我们深入了解了光波在狭缝中的衍射特性，掌握了衍射角度与狭缝宽度之间的定量关系。

同时，实验结果也进一步验证了光波的波动性质。

实验总结：单缝衍射实验是深入学习光波衍射现象的重要实验之一，通过实验我们不仅加深了对光学现象的认识，同时也提高了实验操作能力。

在今后的学习和科研中，我们将继续探索光波的奥秘，不断提升实验技能，为科学研究做出更大的贡献。

感谢指导教师的耐心指导与帮助，让我们更加深入地理解了光学原理。

同时，也感谢实验室相关工作人员的支持与帮助，为我们提供了良好的实验条件。

通过本次单缝衍射实验，我们收获颇丰，对光学领域有了更深入的了解，也培养了团队协作能力和实验技能，希望在未来的学习中能够不断提升自我，为科学研究贡献自己的力量。

单缝衍射实验报告单缝衍射实验报告数据篇一：北邮单逢衍射实验报告电磁场与电磁波测量实验实验报告学院：电子工程学院班级：2021211204 指导老师：李莉20__年3月实验二单缝衍射实验一、实验目的掌握电磁波的单缝衍射时衍射角对衍射波强度的影响二、预习内容电磁波单缝衍射现象三、实验设备S426型分光仪四、实验原理图1 单缝衍射原理当一平面波入射到一宽度和波长可比拟的狭缝时，就要发生衍射的现象。

在缝后面出现的衍射波强度并不是均匀的，中央最强，同时也最宽。

在中央的两侧衍射波强度迅速减小，直至出现衍射波强度的最小值，即一级极小，此时衍射角为-Sin -1?其中?是波长，-是狭缝宽度。

两者取同一长度单位，然后，随着衍射角增大，衍射波强度又逐渐增大，直至出现一级极大值，角度为：-Sin?-1?3--（如图所示） 2-?图2 单缝衍射实验仪器的布置仪器连接时，预先接需要调整单缝衍射板的缝宽，当该板放到支座上时，应使狭缝平面与支座下面的小圆盘上的某一对刻线一致，此刻线应与工作平台上的90刻度的一对线一致。

转动小平台使固定臂的指针在小平台的180处，此时小平台的0就是狭缝平面的法线方向。

这时调整信号电平使表头指示接近满度。

然后从衍射角0开始，在单缝的两侧使衍射角每改变10，读取一次表头读数，并记录下来，这时就可画出单缝衍射强度与衍射角的关系曲线，并根据微波波长和缝宽算出一级极小和一级极大的衍射角，并与实验曲线上求得的一级极小和极大的衍射角进行比较。

五、实验报告记录实验测得数据，画出单缝衍射强度与衍射角的关系曲线，根据微波波长和缝宽算出一级极小和一级极大的衍射角，与实验曲线上求得的一级极小和极大的衍射角进行比较。

（a）整理以上数据表格，标注一级极大、一级极小对应的角度值；由表格数据可以看出，一级极大对应的角度值为48度，一级极小对应的角度值为32度。

（b）画出衍射曲线；（c）根据公式算出一级极大和一级极小的衍射角，和实验曲线求得的极大、极小对应的衍射角进行比较。

单缝衍射实验报告数据单缝衍射实验是物理学中经典的实验之一，它通过一道狭缝上的入射光束的衍射现象来展示光波性质的重要性。

本文将详细介绍单缝衍射实验的背景知识、实验装置、实验步骤以及实验数据的分析和讨论。

一、实验背景知识1. 光的波粒二象性光既可以被看作是一种粒子（光子），又可以被看作是一种波动的电磁波。

这种既有波动性又有粒子性的特性被称为光的波粒二象性。

2. 衍射现象衍射是光传播时，遇到障碍物边缘或缝隙时发生的现象。

它是光的波动性质的表现，能够解释光的直线传播以及光的干涉现象。

3. 单缝衍射单缝衍射是一种光波通过一个狭缝时发生的衍射现象。

当光通过狭缝时，会在狭缝后面形成一系列光亮和暗淡的交替条纹，这一现象被称为单缝衍射。

二、实验装置1. 光源：使用一支强度稳定的激光作为光源。

激光的单色性和相干性使得实验结果更加明确可靠。

2. 狭缝装置：使用一片细狭缝作为狭缝装置。

要求狭缝宽度较窄，且狭缝边缘较平滑，以确保实验结果的准确性。

3. 屏幕：在光源和狭缝装置之间设置一块屏幕，可以用来观察和记录实验结果。

屏幕上设有一个刻度尺，用以测量亮度。

三、实验步骤1. 准备实验装置，将光源、狭缝装置和屏幕按照一定的距离间隔放置在实验台上。

2. 打开光源，调整光源的位置和角度，使得光线经过狭缝后能够均匀地照射到屏幕上。

3. 观察屏幕上形成的光带，记录并测量亮度的变化。

可以将屏幕按照刻度尺的单位进行划分，以便后续的数据分析。

4. 重复以上步骤，改变狭缝的宽度或调整光源的强度，观察实验结果的变化。

四、实验数据的分析和讨论根据实验记录的亮度数据，我们可以得到一系列光强随位置的变化曲线。

通过分析这些曲线，我们可以得到以下结论：1. 存在中央亮斑：在实验结果中，我们可以观察到中央位置上的一条明亮的光斑。

这是由于光波在通过狭缝后向前衍射，形成的直线传播的结果。

2. 出现暗纹和亮纹间隔规律：除了中央亮斑外，我们还可以看到一系列亮暗交替的条纹。

电磁场与微波测量实验实验报告实验一.电磁波反射和折射实验一、实验目的1.熟悉S426型分光仪的使用方法2.掌握分光仪验证电磁波反射定律的方法3.掌握分光仪验证电磁波折射定律的方法二、实验设备与仪器S426型分光仪三、实验原理电磁波在传播过程中如遇到障碍物，必定要发生折射，本处以一块大的金属板作为障碍物来研究当电磁波以某一入射角投射到此金属板上所遵循的反射定律，即反射线在入射线和通过入射点的法线所决定的平面上，反射线和入射线分居在法线两侧，反射角等于入射角。

验证均匀平面波在无耗媒质中的传播；均匀平面波在有耗媒质中的传播；均匀平面波垂直入射理想导体表面的传播特性；均匀平面波垂直入射理想电解质表面的传播特性。

四、实验内容与步骤1、熟悉分光仪的结构和调整方法。

2、连接仪器，调整系统。

仪器连接时，两喇叭口面应相互正对，它们各自的轴线应在一条直线上，指示两喇叭的位置的指针分别指于工作平台的90刻度处，将支座放在工作平台上，并利用平台上的定位销和刻线对正支座，拉起平台上的四个压紧螺钉旋转一个角度后放下，即可压紧支座。

3、测量入射角和反射角反射金属板放到支座上时，应使金属板平面与支座下面的小圆盘上的某一对刻线一致。

而把带支座的金属反射板放到小平台上时，应使圆盘上的这对与金属板平面一致的刻线与小平台上相应90度的一对刻线一致。

这是小平台上的0刻度就与金属板的法线方向一致。

转动小平台，使固定臂指针指在某一角度处，这角度读数就是入射角，然后转动活动臂在表头上找到一最大指示，此时活动臂上的指针所指的刻度就是反射角。

调整衰减器、固态振荡器或晶体检波器，使表头指示接近满量程。

入射角取30至65度之间。

五、实验原始数据及数据处理从表格中的测量数据可以看出，测得的反射角都比入射角偏小。

按照反射定律，反射角应该等于入射角。

因此除了测量误差外，可能的原因是由于仪器的放置不够准确，例如两喇叭口面没有水平，活动臂并非水平等，造成了系统误差。
