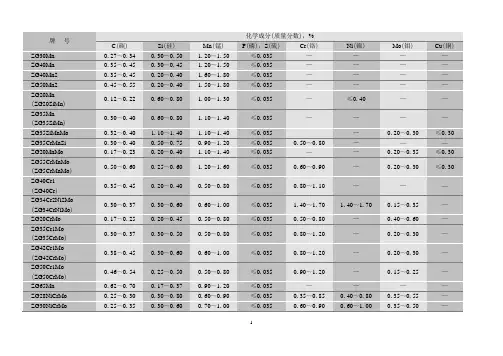

合金结构钢的牌及化学成分T

牌号化学成分(质量分数)，%C(碳)Si(硅)Mn(锰)P(磷)，S(硫)Cr(铬)Ni(镍)Mo(钼)Cu(铜)ZG30Mn 0.27～0.34 0.30～0.50 1.20～1.50 ≤0.035 ————ZG40Mn 0.35～0.45 0.30～0.45 1.20～1.50 ≤0.035 ————ZG40Mn2 0.35～0.45 0.20～0.40 1.60～1.80 ≤0.035 ————ZG50Mn2 0.45～0.55 0.20～0.40 1.50～1.80 ≤0.035 ————ZG20Mn(ZG20SiMn)0.12～0.22 0.60～0.80 1.00～1.30 ≤0.035 —≤0.40 ——ZG35Mn(ZG35SiMn)0.30～0.40 0.60～0.80 1.10～1.40 ≤0.035 ————ZG35SiMnMo 0.32～0.40 1.10～1.40 1.10～1.40 ≤0.035 —0.20～0.30 ≤0.30 ZG35CrMnSi 0.30～0.40 0.50～0.75 0.90～1.20 ≤0.035 0.50～0.80 ———ZG20MnMo 0.17～0.23 0.20～0.40 1.10～1.40 ≤0.035 ——0.20～0.35 ≤0.30 ZG55CrMnMo(ZG5CrMnMo)0.50～0.60 0.25～0.60 1.20～1.60 ≤0.035 0.60～0.90 —0.20～0.30 ≤0.30 ZG40Cr1(ZG40Cr)0.35～0.45 0.20～0.40 0.50～0.80 ≤0.035 0.80～1.10 ———ZG34Cr2Ni2Mo(ZG34CrNiMo)0.30～0.37 0.30～0.60 0.60～1.00 ≤0.035 1.40～1.70 1.40～1.70 0.15～0.35 —ZG20CrMo 0.17～0.25 0.20～0.45 0.50～0.80 ≤0.035 0.50～0.80 —0.40～0.60 —ZG35Cr1Mo(ZG35CrMo)0.30～0.37 0.30～0.50 0.50～0.80 ≤0.035 0.80～1.20 —0.20～0.30 —ZG42Cr1Mo(ZG42CrMo)0.38～0.45 0.30～0.60 0.60～1.00 ≤0.035 0.80～1.20 —0.20～0.30 —ZG50Cr1Mo(ZG50CrMo)0.46～0.54 0.25～0.50 0.50～0.80 ≤0.035 0.90～1.20 —0.15～0.25 —ZG65Mn 0.62～0.70 0.17～0.37 0.90～1.20 ≤0.035 ————ZG28NiCrMo 0.25～0.30 0.30～0.80 0.60～0.90 ≤0.035 0.35～0.85 0.40～0.80 0.35～0.55 —ZG30NiCrMo 0.25～0.35 0.30～0.60 0.70～1.00 ≤0.035 0.60～0.90 0.60～1.00 0.35～0.50 —ZG35NiCrMo 0.30～0.37 0.60～0.90 0.70～1.00 ≤0.035 0.40～0.90 0.60～0.90 0.40～0.50 —（1）中国GB标准一般工程用碳素铸钢|[GB/T 11352—1989]a. 一般工程用碳素铸钢的钢号与化学成分，见表5-1。

结构钢和合金弹簧钢牌号表示方法－－合金结构钢牌号采用阿拉伯数字和标准的化学元素符号表示用两位阿拉伯数字表示平均含碳量(以万分之几计)，放在牌号头部。

合金元素含量表示方法为：平均含量小于1.50%时，牌号中仅标明元素，一般不标明含量；平均合金含量为1.50%～2.49%、2.50%～3.49%、3.50%～4.49%、4.50%～5.49%、……时，在合金元素后相应写成2、3、4、5……。

例如：碳、铬、锰、硅的平均含量分别为0.30%、0.95%、0.85%、1.05%的合金结构钢，当S、P含量分别≤0.035%时，其牌号表示为“30CrMnSi”。

高级优质合金结构钢(S、P含量分别≤0.025%)，在牌号尾部加符号“A”表示。

例如：“30 CrMnSiA”。

特级优质合金结构钢(S≤0.015%、P≤0.025%)，在牌号尾部加符号“E”，例如：“30CrM nSiE”。

专用合金结构钢牌号尚应在牌号头部(或尾部)加规定代表产品用途的符号。

－－合金弹簧钢牌号的表示方法与合金结构钢相同例如：碳、硅、锰的平均含量分别为0.60%、1.75%、0.75%的弹簧钢，其牌号表示为“60Si2Mn”。

高级优质弹簧钢，在牌号尾部加符号“A”，其牌号表示为“60Si2MnA”。

易切削钢牌号表示方法易切削钢采用标准化学元素符号、表1规定的符号和阿拉伯数字表示。

阿拉伯数字表示平均含碳量(以万分之几计)。

a、加硫易切削钢和加硫、磷易切削钢，在符号“Y”和阿拉伯数字后不加易切削元素符号。

例如:平均含碳量为0.15%的易切削钢，牌号示为"Y15"。

b、较高含锰量的加硫或加硫、磷易切削钢在符号“Y”和阿拉伯数字后加锰元素符号。

例如：平均含碳量为0.40%，含锰量为1.20%～1.55%的易切削钢，其牌号表示为“Y40Mn”。

c、含钙、铅等易切削元素的易切削钢，在符号“Y”和阿拉伯数字后加易切削元素符号。

例如：“Y15Pb”、“Y45Ca”。

返回中华人民共和国国家标准低合金高强度结构钢GB/T1591-94High strength low alloy代替GB1591-88structural steels本标准参照采用IS04950：1981《高屈服强度扁平钢材》和IS04951：1979《高屈服强度钢棒材和型材》。

1 主题内容与适用范围本标准规定了低合金高强度结构钢的牌号和技术要求、试验方法、检验规则、包装、标志及质量证明书等。

本标准适用于热轧、控轧、正火、正火加回火及淬火加回火状态供应的工程用钢和一般结构用厚度不小于3mm的钢板、钢带及型钢、钢棒,一般在供应状态下使用。

本标准规定低合金高强度结构钢的化学成分也适用于钢锭、连铸坯、钢坯及其制品。

2 引用标准3 牌号表示方法钢的牌号由代表屈服点的汉语拼音字母(Q)、屈服点数值、质量等级符号(A、B、C、D、E)三个部分按顺序排列。

例如:Q390A其中:Q--钢材屈服点的"屈"字汉语拼音的首位字母;390--屈服点数值,单位MPa ;A、B、C、D、E一一分别为质量等级符号。

4 尺寸、外形、重量等要求尺寸、外形、重量及允许偏差应符合相应标准的规定5 技术要求5.1 牌号和化学成分5.1.1 钢的牌号和化学成分(熔炼分析)应符合表1规定。

合金元素含量应符合GB/T13304对低合金钢的规定。

注:表中的AI为全铝含量。

如化验酸溶铝时,其含量应不小于0.010%。

5.1.1.1 Q295的碳含量39j0.18%也可交货。

5.1.1.2 不加V、Nb、Ti的Q295级钢,当C≤0.12%时,Mn含量上限可提高到1.80%。

5.1.1.3 Q345级钢的Mn含量上限可提高到1.70%。

5.1.1.4 厚度≤6mm的钢板、钢带和厚度≤16mm的热连轧钢板、钢带的Mn含量下限可降低0.20%。

5.1.1.5 在保证钢材力学性能符合本标准规定的情况下,用Nb作为细化晶粒元素时其Q345、Q390级钢的Mn含量下限可低于表1的下限含量。

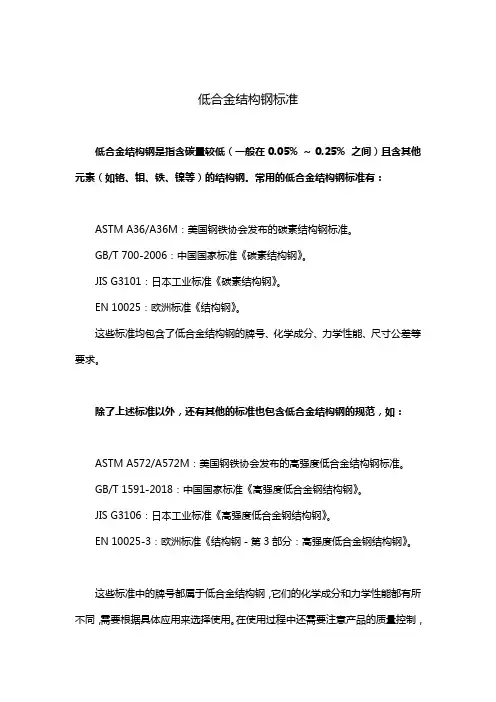

低合金结构钢标准
低合金结构钢是指含碳量较低（一般在0.05% ~ 0.25% 之间）且含其他元素（如铬、钼、铁、镍等）的结构钢。

常用的低合金结构钢标准有：
ASTM A36/A36M：美国钢铁协会发布的碳素结构钢标准。

GB/T 700-2006：中国国家标准《碳素结构钢》。

JIS G3101：日本工业标准《碳素结构钢》。

EN 10025：欧洲标准《结构钢》。

这些标准均包含了低合金结构钢的牌号、化学成分、力学性能、尺寸公差等要求。

除了上述标准以外，还有其他的标准也包含低合金结构钢的规范，如：
ASTM A572/A572M：美国钢铁协会发布的高强度低合金结构钢标准。

GB/T 1591-2018：中国国家标准《高强度低合金钢结构钢》。

JIS G3106：日本工业标准《高强度低合金钢结构钢》。

EN 10025-3：欧洲标准《结构钢－第3部分：高强度低合金钢结构钢》。

这些标准中的牌号都属于低合金结构钢，它们的化学成分和力学性能都有所不同，需要根据具体应用来选择使用。

在使用过程中还需要注意产品的质量控制，
确保产品符合标准的要求。

低合金高强度结构钢的牌号表示方法和主要技术要求1牌号表示方法钢的牌号由代表屈服点的汉语拼音字母(Q)、屈服点数值、质量等级符号(A、B、C、D、E)三个部分按顺序排列。

例如：Q390A其中：Q——钢材屈服点的“屈”字汉语拼音的首位字母：390——屈服点数值．单位MPa；A、B、C、D、E——分别为质量等级符号。

2主要技术要求2．1牌号和化学成分牌号和化学成分(熔炼分析)应符合表1规定。

合金元素含量应符合GB／T 13304对低合金钢的规定：表l注：表中的Al为全铝含量。

如化验酸溶铝时，其含量应不小于0．010％。

2．1．1 Q295的碳含量到o．18％也可交货。

2．1．2 不加V、Nb、Ti的Q 295级钢，当C≤o．12％时，Mn含量上限可提高到1．80％。

2．1．3 Q345级钢的Mn含量上限可提高到1．70％。

2．1．4 厚度≤6 mm的钢板、钢带和厚度≤16 mm的热连轧钢板、钢带的Mn含量下限可降低0.20％。

2．1．5 在保证钢材力学性能符合本标准规定的情况下，用Nb作为细化晶粒元素时。

其Q 345、Q 390圾钢的Mn含量下限可低于表1的下限含量。

2．1．6除各牌号A、B级钢外，表1中的细化晶粒元素(V、Nb、Ti、At)，钢中应至少含有其中的一种：如这些元素同时使用则至少应有一种元素的含量不低于规定的最小值。

2．1．7为改善钢的性能，各牌号A、B级钢可加入V或Nb或Ti等细化晶粒元素，其含量应符合表1规定。

如不作为合金元素加入时，其下限含量不受限制。

2．1．8当钢中不加入细化晶粒元素时，不进行该元素含量的分析，也不予保证。

2．1．9型钢和钢棒的Nb含量下限为0．005％。

2．1．10各牌号钢的Cr、Ni、Cu残余元素含量各不大于0．30％，供方如能保证可不作分析。

2．1．1．11 为改善钢的性能，Q 390、Q 420、Q 460级钢可加入少量Mo元素。

2．1．12为改善钢的性能，各牌号钢可加入RE元素，其加入量按0．02％～o．20％计算。

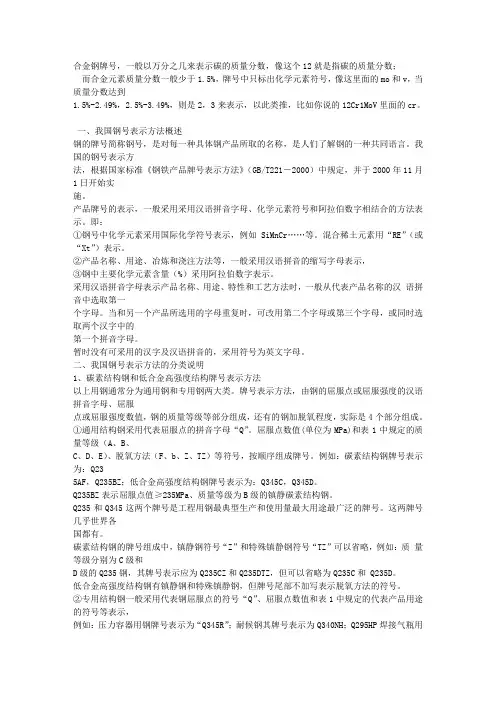

合金钢牌号，一般以万分之几来表示碳的质量分数，像这个12就是指碳的质量分数；而合金元素质量分数一般少于1.5%，牌号中只标出化学元素符号，像这里面的mo和v，当质量分数达到1.5%-2.49%，2.5%-3.49%，则是2，3来表示，以此类推，比如你说的12Cr1MoV里面的cr。

一、我国钢号表示方法概述钢的牌号简称钢号，是对每一种具体钢产品所取的名称，是人们了解钢的一种共同语言。

我国的钢号表示方法，根据国家标准《钢铁产品牌号表示方法》（GB/T221―2000）中规定，并于2000年11月1日开始实施。

产品牌号的表示，一般采用采用汉语拼音字母、化学元素符号和阿拉伯数字相结合的方法表示。

即：①钢号中化学元素采用国际化学符号表示，例如SiMnCr……等。

混合稀土元素用“RE”（或“Xt”）表示。

②产品名称、用途、冶炼和浇注方法等，一般采用汉语拼音的缩写字母表示，③钢中主要化学元素含量（%）采用阿拉伯数字表示。

采用汉语拼音字母表示产品名称、用途、特性和工艺方法时，一般从代表产品名称的汉语拼音中选取第一个字母。

当和另一个产品所选用的字母重复时，可改用第二个字母或第三个字母，或同时选取两个汉字中的第一个拼音字母。

暂时没有可采用的汉字及汉语拼音的，采用符号为英文字母。

二、我国钢号表示方法的分类说明1、碳素结构钢和低合金高强度结构牌号表示方法以上用钢通常分为通用钢和专用钢两大类。

牌号表示方法，由钢的屈服点或屈服强度的汉语拼音字母、屈服点或屈服强度数值，钢的质量等级等部分组成，还有的钢加脱氧程度，实际是4个部分组成。

①通用结构钢采用代表屈服点的拼音字母“Q”。

屈服点数值(单位为MPa)和表1中规定的质量等级（A、B、C、D、E）、脱氧方法（F、b、Z、TZ）等符号，按顺序组成牌号。

例如：碳素结构钢牌号表示为：Q235AF，Q235BZ；低合金高强度结构钢牌号表示为：Q345C，Q345D。

Q235BZ表示屈服点值≥235MPa、质量等级为B级的镇静碳素结构钢。

10、号20号、35号、45号、A3钢性能对比10号钢牌号：10钢●10号钢管化学成份：碳C ：0.07~0.14"硅Si：0.17～0.37锰Mn：0.35～0.65硫S ：≤0.04磷P ：≤0.35铬Cr：≤0.15镍Ni：≤0.25铜Cu：≤0.25●10号钢管力学性能：抗拉强度σb (MPa)：≥410(42) ；屈服强度σs (MPa)：≥245(25)伸长率δ5 (％)：≥25断面收缩率ψ(％)：≥5，硬度：未热处理,≤156HB，试样尺寸：试样尺寸25mm●10号钢管热处理规范及金相组织：热处理规范：正火,910℃,空冷。

金相组织：铁素体+珠光体。

●10号钢管交货状态：以不热处理或热处理（退火、正火或高温回火）状态交货。

要求热处理状态交货的应在合同中注明，未注明者按不热处理交货。

李光涛优质碳素结构钢（GB/T699-1999）10号钢管中除含有碳（C）元素和为脱氧而含有一定量硅（Si）（一般不超过0.40%）、锰（Mn）（一般不超过0.80%，较高可到1.20%）合金元素外，不含其他合金元素（残余元素除外）。

此类钢必须同时保证化学成分和力学性能。

其硫（S）、磷（P）杂质元素含量一般控制在0.035%以下。

若控制在0.030%以下者叫高级优质钢，其牌号后面应加“A”，例如20A；若P控制在0.025%以下、S控制在0.020%以下时，称特级优质钢，其牌号后面应加“E”以示区别。

对于由原料带入钢中的其他残余合金元素，如铬（Cr）、镍（Ni）、铜（Cu）等的含量一般控制在Cr≤0.25%、Ni≤0.30%、Cu≤0.25%。

有的牌号锰（Mn）含量达到1.40%，称为锰钢。

10号钢管重量计算公式:[(外径-壁厚)*壁厚]*0.02466=kg/米(每米的重量)20号钢【牌号】20【化学成分】C：0.17%～0.23%Si：0.17%～0.37%Mn：0.35%～0.65%Cr≤0.25%Ni≤0.3%Cu≤0.25%【力学性能】试样毛坯尺寸25mm推荐热处理正火910℃??抗拉强度σb≥410MPa屈服强度σs≥245MPa断后伸长率δ5≥25%断面收缩率ψ()≥55%钢材交货状态硬度HBS10/3000，未热处理钢≤156【主要特征】强度硬度稍高于15F，15钢，塑性焊接性都好，热轧或正火后韧性好。

（冶金行业标准）钢材标准优质碳素结构钢GB/T699-19991．优质碳素结构钢按冶金质量等级分：优质钢：不标高级优质钢：A1特级优质钢：E2．钢材按使用加工方法分：（1）.压力加工用钢：UP热压力加工用钢：UHP顶锻用钢：UF冷拔坯料用钢：UCD（2）.切削加工用钢：UC碳素结构钢 GB700-88牌号表示方法，代号和符号：Q-屈服点（屈字汉字的拼音的首位字母）Q 后的数字-屈服点的数值（单位 Mpa）A，B，C，D- 质量等级。

F-沸腾钢（沸字汉字的拼音的首位字母）b-半沸腾钢（半字汉字的拼音的首位字母）z-镇静钢（镇字汉字的拼音的首位字母）Tz-特殊镇静钢（特字，镇字汉字的拼音的首位字母）示例：Q375-A.F 表示屈服点为 375 的优质沸腾钢。

弹簧钢 GB1222-84弹簧钢按淬透性交货时，于牌号后加缀字母“Z”，如未指明时，则按力学性质交货。

示例：60CrMnMoAZ 牌号后有 A 表示钢 P，S 含量小于 0.04%,交货时按钢的淬透性交货；60CrMnMoA 表示钢 P，S 含量小于 0.04%,交货时按钢的力学性交货；60CrMnMo 表示交货时按钢的力学性交货；热轧弹簧扁钢 Q/BG017-2000用于八钢冶炼制造的热轧弹簧扁形截面弹簧钢钢材。

低合金高强度结构钢 GB/T1591-94表示低合金高强度结构钢的化学成分也适用于钢锭，连铸坯，钢坯及其制品。

Q-屈服点（屈字汉字的拼音的首位字母）Q 后的数字-屈服点的数值（单位 Mpa）A，B，C，D- 质量等级。

示例：Q395-A.表示屈服点为 395 的钢。

热轧圆钢和方钢 GB702-86示例：用 40 号Cr 钢制造直径为 50mm 允许偏差为 2 组的圆钢50-2-GB 702-8645Cr-GB3077-82示例：用 45 号钢轧成边长 75mm 允许偏差为 3 组的方钢75-3-GB 702-8645-GB699-65 是合金结构钢 GB/T3077-1999本标准所规定牌号的化学成分也适用于钢锭，钢坯及其制品。

高强度结构钢板牌号介绍
1、高强钢牌号介绍
国标高强钢常用牌号：Q420B、Q460C、Q550D、Q690D、Q890D、Q960E。

2、高强度结构钢定义
Q420B、Q460C、Q550D、Q690D、Q890D、Q960E是一种低合金高强度结构钢，执行标准GB/T 1591-2018。

由Q+数字+质量等级符号+脱氧方法符号组成。

它的钢号冠以”Q“，代表钢材的屈服点，后面的数字表示屈制服点数值，单位是MPa。

例如Q420B 表示屈服应力（σs)为420 MPa，等级为B级的结构钢。

Q420等级有B、C、D、E级，交货状态有热轧、正火、正火轧制、热轧机械轧制（TMCP）。

3、高强度结构钢化学成分
4、高强度结构钢机械性能
5、高强度结构钢主要用途
高强度结构钢具有良好的塑性，广泛用于制造铁塔钢结构、桥梁、化工、矿山、工程机械等设备的金属结构和焊接结构件；也可用于矿山开采和各类工程施工用的设备，如钻机、电铲、电动轮翻斗车、挖掘机、装载机、推土机、混泥土泵车、消防云梯、各类起重机及煤矿液压支架等。

6、高强度钢板厂家
上海频开实业有限公司位于国内现有规模较大的钢材专业市场——乐从钢铁世界，公司在上海、武汉、娄底、佛山均有现货，库存量不低于3000T。

公司库存量充足，品种规格全，可按要求加工开平，可定期货。

公司经营宝钢、武钢、涟钢、山钢、湘钢、鞍钢、新余等钢厂的材料，主要有耐磨钢、高强度钢板、工程机械用钢、汽车大梁钢、冷轧高强车厢板、耐候钢、耐酸钢、中高碳钢。

12Cr1MoV中一、12Cr1MoV12Cr1MoV读作（十二铬一钼钒）、需要是一种主要加v以Cr、1Mo电话为主的合金结构钢，12175表示含碳量在030.12%、71Cr表示加入07的化学元素70“络”、1Mo表示加入的化学元素“钼”，V表示加入的化学元素“钒”，12Cr1MoV国标合金结构钢板，执行标准:GB/T3077-2015、12Cr1MoV具有很好的的抗氧化性及抗热性能。

舞钢、湘钢现货、各种牌号、特种板材二、12Cr1MoV的化学成分含量硅 Si：0．17～0．37锰 Mn：0．40～0．70铬 Cr：0．90～1．20钒 V ：0．15～0．30钼 Mo：0．25～0．35硫 S ：允许残余含量≤0.035磷 P ：允许残余含量≤0.035三、12Cr1MoV的力学性能抗拉强度σb （MPa）：417～637屈服强度σs （MPa）：≥255伸长率δ5 （%）：≥21断面收缩率（ψ/%）：≥50冲击吸收功（Aku2/J）：≥71冲击韧性值αkv (J/cm2)：≥88(9)四、12Cr1MoV钢板的交货状态：12Cr1MoV钢板主要在正火及高温回火后使用，正火，980～1020℃;回火，720～750℃空冷。

五、12Cr1MoV的现货库存规格舞钢12Cr1MoV现货库存规格一般在4mm～300mm之间六、12Cr1MoV钢板的生产工艺：电炉炼钢－LF炉精炼－VD炉真空脱气－轧板－探伤－正火－回火－钢板精整－性能检验。

七、表面质量对钢板和钢带的表面质量进行直接目视检测、钢板表面不允许存在裂纹、气泡、结疤、折叠和夹杂等对使用有害的缺陷。

八、计算方式计算理论重量的钢板的密度为7.85 g /cm3,容器板需要加附加值九、12Cr1MoV的应用范围12Cr1MoV钢板多用于制作机械产品中较重要和尺寸较大的零、部件以及高压管道、容器，用于高压锅炉(工作压力一般在9.8Mpa以上，工作温度在450°C∼650°C之间)的过热器、再热器、受热面管子、省煤器、石化工业用管、管壁温度≤580℃高压锅炉以上的过热器管、集箱和蒸汽管道的主要钢种、12Cr1MoV优质合金结构钢更具优良的综合力学性能，十、12Cr1MoV的对应美标牌号12Cr1MoV钢属于铬钼钒钢。

40Cr40CrH合金结构钢执行标准GB/T 5126-2004化学成分牌号C Si Mn Cr Ni P S CU40C r 0.37~0.440.17~0.370.50~0.80.80~1.1≤0.03≤0.035≤0.035≤0.03力学性能试样毛坯尺寸（mm）：2540CrH合金结构钢热处理：第一次淬火加热温度（℃）：850；冷却剂：油第二次淬火加热温度（℃）：-回火加热温度（℃）：520；冷却剂：水、油抗拉强度（σb/MPa）：≥980屈服点（σs/MPa）：≥785断后伸长率（δ5/%）：≥9断面收缩率（ψ/%）：≥45冲击吸收功（Aku2/J）：≥47布氏硬度（HBS100/3000）（退火或高温回火状态）：≤207特性中碳调制钢，冷镦模具钢。

该钢价格适中，加工容易，经适当的热处理以后可获得一定的韧性、塑性和耐磨性。

正火可促进组织球化，改进硬度小于160HBS毛坯的切削性能。

在温度550~570℃进行回火，该钢具有最佳的综合力学性能。

该钢的淬透性高于45钢，适合于高频淬火，火焰淬火等表面硬化处理等。

用途这种钢经调质后用于制造承受中等负荷及中等速度工作的机械零件，如汽车的转向节、后半轴以及机床上的齿轮、轴、蜗杆、花键轴、顶尖套等；经淬火及中温回火后用于制造承受高负荷、冲击及中等速度工作的零件，如齿轮、主轴、油泵转子、滑块、套环等；经淬火及低温回火后用于制造承受重负荷、低冲击及具有耐磨性、截面上实体厚度在25mm以下的零件，如蜗杆、主轴、轴、套环等；经调质并高频表面淬火后用于制造具有高的表面硬度及耐磨性而无很大冲击的零件，如齿轮、套筒、轴、主轴、曲轴、心轴、销子、连杆、螺钉、螺帽、进气阀等。

此外，这种钢又适于制造进行碳氮共渗处理的各种传动零件，如直径较大和低温韧性好的齿轮和轴.40CrNi简介40CrNi，是中国国家标准规定的一种合金结构钢的牌号。

统一数字代号：A40402。

化学成分质量分数（%）：C：0.37～0.44Si：0.17～0.37Mn：0.50～0.80Cr：0.45～0.75上海锴欣特钢提供图片Ni：1.00～1.40引力学性能【试样毛坯尺寸】25mm【热处理】淬火加热温度（℃）：820；冷却剂：油回火加热温度（℃）：500；冷却剂：水、油【力学性能】抗拉强度（σb/MPa）：≥980屈服点（σs/MPa）：≥785断后伸长率（δ5/%）：≥10断面收缩率（ψ/%）：≥45上海锴欣特钢提供图片冲击吸收功（Aku2/J）：≥55布氏硬度（HBS100/3000）（退火或高温回火状态）：≤241主要特性中碳合金调质钢。

目次前言 (1)1范围 (1)2规范性引用文件 (1)3术语和定义 (2)4牌号表示方法 (3)5订货内容 (3)6尺寸、外形.重量 (3)7技术要求 (4)8实验方法 (16)9检验规则 (16)10包装、标识和质量证明书 (17)附录A (资料性附录)国内外标准牌号对照表 (18)前言本标准按照GB/T 1.1- 2009 给出的规则起草。

本标准代替GB/T 1591- -2008( 低合金高强度结构钢》。

与GB/T 1591- -2008相比除编辑性修改外主要技术变化如下:——明确了本标准的化学成分也适用于钢坯(见第1章,2008版第1章);——修改了“热机械轧制”及“正火轧制”术语的定义,增加了“热轧”、“正火”术语与定义(见第3章，2008版第3章);——修改了牌号表示方法(见第4 章,2008版第4章);——增加了订货内容(见第5章);——明确了尺寸外形、重量及允许偏差要求(见第6章,2008版第5章);——以Q355钢级替代Q345钢级及相关要求(见第7章.9.2,2008版第6章.8.2);——按不同交货状态规定各牌号的化学成分,并修改了细化晶粒元素的含量(见7.1 ,2008版6.1) ——按不同交货状态规定各牌号的力学性能,并将下屈服强度修改为上屈服强度,其指标相应提高了10 MPa~15 MPa(见7.4.1.7.4.2,2008版6.4.1.6.4.2);—一细化了钢材表面质量要求(见7.5,2008版6.5);——修改了试验方法和检验规则,明确了冲击试验的取样部位(见第8章、第9章,2008版第7章、第8章);——增加了本标准牌号与国外标准牌号对照表(见附录A)。

本标准由中国钢铁工业协会提出。

本标准H全国钢标准化技术委员会归口(SAC/TC 183)。

本标准起草单位:鞍钢股份有限公司、冶金工业信息标准研究院、首钢总公司河钢股份有限公司唐山分公司、西王特钢有限公司、山东钢铁股份有限公司莱芜分公司、营口中车型钢新材料有限公司、中信金属有限公司。

常用钢材的成分、分类、牌号一、非合金钢（碳素钢）的成分、分类、牌号1.非合金钢的成分非合金钢又称碳素钢或碳素结构钢，简称碳钢，是指以铁为主要元素，碳的质量分数0.0218%<w(C)<2.11%,且在冶炼时没有特意加入其他合金元素的铁碳合金。

碳钢中除含有铁、碳元素外，还含有少量的硅、锰、硫、磷等杂质。

非合金钢价格低廉，产量大，具有必要的力学性能和优良的金属加工性能等，所以应用广泛。

2.非合金钢的分类(1)按钢中碳的质量分数分类1)低碳钢：C的质量分数≤0.25%。

2)中碳钢：C的质量分数=0.25%〜0.60%。

3)高碳钢：C的质量分数≥0.60%。

(2)按钢的主要质量等级分（根据GB/T 13304—2008)1)普通质量非合金钢：是指生产过程中不规定需要特別控制质量要求的钢。

2)优质非合金钢：是指在生产过程中需要特别控制质量（如控制晶粒度，降低硫、磷含量，改善表面质量或增加工艺控制等)，以达到比普通质量非合金钢特殊的质量要求（如良好的抗脆断性能，良好的冷成型型等)。

3)特殊质量非合金钢：是指生产过程中需要特別严格控制质量和性能（如控制淬透性和纯洁度）的非合金钢。

(3)按钢的用途分1)结构钢：主要用于制造建筑结构件、工程结构件和各种机械零件，碳的质量分数一般均小于0.70%。

2)工具钢：主要用于制造各种刀具、量具和模具等，碳的质量分数一般均大于0.70%。

(4)按冶炼时脱氧程度的不同分类1)沸腾钢（F）：脱氧程度不完全的钢2)镇静钢（Z)：脱氧程度完全的钢。

3)特殊镇静钢（TZ)：比镇静钢脱氧程度更充分彻底的钢。

3.非合金钢的牌号根据《碳素结构钢》（GB/T700—2006)、《钢铁产品牌号表示方法》（GB/T 221——2008)和《优质碳素结构钢》（GB/T 699—2015)的规定，非合金钢牌号的表示方法如下：(1)通用碳素结构钢采用代表屈服强度的字母“Q”、屈服强度的数值（单位为MPa)和质量等级符号、脱氧方法符号（“Z”与“TZ”符合可省略）表示，按顺序组成牌号。

大型铸件用低合金铸钢的牌号及化学成分(摘自JB/T 6402—1992)（1）中国GB标准一般工程用碳素铸钢|[GB/T 11352—1989]a. 一般工程用碳素铸钢的钢号与化学成分，见表5-1。

表5-1 一般工程用碳素钢的钢号与化学成分 (质量分数) （%）钢号旧钢号 C Si Mn P≤ S≤残余元素（≤）ZG200-400 ZG15 <= <= <= Cr<=<=<=<=<=ZG230-450 ZG25 <= <= <=ZG270-500 ZG35 <= <= <=ZG310-570 ZG45 <= <= <=ZG340-640 ZG55 <= <= <=①实际碳含量上限每减少ω（C）% ,允许实际锰含量上限超出ω（Mn）%。

对ZG200-400的锰含量ω（Mn）%，其余4个钢号的锰含量最高为 %。

②残余元素总含量不得超过%；如需方无要求，残余元素可不作分析。

b. 一般工程用碳素钢的力学性能，见表5―2。

表5－2 一般工程用碳素钢的力学性能钢号热处理力学性能（不小于）正火或退火温度 / ℃回火温度/ ℃σ/MPa σ/MPa δ(%) ψ (%) AKVJ Akv/(J/cm2)ZG200-400 920－940 ------ 400 200 25 40 30ZG230-450 890-910 620-680 450 230 22 32 25ZG270-500 880-900 620-680 500 270 18 25 22ZG310-570 870-890 620-680 570 310 15 21 15ZG340-640 840-860 620-680 640 340 10 18 10①表中为室温力学性能，适于厚度<=100mm的铸件②伸长率和冲击吸收功Akv根据双方协议选择。

1.牌号：GB-T 700-2006 碳素结构钢本标准所包含的钢牌号有：Q195、Q215、Q235、Q275GB-T 699-1999 优质碳素结构钢本标准使用于直径或厚度不大于250mm的优质碳素结构钢棒材。

经供需方协商也可提供大于250mm的棒材。

主要牌号由08F、10F、15F、08、10、15、20、25、30、35、40、45、50、55、60、65、70、75、80、85、15Mn、25Mn、30Mn、35Mn、40Mn、45Mn、50Mn、60Mn、70Mn、GB-T 3077-1999 合金结构钢本标准使用于直径或厚度不大于250mm的合金结构钢棒材。

经供需方协商也可提供大于250mm的棒材GB-T 3077-1999 低合金高强度结构钢牌号有：Q345、Q390、Q420、Q460、Q500、Q460、Q550、Q620、Q690(8个)2.化学成分GB-T 700-2006 碳素结构钢表中C含量从0.12%（Q195）过渡到0.24%（Q275A），且随着A\B\C\D等级的提高，碳含量下降。

D级钢应在质量证明书中注明细化晶粒元素的含量。

当采用铝脱氧是，钢种酸溶铝含量不应小于0.015%，或总铝含量不应小于0.020%。

钢种残余元素铬、镍、铜含量应各不大于0.30%，氮含量应不大于0.008%。

如供方能保证，可不做分析。

氮含量允许超过0.008%，但氮含量每增加0.001%，磷的最大含量应减少0.005%，熔炼分析氮的最大含量应不大于0.012%；如果钢种的酸溶铝含量不小于0.015%或总铝含量不小于0.020%，氮的含量上限值可不受限。

经需方同意，A级钢的Cu含量可不大于0.35%。

质量上中注明即可。

钢种砷的含量应不大于0.08%。

GB-T 699-1999 优质碳素结构钢表中C含量从0.05%（08F）过渡到0.75%（70Mn）使用废钢冶炼的钢允许含铜量不大于0.30%热压力加工用钢的铜含量应不大于0.2%铅浴淬火钢丝用的35～85钢的锰含量为0.3%～0.6%；65Mn和75Mn钢的锰含量为0.70%～1.00%，铬含量不大于0.10%，镍含量不大于0.15%，铜含量不大于0.20%08钢用铝脱氧冶炼镇静钢，锰含量下限为0.25%，硅含量不大于0.030%，铝含量为0.02%～0.07%.此时钢的牌号为08Al。

钢的分类、执行标准、牌号、主要特点和用途整理：傅登兵钢是指以铁为主要元素、含碳量一般在2%以下并含有其他元素的材料。

中华人民共和国国家标准“钢分类”（GB/T13304-1999）参照采用国际标准，对钢的分类做出了具体的规定。

该标准第一部分规定了按照化学成分对钢进行分类的基本原则，将钢分为非合金钢、低合金钢和合金钢三大类，并且规定了非合金钢、低合金钢和合金钢中合金元素的含量的基本界限值。

该标准第二部分规定了非合金钢、低合金钢和合金钢按主要质量等级、主要性能及使用特性分类的基本原则和要求。

根据分类目的的不同，可以按照不同的方法对钢进行分类。

常用的分类方法有：按冶金方法分类、按化学成分分类、按冶金质量分类、按金相组织分类、按使用加工方法和按用途分类。

1. 按冶金方法分类根据冶炼方法和冶炼设备的不同，钢可以分为电炉钢、平炉钢和转炉钢三大类。

按炉衬材料的不同每大类又可分为碱性和酸性两类。

电炉钢还可以分为电弧炉钢、感应炉钢、真空感应炉钢和电渣炉钢等。

转炉钢还可以分为底吹、侧吹、顶吹和纯氧吹炼等转炉钢。

平炉钢多为碱性，平炉钢由于冶炼时间长、能耗高，正在逐步被淘汰。

按脱氧程度和浇注制度的不同可分为沸腾钢、半镇静钢、镇静钢和特殊镇静钢，在表1中分别用（F）、（b）、（Z）和（TZ）表示冶炼时钢的脱氧方法。

沸腾钢为脱氧不完全的钢，在冶炼后期，钢中不加脱氧剂（如硅、铝等），浇注时钢液在钢锭模内产生沸腾现象（气体逸出）。

这类钢的特点是钢中含硅量很低，标准规定含硅量不高于0.07%，这类钢的优点是钢的收得率高，生产成本低，表面质量和深冲性能好。

缺点是钢的杂质多，成分偏析较大，因而性能不均匀。

镇静钢是完全脱氧的钢，浇注时钢液镇静不沸腾。

钢的组织致密，偏析小，质量均匀。

合金钢一般都是镇静钢。

半镇静钢是脱氧较完全的钢。

脱氧程度介于沸腾钢和镇静钢之间，浇注时有沸腾现象，但与沸腾钢相比较，沸腾现象较弱。

这类钢具有沸腾钢和镇静钢某些优点。
