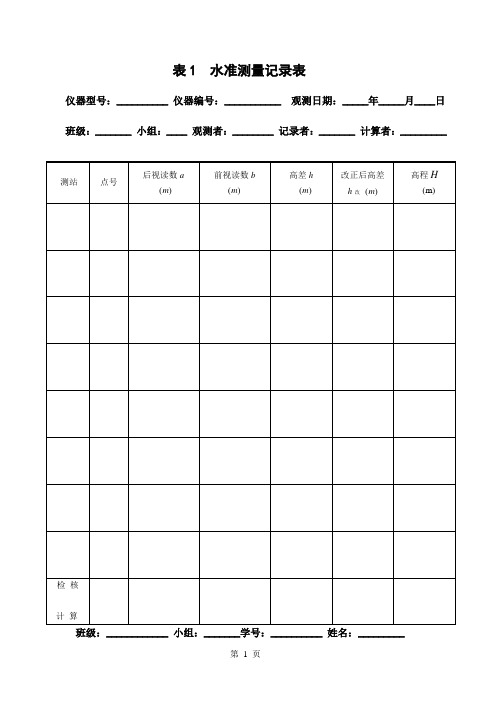

测回法测角测距记录表

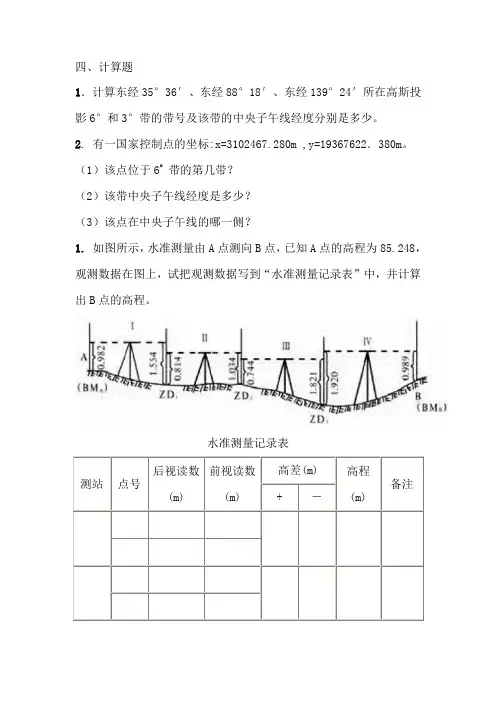

四、计算题1．计算东经35°36′、东经88°18′、东经139°24′所在高斯投影6°和3°带的带号及该带的中央子午线经度分别是多少。

2.有一国家控制点的坐标:x=3102467.280m ,y=19367622．380m。

（1）该点位于6˚带的第几带？（2）该带中央子午线经度是多少？（3）该点在中央子午线的哪一侧？1.如图所示，水准测量由A点测向B点，已知A点的高程为85.248，观测数据在图上，试把观测数据写到“水准测量记录表”中，并计算出B点的高程。

水准测量记录表测站点号后视读数(m) 前视读数(m)高差(m) 高程(m)备注+ －∑计算检核2.有一条附和水准路线如下图，其观测数值标于图上，已知A点高程为HA=86.346m，B点高程为HB=87.201m。

求1、2、3、4点的高程。

(mm)3.如下图所示为水准仪i角检验示意图，仪器读数为a1＝1.865，b1＝1.563，a2＝1.924，b2＝1.647；量得距离S1＝80m，S2＝5m；求：⑴水准仪的i角是多少？⑵如何校正i角？4. 在水准a BM 和b BM 之间进行普通水准测量，测得各测段的高差及其测站数n i 如下图所示。

试将有关数据填在水准测量高差调整表中（见下表），最后请在水准测量高差调整表中，计算出水准点1和2 的高程（已知a BM 的高程为5.612m ，b BM 的高程为5.412m ）。

表：水准测量高程调整表点号测站数 实测高差（m ） 改正数(mm. ) 改正后高差(m) 高程(m)a BM5.61212A点，后照准C点，水平度盘的读数为6º23′30″和95º48′00″；盘右位置照准C点，后照准A点，水平度盘读数分别为275º48′18″和186º23′18″，试记录在测回法测角记录表中（见下表），并计算该测回角值是多少？3. 某经纬仪竖盘注记形式如下所述，将它安置在测站点O，瞄准目标P，盘左是竖盘读数是112º34′24″，盘右时竖盘读数是247º22′48″。

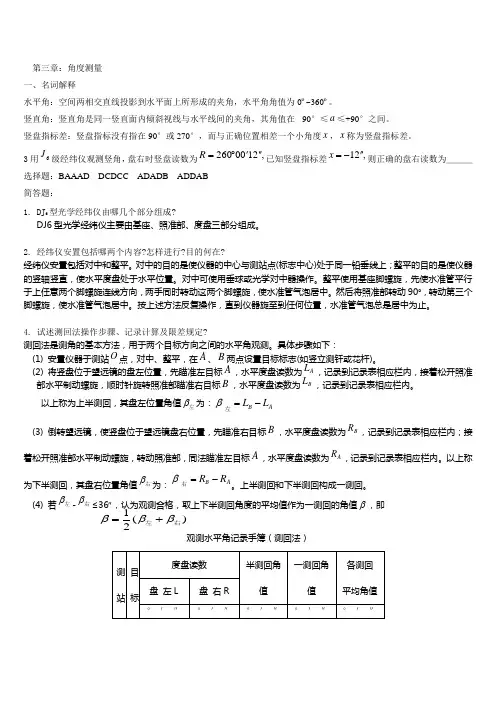

第三章：角度测量 一、名词解释水平角：空间两相交直线投影到水平面上所形成的夹角，水平角角值为0º~360º。

竖直角：竖直角是同一竖直面内倾斜视线与水平线间的夹角，其角值在 -90°≤a ≤+90°之间。

竖盘指标差：竖盘指标没有指在90°或270°，而与正确位置相差一个小角度x ，x 称为竖盘指标差。

3用6J 级经纬仪观测竖角，盘右时竖盘读数为,2100260'''︒=R 已知竖盘指标差,21''-=x 则正确的盘右读数为＿＿＿选择题：BAAAD DCDCC ADADB ADDAB 简答题：1. DJ 6型光学经纬仪由哪几个部分组成?DJ6型光学经纬仪主要由基座、照准部、度盘三部分组成。

2. 经纬仪安置包括哪两个内容?怎样进行?目的何在?经纬仪安置包括对中和整平。

对中的目的是使仪器的中心与测站点(标志中心)处于同一铅垂线上；整平的目的是使仪器的竖轴竖直，使水平度盘处于水平位置。

对中可使用垂球或光学对中器操作。

整平使用基座脚螺旋，先使水准管平行于上任意两个脚螺旋连线方向，两手同时转动这两个脚螺旋，使水准管气泡居中。

然后将照准部转动908，转动第三个脚螺旋，使水准管气泡居中。

按上述方法反复操作，直到仪器旋至到任何位置，水准管气泡总是居中为止。

4. 试述测回法操作步骤、记录计算及限差规定?测回法是测角的基本方法，用于两个目标方向之间的水平角观测。

具体步骤如下：(1) 安置仪器于测站O 点，对中、整平，在A 、B 两点设置目标标志(如竖立测钎或花杆)。

(2) 将竖盘位于望远镜的盘左位置，先瞄准左目标A ，水平度盘读数为A L ，记录到记录表相应栏内，接着松开照准部水平制动螺旋，顺时针旋转照准部瞄准右目标B ，水平度盘读数为B L ，记录到记录表相应栏内。

以上称为上半测回，其盘左位置角值左β为：A B L L -=左β(3) 倒转望远镜，使竖盘位于望远镜盘右位置，先瞄准右目标B ，水平度盘读数为B R ，记录到记录表相应栏内；接着松开照准部水平制动螺旋，转动照准部，同法瞄准左目标A ，水平度盘读数为A R ，记录到记录表相应栏内。

第四章角度测量与距离测量第一节角度测量原理地面点的平面位置，往往通过测定水平角度和丈量距离来计算坐标。

该点的高程，除了用水准测量方法确定外，还可以通过测定竖直角用三角高程测量方法确定。

因此，测定水平角和竖直角都是测量的基本工作，统称为角度测量。

一、水平角测量原理水平角是指过空间两条相交方向线所作的铅垂面间所夹的二面角，角值为0°~360°，水平角也可是理解为过空间两条相交方向线在水平面内的投影之间的夹角。

如图4—1所示，空间两直线OA和OB相交于点O，将点O、A、B沿铅垂方向投影到水平面上，得相应的投影点O1、A1、B1，水平线O1A1和O1B1的夹角β就是过两方向线所作的铅垂面间的夹角，即水平角。

在图4—1中，空间二面角β的测量方法是在与两个铅垂面的交线OO1垂直的平面上安置一水平度盘，使得交线OO1经过度盘中心，并且度盘处于水平状态，对以交点O为中心的水平方向线的方向值能方便地进行度量，通过望远镜瞄准远处的目标A和B，进而给出OA和OB方向线，在水平度盘上的读数分别为a和b，水平角β为两个方向读数之差：β（4—1）=ab-图4—1 水平角测量原理二、竖直角测量原理竖直角是指在同一铅垂面内，某目标方向的视线与水平线间的夹角α，也称高度角，竖直角的角值为-90°~+90°，竖直角也可以理解为某目标方向与其在水平面内投影的夹角。

视线与铅垂线的夹角称为天顶距，天顶距z 的角值范围为0~180°。

图4—2中，Z 为A 方向视线的天顶距读数。

图4—2 竖直角测量原理当视线在水平线以上时竖直角称为仰角，角值规定为正值；视线在水平线以下时为俯角，角值规定为负值。

为了测得竖直角，在经纬仪上还须安置一个竖直度盘，要使得该度盘位于铅垂面内，且该度盘中心要投影到测点上。

竖直角的大小为视线在竖盘上的读数与水平线读数之差。

通常情况下，当视线水平时，竖直度盘上的读数为90°或270°。

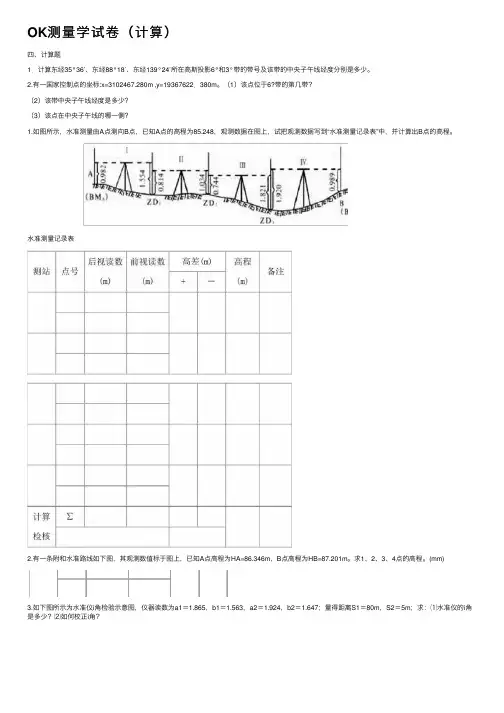

OK测量学试卷（计算）四、计算题1．计算东经35°36′、东经88°18′、东经139°24′所在⾼斯投影6°和3°带的带号及该带的中央⼦午线经度分别是多少。

2.有⼀国家控制点的坐标:x=3102467.280m ,y=19367622．380m。

（1）该点位于6?带的第⼏带？（2）该带中央⼦午线经度是多少？（3）该点在中央⼦午线的哪⼀侧？1.如图所⽰，⽔准测量由A点测向B点，已知A点的⾼程为85.248，观测数据在图上，试把观测数据写到“⽔准测量记录表”中，并计算出B点的⾼程。

⽔准测量记录表2.有⼀条附和⽔准路线如下图，其观测数值标于图上，已知A点⾼程为HA=86.346m，B点⾼程为HB=87.201m。

求1、2、3、4点的⾼程。

(mm)3.如下图所⽰为⽔准仪i⾓检验⽰意图，仪器读数为a1＝1.865，b1＝1.563，a2＝1.924，b2＝1.647；量得距离S1＝80m，S2＝5m；求：⑴⽔准仪的i⾓是多少？⑵如何校正i⾓？4. 在⽔准aBM 和bBM 之间进⾏普通⽔准测量，测得各测段的⾼差及其测站数n i 如下图所⽰。

试将有关数据填在⽔准测量⾼差调整表中（见下表），最后请在⽔准测量⾼差调整表中，计算出⽔准点1和2 的⾼程（已知a BM 的⾼程为5.612m ，bBM 的⾼程为5.412m ）。

表：⽔准测量⾼程调整表A点，后照准C点，⽔平度盘的读数为6o23′30″和95o48′00″；盘右位置照准C点，后照准A点，⽔平度盘读数分别为275o48′18″和186o23′18″，试记录在测回法测⾓记录表中（见下表），并计算该测回⾓值是多少？表：测回法测⾓记录表3. 某经纬仪竖盘注记形式如下所述，将它安置在测站点O，瞄准⽬标P，盘左是竖盘读数是112o34′24″，盘右时竖盘读数是247o22′48″。

试求（1）⽬标P 的竖直⾓；（2）判断该仪器是否有指标差存在？是否需要校正？（竖盘盘左的注记形式：度盘顺时针刻划，物镜端为0o，⽬镜端为180o，指标指向90o 位置）4.在⽅向观测法的记录表中，完成其记录的计算⼯作。

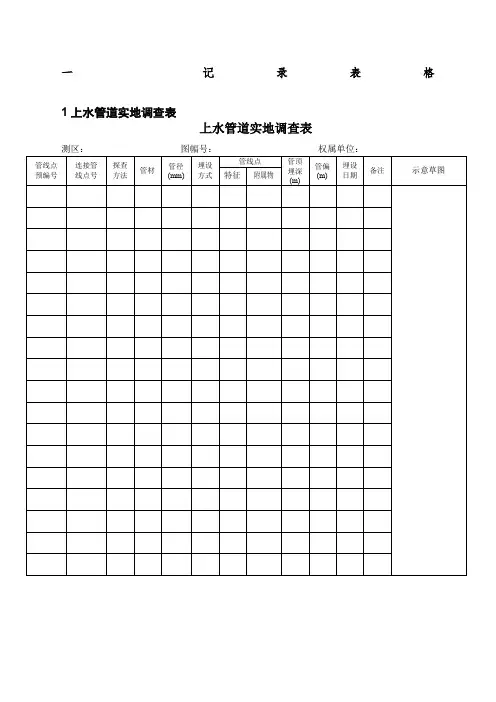

一记录表格1上水管道实地调查表上水管道实地调查表测区：图幅号：权属单位：调查者（检查者）：记录者：作业日期：2污（雨）水管道实地调查表污（雨）水管道实地调查表测区：图幅号：权属单位：调查者（检查者）：记录者：作业日期：3煤气管道实地调查表煤气管道实地调查表测区：图幅号：权属单位：调查者（检查者）：记录者：作业日期：4电力管道实地调查表电力管道实地调查表测区：图幅号：权属单位：调查者（检查者）：记录者：作业日期：5电信管道实地调查表电信管道实地调查表测区：图幅号：权属单位：调查者（检查者）： 记录者： 作业日期：6工业管道实地调查表工业管道实地调查表测区： 图幅号： 权属单位：调查者（检查者）：记录者：作业日期：7新增地下管线调查成果表新增地下管线调查成果表调查者：记录者：调查日期：8房屋查丈原图房屋查丈原图查丈人：年月日深圳市研究研究院9水准测量观测手簿（）等水准测量观测手簿测自：测至：第页总第页观测者：记录者：仪器型号：仪器号：10导线外业观测手簿（）级导线水平角手簿仪器型号：观测者：测站：气温：第页（）级导线垂直角手簿地界测量外业记录12水准标尺分米分划误差的测定水准标尺分米分划误差的测定标尺：年月日观测者：检查尺：记录者：水准标尺名义米长的测定标尺：年月日观测者：检查尺：记录者：倾斜观测记录表15界桩放（测）点关系略图界桩放（测）点关系略图测量起算成果边长和方位角计算表二检查表格1测量技术检查卡片测量技术检查卡片2 地下管线接边点数据对比统计表地下管线接边点数据对比统计表注：表中N为新探测或本测区管线点成果；W为原探测或邻测区管线点成果制表：制表日期：检查者：检查日期：3明显管线点检查记录表明显管线点检查记录表测区：施工单位：检查：记录：年月日4隐蔽管线点检查记录表隐蔽管线点检查记录表施工单位：检查：记录：年月日5导线精度统计表统计者：校对：6隐蔽管线点开挖检查记录表隐蔽管线点开挖检查记录表测区：7 测绘项目成果校审验收表测绘项目成果校审验收表8项目检查验收表9测绘工程技术设计书评审记录深圳市勘察研究院零星测绘工程质量审核记录11测绘施工环境安全检查记录表测绘施工环境安全检查记录表受检负责人签字12房产测绘校审过程记录表14测绘工程质量整改通知单测绘工程质量整改通知单15管线探查工作量及质检量统计表管线探查工作量及质检量统计表测区：月份：施工单位：检查级别：年月日三计算表格1高程计算计算者检验者2三角高程路线计算三角高程路线计算3经纬仪导线计算表计算者：检查者：4待定点、水平角、垂直角观测记录计算表待定点、水平角、垂直角观测记录计算表第页测站：日期：仪器：X：Y四成果表格1管线点成果表管线点成果表制表：校对：检查：2水平位移量统计表3 导线点成果表4沉降点高程及沉降量统计表沉降点高程及沉降量统计表（）5倾斜量统计表制表：校对：目录一记录表格 (1)1上水管道实地调查表 (1)2污（雨）水管道实地调查表 (1)3煤气管道实地调查表 (2)4电力管道实地调查表 (3)5电信管道实地调查表 (4)6工业管道实地调查表 (5)7新增地下管线调查成果表 (7)8房屋查丈原图 (7)9水准测量观测手簿 (9)10导线外业观测手簿 (10)11地界测量外业记录 (10)12水准标尺分米分划误差的测定 (11)13水准标尺名义米长的测定 (12)14倾斜观测记录表 (13)15界桩放（测）点关系略图 (14)16边长和方位角计算表 (15)二检查表格 (16)1测量技术检查卡片 (16)2地下管线接边点数据对比统计表 (18)3明显管线点检查记录表 (18)4隐蔽管线点检查记录表 (19)5导线精度统计表 (20)6隐蔽管线点开挖检查记录表 (22)7测绘项目成果校审验收表 (23)8项目检查验收表 (23)9测绘工程技术设计书评审记录 (24)10零星测绘工程质量审核记录 (25)11测绘施工环境安全检查记录表 (26)12房产测绘校审过程记录表 (27)13水准精度统计表 (28)14测绘工程质量整改通知单 (29)15管线探查工作量及质检量统计表 (30)三计算表格 (31)1高程计算 (31)2三角高程路线计算 (32)3经纬仪导线计算表 (33)4待定点、水平角、垂直角观测记录计算表 (34)四成果表格 (35)1管线点成果表 (35)2水平位移量统计表 (36)3导线点成果表 (37)4沉降点高程及沉降量统计表 (37)5倾斜量统计表 (38)测绘常用记录表格样本深圳市勘察研究院有限公司测绘公司2007．10。

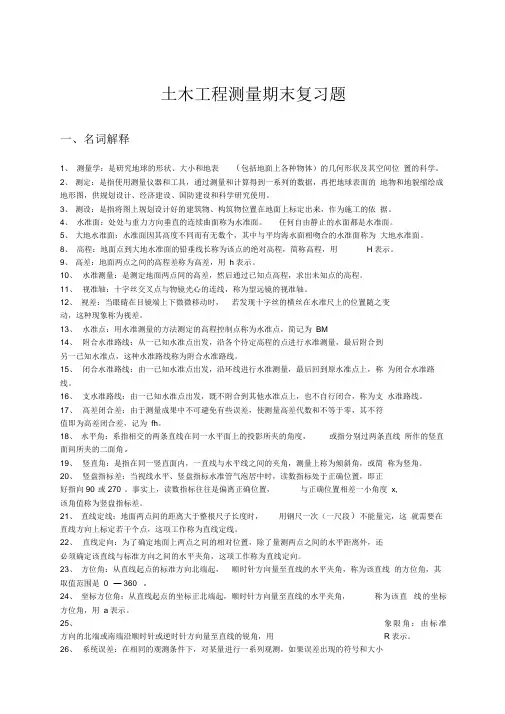

土木工程测量期末复习题一、名词解释1、测量学：是研究地球的形状、大小和地表（包括地面上各种物体）的几何形状及其空间位置的科学。
