环氧树脂灌封材料工艺性探讨

环氧树脂灌浆材料介绍1．环氧灌浆料的工程应用环氧灌浆料作为一种化学灌浆材料，与普通混凝土相比，具有强度高，粘结力强，耐化学腐蚀，耐寒，耐热，耐冲击和振动等优点，在工程中的应用取得了良好的效果。

广泛用于混凝土裂缝修补、混凝土构件的加固补强，易受化学侵蚀的设备基础区域灌浆，机械设备的地脚螺栓、机座与混凝土基础之间的灌浆，压缩机、泵、冲压机、粉碎机、球磨机等高振动性设备的二次灌浆安装。

轨道基础、桥梁支撑座等受强压力区域灌浆预制构件的灌浆等。

2．环氧灌浆料的组成环氧灌浆料主要由环氧树脂、固化剂、稀释剂、增韧剂、填料、骨料以及其他助剂等组成。

环氧灌浆料的各组分对其性能有很大的影响，选择合适的各组分类型及用量，才能配制出性能优良的环氧灌浆料。

(1 环氧树脂是灌浆料的主体，常温条件下本身不会固化，加入固化剂能进行交联固化反应，生成体型网状结构，具有许多优良性能。

(2 固化剂用于和环氧树脂进行固化反应，类型很多, 如脂肪族胺类、芳香族胺类、酸酐类、其它树脂类等。

固化剂选择得当，可在满足工程性能要求的同时改善工艺操作条件。

(3 稀释剂可以降低环氧树脂的粘度，满足灌浆料可灌性的要求。

采用活性稀释剂，参与环氧树脂和固化剂的交联反应，没有小分子挥发物，为百分之百的固含量，对环境友好，性能优秀。

(4 增韧剂可以增加环氧树脂的韧性，改善环氧树脂固化物的脆性，提高抗弯及抗冲强度。

在使固化物的抗压强度下降很少的同时，增韧剂的加入可大幅提高环氧树脂固化物的抗拉强度。

(5 填料的加入可以减少环氧树脂的用量，降低成本。

如应用得当，还可以减小热膨胀系数、收缩率、放热温度等。

(6 骨料的加入不仅可以减少环氧树脂的用量，还可以减少环氧树脂固化后体积的收缩并有助于提高灌浆料的抗压强度。

骨料可用石英砂和细卵石适当级配，用于体积较大的灌浆处。

(7 助剂的用量虽然较小，但是作用不可忽视，对产品的机械性能，电气性能，耐湿热老化性能等帮助很大。

通常使用的有偶联剂、润湿分散剂、消泡剂、抗老剂等，必要时也包括环氧色浆等。

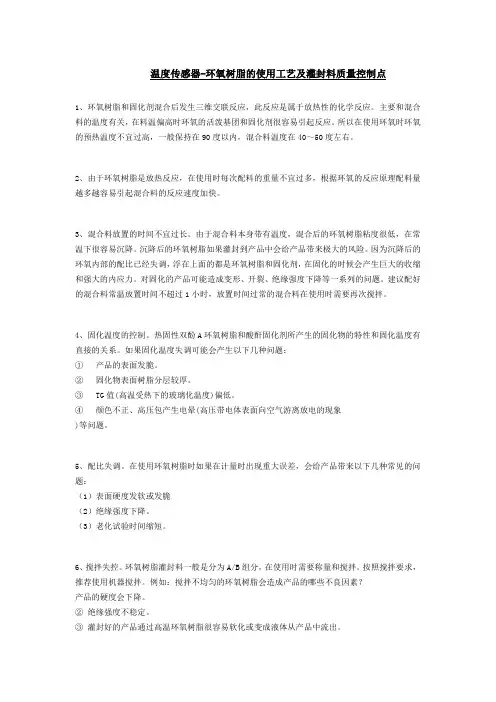

1、环氧树脂和固化剂混合后发生三维交联反应，此反应是属于放热性的化学反应。

主要和混合料的温度有关，在料温偏高时环氧的活泼基团和固化剂很容易引起反应。

所以在使用环氧时环氧的预热温度不宜过高，一般保持在90度以内，混合料温度在40～50度左右。

2、由于环氧树脂是放热反应，在使用时每次配料的重量不宜过多，根据环氧的反应原理配料量越多越容易引起混合料的反应速度加快。

3、混合料放置的时间不宜过长。

由于混合料本身带有温度，混合后的环氧树脂粘度很低，在常温下很容易沉降。

沉降后的环氧树脂如果灌封到产品中会给产品带来极大的风险。

因为沉降后的环氧内部的配比已经失调，浮在上面的都是环氧树脂和固化剂，在固化的时候会产生巨大的收缩和强大的内应力。

对固化的产品可能造成变形、开裂、绝缘强度下降等一系列的问题。

建议配好的混合料常温放置时间不超过1小时，放置时间过常的混合料在使用时需要再次搅拌。

4、固化温度的控制。

热固性双酚A环氧树脂和酸酐固化剂所产生的固化物的特性和固化温度有直接的关系。

如果固化温度失调可能会产生以下几种问题：①产品的表面发脆。

②固化物表面树脂分层较厚。

③ TG值(高温受热下的玻璃化温度)偏低。

④颜色不正、高压包产生电晕(高压带电体表面向空气游离放电的现象)等问题。

5、配比失调。

在使用环氧树脂时如果在计量时出现重大误差，会给产品带来以下几种常见的问题：（1）表面硬度发软或发脆（2）绝缘强度下降。

（3）老化试验时间缩短。

6、搅拌失控。

环氧树脂灌封料一般是分为A/B组分，在使用时需要称量和搅拌。

按照搅拌要求，推荐使用机器搅拌。

例如：搅拌不均匀的环氧树脂会造成产品的哪些不良因素？产品的硬度会下降。

②绝缘强度不稳定。

③灌封好的产品通过高温环氧树脂很容易软化或变成液体从产品中流出。

环氧树脂灌封料质量控制点环氧树脂灌封料质量控制点1、检测项目：外观、粘度、凝胶、固化物硬度、绝缘强度。

2、检测方法：外观：采用目测观看颜色和杂质。

变压器环氧树脂灌封工艺
变压器环氧树脂灌封工艺是一种应用封装技术的一项重要技术，一般用于封装各种电力变压器的浸渗瓷绝缘。

环氧树脂灌封工艺围绕相应的瓷绝缘，充分发挥环氧树脂灌封剂强度高、施工方便、耐环境等优点，是电力变压器瓷绝缘封装技术的一种新兴技术。

首先，根据封装技术进行严格的检查和准备，并对瓷绝缘进行空灌和洗涤，以清除金属灰渣和其他外来物质；然后将塑料管和挖沟机安装在变压器并将其置于环氧树脂灌封剂容器中，连接气泵，以确保向瓷绝缘内部持续输入环氧树脂灌封剂；接着，以封闭护罩引导环氧树脂灌封剂流向空腔，阻挡其他介质的流入，以防止空腔填充量和质量问题；最后，以常温方式对环氧树脂灌封剂进行固化，以完成瓷绝缘的封装。

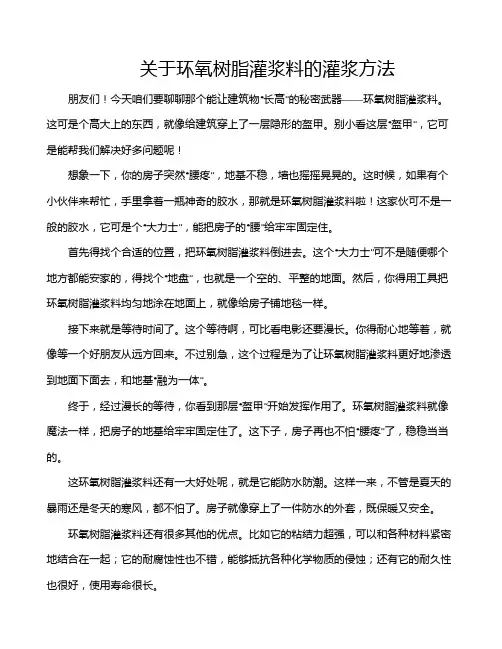

关于环氧树脂灌浆料的灌浆方法朋友们！今天咱们要聊聊那个能让建筑物“长高”的秘密武器——环氧树脂灌浆料。

这可是个高大上的东西，就像给建筑穿上了一层隐形的盔甲。

别小看这层“盔甲”，它可是能帮我们解决好多问题呢！想象一下，你的房子突然“腰疼”，地基不稳，墙也摇摇晃晃的。

这时候，如果有个小伙伴来帮忙，手里拿着一瓶神奇的胶水，那就是环氧树脂灌浆料啦！这家伙可不是一般的胶水，它可是个“大力士”，能把房子的“腰”给牢牢固定住。

首先得找个合适的位置，把环氧树脂灌浆料倒进去。

这个“大力士”可不是随便哪个地方都能安家的，得找个“地盘”，也就是一个空的、平整的地面。

然后，你得用工具把环氧树脂灌浆料均匀地涂在地面上，就像给房子铺地毯一样。

接下来就是等待时间了。

这个等待啊，可比看电影还要漫长。

你得耐心地等着，就像等一个好朋友从远方回来。

不过别急，这个过程是为了让环氧树脂灌浆料更好地渗透到地面下面去，和地基“融为一体”。

终于，经过漫长的等待，你看到那层“盔甲”开始发挥作用了。

环氧树脂灌浆料就像魔法一样，把房子的地基给牢牢固定住了。

这下子，房子再也不怕“腰疼”了，稳稳当当的。

这环氧树脂灌浆料还有一大好处呢，就是它能防水防潮。

这样一来，不管是夏天的暴雨还是冬天的寒风，都不怕了。

房子就像穿上了一件防水的外套，既保暖又安全。

环氧树脂灌浆料还有很多其他的优点。

比如它的粘结力超强，可以和各种材料紧密地结合在一起；它的耐腐蚀性也不错，能够抵抗各种化学物质的侵蚀；还有它的耐久性也很好，使用寿命很长。

所以啊，当我们遇到地基不稳、墙体开裂等问题时，不妨试试用环氧树脂灌浆料来解决问题。

这样，我们的建筑物就能更加坚固、安全了。

最后再唠叨一句，虽然环氧树脂灌浆料是个好东西，但我们也要注意保护环境哦。

毕竟，它不是随便就能搞定所有问题的。

我们要合理使用，让环氧树脂灌浆料发挥出最大的作用，而不是成为破坏环境的罪魁祸首。

关于环氧树脂灌浆料的介绍就到这里啦。

简述环氧树脂封装工艺
环氧树脂封装工艺是一种常见的电子元器件封装技术，其主要原理是将电子元器件放入环氧树脂中进行封装，以保护元器件不受外界环境的影响。

下面将从材料选择、工艺流程、特点等方面进行详细介绍。

一、材料选择
1. 环氧树脂：环氧树脂是一种高分子化合物，具有优异的绝缘性能和机械强度，常用于电子元器件的封装。

2. 硬化剂：硬化剂是环氧树脂的重要组成部分，能够使环氧树脂快速固化，并提高其机械性能。

3. 填充物：填充物可以增加环氧树脂的强度和硬度，常用的填充物有石墨、玻璃纤维等。

二、工艺流程
1. 准备工作：首先需要准备好所需材料和设备，并对电子元器件进行清洗和干燥处理。

2. 混合材料：将环氧树脂、硬化剂和填充物按比例混合均匀。

3. 封装：将电子元器件放入封装模具中，倒入混合好的环氧树脂，待固化后取出即可。

4. 固化：环氧树脂需要一定时间进行固化，通常需要在恒温恒湿条件下进行。

三、特点
1. 绝缘性能好：环氧树脂具有优异的绝缘性能，可以有效保护电子元
器件不受外界环境的影响。

2. 机械强度高：环氧树脂可以增加电子元器件的机械强度和硬度，提
高其抗震动和抗振动能力。

3. 耐温性好：环氧树脂具有较高的耐温性能，在高温环境下也能保持
稳定性能。

4. 工艺简单：环氧树脂封装工艺相对简单，不需要复杂的设备和技术，容易掌握。

综上所述，环氧树脂封装工艺是一种常见的电子元器件封装技术，具
有绝缘性能好、机械强度高、耐温性好等特点。

在实际应用中，需要
注意材料选择和工艺流程，以保证封装质量和稳定性。

动力电池包工艺系列——导热灌封胶（环氧树脂胶、硅橡胶、聚氨酯）动力电池模组内部,传热、减震、密封、焊点保护等等,应用胶的地方不止一两处,今天从导热灌封胶的角度,整理环氧树脂胶、硅橡胶、聚氨酯三种主要基材对应的导热胶性质和工艺方法。

1 本征导热和填料导热将导热填料填充在高分子材料基体中制成导热胶粘剂,其导热性能主要取决于填料的种类,还与填料在基体中的分布等有关。

因此,填料的用量、粒径、表面处理等均将影响环氧树脂导热胶粘剂的导热性能。

当填料可以均匀分布在环氧树脂基体中并且可以使填料在合适的用量下形成导热通路时,导热性能最佳。

通常粒径越大,越容易形成导热通路,导热性能就越好。

对于填充型导热胶粘剂,界面是热阻形成的主要原因,通过对填料表面进行改性,增强界面作用力,可以在一定程度上提高导热性能。

本征型导热胶粘剂不使用导热填料,仅仅依靠聚合物在成型加工过程中通过改变分子链结构,进而改变结晶度,从而增强导热性能。

高聚物由于相对分子质量的多分散性,很难形成完整的晶格。

目前,通过化学合成法制备的具有高热导率的结构聚合物主要有聚苯胺、聚乙炔、聚吡咯等,它们主要依靠分子内共轭Ⅱ键进行电子导热,这类材料通常也具有优良的导电性能. 本征型导热胶粘剂由于生产工艺过于复杂、可实施性差,而不为人们所选择。

填充型导热胶粘剂通过控制填料在基体中的分布,形成连续的导热网络,进而增强胶粘剂的导热性能。

常用的导热填料有金属材料(Fe、Mg、Al、Cu、Ag)、碳基材料( 碳纳米管、石墨烯、石墨)、氧化物(Al2O3、ZnO、BeO、SiO2)、氮化物(AlN、BN、Si3N4)。

其中金属材料与碳基材料多为非绝缘材料,金属氧化物、氮化物多为绝缘材料。

作为导热填料,应该具备以下基本要求:高导热系数、不与聚合物基体发生反应、化学和热稳定性良好等。

导热填料与聚合物形成的复合材料导热性能的好坏取决于填料本身的导热率、填料在基体树脂中的填充情况、填料与基体之间的相互作用。

一、环氧树脂的粘接特点及基本原理1、环氧树脂粘接的基本原理：环氧树脂粘接是由两种力量产生的，一是机械粘附力。

即当粘接剂处于液态时，渗入到洁净的被粘接表面的孔隙中，待粘接剂固化后便形成了一种机械结合的锚固力；二是化学粘合力，因为环氧树脂分子结构中含有脂肪族羟基醚基及其中极为活泼的环氧基。

由于羟基和醚基的极性，使得环氧树脂分子和相邻表面之间产生电磁吸力，而且环氧基与含有活泼氢的金属表面起反应而生成化学勾健，既在胶层间产生了分子之间结合。

这种结合被称为化学粘合力，一般认为环氧树脂粘合力主要是由于化学粘合力起作用。

2、环氧树脂粘接的特点：2.1 可粘接各种材料，对金属与金属、金属与非金属、非金属与非金属之间均有较强的粘合能力。

2.2 有较高的粘接强度及其他的物理性能（表1）2.3 粘结工艺简单，容易掌握，经济效果好。

如有一台100m长裂纹的拖拉机发动机机体，仅用几元钱即可修复，且两天之内既可装车使用。

修复一根输油管只需几角钱。

2.4胶合缝处具有不漏气、不漏油、不漏水和耐化学药品腐蚀等优良特性。

2.5粘结表面可进行机械加工。

2.6粘结过程中，不需要对工件进行高温度处理，因此，对零件金相组织无影响。

2.7收缩性较小，其收缩率为1—2%；如填加适当填料其收缩率可达到0.1-0.2%，环氧树脂的耐温性较好，可在150-200℃温度范围内长期工作，其耐寒性可达-50℃—55℃。

2.8粘结表面较脆、耐冲性性能较差，粘结固化后无毒。

二、环氧树脂粘结剂的组成及其性能环氧树脂和固化剂是环氧树脂粘结剂的基本成份，但为了改变粘结层的韧性、抗磨性、耐热性、硬度及工艺性等，可加适量的增塑剂、填料和稀释剂。

1、环氧树脂：环氧树脂一般是指双酚A型环氧树脂，即由环氧氯丙烷与双酚A在碱的作用下缩合而成的高聚物，它具有一般高分子聚合物的通性。

根据不同条件，可以制得不同分子量的环氧树脂，其分子量在300-7000之间。

环氧树脂按分子量的不同，可分为低分子量、中分子量和高分子量三种。

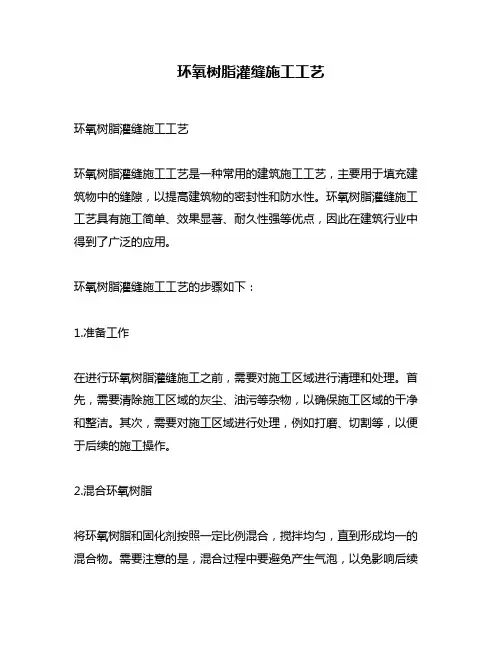

环氧树脂灌缝施工工艺环氧树脂灌缝施工工艺环氧树脂灌缝施工工艺是一种常用的建筑施工工艺，主要用于填充建筑物中的缝隙，以提高建筑物的密封性和防水性。

环氧树脂灌缝施工工艺具有施工简单、效果显著、耐久性强等优点，因此在建筑行业中得到了广泛的应用。

环氧树脂灌缝施工工艺的步骤如下：1.准备工作在进行环氧树脂灌缝施工之前，需要对施工区域进行清理和处理。

首先，需要清除施工区域的灰尘、油污等杂物，以确保施工区域的干净和整洁。

其次，需要对施工区域进行处理，例如打磨、切割等，以便于后续的施工操作。

2.混合环氧树脂将环氧树脂和固化剂按照一定比例混合，搅拌均匀，直到形成均一的混合物。

需要注意的是，混合过程中要避免产生气泡，以免影响后续的施工效果。

3.灌缝施工将混合好的环氧树脂倒入灌缝器中，然后将灌缝器插入需要灌缝的缝隙中。

在灌缝的过程中，需要逐渐将灌缝器向后移动，以确保灌缝物质充满整个缝隙。

灌缝完成后，需要等待一定时间，让环氧树脂充分固化。

4.修整和打磨在环氧树脂灌缝施工完成后，需要对施工区域进行修整和打磨。

首先，需要将多余的环氧树脂切割掉，以便于后续的打磨操作。

然后，需要使用打磨机对施工区域进行打磨，以使其表面平整光滑。

总之，环氧树脂灌缝施工工艺是一种简单有效的建筑施工工艺，可以提高建筑物的密封性和防水性。

在进行环氧树脂灌缝施工之前，需要对施工区域进行清理和处理，然后将环氧树脂和固化剂按照一定比例混合，搅拌均匀，然后进行灌缝施工。

最后，需要对施工区域进行修整和打磨，以使其表面平整光滑。

环氧树脂浇注成型工艺目前随着我国支柱产业之一———电力工业的飞速发展，发电行业的设备不断更新，一方面向大电流、高电压产品发展；另一方面对输变压设备也要求超高压、大容量、小型化和免维修；因此，对绝缘要求更高。

这使得环氧树脂绝缘结构和密封工艺在绝缘子、绝缘电器、变压器中得到广泛的应用。

１环氧树脂浇注原理与真空浇注工艺１．１环氧树脂浇注原理环氧树脂浇注是将环氧树脂、固化剂和其他配合料浇注到设定的模具内，由热固性流体交联固化成热固性制品的过程。

由于环氧树脂浇注产品集优良的电性能和力学性能于一体，因此，环氧树脂浇注在电器工业中得到了广泛的应用。

１．２真空浇注工艺高压开关用环氧树脂浇注绝缘制品要求外观完美，尺寸稳定，机、电、热性能满足产品要求。

目前普遍采用真空浇注成型技术。

其要点就是去除浇注制品内部和表面的气隙和气泡，减少内部应力，防止产生裂纹等。

为了达到这一目的，必须选用合适的浇注材料，使用适宜的真空浇注设备，严格控制原材料的预处理、混料、浇注和固化条件。

环氧树脂真空浇注成型工艺流程，如图１所示。

２真空浇注成型工艺关键技术（１）原材料的预处理原材料预处理是在一定温度下加热至一定时间，并经过真空处理以脱除原材料中吸附的水分、气体及低分子挥发物，达到脱气脱水的效果。

（２）混料混料的目的是使环氧树脂、填料、固化剂等混合均匀，便于进行化学反应。

混料分一次和二次混料。

树脂和填料混合称一次混料，在一次混料中加入固化剂成为二次混料。

一次混料是使填料被树脂充分浸润。

因为环氧树脂与酸酐固化剂的反应是放热反应，填料是导热性好的材料，它能将反应释放的热量向外传导而不积集，使浇注物内应力均匀分布而不产生缩痕。

二次混料时间要确保固化剂混合均匀，其温度、真空度的参数也很重要。

温度过高，将使混合料黏度迅速增加，影响脱气浇注工序；真空度用以保证混合料的脱气、脱水，但不能导致固化剂的气化，所以真空度要恰当。

（３）浇注浇注是将组装好并预热到一定温度的模具放入真空浇注罐中或在真空浇注罐内预热，模具温度略高于混合料的温度，浇注罐抽真空度到１３３０Ｐａ以下，维持一定温度［１］，最后将混合均匀的物料浇入模具内；浇注完成后要继续抽真空一段时间，以去除浇注件内所形成的气泡，即可关闭真空，打开浇注罐，将模具送入固化炉进行固化。

细说环氧树脂浇注工艺方法一．环氧树脂浇注的工艺方法：1．物料进入模具的方式来区分可分为浇注和压注。

浇注指物料自流进入模具。

它分常压浇注和真空浇注。

压注指物料在外界压力下进入模具，并且为了强制补缩，在物料固化过程中，仍保持着一定的外压，它由过去的简单加压凝胶法发展成现在成熟的自动压力凝胶法。

2．从物料固化温度来区分可分为常温浇注法和高温浇注法。

选用常温或高温浇注法是由浇注材料的本身性质所决定的，其根本区别是浇注材料固化过程中所必需的温度条件。

3．物料固化的速度来区分可分为普通固(小刘树脂在线转载)化法和快速固化法。

物料进入模具至拆模所需时间为初固化时间，普通固化需几个甚至十几个小时，快速固化法只需十几分钟至几十分钟。

二．灌封方法，现代浇注工艺中，应用比较成熟的是真空浇注法和自动压力凝胶法。

1．真空浇注工艺：真空浇注工艺是目前环氧树脂浇注中应用最为广泛，工艺条件最为成熟的工艺方法。

对于一件环氧树脂浇注的(小刘树脂在线转载)电器绝缘制品，它要求外观完美、尺寸稳定、力学性能、电性能合格。

它的这些性能取决于制件本身的设计、模具的质量、浇注用材料的选择、浇注工艺条件的控制等各个方面。

环氧树脂真空浇注的技术要点就是尽可能减少浇注制品中的气隙和气泡。

为了达到这一目的，在原料的预处理、混料、浇注等各个工序都需要控制好真空度、温度及工序时间。

2.自动压力凝胶工艺自动压力凝胶工艺是20世纪70年代初由瑞士CIBA-Geigy公司开发的技术。

因为这种工艺类似于热塑性塑料注射成型的(小刘树脂在线转载)工艺方法，因此也称其为压力注射工艺。

它的最为显著的优点是大大提高了浇注工效。

可以说自动压力凝胶技术的开发成功及在工业上的大量应用，是真空浇注由间歇、手工操作向自动化生产发展的一场革命，它和真空浇注的主要区别在于：⑴浇注材料是在外界压力下通过管道由注入口注入模具。

⑵物料的混料处理温度低，模具温度高。

⑶物料进入模具后，固化速度快，通常为十几分钟至几十分钟。

环氧树脂灌浆材料的配制及其改性研究与应用的开题报告一、选题背景和意义：混凝土结构在使用过程中会受到各种外力和环境的影响，如渗漏、裂缝、变形等。

为了保证其力学性能和安全可靠性，需要进行加固和修补。

目前，环氧树脂灌浆材料已经成为混凝土结构加固和修补的常用材料。

环氧树脂具有高强度、耐腐蚀性和耐磨性等优良特性，可以很好地提高混凝土结构的强度和耐久性。

然而，传统的环氧树脂灌浆材料在使用过程中还存在一些问题：如流动性差、易产生空隙和气泡、低抗剪强度等。

因此，针对这些问题，需要研究新的配制方法和改性技术，以提高环氧树脂灌浆材料的性能。

二、研究内容和方案：1、环氧树脂灌浆材料的配制方法研究：通过改变环氧树脂、固化剂和填料的配比，并优化工艺参数，达到环氧树脂灌浆材料流动性好、易施工的目的。

2、环氧树脂灌浆材料的改性研究：结合纳米材料和纤维材料，在环氧树脂灌浆材料中添加一定量的改性剂，如纳米氧化硅、碳纤维等，以提高环氧树脂灌浆材料的力学性能和耐久性。

3、应用研究：在现代建筑工程中选取一些典型的工程实例，应用改性后的环氧树脂灌浆材料进行加固和修复，验证其加固效果和持久性能。

三、研究目标和预期成果：1、研究并确定一种高性能的环氧树脂灌浆材料配制方法。

2、确认优化后的环氧树脂灌浆材料的物理性质、流变性质和力学性能等指标，并评估其施工性能和适用性。

3、在优化后的环氧树脂灌浆材料中添加改性剂，提高其耐久性和机械性能。

4、应用研究中，验证改性后的环氧树脂灌浆材料在实际工程中的应用效果，并掌握其加固和修补的施工技术。

四、研究方法和步骤：1、收集、整理环氧树脂灌浆材料的相关文献资料，了解其配合原理和已有研究进展。

2、设计环氧树脂灌浆材料的实验方案，制备一系列配比不同的试样，进行物理性质、流变性质和力学性能的测试。

3、在优化后的环氧树脂灌浆材料中加入纳米氧化硅、碳纤维等改性剂，制备改性样品，并测试其物理性能、流变性能和机械性能等。

4、选取一些典型的工程实例，应用改性后的环氧树脂灌浆材料进行加固和修复，评估其加固效果和持久性能。
