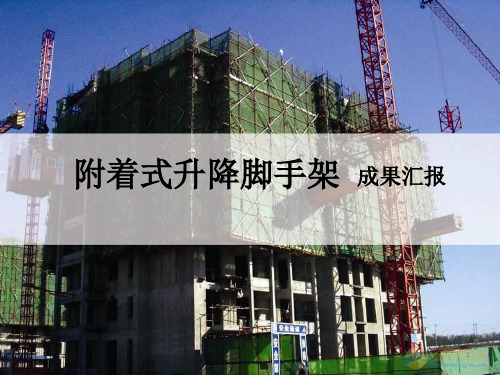

附着式升降脚手架全方位图文介绍2015-10-22 19:24 专业分类：建筑施工浏览数：1727 什么是附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》（JGJ202-2010）给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架。
”俗称“爬架”SDG-02型升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高；2、架体宽度不应大于1.2m；3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m；4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。
5. 架体全高与支承跨度的乘积不应大于110 m²SDG-01型导轨式爬架技术参数架体宽度:0.7m架体高度:4.5-5倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3KN/m2装修施工三层作业面，每层不超过2KN/m2电动葫芦7.5T升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和6.3#槽钢焊接而成。
Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。
6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。
横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。
底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。
架体宽900mm,每步架高1800mm。
图解附着式升降脚手架图解附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架”，俗称“爬架”。
升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高;2、架体宽度不应大于1.2m;3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m;4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。
5. 架体全高与支承跨度的乘积不应大于110 m²。
导轨式爬架技术参数架体宽度:0.7m架体高度:4.5-5倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3kN/m²装修施工三层作业面，每层不超过2kN/m²电动葫芦7.5T升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和6.3#槽钢焊接而成。
Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。
6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。
横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。
底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。
架体宽900mm,每步架高1800mm。
水平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。
图解附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架”，俗称“爬架”。
升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高;2、架体宽度不应大于1.2m;3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m;4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。
5. 架体全高与支承跨度的乘积不应大于110 m²。
导轨式爬架技术参数架体宽度:0.7m架体高度:4.5-5倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3kN/m²装修施工三层作业面，每层不超过2kN/m²电动葫芦7.5T升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和6.3#槽钢焊接而成。
Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。
6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。
横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。
底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。
架体宽900mm,每步架高1800mm。
水平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。
附墙装置1、附墙支座:由国标型钢焊接制作，其钢性系数为10，承载能力强。

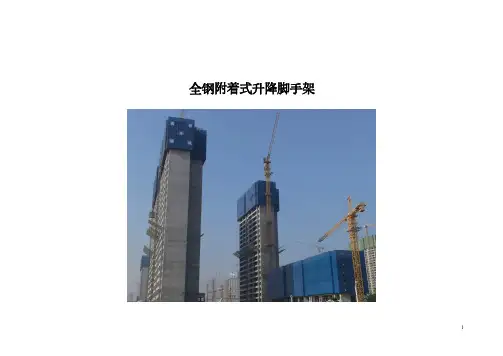

全钢附着式升降脚手架一、全钢附着式升降脚手架的发展历程随着我国改革开放的发展进程，高层建筑在城市建设中逐步出现，传统的落地式钢管脚手架由于材料用量大、工人劳动强度大、垂直运输设备占用率高等缺陷，给高层施工带来很多的困难；于是便出现了悬挑式脚手架，悬挑式脚手架虽然节约了部分材料，但并未减少工人的劳动强度和垂直运输设备占用率，而且反复搭拆还增加了高空坠物的风险；在此背景下，用普通钢管、扣件搭设形成的附着式升降脚手架于1994年在深圳诞生并逐步在全国得到了广泛应用；落地式钢管脚手架悬挑式脚手架附着式升降脚手架附着式升降脚手架是指搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架；附着式升降脚手架的出现，为我国的高层建筑施工带来了很多方便，创造了一定的经济效益；但其架体构造仍采用普通钢管、扣件搭设，脚手板采用木板、胶合板、竹跳板，防护网采用传统的密目网等（以下将这种附着式升降脚手架简称为“普通架”），由于其搭设随意性大、防倾覆、防坠落装置简陋甚至缺失、配置低下等原因，也导致在全国出现了多起附着式升降脚手架垮塌或坠落的重大安全事故，如1996.8.11，在北京发生的国家经贸大厦升降脚手架坠落事故和2011年9月10日在西安发生的凯旋大厦升降脚手架坠落事故，对国家财产和人民生命造成巨大损失。
在此背景下，标准化、集成化制作，安全配置、自动化程度更高的全钢附着式升降脚手架（以下简称“全钢架”）于2012年开始在高层施工中出现并逐渐在全国建筑市场得到应用；全钢附着式升降脚手架全钢架的出现，彻底改变了几十年来脚手架采用钢管扣件搭设的施工方法，既克服了升降架存在的许多缺陷，从而提高了施工现场的整体形象。
全钢架出现后，其外观形象很快得到了绝大多数施工单位的认可，普通架很快面临着将被市场淘汰，于是，一些普通架的产权单位为了挽回损失，就推出了在普通架的基础上将密目网换成钢板网的附着式升降脚手架，人们把这种架子惯称为“半钢架”。
图解附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架”，俗称“爬架”。
升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高;2、架体宽度不应大于1.2m;3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m;4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。
5. 架体全高与支承跨度的乘积不应大于110 m²。
导轨式爬架技术参数架体宽度:0.7m架体高度:4.5-5倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3kN/m²装修施工三层作业面，每层不超过2kN/m²电动葫芦7.5T升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和6.3#槽钢焊接而成。
Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。
6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。
横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。
底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。
架体宽900mm,每步架高1800mm。
水平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。
附墙装置1、附墙支座:由国标型钢焊接制作，其钢性系数为10，承载能力强。
