欧姆龙PLC以太网TCP命令FINS协议实验

Fins命令+Hostlink协议通讯实验之蔡仲巾千创作一、实验配置硬件：CPU单元：CJ2M-CPU35RS232串口选件板：CP1W-CIF01USB转232连接电缆：CS1W-CIF31软件：CX-Programmer、串口调试助手UartAssist二、PC主机直连PLC串口命令帧格式介绍命令格式响应格式PC主机直连PLC的情况下，主机发送命令给PLC，发送命令格式如下：（P54）@：Hostlink协议起始代码Unit No.：单元号，对应PLC内置串口或串行通讯单元设置的Hostlink单元号。

Header code：在PC主机直连PLC的情况下，头代码为FAResponse wait time：设置范围为0~F，单位为10ms，例如设置为2，则响应等待时间为20msICF、DA2、SA2：在PC主机直连PLC的情况下，固定为00。

SID：通常设置为00Fins command code：参考Fins通讯手册P125读命令：0101写命令：0102Text：具体操纵内容，读写区域、读取起始地址、数据长度等内容存储区代码：（参考Fins通讯手册 P137）DM(word)：82W(bit)：31W（word）：B1CIO区（bit）：30Tips：使用Fins指令最大可读取538个字节。

一条命令不克不及超出1114个字符。

三、串口通讯调试实例实例1——DM数据寄存器区读写实例；1、读取D0开始1个通道的值发送命令：↙(回车键)返回命令码：↙(回车键)2、读取D100开始的50个通道发送命令：↙(回车键)3、写D200开始的2个通道发送命令：@00FA00000000001028200C8000002123456780F*↙(回车键) Header code：在PC主机直连PLC的情况下，头代码为FAResponse wait time：设置范围为0~FICF、DA2、SA2：在PC主机直连PLC的情况下，固定为00。

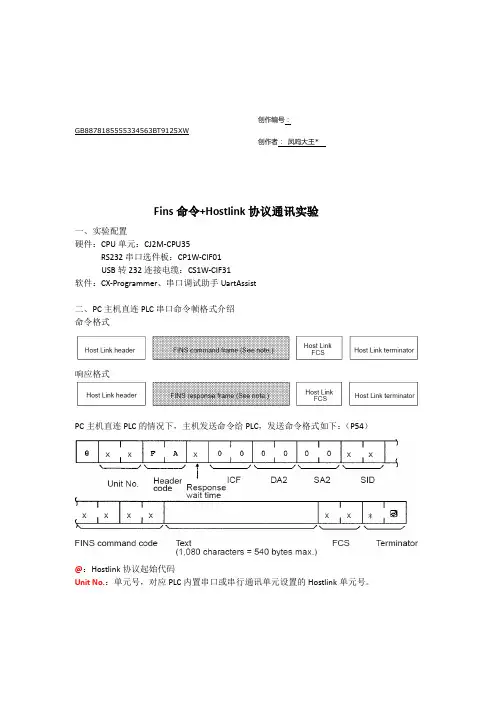

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*Fins命令+Hostlink协议通讯实验一、实验配置硬件：CPU单元：CJ2M-CPU35RS232串口选件板：CP1W-CIF01USB转232连接电缆：CS1W-CIF31软件：CX-Programmer、串口调试助手UartAssist二、PC主机直连PLC串口命令帧格式介绍命令格式响应格式PC主机直连PLC的情况下，主机发送命令给PLC，发送命令格式如下：（P54）@：Hostlink协议起始代码Unit No.：单元号，对应PLC内置串口或串行通讯单元设置的Hostlink单元号。

Header code：在PC主机直连PLC的情况下，头代码为FAResponse wait time：设置范围为0~F，单位为10ms，例如设置为2，则响应等待时间为20msICF、DA2、SA2：在PC主机直连PLC的情况下，固定为00。

SID：通常设置为00Fins command code：参考Fins通讯手册P125读命令：0101写命令：0102Text：具体操作内容，读写区域、读取起始地址、数据长度等内容存储区代码：（参考Fins通讯手册P137）DM(word)：82W(bit)：31W（word）：B1CIO区（bit）：30Tips：使用Fins指令最大可读取538个字节。

一条命令不能超过1114个字符。

三、串口通讯调试实例实例1——DM数据寄存器区读写实例；1、读取D0开始1个通道的值发送命令：@00FA 000000000 0101 82 000000 0001 7C *↙(回车键)返回命令码：@00FA004000000001010000123447*↙(回车键)2、读取D100开始的50个通道发送命令：@00FA00000000001018200640000327E*↙(回车键)3、写D200开始的2个通道发送命令：@00 FA 0 00000000 0102 82 00C8 00 0002 12345678 0F*↙(回车键) Header code：在PC主机直连PLC的情况下，头代码为FAResponse wait time：设置范围为0~FICF、DA2、SA2：在PC主机直连PLC的情况下，固定为00。

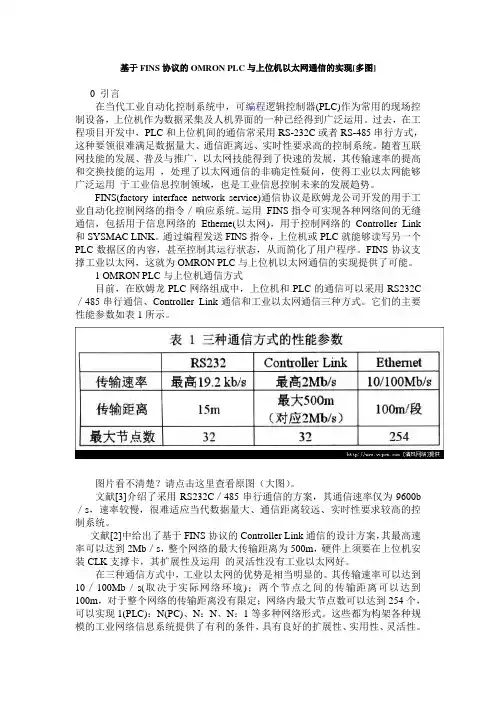

基于FINS协议的OMRON PLC与上位机以太网通信的实现[多图]0 引言在当代工业自动化控制系统中，可编程逻辑控制器(PLC)作为常用的现场控制设备，上位机作为数据采集及人机界面的一种已经得到广泛运用。

过去，在工程项目开发中，PLC和上位机间的通信常采用RS-232C或者RS-485串行方式，这种要领很难满足数据量大、通信距离远、实时性要求高的控制系统。

随着互联网技能的发展、普及与推广，以太网技能得到了快速的发展，其传输速率的提高和交换技能的运用，处理了以太网通信的非确定性疑问，使得工业以太网能够广泛运用于工业信息控制领域，也是工业信息控制未来的发展趋势。

FINS(factory interface network service)通信协议是欧姆龙公司开发的用于工业自动化控制网络的指令／响应系统。

运用FINS指令可实现各种网络间的无缝通信，包括用于信息网络的Etherne(以太网)，用于控制网络的Controller Link 和SYSMAC LINK。

通过编程发送FINS指令，上位机或PLC就能够读写另一个PLC数据区的内容，甚至控制其运行状态，从而简化了用户程序。

FINS协议支撑工业以太网，这就为OMRON PLC与上位机以太网通信的实现提供了可能。

1 OMRON PLC与上位机通信方式目前，在欧姆龙PLC网络组成中，上位机和PLC的通信可以采用RS232C ／485串行通信、Controller Link通信和工业以太网通信三种方式。

它们的主要性能参数如表1所示。

图片看不清楚？请点击这里查看原图（大图）。

文献[3]介绍了采用RS232C／485串行通信的方案，其通信速率仅为9600b ／s，速率较慢，很难适应当代数据量大、通信距离较远、实时性要求较高的控制系统。

文献[2]中给出了基于FINS协议的Controller Link通信的设计方案，其最高速率可以达到2Mb／s，整个网络的最大传输距离为500m，硬件上须要在上位机安装CLK支撑卡，其扩展性及运用的灵活性没有工业以太网好。

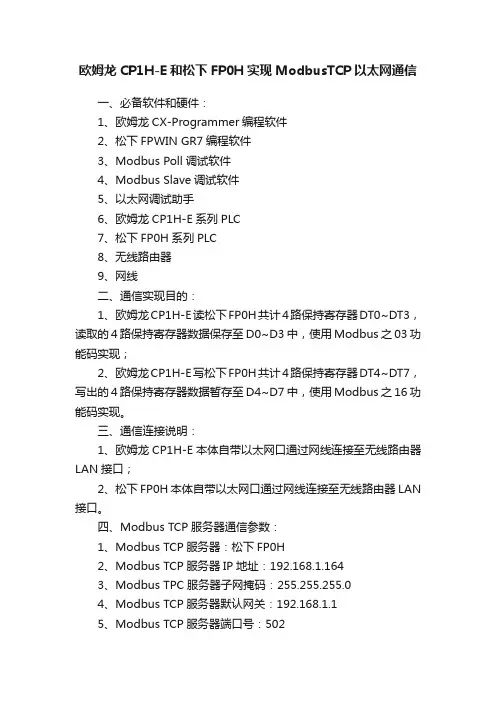

欧姆龙CP1H-E和松下FP0H实现ModbusTCP以太网通信一、必备软件和硬件：1、欧姆龙CX-Programmer编程软件2、松下FPWIN GR7编程软件3、Modbus Poll调试软件4、Modbus Slave调试软件5、以太网调试助手6、欧姆龙CP1H-E系列PLC7、松下FP0H系列PLC8、无线路由器9、网线二、通信实现目的：1、欧姆龙CP1H-E读松下FP0H共计4路保持寄存器DT0~DT3，读取的4路保持寄存器数据保存至D0~D3中，使用Modbus之03功能码实现；2、欧姆龙CP1H-E写松下FP0H共计4路保持寄存器DT4~DT7，写出的4路保持寄存器数据暂存至D4~D7中，使用Modbus之16功能码实现。

三、通信连接说明：1、欧姆龙CP1H-E本体自带以太网口通过网线连接至无线路由器LAN接口；2、松下FP0H本体自带以太网口通过网线连接至无线路由器LAN 接口。

四、Modbus TCP服务器通信参数：1、Modbus TCP服务器：松下FP0H2、Modbus TCP服务器IP地址：192.168.1.1643、Modbus TPC服务器子网掩码：255.255.255.04、Modbus TCP服务器默认网关：192.168.1.15、Modbus TCP服务器端口号：502五、Modbus TCP客户端通信参数：1、Modbus TCP客户端：欧姆龙CP1H-E2、Modbus TCP客户端IP地址：192.168.1.1633、Modbus TPC客户端子网掩码：255.255.255.04、Modbus TCP客户端默认网关：192.168.1.15、Modbus TCP客户端端口号：502六、松下FP0H通信参数设置：1、松下FP0H通信参数设置如下所示：2、松下FP0H设备编号和Modbus寄存器编号、地址对应表如下所示：七、松下FP0H系列PLC逻辑编程：1、初始化时，分别给保持寄存器DT0~DT3赋值0~3，如下所示：2、初始化时，分别对保持寄存器DT4~DT7进行清零，如下所示：3、每1分钟，对DT0~DT3做加1操作，方便客户端读取数据观察变化，如下所示：4、判断DT0~DT3中的数据是否大于6000，如果大于6000，进行清零操作，如下所示：八、使用以太网调试助手测试松下FP0H之Modbus TCP服务器程序：1、Modbus之03功能码测试，读取欧姆龙CP1H-E保持寄存器D0~D3的值：以太网调试助手发送：44 44 00 00 00 06 01 01 00 00 00 04欧姆龙CP1H-E返回：44 44 00 00 00 0B 01 03 08 00 06 00 07 00 08 00 09则此时松下FP0H保持寄存器DT0、DT1、DT2、DT3的数据依次为16#0006、16#0007、16#0008、16#0009，以太网调试助手测试截图如下所示：2、测试总结：以上Modbus之03功能码测试通过，亦表明松下FP0H之Modbus TCP服务器程序正确无误。

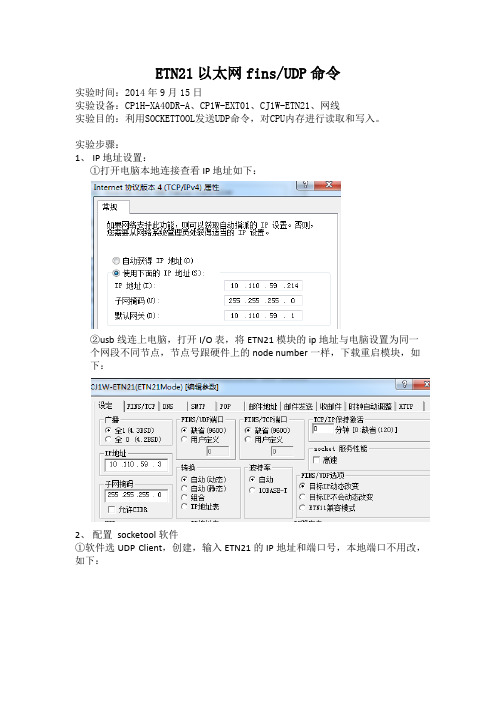

ETN21以太网fins/UDP命令
实验时间：2014年9月15日
实验设备：CP1H-XA40DR-A、CP1W-EXT01、CJ1W-ETN21、网线
实验目的：利用SOCKETTOOL发送UDP命令，对CPU内存进行读取和写入。

实验步骤：
1、IP地址设置：
①打开电脑本地连接查看IP地址如下：
②usb线连上电脑，打开I/O表，将ETN21模块的ip地址与电脑设置为同一
个网段不同节点，节点号跟硬件上的node number一样，下载重启模块，如下：
2、配置socketool软件
①软件选UDP Client，创建，输入ETN21的IP地址和端口号，本地端口不用改，如下：
3、UDP命令
①命令帧如下，ETN手册W421第7-3有相关介绍，如下：
实验现象：
1、勾选16进制，输入读取命令80000200030000D600000101820000000001
(此命令读取的是D0的数据)
写入命令：80000200030000D6000001023000640100020101 800002000100003C000001023000640100020100
输出灯亮。

Response
实验总结：
1、Socket Tool 中一定要将下面以显示十六进制值打钩，否则无法正确读到数据。

2、对为操作由于命令发送是按字节发送，故对单个字置1或0时要用01或者
00。

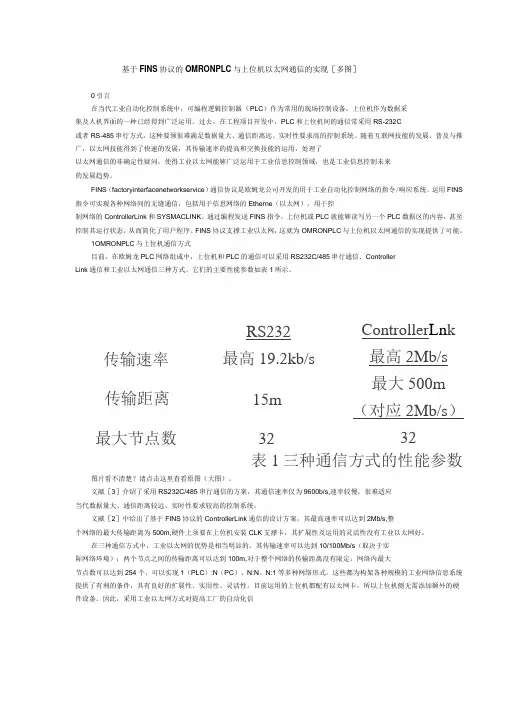

基于FINS 协议的OMRONPLC 与上位机以太网通信的实现［多图］0引言在当代工业自动化控制系统中，可编程逻辑控制器（PLC ）作为常用的现场控制设备，上位机作为数据采 集及人机界面的一种已经得到广泛运用。

过去，在工程项目开发中，PLC 和上位机间的通信常采用RS-232C或者RS-485串行方式，这种要领很难满足数据量大、通信距离远、实时性要求高的控制系统。

随着互联网技能的发展、普及与推广，以太网技能得到了快速的发展，其传输速率的提高和交换技能的运用，处理了以太网通信的非确定性疑问，使得工业以太网能够广泛运用于工业信息控制领域，也是工业信息控制未来 的发展趋势。

FINS （factoryinterfacenetworkservice ）通信协议是欧姆龙公司开发的用于工业自动化控制网络的指令/响应系统。

运用FINS 指令可实现各种网络间的无缝通信，包括用于信息网络的Etherne （以太网），用于控制网络的ControllerLink 和SYSMACLINK 。

通过编程发送FINS 指令，上位机或PLC 就能够读写另一个PLC 数据区的内容，甚至控制其运行状态，从而简化了用户程序。

FINS 协议支撑工业以太网，这就为OMRONPLC 与上位机以太网通信的实现提供了可能。

1OMRONPLC 与上位机通信方式目前，在欧姆龙PLC 网络组成中，上位机和PLC 的通信可以采用RS232C/485串行通信、Controller Link 通信和工业以太网通信三种方式。

它们的主要性能参数如表1所示。

表1三种通信方式的性能参数图片看不清楚？请点击这里查看原图（大图）。

文献［3］介绍了采用RS232C/485串行通信的方案，其通信速率仅为9600b/s,速率较慢，很难适应 当代数据量大、通信距离较远、实时性要求较高的控制系统。

文献［2］中给出了基于FINS 协议的ControllerLink 通信的设计方案，其最高速率可以达到2Mb/s,整个网络的最大传输距离为500m,硬件上须要在上位机安装CLK 支撑卡，其扩展性及运用的灵活性没有工业以太网好。

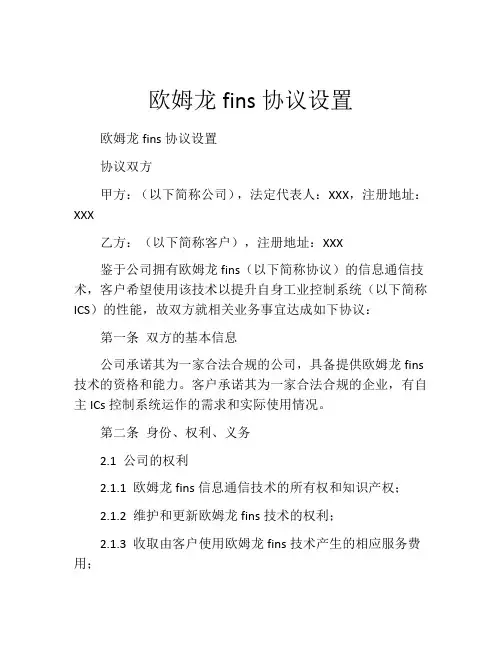

欧姆龙fins协议设置欧姆龙fins协议设置协议双方甲方：（以下简称公司），法定代表人：XXX，注册地址：XXX乙方：（以下简称客户），注册地址：XXX鉴于公司拥有欧姆龙fins（以下简称协议）的信息通信技术，客户希望使用该技术以提升自身工业控制系统（以下简称ICS）的性能，故双方就相关业务事宜达成如下协议：第一条双方的基本信息公司承诺其为一家合法合规的公司，具备提供欧姆龙fins 技术的资格和能力。

客户承诺其为一家合法合规的企业，有自主ICs控制系统运作的需求和实际使用情况。

第二条身份、权利、义务2.1 公司的权利2.1.1 欧姆龙fins信息通信技术的所有权和知识产权；2.1.2 维护和更新欧姆龙fins技术的权利；2.1.3 收取由客户使用欧姆龙fins技术产生的相应服务费用；2.2 公司的义务2.2.1 提供稳定、可靠的欧姆龙fins技术服务；2.2.2 防止其泄露客户数据和隐私；2.2.3 依据协议向客户提供相应的技术支持和服务。

2.3 客户的权利2.3.1 将欧姆龙fins技术用于自主实际ICs控制系统中；2.3.2 获得相应的技术支持和服务；2.4 客户的义务2.4.1 根据公司要求支付相应的服务费用；2.4.2 防止欧姆龙fins技术的抄袭、盗用和非法分发；2.4.3 保密相关技术和商业信息，并遵守相关法律法规。

第三条履行方式3.1 公司承诺提供欧姆龙fins技术，保证技术的稳定和优质；3.2 客户支付相应的服务费用，确保服务的稳定和长久地进行。

第四条期限4.1 本协议自双方签署之日开始生效，有效期为三年；4.2 双方有权在协议有效期届满前，自主决定是否续签。

第五条违约责任5.1 若任何一方违反了本协议中的条款和内容，对方有权解除协议，并向其追究违约责任；5.2 对于因双方违约所导致的任何损失，由违约方赔偿受损方。

第六条遵守法律法规6.1 双方同意严格遵守中国法律法规，不得非法行为和违法行动；6.2 对于双方的合法权益，如有涉及到法律法规或其他政策规定的相关事宜，双方将积极配合处理。

ETN21以太网fins/UDP命令
实验时间：2014年9月15日
实验设备：CP1H-XA40DR-A、CP1W-EXT01、CJ1W-ETN21、网线
实验目的：利用SOCKETTOOL发送UDP命令，对CPU内存进行读取和写入。

实验步骤：
1、IP地址设置：
①打开电脑本地连接查看IP地址如下：
②usb线连上电脑，打开I/O表，将ETN21模块的ip地址与电脑设置为同一
个网段不同节点，节点号跟硬件上的node number一样，下载重启模块，如下：
2、配置socketool软件
①软件选UDP Client，创建，输入ETN21的IP地址和端口号，本地端口不用改，如下：
3、UDP命令
①命令帧如下，ETN手册W421第7-3有相关介绍，如下：
实验现象：
1、勾选16进制，输入读取命令800D600000101
(此命令读取的是D0的数据)
写入命令：800D601
8003C00
输出灯亮。

Response
实验总结：
1、Socket Tool 中一定要将下面以显示十六进制值打钩，否则无法正确读到数据。

2、对为操作由于命令发送是按字节发送，故对单个字置1或0时要用01或者
00。

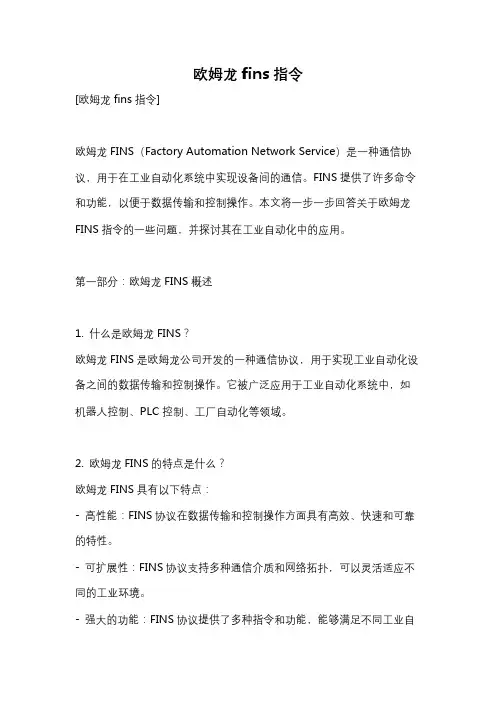

欧姆龙fins指令[欧姆龙fins指令]欧姆龙FINS（Factory Automation Network Service）是一种通信协议，用于在工业自动化系统中实现设备间的通信。

FINS提供了许多命令和功能，以便于数据传输和控制操作。

本文将一步一步回答关于欧姆龙FINS指令的一些问题，并探讨其在工业自动化中的应用。

第一部分：欧姆龙FINS概述1. 什么是欧姆龙FINS？欧姆龙FINS是欧姆龙公司开发的一种通信协议，用于实现工业自动化设备之间的数据传输和控制操作。

它被广泛应用于工业自动化系统中，如机器人控制、PLC控制、工厂自动化等领域。

2. 欧姆龙FINS的特点是什么？欧姆龙FINS具有以下特点：- 高性能：FINS协议在数据传输和控制操作方面具有高效、快速和可靠的特性。

- 可扩展性：FINS协议支持多种通信介质和网络拓扑，可以灵活适应不同的工业环境。

- 强大的功能：FINS协议提供了多种指令和功能，能够满足不同工业自动化系统的需求。

第二部分：欧姆龙FINS指令的基本用法3. 如何建立和维护FINS连接？建立和维护FINS连接需要使用一系列FINS指令，如CMND （Command）和CMND_END（Command End）。

首先，客户端发送一条连接请求指令给服务器端，服务器端接收请求后发送确认指令，在建立连接后，客户端和服务器端可以通过发送、接收数据指令来进行数据交换。

4. 如何进行数据读取和写入？数据读取和写入是使用FINS指令进行的重要操作。

对于数据读取，可以使用RD（Read）指令，指定要读取的数据地址和长度。

对于数据写入，可以使用WR（Write）指令，指定要写入的数据地址和数据值。

5. 如何进行远程控制和远程监视？FINS协议提供了远程控制和远程监视功能。

对于远程控制，可以使用WR（Write）指令写入控制命令到特定地址，以实现设备的远程控制。

对于远程监视，可以使用RD（Read）指令读取特定地址的数据，以获取设备的状态信息。

基于FINS协议的OMRON PLC与上位机以太网通信的实现[多图] 引言在当代工业自动化控制系统中，可编程逻辑控制器(PLC)作为常用的现场控制设备，上位机作为数据采集及人机界面的一种已经得到广泛运用。

过去，在工程项目开发中，PLC和上位机间的通信常采用RS-232C或者RS-485串行方式，这种要领很难满足数据量大、通信距离远、实时性要求高的控制系统。

随着互联网技能的发展、普及与推广，以太网技能得到了快速的发展，其传输速率的提高和交换技能的运用，处理了以太网通信的非确定性疑问，使得工业以太网能够广泛运用于工业信息控制领域，也是工业信息控制未来的发展趋势。

FINS(factory interface network service)通信协议是欧姆龙公司开发的用于工业自动化控制网络的指令／响应系统。

运用FINS指令可实现各种网络间的无缝通信，包括用于信息网络的Etherne(以太网)，用于控制网络的Controller Link 和SYSMAC LINK。

通过编程发送FINS指令，上位机或PLC就能够读写另一个PLC数据区的内容，甚至控制其运行状态，从而简化了用户程序。

FINS协议支撑工业以太网，这就为OMRON PLC与上位机以太网通信的实现提供了可能。

1 OMRON PLC与上位机通信方式目前，在欧姆龙PLC网络组成中，上位机和PLC的通信可以采用RS232C ／485串行通信、Controller Link通信和工业以太网通信三种方式。

它们的主要性能参数如表1所示。

图片看不清楚？请点击这里查看原图（大图）。

文献[3]介绍了采用RS232C／485串行通信的方案，其通信速率仅为9600b ／s，速率较慢，很难适应当代数据量大、通信距离较远、实时性要求较高的控制系统。

文献[2]中给出了基于FINS协议的Controller Link通信的设计方案，其最高速率可以达到2Mb／s，整个网络的最大传输距离为500m，硬件上须要在上位机安装CLK支撑卡，其扩展性及运用的灵活性没有工业以太网好。

OMRON FINS通讯1. OMRON FIN通讯1.1 FINS通讯概述FINS(factory in terface network service) 通信协议是欧姆龙公司幵发的用于工业自动化控制网络的指令/响应系统。

运用FINS指令可实现各种网络间的无缝通信，通过编程发送FINS指令，上位机或PLC就能够读写另一个PLC数据区的内容，甚至控制其运行状态，从而简化了用户程序。

FINS协议支持工业以太网，这就为OMRON PL与上位机以太网通信的实现提供了途径。

1.2 Fins帧的结构发送命令结构:发送命令结构：____ 命令码_____ II_____ 正文 _______响应命令结构：命令码I 结束码丨丨正文 _______命令码：01 01读数据01 02 写数据结束码：00 00无错误，否则执行出错;举例说明:要读取DM1（开始10个字的内容:存储区代码（82代表D区80代表CIO区）响应当结束码不为00 00时，则代表执行错误，应重发当前帧 2 FINS在以太网上的帧格式Fins 在以太网上帧格式比较简单，简单来说就是在上面所说的Fins帧的基础上加上以太网的包头就可以了。

具体帧格式分为UDP/IP帧格式和TCP/IP帧格式2.1 FINS UDP/IP 的帧格式帧格式：UDP/IP帧+FINS命令帧其每个字节的具体解释如下：ICF:发送接收标志字节，发送报文：ICF=80HEX响应报文：ICF二CO; RSV固定为OOHEXGCT固定为02HEXDNA目标网络号；本网络：00;远程网络：01-7F ;DA1:目标节点号；对于以太网来说，即该网络IP地址最后一位的值；DA2:目标单元号；对于CPU来说，固定为00；SNA源网络号；本网络：00 ；SA1:源节点号；IP地址最后一位的值;SA2源单元号：可设置为与目标单元号相同；SID:服务ID，响应端将接收过来的SID复制后添加到响应帧中; 举例说明：PC IP地址：PLC IP地址：如果要请求DM1（开始的10个字的内容则PC发送命令如下：源IP地址：PLC地址（IP地址最后位）而PLC返回命令如下:80 00 02 00 00 56 00 00 13 00 00 Datal —DatalO不同pic型号返回有区别，这里仅作参考实例：（读取CIO区452地址：01 C4 ;长度为1个字）发送码：80 00 02 00 20 00 00 BE 00 00 01 01 80 01 C4 00 00 01 说明80 00 02 00 消息头20 为PLC地址00 00 默认BE 为计算机地址00 00 默认01 01 命令码80读取区域01 C4 00读取地址00 01 读取长度返回码：C0 00 02 00 be 00 00 20 00 00 01 01 00 00 00 02说明：C0 00 02 00 be 00 00 20 00 00 为网络头00 00 成功与否标识00 40 或95 05标识码不清楚00 02 为读取内容如果要把10个数据写入到从DM10开始的10个数据区中则发送命令如下：80 00 02 00 56 00 00 13 00 00 01 02 82 00 0A 00 00 0A Data1-Data10具体说明如下:PLC返回为:80 00 02 00 00 14 00 00 01 02 00 00测试工具截图：PLC存储区已经写入:2.2 FINS/TCP的帧结构:和FINS/UDP相比，FINS/TCP多了一个握手过程，即双方建立了TCP的物理连接后，TCP客户端（PC）需向TCP服务器（PLC）发送一个连接请求帧，PLC接收到请求帧后，会为该请求分配一个FINS/TCP端口号，并返回响应帧给客户端，此时双方的FINS/TCP通信才真正建立。

OMRON FINS 通 讯1. OMRON FINS 通讯1.1 FINS 通讯概述FINS （factory in terface network service ）通信协议是欧姆龙公司开发的用于工业自动化控制网络的指令/响应系统。

运用FINS 指令可实现各种网络间的无缝通信，通过编程发送FINS 指令，上位机或PLC 就能够读写另一个 PLC 数据区的内容，甚至控制其运行状 态，从而简化了用户程序。

FINS 协议支持工业以太网，这就为OMRON PLC 与上位机以太网通信的实现提供了途径。

命令码：01 01 读数据01 02 写数据结束码：00 00无错误，否则执行出错;举例说明：存储区代码（82代表D 区80代表CIO 区） 响应1.2 Fins 帧的结构发送命令结构：发送命令结构：命令码 （2个字节）响应命令结构：命令码（2个字节） 正文（根据不同的命令长度不正文（根据不同的命令长度不2 FINS在以太网上的帧格式Fins在以太网上帧格式比较简单，简单来说就是在上面所说的Fins帧的基础上加上以太网的包头就可以了。

具体帧格式分为UDP/IP帧格式和TCP/IP帧格式。

2.1 FINS UDP/IP 的帧格式ICF发送接收标志字节，发送报文：ICF=80HEX响应报文：ICF=CQRSV固定为OOHEX;GCT固定为02HEX；DNA目标网络号；本网络：00;远程网络：01-7F；DA1:目标节点号；对于以太网来说，即该网络IP地址最后一位的值；DA2: 目标单元号；对于CPU来说，固定为00;SNA源网络号；本网络：00;SA1:源节点号；IP地址最后一位的值；SA2源单元号：可设置为与目标单元号相同；SID:服务ID,响应端将接收过来的SID复制后添加到响应帧中；举例说明：PC IP 地址：10.11.1.19PLC IP 地址：10.11.1.86如果要请求DM10开始的10个字的内容目标IP地址：通讯主机地址（IP地址最后位）而PLC返回命令如下：80 00 02 00 00 56 00 00 13 00 00 Data—Data10 不同pic型号返回有区别，这里仅作参考实例：（读取CIO区452地址：01 C4;长度为1个字）发送码：80 00 02 00 20 00 00 BE 00 00 01 01 80 01 C4 00 00 01说明80 00 02 00消息头20为PLC地址00 00默认BE为计算机地址00 00 默认01 01命令码80读取区域01 C4 00读取地址00 01读取长度返回码：c0 00 02 00 be 00 00 20 00 00 01 01 00 00 00 02说明：c0 00 02 00 be 00 00 20 00 00 为网络头01 01其中第二个01位命令码00 00成功与否标识00 40或95 05标识码不清楚00 02为读取内容如果要把10个数据写入到从DM10开始的10个数据区中则发送命令如下：80 00 02 00 56 00 00 13 00 00 01 02 82 00 0A 00 00 0A Data1-Data1080 00 02 00 00 14 00 00 01 02 00 00测试工具截图：2.2 FINS/TCP的帧结构:和FINS/UDP相比，FINS/TCP多了一个握手过程，即双方建立了TCP的物理连接后，TCP 客户端（PC需向TCP服务器（PLC发送一个连接请求帧，PLC接收到请求帧后，会为该请求分配一个FINS/TCP端口号，并返回响应帧给客户端，此时双方的FINS/TCP通信才真正建立。

CP1W-CIF41欧姆龙以太网通信-FINS之五兆芳芳创作——陆一：连接设置节点号要正确要不CP1W-CIF41的ERROR灯闪（如·CP1W-CIF41 IP为192.168.250.1，节点号即为1，与最后一段相同）.使用插槽1时4开关要置ON，使用插槽2时5开关要置ON，不然ERROR灯常亮.PLC的串行选件端口插以太网模块时设置要改成1152007,2,E HOST LINK若是不知道模块的IP，可以从PLC内存查抄：新建一个USB连接PLC的工程——在线任务——查抄存IP 地址的数据存放器例如放在选件板2的位置，则IP地址在D32300+155=D32455，D32456两个地址查抄；注意地址D 前面不要带M.（右键点击空白栏，编辑便可输入并查抄）连接办法1：知道模块IP后.设置电脑IP与模块处于同一个网段便可.FINS节点号即为模块IP的最后一个.TIPS:最好将无线网卡禁用连接办法2：登陆/c00.htm 注意：有时候模块要与电脑处于同一个网段才干连上（如模块192.168.250.1，电脑要为192.168.250.2）密码：ETHERNET修改完成以后点击传送，然后点击重启便可.二：FINS指令:学习利用网络调试助手发送FINS命令对PLC进行操纵，首先要学习FINS的通讯格局；1、FINS指令格局手册中的格局如下：举例说明：利用FINS/TCP的方法读取PLC的DM1通道的数据，格局解析如下：FINS帧格局：前面的ICF、RSV等为指定一些目标地址和源地址的网络号、节点号、单元号及其他固定的格局，前面关于Command code以及TEXT的内容，需要按照上位机实现什么的操纵，填写不合的操纵数据，就读取DM1通道的数据；DM区的Memory area code为82；读取存储区的Command code为0101；下面利用网络调试助手进行测试：2、使用网络调试助手测试FINS/TCP利用上位发送FINS/TCP的格局如下：ETN21手册，编号W421，P203.1)FINS节点地址数据发送（客户端->办事器）命令发送：4649 4E53 0000 000C 0000 0000 0000 0000 0000 00C7（本机IP地址末位为199）.反应：46 49 4E 53 00 00 00 10 00 00 00 01 00 00 00 00 00 0000 C7 00 00 00 01 ；发送及前往截图如下：2)切换到编程状态发送：46494E53 00000014 00000002 000000008000 0200 0100 00C7 00FF 0402FINS 长度命令错误码 FINS帧反应：46494E53 00000016 00000002 00000000 C00002 00C700 000100 FF 0402 00003)切换到监督状态发送：46494E53 00000014 00000002 00000000 800002000100 00C700FF 0401反应：46494E53 00000016 00000002 00000000 C00002 00C700 000100 FF 0401 00004)读DM0开始的2个通道：发送：46494E53 0000001A 00000002 00000000 800002000100 00C7前往：46494E53 0000001A 0000000200000000C0000200C700 000100 FF 0101 0000 C00045415)将0.0置ON:发送：46494E53 0000001B 00000002 00000000 800002000100 00C700FF 0102 30000000 0001 01(注：写位时，要将某位置ON，必须将写入内容的最末1位为1，其它位不限.)前往：46494E53 00000016 00000002 00000000 C0000200C700 000100 FF 0102 0000同时不雅察NJ501，对应的变量(CIO_00)变成ON.6)读100.0：发送：46494E53 0000001A 00000002 00000000 80000200010000C700FF 0101 30006400 0001前往：46494E53 00000017 00000002 00000000 C0000200C700 000100 FF 0101 000001同时不雅察NJ501，对应的变量(CIO_10000)确实是ON.3、使用网络调试助手测试FINS/UDP通讯经测试，采取FINS/UDP方法时，直接发送FINS命令帧就可以进行通讯.。

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*Fins命令+Hostlink协议通讯实验一、实验配置硬件：CPU单元：CJ2M-CPU35RS232串口选件板：CP1W-CIF01USB转232连接电缆：CS1W-CIF31软件：CX-Programmer、串口调试助手UartAssist二、PC主机直连PLC串口命令帧格式介绍命令格式响应格式PC主机直连PLC的情况下，主机发送命令给PLC，发送命令格式如下：（P54）@：Hostlink协议起始代码Unit No.：单元号，对应PLC内置串口或串行通讯单元设置的Hostlink单元号。

Header code：在PC主机直连PLC的情况下，头代码为FAResponse wait time：设置范围为0~F，单位为10ms，例如设置为2，则响应等待时间为20msICF、DA2、SA2：在PC主机直连PLC的情况下，固定为00。

SID：通常设置为00Fins command code：参考Fins通讯手册P125读命令：0101写命令：0102Text：具体操作内容，读写区域、读取起始地址、数据长度等内容存储区代码：（参考Fins通讯手册P137）DM(word)：82W(bit)：31W（word）：B1CIO区（bit）：30Tips：使用Fins指令最大可读取538个字节。

一条命令不能超过1114个字符。

三、串口通讯调试实例实例1——DM数据寄存器区读写实例；1、读取D0开始1个通道的值发送命令：@00FA 000000000 0101 82 000000 0001 7C *↙(回车键)返回命令码：@00FA004000000001010000123447*↙(回车键)2、读取D100开始的50个通道发送命令：@00FA00000000001018200640000327E*↙(回车键)3、写D200开始的2个通道发送命令：@00 FA 0 00000000 0102 82 00C8 00 0002 12345678 0F*↙(回车键) Header code：在PC主机直连PLC的情况下，头代码为FAResponse wait time：设置范围为0~FICF、DA2、SA2：在PC主机直连PLC的情况下，固定为00。

Fins命令+Hostlink协议通讯实验一、实验配置硬件：CPU单元：CJ2M-CPU35RS232串口选件板：CP1W-CIF01USB转232连接电缆：CS1W-CIF31软件：CX-Programmer、串口调试助手UartAssist二、PC主机直连PLC串口命令帧格式介绍命令格式响应格式PC主机直连PLC的情况下，主机发送命令给PLC，发送命令格式如下：（P54）@：Hostlink协议起始代码Unit No.：单元号，对应PLC内置串口或串行通讯单元设置的Hostlink单元号。

Header code：在PC主机直连PLC的情况下，头代码为FAResponse wait time：设置范围为0~F，单位为10ms，例如设置为2，则响应等待时间为20msICF、DA2、SA2：在PC主机直连PLC的情况下，固定为00。

SID：通常设置为00Fins command code：参考Fins通讯手册P125读命令：0101写命令：0102Text：具体操作内容，读写区域、读取起始地址、数据长度等内容存储区代码：（参考Fins通讯手册P137）DM(word)：82W(bit)：31W（word）：B1CIO区（bit）：30Tips：使用Fins指令最大可读取538个字节。

一条命令不能超过1114个字符。

三、串口通讯调试实例实例1——DM数据寄存器区读写实例；1、读取D0开始1个通道的值发送命令：@00FA 000000000 0101 82 000000 0001 7C *↙(回车键)返回命令码：@00FA004000000001010000123447*↙(回车键)2、读取D100开始的50个通道发送命令：@00FA00000000001018200640000327E*↙(回车键)3、写D200开始的2个通道发送命令：@00 FA 0 00000000 0102 82 00C8 00 0002 12345678 0F*↙(回车键) Header code：在PC主机直连PLC的情况下，头代码为FAResponse wait time：设置范围为0~FICF、DA2、SA2：在PC主机直连PLC的情况下，固定为00。

FINS指令实验报告
实验时间：2012-12
实验设备：CP1H-X40DT-D*1、串口调试工具
实验目的：了解FINS指令。

实验步骤：
1、硬件连接及设置
用USB口连接CX-Programmer，串联2实现通讯，5号拨码拨到OFF
2、CX-Programmer设置
①将串口模式更改为，（如下图所示）
②下载到PLC之后，离线（让出串口）
③串口调试工具打开串口，设置，（如下图所示）
3、指令发送
FINS-MODE
发送指令，（如下图所示）
响应指令，（如下图所示）
①切换PLC状态RUN/STOP（监视/编程），（如下图所示）
切换为RUN
@01FA0000000000401
Response Wait Time：设置范围0-F，一次的响应时间是10ms，如果设置为F，响应时间就是15*10=150ms
SID：通常设定为00，（如下图所示）
切换为STOP，（如下图所示）
②读DM100，1字的数据，（如下图所示）
I/O Memory code参考以下表格，（如下图所示）
82表示以字节的形式读取
006400是读取DM100CH的数据，64后面的00是表示位，（如下图所示）
③把CIO50.15置1，（如下图所示）
实验现象：
正常读取D100通道数据，设定CIO50.15置1
实验总结：
1、通过串口发送FINS时候格式开始固定为@00FA000000000
2、Hostlink是OMRON的PLC唯一公开的协议
3、串口发FINS指令时建议两条指令隔开500-1000ms。

欧姆龙fins协议欧姆龙FINS协议：现代工业自动化领域的通信利器欧姆龙FINS协议，全称为"Factory Interface Network Service"，是由日本欧姆龙（Omron）公司开发的一套高效的工业自动化通信协议。

它作为欧姆龙工业设备之间的通信接口，被广泛应用于全球范围内的工业自动化领域。

本文将简要介绍FINS协议的背景、原理和应用。

一、背景工业自动化是以机械、电子和计算机技术为基础，通过自动控制和信息技术手段，实现对工业过程的监视、操控和优化的一门综合技术。

在现代工业生产中，自动化技术的应用已经变得越来越广泛，而通信技术在实现工业自动化中的集成、监控和控制起着重要的作用。

二、FINS协议的原理FINS协议是一种基于TCP/IP网络通信的实时通信协议，能够实现欧姆龙工业设备之间的数据交换和控制指令传输。

它采用了客户端／服务器模型，客户端发送请求，服务器返回响应，通过建立连接、传输数据包来实现设备之间的通信。

FINS协议的核心是消息和指令的传输。

消息格式包括消息头、命令和数据区。

消息头定义了消息的类型、长度和地址等信息。

命令部分包含了具体的指令内容，如读取数据、写入数据或执行其他操作。

数据区则是存储实际的数据信息。

FINS协议支持多种不同的命令类型，包括读写数据、控制指令和系统指令等。

通过这些命令，用户可以实现对欧姆龙设备的配置、监控和控制。

三、FINS协议的应用FINS协议已成为工业自动化领域中最重要的通信协议之一。

它在以下几个方面发挥着重要作用：1. 生产线实时监控与控制：在生产线上，不同设备之间需要快速地进行数据交换和指令传输。

FINS协议提供了高效、可靠的通信机制，使得各个设备能够实时地进行数据采集、监控和控制。

2. 数据采集与分析：在工业自动化中，大量的数据需要被采集、记录和分析。

FINS协议可以方便地实现数据的读取和写入，使得工程师可以对生产过程中的各种参数进行实时监测和分析。
