印刷电路板设计实验指导书印刷电路板设计实验指导书印刷电路板（Printed Circuit Board，PCB）是电子设备的重要组成部分，它由基板、铜箔、焊盘、孔等组成，用于实现各种电子元件的连接和布线，实现电路功能。
PCB设计的重要性不言而喻，优秀的PCB设计可极大提高电路的稳定性、可靠性和性能，是电子设计师不可或缺的技能。
1. 实验目的本实验旨在让学生通过实践操作，掌握常见的PCB设计方法和流程，熟悉PCB设计软件的界面、功能和操作方法，学会绘制简单的PCB原理图、布局设计和导出生产文件。
2. 实验原理在实验之前，需要了解PCB设计的基本原理，包括PCB结构和制作工艺、电路原理图的绘制方法、布局设计的注意事项以及PCB软件的功能和操作方法等。
PCB结构和制作工艺：PCB主要由基板、铜箔、焊盘和穿孔等组成。
基板分为单面板和双面板，一般使用玻璃纤维板、陶瓷板、PET等。
铜箔一般为电解铜箔，用于完成电路的导线和焊盘等功能。
焊盘分为SMD类型和插件型，用于连接电子元件。
穿孔是完成孔式元器件引出和连接的方式，一般用于连接双面板。
电路原理图的绘制方法：PCB设计的第一步是绘制电路原理图。
一般采用Eagle软件，绘制电路图时需要选择对应的元件、连接线、旋转和放大等功能进行操作。
同时，还需要熟练掌握元件图库的应用。
布局设计的注意事项：布局设计是PCB设计的重要环节，需要考虑电路稳定性、可靠性、面积、线路宽度和间距等因素。
一般按照电源、信号输入、信号处理、信号输出等顺序进行布局。
在进行布线设计时，需要注意避开高频电路与低频电路的干扰，避免线路交叉和特定角度。
PCB软件的功能和操作方法：常见的PCB软件有Eagle、Protel、Altium Designer等。
软件的功能包括原理图设计、布局设计、板子导出等。
操作时需要掌握元件库的应用、画线、旋转和移动的操作方法。
3. 实验步骤和注意事项步骤1：用Eagle软件绘制PCB原理图注意事项：在绘制原理图时，需要正确选择元件，按照电路原理图规则进行连线，以保证电路正确性。

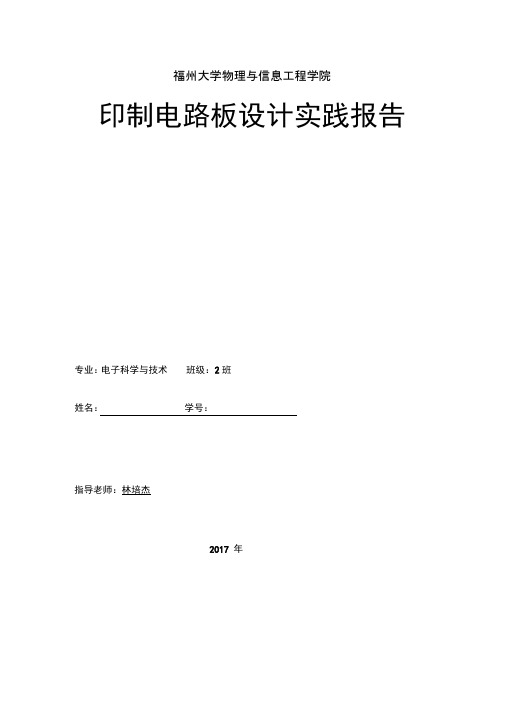

福州大学物理与信息工程学院印制电路板设计实践报告专业：电子科学与技术班级：2班姓名：学号：指导老师：林培杰2017 年目录一、设计分析 (1)二、本设计对应的毕业要求细化指标 (2)三、设计过程 (3)3.1 元器件库建立 (3)3.2 规则设定 (6)3.3 布局和布线分析 (8)四、心得体会 (14)设计分析2卜©VCC电源选择U2R 3』4^5吵10kP 3口 矩阵键盘PPiP15 ㈡P16fP17胡1AT89S 51P00 P01 P02 P03 P04U3RXD39 P00U13HONGWAIF33红外C1+VCCAT24C02U5 A1GND SDAV+ V-^8 2I 10uF串行通信F07_ out 3 P06 out 5四位数码管P17C S VCC SK DCDO GND-ED3 1 1-ED 4 1P05 2图1单片机系统原理图这是51单片机最小系统原理图，该系统采用 RS232串 口通信，图中还包含 了 LCD模块、LED 模块、矩阵键盘模块、蜂鸣器模块、红外以及数码管模块， 也引出了 SPI的通信接口，此外又用排针将单片机大部分引脚独立引出，可以进 行系统拓展，能更方便的进行各种实验。
C21C0u电源指示 POWER-DYVCVCC_SM G3 4 I ：910 1516712 14 6 811 13 J4J3J2J1J_LC DVCC_KEY P10 P11 中断复位EH ___ 5 ___ P^ ____6_iP14P17 INT 1 I NT0 X1 X2REJETEA/V PTXDT1 T0 P12 P13 P15 P16 --?r- VCC F3111P10 1 £U ----- 2— 竺 _3_I蜂鸣器VCC_BEE PQ1 MMBTA92WP SCLC1- C2+C2- GND T2in复位P07 P20 P21 P24 P25 WR RDP05 PC E P22 P23 P26 P2721 P20DP E B A」2U_0ltP21_O tU11 VCC_SM GG F D C Q2DIR A1 B1 A B2 A3圧 3TA9 2 F22_oiiSP 接口A6 E6 3TA9 2 F23_oiiU6DIORGI 3 .,・！_P02 LED 灯P03 P043 4 5 6 壬7 8 VCC_LED9 10下载4A4 A5 A A8B4 E5 B7 F8P10 1MM BTA9 2 F2o_ou3TA3 2 F21_odP00_ out 2本设计对应的毕业要求细化指标三、设计过程3.1元器件库建立1.建立原理图库：文件 NEW Library 原理图库™p 删甲 XAfJ W&CM ■眄■Ml i』OFFifii. C-H-O Ifi *£&£■ «SS J tvl-Mr ・宜MCD \g rwMtb-□ WMi□F”工F 耳.・d«TW»・r )■ | 事押二《S £c^| jn^Bt- I1H-'S^rfl wnaMpr ・■IhBM 區耐■* Bfe 闻馳4.□ KS*£Ov«<N■^>n*可■■•ElWHAF&NEWSlfTWJt "■ «MIW ■ Advance SKEMS>■5oMw3n43QUAlEbMZuT [fa 击亡A 屮M XtajM 毎 -LTTi'alf «fcl.JPC6oRMfcCiRad Vldi Li —ry空Hap 扎ticns Require Short aod ； Long Tesirm EDAtau^Tt n« E D atavp i-ii 「w bwd H L HJC 4 M« Edd 'n tfutbvuuM bnc-tn orvc^ F 屮岖yiriE rrflif 刖 *.节當“恒 臂冒冷 心 聲■*< 叩 峙工円』f 車耳■Hi? jfDu 灭 &JWW *<! In 旳⑴ 响并 侶 昭g pr 讥电辄區口卩 也 w ^CB top* z K^ingih4j4Mrt|^ WijiiK. iNUifHil «*tid 册fir. A^MUdtUbfalSQiW^图2新建原理图库2.建立PCE 库：文件 NEW Library PCB 元件库•Amn.. 3Bty *U 教加 jj jMfnu U»E1i；』fthidkiLJ«H TUSLiHir U J::H F=Efl "ft GMMVirHINEVherSlWH*■1■殆—4图3新建PCB 图库3.将原理图与PCB 按手册资料绘制好之后，应将二者结合起来，以后才可以使 用。

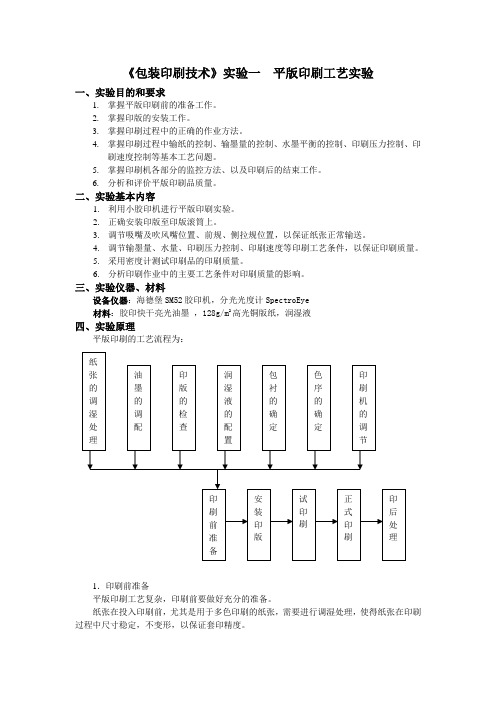

《包装印刷技术》实验一平版印刷工艺实验一、实验目的和要求1.掌握平版印刷前的准备工作。
2.掌握印版的安装工作。
3.掌握印刷过程中的正确的作业方法。
4.掌握印刷过程中输纸的控制、输墨量的控制、水墨平衡的控制、印刷压力控制、印刷速度控制等基本工艺问题。
5.掌握印刷机各部分的监控方法、以及印刷后的结束工作。
6.分析和评价平版印刷品质量。
二、实验基本内容1.利用小胶印机进行平版印刷实验。
2.正确安装印版至印版滚筒上。
3.调节吸嘴及吹风嘴位置、前规、侧拉规位置，以保证纸张正常输送。
4.调节输墨量、水量、印刷压力控制、印刷速度等印刷工艺条件，以保证印刷质量。
5.采用密度计测试印刷品的印刷质量。
6.分析印刷作业中的主要工艺条件对印刷质量的影响。
三、实验仪器、材料设备仪器：海德堡SM52胶印机，分光光度计SpectroEye材料：胶印快干亮光油墨，128g/m2高光铜版纸，润湿液四、实验原理平版印刷的工艺流程为：1．印刷前准备平版印刷工艺复杂，印刷前要做好充分的准备。
纸张在投入印刷前，尤其是用于多色印刷的纸张，需要进行调湿处理，使得纸张在印刷过程中尺寸稳定，不变形，以保证套印精度。
印刷前，应根据印刷品的类别，印刷机的型号，印刷色序等的要求，对油墨的色相、粘度、粘着性、干燥性等进行调节，以保证油墨的印刷质量。
从存版车间领到上机的印版时，首先要对印版的色别进行复核，以免发生版色和印刷单元油墨色相不符的印刷故障。
其次，应检查印版的深浅，平版的浓淡层次，是用网点百分比来表现的，网点百分比过大，印版深，否则，印版浅，过深、过浅的印版需要修正或重新晒版。
此外，还要检查印版的规线、切口线、版口尺寸等。
平版印刷必须使用润湿液，应根据印刷机、印版、承印材料等的不同要求，配制成性能略有差异的润湿液，并调节好润湿液的pH值。
应根据印刷机、承印材料的情况，以及对印刷的要求，正确选择包衬的种类，以保证印刷的质量。
2．安装印版将印版连同印版下的衬垫材料，按照印版的位置要求，安装并固定在印版滚筒上。

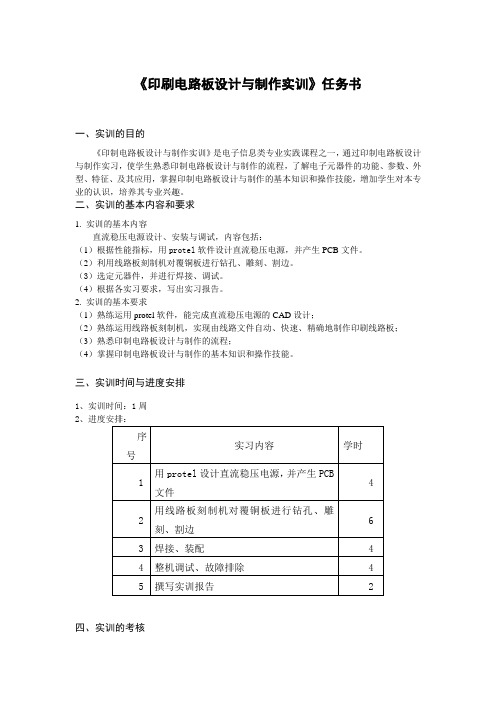

《印刷电路板设计与制作实训》任务书一、实训的目的《印制电路板设计与制作实训》是电子信息类专业实践课程之一，通过印制电路板设计与制作实习，使学生熟悉印制电路板设计与制作的流程，了解电子元器件的功能、参数、外型、特征、及其应用，掌握印制电路板设计与制作的基本知识和操作技能，增加学生对本专业的认识，培养其专业兴趣。
二、实训的基本内容和要求1. 实训的基本内容直流稳压电源设计、安装与调试，内容包括：（1）根据性能指标，用protel软件设计直流稳压电源，并产生PCB文件。
（2）利用线路板刻制机对覆铜板进行钻孔、雕刻、割边。
（3）选定元器件，并进行焊接、调试。
（4）根据各实习要求，写出实习报告。
2. 实训的基本要求（1）熟练运用protel软件，能完成直流稳压电源的CAD设计；（2）熟练运用线路板刻制机，实现由线路文件自动、快速、精确地制作印刷线路板；（3）熟悉印制电路板设计与制作的流程；（4）掌握印制电路板设计与制作的基本知识和操作技能。
三、实训时间与进度安排1、实训时间：1周2、进度安排：四、实训的考核本课程为独立考查课，成绩分五档：优（90~100）、良（80~89）、中（70~79）、及格（60~69）、不及格（60以下）。
实习课的主要任务是培养和提高实践技能，为了突出评分项目中实训操作所占的比重，其具体成绩构成如下：实习操作80% + 实习报告20% 。
具体实施如下：（1）能严格遵守实验室规章制度，明确实验目的，清楚实验原理，独立迅速完成印制电路板设计、制作、调试，并能较准确的分析、判断和处理实验过程中出现的问题，做出“合格”的产品。
评分为65-80分。
（2）能较好的遵守实验室规章制度，明确实验目的，清楚实验原理，独立顺利完成印制电路板设计、制作、调试，评分为57-64分。
（3）基本上能遵守实验室规章制度，实验目的和实验原理清楚。
对实验过程中出现的问题，经教师提示后能完成操作，评分为49-56分。
印刷电路板设计与制作实训报告印刷电路板（Printed Circuit Board，PCB）是现代电子产品中不可或缺的一部分，它是电子元器件的载体，通过导线、孔位等连接电子元器件，实现电路的功能。
在电子产品的设计与制作中，PCB 的设计与制作是一个非常重要的环节。
本文将介绍印刷电路板设计与制作实训的过程和经验。
一、实训目的本次实训的目的是让学生掌握PCB的设计与制作技能，了解PCB 的基本原理和制作流程，培养学生的实践能力和团队合作精神。
二、实训内容1. PCB设计软件的使用本次实训使用的是Altium Designer软件，它是一款功能强大的PCB设计软件，可以实现电路图的绘制、元器件的布局、连线的布线等功能。
在实训中，我们学习了软件的基本操作和常用功能，如新建工程、导入元器件库、绘制电路图、布局、布线等。
2. PCB制作流程PCB的制作流程主要包括以下几个步骤：（1）电路图设计：根据电路原理图，使用PCB设计软件绘制电路图，包括元器件的布局、连线的布线等。
（2）生成网络表：将电路图转换为网络表，用于后续的PCB布局和布线。
（3）PCB布局：根据网络表，将元器件放置在PCB板上，确定元器件的位置和布局。
（4）PCB布线：根据网络表和元器件的布局，进行连线的布线，保证电路的正常工作。
（5）PCB打样：将PCB设计文件输出为Gerber文件，送到PCB 厂家进行打样。
（6）PCB加工：将打样后的PCB板进行加工，包括钻孔、贴膜、切割等。
（7）元器件焊接：将元器件焊接到PCB板上，完成电路的组装。
3. 实训过程在实训过程中，我们分为小组进行PCB设计和制作。
首先，我们根据实验要求，绘制了电路原理图，然后使用Altium Designer软件进行电路图的设计和PCB布局。
在布局和布线过程中，我们需要考虑元器件的尺寸、位置、连线的长度和走向等因素，保证电路的正常工作。
在完成PCB设计后，我们将设计文件输出为Gerber文件，送到PCB厂家进行打样。
《包装印刷》实验指导书——拉毛试验（一）实验目的拉毛速度能评价印刷中纸张的掉毛掉粉状况。
掉毛掉粉包括两个含义，即拉毛和掉粉。
拉毛是由于拉毛速度低在印刷时造成较多的纸张纤维、填料、涂料离子被剥离。
通过试验，找出不同纸张、不同粘度的油墨的拉毛速度，对实际印刷速度有指导意义。
（二）实验原理印刷适性仪是模拟印刷机的一种测试仪器，可使纸和纸板在一定的压力下，用不同粘度的拉毛油或不同粘度的油墨在不同的印刷速度下完成纸张表面测试。
通过测试面的连续产生填料点、涂料点以及纸面被破坏而造成的起泡、撕裂时的距离，可求出纸张或纸板的拉毛速度。
（三）实验仪器与材料仪器包括两组独立的部分：打墨机，能赋予印刷盘一层一定厚度的拉毛油墨；一台由摆或弹簧驱动的印刷适性仪，通过调节弹簧符合控制印刷压力。
1．印刷适性仪（主机）IGT双轴印刷适应性测试仪相当于小型双色印刷机，可用于纸张进行表面强度试验。
印刷适性仪有一个155度的扇形体，半径85mm，宽度35mm，用标准衬垫包覆，试验纸条贴在上面。
扇形体与平滑的金属印刷盘面接触，并以逐步增加的速度回转，以完成对试样的印刷（1）主要规格与技术参数①摆锤仰角：165度。
②印刷盘：Φ65mm×10mm；Φ65mm×20mm。
印刷盘由不锈钢材料制成，有1cm和2cm两种规格，一般情况使用1cm宽的印刷盘。
若使用2cm宽的印刷盘，印刷压力应加倍。
③摆速度：（20～125）cm/s。
④扇形体特性尺寸扇角：155度；半径：85mm；宽度：35mm。
⑤胶垫规格（mm）：320×35×1.5。
⑥纸垫规格（mm）：305×35×1.5。
（2）结构原理在印刷品印刷过程中，优质纸张、油墨和三个工艺要素（油墨厚度、印刷压力和印刷速度）是保证印刷制品质量的重要条件。
油墨厚度：通过打墨机、油墨吸管、油墨分布面积，并控制注墨量和印刷盘着墨时间，可获得准确的墨膜厚度。
印制电路板实训报告实验目的本实验的目的是使学生对印刷电路板的制作过程有一个清晰的了解，理解如何实现自己设计的电路板，以及掌握所需的工具和设备的操作技能。
实验器材1. 铜箔板2. 红胶板3. UV曝光机4. 盐酸5. 洗板机6. 线路板钻孔机7. 锡焊工具实验步骤1. 根据任务需求，用计算机制作并输出PCB设计文件。
2. 将铜箔板切割成适当大小，并将其粘贴在红胶板上，使铜箔与红胶板完全接触。
3. 将PCB文件放置在UV曝光机上，暴露所需的时间。
4. 将暴露过的板子放入盐酸中浸泡，使不经红胶板覆盖的铜箔被蚀刻。
5. 将板子用水清洗干净，然后放入洗板机中以去除剩余的红胶板。
6. 使用线路板钻孔机在板子上打孔。
7. 使用锡焊工具焊接元器件。
电路图设计与PCB设计首先，我们需要根据电路需求设计电路图。
电路图应根据电路需求和元器件的物理特性来制定，其中包括元器件的连接方式，适当的过滤和功率处理等要素。
然后，我们需要通过电路图来设计PCB。
PCB设计需要考虑以下因素：1.布局：元器件的布局必须满足尽可能短的连接线，减少开路故障等风险。
2.大小：板的大小要适合电路需求，并确保足够的空间容纳所有元器件。
3.电路线：电路线必须适合元器件规格，必须足够强大，以承受电路中的电流并最小化电路噪声。
曝光和蚀刻在PCB设计期间，我们需要将设计的文件烧写到一张铜箔板上。
我们使用UV曝光机来实现这一点，它会透露未被红胶板覆盖的铜箔部分。
然后，我们将板子浸入盐酸中，以仅剩下电路设计所需的铜箔而消除多余的铜箔。
红胶板去除在铜箔板保持原始红胶的状态下，没有办法将元件焊接到PCB板上。
我们使用盐酸去除未被曝光的红胶板，以显示铜箔板。
钻孔通过钻孔，我们可以将元件插入设备中并将电线连接到所需的基板上。
我们使用线路板钻孔机在PCB板上钻洞。
这允许我们将引线连接到板子上并将元器件固定。
焊接使用锡焊工具，可以将元件连接在基板上。
您需要学习适当的电路设计，以确保正确连接元器件并避免开路或短路问题。
印刷电路板实验报告
一、实验目的
本实验旨在掌握在PCB设计和制作过程中电路板制作的技术，以及在印刷电路板工艺中采用的技术。
二、实验内容
1.进行电路板布线设计。
2.将布线设计的图纸转换为PCB、PCB标准图形文件。
3.对电路板文件进行电气设计和校核。
4.利用自动流程对电路板进行裁剪、清洗、沉积、烧录和贴标处理。
5.组装PCB，焊接PCB元件，调整PCB电路。
6.测试电路板电性能。
三、实验结果
1.实验中使用的电路板布线软件完成电路板设计，成功地完成了布线和绝缘处理工作。
2.电路板文件转换以及电气设计和校核完成，PCB下料、清洗、沉积、烧录、贴标以及元件焊接完成后，电路板中测试电性能正常。
四、总结
本次实验是一次成功的PCB设计和制作实验，经过布线设计、PCB 及PCB标准图形文件转换、电气设计和校核以及PCB流程操作等多项实验流程，成功地完成了电路板的制作，有助于更好地掌握PCB设计和制作的知识，对今后制作电路板有很大的帮助。
峯年的企业咨询顾问经验.经过实战验证可且港地执行的卓越監理方案.值得您下栽拥有《印刷电路板设计》实验指导书物理与电子信息学院实验一Protel99SE 使用基础实验二Protel99SE环境设置和原理图编辑 (5)实验三简单电路原理图设计 (9)实验四电路原理图设计的提高 (14)实验五电气规则检验和生成报表实验 (17)实验六非电气图形及电气图形的绘制 (20)实验七层次原理图设计 (24)实验八Protel99SE印制电路板设计入门 (27)实验九印制电路板设计一 (29)实验十制作元器件封装 (32)实验^一印制电路板设计二 (35)实验十二Protel99SE 综合设计实验 (38)实验一Protel99SE 使用基础（2 学时）、实验目的1．掌握设计数据库的概念，以及新建、打开和关闭等基本操作。
2．熟悉Protel99SE 的设计界面，熟练掌握对设计数据库中的文件夹和文件的操作。
3．掌握利用窗口管理功能对窗口显示方式及其显示内容进行管理。
二、实验要求1. 学会安装Protel99SE软件。
2．熟悉它的绘图环境，各个功能模块、界面环境以及文件管理的使用方法。
三、实验设备计算机、Protel99SE软件。
四、实验内容及步骤（一）实验内容1 .熟悉Protel99SE 的运行环境，包括所用的机器的硬件与软件环境。
2 .学习使用Protel99SE，包括进入Protel99SE主程序、菜单操作、工具拦操作及退出等基本操作。
3. 熟悉Protel99SE 的绘图环境、各个功能模块、界面环境、文件管理等。
（二）实验步骤1 .启动Windows98/2000 操作环境。
2. 打开目录：“C:\ProgramFiles\DesignExplorer99SE\Client99SE.exe ”，执行Protel99SE应用程序，启动Protel99SE。
3. 创建一个新的设计数据库文件步骤：①【File】|【New】②单击Browse按钮，选择文件的保存位置，确定新建设计数据库的名称，一般Protel99SE默认的文件名为“Mydesign.ddb ”。
③单击【OK】就可以创建一个新的设计数据库文件图1新建设计数据库4•启动原理图编辑器步骤：①【File】|【New】。
②单击标有SchematicDocument的图标【OK】或直接双击。
③单击Explore下的Sheetl文件或直接双击工作窗口中的Sheetl图标。
5 •启动印制电路板编辑器步骤：①【File】|【New】。
②单击标有PCBDocument的图标【OK】或直接双击。
③单击Explore下的PCB1文件或直接双击工作窗口中的PCB1图标。
6 •不同编辑器之间的切换方法：用鼠标单击工作窗口上已打开的标签或者先新建相应的文件，然后双击该文件也可以打开相应的编辑器。
7 •导入、导出文件步骤：①向设计数据库中导入外部文档File】|【lmport】。
②向设计数据库外导出文档I File】|【Export】实例练习：1. 启动Protel99SE,在E盘新建名为Exam的文件夹，并在文件夹中新建名为Exl.ddb的设计数据库文件。
2. 在上题数据库中新建一个名为poweramp (功率放大器电路)的原理图文件(SchematicDocument )、一个名为poweramp 的印刷电路板文件(PCBDocument)，并打开。
然后将poweramp.SCH，poweramp.PCB导出到桌面上。
3. 选择适当的菜单命令，将上题打开的文件窗口进行水平分割、垂直分割及平铺。
4. 在Exam的文件夹中新建名为Ex2.ddb的设计数据库文件，文件类型WindowsFileSystem。
5. 在Exam的文件夹中新建名为Ex3.ddb的设计数据库文件，文件类型MSAccessDatabase，观察WindowsFileSystem 及MSAccessDatabase 两种类型的区别。
6. 在Exam的文件夹中新建名为Ex4.ddb的设计数据库文件，将步骤2中的poweramp.SCH 和poweramp.PCB 导入。
实验二Protel99SE 环境设置和原理图编辑（ 2 学时）一、实验目的1．掌握电路原理图的设计步骤。
2 .掌握Protel99SE电路原理图设计工具，图纸设置的方法。
3．掌握设置网格、电气节点和光标的方法。
4. 掌握装载元器件库，放置、编辑和调整元器件的方法。
二、实验要求1. 独立完成。
2. 上机实际操作。
三、实验设备计算机、Protel99SE软件。
四、实验内容及步骤（一）实验内容：1. 熟悉电路原理图的设计步骤。
2. 熟悉电路图设计工具。
3. 练习装载元器件库及编辑和调整元器件。
4. 练习设置网格、电气节点和光标方法。
（二）实验步骤：1.设置电路图纸（定义工作平面）假设系统已进入原理图编辑器，按以下的要求设置图纸：①图纸大小:A4号；②图纸方向：水平方向放置；③标题栏样式：标准型标题栏。
具体设置方法如下：执行设置图幅命令。
菜单命令：【Desigh 】【Options】DocumentOptions 对话框的SheetOptions选项卡中。
设置图纸大小：StandardStyle设定图纸方向：Orientation设置标题栏类型：TitleBlock设置ElectricalGrid 自动寻找电气节点设置图纸边框颜色：BorderColor 设置工作区颜色：Sheet图2 设置电路图纸2．原理图参数设置执行【Tools】|【Preferences】后通过Schematic选项卡、GraphicalEditing 选项卡和DefaultPrimitives选项卡来实现，Schematic选项卡和GraphicalEditing选项卡分别如下图所示：图3Schematic 选项卡图4GraphicalEditing 选项卡在选项卡的相应位置可以分别设置可视网格、光标样式、字体等内容。
3．练习装载元器件库图5 元件库管理浏览器具体步骤如下：①打开原理图管理浏览器，在打开原理图编辑器的状态下，单击该浏览器顶部的BrowseSch标签，可打开元件库管理浏览器窗口。
②单击Add/Remove 按钮，打开ChangeLibraryFileList 对话窗口。
③单击选择所需的库文件，然后单击ADD按钮，即可将元件库装载。
实例练习：1 .启动Protel99SE,在E盘新建名为Exam的文件夹，并在文件夹中新建名为Ex1.ddb的设计数据库文件。
在该设计数据库中新建原理图文件，并命名为LXI.sch。
设置图纸大小为A4 ,水平放置，工作区颜色为220号色，边框颜色为45号色。
标题栏设置：用“特殊字符串”设置制图者为Luck、标题为“功率放大器”，字体为华文彩云，颜色为121 号色。
2 •在Exl.ddb中创建原理图文件,命名为LX2.sch。
自定义图纸大小:宽度为850、高度为450，垂直放置，工作区颜色为299号色。
网格设置：SnapOn为10mil，Visible为10mil。
字体设置：系统字体为仿宋体、字号为8 ，字形为斜体。
可视网格为点状。
设置系统字体：将UseClientSystemFontForAllDialogs 复选框取消选择。
不显示图纸的参考边框，把光标设置成大十字45 度。
3. 将元件库文件“MiscellaneousDevices . Ddb ” 和“ProtelDosSchematicLibraries .Ddb ” 依次装入。
实验三简单电路原理图设计（ 2 学时）、实验目的1掌握利用Protel99SE进行电路原理图设计的一般步骤2．掌握原理图编辑器中对图纸的设置，对电路图的大小、网格、光标、对象系统字体的设置方法。
3．掌握绘制原理图的基本方法，能绘制比较简单的电路原理图4．熟悉原理图绘制工具。
熟悉常用元器件编辑、放置与调整的方法。
、实验要求1．独立完成2．设计步骤符合标准规范。
三、实验设备网络计算机、Protel99SE软件四、实验内容及步骤一）实验内容1．学习元件的基本操作方法。
2．掌握元件属性的编辑方法。
（二）实验步骤1．放置元件1）在元件库中选定所需元件，然后放置元件到工作平面上。
2）菜单命令【place 】|【part】2．删除元器件1）菜单命令【Edit】|【Delete】2）当光标变为命令状态后，将光标移到要删除的元件处，单击鼠标左键即可将所指元件删除。
此后，程序仍处于删除命令状态，若要退出时单击鼠标右键或8ESC键退出命令状态。
3．元件移动菜单命令：【Edit】|【Move 】|【Move】上机实例：单独移动一个非门元件。
步骤：①执行移动命令；②点选元件；③移动元件。
技巧：直接用鼠标左键单击元件，保持左键按下状态（此时光标变为命令状态），移动鼠标即能进行单个元件的移动。
4．元件的旋转鼠标左键按住元件时，分别单击Space】，X键或丫键。
【Space】:每单击一下元件逆时针旋转900。
X 键：每单击一下使元件左右对调。
丫键：每单击一下使元件上下对调5．元件的复制粘贴步骤：1 ）点击鼠标左健框选住元件2）菜单命令：【Edit 】|【Copy】，这时鼠标变为命令状态，然后单击需要复制的元件。
3）菜单命令：【Edit】|【Paste】，则可以在图纸的任意位置放置一个复制的元件。
6．编辑元件的属性上机实例：编辑电阻RES2的属性。
步骤：①用鼠标左键双击元件RES2②在弹出的元件编辑对话框中设置元件的属性，主要包括如下属性。
【LibRef】：元件库中的型号（不允许修改）。
【Footprint】：元件的圭寸装形式，输入“AXAIL0.4”。
[Designator】：元件序号，输入’R1”。
【PartType】：元件型号或大小，输入4.7K”。
[Sheet】：图纸号，暂时不填。
[Part]：功能块序号，此项属性用于含有多个相同功能块的元件。
③设置结束后，单击0K按钮即可。
实例练习：1 •新建Ex3.sch原理图文件，从已有的元器件库中找到下列元件，然后放置到Ex3.sch图纸上，并按下图所示重新命名。
4. 7KJ?C ON4图6练习编辑元件2•在练习1的基础上，①选择4.7K电阻，复制并粘贴该电阻，然后取消选择;②删除二极管，并用恢复按钮将二极管恢复；③删除三极管；④删除电容，然后粘贴该电容；⑤用鼠标选择几个元件，然后删除这些被选择的元件；⑥将该电路图存盘。
3 •试分别关闭和开启电气捕捉栅格功能，观察电气栅格在连线时具有的作用。
4•试分别关闭和开启电气连接点功能，观察画“丁”字形连线时的区别。
00p F , QN 222 2ASW -S PST0——5 •放置网络标记，试更改字型和字号，并连续放S D1-D9九个网络标签6•选取电源和地线工具，试更改它们的形状和标记。
