A320机型发动机培训

我们来看一下你所需要了解的有关发动机正常操作的知识。

我们将从绕机检查开始学习。

我们检查每台发动机上的滑油加注口关闭，证实放油管的状态正常并且无漏油。

我们证实风扇整流罩门关闭并锁定。

我们证实发动机进气口和风扇叶片的状态正常。

在每台发动机右侧，我们检查通风进气口清洁并且释压和启动活门手柄口盖关闭。

在该侧我们还检查短舱舱盖关闭。

用外部电源使飞机通电。

不对，单击EXT PWR（外部电源）按钮使飞机通电。

不对，单击EXT PWR（外部电源）按钮使飞机通电。

在飞机电源接通后，FADEC(全权限数字式发动机控制)自动通电5分钟并在发动机/警告显示器上提供一些发动机的指示。

5分钟后，FADEC自动关断，所有发动机指示从正常变为琥珀色。

证实：●在发动机启动面板上主控开关1和2关，并且方式选择器处于正常位置。

●油门杆处于慢车位置。

我们将使用发动机自动启动程序来启动发动机。

在启动过程中，所有的发动机参数都受到FADEC的监视，控制和保护。

为了启动发动机，必须首先将发动机方式选择器拨到点火/启动位置。

接通发动机点火/启动功能。

不对，要接通发动机点火/启动功能，须将发动机方式选择器拨到点火/启动位置。

不对，要接通发动机点火/启动功能，须将发动机方式选择器拨到点火/启动位置。

当选择了点火启动时，FADEC再次通电。

这通过发动机/警告显示器上的指示从琥珀色变为正常来表示。

在系统显示器上，ECAM发动机页面自动出现，显示更多的发动机指示。

发动机/警告显示器上的第一个指示是每台发动机的N1。

两个指示器是相同的。

绿色指针指示实际的N1。

该值也以数字形式显示。

白色弧线代表与油门杆位置对应的N1范围。

琥珀色标记代表最大N1。

这是前推油门杆到底产生的N1。

红色区域的开端代表最大允许的N1。

剩余的弧线代表超过的区域。

推力极限方式和N1额定极限显示在发动机/警告显示的右侧。

这将在以后随着方式的改变进行解释和说明。

下一组指示器显示每台发动机的排气温度（EGT）。

你应检查排放管没有燃油 渗漏。
在绕机检查期间与燃油系 统有关的项目已完成。
MENU 正常操作
8/84
燃油系统
我们现在讨论驾驶舱准备时将遇到 的与燃油系统有关的项目。
为了更好地说明燃油系统的状况， 通过ECAM控制面板选择ECAM 燃油 页面。
MENU 正常操作
9/84
燃油系统
我们现在讨论驾驶舱准备时将遇到 的与燃油系统有关的项目。
注意：左机翼下方可选装 另一个加油口。
MENU 正常操作
6/84
燃油系统
每个机翼翼尖有一个通风 油箱与外侧油箱相连。
这些小油箱防止系统过压 和热膨胀。
你无法在驾驶舱中监视或 控制通风油箱。
通风油箱进口应没有任何 阻塞。
MENU 正常操作
7/84
燃油系统
有一个排放管。它排放可 能从系统中渗漏出的燃油。
燃油系统
签派单
总燃油量
Hale Waihona Puke 18000证实E/WD页面和ECAM燃油页面上的 机载油量与计算的飞行计划所需的燃油量 一致。
MENU 正常操作
28/84
燃油系统
。 还要证实一下各个油箱中的燃油分配
MENU 正常操作
29/84
燃油系统
MENU 正常操作
30/84
燃油系统
现在该启动APU了。 在启动前，注意：
接通左油箱1号泵并观察 ECAM指示。
MENU 正常操作
13/84
燃油系统
在驾驶舱准备期间，驾驶舱中 所有的白灯应该熄灭。
不。压下左油箱1号泵按钮。
MENU 正常操作
14/84
燃油系统
在驾驶舱准备期间，驾驶舱中 所有的白灯应该熄灭。

.1
维修工程部培训室编制 R01
安全注意事项
.1
维修工程部培训室编制 R01
.1
维修工程部培训室编制 R01
.1
维修工程部培训室编制 R01
.1
维修工程部培训室编制 R01
.1
维修工程部培训室编制 R01
.1
维修工程部培训室编制 R01
.1
维修工程部培训室编制 R01
.1
维修工程部培训室编制 R01
.1
维修工程部培训室编制 R01
.1
维修工程部培训室编制 R01
.1
维修工程部培训室编制 R01
.1
维修工程部培训室编制 R01
.1
维修工程部培训室编制 R01
.1
维修工程部培训室编制 R01
.1
维修工程部培训室编制 R01
.1
维修工程部培训室编制 R01
.1
维修工程部培训室编制 R01
.1
维修工程部培训室编制 R01
APU由三个吊点固定在隔框上
.1
维修工程部培训室编制 R01
APU的启动电源可由电瓶,外部电源和飞机本身提供.
.1
维修工程部培训室编制 R01
APU发电机可为飞机电源系统提供115V/400Hz/90KVA的三 相交流电,APU引气可用于发动机启动,空调系统,水箱增压,液
压油箱增压等.
.1
维修工程部培训室编制 R01
ECAM的APU页面:发电机,引气压力,转速,EGT指示等.
.1
维修工程部培训室编制 R01
驾驶舱的APU控制面板
.1
维修工程部培训室编制 R01
APU火警电门,测试按钮和灭火瓶释放电门.

a320机型培训课件中文A320机型培训课件中文A320机型是一种广泛使用的商用喷气式飞机，由欧洲航空防务与航天公司（Airbus）研发和制造。

该机型在全球范围内被许多航空公司采用，其高效性能和先进技术使其成为当今航空业的重要组成部分。

在A320机型的培训课件中，学员将学习关于该机型的各种重要知识和技能。

以下是一些可能包含在课件中的内容：1. 机型介绍：学员将了解A320机型的基本特点，包括机身结构、机翼设计、驾驶舱布局等。

他们将学习有关机型的一般规格和性能参数，如最大起飞重量、巡航速度和航程等。

2. 飞行控制系统：学员将深入了解A320机型的飞行控制系统，包括电气控制和液压控制。

他们将学习如何操作和监控这些系统，以确保飞机的稳定和安全飞行。

3. 仪表和设备：学员将学习如何使用A320机型的各种仪表和设备。

他们将了解如何解读和操作飞行仪表、导航设备和通信系统，以及如何使用自动飞行系统和飞行管理计算机。

4. 紧急情况处理：学员将接受关于A320机型紧急情况处理的培训。

他们将学习如何应对可能发生的紧急情况，如火警、气压异常和机械故障等。

他们还将学习如何使用紧急设备和应急程序。

5. 模拟训练：学员将接受A320机型的模拟训练，以提高他们的飞行技能和应对能力。

他们将在模拟飞行中面对各种飞行情景和紧急情况，并学习如何正确应对和解决问题。

通过A320机型培训课件的学习，学员将获得全面的关于该机型的知识和技能。

这将使他们能够胜任A320机型的飞行任务，并确保飞机的安全和顺利运行。

同时，这也将为他们未来的职业发展提供更多的机会和选择。

总之，A320机型培训课件中文为学员提供了深入了解和掌握该机型的机会。

通过系统的学习和实践，他们将成为熟练的A320飞行员，为航空业的发展和进步做出贡献。

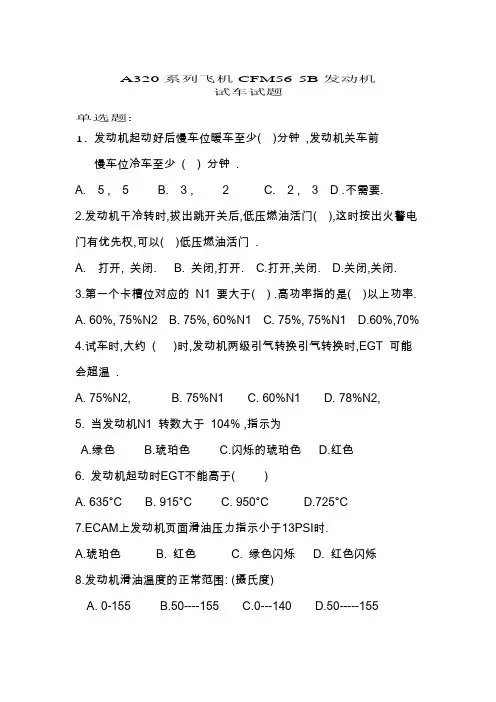

A320系列飞机CFM56-5B发动机试车试题单选题:1.发动机起动好后慢车位暖车至少( )分钟,发动机关车前慢车位冷车至少( ) 分钟 .A. 5 , 5B. 3 , 2C. 2 , 3 D .不需要.2.发动机干冷转时,拔出跳开关后,低压燃油活门( ),这时按出火警电门有优先权,可以( )低压燃油活门 .A. 打开, 关闭.B. 关闭,打开.C.打开,关闭.D.关闭,关闭.3.第一个卡槽位对应的N1 要大于( ) .高功率指的是( )以上功率.A. 60%, 75%N2B. 75%, 60%N1C. 75%, 75%N1D.60%,70%4.试车时,大约( )时,发动机两级引气转换引气转换时,EGT 可能会超温 .A. 75%N2,B. 75%N1C. 60%N1D. 78%N2,5. 当发动机N1 转数大于104% ,指示为A.绿色B.琥珀色C.闪烁的琥珀色D.红色6. 发动机起动时EGT不能高于( )A. 635°CB. 915°CC. 950°CD.725°C7.ECAM上发动机页面滑油压力指示小于13PSI时.A.琥珀色B. 红色C. 绿色闪烁D. 红色闪烁8.发动机滑油温度的正常范围: (摄氏度)A. 0-155B.50----155C.0---140D.50-----1559.发动机试车时,高尾风能造成:A. ECU控制禁止发动机启动.B. 在起动,慢车,和低功率时,造成极高的EGT.C. 在功率大约90%N1 以上,能造成风扇叶尖失速.D. 以上都有可能.10.发动机试车时发动机前方危险区域慢车功率时: 进气道前方半径(2.2 )米半圆形区域,并延伸至进气道后方( 4 )英尺的区域 .A. 1.5 , 2B. 2.2 ,4C. 2.5 ,5D. 3 ,611.发动机试车时发动机前方危险区域起飞功率时进气道前方半径(6.3) 米半圆形区域,并延伸至进气道后方( 5 )英尺的区域.A. 3 ,3B. 6.3 ,5C. 7 ,5.5D. 8.3 , 712. 发动机试车时发动机前方危险区域,如果风速大于25 节,危险区域尺寸需增加( ) .A. 15%B. 20%C. 25%D.无变化13.下ECAM 发动机页面起动机引气压力正常显示应该是:A. N2 大于10%并且预冷器上游压力小于21PSI时,为琥珀色.B. N2 大于10%并且预冷器上游压力大于21PSI时, 为琥珀色C.起动机引气压力指示颜色无变化.D. 当起动机引气压力不正确时,有连续音响警告.14.下ECAM 电源页上IDG 出口滑油温度(温度比进口高)显示正确的是:A.显示均为绿色.B.在180以下显示均为绿色.C. 在147以下显示均为绿色.D.在147--180显示均为琥珀色.15. 起动机要求引气正常工作压力为:A.＞25 PSIGB.＜55 PSIGC. 25---55 PSIGD.25---50 PSIG16. 啮合起动机时,对发动机转速的要求是:A. 小于20%N2B.小于10%N2C.小于20%N1D.小于10%N117. 发动机的起动机使用规定下面错误的是:A.连续四个循环每次2 分钟,每次间隔至少20 秒,四个循环以后冷却至少15 分钟B.一个5 分钟循环,然后冷却至少5分钟.C.一个15 分钟循环,然后冷却至少15 分钟D..一个正常成功的起动机会帮助发动机加速到40~45%N2 .16.发动机短舱温度指示:A.两台发动机短舱温度都无指示.B.发动机短舱温度高时, ECAM有警告信息.C.一个发动机短舱温度高于240 时,下ECAM 出现指示(琥珀色闪烁)D.两台发动机都低于240 时无指示.17.发动机试车对风扇/反推包皮要求不正确的是:A.试车时所有包皮全部关闭扣好.B.风扇包皮允许在慢车时打开,高于慢车必须关闭扣好.C.反推包皮只允许在冷转时打开,慢车时必须关闭扣好.D.冷转发动机时反推包皮可以打开35 度.18.在试车准备时,拔出防冰挑开关顺序的要求:A.先拔顶板的断路器.B.先拔后维护板的断路器.C.先拔黑色的断路器,后拔绿色的断路器.D.先拔绿色的断路器,后拔黑色的断路器.19.在发动机试车时,有几种情况可导致发动机自动干冷转?A. 1种情况B. 2种情况C. 3种情况D. 4种情况20. 发动机工作时的推力平衡要求错误的是:A. 单发工作最大允许75%N1 .B. 如果需要高功率,另一台发动机推力必须达到60%N1.C. 双发必须保证推力一致.D. 一发高功率,另一发必须配平推力.21. 试车前两个机翼油箱内格油箱的油量要求:A. 无要求.B.不少于3000KG .C. 够运转发动机的油量D.5吨.22. 属于热起动的现象的是:A. N2 转速上升均匀,EGT 上升很快.B. N1,N2上升缓慢.C. 接通主电门后15秒,没有燃油流量.D. N2 转速不上升,EGT 上升.23. 如果OAT 小于8 , 发动机运转并且N1,N2 振动有点偏大,可以尝试什么,振动可能会下降 .A.接通发动机前缘防冰,B.增加发动机推力.C.增加慢车运转时间.D.先增加推力后稳定在慢车位.24.发动机振动限制：A. N1：3 N2 ：5B. N1：5 N2：5C. N1：4 N2：4.25D.N1：2 N2：225.发动机的警告一般都是2 级警告,发动机滑油低压是3 级警告(红色ENG 1/2 OIL LO PR 信息),需要如何处理：A.立即收油门关车 .B. 立即收油门到慢车C.不用立即处理D.通知监护人员检查有无渗漏。

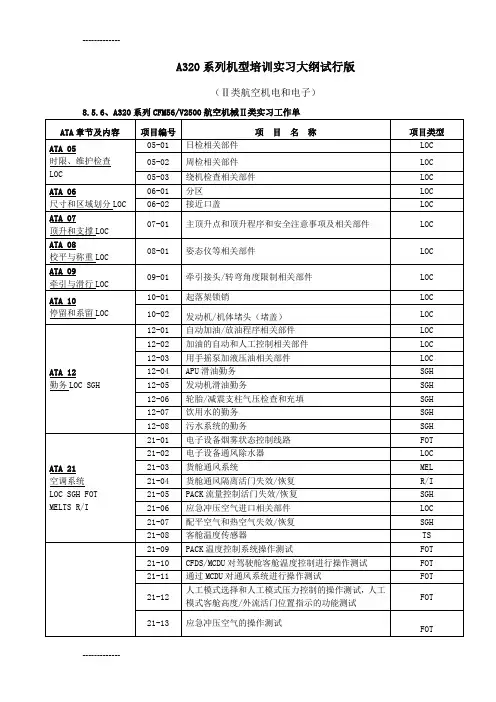

A320系列机型培训实习大纲试行版（Ⅱ类航空机电和电子）8.5.6、A320系列CFM56/V2500航空机械Ⅱ类实习工作单ATA章节及内容项目编号项目名称项目类型ATA 05时限、维护检查LOC 05-01 日检相关部件LOC 05-02 周检相关部件LOC 05-03 绕机检查相关部件LOCATA 06尺寸和区域划分LOC 06-01 分区LOC 06-02 接近口盖LOCATA 07顶升和支撑LOC07-01 主顶升点和顶升程序和安全注意事项及相关部件LOC ATA 08校平与称重LOC08-01 姿态仪等相关部件LOC ATA 09牵引与滑行LOC09-01 牵引接头/转弯角度限制相关部件LOCATA 10停留和系留LOC 10-01 起落架锁销LOC 10-02 发动机/机体堵头（堵盖）LOCATA 12勤务LOC SGH 12-01 自动加油/放油程序相关部件LOC 12-02 加油的自动和人工控制相关部件LOC 12-03 用手摇泵加液压油相关部件LOC 12-04 APU滑油勤务SGH 12-05 发动机滑油勤务SGH 12-06 轮胎/减震支柱气压检查和充填SGH 12-07 饮用水的勤务SGH 12-08 污水系统的勤务SGHATA 21空调系统LOC SGH FOT MELTS R/I 21-01 电子设备烟雾状态控制线路FOT 21-02 电子设备通风除水器LOC 21-03 货舱通风系统MEL 21-04 货舱通风隔离活门失效/恢复R/I 21-05 PACK流量控制活门失效/恢复SGH 21-06 应急冲压空气进口相关部件LOC 21-07 配平空气和热空气失效/恢复SGH 21-08 客舱温度传感器TS 21-09 PACK温度控制系统操作测试FOT 21-10 CFDS/MCDU对驾驶舱客舱温度控制进行操作测试FOT 21-11 通过MCDU对通风系统进行操作测试FOT21-12人工模式选择和人工模式压力控制的操作测试，人工模式客舱高度/外流活门位置指示的功能测试FOT21-13 应急冲压空气的操作测试FOT21-14 在DITCH状态下应急冲压空气进口系统关闭的操作测试FOTATA 22自动飞行LOC 22-01方向舵配平功能的操作测试相关部件LOC 22-02偏航阻尼功能的操作测试相关部件LOC22-03AFS地面扫描相关部件LOCATA 23 通讯LOC SGH 23-01 音频管理操作测试SGH 23-02 ACP音频控制面板LOC 23-03 CIDS通电/断电和自测试SGH 23-04 FAP和PTP一般操作及相关部件LOC 23-05 CIDS解析器LOC 23-06 编码/解码组件DEUA/DEUB LOC 23-07 VHF系统自测试SGH 23-08 无线电系统自测试SGHATA 24电源系统LOC SGH FOT MELTS R/I 24-01 RAT伸出控制失效/恢复MEL 24-02 发动机驱动发电机失效/恢复SGH 24-03 GLC-BCL接触器R/I 24-04 厨房人工和自动卸载SGH 24-05 一个BCL的失效和恢复SGH 24-06 通过CFDS和103VU面板对DEU复位SGH 24-07 GPCU（或GAPCU）LOC 24-08 地面勤务电网通电SGH 24-09 使用外电源给飞机供电SGH 24-10 外电源供电的飞机断电SGH 24-11 飞机由外电源供电时静变流机的操作测试FOT24-12在蓝系同供压或地面液压供给时应急发电机的操作测试FOT24-13 地面电源控制组件（GPCU）操作测试TS 24-14 通过CFDS对应急发电机控制组件进行操作测试FOTATA 25设备和装饰LOC SGH MEL R/I 25-01 第三位驾驶员座椅R/I 25-02 旅客可拆换座椅R/I 25-03 天花板R/I 25-04 弧形灯光板R/I 25-05 PSU/PIU弧形灯光板R/I 25-06 厨房设备相关部件LOC 25-07 舱门逃生滑梯压力检查SGH 25-08 货舱装载系统MEL 25-09 货舱排水系统相关部件LOC 25-10 舱门逃生滑梯压力检查SGH 25-11 翼上逃生滑梯LOCATA 26防火系统26-01 SDCU SGH 26-02 厕所灭火瓶R/I（CFM56/V2500）LOC SGH FOT MEL TS R/I 26-03 环路/爆炸帽操作测试TS 26-04 通过CFDS对发动机火警和过热探测进行操作测试FOT 26-05 电子舱烟雾探测系统操作测试MEL 26-06 厕所烟雾探测系统相关部件LOC26-07APU自动灭火线路操作测试，使用每个马达操作APU低压燃油活门的操作测试，APU应急停车线路的测试FOT26-08 使用PTT对货舱烟雾探测系统进行操作测试FOTATA 27飞行操纵系统LOC SGH FOT MEL TS R/I 27-01 副翼伺服控制失效/恢复TS 27-02 方向舵行程限制组件操作测试MEL 27-03 使用配平手轮对THS系统测试FOT 27-04 THS：无返回磨损指示器检查SGH 27-05 THS：齿轮箱磁堵探测器检查SGH 27-06 襟缝翼伸出/收进FOT 27-07 S/F控制手柄TS 27-08 地面扰流板维护装置LOC 27-09 扰流板作动器失效/恢复TS 27-10 SEC LOC 27-11 FCDC LOC 27-12 襟缝翼控制计算机（襟翼系统）自测试FOT 27-13 缝翼和液压做东的操作测试FOT 27-14 方向舵配平复位的操作测试FOT 27-15 方向舵行程限制组件的操作测试R/I 27-16 方向舵伺服控制的操作测试FOT 27-17 偏航阻尼器作动的操作FOT 27-18 升降舵和液压作动的操作测试FOT 27-19 襟缝翼控制计算机自动整体性测试FOT 27-20 翼尖刹车和无压的操作测试FOT 27-21 侧杆组件操作测试FOT 27-22 副翼阻尼程度的操作测试FOT 27-23 升降舵阻尼程度的操作测试FOT 27-24 THS3号马达驱作动器的操作测试FOTATA 28燃油系统（CFM56/V2500）LOC SGH FOTMEL TS R/I 28-01 排水系统相关部件LOC 28-02 油箱通气过压保护器LOC 28-03 传输活门作动器R/I 28-04 在APU舱对APU燃油管路放气SGH 28-05 加油活门（人工加油）失效/恢复TS 28-06 传输放油活门失效/恢复TS 28-07 APU低压活门和交输活门失效/恢复TS 28-08 FQIC R/I 28-09 使用M.L.I确定燃油量SGH 28-10 油箱高油位感应系统相关部件LOC 28-11 自动控制下的压力加油SGH 28-12 FQIC状态报告MEL 28-13 功能（BITE）测试FOT28-14 单独的传输活门操作检查以确保活门轴转动活门至开位FOT28-15 燃油传输MEL 28-16 压力抽油SGH 28-17 人工控制压力抽油SGH 28-18 左发低压燃油活门操作测试FOTATA 29液压系统LOC SGH FOT MEL TS R/I 29-01 蓝液压系统电动泵LOC 29-02 油箱增压SGH 29-03 收集箱封严排放系统MEL 29-04 PTU隔离接头脱开/重连接R/I 29-05 液压油量指示失效/恢复TS 29-06 油箱增压指示失效/恢复TS 29-07 使用手摇泵给液压油箱加油SGH 29-08 使用电动泵给蓝液压系统增压SGH 29-09 使用地面液压源给蓝液压系统增压SGH 29-10 蓝液压系统释压SGH 29-11 黄液压系统电动泵通过PTU给绿系统增压MEL 29-12 液压系统释压SGHATA 30防冰与排雨系统（CFM56/V2500）LOC SGH FOTMEL TS R/I 30-01 机翼结冰保护：防冰控制活门失效/恢复TS 30-02 发动机防冰活门失效/恢复TS 30-03 探头加热通道检查SGH 30-04 PHC LOC 30-05 WHC LOC 30-06 废水排放总管加温失效/恢复MEL 30-07 风挡防冰防雾相关部件R/I 30-08 大翼防冰系统的操作测试SGH30-09在发动机工作时发动机进气口基地防冰保护的操作测试FOTATA 31指示/记录系统LOC SGH FOT MEL TS R/I 31-01 电子时钟R/I 31-02 CFDS过滤器上传MEL 31-03 EIS启动程序SGH 31-04 EIS关断程序SGH 31-05 CFDIU自测试SGH 31-06 电源互锁和状态监控的操作测试TS 31-07 EIS输入测试FOT 31-08 EIS系统测试FOT 31-09 PFR滤波器的激活/停止MELATA 32起落架LOC SGH FOT MEL TS R/I 32-01MLG减震支柱备用封严作动活门在原位解释，维护实践SGH 32-02 主起落架舱门地面开/关SGH 32-03 前起落架舱门地面开/关SGH 32-04 LGCIU SGH 32-05 主/前轮拆卸R/I32-06 刹车系统放气和安全活门复位SGH 32-07 主轮刹车失效/恢复TS 32-08 正常刹车系统测试FOT 32-09 刹车组件拆卸R/I 32-10 备用杀侧带/不带防滑LOC 32-11 停留/最终应急刹车SGH 32-12 停留刹车压力释放及相关部件LOC 32-13 刹车温度传感器失效/恢复MEL 32-14 BSCU自测试-选择TEST FOT 32-15 BSCU自测试-选择GND SCAN FOT 32-16 轮胎压力指示系统操作测试MEL 32-17 起落架NO DOWN警告操作测试MEL 32-18 飞机在地面，模拟起落架在空中状态FOTATA 33灯光LOC FOT MEL R/I 33-01 客舱一般照明MEL 33-02 客舱灯光R/I 33-03 厕所照明R/I 33-04 旅客阅读灯R/I 33-05 厕所灯光标志R/I 33-06 客舱乘务员工作灯R/I 33-07 货仓和勤务舱照明R/I 33-08 电子设备舱照明MEL 33-09 外部灯光LOC 33-10 导航灯光R/I 33-11 应急灯光测试FOT 33-12 通过PTP面板对应急灯光系统进行功能测试FOT 33-13 从驾驶舱和FAP对应急灯光系统进行功能测试FOT 33-14 应急逃生路线标志灯LOC 33-15 EPSU LOCATA 34 导航系统LOC FOT 34-01 ADR自测试/接口测试FOT 34-02 IR自测试/接口测试FOT 34-03 ADM LOC 34-04 无线电高度表自测试FOT 34-05 GPWC LOC 34-06 卫星导航系统（GPS）（如果安装）LOC 34-07 GPSSU LOC 34-08 IR校准程序（通过MCDU）FOTATA 35氧气系统LOC SGH FOT MEL R/I 35-01 机组氧气系统压力指示检查SGH 35-02 机组氧气瓶压力检查SGH 35-03 机组氧气瓶R/I 35-04 用人工工具打开客舱应急氧气门SGH 35-05 应急氧气瓶MEL 35-06 应急氧气盒LOC 35-07 烟雾面罩tamper封严指示器检查FOTATA 36气源系统（CFM56/V2500）LOC SGH FOTMEL TS R/I 36-01 引气压力调节活门（PPV）失效/恢复TS 36-02 高压引气活门失效/恢复MEL R/I 36-03 发动机引气系统当前状态读取的操作测试FOT36-04 引气系统的操作测试及相关部件SGH LOCATA 38水/废水系统LOC SGH FOT 38-01 饮用水箱增压SGH 38-02 水过滤器（厨房）LOC 38-03 水系统功能测试FOT 38-04 水加热器功能测试/复位SGH 38-05 水量指示系统测试SGH 38-06 真空厕所系统自测试/测试FOT 38-07 VSC LOCATA 41水配重LOC不适用ATA 42集成电子模块LOC不适用ATA 44客舱系LOC不适用ATA 45中央维护系统LOC FOT不适用ATA 46信息系统LOC 46-01 ATSU LOC ATA 47惰性气体系统LOC MEL不适用ATA 49APULOC SGH FOT MEL TS R/I 49-01 燃油滤压差指示器检查R/I 49-02 APU应急停车测试FOT 49-03 ECB自测试及安装位置LOC 49-04 应急停车系统操作测试（用APU SHUT OFF电门）FOT 49-05 用电瓶启动APU FOT 49-06 APU部分或全部功能失效TS MEL 49-07 滑油量检查和添加SGHATA 50货舱及其辅助设施LOC SGH不适用ATA 51标准施工、结构不适用ATA 52 门LOC SGH 52-01 货仓门电操作SGH 52-02 使用手摇泵操作货舱门SGH 52-03 货舱门作动器LOC 52-04 散装货舱门操作SGH 52-05 开关空调舱门SGH 52-06 开关APU舱门SGH 52-07 开关前设备舱门SGH 52-08 开关E/E舱门SGH 52-09 门警指示系统LOCATA 53机身LOC53-01 机身各主要部件LOC ATA 54吊舱LOC 54-01 吊舱各主要部件LOCATA 55安定面LOC 55-01 安定面各主要部件LOCATA 56 窗户LOC SGH 56-01 各主要部件LOC 56-02 风挡面板和窗的清洁SGH 56-03 驾驶舱滑窗的操作SGHATA 57机翼LOC 57-01 各主要部件LOCATA 71动力装置(CFM56/V2500) LOC SGH 71-01 动力装置各主要组成部分LOC 71-02 发动机包皮开关SGHATA 72发动机(CFM56/V2500) LOC72-01 发动机各主要部件LOCATA 73发动机燃油和控制(CFM56/V2500) LOC SGH FOTTS R/I 73-01 发动机供油和控制部件LOC 73-02 发动机燃油总管组件TS 73-03 燃油滤R/I 73-04 飞机在地面，发动机没有运转FADEC操作测试SGH 73-05 发动机接口组件操作测试FOTATA 74点火(CFM56/V2500) LOC R/I 74-01 点火系统部件LOC 74-02 点火嘴R/IATA 75空气系统(CFM56/V2500) LOC TS R/I 75-01 空气系统部件LOC 75-02 空气系统主要部件拆装R/I 75-03 空气系统常见故障TSATA 76发动机控制(CFM56/V2500) LOC TS 76-01 发动机控制系统部件LOC 76-02 发动机常见故障TSATA 77发动机指示(CFM56/V2500) LOC MEL TS R/I 77-01 发动机指示系统部件LOC 77-02 加速度计R/I MEL 77-03 发动机指示系统常见故障TSATA 78 排气系统(CFM56/V2500) LOC FOT TS MEL 78-01 反推和排气部件LOC 78-02 反推失效和恢复TS MEL 78-03 反推系统的操作测试FOTATA 79滑油(CFM56/V2500) LOC SGH TS 79-01 滑油系统部件LOC 79-02 滑油滤更换SGH 79-03 滑油滤堵塞指示器检查SGH 79-04 在ECAM上滑油滤堵塞警告及故障排除TSATA 80发动机起动(CFM56/V2500)LOC SGH TS 80-01 起动系统各部件LOC 80-02 冷转检查TS 80-03 湿转检查TS 80-04 发动机人工启动SGH 80-05 启动中止SGH 80-06 发动机停车SGH8.5.8、A320系列CFM56/V2500航空电子Ⅱ类实习工作单ATA章节及内容项目编号项目名称项目类型ATA 05时限、维护检查LOC 05-01 日检相关部件LOC 05-02 周检相关部件LOC 05-03 绕机检查相关部件LOCATA 06尺寸和区域划分LOC 06-01 分区LOC 06-02 接近口盖LOCATA 07顶升和支撑LOC07-01 主顶升点和顶升程序和安全注意事项及相关部件LOC ATA 08校平与称重LOC08-01 姿态仪等相关部件LOC ATA 09牵引与滑行LOC09-01 牵引接头/转弯角度限制相关部件LOCATA 10停留和系留LOC 10-01 起落架锁销LOC 10-02 发动机/机体堵头（堵盖）LOCATA 12 勤务LOC SGH 12-01 自动加油/放油程序相关部件LOC 12-02 加油的自动和人工控制相关部件LOC 12-03 用手摇泵加液压油相关部件LOC 12-04 APU滑油勤务SGH 12-05 发动机滑油勤务SGH 12-06 轮胎/减震支柱气压检查和充填SGH 12-07 饮用水的勤务SGH 12-08 污水系统的勤务SGHATA 18震动和噪声分析LOC不适用ATA 21空调系统LOC SGH FOT MEL 21-01 电子设备烟雾状态控制线路FOT 21-02 电子设备通风除水器LOC 21-03 货舱通风系统MEL 21-04 PACK流量控制活门失效/恢复SGH 21-05 应急冲压空气进口相关部件LOC 21-06 配平空气和热空气失效/恢复SGH 21-07 PACK温度控制系统操作测试FOT 21-08 CFDS/MCDU对驾驶舱客舱温度控制进行操作测试FOT 21-09 通过MCDU对通风系统进行操作测试FOT21-10人工模式选择和人工模式压力控制的操作测试，人工模式客舱高度/外流活门位置指示的功能测试FOT21-11 应急冲压空气的操作测试FOT21-12在DITCH状态下应急冲压空气进口系统关闭的操作测试FOTATA 22自动飞行LOC SGH FOT MEL TS R/I 22-01 方向舵配系统相关部件LOC 22-02 飞行增稳计算机LOC 22-03 FM导航数据库转载SGH 22-04 FMGC1失效TS22-05 FMGC（1CA1，1CA2）的拆卸R/I 22-06 FMGC（1CA1，1CA2）的安装R/I 22-07 AFS操作测试FOT 22-08 FCU（2CA）的拆卸和安装R/I 22-09 FAC1偏航阻尼功能失效MEL 22-10 FAC的拆卸和安装R/I 22-11 方向舵配平功能的操作测试FOT 22-12 偏航阻尼功能的操作测试FOTATA 23通讯LOC SGH FOT MEL TS R/I 23-01 音频管理操作测试SGH 23-02 ACP音频控制面板TS 23-03 CIDS通电/断电和自测试SGH 23-04 FAP和PTP一般操作FOT 23-05 CIDS解析器R/I 23-06 编码/解码组件DEUA/DEUB R/I 23-07 VHF系统自测试SGH 23-08 音频系统的自测试SGH 23-09 PRAM磁带安装SGH 23-10 驾驶舱语音记录器麦克风放大器MEL 23-11 驾驶舱语音记录器SGH 23-12 客舱布局LOCATA 24电源系统LOC SGH FOT MEL TS R/I 24-01 RAT伸出控制失效/恢复MEL 24-02 发动机驱动发电机失效/恢复SGH 24-03 GLC-BCL接触器R/I 24-04 厨房人工和自动卸载SGH 24-05 一个BCL的失效和恢复SGH 24-06 通过CFDS和103VU面板对DEU复位SGH 24-07 GPCU（或GAPCU）LOC 24-08 地面勤务电网通电SGH 24-09 使用外电源给飞机供电SGH 24-10 外电源供电的飞机断电SGH 24-11 飞机由外电源供电时静变流机的操作测试FOT24-12在蓝系同供压或地面液压供给时应急发电机的操作测试FOT24-13 地面电源控制组件（GPCU）操作测试TS 24-14 通过CFDS对应急发电机控制组件进行操作测试FOTATA 25设备和装饰LOC SGH 25-01 厨房设备相关部件LOC 25-02 舱门逃生滑梯压力检查SGH 25-03 货舱排水系统相关部件LOC 25-04 舱门逃生滑梯压力检查SGH 25-05 翼上逃生滑梯LOCATA 26防火系统（CFM56/V2500）LOC SGH FOT MEL 26-01 SDCU SGH 26-02 通过CFDS对发动机火警和过热探测进行操作测试FOT 26-03 电子舱烟雾探测系统操作测试MEL 26-04 厕所烟雾探测系统相关部件LOC26-05 APU自动灭火线路操作测试，使用每个马达操作APU低压燃油活门的操作测试，APU应急停车线路的测试FOT26-06 使用PTT对货舱烟雾探测系统进行操作测试FOTATA 27飞行操纵系统LOC SGH FOT MEL 27-01 方向舵行程限制组件操作测试MEL 27-02 使用配平手轮对THS系统测试FOT 27-03 THS：无返回磨损指示器检查SGH 27-04 THS：齿轮箱磁堵探测器检查SGH 27-05 襟缝翼伸出/收进FOT 27-06 地面扰流板维护装置LOC 27-07 SEC LOC 27-08 FCDC LOC 27-09 襟缝翼控制计算机（襟翼系统）自测试FOT 27-10 缝翼和液压做东的操作测试FOT 27-11 方向舵配平复位的操作测试FOT 27-12 方向舵伺服控制的操作测试FOT 27-13 偏航阻尼器作动的操作FOT 27-14 升降舵和液压作动的操作测试FOT 27-15 襟缝翼控制计算机自动整体性测试FOT 27-16 翼尖刹车和无压的操作测试FOT 27-17 侧杆组件操作测试FOT 27-18 副翼阻尼程度的操作测试FOT 27-19 升降舵阻尼程度的操作测试FOT 27-20 THS3号马达驱作动器的操作测试FOTATA 28燃油系统（CFM56/V2500）LOC SGH FOT MEL 28-01 排水系统相关部件LOC 28-02 油箱通气过压保护器LOC 28-03 在APU舱对APU燃油管路放气SGH 28-04 使用M.L.I确定燃油量SGH 28-05 油箱高油位感应系统相关部件LOC 28-06 自动控制下的压力加油SGH 28-07 FQIC状态报告MEL 28-08 功能（BITE）测试FOT28-09单独的传输活门操作检查以确保活门轴转动活门至开位FOT28-10 燃油传输MEL 28-11 压力抽油SGH 28-12 左发低压燃油活门操作测试FOTATA 29液压系统LOC SGH FOT MEL 29-01 蓝液压系统电动泵LOC 29-02 油箱增压SGH 29-03 收集箱封严排放系统MEL 29-04 使用手摇泵给液压油箱加油SGH 29-05 使用电动泵给蓝液压系统增压FOT 29-06 蓝液压系统释压SGH 29-07 黄液压系统电动泵通过PTU给绿系统增压MEL 29-08 液压系统释压SGHATA 30防冰与排雨系统（CFM56/V2500）LOC SGH FOT MEL 30-01 探头加热通道检查SGH 30-02 PHC LOC 30-03 WHC LOC 30-04 废水排放总管加温失效/恢复MEL 30-05 大翼防冰系统的操作测试SGH30-06在发动机工作时发动机进气口基地防冰保护的操作测试FOTATA 31指示/记录系统LOC SGH FOT MEL TS R/I 31-01 EIS启动程序FOT 31-02 EIS结束程序FOT 31-03 SDAC1或2失效TS 31-04 中央警告系统地面扫描FOT 31-05 SDAC(1WV1,1WV2)的拆卸和安装R/I 31-06 FDIU(2TU)不工作TS 31-07 DFDR系统操作检查（通过MCDU）FOT 31-08 飞行数据接口组件（FDIU）(2TU)的拆卸和安装R/I 31-09 EIS输入测试SGH 31-10 EIS系统测试SGH 31-11 PFR滤波器的激活/停止FOT 31-12 电子时钟MEL 31-13 电子时钟设置FOT 31-14 CFDS滤波器的装载SGH 31-15 QAR光盘SGH 31-16 DMU LOCATA 32起落架LOC SGH FOT MEL 32-01MLG减震支柱备用封严作动活门在原位解释，维护实践SGH 32-02 主起落架舱门地面开/关SGH 32-03 前起落架舱门地面开/关SGH 32-04 LGCIU SGH 32-05 刹车系统放气和安全活门复位SGH 32-06 正常刹车系统测试FOT 32-07 备用杀侧带/不带防滑LOC 32-08 停留/最终应急刹车SGH 32-09 停留刹车压力释放及相关部件LOC 32-10 刹车温度传感器失效/恢复MEL 32-11 BSCU自测试-选择TEST FOT 32-12 BSCU自测试-选择GND SCAN FOT 32-13 轮胎压力指示系统操作测试MEL 32-14 飞机在地面，模拟起落架在空中状态FOTATA 33灯光LOC FOT MEL R/I 33-01 客舱一般照明MEL 33-02 客舱灯光R/I 33-03 厕所照明R/I 33-04 旅客阅读灯R/I 33-05 厕所灯光标志R/I 33-06 客舱乘务员工作灯R/I-------------33-07 货仓和勤务舱照明R/I 33-08 电子设备舱照明MEL 33-09 外部灯光LOC 33-10 导航灯光R/I 33-11 应急灯光测试FOT 33-12 通过PTP面板对应急灯光系统进行功能测试FOT 33-13 从驾驶舱和FAP对应急灯光系统进行功能测试FOT 33-14 应急逃生路线标志灯LOC 33-15 EPSU LOCATA 34导航系统LOC SGH FOT MEL TS R/I 34-01 ADIRS启动程序FOT 34-02 ADIRS停止程序FOT 34-03 预警风切变气象雷达自测试FOT 34-04 无线电高度表测试SGH 34-05 TCAS系统失效MEL 34-06 EGPWS的自测试FOT 34-07 VOR/MMR的自测试FOT 34-08 MMR1失效TS 34-09 MMR的自测试SGH 34-10 MMR的拆卸和安装R/I 34-11 IR校准程序（通过MCDU）SGH 34-12 ALT比较警告操作测试FOT 34-13 CAS动态滚动操作测试FOT 34-14 ADM LOC 34-15 GPWC LOC 34-16 GPSSU LOCATA 35氧气系统LOC FOT MEL 35-01 机组氧气瓶LOC 35-02 应急氧气瓶MEL 35-03 应急氧气盒LOC 35-04 烟雾面罩tamper封严指示器检查FOTATA 36气源系统（CFM56/V2500）LOC SGH FOT MEL 36-01 引气压力调节活门（PPV）失效/恢复SGH 36-02 高压引气活门失效/恢复MEL 36-03 发动机引气系统当前状态读取的操作测试FOT 36-04 引气系统的操作测试及相关部件LOCATA 38水/废水系统LOC SGH 38-01 饮用水箱增压SGH 38-02 水过滤器（厨房）LOC 38-03 水加热器功能测试/复位SGH 38-04 水量指示系统测试SGH 38-05 VSC LOCATA 41水配重LOC 不适用ATA 42集成电子模块LOC不适用ATA 44客舱系统LOC 不适用ATA 45中央维护系统LOC FOT不适用-------------ATA 46信息系统LOC FOT 46-01 ATSU相关部件LOC 46-02 ATSU测试FOTATA 47惰性气体系统LOC MEL不适用ATA 49APULOC SGH FOT MEL 49-01 APU应急停车测试FOT 49-02 ECB自测试及安装位置LOC 49-03 应急停车系统操作测试（用APU SHUT OFF电门）FOT 49-04 用电瓶启动APU FOT 49-05 APU部分或全部功能失效MEL 49-06 滑油量检查和添加SGHATA 50货舱及其辅助设施LOC不适用ATA 51标准施工、结构不适用ATA 52门LOC SGH 52-01 货仓门电操作SGH 52-02 使用手摇泵操作货舱门SGH 52-03 货舱门作动器LOC 52-04 散装货舱门操作SGH 52-05 开关空调舱门SGH 52-06 开关APU舱门SGH 52-07 开关前设备舱门SGH 52-08 开关E/E舱门SGH 52-09 门警指示系统LOCATA 53机身LOC 53-01 机身各主要部件LOC ATA 54吊舱LOC 54-01 吊舱各主要部件LOC ATA 55安定面LOC 55-01 安定面各主要部件LOCATA 56窗户LOC SGH 56-01 各主要部件LOC 56-02 驾驶舱滑窗的操作SGHATA 57机翼LOC 57-01 各主要部件LOCATA 71动力装置(CFM56/V2500)LOCSGH 71-01 动力装置各主要组成部分LOC 71-02 发动机包皮开关SGHATA 72发动机(CFM56/V2500) LOC72-01 发动机各主要部件LOCATA 73发动机燃油和控制(CFM56/V2500) LOC FOT 73-01 发动机供油和控制部件LOC 73-02 发动机燃油总管组件LOC 73-03 燃油滤LOC 73-04 飞机在地面，发动机没有运转FADEC操作测试FOT 73-05 发动机接口组件操作测试FOTATA 74点火(CFM56/V2500) LOC74-01 点火系统部件LOC ATA 75空气系统(CFM56/V2500) LOC75-01 空气系统部件LOC ATA 76发动机控制76-01 发动机控制系统部件LOC-------------(CFM56/V2500) LOCATA 77发动机指示(CFM56/V2500)LOC MEL TS 77-01 发动机指示系统部件LOC 77-02 加速度计MEL 77-03 发动机指示系统常见故障TSATA 78排气系统(CFM56/V2500) LOCMEL 78-01 反推和排气部件LOC 78-02 反推失效和恢复MELATA 79滑油(CFM56/V2500)LOC SGH 79-01 滑油系统部件LOC 79-02 滑油滤更换SGH 79-03 滑油滤堵塞指示器检查SGHATA 80发动机起动(CFM56/V2500) LOC SGH 80-01 起动系统各部件LOC 80-02 发动机人工启动SGH 80-03 启动中止SGH 80-04 发动机停车SGH-------------------------- -------------。

A320系列飞机V2500发动机试车培训大纲前言为保证发动机试车质量，加强对发动机试车人员的管理，不断促进和提高发动机试车人员的业务素质，同时结合我基地现有发动机试车人员的状况，编写此大纲。

此大纲自颁布之日起开始执行。

此大纲的编写得到了大修部等单位的大力支持.由于编者水平有限，难免有不足之处，敬请有关部门和读者提出宝贵意见，以便及时改进。

编者 2012年12月1 培训课题：A319-100/A320-200/A321-200飞机V2500型发动机试车培训。

2 培训目的：2.1通过培训，使受训者熟练掌握A320系列飞机V2500型发动机试车程序和要求，及发动机的操作方法，能正确处理发动机起动及运转过程中发生的紧急和其他不正常情况，了解有关发动机调整/试验的方法和操作程序。

培训发动机试车人员根据手册及安全有效的程序，对A320系列飞机V2500型发动机进行试车。

2.2 课程结束时，每位学员将能够：2.2.1 能按发动机正常和特殊程序起动和停车。

2.2.2 熟练掌握发动机紧急停车的程序和措施。

2.2.3 能进行飞机和发动机系统项目测试的试车。

2.2.4 能根据测试的要求，查找手册有关图表，计算发动机有关参数。

2.2.5 能按标准的程序，用VHF与机场塔台进行通讯联络。

2.3 培训完成时，理论和实作考试合格者将具备A320系列飞机V2500型发动机发动机试车的资格。

3 学员资格：3.1 持有CAAC 66部《维修人员执照》；3.2 维修人员执照须有A320系列机型II级维护签署；3.3 由各维修单位推荐的机械维修人员。

3.4 熟悉驾驶舱各类仪表和电门。

4 培训教材：4.1 民用航空器维修标准。

4.2 公司有关安全规章、程序。

4.3 A320系列飞机维护手册ATA71-00-00。

4.4 V2500-A5 ENGINE RUN-UP 发动机起动教材。

5 培训内容：5.1 理论培训：5.1.1 民用航空器的地面试车。

动力装置 (CFM)
MENU 总结
振动指示 滑油滤指示 燃油滤指示
9/44
已耗燃油指示
ECAM发动机页面(1/2)
发动机滑油温度
通常情况下为绿色，当 高于140度时，此指示为闪 亮的绿色。
当高于140度超过15分 钟时，变为琥珀色，当高 于155度时立即变为琥珀色 。
短舱温度
选择任一黄色按钮进行复习。
发动机滑油温度
短舱温度
选择任一黄色按钮进行复习。
动力装置 (CFM)
MENU 总结
振动指示 滑油滤指示 燃油滤指示
8/44
已耗燃油指示
已耗燃油值以绿色显示 。该值在发动机启动时复 位。
若指示不精确，最后两 位数字上有短划线。
发动机滑油温度
ECAM发动机页面(1/2)
短舱温度
选择任一黄色按钮进行复习。
18/44
滑油油量指示
ECAM发动机页面(2/2)
滑油压力指示
点火指示
在发动机启动期间显示A 或B，取决于点火选择器 上的选择。 在连续点火或人工启动时 AB以绿色显示。
发动机引气压力
选择任一黄色按钮进行复习。
动力装置 (CFM)
MENU 总结
启动活门位置 19/44
滑油油量指示
ECAM发动机页面(2/2)
动力装置 (CFM)
MENU 总结
3/44
火警故障灯
发动机启动面板
发动机主控开关
发动机主控开关的 ON 位 用 于 发 动 机 自 动 启动。
当把发动机主控开关 放在OFF位时关掉发动 机。
发动机方式选择器
选择任一黄色按钮进行复习。
动力装置 (CFM)
MENU 总结

在一次正常飞行中，电气配置不再发生变 化，一直到滑回时启动APU。
电气
MENU 正常操作 (B)
15/41
我们刚着陆，正滑向登机桥。 我们将替你启动APU。
电气
MENU 正常操作 (B)
16/41
APU已可用，并准备在发 动机关车时取代发动机驱动 的发电机。
电气
MENU 正常操作 (B)
17/41
两台发动机都已经停止工作。
APU 发电机又重新连接到线路中并自动向 整个电气系统供电。
电气
MENU 正常操作 (B)
21/41
为了训练目的，我们假定飞机 系统将被完全关断。
所以你必须叫一部外接电源
车。
按一下维护人员图标。
电气
MENU 正常操作 (B)
22/41
为了训练目的，我们假定飞机 系统将被完全关断。
所以你必须叫一部外接电源
车。
不， 请按一下维护人员图标。
电气
MENU 正常操作 (B)
23/41
为了训练目的，我们假定飞机 系统将被完全关断。
所以你必须叫一部外接电源
车。
不， 请按一下维护人员图标。
电气
MENU 正常操作 (B)
24/41
面板上的可用灯（AVAIL）和ECAM上的 外电源指示多已经出现，表明外电源已经查 上并且可用。
电气
MENU 正常操作 (B)
31/41
现在可以关掉外接电源了。 不，请按压外接电源按钮开关。
电气
MENU 正常操作 (B)
32/41
现在可以关掉外接电源了。 不，请按压外接电源按钮开关。
电气
MENU 正常操作 (B)
33/41
当所有主电源脱开后，CRT屏幕变成 空白。

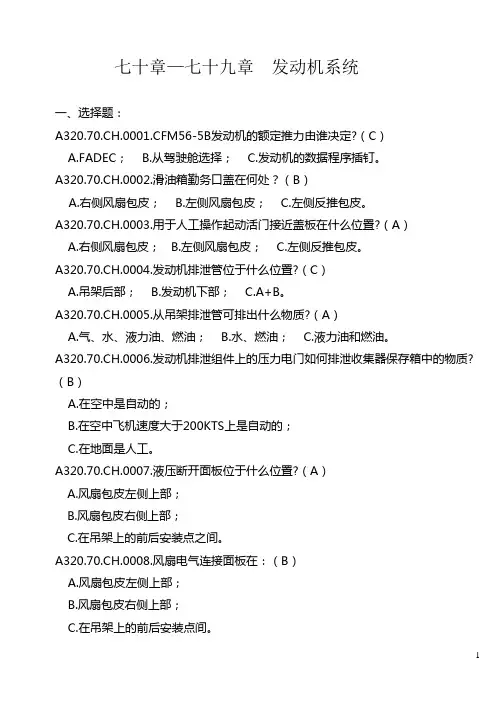

七十章—七十九章发动机系统一、选择题：A320.70.CH.0001.CFM56-5B发动机的额定推力由谁决定?（C）A.FADEC；B.从驾驶舱选择；C.发动机的数据程序插钉。

A320.70.CH.0002.滑油箱勤务口盖在何处？（B）A.右侧风扇包皮；B.左侧风扇包皮；C.左侧反推包皮。

A320.70.CH.0003.用于人工操作起动活门接近盖板在什么位置?（A）A.右侧风扇包皮；B.左侧风扇包皮；C.左侧反推包皮。

A320.70.CH.0004.发动机排泄管位于什么位置?（C）A.吊架后部；B.发动机下部；C.A+B。

A320.70.CH.0005.从吊架排泄管可排出什么物质?（A）A.气、水、液力油、燃油；B.水、燃油；C.液力油和燃油。

A320.70.CH.0006.发动机排泄组件上的压力电门如何排泄收集器保存箱中的物质?（B）A.在空中是自动的；B.在空中飞机速度大于200KTS上是自动的；C.在地面是人工。

A320.70.CH.0007.液压断开面板位于什么位置?（A）A.风扇包皮左侧上部；B.风扇包皮右侧上部；C.在吊架上的前后安装点之间。

A320.70.CH.0008.风扇电气连接面板在：（B）A.风扇包皮左侧上部；B.风扇包皮右侧上部；C.在吊架上的前后安装点间。

A320.70.CH.0009.反推包皮如何打开?（B）A.人工开，且用安全锁保险；B.液压开，且用安全锁保险；C.电动马达开，且用安全锁保险。

A320.70.CH.0010.发动机附件齿轮箱由什么驱动?（C）A.高压转子；B.低压转子；C.由高压转子通过传动齿轮箱。

A320.70.CH.0011.哪几个轴承支撑高压转子？（A）A.3#(双轴承)和4#；B.2#、4#；C.2#、3#(双轴承)。

A320.70.CH.0012.3#气动站位在何处？（B）A.高压压气机进口；B.高压压气机出口；C.燃烧室出口。

A320.70.CH.0013.再循环系统中，燃油回油活门的功用是什么?（C）A.在发动机停车时给燃油系统释压；B.使燃油更好地过滤；C.保持IDG、发动机燃油的温度不超过限制值。

湿厨房接口：
饮用水接口、废水排放口。 气源接口、排气接口。 电源接口。
拆装厨房注意事项：
拔相应的跳开关，清空储物箱，排空水。
东航江苏培训中心
15
客舱设备
东航江苏培训中心
厕所
复合材料组成，顶板、侧板、地板组成一个整体。
下部连接是四个硬连接点或四个轨道连接点。
上部连接：一个顶部连接点，一个后部连接点。
驾驶舱设备
东航江苏培训中心
手动调节：标有V的手柄，扳动可控制座椅上下升降
。
标有H的手柄，扳动可以控制座椅前
后左右
水平移动。
电动调节：两个按钮，分别控制升降和水平移动。
椅背调节：标有R的手柄，调节椅背的倾斜度。
腰部调节：两个旋钮，三角形和圆形。
3
驾驶舱设备
东航江苏培训中心
扶手：
• 靠近中央操纵台的扶手可拉起到竖直且折到椅
东航江苏培训中心
29
货舱设备
东航江苏培训中心
30
货舱设备
东航江苏培训中心
31
25-4应急设备
驾驶舱应急设备：
逃离绳索，2根 手提灭火瓶1个
防烟面罩1个 防火手套1付 消防斧1个 救生衣，4个 急救药箱1个 氧气面罩4个 应急手电2个
东航江苏培训中心
32
应急设备
东航江苏培训中心
33
应急设备
东航江苏培训中心
客舱布局：客舱座椅的数量和位置的设置。
A320：两级客舱布局，经济舱150个座椅，公 务舱 8个座椅。共158个座椅。
A319：两级客舱布局，经济舱112个座椅，公务舱8 个座椅。共120个座椅。
A321：两级客舱布局，经济舱156个座椅，公务舱 20个座椅。共176个座椅。

告诫：风扇包皮打开时， 告诫：风扇包皮打开时，不要把火警探测器作为手 的支撑，线路和敏感部分可能会弯曲。 的支撑，线路和敏感部分可能会弯曲。这样做会 引起它们与其它部件的摩擦而导致损坏或引起不 正常的火警指示。 正常的火警指示。
告诫：用手操作风扇包皮锁扣， 告诫：用手操作风扇包皮锁扣，使用其它的工具可 能损坏锁扣
3.维护注意事项—拆装
告诫(caution)
告诫： 使用两把扳手拆卸或安装管路联结螺帽： 告诫： 使用两把扳手拆卸或安装管路联结螺帽： 用一把扳手固定住接头； 用一把扳手固定住接头；用另一把扳手松开或 拧紧接头螺帽。 拧紧接头螺帽。这是为了防止损坏部件 告诫： 在拆卸/安装期间保持 安装期间保持HMU水平；不能让燃 水平； 告诫： 在拆卸 安装期间保持 水平 油泵驱动轴来承担HMU的重量，驱动轴或 的重量， 油泵驱动轴来承担 的重量 驱动轴或HMU会 会 损坏。 损坏。 告诫： 不能用力矩马达来固定或移动HMU，HMU 告诫： 不能用力矩马达来固定或移动 ， 的校准会发生变化。 的校准会发生变化。
4.风险提示 风险提示Fra bibliotek发动机最小慢车检查
1.准备工作
A.生产准备:
1）文字资料（工卡或 AMM拆装程序： 拆： TASK 73-21-10-000-002 装： TASK 73-21-10-400-002 ） 要求：对工卡准确理解，确认工卡的完整性 2）工具(常规 及专用工具 专用工具： 856A13361连接器, 扭矩-MEC 紧固件 856A14691MEC 燃油泵螺帽自锁脱开成套扳手 856A14941HMU 拆/装装置)
1)液压-机械组件(HMU)-拆卸/安装(含拆装图) 2) A320 CFM56-5B FADEC地面工作测试(发 动机冷转状态) 3) A320飞机 CFM56-5B 最小慢车检查

黄系统电动泵指示
泵的指示
火警关断活门
液压
发动机指示
发动机工作 发动机关车
液压油温度指示
MENU 总结
13/24
系统压力指示
选择任何黄色的按 钮来复习。
黄系统电动泵指示
泵的指示
火警关断活门
液压
发动机指示
液压油温度指示
无指示
温度正常
超温
力指示
选择任何黄色的按 钮来复习。
若一台发动机工作，该泵给系统增压 。
泵释压
油箱液面低 油箱空气压力低 油箱超温 泵压力低
MENU 总结
9/24
系统压力指示
选择任何黄色的按 钮来复习。
黄系统电动泵指示
泵的指示
火警关断活门
发动机指示
液压油温度指示
液压
MENU 总结
10/24
系统压力指示
足够的压力 系统压力低
泵的指示
选择任何黄色的按 钮来复习。
黄系统电动泵指示 火警关断活门
发动机指示
液压油温度指示
液压
MENU 总结
11/24
系统压力指示
选择任何黄色的按 钮来复习。
黄系统电动泵指示
泵的指示
泵接通- 压力正常 泵关断 LO- 泵接通- 压力低
发动机指示
火警关断活门 液压油温度指示
液压
MENU 总结
12/24
系统压力指示
选择任何黄色的按 钮来复习。
系统指示 发动机指示 液压油量指示
液压
MENU 总结
18/24
PTU indication
选择任何黄色的按 钮来复习。
冲压空气涡轮指示
RAT收藏好 RAT接通并且未收藏 RAT故障

注意：如果地面高压引气已 连接，不要使用APU引气！
发动机引气指示
发动机标识符号
引气系统
MENU 总结
15/18
地面高压气源连接指示
ECAM 引气页面（2/2）
发动机标识符号
发动机引气指示
预冷器正常进口 压力显示绿色。一旦 探测到压力过低或过 高，指示就变成琥珀 色。
预冷器正常出口 压力显示绿色。一旦 探测到压力过低或过 高，指示就变成琥珀 色。
APU引气活门完全 打开（在E/WD上伴 随APU引气记忆）。
ECAM 引气页面（1/2）
发动机引气活门
交输供气活门 高压活门
引气系统
MENU 总结
9/18
APU引气活门 发动机引气活门
ECAM 引气页面（1/2）
交输供气活门
交输供气活门 正常关 闭了。
交输供气活门 正常打 开了。
交输供气活门 在移动 过程中。
APU引气活门
ECAM 引气页面（1/2）
交输供气活门
发动机引气活门
引气系统
高压活门
高压引气活门由系统自动控制。
高压引气活门没有完全关 闭。
高压引气活门完全关闭。
高压引气活门不在要求的 关闭位。
MENU 总结
12/18
地面高压气源连接指示
ECAM 引气页面（2/2）
发动机引气指示
引气系统
发动机标识符号
引气系统
MENU 总结
1/18
空调面板
发动机引气按钮开关
APU引气按钮开关
交叉引气选择器
引气系统
MENU 总结
2/18
空调面板
发动机引气按钮开关
APU引气按钮开关
交叉引气选择器
