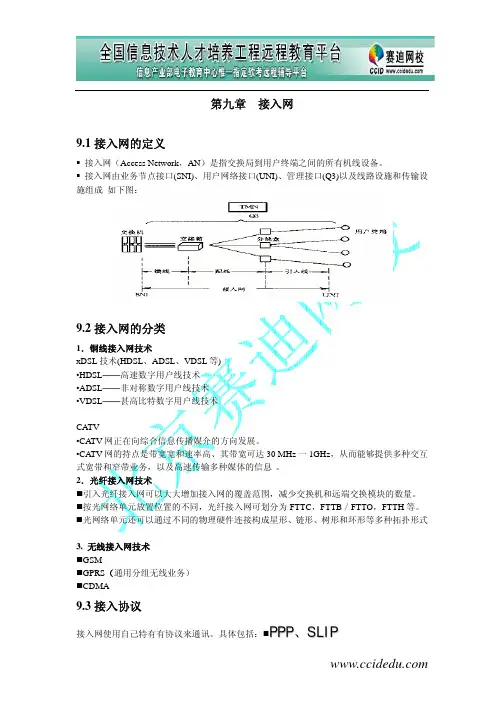

第九章 光接入网[1]

第九章 9.1 接入网的定义接入网接入网(Access Network,AN)是指交换局到用户终端之间的所有机线设备. 接入网由业务节点接口(SNI),用户网络接口(UNI),管理接口(Q3)以及线路设施和传输设 施组成 如下图:9.2 接入网的分类1.铜线接入网技术 xDSL 技术(HDSL,ADSL,VDSL 等) HDSL——高速数字用户线技术 ADSL——非对称数字用户线技术 VDSL——甚高比特数字用户线技术 CATV CATV 网正在向综合信息传播媒介的方向发展. CATV 网的持点是带宽宽和速率高,其带宽可达 30 MHz 一 1GHz,从而能够提供多种交互 式宽带和窄带业务,以及高速传输多种媒体的信息 . 2.光纤接入网技术 引入光纤接入网可以大大增加接入网的覆盖范围,减少交换机和远端交换模块的数量. 按光网络单元放置位置的不同,光纤接入网可划分为 FTTC,FTTB/FTTO,FTTH 等. 光网络单元还可以通过不同的物理硬件连接构成星形,链形,树形和环形等多种拓扑形式 3. 无线接入网技术 GSM GPRS(通用分组无线业务) CDMA9.3 接入协议接入网使用自己特有有协议来通讯.具体包括:PPP,SLIP PPP:点到点协议 SLIP:串行链路接口协议PPPoEPPPoE(Point-to-Point Protocal Over Ethernet)是基于局域网的点对点通信协议,它继承了 以太网的快速和 PPP 拨号的简捷,用户验证,IP 分配等优势. 特点: 提供了一种理想的接入方案: 即通过一个简单的共享接入设备 (例如 ADSL Modem, Cabe Modem,交换机或路由器)将多个客户网段接入到宽带骨干网络. 多个客户端可以使用 PPPoE 协议建立对多个目的端的 PPP 会话.共享接入设备,建立多 个 PPP 会话9.3 接入技术 1,xDSL 及 ADSL 接入 xDSL 接入DSL(Digital Subscriber Line 数字用户线路)技术是基于普通电话线的宽带接入技术. 按数据传输的上,下行传输速率的相同和不同,DSL 有对称和非对称传输两种模式.对称(Symmetrical)DSL 技术HDSL ——高速数字用户线技术 SDSL ——单线路数字用户线技术非对称(Asymmetrical)DSL 技术ADSL:非对称用户线 RADSL:速率自适应用户线 VDSL:甚高比特数字用户线ADSL在进行数据传输的同时还可以使用第三个通信信道,进行 4KHz 的语音传输. 标准有两种 G.DMT:8M b/s(下)1.5M b/s,较适用于小型办公室 G.Lite: 1.5M b/s(下) 512K b/s ADSL 的接入模型: MODEM 滤波器2,HFC 接入HFC 的系统结构 包括局端系统 CMTS,用户终端系统和 HFC 传输网络 HFC 的局端系统 CMTS 在有线电视的前端,或者在管理中心的机房,完成数据到 RF 转换,并将其与有线电视的 视频信号混合,并送入 HFC 网络中 用户端系统 电缆调制解调器 CM,是放在用户家中的终端设备, 连接用户的 PC 机和 HFC 网络, 构成用 户的端系统 Cable Modem 接收 CMTS 的 QAM 调制信号 接收 PC 数据帧,转换成 QPSK 调制信号 作用:多功能 速率: 下行 3-10M 最高 30M 上行:0.2-2M 最高 10M3,高速以太网接入常用方法是 FTTx+LAN,即光纤+局域网. FTTx(Fiber To The x) FTTZ(光纤到小区) FTTB(光纤到楼) FTTH(光纤到家庭) 能够实现千兆到小区,百兆到大楼,十兆到家庭/桌面.4,无线接入 GSM/GPRSGSM(global system for mobile communication)是数字蜂窝移动通信系统的代表 移动台(MS) ,基站(BSS) ,网络子系统(NSS) 每个蜂窝最多可拥有 200 多个全双工信道(上行,下行) 从基站到可移动站 下行链路频率 从可移动站到基站 上行链路频率 每个频率段宽 200kHz,每个方向上有 124 个频率信道 每个信道均可采用时分复用技术,分成 8 个时隙每个时隙由一个 148 比特的数据帧构成GPRS(General Packet Radio Service)是 GSM 无线信道中产生附加虚拟时隙的技术 GPRS 能使时隙被若干用户共享,数据被封装成包在当前空闲的时隙发送出去. 能在 GSM 上实现 IP 能力的技术 传统 GSM 无线接口数据速率被限制在 9.6kb/s GPRS 技术,最大的数据传送速率可达 144kb/s码分多址CDMA 技术原理是基于扩频技术,即将需传送的具有一定信号带宽信息数据,用一个带宽远大于信号 带宽的高速伪随机码进行调制,使原数据信号的带宽被扩展,再经载波调制并发送出去. 接收端使用完全相同的伪随机码,与接收的带宽信号作相关处理,把宽带信号换成原信息 数据的窄带信号即解扩,以实现信息通信. 适合现代移动通信网的大容量,高质量,综合业务,软切换等要求CDMA2000 CDMA2000-1X 速率低于 2Mb/s 的 CDMA2000 可支持 308Kb/s 的数据传输 支持移动 IP 业务 CDMA2000-1XEV CDMA2000-1X基础上进一步提高速率的增强体制 采用高速率数据(HDR)技术提供2Mb/s以上的数据业务宽带码分多址技术(WCDMA)它的基站支持异步和同步的运行方式 支持 2M 速率的数据业务 调制方式上行采用 B/SK 下行采用 QPSK 保持与 GSM/GPRS 网络的兼容性; 其他多通道多点分配业务(MMDS) 本地多点分配业务(LMDS)两种. 它们是在成熟的微波传输技术上发展起来的 所采用的调制方式与微波传输相似 不同之处是 MMDS 和 LMDS 均采用一点多址方式 微波传输则采用点对点方式.例题:非对称数字用户线 ADSL 是采用(1)调制通过双绞线向用户提供宽带业务,交互式数据 业务和普通电话服务的接入技术, 其上行速率为 640b/s 到 1b/s, 下行速率为 1b/s 到 (2) , 有效传输距离为 3 到 5 公里.ADSL 接入互连网的两种方式是(3) . Cable Modem 又叫线缆调制解调器, 它可以连接用户家中的 PC 机和 (4) 网络. Cable Modem 的最高上行速率可达(5) ,下行速率则更高,彻底解决了由于声音/图像传输而引 起的阻塞. 1.A.TDM B.FDM C.WDM D.CDM 2.A.8Mb/s B.4Mb/s C.2Mb/s D. 1.5Mb/s 3.A.固定接入和虚拟拨号 B.专线接入和 VLAN 接入 C.固定接入和 VLAN 接入 D.专线接入和虚拟拨号 4.A.ATM 5.10Mb/s 答案:1.B B.PSTN C.HFC D.FRN B.2Mb/s C.1Mb/s D. 1.5Mb/s 2.A 3.D 4.C 5.A2004 网络管理员试题下列有关广域网的叙述中,正确的是_(41)_.(41) A.广域网必须使用拨号接入 B. 广 域 网必须使用专用的物理通信线路 C.广域网必须进行路由选择D.广域网必须按广播方式进行数据通信 答:c。
