2014年机械动力学基础考试题

精品文档.平罗职教中心2014―2015学年第二学期期末考试《机械基础》A试卷考试时间90分钟，总分1001、由于基圆内无渐开线，所以齿轮的齿根圆就一定大于它的基圆。

2、凸轮轮廓的形状取决于从动件的运动规律。

3、在槽轮机构的一个运动周期内，槽轮的运动时间所占百分比与圆销数和柄轮槽数有关，而与曲柄转速无关。

4、机器动力部分是机器运动的来源。

5、细牙螺纹不适用于经常拆卸的螺纹联接。

6、牛头刨床的主运动机构是摆动导杆机构。

7、止回棘爪和锁止圆弧的作用是相同的。

8、斜齿轮与直齿轮相比，由于受到轴向分力的作用，因此直齿轮传动更平稳。

9、V 带传动中，由于采用了同一V 带，则主、从动轮的轮槽角必定相等。

10、改变遮板的位置，可实现棘轮转角大小的控制，但此方法不适用于摩擦式棘轮机构。

11、因展成法是利用齿轮啮合传动的原理加工齿轮的方法，所以其加工的过程类似于齿轮传动，即齿条刀具的齿顶高等于齿轮的齿顶高。

12、带传动工作时产生弹性滑动的原因是由于小带轮包角太小所致。

13、_________是链传动承载能力、链及链轮尺寸的主要参数。

A 链轮齿数 B 节距 C 链节数 D 中心距 14、欲提高蜗杆传动的效率，可采用_______。

A ．减小导程角γB ．增加蜗杆直径系数qC ．增加蜗杆头数Z1值D ．减小蜗杆头数Z1值15、当从动件运动规律一定时，凸轮基半径与压力角的关系_________ A 基圆半径小，压力角小B 基圆半径小，压力角大 16、螺旋压力机的螺纹工作面的牙侧角是_________ A600 B300 C550 D3017、关于链传动的说法正确的是_________A 平均传动比准确，工作可靠，效率低B 能用一根链条同时带动几根彼此平行的轴转动C 链传动工作时不存在附加动载荷D 链传动应该使松边在上，紧边在下 18、45钢为调质钢，具有良好的综合力学性能，常采用的热处理方法是_________ A 淬火+高温回火B 淬火+中温回火C 淬火+低温回火D 渗碳+高温回火19、效率较低的运动副接触形式是_________A 齿轮接触B 凸轮接触C 滑动轴承轴瓦与轴颈D 滚动轮接触 20、链传动中，当要求传动速度高和噪音小时，宜选用________ A 套筒滚子链 B 牵引链 C 齿形链 D 起重链21、设一齿轮箱两轴间的距离为200mm ，齿轮的模数为4mm ，齿数分别为23、78， 则此齿轮传动是_______。

2014年江苏省企业内职工职业技能鉴定机械专业高级工综合理论知识试卷（A卷）一、判断题：（将正确答案填入下表对应的空格中，每题1分，共20分）1、粗滤油器一般安装在液压泵的吸油管路上。

2、A型、B型、C型三种普通平键的区别，主要是端部形状不同。

3、曲柄摇杆机构只能将回转运动转换为往复摆动。

4、采用变位齿轮相啮合，就可凑配中心距. 。

5、为了使传动零件磨损均匀,链节数和链轮齿数应同为偶数或奇数.6、阶梯轴上各截面变化处都应当有越程槽。

7、凸轮机构就是将凸轮的旋转运动转变为从动件的往复直线运动。

8、普通平键联结能够使轴上零件周向固定和轴向固定。

9、管子的外径是管螺纹的公称直径。

10、Tr40×7LH -7H-L—表示公称直径为40mm，螺距为7mm的左旋梯形螺纹，中径公差代号为7H，旋合长度代号为长旋合长度。

11、四杆机构中出现死点位置的原因是主动力小于转动阻力。

12、传动轴在工作时只传递转矩而不承受或承受很小弯曲载荷的作用。

13、差动连接的液压缸输出的推力比非差动连接时的推力要小。

14、圆柱滚子轴承能够承受一定的轴向载荷。

15、液压泵的额定压力即为液压泵的工作压力。

16、在Y、Z、A、B、C、D、E七种普通V带型号中，Y型截面尺寸最大，E型截面尺寸最小。

17、在金属切削加工中一般优先采用通用刀具。

18、液压系统中，当液压缸的运动速度越快，则液压缸输出的推力也越大。

19、齿轮泵多用于高压系统,柱塞泵多用于低压泵。

20、压力控制回路主要是利用压力控制阀，如：减压阀、顺序阀、调速阀等来控制系统的压力。

二、选择题：（将正确答案的序号填入下表对应的空格中，每题1分，共20分）1．三类泵中容积效率最低的为（）A．齿轮泵 B．叶片泵 C．柱塞泵2.( )机构可将凸轮的直线往复运动转变为从动件的直线往复移动或摆动。

A．盘型凸轮 B．移动凸轮 C．圆柱凸轮3.零件的材料是钢材,且力学性能要求较高时可选用( ).。

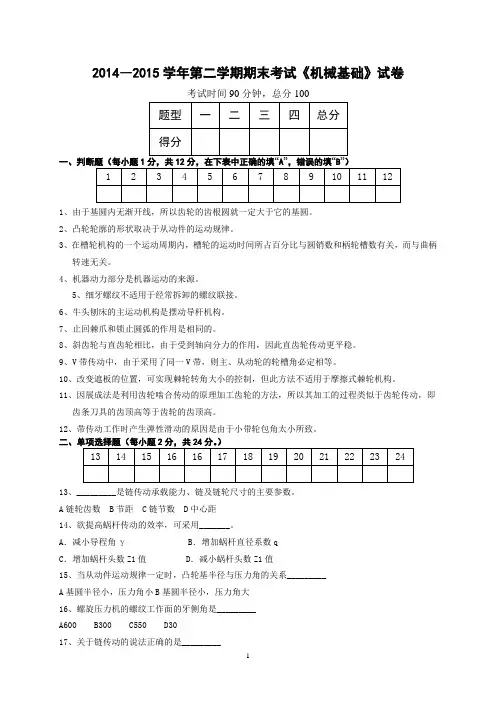

2014―2015学年第二学期期末考试《机械基础》试卷考试时间90分钟，总分1001、由于基圆内无渐开线，所以齿轮的齿根圆就一定大于它的基圆。

2、凸轮轮廓的形状取决于从动件的运动规律。

3、在槽轮机构的一个运动周期内，槽轮的运动时间所占百分比与圆销数和柄轮槽数有关，而与曲柄转速无关。

4、机器动力部分是机器运动的来源。

5、细牙螺纹不适用于经常拆卸的螺纹联接。

6、牛头刨床的主运动机构是摆动导杆机构。

7、止回棘爪和锁止圆弧的作用是相同的。

8、斜齿轮与直齿轮相比，由于受到轴向分力的作用，因此直齿轮传动更平稳。

9、V带传动中，由于采用了同一V带，则主、从动轮的轮槽角必定相等。

10、改变遮板的位置，可实现棘轮转角大小的控制，但此方法不适用于摩擦式棘轮机构。

11、因展成法是利用齿轮啮合传动的原理加工齿轮的方法，所以其加工的过程类似于齿轮传动，即齿条刀具的齿顶高等于齿轮的齿顶高。

12、带传动工作时产生弹性滑动的原因是由于小带轮包角太小所致。

13、_________是链传动承载能力、链及链轮尺寸的主要参数。

A链轮齿数 B节距 C链节数 D中心距14、欲提高蜗杆传动的效率，可采用_______。

A．减小导程角γ B．增加蜗杆直径系数qC．增加蜗杆头数Z1值 D．减小蜗杆头数Z1值15、当从动件运动规律一定时，凸轮基半径与压力角的关系_________A基圆半径小，压力角小B基圆半径小，压力角大16、螺旋压力机的螺纹工作面的牙侧角是_________A600 B300 C550 D3017、关于链传动的说法正确的是_________A平均传动比准确，工作可靠，效率低 B能用一根链条同时带动几根彼此平行的轴转动C链传动工作时不存在附加动载荷 D链传动应该使松边在上，紧边在下18、45钢为调质钢，具有良好的综合力学性能，常采用的热处理方法是_________A淬火+高温回火B淬火+中温回火C淬火+低温回火D渗碳+高温回火19、效率较低的运动副接触形式是_________A齿轮接触 B凸轮接触 C滑动轴承轴瓦与轴颈 D滚动轮接触20、链传动中，当要求传动速度高和噪音小时，宜选用________A套筒滚子链 B牵引链 C齿形链 D起重链21、设一齿轮箱两轴间的距离为200mm，齿轮的模数为4mm，齿数分别为23、78，则此齿轮传动是_______。

2014年《机械基础》考试真题及答案一、单项选择题：1. 图示铰链四杆机构是（）。

Ａ. 曲柄摇杆机构；Ｂ.双曲柄机构；Ｃ. 双摇杆机构。

2. 能实现间歇运动的机构是（）。

Ａ. 曲柄摇杆机构；Ｂ. 双摇杆机构；Ｃ. 槽轮机构；Ｄ. 齿轮机构。

3. 链传动属于（）传动。

Ａ. 摩擦传动；Ｂ. 啮合传动；Ｃ. 两者均不是。

4. （）是齿轮最主要的参数。

Ａ. 模数；Ｂ. 压力角；Ｃ. 分度圆；Ｄ. 齿数。

5、在如图所示的齿轮—凸轮轴系中，轴4称为( )A.零件B.机构C.构件D.部件6、若两构件组成低副，则其接触形式为（）A.面接触B.点或线接触C.点或面接触D.线或面接触7、普通平键的长度应（）A .稍长于轮毂的长度B .略短于轮毂的长度 C.是轮毂长度的三倍 D.是轮毂长度的二倍8、键的截面尺寸b×h主要是根据( )来选择。

A.传递扭矩的大小B.传递功率的大小C.轮毂的长度D.轴的直径9、当两个被联接件之一太厚不宜制成通孔，且联接不需要经常拆装时，宜采用（）A.螺栓联接B.螺钉联接C.双头螺柱联接D.紧定螺钉联接10、下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器二、填空题11.铰链四杆机构的杆长为a=60mm，b=200mm，c=100mm，d=90mm。

若以杆Ｃ为机架，则此四杆机构为在铰链四杆机构中，与机架相连的杆称为，其中作整周转动的杆称为，作往复摆动的杆称12.为，而不与机架相连的杆称为。

13.凸轮机构主要由、和三个基本构件组成。

14.带传动的主要失效形式是与。

15.链传动的主要失效形式有：和。

16.链的长度以表示，一般应取为数。

17.为保证齿轮传动恒定的传动比，两齿轮齿廓应满足。

18.一对齿轮的正确啮合条件为：与。

19.齿轮轮齿的失效形式有和。

20.齿轮传动是惟一适用于相交轴的齿轮传动。

21.蜗杆传动是由和组成。

机械动力学练习题机械动力学是一门研究刚体和动力系统运动学和运动力学问题的学科。

它涵盖了广泛的主题，包括力学原理、运动学和动力学方程、质点和刚体的运动、动力学能量和动力学动量等。

为了帮助读者更好地理解机械动力学的概念和应用，以下是一些关于机械动力学的练习题。

1. 一个质量为2kg的物体以2m/s的速度沿x轴正向运动，受到一个10N的恒力。

求物体在3秒后的速度。

2. 一个弹簧的弹性系数为100N/m，压缩了0.1m。

如果弹簧上受到的外力是10N，求弹簧的伸长长度。

3. 一个质量为5kg的物体以5m/s的速度沿斜面滑动。

斜面的倾角为30度。

求物体在斜坡上滑动的加速度。

4. 一个质量为0.5kg的物体通过一个固定在天花板上的轻绳连接到一个质量为1kg的物体。

求两个物体的加速度。

5. 一个飞行棋子以60m/s的速度垂直向上射出，当它达到最高点时，求它的速度和加速度。

6. 一个质点以10m/s的速度在一个水平平面上运动，受到一个15N的恒力。

如果运动过程中没有摩擦阻力，求质点在5秒后的速度和位置。

7. 一个轮胎的直径是0.5m，质点以10m/s的速度滚动在轮胎上。

求质点相对于地面的线速度和角速度。

8. 一个轮子以6 rad/s的角速度转动，直径是0.4m。

求轮子上距离轴心1m的点的线速度和加速度。

9. 一个质量为2kg的物体在一个半径为0.5m的圆轨道上旋转。

如果物体的角速度是4 rad/s，求物体的线速度和向心加速度。

10. 一个支架上有一个质量为10kg的物体，与支架之间的系数摩擦力为0.2。

求施加在物体上的最小水平力，使得物体开始运动。

通过解答这些练习题，你可以加深对机械动力学概念和计算方法的理解。

希望这些练习题能够帮助你提高对机械动力学的学习和应用能力。

请注意，上述练习题仅供参考和学习之用，并不能代表机械动力学的全面知识和应用。

如果您对机械动力学有更深入的研究和应用需求，请咨询相关的教材或专业人士的指导。

太原理工大学研究生试题B姓名： 学号： 专业班级： 机械工程2014级1 求图1系统的当量刚度，钢丝绳的刚度为K 1，滑轮的质量忽略不计。

(10分)2 系统如图2所示，圆盘的转动惯量为I ，其旋转轴线与垂直方向成α角安装，圆盘上有一偏心质量m ，偏心距为a ，求系统微幅振动的频率。

(10分)3 试求图3所示系统的固有频率。

略去转轴和中间齿轮的转动惯量，已知：I1=235.2kg.cm2,I2=98kg.cm2, L1=75cm, L2=75cm, D1=15cm, D2=7.5cm, d1=5cm, d2=4cm 。

(10分)4 重量为W 的薄板挂在弹簧的下端，在空气中上下振动时，周期为T 1；在液体中上下振动时，周期为T 2。

假定空气阻尼略去不计，液体阻力表示为，其中2A 为薄板的总面积，为其运动速度。

试证明液体的粘性系数：2122212T T T AgT W -=πμ，见图4。

(10分) 5 如图5所示的单摆，其质量为m ，摆杆是无质量的刚性杆，长为L 。

它在粘性液体中摆动，粘性阻尼系数为r ，悬挂点O 的运动x(t)=Asin ωt ，试写出单摆微幅摆动的方程式并求解。

(15分)6 机器和机座由弹簧和阻尼支承如图6所示。

机器产生的惯性激振力频率ω=43rad ／s ，机器与机座的重量为2450N,选择阻尼系数r=2.94N.s ／cm 的材料制作隔振器(即阻尼器的阻尼系数r=2.94N.s ／cm)。

问隔振系数η＜0.1时，弹簧刚度K 应该多大? (15分)7 统如图7所示，其滑轮质量为M ，忽略绳的弹性和M 的转动（只考虑M 的上下振动），试用能量法确定系统的固有频率。

(15分)8如图8所示的振动系统，其支承的振动位移t H x H ωsin =，试求支承的最大振动力幅0Q 。

(15分)太原理工大学研究生试题纸图1 图2 图3图4 图5 图6图7 图8。

机械动力学基础课后答案一、填空题（每空1分，共30分）1、构件就是机器的_运动___单元体；零件就是机器的__生产___单元体；部件就是机器的__加装___单元体。

2、平面运动副可分为______低副__和____高副___，低副又可分为__转动副_____和___移动副____。

3、轮系运动时，所有齿轮几何轴线都固定不动的，表示___定轴轮系____轮系，至少存有一个齿轮几何轴线不紧固的，表示___行星轮系______轮系。

4、为保证带传动的工作能力，一般规定小带轮的包角α≥___120°_______。

5、若键的标记为键B20×70GB－79，则该键为__B____平键，b＝___20___，L＝_____70___。

6、轴的作用是_____支承轴上的旋转零件________________________。

按轴的承载情况不同，可以分为___传递运动和转矩____、___心轴_____、__转轴、传动轴_______。

7、凸轮机构就是由_____机架_______、________凸轮____、______从动件______三个基本构件共同组成的。

8、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的'运动特性称为___急回特性_________。

9、在蜗轮齿数维持不变的情况下，蜗杆的头数越太少，则传动比就越_______小_____。

10、齿轮啮合时，当主动齿轮的____齿根__推动从动齿轮的___齿顶___，一对轮齿开始进入啮合，所以开始啮合点应为______从动轮齿顶圆______与啮合线的交点；当主动齿轮的___齿顶___推动从动齿轮的___齿根___，两轮齿即将脱离啮合，所以终止啮合点为________主动轮齿顶圆____与啮合线的交点。

11、滚动轴承内圈与轴颈的协调使用____基孔新制__制，外圈与轴承孔的协调使用基轴制 _______制。

2014年上期13级定向班第二次统考《机械基础》试卷时量：90分钟 总分：100分 适用班级：13级定向班出卷人：唐朝云 审卷人：眭光明一 、选择题（选择你认为最正确的一项填入下表中；每题3分，共36分）金属材料1、拉伸试验时，试样拉断前能承受的最大应力称为材料的（ ）。

A 屈服强度B 抗拉强度C 弹性极限D 刚度2、金属材料受力后，在断裂之前产生不可逆永久变形的能力称为( )。

A 、强度B 、塑性C 、硬度D 、韧性3、α- Fe 是具有（ ）晶格的铁。

A 、体心立方B 、面心立方C 、密排六方D 、复杂立方5、根据构成合金各组元之间相互作用的不同，珠光体属于（ ）。

A 、固溶体B 、机械混合物C 、金属化合物D 、单质6、机械制造中，T10钢常用来制造（ ）。

A 、 容器B 、 刀具C 、 轴承D 、 齿轮7、调质处理就是（ ）热处理。

A 、淬火+高温回火B 、淬火+中温回火 题 号 一 二 三 四 五 六 合计 应得分 20 10 30 12 10 18 100 实得分12 3 4 5 6 7 8 910C、淬火+低温回火D、调质+高温回火8、要求高硬度和耐磨性的工具，必选用( )的钢。

A、低碳成分B、高碳成分C、中碳成分D、任意含碳量9、决定钢淬硬性高低的主要因素是钢的（）。

A、含锰量B、含碳量C、含硅量D、含硫量1.日常生活中我们发现：同样的一根钢丝，如果我们试图用双手沿直线方向拉断钢丝，难度很大甚至是不可能的；但是如果我们用双手捏住钢丝的某处，前后不断改变用力的方向，也许很快我们就会发现钢丝被折断了。

之所以会有这样的现象是因为金属材料的_______ 通常远低于材料的_______。

( )A.屈服强度，抗拉强度B.抗拉强度，屈服强度C.疲劳强度，抗拉强度D.抗拉强度，疲劳强度2.当我们做完第一题题干中所说的实验后，我们通常会发现钢丝折断处的强度和硬度明显高于其他部分，我们在实际生产中把这种现象称为（）A. 应力集中 B．冷作硬化C．塑性变形 D．弹性变形5、秤可以用来测量体重，尺子可以用来测量身高，这是人体生理指标的测量。

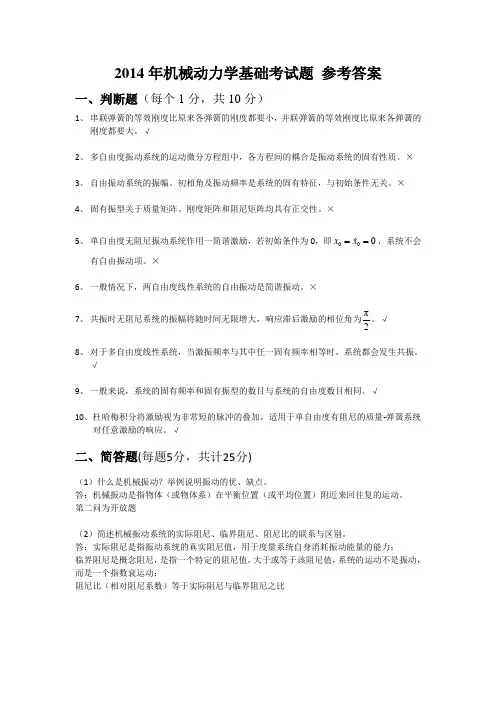

2014年机械动力学基础考试题参考答案一、判断题（每个1分，共10分）1、串联弹簧的等效刚度比原来各弹簧的刚度都要小，并联弹簧的等效刚度比原来各弹簧的刚度都要大。

√2、多自由度振动系统的运动微分方程组中，各方程间的耦合是振动系统的固有性质。

×3、自由振动系统的振幅、初相角及振动频率是系统的固有特征，与初始条件无关。

×4、固有振型关于质量矩阵、刚度矩阵和阻尼矩阵均具有正交性。

×5、单自由度无阻尼振动系统作用一简谐激励，若初始条件为0，即000x x==，系统不会有自由振动项。

×6、一般情况下，两自由度线性系统的自由振动是简谐振动。

×7、共振时无阻尼系统的振幅将随时间无限增大，响应滞后激励的相位角为π2。

√8、对于多自由度线性系统，当激振频率与其中任一固有频率相等时，系统都会发生共振。

√9、一般来说，系统的固有频率和固有振型的数目与系统的自由度数目相同。

√10、杜哈梅积分将激励视为非常短的脉冲的叠加，适用于单自由度有阻尼的质量-弹簧系统对任意激励的响应。

√二、简答题(每题5分，共计25分)（1）什么是机械振动？举例说明振动的优、缺点。

答：机械振动是指物体（或物体系）在平衡位置（或平均位置）附近来回往复的运动。

第二问为开放题（2）简述机械振动系统的实际阻尼、临界阻尼、阻尼比的联系与区别。

答：实际阻尼是指振动系统的真实阻尼值，用于度量系统自身消耗振动能量的能力；临界阻尼是概念阻尼，是指一个特定的阻尼值，大于或等于该阻尼值，系统的运动不是振动，而是一个指数衰运动；阻尼比（相对阻尼系数）等于实际阻尼与临界阻尼之比（3）写出拉格朗日方程的表达式，并解释各符号所代表的含义。

拉格朗日方程的表达式为：)()(d d t Q q Uq T q T t j jj j =∂∂+∂∂-∂∂ （j =1，2，…，n ）。

式中，,j j q q 为振动系统的广义坐标和广义速度；T 为系统的动能；U 为系统的势能；Q j (t )为对应与广义坐标q j 的除有势力以外的其他非有势力的广义力；n 为系统的自由度数目。

2013级数控技术专业《机械基础》试卷（A卷)答案班级：学号: 姓名:2014年5月题号一二三四总分分数一、选择题（每空2分,共20分）请将正确答案前的字母填在相应的括号里。

1.在如图1所示的齿轮－凸轮轮系中，轴4称为（C）。

图11－齿轮2－键3－凸轮4－轴5－螺栓6－轴端挡板A、机器B、机械C、构件D、部件2.在作低碳钢拉伸试验时,应力与应变成正比，该阶段属于（A）。

A、弹性阶段B、屈服阶段C、强化阶段D、局部变形阶段3.渐开线齿轮的齿廓曲线形状取决于（D）。

A、分度圆B、齿顶圆C、齿根圆D、基圆4.当一杆件两端受扭而处于平衡状态时，杆件内部的应力为（B )。

A、剪应力B、切应力C、挤压应力D、正应力5.下列性能中，不属于金属力学性能的是（A）。

A、热膨胀性B、强度C、硬度D、韧性6.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和,则为了获得曲柄摇杆机构，其机架应取（B）。

A、最短杆B、最短杆的相邻杆C、最短杆的相对杆D、任何一杆7.下列凸轮机构从动件运动规律中，可适用于高速转动的是( C）。

A、等加速运动规律B、等减速运动规律C、简谐运动规律D、等速运动规律8.下列关于合力与分力的描述哪一个是正确的(c）.A、合力一定大于分力B、合力等于分力C、合力不一定大于分力D、合力等于各分力的标量和9.螺纹的公称直径是指其( B)。

A、小径B、大径C、中径D、外径10.在下列机械传动中，哪一种传动具有精确的传动比（C）;A、皮带传动B、链条传动C、齿轮传动D、液压传动二、判断题(每空2分，共10分）(在括号内，对打√,错打×）1.玻璃工艺性能体现在其透明性。

(×）2.某种材料牌号为Q235，是指屈服强度为235Mpa的普通碳素工具钢。

（×)3.硬度是衡量金属材料软硬程度的力学性能.它反映了在外力作用下，材料表面局部体积内抵抗变形或破坏的能力（√）4.压力角就是作用于构件上的力与速度的夹角。

机械动力学复习试题1、试求图1-1所示系统的等效弹簧常数，并导出其运动微分方程。

2、一无质量的刚性杆铰接于O ，如图2-1所示。

试确定系统振动的固有频率，给出参数如下：k 1=2500磅/英寸(4.3782×105N/m ）， K 2=900磅/英寸(1.5761×105N/m ）， m=1磅*秒2/英寸（175.13kg ）， a=80英寸 (2.03m)， b=100英寸（2.54m ）。

3、试求出图3-1所示系统的固有频率。

弹簧是线性的，滑轮对中心0的转动惯量为I 。

设R=2500磅/英寸（4.3782×105N/m ），I=600磅*英寸*秒2（67.79N*m*s 2）， m=2.5磅*秒2/英寸（437.82kg ）， R=20英寸（0.5/m ）4、一台质量为M 的机器静止地置于无质量的弹性地板上，如图4-1所示。

当一单位载荷作用于中心点时的挠度为x st 。

今在机器上放有一总质量为ｍｓ并带有两个旋转的不平衡质量的振动器提供一铅垂的谐波力mlw 2sinwt ，这里，转动的频率w 是可以改变的。

试说明怎样用此振动器来测定系统弯曲振动的固有频率。

2 k图3-1图2-15,、图5-1中所示的系统模拟一在粗糙道路上运动的车辆，速度为均匀，即V=常数。

试计算其响应Z(t)和传给车辆的力。

图5-16,、试导出如图6-1所示系统的运动微分方程，并求解位移X1(t)。

7、转动惯量分别为I 1和I 2的两个圆盘安装在扭转刚度分别为GJ 1和GJ 2的圆轴上如图7-1。

导出这两个圆盘的转动微分方程。

8、导出图8-1所示系统当θ为微小角时的运动微分方程。

图6-1GJ 1GJ 21()t θ2()t θM 2(t)M 1(t)I 1I 29、如图9-1所示在风洞中试验的机翼截面。

设机翼的总质量为m ，绕其质心C 的转动惯量为I C ，试导出器运动微分方程。

10、导出图10-1所示的三重摆的运动方程。

2006年机械基础一、填空题1．金属材料在静载荷作用下产生永久变形而不破坏的能力称为。

2．V带的张紧方法有调和加。

3．液压泵按结构不同可分为、、。

4．滚动轴承的代号由、和组成。

5．普通单向阀的作用是控制油液只能流动，不能流动。

6．表面热处理可使金属表面有高，心部又具有足够的。

7．光滑接触面对物体的约束反力作用于接触点，方向沿接触面的公法线，并指向受力物体。

二、选择题8．08F牌号中，08F表示其平均含碳量为（ A ）A．0．08%B．0．8％C． 0．8%D．8％9．凸轮机构从动件的运动规律取决于凸轮的（ B ）A．大小B．形状C．厚度D．表面质量10．牛头刨床的横向走刀机构采用了间歇机构。

（ C ）A．齿轮B．槽轮C．棘轮D．曲柄滑块11．下列三种钢中，钢的弹性最好。

（ C ）A．T10B．20钢C．65MnD．T10A12．螺纹联接采用弹簧垫圈的目的是为了（ B ）A．增大接触面积B．防松C．增大螺母高度D．方便拆卸13．轴端的倒角是为了（ D ）A．美观B．减少应力集中C．便于加工D．装配方便14．圆头平键为平键。

（ A ）A．A型B．B型C．C型D．D型三、判断题15．硅、锰是碳素钢中的有害元素。

（错）16．分力可能比合力大。

（对）17．合力作用与它的各分力同时作用的效果相同，故合力也是一个分力。

（错）18．构件受外力越大，则内应力也一定越大。

（错）19．35钢采用正火处理可改善其切削加工性。

（对）20．标准普通螺纹的牙型角为60°。

（对）21．普通平键的宽度和厚度主要由轮毂厚度决定。

（错）22．机车主动轮联动机构采用了平行双曲柄机构。

（对）23．相同齿数的齿轮模数愈大，轮齿也愈大，则承载力也就愈大。

（对）24．双曲柄机构的两曲柄转速和方向完全相同。

（错）四、分析简答题25．滚动轴承类型选择的依据是什么？高速电机转子轴轴承应选择何类轴承？答,滚动轴承选择应根据载荷的大小、方向和性质，轴承转速支承刚度和调心要求，同时考虑经济性和装拆要求等。

河南省2014年机电与机制类基础课试题卷一、选择题（机械基础1-10；机械制图11-15。

每小题3分，共45分。

每小题中只有一个选项是正确的，请将正确选项涂在答题卡上）1．机器的部分的作用是用以完成运动和动力的传递与转换。

CA．原动机B．执行C．传动D．操纵和控制2．以下不属于力偶特性的是BA．大小相等B．方向相同C．作用线平行D．方向相反3．低碳钢拉伸实验时，首先经历的阶段是AA．弹性变形阶段B．屈服阶段C．强化阶段D．缩颈阶段4．6210深沟球轴承代号中2表示CA．内径代号B．外径代号C．直径系列代号D．轴承类型代号5．普通V带的楔角是AA．40°B．42°C．44°D．46°6．45钢表示平均含碳量为的钢。

CA．0.0045% B．0.045% C．0.45% D．4.5%7．在提升机中为了防止倒转，可以采用机构。

AA．棘轮B．槽轮C．曲柄滑块D．齿轮8．缝纫机踏板机构采用了机构。

CA．双曲柄B．双摇杆C．曲柄摇杆D．曲柄滑块9．下列关于链传动的传动特点，说法正确的是CA．平稳性好，无噪声B．承载能力小，过载能力弱C．没有打滑现象，平均传动比比较准确D．效率低，功率小（较高）10．CA6140普通车床带轮轴采用可保证电动机连续转动时主轴频繁启动。

A A．摩擦片离合器B．牙嵌式离合器C．安全离合器D．超越离合器二、判断题（每小题2分，共30分。

在答题卡的括号内正确的打“√”，错误的打“×”）16．T10A表示此碳素工具钢为高级优质碳钢。

√17．交变应力作用下的疲劳破坏与静应力下的疲劳破坏是相同的。

×18．静应力只能在静载荷作用下产生。

√问：试述零件的静应力与变应力是在何种载荷作用下产生的？答：静应力只能在静载荷作用下产生，变应力可能由变载荷产生，也可能由静载荷产生。

19．力矩对物体的转动效果比力偶对物体的转动效果好。

×20．磷是碳钢中的有益元素，它能使钢的热脆性降低。

机密 启用前2014年11月机械工程师资格考试综合素质与技能（第一单元）(共120分）注意事项：第一单元包含单项选择题和简答题两种题型，全部为必答题。

考试时间为180分钟。

请用签字笔或钢笔将答案写在答题纸的相应位置。

一、单项选择题（1～80题，每小题1分，共计80分，请将答案写在答题纸上）1．以剖视图表示内、外螺纹的连接时，外螺纹的牙顶圆和内螺纹的牙底圆线型分别是A）粗实线和虚线B）粗实线和细实线C）粗实线和点划线D）细实线和粗实线2．在零件图中，角度数值的标注方向是A）水平B）垂直C）垂直、水平均可D）与尺寸线一致3．一般减速箱中，用键连接的齿轮孔与轴的常用配合为A）B）C）D）4．普通圆柱螺旋压缩弹簧的外径?36，内径?30，在装配图上一般标注为A）?36×3 B）?33×3 C）?30×3 D）?33×65．高精度机床主轴锥孔和顶尖圆锥面的表面粗糙度推荐值为A）和B）和C）和D）和6．孔公差带位于轴公差带之上时，轴与孔的装配关系是A）间隙配合B）过渡配合C）过盈配合D）以上三种配合均有可能7．?600-0.03的柱塞长150，圆柱度公差值可取为A）0.05 B）0.03 C）0.02 D）0.01 8．曲轴主轴颈?60h6，长80，其圆度及圆柱度推荐标注为A）B）C）D）9．装配图的技术要求应包括A）基本件、标准件的外购件要求B）热处理、调整和检验要求C）装配、检验和使用要求D）加工、调整和装配要求10．机械行业中，使用国家标准、国际标准和国际单位标准的代号分别为A）GB、ISO和IEC B）GB、ISO和SIC）JB、IEC和CE D）JB、ISO和SI11．检查铸件中的白点、夹渣、缩孔等缺陷，宜选用A）X射线探伤法B）磁粉探伤法C）着色探伤法D）超声波探伤法12．检查合金中组成相的显微硬度，宜选用A）洛氏硬度B）维氏硬度C）布氏硬度D）里氏硬度13．下列选项中可以提高钢制零件强度但又不降低塑性的措施是A）细晶强化B）形变强化C）固溶强化D）淬火强化14．根据铁碳合金相图，T10钢室温下的平衡组织是A）莱氏体B）铁素体+珠光体 C）珠光体+渗碳体 D）珠光体15．纯铁的磁性转变温度为A）室温B）527℃C）768℃D）912℃16．为使中碳钢零件的综合力学性能较好，淬火后应A）低温回火B）中温回火C）高温回火D）球化退火17．为保证ZL104缸体的力学性能，应采用A）扩散退火B）去应力退火C）再结晶退火D）固溶、时效18．制造船用螺旋桨的常用材料是A）45钢B）铝黄铜C）ZL109 D）耐蚀铸铁19．可以进行压力加工的材料是A）硬质合金B）ZL101 C）HT200 D）10F 20．常用于制造汽车方向盘、仪表盘等的材料是A）聚碳酸酯B）ABS塑料C）聚四氟乙烯D）酚醛塑料21．平面机构运动副中,齿轮啮合副和滑块导杆副A）分别是高副和低副B）两者都是低副C）两者都是高副D）分别是低副和高副22．设计齿轮箱体上盖时，其铸件外形一般采用A）B）C）D）23．设计传动轴与齿轮的键连接时，选取键截面尺寸的依据是A）传递转矩的大小B）传递功率的大小C）齿轮的宽度D）传动轴直径24．与传动丝杠相比较，用于连接的普通螺纹的主要设计要求是A）强度高B）自锁性好C）效率高D）耐磨性好25．机械设计中，满足输入和输出的转动方向相同的一级传动装置是A）摩擦轮传动B）齿形带传动C）斜齿轮副传动D）蜗杆传动26．设计较短的轴支承时，满足两端支承固定，可选用的滚动轴承是A）圆锥滚子轴承和圆锥滚子轴承B）双列短圆柱轴承和推力球轴承C）角接触球轴承和调心球轴承D）滚针轴承和推力轴承27．设计销连接时，满足定位精度高和具有自锁能力的标准件是A）圆柱销B）安全销C）开口销D）圆锥销28．设计无级调速用的机械传动，其驱动源装置可选用A）发电机、风机B）伺服电机、多级电机C）异步电动机、汽轮机D）直流电动机、直线电机29．定量液压泵的理论排量决定于A）几何容积B）容积系数C）实际转速D）角速度30．机床液压系统中，通常采用液压缸差动连接来实现A）工进运动B）快进运动C）匀速运动D）微量进给31．成批大量生产形状复杂、精度要求高的中小铸铝件的最合宜铸造工艺是A）砂型铸造B）压力铸造C）离心铸造D）金属型铸造32．热裂及残余应力倾向最大的铸造合金是A）可锻铸铁B）铝硅合金C）合金铸钢D）灰铸铁33．成本最低廉、使用最广泛的砂型铸造工艺是A）黏土砂湿型B）黏土砂干型C）自硬树脂砂型D）水玻璃砂型34．铸造合金的流动性主要取决于A）浇注温度B）浇注速度C）合金种类和成分D）充型压力35．金属塑性成形时的变形量不宜超过A）断后伸长率B）断面收缩率C）硬化指数D）弹性极限变形量36．为了保证制件的形状和尺寸精度，以凸模为基准的工艺方法是A）落料B）冲孔C）修边D）切断37．把金属薄板制成圆筒形零件的成形效率最高的工艺方法是A）拉深B）胀形C）锻压D）挤压38．金属材料在拉伸试验达到最大载荷时的应力是A）屈服强度B）抗拉强度C）断裂强度D）疲劳强度39．下列弧焊电源中，节能效果最为显着的是A）弧焊发电机B）弧焊整流器C）逆变弧焊机D）弧焊变压器40．工艺灵活、适应性强，可进行各种位置焊接和不同结构形状构件焊接的是A）焊条电弧焊B）氩弧焊C）埋弧焊D）电阻焊41．下列金属材料件中，宜采用氧气切割的是A）T8 B）不锈钢C）防锈铝合金D）中碳钢42．焊缝中含有较多的氢时，焊接接头容易产生A）热裂纹B）再热裂纹C）冷裂纹D）弧坑裂纹43．车削外圆表面时，已知切削深度（背吃刀量）a p、进给量f和主偏角κr，切削层面积等于A）a p×f B）a p×f×sinκr C）a p×f×cosκr D）a p×f/sinκr44．在车床上就地车削（或磨削）三爪卡盘的卡爪是为了A）提高主轴回转精度B）降低卡盘卡爪面的表面粗糙度C）提高装夹稳定性D）保证卡盘卡爪面与主轴回转轴线同轴45．用极值法计算尺寸链，尺寸链封闭环的公差等于各组成环公差A）最大值B）最小值C）平均值D）之和46．机群式布置的优点之一是A）零件周转次数少B）设备利用率高C）生产周期短D）加工效率高47．下列材料能用电火花线切割加工的是A）玻璃钢B）钛板C）酚醛塑料D）氮化硅陶瓷48．高强度钢48．磷化处理后必须进行A）去氢处理B）低温处理C）去应力退火处理D）酸洗处理49．为提高金属零件表面耐磨性，应采用的表面处理是A）发蓝B）涂漆C）镀铬D）镀锌50．连杆经喷丸处理后可以提高A）疲劳强度B）表面拉应力C）塑性D）抗拉强度51．ISO14001标准是A）企业控制污染物排放的依据B）企业建立、审核环境管理体系的依据C）企业建立职业健康安全管理体系的依据D）企业控制产品环境性能的依据52．机械工厂车间中“锰及其化合物”的职业危害主要来源于A）铸造B）热处理C）电弧焊接D）电镀53．机械工厂常用的特种设备有：锅炉、起重机和A）电焊机、压力容器等B）电焊机、厂内机动车等C）电焊机、木工机床等D）压力容器、厂内机动车等54．机械工厂大气污染物主要来源于A）转炉、热处理炉、喷漆间等B）炼焦炉、电弧焊机、电弧炉等C）电弧炉、热处理炉、电弧焊机等D）平炉、电弧焊机、电弧炉等55．治理空压机噪声的常用方法是A）阻尼减振B）设置隔声墙C）设置吸声板D）使用消声器56．双手启动开关可以有效防止A）脚部机械伤害B）触电伤害C）手掌机械伤害D）头部机械伤害57．下述生产条件下，宜实施看板管理的是A）单件小批量生产B）流水线生产C）机群式布置的车间 D）新产品试制车间58．下列零/部件中，必须采用定期维修方式的是A）普通车床丝杠-螺母传动副B）汽车轮胎C）数控车床主轴箱D）飞机起落架59．下列知识产权中，到期前可以申请续展的是A）发明专利权B）实用新型专利权C）注册商标权D）计算机程序着作权60．根据成本总额对业务量（生产量或销售量）总数的依存关系，企业的总成本可划分为A）生产成本、销售成本和管理成本B）可变成本和固定成本C）生产成本、制造费用和销售费用D）材料成本、工人工资和管理成本61．价值工程中的价值含义是A）功能/成本B）功能/价格C）价格/功能D）成本/功能62．合同法的基本原则是A）平等、互惠、公平、合理、诚信和不损害公共利益B）平等、自愿、公平、诚信、守法和不损害公共利益C）平等、自愿、合理、诚信、守法和不损害公共利益D）公开、公平、互惠、诚信、守法和不损害公共利益63．用千分表测量轴颈的方法属于A）相对测量B）绝对测量C）综合测量D）动态测量64．可直接测出长度值的一组器具是A）千分尺、百分表、气动量仪B）游标卡尺、千分表、万能测量仪C）三坐标测量机、工具显微镜、线纹尺D）高度游标尺、平尺、三坐标测量机65．工厂用的平板，衡量其平面的质量标准是A）平面度和平行度B）表面粗糙度和平面跳动C）平面度和平面跳动D）平面度和表面粗糙度66．图示游标卡尺的示值读数是A）52.35 B）52.40C）52.45 D）52.5067．按图示要求测量垂直度误差，千分表显示的数值最大为0.02，最小为0.01，其垂直度误差是A）0.02 B）0.015 C）0.01 D）0.005 68．轴类零件加工后,分析加工缺陷产生原因（质量影响因素）的统计技术方法是A）波动图法B）直方图法C）散点图法D）因果图法69．测量机械零件时，除应注意阿贝封闭原则和统一基准外，还应注意的问题是A）温度和零件变形B）效率和测量链C）温度和效率D）测量链和零件的变形70．加工一批零件的 500-0.04尺寸时，工序能力指数是1.33，其标准偏差应是A）0.003 B）0.004 C）0.005 D）0.006 71．数控机床闭环进给伺服系统与半闭环进给伺服系统的主要区别在于A）执行单元B）检测单元C）伺服单元D）控制单元72．影响开环数控机床定位精度的主要因素是A）刀具安装误差B）传动误差C）检测误差D）主轴回转误差73．普通数控铣床改造为数控加工中心，应加装A）刀库和准停装置B）刀库和换刀装置C）换刀装置和准停装置D）机械手和换刀装置74．数控机床中，C轴回转所绕的直线轴代号为A）X或P B）Z或W C）Y或R D）Y或Q 75．机械制造中，计算机辅助制造（CAM）的主要应用方面包括A）手工编程、刀具选择、质量控制B）工件准备、程序编制、质量控制C）加工编程、过程仿真、质量检测D）工件准备、生产控制、质量控制76．数控机床中，主轴以300r/min顺时针方向旋转的程序段是A）G96S300 B）M03S300 C）G96F300 D）M04S30077．企业管理自动化的核心是A）作业自动化B）办公自动化C）通讯自动化D）信息自动化78．编制数控机床加工程序时，程序代码S250的数值单位是A）m/min B）mm/min C）mm/r D）r/min 79．现代数控机床与外置设备之间的连接电路，最常用接口是A）RS-485 B）DTR C）RS-232 D）USB 80．下列功能中,属于M功能的是A）直线插补和刀具直线位移B）切削液开停和程序暂停C）换刀和程序结束D）加减速和准停二、简答题（每小题5分，共计40分，请将答案写在答题纸上）81．图示轴类零件，补充标注形位公差：①?32h6圆柱面对两?20js6圆柱面公共轴线的圆跳动公差0.02。

2014—2015学年第一学期期末考试机械基础试题一、选择题（每小题2分，共64分。

请把答案填在后面的表格中）1．结构简单，定位可靠，一般用于零件间距较小的场合，不宜用于高速的轴向固定形式是（）A．圆锥面B．花键连接C．弹性挡圈D．套筒2．电动机中安装小带轮的转子轴按承受载荷的形式属于（）A．心轴B．转轴C．传动轴D．曲轴3．用于滚动轴承轴向定位的轴肩过高时，可在轴肩上开槽，此目的是（）A．卸荷B．润滑C．安装弹性挡圈D．安装拆卸工具4．键16×100GB1096中参数16的选择依据是（）A．零件轮毂宽度B．安装键部位轴径C．传递载荷大小D．有效工作尺寸5．凸轮机构中从动件的运动规律取决于（）A．从动件端部结构形式B．凸轮的大小C．凸轮轮廓曲线D．从动件的运动形式6．汽车传动轴的主要作用是（）A．支承回转零件B．传递动力C．既支承回转零件又传递动力D．承受较大弯矩7．下列液压元件中，（）是液压系统的动力元件。

A．液压缸B．液压阀C．液压泵D．换向阀8．结构简单，定位可靠，并能承受较大轴向力的轴向固定方式是（）A．轴肩或轴环B．轴套C．弹性挡圈D．圆锥销9．滚动轴承与滑动轴承相比适宜于（）A．转速特别高的场合B．承受极大冲击载荷的场合C．运转精度要求特别高的场合D．起动时摩擦力矩小，起动灵敏的场合10．曲轴中间部位安装的轴承应为（）A．整体式滑动轴承B．剖分式滑动轴承C．滚针轴承D．调心轴承11．中、大型滚动轴承常采用的安装方法是（）A．利用拉杆拆卸器B．温差法C．压力法D．手锤与辅助套筒12．汽车变速箱输出轴与底盘传动轴成一定角度，连接两轴应选用（）A．套筒联轴器B．滑块联轴器C．万向联轴器D．弹性柱销联轴器13．普通平键长度选择的依据是（）A．轮毂长度B．轴的直径C．轴段长度D．传递的功率14．将机械能转化为液压能的液压元件是（）A．单向阀B．液压泵C．双出杆液压缸D．溢流阀15．液压系统的优点是（）A．不易实现远距离操纵B．速度、扭矩、功率可作无级调节C．传动准确，效率高D．不能实现系统过载保护与保压16．下列属于液压系统的方向控制元件是（）A．溢流阀B．换向阀C．减压阀D．调速阀17．联轴器和离合器的主要功用是（）A．改变轴的转向B．校正两轴的同轴度C．联接两轴并传递转矩D．降低轴的转速18．液压传动中压力的大小取决于（）A．温度B．流量C．流速D．负载19．液压系统中能改变液压缸中活塞运动方向的是（）A．换向阀B．节流阀C．减压阀D．液压马达20．能使液压缸双向锁紧、液压泵卸荷的三位换向阀滑阀机能的是（）A．O型B．H型C．M型D．P型21．能储存油液、散发热量、分离空气和杂质的液压元件是（）A．蓄能器B．油箱C．滤油器D．液压缸22．液压系统中，液压缸的负载阻力越大，则系统的（）A．压力越大B．压力越小C．运动速度越快D．压力增大的同时提高速度23．如图所示的液压传动系统中，如液压泵型号和液压缸的尺寸相同，液压缸内油液压里的关系（）A．Pa＞Pb＞Pc B．Pa＜Pb＜Pc C．Pa＞Pb＝Pc D．Pa＝Pb＜Pc24．以下（）材料适合制作滚动轴承的内外圈。

2013年—2014学年度第二学期 14春机械基础期末考试题 一 填空题 (36分 ) 1.常用的轴系支承方式有 支承和 支承。

2.力对轴之矩的平衡条件是 3.力的合成与分解应遵循 法则 4.弹簧的主要功能是 、 、 和 。

5.液压传动系统由 部分、 部分、 部分和 部分组成 二 判断题（10分） 1静滑动摩擦系数与动摩擦系数相等。

( ) 2静滑动摩擦力为一定值。

( ) 3静不定结构在机械工程中不得应用。

( ) 4两个相互接触表面间的静摩擦系数与动摩擦系数不相等。

( ) 5切向加速度既改变动点速度的大小，也改变速度的方向。

( ) 6在弹性变形范围内，正应力与正应变成反比关系。

( ) 7质点作匀速圆周运动时，既有法向加速度，又有切向加速度。

( ) 8 9 10 三 简答题 1.液压系统由哪几部分组成（10分）
学号：_____________ 姓名: _____________ 班级:_____________ 分数: _____________
2.什么是力矩？力矩有何特点？（15分）
3.铰链四杆机构的基本形式有哪几种？各有何特点？（15分）
四计算题（10分）
1.物体重为G与支承面的摩擦系数为f。

作用力P能使物体发生滑
动。

比较图a和b，哪一种省力，求出滑动时力P的表达式。

五、名词解释(14分)。
