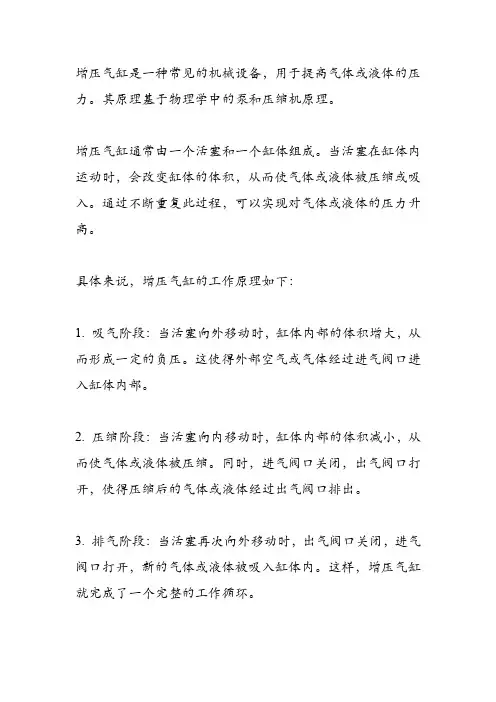

增压缸的工作原理

增压气缸是一种常见的机械设备，用于提高气体或液体的压力。

其原理基于物理学中的泵和压缩机原理。

增压气缸通常由一个活塞和一个缸体组成。

当活塞在缸体内运动时，会改变缸体的体积，从而使气体或液体被压缩或吸入。

通过不断重复此过程，可以实现对气体或液体的压力升高。

具体来说，增压气缸的工作原理如下：
1. 吸气阶段：当活塞向外移动时，缸体内部的体积增大，从而形成一定的负压。

这使得外部空气或气体经过进气阀口进入缸体内部。

2. 压缩阶段：当活塞向内移动时，缸体内部的体积减小，从而使气体或液体被压缩。

同时，进气阀口关闭，出气阀口打开，使得压缩后的气体或液体经过出气阀口排出。

3. 排气阶段：当活塞再次向外移动时，出气阀口关闭，进气阀口打开，新的气体或液体被吸入缸体内。

这样，增压气缸就完成了一个完整的工作循环。

需要注意的是，增压气缸的工作效率和压力受到多种因素的影响，如缸体尺寸、活塞材料、密封性能等。

因此，在设计和选择增压气缸时，需要根据具体的应用需求和使用环境进行合理的选择和调整。

气液增压缸原理一、气液增压缸的概念与定义气液增压缸是一种利用高压气体或液体对低压液体进行增压的装置，常用于工业生产中需要高压力的场合。

它由气源系统、液源系统、增压泵、控制系统等组成。

二、气液增压缸的工作原理1. 气源系统：将空气通过过滤器去除杂质后，通过电磁阀进入增压泵内部。

2. 液源系统：将低压液体通过电磁阀进入增压泵内部。

3. 增压泵：当空气进入增压泵内时，驱动活塞运动，使得低压液体被吸入并经过高速流动后被排出。

这个过程中，低压液体被不断地挤压和加速，从而达到了增加其密度和流速的目的。

4. 控制系统：控制空气进入和排出的时间和流量，从而实现对低压液体的精确控制。

三、气液增压缸的优点1. 提高工作效率：由于能够将低压液体快速地转变为高压液体，可以大大提高工作效率。

2. 节约能源：相对于使用电机驱动的液压泵，气液增压缸不需要外部能源，只需要利用空气的压缩来完成工作，因此节约了能源。

3. 环保节能：由于使用空气作为驱动力，不会产生废水、废气等污染物，因此对环境友好。

四、气液增压缸的应用领域1. 汽车行业：用于汽车制动系统、悬挂系统等。

2. 机械制造业：用于金属加工、塑料成型等行业中需要高压力的场合。

3. 医疗器械行业：用于医疗设备中需要高精度流量控制的场合。

4. 石油化工行业：用于石油化工生产中需要高压力的场合。

五、气液增压缸的维护与保养1. 定期清洗过滤器和排气孔，防止杂质进入内部影响使用效果。

2. 定期更换密封件和O形圈，避免漏油现象发生。

3. 定期检查电磁阀和控制系统的工作状态，保证其正常运转。

4. 避免过度使用和超负荷工作，避免对气液增压缸造成损坏。

六、结语气液增压缸是一种能够将低压液体转变为高压液体的装置，具有提高工作效率、节约能源、环保节能等优点。

在汽车行业、机械制造业、医疗器械行业和石油化工行业等领域都有广泛的应用。

为了保证气液增压缸的正常运转，需要定期进行维护和保养。

增压缸结构及其工作原理介绍
增压缸是通过空气压力转换成油压进气而增压的，结构相对简单。

增压缸主要有：油缸，空油转换筒，增压器三部分结合而成。

增压缸的细小零部件有：前杆，法兰，前盖，铁缸筒，前活塞，中盖，油桶前盖，增压杆，气缸筒，储油桶，后盖，增压活塞，油桶后盖13个细小的零部件组成。

增压缸的工作原理介绍
增压缸的最初设计者的基础理论是《帕斯卡能源守衡定律》，液压增压缸的气缸内部有增压活塞与轴杆，面积大小不同的活塞，根据面积之比，对液压油进行压缩，可将低压提高数倍甚至数十倍，产生的高压油供给预压段油缸活塞，而产生强大的推力。

第一步：P1/P2进气，增压缸处于回位状态
第二步：P4进气P1排气，前轴下降，预压完毕
第三步：P3进气P2排气增压缸活塞下降，增压
第四部：P1/P2进气，增压缸活塞前轴回位，此刻动作完成
气液增压缸系将一油压缸与增压器作一体式结合，使用纯压作为动力源，利用增压器的大小不同受截面面积之比，及帕斯卡能源守衡原理而工作，因为压力不变，当受压面积有由大变小时，则压强也会随大小不同变化的原理，从而达到将气压压力提高到数十倍的压力效果。

增压缸的应用范围
增压缸主要用于压印标记、弯折型材、冲切钢材、模具冲孔、挤模成型、型材碰焊、铆接锻压、压平校直、铆合连接、紧密装配、整型钣金、金属冲压。

森拓实业20年专注气液增压技术,研发生产销售气液增压缸、增压器、增压阀、多倍力气缸、气液增压机、伺服增压机、智能压装等气动液压设备以及非标定制设备的产品。

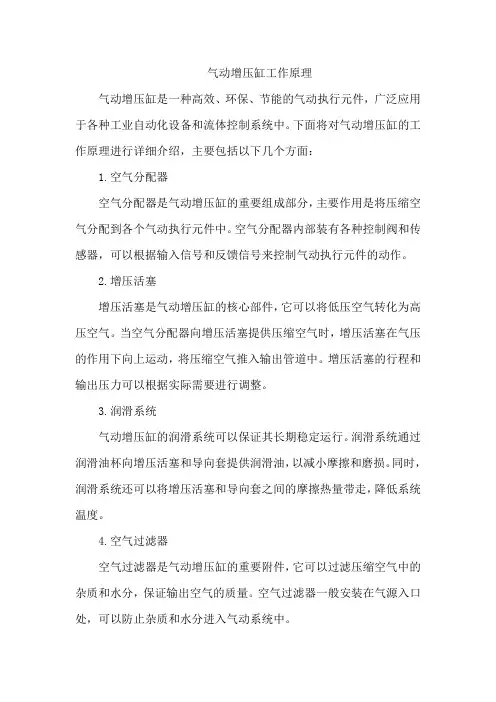

气动增压缸工作原理气动增压缸是一种高效、环保、节能的气动执行元件，广泛应用于各种工业自动化设备和流体控制系统中。

下面将对气动增压缸的工作原理进行详细介绍，主要包括以下几个方面：1.空气分配器空气分配器是气动增压缸的重要组成部分，主要作用是将压缩空气分配到各个气动执行元件中。

空气分配器内部装有各种控制阀和传感器，可以根据输入信号和反馈信号来控制气动执行元件的动作。

2.增压活塞增压活塞是气动增压缸的核心部件，它可以将低压空气转化为高压空气。

当空气分配器向增压活塞提供压缩空气时，增压活塞在气压的作用下向上运动，将压缩空气推入输出管道中。

增压活塞的行程和输出压力可以根据实际需要进行调整。

3.润滑系统气动增压缸的润滑系统可以保证其长期稳定运行。

润滑系统通过润滑油杯向增压活塞和导向套提供润滑油，以减小摩擦和磨损。

同时，润滑系统还可以将增压活塞和导向套之间的摩擦热量带走，降低系统温度。

4.空气过滤器空气过滤器是气动增压缸的重要附件，它可以过滤压缩空气中的杂质和水分，保证输出空气的质量。

空气过滤器一般安装在气源入口处，可以防止杂质和水分进入气动系统中。

5.安全保护装置为了确保气动增压缸的安全运行，设置了多种安全保护装置。

例如，超压保护装置可以检测输出压力，当输出压力超过设定值时，安全阀会开启，释放多余压力。

此外，还有断气保护装置和过热保护装置等，分别在压缩空气中断或温度过高时起作用。

6.气压调节器气压调节器可以对气动增压缸的输出压力进行调节。

根据实际需要，气压调节器可以通过控制进气量或排气量来调节输出压力。

这样可以使气动增压缸在不同的工作条件下保持稳定的输出压力。

7.空气缓冲器空气缓冲器可以吸收气动增压缸在动作过程中产生的冲击和振动，提高系统的稳定性和可靠性。

同时，空气缓冲器还可以在气动增压缸停止工作时起到减震作用，防止因突然停止而产生的振动和噪音。

8.能量回收系统能量回收系统可以将气动增压缸在工作中释放的多余能量进行回收再利用。

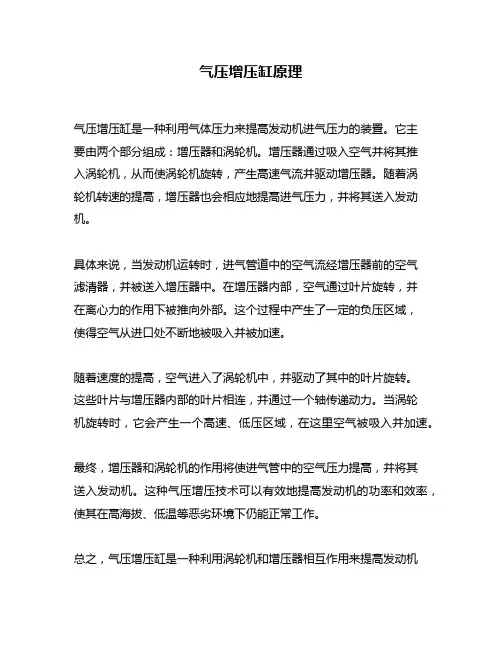

气压增压缸原理
气压增压缸是一种利用气体压力来提高发动机进气压力的装置。

它主
要由两个部分组成：增压器和涡轮机。

增压器通过吸入空气并将其推
入涡轮机，从而使涡轮机旋转，产生高速气流并驱动增压器。

随着涡
轮机转速的提高，增压器也会相应地提高进气压力，并将其送入发动机。

具体来说，当发动机运转时，进气管道中的空气流经增压器前的空气
滤清器，并被送入增压器中。

在增压器内部，空气通过叶片旋转，并
在离心力的作用下被推向外部。

这个过程中产生了一定的负压区域，
使得空气从进口处不断地被吸入并被加速。

随着速度的提高，空气进入了涡轮机中，并驱动了其中的叶片旋转。

这些叶片与增压器内部的叶片相连，并通过一个轴传递动力。

当涡轮
机旋转时，它会产生一个高速、低压区域，在这里空气被吸入并加速。

最终，增压器和涡轮机的作用将使进气管中的空气压力提高，并将其
送入发动机。

这种气压增压技术可以有效地提高发动机的功率和效率，使其在高海拔、低温等恶劣环境下仍能正常工作。

总之，气压增压缸是一种利用涡轮机和增压器相互作用来提高发动机
进气压力的装置。

它通过吸入空气并将其加速，最终将其送入发动机中，从而提高了发动机的性能和效率。

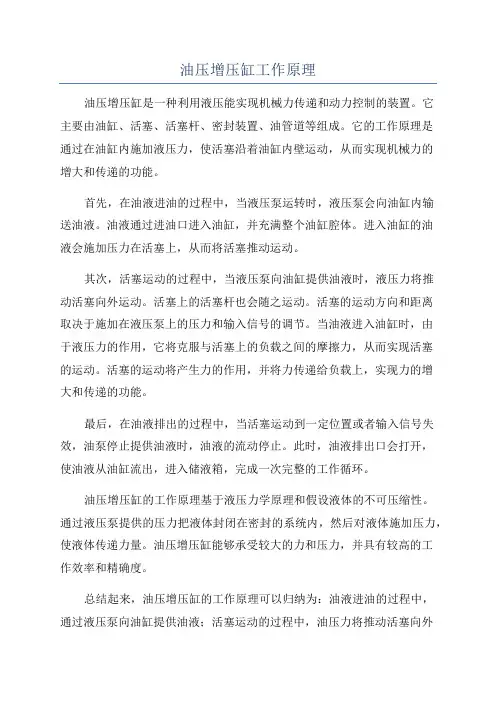

油压增压缸工作原理油压增压缸是一种利用液压能实现机械力传递和动力控制的装置。

它主要由油缸、活塞、活塞杆、密封装置、油管道等组成。

它的工作原理是通过在油缸内施加液压力，使活塞沿着油缸内壁运动，从而实现机械力的增大和传递的功能。

首先，在油液进油的过程中，当液压泵运转时，液压泵会向油缸内输送油液。

油液通过进油口进入油缸，并充满整个油缸腔体。

进入油缸的油液会施加压力在活塞上，从而将活塞推动运动。

其次，活塞运动的过程中，当液压泵向油缸提供油液时，液压力将推动活塞向外运动。

活塞上的活塞杆也会随之运动。

活塞的运动方向和距离取决于施加在液压泵上的压力和输入信号的调节。

当油液进入油缸时，由于液压力的作用，它将克服与活塞上的负载之间的摩擦力，从而实现活塞的运动。

活塞的运动将产生力的作用，并将力传递给负载上，实现力的增大和传递的功能。

最后，在油液排出的过程中，当活塞运动到一定位置或者输入信号失效，油泵停止提供油液时，油液的流动停止。

此时，油液排出口会打开，使油液从油缸流出，进入储液箱，完成一次完整的工作循环。

油压增压缸的工作原理基于液压力学原理和假设液体的不可压缩性。

通过液压泵提供的压力把液体封闭在密封的系统内，然后对液体施加压力，使液体传递力量。

油压增压缸能够承受较大的力和压力，并具有较高的工作效率和精确度。

总结起来，油压增压缸的工作原理可以归纳为：油液进油的过程中，通过液压泵向油缸提供油液；活塞运动的过程中，油压力将推动活塞向外运动，并将力传递给负载上；油液排出的过程中，当活塞运动到一定位置或输入信号失效，油液排出口打开，使油液从油缸流出。

通过油压增压缸，可以实现机械力的增大和传递，广泛应用于各个领域，如机械加工、航天航空、冶金制造等。

它具有结构简单、工作可靠、力量可调的特点，为现代工程技术的发展做出了重要贡献。

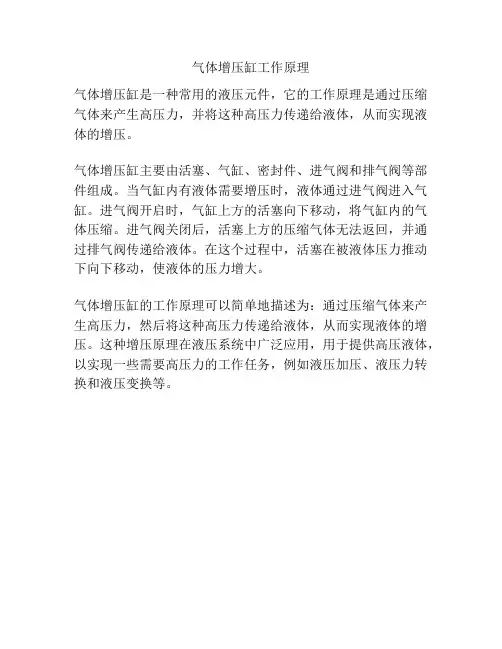

气体增压缸工作原理
气体增压缸是一种常用的液压元件，它的工作原理是通过压缩气体来产生高压力，并将这种高压力传递给液体，从而实现液体的增压。

气体增压缸主要由活塞、气缸、密封件、进气阀和排气阀等部件组成。

当气缸内有液体需要增压时，液体通过进气阀进入气缸。

进气阀开启时，气缸上方的活塞向下移动，将气缸内的气体压缩。

进气阀关闭后，活塞上方的压缩气体无法返回，并通过排气阀传递给液体。

在这个过程中，活塞在被液体压力推动下向下移动，使液体的压力增大。

气体增压缸的工作原理可以简单地描述为：通过压缩气体来产生高压力，然后将这种高压力传递给液体，从而实现液体的增压。

这种增压原理在液压系统中广泛应用，用于提供高压液体，以实现一些需要高压力的工作任务，例如液压加压、液压力转换和液压变换等。

气压增压缸的工作原理气压增压缸是油缸与增压器的结合，以纯空气作推动，无需其它能耗，环保、节能，不产生污染气源。

气压增压缸是利用帕斯卡能源守恒原理，改变接触面积，即可获得较大的压强。

气压增压缸运用这一定律，先以低气源压力推动较大的接触面，然后作用于较小的接触面，从而获得所需要的高压出力，实现增压的目的。

1、预压式气压增压缸工作过程：预压式增压缸（JRA）：当工作气压压在液压油表面时，液压油会因压缩空气作用而流向预压行程腔，此时液压油迅速推动并增压出力，当工作件所遇到的阻力大于气源压力时，增压缸则停止动作，增压轴心亦开始作位移动作,并挤压预压腔体里的低压油，使之增压从而产生强大推力的效果。

2、直压式气压增压缸工作过程：直压式气液增压缸（JRE）：当工作气压压在增压段活塞表面时，活塞会因压缩空气作用而流向油腔，此时液压油会迅速推动轴心作位移，此时轴心移动的距离（行程）为高压力行程（增压行程）。

增压缸是将一油缸与一增压器作一体式的结合，使用纯气压为动力利用增压器的大小活塞截面积之比例，将气压的低压提高数十倍供应油压缸使用，使其达到液压缸的高出力。

预压式增压缸份两段式行程，第一段行程为低压行程，先将一油缸推出与工作物接触（将循环油推入油缸），再进行第二段高压力行程（挤压工作物）。

而直压式增压缸只有一段行程，全部行程均为高压力行程预压式增压缸的行程可比较长，一般为10-200mm再搭配5-20mm的高压力行程。

而直压式增压缸之行程则较短，一般仅约5-20mm之高压力行程。

预压式增压缸的动作原理图请参照：增压缸与油压缸及气压缸的区别以下范例油压缸，气压缸及增压缸的截面积均采直径为63增压缸的规格，采用本公司MPT63-100-20-3T,气压压力采6kg/cm2气压缸的出力为187kg增压缸的出力为2976kg，当使用液压压力为96kg/cm2时，油压缸的出力为2976kg（需搭配油压系统）。

森拓增压缸。

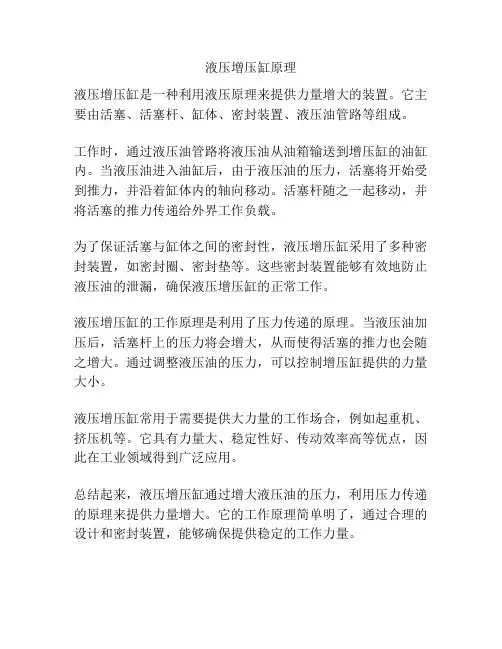

液压增压缸原理
液压增压缸是一种利用液压原理来提供力量增大的装置。

它主要由活塞、活塞杆、缸体、密封装置、液压油管路等组成。

工作时，通过液压油管路将液压油从油箱输送到增压缸的油缸内。

当液压油进入油缸后，由于液压油的压力，活塞将开始受到推力，并沿着缸体内的轴向移动。

活塞杆随之一起移动，并将活塞的推力传递给外界工作负载。

为了保证活塞与缸体之间的密封性，液压增压缸采用了多种密封装置，如密封圈、密封垫等。

这些密封装置能够有效地防止液压油的泄漏，确保液压增压缸的正常工作。

液压增压缸的工作原理是利用了压力传递的原理。

当液压油加压后，活塞杆上的压力将会增大，从而使得活塞的推力也会随之增大。

通过调整液压油的压力，可以控制增压缸提供的力量大小。

液压增压缸常用于需要提供大力量的工作场合，例如起重机、挤压机等。

它具有力量大、稳定性好、传动效率高等优点，因此在工业领域得到广泛应用。

总结起来，液压增压缸通过增大液压油的压力，利用压力传递的原理来提供力量增大。

它的工作原理简单明了，通过合理的设计和密封装置，能够确保提供稳定的工作力量。

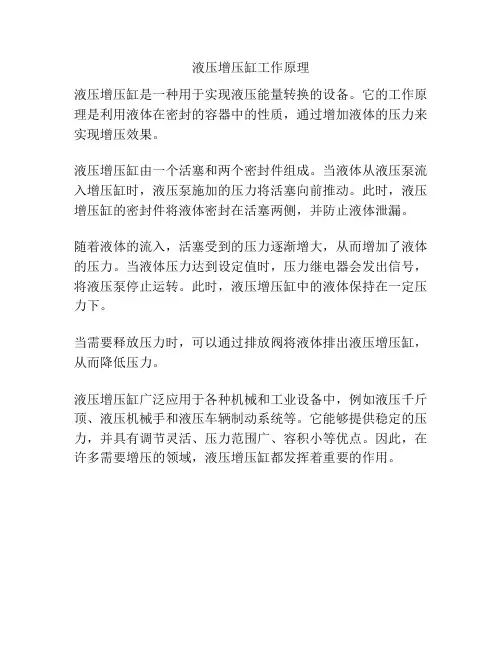

液压增压缸工作原理
液压增压缸是一种用于实现液压能量转换的设备。

它的工作原理是利用液体在密封的容器中的性质，通过增加液体的压力来实现增压效果。

液压增压缸由一个活塞和两个密封件组成。

当液体从液压泵流入增压缸时，液压泵施加的压力将活塞向前推动。

此时，液压增压缸的密封件将液体密封在活塞两侧，并防止液体泄漏。

随着液体的流入，活塞受到的压力逐渐增大，从而增加了液体的压力。

当液体压力达到设定值时，压力继电器会发出信号，将液压泵停止运转。

此时，液压增压缸中的液体保持在一定压力下。

当需要释放压力时，可以通过排放阀将液体排出液压增压缸，从而降低压力。

液压增压缸广泛应用于各种机械和工业设备中，例如液压千斤顶、液压机械手和液压车辆制动系统等。

它能够提供稳定的压力，并具有调节灵活、压力范围广、容积小等优点。

因此，在许多需要增压的领域，液压增压缸都发挥着重要的作用。

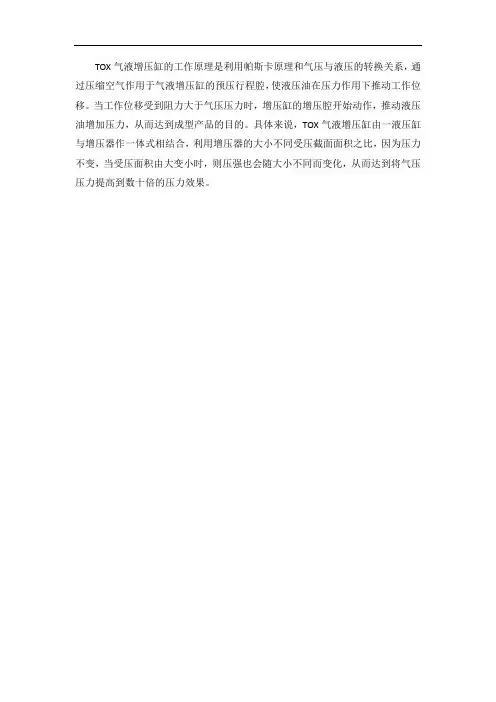

TOX气液增压缸的工作原理是利用帕斯卡原理和气压与液压的转换关系，通过压缩空气作用于气液增压缸的预压行程腔，使液压油在压力作用下推动工作位移。

当工作位移受到阻力大于气压压力时，增压缸的增压腔开始动作，推动液压油增加压力，从而达到成型产品的目的。

具体来说，TOX气液增压缸由一液压缸与增压器作一体式相结合，利用增压器的大小不同受压截面面积之比，因为压力不变，当受压面积由大变小时，则压强也会随大小不同而变化，从而达到将气压压力提高到数十倍的压力效果。

气液增压缸工作原理气液增压缸是一种通过液体驱动来实现力的增大作用的装置。

它由液体工作泵、液压缸和控制阀组成。

液体工作泵通过泵送液体来产生压力，将液体压力传递到液压缸中，从而将压力转化为力，实现力的增大作用。

下面将详细介绍气液增压缸的工作原理。

首先，液体工作泵通过电机的驱动将液体吸入泵中进行压缩。

在吸入液体的过程中，液体工作泵会通过阀门控制液体的流动，从而控制工作泵的泵送速度。

液体泵通常是由双作动泵和单作动泵两种形式构成。

在液体经过液体工作泵压缩后，泵会将液体压力传递到液压缸中。

液压缸是一个密封的装置，其内部有活塞和活塞杆。

当液体压力进入液压缸时，活塞会沿着液压缸内壁移动，从而实现力的增大作用。

液压缸中的活塞通过活塞杆与外部机构相连，当液压压力进入液压缸时，活塞会受到液压压力的作用，从而向外施加力。

根据力的原理，当力施加在一个物体上时，物体会产生位移。

因此，液体压力通过液压缸的活塞杆传递到机构上，从而实现了力的增大作用。

除了液体工作泵和液压缸外，气液增压缸还有一个重要的组成部分是控制阀。

控制阀起着控制液体流动的作用，可以通过控制阀来调节液体工作泵的泵送速度，从而实现对液压缸的力的变化控制。

控制阀一般由阀门和阀芯组成，通过调节阀门的开闭程度来控制液体的流量。

在实际使用过程中，气液增压缸可由电脑系统、传感器和操纵杆等辅助组成，以实现对气液增压缸的自动化控制。

这样可以大大提高气液增压缸的工作效率和精度。

总结来说，气液增压缸的工作原理是通过液体工作泵将液体压力传递到液压缸中，从而使液压缸产生力，实现力的增大作用。

液压缸中的活塞通过活塞杆将力传递到外部机构上。

通过控制阀来控制液体的流动，可以实现对液压缸力的变化控制。

增压缸的工作原理你知道增压缸是啥不？这玩意儿可神奇啦！增压缸就像是一个超级大力士，能在关键时刻发挥巨大的作用。

增压缸是怎么工作的呢？其实啊，它就像一个勤劳的小蜜蜂，不停地忙碌着。

当输入的气压进入到增压缸的预压腔时，就如同给小蜜蜂带来了第一份花蜜。

在这里，气压推动着活塞前进，为后面的增压做好准备。

这一步就像是在为一场大战储备力量，可不能小看哦！接着呢，当预压活塞快到达行程终点的时候，液压油被挤压进入到增压活塞的后腔。

这感觉就像是小蜜蜂找到了更多的花蜜，准备把它们酿成最甜的蜂蜜。

液压油的进入使得增压活塞开始向前推进，产生强大的压力。

这个压力可不是一般的大，它能把原本弱小的力量瞬间变得超级强大。

那增压缸到底有多厉害呢？打个比方，它就像是一个魔法棒，能把一点点的力量变成巨大的能量。

比如说在一些工业生产中，需要很大的压力来完成特定的任务，这时候增压缸就派上用场了。

它可以轻松地把压力提升到几十倍甚至上百倍，让那些原本难以完成的工作变得轻而易举。

增压缸的工作过程非常稳定可靠。

它不会像有些不靠谱的家伙，一会儿有劲儿一会儿没劲儿。

只要给它提供合适的气压和液压油，它就会一直努力工作，从不偷懒。

而且，增压缸的设计非常精巧，各个部件配合得恰到好处。

就像一个完美的乐队，每个乐器都在自己的位置上发挥着最大的作用。

在实际应用中，增压缸的种类也有很多。

有单作用增压缸，就像一个独来独往的侠客，有着自己独特的本领。

还有双作用增压缸，就像是一对默契十足的搭档，能在不同的情况下发挥出强大的实力。

不同的增压缸适用于不同的场合，就像不同的工具适用于不同的工作一样。

增压缸的出现，给很多行业带来了巨大的便利。

在汽车制造、航空航天、电子设备等领域，都能看到它的身影。

它就像是一个默默无闻的英雄，为了各种高科技产品的诞生贡献着自己的力量。

增压缸是一个非常了不起的设备。

它的工作原理虽然看似复杂，但只要你了解了，就会发现它其实很简单。

它就像一个神奇的魔法盒子，能把小小的力量变成巨大的能量。

气液增压缸工作原理
气液增压缸是一种常用的液压传动元件，通过利用气体的压缩来驱动液体，实
现对工作负载的增压和控制。

它在工业生产中起着至关重要的作用，本文将详细介绍气液增压缸的工作原理。

首先，气液增压缸由气缸和液压缸两部分组成。

气缸部分主要由气缸、活塞和
气压控制阀组成，液压缸部分由液压缸、活塞和液压阀组成。

当气源通过气压控制阀进入气缸，活塞受到气压的作用而向下运动，同时压缩了液压缸中的液体。

随着活塞的运动，液压缸中的液体被压缩，从而产生了高压液体。

其次，气液增压缸的工作原理是利用气体的压缩来驱动液体，实现对工作负载
的增压。

当气源施加压力时，气缸内的活塞受到气压的作用而向下运动，从而压缩了液压缸中的液体。

液体的增压效果取决于气源的压力大小和气缸活塞的运动速度。

一般来说，气源的压力越大，活塞运动的速度越快，液体的增压效果也越好。

最后，气液增压缸的工作原理可以简单概括为，气源提供压力，气缸活塞受到
气压的作用而向下运动，压缩了液压缸中的液体，从而产生了高压液体，实现对工作负载的增压和控制。

在实际应用中，气液增压缸可以用于各种需要增压的场合，如冲床、液压机械、液压工装等领域。

总之，气液增压缸作为一种重要的液压传动元件，其工作原理简单而有效。

通
过气体的压缩来驱动液体，实现对工作负载的增压和控制。

在实际应用中，它发挥着不可替代的作用，为各种工业生产提供了可靠的动力支持。

希望本文的介绍能够帮助大家更好地理解气液增压缸的工作原理，为工程应用提供参考和指导。

气动增压缸工作原理
气动增压缸是一种利用压缩空气来提高活塞运动力的装置。

它由活塞、气缸、空气供给系统和控制系统组成。

工作原理如下：
1. 压缩空气供给：气动增压缸的空气供给系统通过压缩空气将气体传送到气缸中。

气体来源可以是压缩空气系统或气瓶等。

2. 活塞作用力：压缩空气进入气缸后，活塞受到推动力开始运动。

推动力的大小取决于气压和活塞面积。

3. 动力传递：活塞运动时带动其他部件一起运动，如连杆、轴等。

这样就可以实现对其他工作设备的驱动。

4. 气体排放：当活塞到达最大行程时，通过控制系统释放压缩空气。

这样，活塞会在较小的时间内返回起始位置。

气动增压缸具有以下特点：
1. 高效性：通过压缩空气提供动力，能够实现快速、高效的运动。

2. 动力可调：通过调节压力控制系统，可以调整活塞的运动力，适应不同的工作需求。

3. 安全可靠：气动增压缸无电源需求，不会因电路故障而出现危险情况。

4. 维护简便：与液压系统相比，气动增压缸无需更换液体或维护液压泵等设备，维护成本较低。

总而言之，气动增压缸利用压缩空气产生的力驱动活塞运动，以实现对其他设备的驱动。

它具有高效性、动力可调、安全可靠和维护简便的特点。

气液增压缸知识介绍一、什么是增压缸增压缸是利用增压器的大小不同受压截面面积之比,因为压力不变,当受压面积由大变小时,则压强也会随大小不同而变化的原理,从而达到将气压压力提高到数十倍的压力效果。

以预压式增压缸为例：当工作气压压在液压油（或活塞)表面时,液压油会压缩空气作用而流向预压行程腔，此时液压油会迅速推动式件作位移,当工作位移遇到阻力大于气压压力时缸则停止动作,此时,增压缸的增压腔因为电信号(或气动信号)动作,开始增压从而达到成型产品的目的。

气液增力缸也称气液增压缸一股简称增压缸,气液增压缸是结合是气缸和油缸优点而改进设计的,液压油与压缩空气严格隔离,缸内的活塞杆接触工作件后自动启程,动作速度快,且较气压传动稳定,缸体装置简单,出力调整容易。

相同条件下可达到油压机之高出力，能耗低，安装容易并且特殊增压缸可360度任意角度安装，所占用的空间小，故障少无温升之困扰，寿命长，噪声小，等核心特性。

利用增压器的大小活塞面积的比例差，将气压的低压提高数十倍，供油压缸使用，使液压缸达到高出力动作。

气液增压缸是利用气源压力（P1）推动气缸里的大面积活塞（A1），推力(F)从大面积活塞传递到小面积的增压杆，推力(F)大小保持不变。

再由小面积的增压杆(A2)推动另一端的液压油，液压油受力后推动油缸里的小面积活塞（A3）带到前轴冲压工件，从而达到输入低气压力产生高压出力的增压目的。

二、增压缸的增压比增压缸的增压比是气缸活塞面积与增压杆面积的比值。

增压缸的增压比大小是影响增压缸最终出力的一个很大的因素。

增压缸是利用气源压力（P1）推动气缸里的大面积活塞（A1），推力(F)从大面积活塞传递到小面积的增压杆，推力(F)大小保持不变。

再由小面积的增压杆(A2)推动另一端的液压油，液压油受力后推动油缸里的小面积活塞（A3）带到前轴冲压工件，从而达到输入低气压力产生高压出力的增压目的。

压力(F)=压强(P)×面积(A)，增大压强的方法：当压力一定时，受力面积变小。

气液增压缸原理一、什么是气液增压缸气液增压缸是一种利用气体和液体压力之间的差异，通过液体传动来实现机械增压的装置。

它是一种常见的动力传动元件，被广泛应用于各种机械设备中。

本文将重点探讨气液增压缸的工作原理。

二、气液增压缸的结构及工作原理1. 气液增压缸的结构气液增压缸主要由气缸体、活塞、液缸体、活塞杆、液体进出口、气体进出口等组成。

其中，气缸体和活塞杆构成气腔，液缸体和活塞构成液腔。

2. 气液增压缸的工作原理气液增压缸的工作原理可以分为两个阶段：气压驱动阶段和液压驱动阶段。

（1）气压驱动阶段在气压驱动阶段，气体通过气腔进入气液增压缸，推动活塞向液缸体方向运动。

此时，液缸体内的液体被压缩，压力提高。

（2）液压驱动阶段在液压驱动阶段，当活塞移动到一定位置后，气体进口关闭，液体进口打开。

此时，高压液体进入液腔，将活塞向外推动，从而输出更大的力。

液压驱动阶段的压力可以达到气压驱动阶段的几倍，实现了机械增压。

三、气液增压缸的应用领域气液增压缸的工作原理和结构使得它具有许多优点，因此在各个领域得到了广泛应用。

1. 工业自动化气液增压缸可以实现机械设备的自动化，提高生产效率。

例如，在自动生产线上，使用气液增压缸可以实现零部件的自动组装和定位。

2. 汽车制造在汽车制造过程中，气液增压缸可以用于汽车压装线，实现对车门、机盖等部件的压装。

3. 航空航天气液增压缸在航空航天领域的应用十分广泛。

例如，在飞机起落架系统中，气液增压缸用于实现起落架的伸缩和锁定。

4. 模具制造在模具制造中，气液增压缸可以用于模具的开合和顶出。

四、气液增压缸的优缺点1. 优点•气液增压缸具备较高的压力倍数，可以实现机械增压。

•结构简单，易于制造和维护。

•能够实现自动化控制，提高工作效率。

2. 缺点•由于液体的不可压缩性，需要采用较高的压力才能实现较大的力输出。

•对液体的要求较高，需要使用特殊的液体，并注意防止泄漏。

五、小结通过对气液增压缸的工作原理、结构及应用领域的了解，我们可以看到它在机械传动中的重要作用。
