实验一、I/O程序设计一．实验内容：I/O程序设计（一）实验内容：1．编程由键盘输入任意一个字符，将该字符的ASCII码值显示在屏幕上。

2．从键盘输入两个1位十进制数，计算二者之和，并将结果显示在屏幕上。

3．编程由键盘输入任意一位数，将该数以二进制数形式显示在屏幕上，例：5=00000101B （二）实验步骤： 1. 画出实验流程图。

2. 运行Tddebug软件，选择Edit菜单编写实验程序 3. 使用Compile菜单中的Compile和Link对实验程序进行汇编、连接，生成执行文件。

4. 使用Rmrun菜单中的Run运行程序，观察运行结果。

5. 使用Rmrun菜单中的Debug调试程序。

单步执行指令，观察各寄存器及数据区的内容。

6. 更改数据区中的数据，考察程序的正确性。

二．分析设计思想。

设计思路：首先将该数以十六进制数形式分解，然后将每一位分别转换为ASCII码送屏幕显示。

其中0H~9H之间的数加30H，即可得0H~9H的ASCII码，而AH~FH的ASCII码，则需再加7H，参见表5-1。

参考程序流程如图2-1所示。

示例程序参见参考程序清单。

三．程序清单及流程DATA SEGMENTMES DB 'Show a as hex:',0AH,0DH,'$'SD DB 'a'DA TA ENDSCODE SEGMENTASSUME CS:CODE,DS:DA TASTART: MOV AX,DATAMOV DS,AXMOV DX,OFFSET MES ；显示提示信息MOV AH,09H INT 21HMOV SI,OFFSET SD 4MOV AL,DS:[SI]AND AL,0F0H ；取高4位MOV CL,4SHR AL,CLCMP AL,0AH ；是否是A以上的数JB C2ADD AL,07HC2: ADD AL,30HMOV DL,AL ；显示字符MOV AH,02HINT 21HMOV AL,DS:[SI]AND AL,0FH ；取低4位CMP AL,0AHJB C3ADD AL,07HC3: ADD AL,30HMOV DL,AL ；显示字符MOV AH,02HINT 21HMOV AH,4CH ；返回DOSINT 21HCODE ENDSEND START四．实验结果。

某某学院微机原理课程设计2013级电气工程及其自动化专业班级题目字符图形显示姓名学号指导教师职称二О一三年12 月13 日摘要 (3)一、字符图形显示的基本原理 (4)二、设计方案 (4)三、硬件设计 (4)四、软件设计 (5)4.1 主模块及子模块说明 (5)五、设计体会 (13)参考文献 (14)摘要本课程设计是通过使用汇编语言来完成的，具体实现的方法可以通过在MASM使用环境下运行，也可以通过在DOS环境下完成。

我做的课程设计是通过编写汇编语言程序，实现字符图形的显示。

在编写初期，我对字符“SPORT”进行了设计，确定了每个字符所在的位置，以便在编写程序的时候正确定义字符的属性，也为在显示的时候能够显示较好的效果，打下了基础。

接着开始编写程序，编写完程序后，对程序进行了注释，最后调试出所要求的字符。

本程序可以在DOS环境和MASM环境下运行，要求我们熟悉BIOS中断10的各种功能。

整个课程设计的过程，是一个不断学习、不断实践的过程，从而提高了我们的编程能力和程序开发思想，也提高了我们自主学习的能力。

关键词：字符显示，10号中断，图形，BIOS一、字符图形显示的基本原理字符图形显示可以在DOS环境下完成，编写完程序后分析并理解每条程序的意思，并解释主要程序的意思，最后调试出所要求的字符。

在程序编写前，我首先对自己显示的图形进行了设计，确定了每个数字相对于前一个数字的位置，以便在编写程序的时候正确定义字符的属性，也为在显示的时候能够显示较好的效果，打下了基础。

本次实验实验的编写环境是MASM，编译、链接也是在该环境下实现的。

程序的运行我使用的是DOS环境。

通过参考网上的一些原程序，要编写好该程序，首先应该对BIOS的中断熟悉，因此程序编写前，我先认真学习了该BIOS中断的有关功能。

二、设计方案在课程设计之前，首先要明确设计的目的。

本次课程设计的题目是字符图形显示，要求我们能够编写一个汇编程序，正确的显示所要求的字符。

微机原理及接口技术实验报告实验项目名称：显示一个字符串实验日期：实验成绩：实验评定标准：一、实验目的1.熟悉汇编语言源程序上机的过程和方法2.掌握宏汇编程序MASM5.1的链接程序LINK3.6的使用方法。

3.了解DEBUG调试汇编语言程序的过程和方法。

二、实验器材电脑、微型计算机原理及应用实验指导书及教科书三、实验内容（实验过程）1.编辑源程序利用文本编辑工具，生成一个汇编程语言程序的纯文本文件ASM。

在汇编源程序中，一行只能写一条语句。

2.汇编源程序3.链接目标程序4.调试可执行程序四、实验程序data segmentmesage db" how do you do" ,0dh,0ah,24hdata endscode segmentassume cs:code,ds:datastart: mov ax,datamov ds,axlea dx,mesagemov ah,09hint 21hmov ah,4chint 21hcode endsend start四、实验结果及分析分析：在汇编链接目标文件之后执行文件会出现“how do you do”。

若改变mesage db" how do you do" ,0dh,0ah,24h中的how do you do输入你想输出的字符串就可以了。

如果程序执行情况与预期不同，或执行时操作系统报告出错信息，就要通过调试工具进行动态调试，查找程序的问题。

查到问题后，又重回到第一步，重新开始，修改源程序问题。

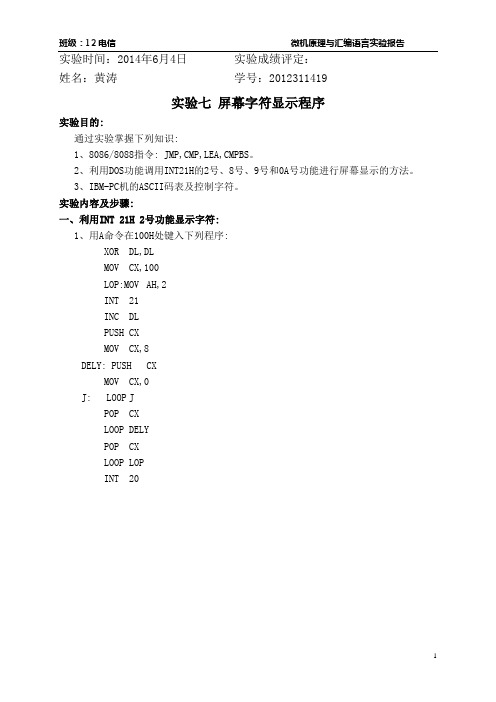

实验时间：2014年6月4日实验成绩评定：姓名：黄涛学号：2012311419实验七屏幕字符显示程序实验目的:通过实验掌握下列知识:1、8086/8088指令: JMP,CMP,LEA,CMPBS。

2、利用DOS功能调用INT21H的2号、8号、9号和0A号功能进行屏幕显示的方法。

3、IBM-PC机的ASCII码表及控制字符。

实验内容及步骤:一、利用INT 21H 2号功能显示字符:1、用A命令在100H处键入下列程序:XOR DL,DLMOV CX,100LOP:MOV AH,2INT 21INC DLPUSH CXMOV CX,8DELY: PUSH CXMOV CX,0J: LOOP JPOP CXLOOP DELYPOP CXLOOP LOPINT 202、用G命令运行程序,即在屏幕上依次缓慢的显示256个ASCII字符。

仔细观察每个字符,和IBM-PC ASCII码表对照,看07H-0DH处控制字符显示结果与表上有何不同?3、按CTRL+BREAK退出此程序,若一次不行可多做几次。

二、自编一个程序, 在显示器上显示“How are you ?”，然后读一个字符，但不显示此字符，若读入字符是‘y’，则显示‘ok’。

解：程序如下：DSEG SEGMENTDAT1 DB 'HOW ARE YOU?',0DH,0AH,'$'DAT2 DB 'OK',0DH,0AH,'$'DSEG ENDSCSEG SEGMENTASSUME CS:CSEG,DS:DSEGSTART: MOV AX,DSEGMOV DS,AXMOV DX,OFFSET DAT1MOV AH,9INT 21HMOV AH,8INT 21HCMP AL,'Y'JNE NEXTLEA DX,DAT2MOV AH,9INT 21HNEXT: MOV AH,4CHINT 21HCSEG ENDSEND START程序编译：程序运行：1.输入“Y”：2.输入其他字符：三、自编一个程序, 屏幕显示“PASS WORD ?”,随后从键盘读入字符串，并比较这个字符串与内部设定的字符串，若两者相同，则显示“ok”,否则不作任何显示。

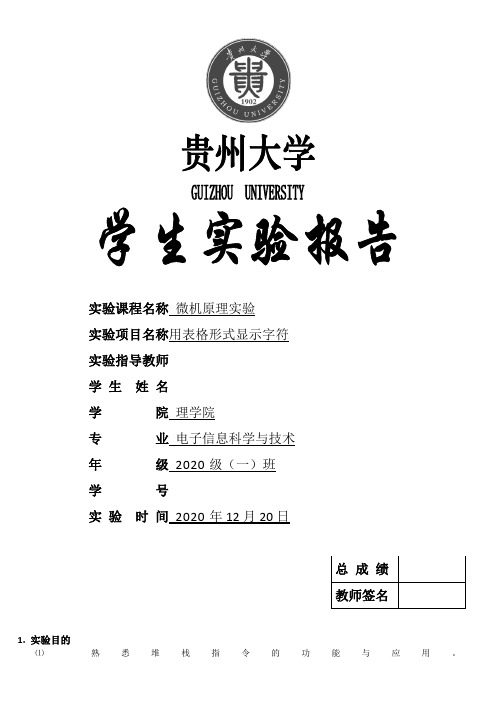

实验课程名称微机原理实验实验项目名称用表格形式显示字符实验指导教师学生姓名学院理学院专业电子信息科学与技术年级2020级（一）班学号实验时间2020年12月20日总成绩教师签名1. 实验目的⑴熟悉堆栈指令的功能与应用。
