【CN209485723U】一种草地生态监测固定样方【专利】
- 格式:pdf
- 大小:433.44 KB
- 文档页数:8
专利名称:一种草地生态监测固定样方工具专利类型:实用新型专利
发明人:黄小涛
申请号:CN202020731375.6
申请日:20200507
公开号:CN211626331U
公开日:
20201002
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种草地生态监测固定样方工具,具体涉及草地监测设备领域,包括第一固定板和第二固定板,所述第一固定板和第二固定板顶端设有移动机构;所述移动机构包括第四固定板,所述第一固定板和第二固定板顶端设有第三固定板,所述第一固定板、第二固定板、第三固定板以及第四固定板上均开设有矩形卡槽,所述第一固定板和第二固定板底端均设有两个螺栓,四个所述螺栓外端均套设有螺母,四个所述螺母底端分别与第三固定板和第四固定板顶端接触。
本实用新型通过移动机构可以根据实际需求调整其长度和宽度,第一固定板、第二固定板、第三固定板以及第四固定板之间形成的空间,便是样方面积,实用性更强,更加便利。
申请人:中国科学院西北高原生物研究所
地址:810008 青海省西宁市新宁路23号
国籍:CN
代理机构:天津市宗欣专利商标代理有限公司
代理人:董光仁
更多信息请下载全文后查看。

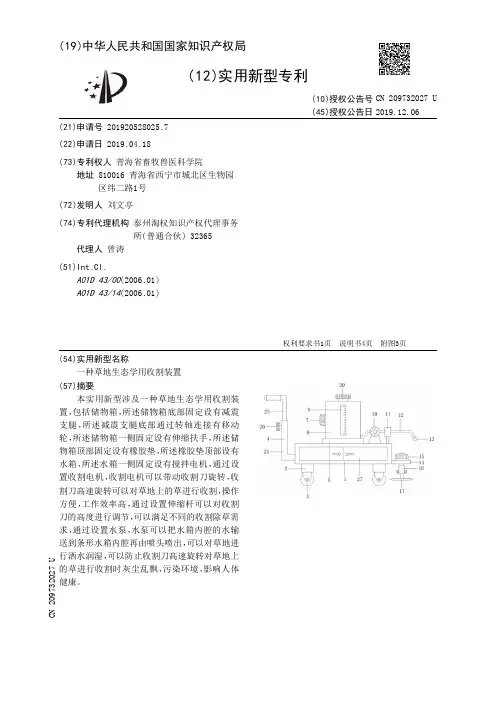

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920528025.7(22)申请日 2019.04.18(73)专利权人 青海省畜牧兽医科学院地址 810016 青海省西宁市城北区生物园区纬二路1号(72)发明人 刘文亭 (74)专利代理机构 泰州淘权知识产权代理事务所(普通合伙) 32365代理人 曾涛(51)Int.Cl.A01D 43/00(2006.01)A01D 43/14(2006.01)(54)实用新型名称一种草地生态学用收割装置(57)摘要本实用新型涉及一种草地生态学用收割装置,包括储物箱,所述储物箱底部固定设有减震支腿,所述减震支腿底部通过转轴连接有移动轮,所述储物箱一侧固定设有伸缩扶手,所述储物箱顶部固定设有橡胶垫,所述橡胶垫顶部设有水箱,所述水箱一侧固定设有搅拌电机,通过设置收割电机,收割电机可以带动收割刀旋转,收割刀高速旋转可以对草地上的草进行收割,操作方便,工作效率高,通过设置伸缩杆可以对收割刀的高度进行调节,可以满足不同的收割除草需求,通过设置水泵,水泵可以把水箱内腔的水输送到条形水箱内腔再由喷头喷出,可以对草地进行洒水润湿,可以防止收割刀高速旋转对草地上的草进行收割时灰尘乱飘,污染环境,影响人体健康。
权利要求书1页 说明书4页 附图3页CN 209732027 U 2019.12.06C N 209732027U权 利 要 求 书1/1页CN 209732027 U1.一种草地生态学用收割装置,包括储物箱(1),其特征在于:所述储物箱(1)底部固定设有减震支腿(2),所述减震支腿(2)底部通过转轴连接有移动轮(3),所述储物箱(1)一侧固定设有伸缩扶手(4),所述储物箱(1)顶部固定设有橡胶垫(5),所述橡胶垫(5)顶部设有水箱(6),所述水箱(6)一侧固定设有搅拌电机(7),所述搅拌电机(7)一端通过传动轴固定连接有搅拌桨(8),且所述搅拌桨(8)通过转轴固定设置在水箱(6)内腔,所述水箱(6)底部一侧通过水管连接有水泵(10),且所述水泵(10)固定设置在储物箱(1)顶部,所述水泵(10)一侧位于储物箱(1)一侧顶部通过支杆固定连接有条形水箱(11),所述条形水箱(11)一侧等距贯通固定设有出水管(12),所述出水管(12)一端固定安装有喷头(13),所述储物箱(1)底部一侧固定设有支撑板(14),所述支撑板(14)顶部等距固定设有收割电机(15),所述收割电机(15)底部通过传动轴固定连接有伸缩杆(16),所述伸缩杆(16)底部固定设有收割刀(17),所述储物箱(1)内腔由隔板等距分割成三组储物室(18),所述储物室(18)内腔安装有蓄电池(19),所述蓄电池(19)通过导线分别与搅拌电机(7)、水泵(10)、收割电机(15)相连接。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020104379.1(22)申请日 2020.01.17(73)专利权人 内蒙古自治区草原勘察规划院(内蒙古自治区草原遥感监测中心)地址 010051 内蒙古自治区呼和浩特市新城区呼伦北路28号(72)发明人 王志军 朝鲁孟其其格 金花 图力古尔 何凤艳 陈喜梅 岳娜 (74)专利代理机构 北京众合诚成知识产权代理有限公司 11246代理人 邹仕娟(51)Int.Cl.G01N 1/04(2006.01)G01N 33/00(2006.01)(54)实用新型名称一种草地生态监测固定样方工具(57)摘要本实用新型公开的属于草地监测设备技术领域,具体为一种草地生态监测固定样方工具,包括四个结构相同的安装座、直尺和固定杆,所述安装座的右侧和底部固定安装有连接块,所述连接块上设置有限位槽,所述连接块上固定安装有直尺,所述直尺的两侧设置有与限位槽相配合的限位块,且所述直尺通过限位块与连接块卡接,所述安装座上固定安装有固定柱,所述固定柱的底部设置固定锥,其结构合理,通过安装座、连接块限位槽、直尺和限位块的配合,方便安装和拆卸,便于携带,通过固定杆、固定锥和踩踏板的配合,方便测量过程中插接。
权利要求书1页 说明书3页 附图2页CN 211401713 U 2020.09.01C N 211401713U1.一种草地生态监测固定样方工具,其特征在于:包括四个结构相同的安装座(100)、直尺(200)和固定杆(300),所述安装座(100)的右侧和底部固定安装有连接块(110),所述连接块(110)上设置有限位槽(120),所述连接块(110)上固定安装有直尺(200),所述直尺(200)的两侧设置有与限位槽(120)相配合的限位块(210),且所述直尺(200)通过限位块(210)与连接块(110)卡接,所述安装座(100)上固定安装有固定杆(300),所述固定杆(300)的底部设置固定锥(330)。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202021260036.0(22)申请日 2020.06.28(73)专利权人 内蒙古自治区农牧业科学院地址 010031 内蒙古自治区呼和浩特市昭君路22号内蒙古自治区农牧业科学院(72)发明人 狄彩霞 张福金 李彬 戚迎龙 张欣昕 顾敏 崔艳 (51)Int.Cl.G01N 33/00(2006.01)G01D 11/30(2006.01)(54)实用新型名称一种草原生态环境监测用的空气湿度监测装置(57)摘要本实用新型公开了一种草原生态环境监测用的空气湿度监测装置,包括支撑结构和监测结构,支撑结构包括支撑筒和升降结构,且支撑筒上安装有升降结构,升降结构包括升降气缸和升降环,且升降气缸竖直固定在支撑筒内部底面上,支撑筒上滑动套设有升降环,且升降环上安装有监测结构。
本实用新型能够对不同高度层次的空气进行湿度监测,从而提高数据采集的精准度,方便后期判断的可靠性。
权利要求书1页 说明书4页 附图3页CN 212483535 U 2021.02.05C N 212483535U1.一种草原生态环境监测用的空气湿度监测装置,包括支撑结构(1)和监测结构(2),其特征在于:所述支撑结构(1)包括支撑筒(11)和升降结构(13),且支撑筒(11)上安装有升降结构(13),所述升降结构(13)包括升降气缸(131)和升降环(132),且升降气缸(131)竖直固定在支撑筒(11)内部底面上,所述支撑筒(11)上滑动套设有升降环(132),且升降环(132)上安装有监测结构(2)。
2.根据权利要求1所述的一种草原生态环境监测用的空气湿度监测装置,其特征在于,所述支撑筒(11)的内部底端面上安装有电池块(12),且电池块(12)与升降气缸(131)通过线缆连接,所述支撑筒(11)的外端面上对称竖直贯通开设有通槽(111),且支撑筒(11)的外端面上对称竖直焊接有滑条(112)。
专利名称:一种非破坏性监测草地植物物种多样性的方法专利类型:发明专利
发明人:孙义,宜树华,黄波,丁倩男,张欣雨
申请号:CN202010052846.5
申请日:20200117
公开号:CN111238448A
公开日:
20200605
专利内容由知识产权出版社提供
摘要:本发明提供一种非破坏性监测草地植物物种多样性的方法。
利用无人机灵活、操作简单的特性,并配套相应的航拍和记录、统计方法,实现了大范围的草地植物物种多样性监测,有效解决了传统草地植物物种多样性测定存在效率低下、破坏性、操作成本高、时空可比性差以及难以大范围长期监测的问题;高效率、低成本;无破坏性;可实现长期、定点以及在特定环境下监测。
申请人:南通大学
地址:226019 江苏省南通市啬园路9号
国籍:CN
代理机构:南京钟山专利代理有限公司
代理人:李小静
更多信息请下载全文后查看。
专利名称:一种草地环境质量综合评价装置专利类型:实用新型专利
发明人:闫勇智,姚林杰,张庆
申请号:CN202121558476.9
申请日:20210707
公开号:CN215726067U
公开日:
20220201
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种草地环境质量综合评价装置,属于环境质量评价领域。
一种草地环境质量综合评价装置,包括箱体,所述箱体内通过连接架固定有电机,所述电机下端通过其输出轴固定有丝杠,所述丝杠外套设有与箱体下壁插接的螺纹套,所述螺纹套下端固定有检测杆,所述箱体上前侧设有上前侧与外界通透的空腔,所述空腔内滑动安装有呈倾斜设置的检测器,所述检测器下端转动安装有转动轴,所述转动轴下端转动安装有螺纹杆,所述空腔下端开设有与螺纹杆匹配的螺纹孔;本实用新型可以在草地上,对各个位置进行快速评价,省时省力。
申请人:天津安航生态科技有限公司
地址:300000 天津市西青区中北镇中北工业园西青道267号办公楼1层107室
国籍:CN
代理机构:泉州市兴博知识产权代理事务所(普通合伙)
代理人:易敏
更多信息请下载全文后查看。
专利名称:一种多功能便携式野外草地监测样方框专利类型:实用新型专利
发明人:姚喜喜,吴建平,宫旭胤,张利平,郎侠,冯明廷申请号:CN201820807693.9
申请日:20180526
公开号:CN208140391U
公开日:
20181123
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种多功能便携式野外草地监测样方框,包括样框支杆和手持杆,所述样框支杆设置有四组,所述样框支杆的两端通过定位轴活动铰接,所述样框支杆上均匀开设有滑动槽,所述定位轴通过滑动槽与样框支杆活动铰接,所述手持杆通过销轴固定安装在样框支杆的端部,所述手持杆上设置有刻度表。
该多功能便携式野外草地监测样方框,具备便于折叠,携带方便;收存占地面积小,适合野外作业,操作简便,省时省力,提高野外调查效率,降低调查成本低的优点,解决了现有对草地监测铁丝框不可拆卸,不可折叠,不方便携带,不能测量植物高度,使用不便的问题。
申请人:甘肃农业大学
地址:730070 甘肃省兰州市安宁区营门村1号
国籍:CN
更多信息请下载全文后查看。

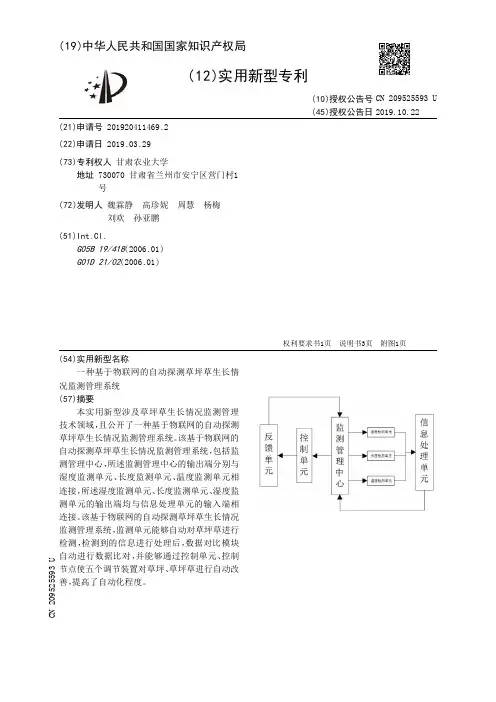

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920411469.2(22)申请日 2019.03.29(73)专利权人 甘肃农业大学地址 730070 甘肃省兰州市安宁区营门村1号(72)发明人 魏霖静 高珍妮 周慧 杨梅 刘欢 孙亚鹏 (51)Int.Cl.G05B 19/418(2006.01)G01D 21/02(2006.01)(54)实用新型名称一种基于物联网的自动探测草坪草生长情况监测管理系统(57)摘要本实用新型涉及草坪草生长情况监测管理技术领域,且公开了一种基于物联网的自动探测草坪草生长情况监测管理系统。
该基于物联网的自动探测草坪草生长情况监测管理系统,包括监测管理中心,所述监测管理中心的输出端分别与湿度监测单元、长度监测单元、温度监测单元相连接,所述湿度监测单元、长度监测单元、湿度监测单元的输出端均与信息处理单元的输入端相连接。
该基于物联网的自动探测草坪草生长情况监测管理系统,监测单元能够自动对草坪草进行检测,检测到的信息进行处理后,数据对比模块自动进行数据比对,并能够通过控制单元、控制节点使五个调节装置对草坪、草坪草进行自动改善,提高了自动化程度。
权利要求书1页 说明书3页 附图1页CN 209525593 U 2019.10.22C N 209525593U权 利 要 求 书1/1页CN 209525593 U1.一种基于物联网的自动探测草坪草生长情况监测管理系统,包括监测管理中心,其特征在于:所述监测管理中心的输出端分别与湿度监测单元、长度监测单元、温度监测单元相连接,所述湿度监测单元、长度监测单元、湿度监测单元的输出端均与信息处理单元的输入端相连接;所述监测管理中心的输出端与控制单元的输入端相连接,所述控制单元的输出端分别与控制节点一、控制节点二、控制节点三的输入端相连接,所述控制节点一的输出端分别与灌溉装置、雨水回收装置的输入端相连接,所述控制节点二的输出端与修剪装置的输入端相连接,所述控制节点三的输出端分别与升温装置、降温装置的输入端相连接,所述灌溉装置、雨水回收装置、修剪装置、升温装置、降温装置的输出端均与反馈单元的输入端相连接。
