课程设计梯形钢屋架设计(21m跨)

钢结构课程设计一、设计资料说明：21m 跨径简支梯形钢屋架设计厂房跨径为 21m，长度为 108m，柱距为 12m，简支于钢筋混凝土柱上，屋面材料为长 尺压型钢板，屋面坡度为 i=1/10 采用热轧 H 型钢，雪载荷为 s0  0.25kN / mm 2 。

钢材采用 Q235B,焊条采用 E43 型 二、屋架形式及几何尺寸平面图：三、支撑布置：四、荷载计算 1、永久载荷计算： 压型钢板0.15  10 10  0.1 5 1kN m2檩条0.238 kN m2屋架支撑自重12 1.1 21  35.1 kg m2  0.351 kN m2、活动载荷计算雪载0.25  10 10  0.2 5 1kN m2总载荷：Q  0.151 0.238 0.3511.2  0.2511.412 2.1  31.2kN m2五、杆件内力计算及组合：通过用有限元软件 PATRAN 计算后列出了单元的受力大小，利用的是 Rod 单元，计算 结果如下表所示：位置 上弦杆下弦杆 斜杆竖杆杆件编号B C D E F L M N O PH I K A G J内力计算表轴线长度(mm)2110 2111 2110 2111 2110 1950 2100 2100 2910 30133327 3327 3662 1950 2370 2790荷载内力（KN）0 -185 -185 -235 -235 114 222 228 -163 101-60 200 12.8 -13 -26 -26六、杆件截面选择及验算： 1、上弦杆截面选择： 上弦杆采用相同截面，以最大的压力设计；N max  235 KN在屋架平面内的计算长度为 lox  2.11m ，在平面外的计算长度为 loy  4.22m 。

面积和特性（长支水平角钢组成 T 型截面节点板根据最大应力选用板厚 8mm）：（上述选用两个不等支角钢 2L10080 6mm ，长支水平。

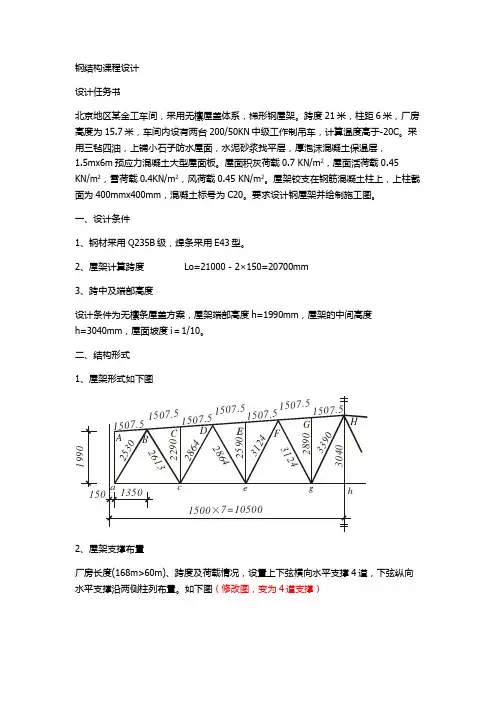

钢结构课程设计设计任务书北京地区某金工车间，采用无檩屋盖体系，梯形钢屋架。

跨度21米，柱距6米，厂房高度为15.7米，车间内设有两台200/50KN中级工作制吊车，计算温度高于-20C。

采用三毡四油，上铺小石子防水屋面，水泥砂浆找平层，厚泡沫混凝土保温层，1.5mx6m预应力混凝土大型屋面板。

屋面积灰荷载0.7 KN/m2，屋面活荷载0.45 KN/m2，雪荷载0.4KN/m2，风荷载0.45 KN/m2。

屋架铰支在钢筋混凝土柱上，上柱截面为400mmx400mm，混凝土标号为C20。

要求设计钢屋架并绘制施工图。

一、设计条件1、钢材采用Q235B级，焊条采用E43型。

2、屋架计算跨度 Lo=21000－2×150=20700mm3、跨中及端部高度设计条件为无檩条屋盖方案，屋架端部高度h=1990mm，屋架的中间高度h=3040mm，屋面坡度i＝1/10。

二、结构形式1、屋架形式如下图2、屋架支撑布置厂房长度(168m>60m)、跨度及荷载情况，设置上下弦横向水平支撑4道，下弦纵向水平支撑沿两侧柱列布置。

如下图（修改图，变为4道支撑）三、荷载与内力计算 1、荷载计算屋面活荷载与雪荷载不会同时发生，计算时，取较大的荷载标准值进行计算。

故取屋面活荷载0.45 kN/㎡进行计算。

屋架沿水平投影面积分布的自重（包括支撑）按照经验公式()20.120.011/k g l kN m =+=（0.12+0.011*21）=0.351计算，跨度单位为米。

永久荷载设计值取系数1.35，屋面活荷载设计值取系数1.4 荷 载 计 算 表2、荷载组合设计屋架时，应考虑以下三种组合： （1）全跨永久荷载+全跨可变荷载全跨节点永久荷载及可变荷载：F=(4.254+1.68)×1.5×6=53.406kN （2）全跨永久荷载+半跨可变荷载全跨节点永久荷载： F1=4.254×1.5×6=38.286 kN半跨节点可变荷载： F2=1.68×1.5×6=15.12kN（3）全跨屋架及支撑自重+半跨大型屋面板重+半跨屋面活荷载全跨节点屋架及支撑自重： F3 =0.474×1.5×6=4.266kN半跨大型屋面板重及活荷载： F4=(1.89+0.63)×1.5×6=22.68kN（1）、（2）为使用节点荷载情况，（3）为施工阶段荷载情况。

一、设计资料1、题号53的已知条件：梯形钢屋架跨度21m，长度102m，柱距6m。

该车间内设有两台200/50 kN中级工作制吊车，轨顶标高为8.000 m。

冬季最低温度为－20℃，地震设计烈度为7度，设计基本地震加速度为0.1g。

采用1.5m×6m预应力混凝土大型屋面板，80mm 厚泡沫混凝土保温层，卷材屋面，屋面坡度i＝1/10。

屋面活荷载标准值为0.7 kN/m2，雪荷载标准值为0.2 kN/m2，积灰荷载标准值为0.6 kN/m2，风荷载标准值0.55 kN/m2。

屋架铰支在钢筋混凝土柱上，上柱截面为400 mm×400 mm，混凝土标号为C20。

钢材采用Q235B级，焊条采用E43型。

2、屋架计算跨度：l= 21m － 2×0.15m = 20.7 m3、跨中及端部高度：该屋架为无檩体系屋盖方案，屋面材料为大型屋面板，故采用平坡梯形屋架；由于L<24m，不考虑起拱，端部高度取H0=1990mm，屋架的中间高度h = 3.040m （约l/6.8）。

二、结构形式与布置屋架几何尺寸如图(1)所示。

19901350229025902890304026132864312425302864312433901507.51507.51507.51507.51507.51507.51507.5150A aceghBC D F G H 15007=10500×图(1)：21米跨钢屋架型式和几何尺寸根据厂房长度（102m>60m ）、跨度及荷载情况，设置三道上、下弦横向水平支撑。

因柱网采用封闭结合，厂房两端的横向水平支撑设在第一柱间，该水平支撑的规格与中间支撑的规格有所不同。

在上弦平面设置了刚性系杆与柔性系杆，以保证安装时上弦杆的稳定，在各柱间下弦平面的跨中及端部设置了柔性系杆，以传递山墙风荷载。

在设置横向水平支撑的柱间，于屋架跨中和两端各设一道垂直支撑。

钢结构课程跨厂房梯形钢屋架设计学院：题目：21m跨厂房梯形钢屋架设计姓名：学号：班级：日期：目录一、设计资料 (1)1.结构形式: (1)2.屋架形式及荷载: (1)3.屋盖结构及荷载: (2)二、结构形式与支撑布置 (2)1.屋架形式及几何尺寸如下图1所示： (2)2.屋架支撑布置如下图2所示： (2)三、荷载计算 (3)1.荷载设计值 (3)2.荷载组合 (3)四、内力计算 (4)六、节点设计 (9)1.下弦节点“c”（图9） (9)2.上弦节点“B”(图10) (10)3.屋脊节点“H”（图11） (10)4.支座节点“a”（`图12） (12)七、绘制屋架施工图，见施工图 (14)一、设计资料某厂房总长度为90m，跨度为L=21m，屋盖体系为无檩体系，纵向柱距为6m。

1.结构形式:钢筋混凝土柱，梯形钢屋架。

柱的混凝土强度等级为C30，屋面坡度i=L/10，L为屋架跨度。

地区计算温度高于-200C，无侵蚀性介质，不考虑地震设防，屋架下弦标高为18m，厂房内桥式吊车为2台150/30t（中级工作制），锻锤为2台5t。

2.屋架形式及荷载:屋架形式、几何尺寸及内力系数（节点荷载P=作用下杆件的内力）如附图所示。

屋架采用的钢材、焊条为：用Q345钢，焊条为E50型。

3.屋盖结构及荷载:无檩体系：采用×预应力混凝土屋板（考虑屋面板起系杆作用）。

荷载：①屋架及支撑自重：按经验公式q=+，L为屋架跨度，以m为单位，q为屋架及支撑自重，以kN/m2为单位；②屋面活荷载：施工活荷载标准值为m2，雪荷载的基本雪压标准值为S=m2，施工活荷载与雪荷载不同时考虑，而是取两者的较大值，积灰荷载m2。

③屋面各构造层的荷载标准值：三毡四油（上铺绿豆砂）防水层 m2水泥砂浆找平层 m2保温层 m2一毡二油隔气层 m2水泥砂浆找平层 m2预应力混凝土屋面板 m2二、结构形式与支撑布置1.屋架形式及几何尺寸如下图1所示：图1 屋架形式及几何尺寸2.屋架支撑布置如下图2所示：符号说明：SC —上弦支撑 XC —下弦支撑 CC —垂直支撑 GG —刚性系杆 LG —柔性系杆图2 屋架支撑布置三、荷载计算由于屋架的受荷水平投影面积为：22260126621m m m A >=⨯=，故按《建筑结构荷 载规范》取屋面活荷载（按上人屋面）标准值为m 2，雪荷载为m 2，取屋面活荷载与雪荷载中较大值m 2。

钢结构课程设计21m梯形屋架梯形屋架是一种常用的屋架结构形式，具有良好的承载能力和稳定性。

本文将以21m梯形屋架为例，探讨其设计过程和关键要点。

一、梯形屋架的结构特点梯形屋架是一种由多个梯形单元组成的结构，其特点是上下层梁高度逐渐减小，形成梯形的外形。

这种结构形式可以合理分配荷载，提高整体的承载能力。

二、梯形屋架设计要点1. 荷载计算：首先需要进行荷载计算，包括自重、活载和风载等。

根据规范和实际情况确定荷载参数，计算荷载作用下的弯矩和剪力。

2. 材料选择：在进行梯形屋架设计时，需要选择适用的钢材。

一般情况下，Q235钢材是常用的选择，其具有良好的可焊性和承载能力。

根据实际情况，也可以选择其他材料。

3. 结构设计：梯形屋架的结构设计是整个设计过程中的核心环节。

根据荷载计算结果，确定梯形屋架的截面形状和尺寸。

在设计过程中，应考虑梁的弯矩和剪力的分布情况，合理配置截面尺寸，确保结构的稳定性和安全性。

4. 连接方式：梯形屋架的连接方式也是设计中需要考虑的重要因素。

常见的连接方式有焊接和螺栓连接两种。

在设计中，需要根据实际情况选择合适的连接方式，并进行合理的连接设计。

5. 防腐措施：钢结构在室外长期暴露于空气中，容易受到腐蚀。

为了延长梯形屋架的使用寿命，需要采取防腐措施。

常见的防腐方法包括涂漆、热镀锌和喷涂防腐等。

6. 施工工艺：梯形屋架的施工工艺也需要考虑。

在施工中，需要合理安排工序，确保施工质量和安全。

同时，还需要制定相应的施工方案和施工图纸。

三、梯形屋架设计案例分析以一座21m梯形屋架为例，进行设计分析。

1. 荷载计算：根据规范和实际情况，计算自重、活载和风载等荷载的作用下的弯矩和剪力。

2. 材料选择：选择Q235钢材作为梯形屋架的材料。

3. 结构设计：根据荷载计算结果，确定梯形屋架的截面形状和尺寸。

调整上下层梁的高度，使其逐渐减小，形成梯形的外形。

4. 连接方式：选择焊接连接方式，确保连接的牢固性和稳定性。

钢结构课程设计21m梯形屋架
钢结构课程设计21m梯形屋架
设计概述：
本设计为一座21m梯形屋架的钢结构课程设计。

屋架采用梯形结构形式，主要由主梁、次梁、剪力墙和支撑系统组成。

设计要求满足屋顶承受风、雪、自重等荷载的要求，并确保结构的稳定性和安全性。

设计步骤：
1. 确定屋架结构形式：本设计采用梯形结构形式，其中主梁跨度为21m，次梁根据需求进行设置。

2. 计算屋架荷载：根据工程要求和设计标准，计算风、雪和自重等荷载，并确定设计荷载。

3. 选取钢材和连接方式：根据荷载计算结果，选取适当的钢材规格和连接方式，保证结构的强度和刚度。

4. 进行结构模型分析：利用结构分析软件，建立屋架的三维模型，并进行荷载分析、刚度分析和稳定分析，确保结构的安全性和稳定性。

5. 进行结构设计：根据分析结果，进行结构设计，包括确定材料尺寸、梁柱截面尺寸、连接件尺寸和布置等。

6. 绘制结构施工图：根据设计结果，绘制结构施工图，包括平面布置图、节点图和详图等，用于施工实施。

7. 进行结构检验：对设计结果进行结构检验，确认设计的合理性和安全性。

8. 编写设计报告：整理设计过程和结果，编写设计报告，包括设计说明、结构计算和绘图等内容。

以上为钢结构课程设计21m梯形屋架的主要步骤，具体的设
计过程需要根据实际条件和要求进行调整和细化。

在设计过程中，需要合理应用结构分析软件、设计规范和工程经验，保证设计的科学性和合理性。

同时，还要注意施工工艺和质量控制，确保设计方案的顺利实施和结构的安全可靠。

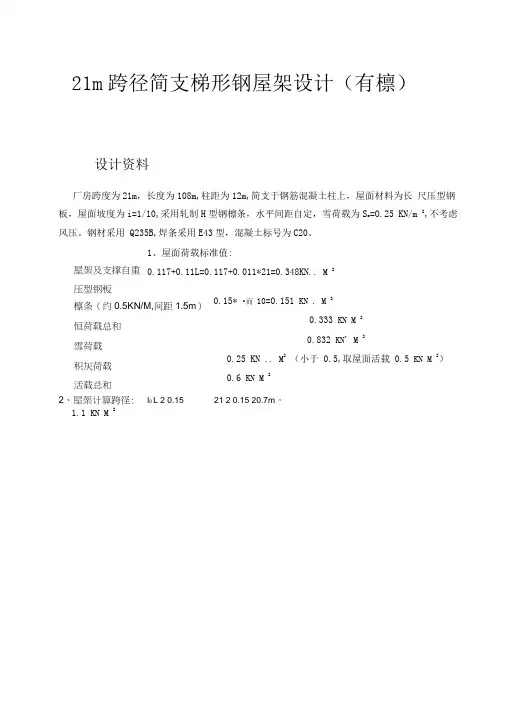

21m跨径简支梯形钢屋架设计（有檩）一、设计资料厂房跨度为21m，长度为108m，柱距为12m，简支于钢筋混凝土柱上，屋面材料为长尺压型钢板，屋面坡度为i=1/10，采用轧制H型钢檩条，水平间距自定，雪荷载为s0=0.25 KN/m2，不考虑风压。

钢材采用Q235B，焊条采用E43型，混凝土标号为C20。

1、屋面荷载标准值：屋架及支撑自重0.117+0.11L=0.117+0.011*21=0.348 2KN M 压型钢板0.15* =0.1512KN M檩条（约0.5KN/M,间距1.5m）0.333 2KN M恒荷载总和0.832 2KN M雪荷载0.25 2KN M（小于0.5，取屋面活载0.5 2KN M）积灰荷载0.6 2KN M活载总和 1.1 2KN M2、屋架计算跨径：020.152120.1520.7ml L=-⨯=-⨯=。

3、屋架形式及图示如图1：二、荷载与内力计算2.1、荷载计算根据荷载规范，屋面活荷载与雪荷载不会同时出现，取两者较大值计算。

屋面荷载汇总 ：表1 屋面荷载汇总2.2、荷载组合节点荷载设计值按可变荷载效应控制的组合(1.20.832 1.40.5 1.40.90.6) 1.51244.1792d F =⨯+⨯+⨯⨯⨯⨯= 2KN M其中永久荷载的分项系数 1.2G γ=,屋面活载或雪荷载载荷分项系数1 1.4Q γ=,组合只设计值1 0.7ϕ=，积灰荷载 1.4Q γ= 20.9ϕ=按永久荷载效应控制的组合(1.350.832 1.40.50.7 1.40.90.6) 1.51242.6456d F =⨯+⨯⨯+⨯⨯⨯⨯=2KN M其中永久荷载的的分项系数 1.35G γ=，活荷载的分项系数1 1.4Q γ=，故节点荷载取44.17922KN M ,支座反力=7309.2544d d R F =2KN M 。

2.3、内力计算屋架在上述荷载组合作用的计算简图4所示，用软件求得在F=44.17922KN M作用下屋架各杆的内力入图4所示。

目录1.设计资料 (1)2.屋架形式及几何尺寸 (1)3.支撑布置 (1)4.荷载和内力计算 (2)4.1荷载计算 (2)4.1.1永久荷载（水平投影面） (2)4.1.2可变荷载 (2)4.2荷载组合 (3)4.3内力计算 (3)5.杆件截面选择及验算 (5)5.1上弦杆件截面 (5)5.2下弦杆件截面 (6)5.3斜腹杆件截面 (6)5.4竖直杆件截面 (10)6.典型节点设计 (11)6.1下弦节点“b” (11)6.2上弦节点“B” (12)6.3屋脊节点“K” (14)6.4支座节点“a” (14)7.参考文献 (17)8.结束语 (17)21m跨径简支梯形钢屋架设计（有檁）1.设计资料厂房跨度为21m，长度为96m，柱距为12m，简支于钢筋混凝土柱上，屋面材料为长尺压型钢板，屋面坡度为i=1/12，采用轧制H型钢檩条，水平间距自定，基本风压位w0=0.5 KN/m2,屋面离地面高度为20m，雪荷载为s=0.4 KN/m2，不考虑风压。

钢材采用Q235B，焊条采用E43型，混凝土标号为C20。

2.屋架形式及几何尺寸该屋架为有檁屋盖方案，i=1/12，采用平坡梯形屋架。

屋架计算跨度030020700L L mm=-=，端部高度取02000H m=，中部高度2863mm，屋架杆件几何长度如图2.1所示。

3.支撑布置支撑布置如图3.1所示4.荷载和内力计算4.1荷载计算4.1.1永久荷载（水平投影面）压型钢板 20.150.151KN m =檩条（约0.5 KN/m ，水平间为1.5m ） 20.333KN m 屋架及支撑自重 20.120.0110.351L KN m += 恒载总和 20.835KN m 4.1.2可变荷载（1）因屋架受荷水平投影面积超过60m 2，故屋面均布活荷载取为（水平投影面）20.3KN m ，小于雪荷载，故活荷载取为20.4KN m 。

（2）风荷载：风荷载高度变化系数为 1.25，屋面迎风的体形系数为-0.6，被风面为-0.5，所以负风压的设计值（垂直与屋面）为迎风面： 21 1.40.6 1.250.50.525w KM m =-⨯⨯⨯=-背风面： 22 1.40.5 1.250.50.4375w KN m =-⨯⨯⨯=-1w 和2w 垂直与水平面的分力未超过荷载分项系数取1.0时的永久荷载。

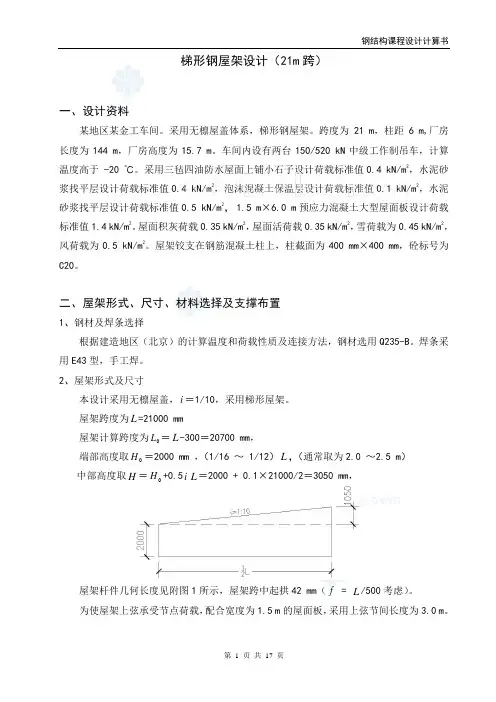

梯形钢屋架设计（21m跨）一、设计资料某地区某金工车间。

采用无檩屋盖体系，梯形钢屋架。

跨度为21 m，柱距6 m,厂房长度为144 m，厂房高度为15.7 m。

车间内设有两台150/520 kN中级工作制吊车，计算温度高于-20 ℃。

采用三毡四油防水屋面上铺小石子设计荷载标准值0.4 kN/m2，水泥砂浆找平层设计荷载标准值0.4 kN/m2，泡沫混凝土保温层设计荷载标准值0.1 kN/m2，水泥砂浆找平层设计荷载标准值0.5 kN/m2，1.5 m×6.0 m预应力混凝土大型屋面板设计荷载标准值1.4 kN/m2。

屋面积灰荷载0.35 kN/m2，屋面活荷载0.35 kN/m2，雪荷载为0.45 kN/m2，风荷载为0.5 kN/m2。

屋架铰支在钢筋混凝土柱上，柱截面为400 mm×400 mm，砼标号为C20。

二、屋架形式、尺寸、材料选择及支撑布置1、钢材及焊条选择根据建造地区（北京）的计算温度和荷载性质及连接方法，钢材选用Q235-B。

焊条采用E43型，手工焊。

2、屋架形式及尺寸本设计采用无檩屋盖，i＝1/10，采用梯形屋架。

屋架跨度为L=21000 mmL＝L-300＝20700 mm，屋架计算跨度为H＝2000 mm ，（1/16 ～ 1/12）L，（通常取为2.0 ～2.5 m）端部高度取H+0.5i L＝2000 + 0.1×21000/2＝3050 mm，中部高度取H＝屋架杆件几何长度见附图1所示，屋架跨中起拱42 mm（f = L/500考虑）。

为使屋架上弦承受节点荷载，配合宽度为1.5 m的屋面板，采用上弦节间长度为3.0 m。

附图1：屋架杆件几何长度（单位：mm）3、屋盖支撑布置根据车间长度、屋架跨度和荷载情况，设置四道上、下弦横向水平支撑。

因柱网采用封闭结合，为统一支撑规格，厂房两端的横向水平支撑设在第二柱间。

在第一柱间的上弦平面设置刚性系杆保证安装时上弦杆的稳定，第一柱间下弦平面也设置刚性系杆以传递山墙风荷载。

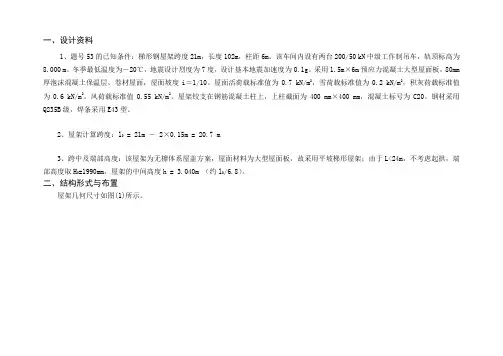

一、设计资料1、题号53的已知条件：梯形钢屋架跨度21m，长度102m，柱距6m。

该车间内设有两台200/50 kN中级工作制吊车，轨顶标高为8.000 m。

冬季最低温度为－20℃，地震设计烈度为7度，设计基本地震加速度为0.1g。

采用1.5m×6m预应力混凝土大型屋面板，80mm 厚泡沫混凝土保温层，卷材屋面，屋面坡度i＝1/10。

屋面活荷载标准值为0.7 kN/m2，雪荷载标准值为0.2 kN/m2，积灰荷载标准值为0.6 kN/m2，风荷载标准值0.55 kN/m2。

屋架铰支在钢筋混凝土柱上，上柱截面为400 mm×400 mm，混凝土标号为C20。

钢材采用Q235B级，焊条采用E43型。

2、屋架计算跨度：l= 21m － 2×0.15m = 20.7 m3、跨中及端部高度：该屋架为无檩体系屋盖方案，屋面材料为大型屋面板，故采用平坡梯形屋架；由于L<24m，不考虑起拱，端部高度取H0=1990mm，屋架的中间高度h = 3.040m （约l/6.8）。

二、结构形式与布置屋架几何尺寸如图(1)所示。

图(1)：21米跨钢屋架型式和几何尺寸根据厂房长度（102m>60m）、跨度及荷载情况，设置三道上、下弦横向水平支撑。

因柱网采用封闭结合，厂房两端的横向水平支撑设在第一柱间，该水平支撑的规格与中间支撑的规格有所不同。

在上弦平面设置了刚性系杆与柔性系杆，以保证安装时上弦杆的稳定，在各柱间下弦平面的跨中及端部设置了柔性系杆，以传递山墙风荷载。

在设置横向水平支撑的柱间，于屋架跨中和两端各设一道垂直支撑。

梯形钢屋架支撑布置如图（2）所示。

cc1cc1cc3LG1LG1LG1LG1LG1LG1LG1LG2LG2LG2LG2LG2LG2LG1LG1LG2LG2LG111G W J -22G W J -2G W J -1G W J -1G W J -2G W J -2G W J -2G W J -1G W J -1LG2LG2LG1LG1LG1LG2LG2LG2LG2LG2LG2LG1LG1LG1LG1LG1LG1LG1cc3cc1cc1G W J -22cc2LG1LG1LG1LG2LG2LG1LG2LG2LG1LG2LG2LG1LG2LG2cc4s c 2s c 1s c 2s c 2s c 2s c 2s c 2s c 1s c 3s c 4s c 4s c 4s c 2s c 4s c 4s c 3s c 1s c 2s c 2s c 2s c 2s c 2s c 2s c 11500屋架上弦支撑布置图cc2屋架下弦支撑布置图垂直支撑2-2LG1LG1LG1LG1LG1LG1LG1LG1LG1LG1LG1LG1cc1LG1LG1cc3LG1LG1cc1垂直支撑1-1cc2cc4cc2SC －上弦支撑；XC －下弦支撑；CC －垂直支撑；GG －刚性系杆；LG －柔性系杆图（2） 梯形钢屋架支撑布置三、荷载计算屋面活荷载与雪荷载不会同时出现，计算时，取较大的荷载标准值进行计算。

《钢结构设计》课程设计姓名学号专业指导老师《钢结构》课程设计任务书一、设计资料：1、某工业厂房跨度为21m,厂房总长度72m ，柱距6m 。

2、采用1.5m ×6.0m ，预应力钢筋混凝土大型屋面板，Ⅱ级防水，卷材屋面桁架，板厚 100mm ，檩距不大于 1800mm 。

檩条采用冷弯薄壁斜卷边 C 形钢 C220×75×20×2.5，屋面坡度i=l/10。

3、钢屋架简支在钢筋混凝土柱顶上，柱顶标高18.0m ，柱上端设有钢筋混凝土连系梁。

上柱截面为 400mm×400mm ，所用混凝土强度等级为 C30，轴心抗压强度设计值 fc ＝14.3N/mm 2。

抗风柱的柱距为 6m ，上端与屋架上弦用板铰连接。

4、钢材用 Q345-B ，焊条用 E50 系列型。

5、屋架采用平坡梯形屋架，无天窗，外形尺寸（取一半）如图 1 所示。

图1 二、屋架几何尺寸及檩条布置 1、屋架几何尺寸屋面采用1.5m ×6m 的钢筋混凝土大型屋面板和卷材屋面，采用梯形屋架；屋架上弦节点用大写字母 A, B, C…连续编号，下弦节点以及再分式腹杆节点用小写字母 a, b, c…连续编号。

由于梯形屋架跨度 L = 21m ，为避免影响使用和外观，制造时应起拱 f = L / 500 = 42mm 。

屋架计算跨度 l 0 = L - 2 ⨯ 0.15 = 21 - 2 ⨯ 0.15 = 20.7m 。

跨中高度H 0=h 0+i ⨯ l 0 /2=2935mm 。

为使屋架上弦节点受荷，腹杆采用人字式，下弦节点的水平间距取1.5m,起拱后屋架杆件几何尺寸和节点编号如图 2 所示屋架。

19901350229025902890304026132864312425302864312433901507.51507.51507.51507.51507.51507.51507.5150A ac eghBC D F GH15007=10500×图2三、支撑布置1、上弦横向水平支撑上弦横向水平支撑应设置在厂房两端的第一个柱间，且间距不宜超过60m。

21m跨厂房梯形钢屋架设计本文将针对21m跨厂房梯形钢屋架的设计做出详细的分析和论述。

首先，我们将介绍梯形钢屋架的概念、使用场景以及设计考虑因素。

接着，我们将探讨该结构的计算以及力学分析，并分析不同参数条件下的屋架性能。

最后，我们将总结设计中需要注意的事项和优化建议。

梯形钢屋架是一种适用于大跨度厂房的结构形式，在钢结构领域得到了广泛的应用。

它由钢材制成，具有高强度、刚度好、重量轻、施工方便等特点，可实现承载大型机械设备和防水、隔热等功能。

在设计中，需要考虑外界环境、荷载、地基等因素，确定合适的梯形钢屋架尺寸和材料，以保证结构的稳定性、安全性和经济性。

对于21m跨厂房梯形钢屋架的设计，需要考虑的重要因素包括荷载、跨度和材料强度等。

荷载方面，包括静荷载（屋面自重）、活荷载（雨水、风载、设备等）和雪荷载。

跨度方面，跨度增加，所用材料强度和断面尺寸需要相应增加，以保证结构的强度和稳定性。

材料方面，根据设计荷载和跨度，可以选择相应的材料规格和强度等级。

在进行计算和力学分析时，应考虑梯形钢屋架的静力学、动力学和抗震性能等。

具体而言，需要计算梁柱系统受力、节点刚度和形变等参数，以评估结构的强度和稳定性。

如下是一个21m跨厂房梯形钢屋架结构的计算示例。

1. 荷载计算根据设计要求，该屋架荷载组合如下：- 静荷载：γ = 0.4 kN/m2- 活荷载：G = 1.0 kN/m2，Q = 1.5 kN/m2- 雪荷载：S = 0.7 kN/m2（山区为2.5 kN/m2）2. 结构分析根据力学分析，该屋架采用钢板梁和钢柱组成的框架结构。

采用Westergaard的理论计算结构荷载，在达到规定的钢材强度等级后，计算出横、竖向的轴向力和弯矩。

3. 断面设计选择相应的钢材材料和规格，并根据荷载及跨度计算出梁、柱截面尺寸。

4. 节点设计设计节点刚度，如节点和抗拔螺栓等，以保证节点的可靠性和稳定性。

5. 建模与优化在CAD软件中进行3D建模，并进行弹性分析和优化设计，以保证结构满足设计要求。

梯形钢屋架课程设计一、设计资料(1)、某工业厂房，建筑地点在太原市，屋盖拟采用钢结构有檩体系，屋面板采用100mm厚彩钢复合板（外侧基板厚度0.5mm，内侧基板厚度0.4mm，夹芯材料选用玻璃丝棉，屋面板自重标准值按0.20 kN/m2计算），檩条采用冷弯薄壁C型钢。

屋架跨度21m,屋面排水坡度i=1:10，有组织排水。

屋架支承在钢筋混凝土柱（C30）上，柱顶标高9.0m，柱距6m，柱截面尺寸为400×400mm。

厂房纵向长度60m。

基本风压0.40KN/m2,基本雪压0.35KN/m2。

不考虑积灰荷载。

注：屋架、檩条、拉条及支撑自重标准值可按下列数值考虑：0.30kN/m2（6.0m）（2）、屋架计算跨度：L0=21-2×0.15=20.7m（3）跨中及端部高度：屋盖拟采用钢结构有檩体系，屋面排水坡度i=1:10，取屋架在21m轴线处的端部高度h0’=1.99m, 屋架的中间高度h=3.025m，则屋架在20.7m，两端的高度为h o=2.004m。

二、结构形式与布置屋架形式及几何尺寸如图2-1所示根据厂房长度（60m），跨度及荷载情况，设置两道上下横向水平支撑。

因为柱网采用封闭形式，厂房横向水平支撑设在两端第二柱间，图2-1梯形屋架形式和几何尺寸在第一柱间的上弦平面设置了刚性系杆，以保证安装时的稳定。

在第一柱间的下弦平面也设置了刚性系杆，以传递山墙风荷载。

梯形钢屋架支撑布置如图2-2.桁架上弦支撑布置图桁架下弦支撑布置图垂直支撑布置1-1垂直支撑布置2-2SC—上弦支撑XC—下弦支撑CC—垂直支撑GG—刚性系杆LG—柔性系杆图2-1梯形屋架支撑布置图三、荷载计算荷载：屋架的受荷水平投影面积为：22602A>==，故按⨯mm612621m《建筑结构荷载规范》取屋面活荷载（按不上人屋面）标准值为0.5kN/m2，雪荷载为0.35kN/m2，取屋面活荷载与雪荷载中较大值0.5kN/m2。

一、设计资料1、题号53的已知条件：梯形钢屋架跨度21m，长度102m，柱距6m。

该车间内设有两台200/50 kN中级工作制吊车，轨顶标高为8.000 m。

冬季最低温度为－20℃，地震设计烈度为7度，设计基本地震加速度为0.1g。

采用1.5m×6m预应力混凝土大型屋面板，80mm 厚泡沫混凝土保温层，卷材屋面，屋面坡度i＝1/10。

屋面活荷载标准值为0.7 kN/m2，雪荷载标准值为0.2 kN/m2，积灰荷载标准值为0.6 kN/m2，风荷载标准值0.55 kN/m2。

屋架铰支在钢筋混凝土柱上，上柱截面为400 mm×400 mm，混凝土标号为C20。

钢材采用Q235B级，焊条采用E43型。

2、屋架计算跨度：l= 21m － 2×0.15m = 20.7 m3、跨中及端部高度：该屋架为无檩体系屋盖方案，屋面材料为大型屋面板，故采用平坡梯形屋架；由于L<24m，不考虑起拱，端部高度取H0=1990mm，屋架的中间高度h = 3.040m （约l/6.8）。

二、结构形式与布置屋架几何尺寸如图(1)所示。

图(1)：21米跨钢屋架型式和几何尺寸根据厂房长度（102m>60m）、跨度及荷载情况，设置三道上、下弦横向水平支撑。

因柱网采用封闭结合，厂房两端的横向水平支撑设在第一柱间，该水平支撑的规格与中间支撑的规格有所不同。

在上弦平面设置了刚性系杆与柔性系杆，以保证安装时上弦杆的稳定，在各柱间下弦平面的跨中及端部设置了柔性系杆，以传递山墙风荷载。

在设置横向水平支撑的柱间，于屋架跨中和两端各设一道垂直支撑。

梯形钢屋架支撑布置如图（2）所示。

cc1cc1cc3LG1LG1LG1LG1LG1LG1LG1LG2LG2LG2LG2LG2LG2LG1LG1LG2LG2LG111G W J -22G W J -2G W J -1G W J -1G W J -2G W J -2G W J -2G W J -1G W J -1LG2LG2LG1LG1LG1LG2LG2LG2LG2LG2LG2LG1LG1LG1LG1LG1LG1LG1cc3cc1cc1G W J -22cc2LG1LG1LG1LG2LG2LG1LG2LG2LG1LG2LG2LG1LG2LG2cc4s c 2s c 1s c 2s c 2s c 2s c 2s c 2s c 1s c 3s c 4s c 4s c 4s c 2s c 4s c 4s c 3s c 1s c 2s c 2s c 2s c 2s c 2s c 2s c 11500屋架上弦支撑布置图cc2屋架下弦支撑布置图垂直支撑2-2LG1LG1LG1LG1LG1LG1LG1LG1LG1LG1LG1LG1cc1LG1LG1cc3LG1LG1cc1垂直支撑1-1cc2cc4cc2SC －上弦支撑；XC －下弦支撑；CC －垂直支撑；GG －刚性系杆；LG －柔性系杆图（2） 梯形钢屋架支撑布置三、荷载计算屋面活荷载与雪荷载不会同时出现，计算时，取较大的荷载标准值进行计算。
