贴片电阻

贴片电阻分类贴片电阻SMT 片状电阻是金属玻璃铀电阻的一种形式，他的电阻体是高可靠的钌系列玻璃铀材料经过高温烧结而成，电极采用银钯合金浆料。

体积小，精度高，稳定性好，由于其为片状元件，所以高频性能好。

电阻定义：导体对电流的阻碍作用就叫导体的电阻。

电阻（Resistor）是所有电子电路中使用最多的元件。

电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能。

电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。

电阻都有一定的阻值，它代表这个电阻对电流流动阻挡力的大小。

电阻的单位是欧姆，用符号“Ω”表示。

欧姆是这样定义的：当在一个电阻器的两端加上1伏特的电压时，如果在这个电阻器中有1安培的电流通过，则这个电阻器的阻值为1欧姆。

出了欧姆外，电阻的单位还有千欧（KΩ，兆欧（MΩ）等。

电阻器的电气性能指标通常有标称阻值,误差与额定功率等。

它与其它元件一起构成一些功能电路，如RC电路等。

电阻是一个线性元件。

说它是线性元件，是因为通过实验发现，在一定条件下，流经一个电阻的电流与电阻两端的电压成正比——即它是符合欧姆定律：I=U/R 常见的碳膜电阻或金属膜电阻器在温度恒定，且电压和电流值限制在额定条件之内时，可用线性电阻器来模拟。

如果电压或电流值超过规定值，电阻器将因过热而不遵从欧姆定律，甚至还会被烧毁。

线性电阻的工作电压与电流的关系如图1所示。

电阻的种类很多，通常分为碳膜电阻，金属电阻，线绕电阻等：它又包含固定电阻与可变电阻，光敏电阻，压敏电阻，热敏电阻等。

但不管电阻是什么种类，它都有一个基本的表示字母“R”。

电阻的单位用欧姆（Ω）表示。

它包括?Ω（欧姆），KΩ（千欧），MΩ（兆欧）。

其换算关系为：1MΩ=1000KΩ ，1KΩ=1000Ω。

电阻的阻值标法通常有色环法，数字法。

色环法在一般的的电阻上比较常见。

由于手机电路中的电阻一般比较小，很少被标上阻值，即使有，一般也采用数字法，即：101——表示100Ω的电阻；102——表示1KΩ的电阻；103——表示10KΩ的电阻；104——表示100KΩ的电阻； 105——表示1MΩ的电阻； 106——表示10MΩ的电阻。

贴片电阻的封装（详细）贴片电阻简述片式固定电阻器，从Chip Fixed Resistor直接翻译过来的，俗称贴片电阻(SMD Resistor),是金属玻璃铀电阻器中的一种。

是将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上制成的电阻器。

耐潮湿，高温，温度系数小。

(注：以下片式固定电阻器皆叫做贴片电阻)贴片电阻分类贴片电阻分为以下几大类：类型参考国际的分类常规系列厚膜贴片电阻General purpose General purpose, 0201 - 0805General purpose, 1206 - 2512高精度高稳定性贴片电阻High precision - high stability High precision - high stability, 0201 - 0603High precision - high stability, 0805 - 1210High precision - high stability, 2010 - 2512高精密贴片电阻- AR 系列的特性与用途－超精密性±0.01% ~ ±1%－TaN 和NiCr 真空溅镀－温度系数只有±5PPM/°C ~ ±50PPM/°C－Wide R-Value range－Products with Pb-free Terminations Meet RoHS Requirments常应用于－医疗设备－精密量测仪器－电子通讯，转换器，印表机－Automatic Equipment Controller－Communication Device, Cell phone, GPS, PDA－一般消费性产品常规系列薄膜贴片电阻General purpose thin film General purpose thin film, 0201-2512低阻值贴片电阻Low ohmic Low ohmic, 0402 - 1206Low ohmic, 2010 - 2512贴片电阻阵列Arrays Arrays, convex and concave贴片电流传感器SMD current sensors Current Sensors - Low TCR贴片网络电阻器Network Network, T-type and L-type另有贴片厚膜排阻，贴片打线电阻，贴片高压电阻，贴片功率电阻等！贴片电阻封装与尺寸贴片电阻的封装与尺寸如下表：英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm) a(mm) b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.200805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.201206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.201210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.201812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.202010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.202512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20注：贴片网络电阻RCN 系列是在真空中溅镀上一层合金电阻膜于陶瓷基板上，加玻璃材保护层及三层电镀而成，可靠度高，外观尺寸均匀，精确且具有温度系数与阻值公差小的特性。

贴片电阻贴片电阻是一种常见的电子元件，其在电子设备中起着非常重要的作用。

本文将从贴片电阻的定义、特点、分类、功能和应用等方面进行详细介绍。

首先，贴片电阻是一种表面贴装技术（Surface Mount Technology，SMT）下的电子元件，它的外观呈现出长方形片状，两端有金属引线用于连接电路。

相对于传统通过孔（Through Hole）连接的电阻，贴片电阻具有体积小、重量轻、安装方便的特点。

贴片电阻的特点有以下几点。

首先，由于采用表面贴装技术，贴片电阻可以直接焊接在电路板的表面，省去了通过孔焊接的步骤，提高了生产效率。

其次，由于体积小，贴片电阻在电路板上占用空间小，可以提高电路板的集成度。

再次，贴片电阻具有低功率、高精度和稳定性好的特点，能够在各种复杂的电路环境下正常工作。

根据性能和尺寸的不同，贴片电阻可以分为多种类型。

其中，最常见的是碳膜电阻和金属膜电阻。

碳膜电阻具有价格低廉和电压和电流容量适中的特点，适用于一般电路；金属膜电阻具有高精度、低噪声和稳定性好的特点，适用于对精度要求较高的电路。

此外，还有网络电阻、防火电阻、调节电阻等多种类型。

贴片电阻在电子设备中起着非常重要的作用。

首先，贴片电阻能够限制电流的通过，起到稳定电路工作的作用。

其次，贴片电阻能够改变电路的电阻值，从而实现对电路的调节和控制。

此外，贴片电阻还可以起到电路的隔离和过流保护的作用，确保电子设备的安全运行。

贴片电阻在各种电子设备中得到广泛应用。

例如，手机、电脑、摄像机、电视等消费电子产品中都有贴片电阻的身影。

此外，贴片电阻还广泛应用于通信设备、医疗设备、汽车电子和工业自动化等领域。

总结起来，贴片电阻是一种在电子设备中广泛应用的电子元件。

它具有体积小、重量轻、安装方便的特点，能够稳定电路工作、调节电路和保护电路。

不同类型的贴片电阻适用于不同的电路需求。

随着电子科技的发展，贴片电阻的应用将变得越来越广泛，为电子设备的进一步发展提供了重要的支持。

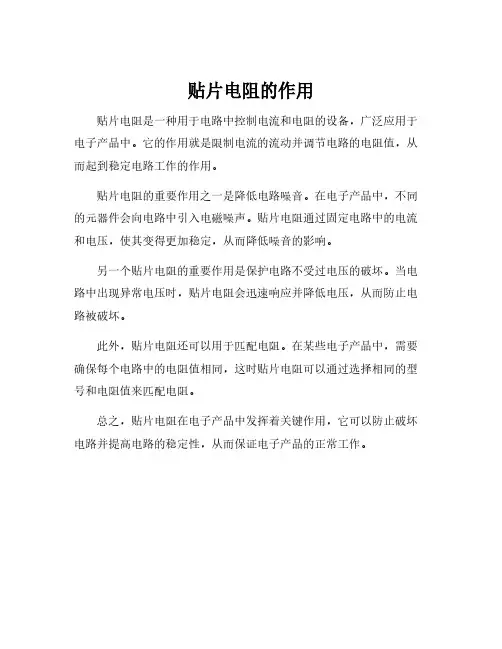

贴片电阻的作用
贴片电阻是一种用于电路中控制电流和电阻的设备，广泛应用于电子产品中。

它的作用就是限制电流的流动并调节电路的电阻值，从而起到稳定电路工作的作用。

贴片电阻的重要作用之一是降低电路噪音。

在电子产品中，不同的元器件会向电路中引入电磁噪声。

贴片电阻通过固定电路中的电流和电压，使其变得更加稳定，从而降低噪音的影响。

另一个贴片电阻的重要作用是保护电路不受过电压的破坏。

当电路中出现异常电压时，贴片电阻会迅速响应并降低电压，从而防止电路被破坏。

此外，贴片电阻还可以用于匹配电阻。

在某些电子产品中，需要确保每个电路中的电阻值相同，这时贴片电阻可以通过选择相同的型号和电阻值来匹配电阻。

总之，贴片电阻在电子产品中发挥着关键作用，它可以防止破坏电路并提高电路的稳定性，从而保证电子产品的正常工作。

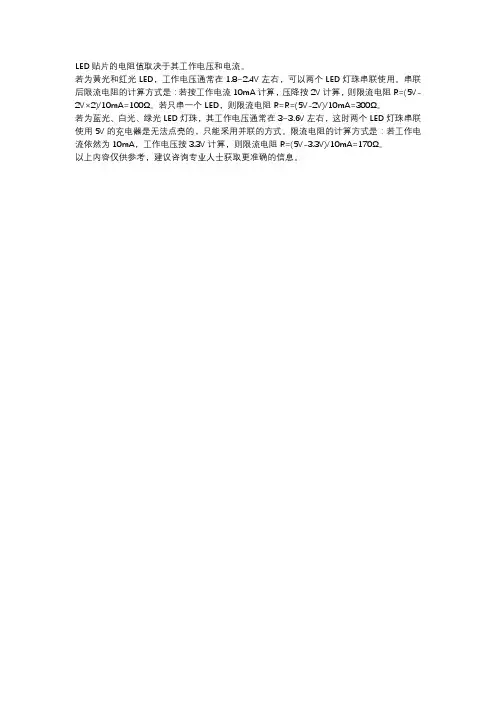

LED贴片的电阻值取决于其工作电压和电流。

若为黄光和红光LED，工作电压通常在1.8~2.4V左右，可以两个LED灯珠串联使用。

串联后限流电阻的计算方式是：若按工作电流10mA计算，压降按2V计算，则限流电阻R=(5V-2V×2)/10mA=100Ω。

若只串一个LED，则限流电阻R=R=(5V-2V)/10mA=300Ω。

若为蓝光、白光、绿光LED灯珠，其工作电压通常在3~3.6V左右，这时两个LED灯珠串联使用5V的充电器是无法点亮的，只能采用并联的方式。

限流电阻的计算方式是：若工作电流依然为10mA，工作电压按3.3V计算，则限流电阻R=(5V-3.3V)/10mA=170Ω。

以上内容仅供参考，建议咨询专业人士获取更准确的信息。

贴片电阻常见封装有9种
贴片电阻是电子元器件中最常见的元件之一，我们可以在各种电子设备中都能看到它的身影。

贴片电阻封装有多种类型，不同类型的电阻可以适用于不同的场合，可以根据需要选择不同的封装类型。

本文将介绍贴片电阻的9种常见封装类型，以及它们的特点和应用场合。

1. 0603封装
0603封装是贴片电阻中的标准尺寸之一，其尺寸为0.063英寸*0.031英寸(1.6毫米*0.8毫米)，高度为0.022英寸(0.55毫米)。

0603封装的最大功率通常为1/8瓦特，其容量范围为1欧姆至1兆欧姆，电压等级可达200伏特。

0603封装具有小巧、轻便、性价比高等优点，适用于移动设备、笔记本电脑、通信设备、数码相机等电子设备。

9. CSP封装
CSP封装是芯片级封装技术中的一种，是贴片电阻应用于一个芯片上的特殊封装。

CSP 封装将焊点从封装的底部移到顶部，提高了PCB板的布线密度，使电路板的空间更加可利用。

CSP封装的优点是体积小、重量轻、容易实现通孔的布线、密度高等等，适用于手持式电子设备和电子模块。

总之，贴片电阻封装有多种类型，分别适用于不同的场合，可以根据需要进行选择。

在选择封装类型时，应根据电子器件的功率、电容、电压等参数进行选择，以确保电器能够正常工作。

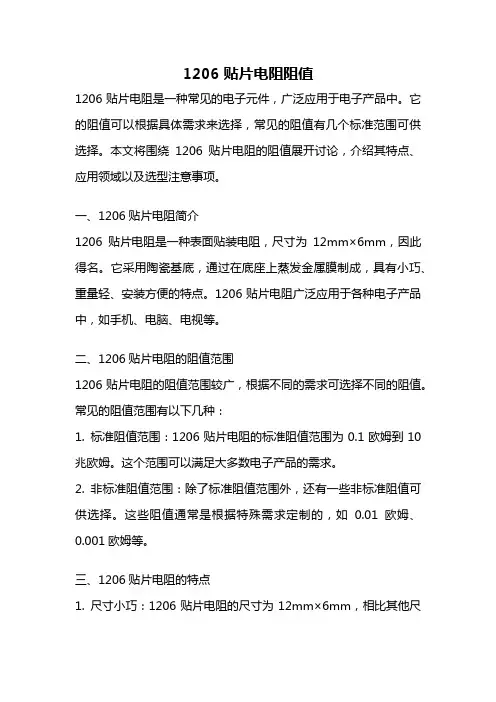

1206贴片电阻阻值1206贴片电阻是一种常见的电子元件，广泛应用于电子产品中。

它的阻值可以根据具体需求来选择，常见的阻值有几个标准范围可供选择。

本文将围绕1206贴片电阻的阻值展开讨论，介绍其特点、应用领域以及选型注意事项。

一、1206贴片电阻简介1206贴片电阻是一种表面贴装电阻，尺寸为12mm×6mm，因此得名。

它采用陶瓷基底，通过在底座上蒸发金属膜制成，具有小巧、重量轻、安装方便的特点。

1206贴片电阻广泛应用于各种电子产品中，如手机、电脑、电视等。

二、1206贴片电阻的阻值范围1206贴片电阻的阻值范围较广，根据不同的需求可选择不同的阻值。

常见的阻值范围有以下几种：1. 标准阻值范围：1206贴片电阻的标准阻值范围为0.1欧姆到10兆欧姆。

这个范围可以满足大多数电子产品的需求。

2. 非标准阻值范围：除了标准阻值范围外，还有一些非标准阻值可供选择。

这些阻值通常是根据特殊需求定制的，如0.01欧姆、0.001欧姆等。

三、1206贴片电阻的特点1. 尺寸小巧：1206贴片电阻的尺寸为12mm×6mm，相比其他尺寸的贴片电阻，它更小巧轻便，适合应用于空间有限的电子产品中。

2. 散热性能好：1206贴片电阻的陶瓷基底具有良好的散热性能，能够有效地将产生的热量散发出去，保持电阻的稳定工作。

3. 耐高温性能好：1206贴片电阻采用金属膜制成，具有较好的耐高温性能，能够在高温环境下正常工作。

4. 阻值稳定：1206贴片电阻的阻值稳定性较好，能够在不同温度和湿度条件下保持相对稳定的阻值。

四、1206贴片电阻的应用领域1206贴片电阻广泛应用于各种电子产品中，主要应用领域包括：1. 通信设备：1206贴片电阻在手机、无线网络设备等通信设备中广泛应用，用于信号调节、滤波等功能。

2. 电脑设备：1206贴片电阻在电脑主板、显卡等设备中常见，用于电路连接、电压分压等功能。

3. 汽车电子：1206贴片电阻在汽车电子设备中应用广泛，如车载音响、导航系统等，用于信号处理、电路保护等功能。

贴片电阻Fixed Chip Resistors,ChipR简述 (2)贴片电阻基本结构 (2)贴片电阻分类 (4)贴片电阻规格、封装、尺寸 (4)贴片电阻额定功率及工作电压 (5)贴片电阻标识 (6)常规3位数标注法：XXY (7)常规4位数标注法：XXY (7)3位数乘数代码(Multiplier Code)标注法：XXY (7)贴片电阻生产厂家、规格书 (11)贴片电阻命名方法 (11)贴片电阻的参考价格 (12)简述我们常说的贴片电阻(SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor)，又叫"矩形片状电阻"(Rectangular Chip Resistors)，是由ROHM公司发明并最早推出市场的。

特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。

按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。

厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。

我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。

薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。

封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。

其常规系列的精度为5%，1%。

阻值范围从0.1欧姆到20M欧姆。

标准阻值有E24，E96系列。

功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。

特性：•体积小，重量轻•适合波峰焊和回流焊•机械强度高，高频特性优越•常用规格价格比传统的引线电阻还便宜•生产成本低，配合自动贴片机，适合现代电子产品规模化生产使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。

1 贴片电阻器的种类及特点 (1)2 贴片电阻的主要性能指标 (1)2.1标称阻值及偏差 (2)2.2额定功率： (3)2.3最大工作电压： (3)2.4、温度系数（T.C.R）： (3)3 贴片电阻的结构 (3)4 贴片电阻的生产过程 (4)5 贴片电阻的选用原则 (4)6 应 用 中 常 见 问 题 (4)6.1电极脱落： (4)6.2基体断裂： (4)6.3电阻阻值变异： (5)6.4外电极氧化： (5)6.5案例分析： (5)7 0欧姆电阻的作用 (6)8 贴片电阻的标称阻值系列 (7)H (9)贴 片 电 阻 器1 贴片电阻器的种类及特点贴片电阻属于厚膜电阻，其导体是高温烧结的玻璃釉膜。

贴片电阻器的英文名称是Chip Resistor, 是应用的最成熟的表面贴装元件(SMC)之一。

按照尺寸来分类，贴片电阻有0402、0603、0805、1208、1210、2512等六种尺寸规格，各尺寸的片阻能承受的额定功率有所不同，其中0402、0603、0805是常用尺寸规格。

另外还有片状电阻网络（也称做贴片排阻）贴片电阻的特点:—体积小，重量轻，利于整机产品的小型化、微型化—温度系数小，电性能稳定，可靠性高—机械强度高，尺寸稳定，很适合SMT技术要求—高频特性优异—具有优异的适应载流焊和回流焊，很适合SMT技术要求—尺寸稳定，装配成本低并与自动贴装设备匹配好2 贴片电阻的主要性能指标贴片电阻的主要电性能指标有标称阻值及偏差、额定功率、最大工作电压；主要机械性能指标是尺寸（长L、宽W）。

贴片电阻的尺寸对所能承受额定功率起着决定性作用，其导电部分反到成了次要作用。

0402、0603、0805、1208、1210、2512这些规格是以英寸为单位的，注意与公制单位mm之间的换算关系。

2.1标称阻值及偏差贴片电阻生产过程采用激光调阻，加之其电阻膜是高稳定的玻璃釉材料，因此贴片电阻的精度比较高，最普通阻值系列的是E24系列，即±5%的偏差；另外还比较常用的E96阻值系列（即±1%的偏差），称做精密贴片电阻；也有极少数场合用到的E192系列（即±0.5%精度的）；其他系列基本不采用。

一般情况下，贴片电阻的额定电压为50V~200V，不同型号和尺寸的贴片电阻额定电压不同。

一、贴片电阻分类
贴片电阻是一种电子元器件，常用于电路中。

根据封装形式的不同，通常将贴片电阻分为以下几类：
1. 0201/0402/0603/0805/1206 等，这些数字代表了贴片电阻的尺寸大小。

其中，0201尺寸最小，1206尺寸最大。

2. 高功率贴片电阻，一般用于高功率消耗电路。

3. 金属氧化物贴片电阻，具有较高的精度和稳定性。

二、贴片电阻的额定电压
贴片电阻的额定电压是指贴片电阻可以承受的最高电压值。

一般情况下，贴片电阻的额定电压为50V~200V，不同型号和尺寸的贴片电阻额定电压不同。

需要注意的是，贴片电阻在使用过程中，应尽可能控制电路中的电压，以免超过贴片电阻的额定电压，导致贴片电阻损坏或电路故障。

同时，在使用贴片电阻时，还需要注意以下几点：
1. 选择与电路要求匹配的型号和尺寸的贴片电阻。

2. 避免强电磁场或静电场的干扰，以免影响贴片电阻的性能和稳定性。

3. 在焊接贴片电阻时，应注意避免过度焊接或过度加热，以免损坏贴片电阻。

4. 经常检查贴片电阻的使用情况，及时更换故障电阻。

总的来说，贴片电阻是一种普遍应用于电路中的电子元器件，选择、使用和维护方面需要注意各种因素，以保证电路运行的稳定性和可靠性。

贴片电阻、贴片电容规格、封装、尺寸、功率贴片电阻、贴片电容规格、封装、尺寸贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的eia(美国电子工业协会代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch公制(mm长(L(mm宽(W(mm高(t(mma(mmb(mm 020106030.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 04021005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 06031608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 08052012 2.00±0.20 1.25±0.150.50±0.100.40±0.200.40±0.2012063216 3.20±0.20 1.60±0.150.55±0.100.50±0.200.50±0.20 12103225 3.20±0.20 2.50±0.200.55±0.100.50±0.200.50±0.20 18124832 4.50±0.20 3.20±0.200.55±0.100.50±0.200.50±0.20 20105025 5.00±0.20 2.50±0.200.55±0.100.60±0.200.60±0.20 25126432 6.40±0.20 3.20±0.200.55±0.100.60±0.200.60±0.20贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说: 0201 1/20w0402 1/16w0603 1/10w0805 1/8w1206 1/4w电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分常规的贴片电阻的标准封装及额定功率如下表：英制(mil 公制(mm 额定功率(w@ 70°c 0201 0603 1/20 0402 1005 1/16 0603 1608 1/10 0805 2012 1/8 1206 3216 1/4 1210 3225 1/31812 4832 1/2 2010 5025 3/4 2512 6432 1 国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

1206封装贴片电阻是一种常见的电子元件，其尺寸为1206，即3216封装。

这种电阻通常用于高精度、低温度系数和低噪声的应用。

1206封装贴片电阻的尺寸为1.6mm x 0.8mm，其电阻值为100欧姆至1000兆
欧姆之间。

这种电阻具有高精度、低温度系数和低噪声等优点，因此常用于音频、视频和通信等领域的信号处理中。

在选择1206封装贴片电阻时，需要考虑其电阻值、精度、温度系数和噪声等参
数，以及其适用于哪些电路和应用场景。

此外，还需要考虑其封装尺寸和引脚类型等因素，以确保其能够顺利地与电路板和其他元件进行连接。

需要注意的是，由于1206封装贴片电阻的尺寸较小，因此其制造和组装过程相对较复杂，需要使用自动化设备和精密的制造工艺。

同时，由于其高精度和低噪声等特性，其价格也相对较高。

因此，在选择和使用1206封装贴片电阻时，需要根据实际需求和预算进行综合考虑。

贴片电阻的外观标准
贴片电阻是一种常见的电子元器件，外观标准会根据不同的规格和尺寸有所区别。

以下是一般情况下贴片电阻的外观标准：
1. 包装形式：贴片电阻通常采用带状或者卷装形式供应。

在带状贴片电阻中，电阻元件按照一定的间距排列在绝缘的带上，以便于自动化贴装。

在卷装贴片电阻中，电阻元件被卷装在塑料或者纸盘上。

2. 外观尺寸：贴片电阻的外观尺寸包括长度（L）、宽度（W）和高度（H），以毫米为单位表示。

常见的尺寸有0603、0805、1206等，其中前两位表示宽度，后两位表示长度，例如0603表示宽度为0.6毫米，长度为0.3毫米。

3. 外观颜色：贴片电阻通常采用陶瓷或者有机材料制成，外观颜色主要有灰色、黄色、褐色等。

颜色有助于区分电阻的阻值范围和功率等级。

4. 标记标识：贴片电阻上通常会有标记标识，用以表示电阻值的大小和精度。

标识形式有不同的编码方式，如数字编码、字母编码或颜色编码等。

5. 表面处理：贴片电阻的表面通常进行一定的处理，如镀锡、金属化等。

这些处理有助于提高电阻的可焊性和稳定性。

需要注意的是，具体的贴片电阻外。

贴片晶圆电阻-概述说明以及解释1.引言1.1 概述贴片晶圆电阻是一种常见的电子元件，主要用于电路中的电阻调节和电流限制。

它被广泛应用于计算机、通信设备、家用电器、汽车电子等领域。

贴片晶圆电阻的主要特点是小型化、轻量化和高精度。

与传统的插片电阻相比，贴片晶圆电阻具有尺寸小、可靠性高、功率损耗低等优势。

贴片晶圆电阻的制备工艺主要包括材料选择、沉积、光刻、蚀刻和电镀等步骤。

选择合适的电阻材料是制备贴片晶圆电阻的关键，常见的材料有铬铜合金、镍铬合金等。

制备过程中，通过沉积材料在基片上，并利用光刻技术和蚀刻技术进行图案的形成和精确调节，最后进行电镀以增强导电性能。

贴片晶圆电阻具有广泛的应用前景。

随着科技的不断发展，电子设备的尺寸越来越小，对电阻器件的要求也越来越高。

贴片晶圆电阻因其小巧的尺寸和高精度的特点，逐渐取代了传统的插片电阻，在电子设备中得到了广泛的应用。

而且，随着电子设备的智能化和多功能化，对电阻器件的需求也在不断增加。

因此，贴片晶圆电阻具有良好的市场前景。

综上所述，贴片晶圆电阻在电子领域中具有重要地位和广泛的应用。

随着技术的不断进步，对电阻器件性能的要求也在不断提高。

在未来的发展中，贴片晶圆电阻有望进一步改进和创新，以满足电子设备的需求，并在电子领域发挥更大的作用。

1.2文章结构文章结构部分的内容可以包括以下内容：在本文中，将通过以下几个方面来介绍贴片晶圆电阻：定义和原理、制备工艺和特点、应用前景以及总结。

第一部分是对贴片晶圆电阻的定义和原理进行介绍。

首先，我们将解释什么是贴片晶圆电阻，它是电子元器件中的一种重要组成部分，具有什么样的功能和作用。

然后，我们将深入探讨贴片晶圆电阻的工作原理，了解它是如何实现电阻调节和电流限制的。

第二部分将详细介绍贴片晶圆电阻的制备工艺和特点。

我们将介绍制备贴片晶圆电阻所使用的材料和工艺流程，并探讨制备过程中需要注意的关键技术。

同时，我们还将分析贴片晶圆电阻的特点，包括其尺寸、阻值范围、稳定性等方面的特点。

一般的贴片电阻的材料一般贴片电阻的材料贴片电阻是电子元器件中常见的一种电阻器件，广泛应用于电子设备和电路中。

在贴片电阻的制造过程中，使用的材料对其性能和可靠性起着重要作用。

下面将介绍一般贴片电阻常用的材料。

1. 电阻材料：贴片电阻的核心部分是电阻材料，其主要功能是产生电阻。

目前常用的电阻材料有炭化硅、镀金铜、镍铜合金等。

这些电阻材料具有良好的电阻特性，能够提供稳定的电阻值和低温系数。

2. 导电材料：贴片电阻的导电材料用于连接电阻材料并传导电流。

常见的导电材料有铜、银、金等。

其中，铜是最常用的导电材料，具有良好的导电性能和可焊性。

3. 封装材料：贴片电阻的封装材料主要用于保护电阻材料和导电材料，并提供良好的机械强度和绝缘性能。

常见的封装材料有有机高分子材料、环氧树脂等。

这些材料具有较高的绝缘阻抗和良好的耐热性能，能够保护电阻器免受外界环境的影响。

4. 焊接材料：贴片电阻的焊接材料用于将电阻器与电路板连接。

常见的焊接材料有锡、铅等。

焊接材料需要具有良好的焊接性能和可靠的焊点强度，以确保电阻器与电路板之间的连接牢固可靠。

5. 包装材料：贴片电阻的包装材料用于将电阻器进行包装和标识。

常见的包装材料有塑料带、纸盒等。

包装材料需要具有良好的耐热性能和防潮性能，以确保电阻器在存储和运输过程中不受损坏。

6. 焊盘材料：贴片电阻的焊盘材料用于与焊接部位连接。

常见的焊盘材料有镀锡、镀金等。

焊盘材料需要具有良好的焊接性能和导电性能，以确保电阻器与电路板之间的连接良好。

总结起来，一般贴片电阻的材料主要包括电阻材料、导电材料、封装材料、焊接材料、包装材料和焊盘材料。

这些材料在贴片电阻的制造过程中发挥重要作用，决定了电阻器的性能和可靠性。

通过合理选择和使用这些材料，可以制造出具有稳定性能和可靠性的贴片电阻，满足各种电子设备和电路的需求。

0402贴片电阻的阻值封范围摘要：1.贴片电阻的概述2.0402 贴片电阻的规格和功率3.贴片电阻的阻值表示方法4.0402 贴片电阻的阻值范围5.结论正文：贴片电阻，又称表面贴装电阻，是一种新型电阻器件，其特点是体积小、重量轻、安装方便、精度高、稳定性好等。

在电子产品中应用广泛，特别是在智能手机、平板电脑、笔记本电脑等高端电子产品中，贴片电阻的使用越来越广泛。

0402 贴片电阻是一种常见的贴片电阻规格，其尺寸为1.000 毫米×0.500 毫米，功率为1/16 瓦。

这种电阻通常用于低功率、高精度的电子设备中。

贴片电阻的阻值表示方法主要有两种：第一种是2 位数字后面加一字母表示法。

这种方法前面两位数字表示电阻值的有效数值，后面的字母表示有效数值后面应乘以10 的多少次方，单位为欧姆。

例如：02C 表示10210210.2k 欧姆，27E 表示1871041.87M 欧姆。

第二种是3 位数字表示法。

这种表示方法前两位数字代表电阻值的有效数字，第3 位数字表示在有效数字后面应添加”0”的个数。

当电阻小于10 时，在代码中用R 表示电阻值小数点的位置。

例如：330 表示33 欧姆，221 表示220 欧姆，683 表示68000 欧姆，即68k 欧姆。

0402 贴片电阻的阻值范围根据功率和精度的不同，可以从1 欧姆到1M 欧姆不等。

在实际应用中，根据电路设计和产品性能要求，需要选择合适的阻值。

综上所述，0402 贴片电阻作为一种常见的贴片电阻规格，具有较小的体积、轻巧的重量、高精度和高稳定性等特点，广泛应用于各类电子产品中。
