转销磁粉探伤工艺

磁粉探伤操作规程《磁粉探伤操作规程》一、引言磁粉探伤是一种常用的无损检测方法，广泛应用于航空航天、汽车、机械制造等领域。

它通过在被检测物体表面施加磁场，使磁粉在缺陷处聚集，从而显示出缺陷的位置和形状。

为了确保磁粉探伤的准确性和可靠性，操作人员必须严格遵守操作规程。

二、适用范围本操作规程适用于各种金属材料的磁粉探伤，包括铁磁性材料和非铁磁性材料。

三、设备组成及工作原理设备组成 磁粉探伤设备主要由磁化电源、磁化线圈、磁粉喷枪、磁粉悬浮液、紫外线灯等组成。

工作原理 磁粉探伤的基本原理是利用铁磁性材料在磁场中被磁化后，在缺陷处产生漏磁场，吸附磁粉形成磁痕，从而显示出缺陷的位置和形状。

四、操作前准备操作人员必须经过专业培训，熟悉磁粉探伤的操作流程和安全注意事项。

操作人员必须穿戴好劳动防护用品，如工作服、手套、护目镜等。

操作人员必须检查磁粉探伤设备的外观是否完好，有无损坏或变形。

操作人员必须检查磁粉探伤设备的电源线是否完好，有无破损或短路现象。

操作人员必须检查磁粉探伤设备的磁化电源是否正常，有无异常声音或振动现象。

操作人员必须检查磁粉探伤设备的磁化线圈是否正常，有无弯曲或损坏现象。

操作人员必须检查磁粉探伤设备的磁粉喷枪是否正常，有无堵塞或损坏现象。

操作人员必须检查磁粉探伤设备的磁粉悬浮液是否正常，有无沉淀或变质现象。

操作人员必须检查磁粉探伤设备的紫外线灯是否正常，有无损坏或失灵现象。

操作人员必须检查被检测物体的表面是否清洁，有无油污、灰尘或其他杂质。

操作人员必须根据被检测物体的材质、形状和尺寸，选择合适的磁化方法和磁化电流。

操作人员必须根据被检测物体的表面状态，选择合适的磁粉悬浮液和磁粉喷枪。

操作人员必须在被检测物体的表面上画出检测区域，并标明检测方向和检测顺序。

五、操作步骤磁化 （1）将被检测物体放置在磁化线圈中，确保被检测物体的表面与磁化线圈的表面接触良好。

（2）根据被检测物体的材质、形状和尺寸，选择合适的磁化方法和磁化电流。

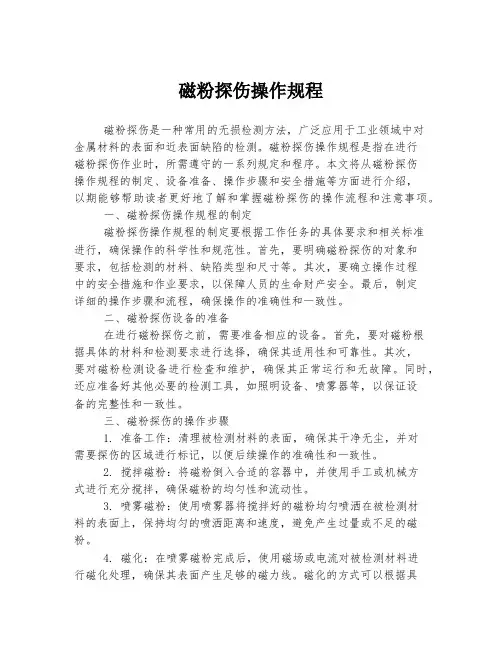

磁粉探伤操作规程磁粉探伤是一种常用的无损检测方法，广泛应用于工业领域中对金属材料的表面和近表面缺陷的检测。

磁粉探伤操作规程是指在进行磁粉探伤作业时，所需遵守的一系列规定和程序。

本文将从磁粉探伤操作规程的制定、设备准备、操作步骤和安全措施等方面进行介绍，以期能够帮助读者更好地了解和掌握磁粉探伤的操作流程和注意事项。

一、磁粉探伤操作规程的制定磁粉探伤操作规程的制定要根据工作任务的具体要求和相关标准进行，确保操作的科学性和规范性。

首先，要明确磁粉探伤的对象和要求，包括检测的材料、缺陷类型和尺寸等。

其次，要确立操作过程中的安全措施和作业要求，以保障人员的生命财产安全。

最后，制定详细的操作步骤和流程，确保操作的准确性和一致性。

二、磁粉探伤设备的准备在进行磁粉探伤之前，需要准备相应的设备。

首先，要对磁粉根据具体的材料和检测要求进行选择，确保其适用性和可靠性。

其次，要对磁粉检测设备进行检查和维护，确保其正常运行和无故障。

同时，还应准备好其他必要的检测工具，如照明设备、喷雾器等，以保证设备的完整性和一致性。

三、磁粉探伤的操作步骤1. 准备工作：清理被检测材料的表面，确保其干净无尘，并对需要探伤的区域进行标记，以便后续操作的准确性和一致性。

2. 搅拌磁粉：将磁粉倒入合适的容器中，并使用手工或机械方式进行充分搅拌，确保磁粉的均匀性和流动性。

3. 喷雾磁粉：使用喷雾器将搅拌好的磁粉均匀喷洒在被检测材料的表面上，保持均匀的喷洒距离和速度，避免产生过量或不足的磁粉。

4. 磁化：在喷雾磁粉完成后，使用磁场或电流对被检测材料进行磁化处理，确保其表面产生足够的磁力线。

磁化的方式可以根据具体的应用要求和设备性能选择。

5. 观察和记录：在磁化完成后，观察被检测材料表面的磁粉沉积情况，并及时记录缺陷的位置、尺寸和数量等信息。

6. 清除磁粉：在观察和记录完成后，使用适当的清洁剂和工具对被检测材料进行清洗，彻底清除磁粉以防止对材料产生影响。

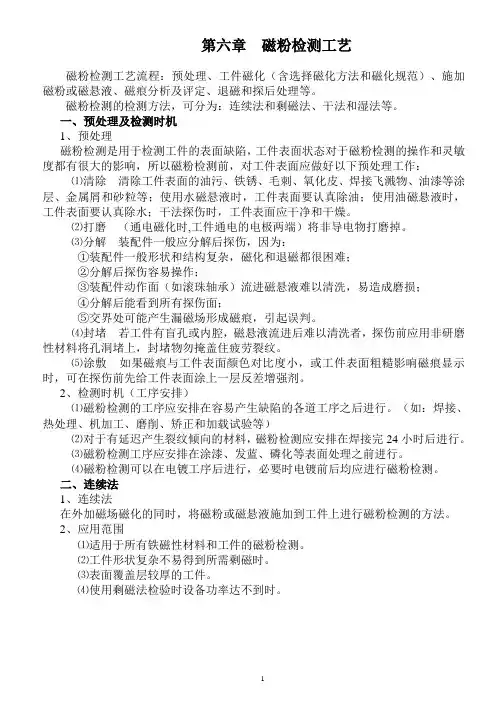

第六章磁粉检测工艺磁粉检测工艺流程：预处理、工件磁化（含选择磁化方法和磁化规范）、施加磁粉或磁悬液、磁痕分析及评定、退磁和探后处理等。

磁粉检测的检测方法，可分为：连续法和剩磁法、干法和湿法等。

一、预处理及检测时机1、预处理磁粉检测是用于检测工件的表面缺陷，工件表面状态对于磁粉检测的操作和灵敏度都有很大的影响，所以磁粉检测前，对工件表面应做好以下预处理工作：⑴清除清除工件表面的油污、铁锈、毛刺、氧化皮、焊接飞溅物、油漆等涂层、金属屑和砂粒等；使用水磁悬液时，工件表面要认真除油；使用油磁悬液时，工件表面要认真除水；干法探伤时，工件表面应干净和干燥。

⑵打磨（通电磁化时,工件通电的电极两端）将非导电物打磨掉。

⑶分解装配件一般应分解后探伤，因为：①装配件一般形状和结构复杂，磁化和退磁都很困难；②分解后探伤容易操作；③装配件动作面（如滚珠轴承）流进磁悬液难以清洗，易造成磨损；④分解后能看到所有探伤面；⑤交界处可能产生漏磁场形成磁痕，引起误判。

⑷封堵若工件有盲孔或内腔，磁悬液流进后难以清洗者，探伤前应用非研磨性材料将孔洞堵上，封堵物勿掩盖住疲劳裂纹。

⑸涂敷如果磁痕与工件表面颜色对比度小，或工件表面粗糙影响磁痕显示时，可在探伤前先给工件表面涂上一层反差增强剂。

2、检测时机（工序安排）⑴磁粉检测的工序应安排在容易产生缺陷的各道工序之后进行。

（如：焊接、热处理、机加工、磨削、矫正和加载试验等）⑵对于有延迟产生裂纹倾向的材料，磁粉检测应安排在焊接完24小时后进行。

⑶磁粉检测工序应安排在涂漆、发蓝、磷化等表面处理之前进行。

⑷磁粉检测可以在电镀工序后进行，必要时电镀前后均应进行磁粉检测。

二、连续法1、连续法在外加磁场磁化的同时，将磁粉或磁悬液施加到工件上进行磁粉检测的方法。

2、应用范围⑴适用于所有铁磁性材料和工件的磁粉检测。

⑵工件形状复杂不易得到所需剩磁时。

⑶表面覆盖层较厚的工件。

⑷使用剩磁法检验时设备功率达不到时。

3、操作程序⑴在外加磁场作用下进行检验（用于光亮工件）。

磁粉探伤的工艺流程磁粉探伤是一种常见的无损检测方法，主要用于检测金属工件表面和亚表面的缺陷和裂纹。

下面将介绍一下磁粉探伤的工艺流程。

磁粉探伤的工艺流程主要分为充磁、涂粉、磁化、观察和清洗几个步骤。

首先是充磁。

充磁是为了在金属工件中产生足够的磁场，以使细小的表面或亚表面缺陷能够吸引磁粉。

通常使用电磁铁或永磁铁进行充磁。

将工件放置在充磁装置中，通过通电或靠近永磁铁使工件饱和磁化。

接下来是涂粉。

涂粉是将磁粉散布在工件表面，以便在磁化后检测到缺陷。

磁粉通常是细粉末状的铁粉或非磁性粉末，可以是干粉或湿粉。

方法可以是直接手工撒粉或使用喷涂设备均匀涂敷在工件表面。

然后是磁化。

磁化是通过产生磁场，使涂粉能够被吸引到工件表面缺陷处。

可以使用交流或直流磁场进行磁化。

直流磁化主要用于检测表面缺陷，而交流磁化则可以检测到更深的亚表面缺陷。

磁化设备一般是通过电流通过线圈或夹具产生磁场。

之后是观察。

观察是将工件放在有合适照明条件的黑光或白光检测室进行观察。

在黑光检测中，使用紫外灯照射工件，缺陷处吸引的磁粉会发出荧光，通过观察荧光来识别缺陷。

在白光检测中，观察工件表面是否有磁粉颜色的变化或线型的缺陷痕迹。

最后是清洗。

清洗是为了去除掉工件表面的磁粉和其他污染物，以便进一步的检验和处理。

可以使用溶剂、清洗机和蒸汽清洗等方法进行清洗。

清洗后的工件表面应保持干燥。

总结一下，磁粉探伤的工艺流程主要包括充磁、涂粉、磁化、观察和清洗几个步骤。

通过这些步骤，能够较为准确地检测金属工件的表面和亚表面缺陷，是一种常用的无损检测方法。

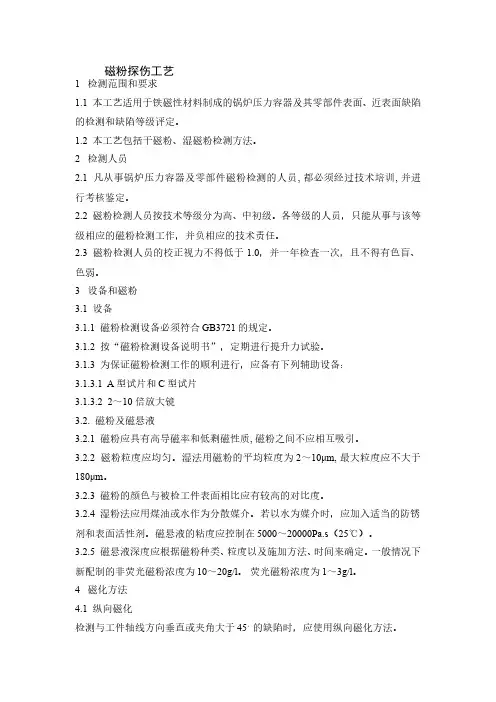

磁粉探伤工艺1 检测范围和要求1.1 本工艺适用于铁磁性材料制成的锅炉压力容器及其零部件表面、近表面缺陷的检测和缺陷等级评定。

1.2 本工艺包括干磁粉、湿磁粉检测方法。

2 检测人员2.1 凡从事锅炉压力容器及零部件磁粉检测的人员, 都必须经过技术培训, 并进行考核鉴定。

2.2 磁粉检测人员按技术等级分为高、中初级。

各等级的人员，只能从事与该等级相应的磁粉检测工作，并负相应的技术责任。

2.3 磁粉检测人员的校正视力不得低于1.0，并一年检查一次，且不得有色盲、色弱。

3 设备和磁粉3.1 设备3.1.1 磁粉检测设备必须符合GB3721的规定。

3.1.2 按“磁粉检测设备说明书”，定期进行提升力试验。

3.1.3 为保证磁粉检测工作的顺利进行，应备有下列辅助设备：3.1.3.1 A 型试片和C 型试片3.1.3.2 2～10 倍放大镜3.2. 磁粉及磁悬液3.2.1 磁粉应具有高导磁率和低剩磁性质, 磁粉之间不应相互吸引。

3.2.2 磁粉粒度应均匀。

湿法用磁粉的平均粒度为2～10μm, 最大粒度应不大于180μm。

3.2.3 磁粉的颜色与被检工件表面相比应有较高的对比度。

3.2.4 湿粉法应用煤油或水作为分散媒介。

若以水为媒介时，应加入适当的防锈剂和表面活性剂。

磁悬液的粘度应控制在5000～20000Pa.s（25℃）。

3.2.5 磁悬液深度应根据磁粉种类、粒度以及施加方法、时间来确定。

一般情况下新配制的非荧光磁粉浓度为10～20g/l。

荧光磁粉浓度为1～3g/l。

4 磁化方法4.1 纵向磁化检测与工件轴线方向垂直或夹角大于45。

的缺陷时，应使用纵向磁化方法。

4.2 周向磁化检测与工件轴线方向平行或夹角小于45。

的缺陷时, 应使用周向磁化方法。

4.2.1 轴向通电法;4.2.2 触头法;4.2.3 中心导体法;4.3 通电方式我所一般使用连续法的工件磁化通电方式。

磁粉或磁悬液必须在通电时间内施加完毕，通电时间为1～3s 。

磁粉探伤工艺规程
嘿，朋友们！今天咱来聊聊磁粉探伤工艺规程这玩意儿。

你说这磁粉探伤啊，就好比是给工件做一次超级全面的身体检查！想象一下，工件就像是一个需要精心呵护的宝贝，而我们就是那负责给宝贝做细致检查的医生。

那怎么进行这个检查呢？首先得准备好各种工具和材料呀，磁粉就像是我们的秘密武器，能让那些小缺陷无所遁形。

然后呢，要把工件清理得干干净净，可不能让灰尘啥的干扰了我们的检查。

接下来，就是最关键的时刻啦！给工件加上磁场，就好像给它施了个魔法，让那些隐藏的缺陷都能乖乖现形。

这时候磁粉就会在缺陷处聚集，就像小侦探一样指出问题所在。

这过程中可得细心再细心，不能有一点马虎！你想想，如果没检查仔细，那不就等于放过了潜在的危险嘛，那可不行！咱得对自己的工作负责呀！
然后呢，检查完了还得好好记录下来，这就像是给这次检查留个纪念，也方便以后查看和对比。

磁粉探伤工艺规程里的每一个步骤都很重要啊，就像建房子得一块砖一块砖地垒起来一样。

要是哪个环节出了差错，那可就全乱套啦！
咱再说说这磁粉，不同的磁粉也有不同的特点呢，就跟人一样，各有各的脾气。

选对了磁粉，那检查效果才能事半功倍呀！
还有啊，操作的时候可得注意安全，可别不小心被磁场给吸住啦，哈哈！
总之啊，磁粉探伤工艺规程可不简单，需要我们认真对待，用心去做。

只有这样，才能确保工件的质量，让它们在工作中安全可靠地运行。

这可不是开玩笑的事情呀，朋友们！大家都要重视起来，让我们一起把磁粉探伤工艺做得棒棒的！。

使用无损检测技术进行磁粉探伤测试的详细步骤解析磁粉探伤是一项常用的无损检测技术，用于检测金属工件表面和近表面的裂纹、夹杂物、疲劳损伤等缺陷。

这种技术通过利用磁场和磁粉的特性，可以快速、有效地检测出工件的问题，辅助优化生产过程，提高产品质量。

下面将详细介绍无损检测技术进行磁粉探伤测试的步骤。

1. 准备工作在进行磁粉探伤之前，首先需要进行准备工作。

检测区域应该清洁干净，无杂质、油污等影响测试结果的物质。

同时，需要准备好磁粉供应设备，如磁粉喷涂器、磁化设备等。

2. 表面处理对于待测试的工件，应该进行必要的表面处理。

这包括打磨、清洗和去除氧化层等步骤。

表面处理的目的是为了保证磁粉能够充分渗透到工件表面和裂纹中，提高探伤的准确性。

3. 磁粉喷涂对于需要探测的工件表面，需要使用磁粉喷涂器喷涂磁粉。

磁粉可以是干粉或湿粉，根据实际情况选择合适的磁粉类型。

磁粉喷涂时，需要均匀地覆盖在被测工件表面，确保完全覆盖并且不会形成异常堆积。

4. 磁化完成磁粉喷涂后，需要对工件进行磁化处理。

磁化过程中，可以使用交流或者直流磁场，具体选择根据实际需求。

磁化设备应该设置合适的磁场强度和方向，确保磁粉在工件表面形成明显的磁纹，并使之传播到裂纹、缺陷等目标区域。

5. 观察和评估在磁化后，需要对工件表面进行观察和评估。

观察可以使用肉眼或者照相机等设备，根据个人技能和实际情况选择合适的方法。

观察时应该注意磁粉上是否有磁纹、裂纹、缺陷等。

6. 清理检测完成后，需要对工件进行清理。

这包括清洁表面的磁粉，以及清除磁场。

清理工作需要细致，以免造成二次污染或影响下一次测试的结果。

需要注意的是，上述步骤仅仅是磁粉探伤测试的基本步骤，具体的操作细节可能因不同设备、不同工件类型和要求而有所差异。

在实际操作中，可以根据需要进行适当调整。

此外，无损检测技术进行磁粉探伤测试的结果需要根据专业人员的经验和判断进行准确评估。

因此，在进行磁粉探伤测试时，应该由经验丰富的技术人员进行操作，并对结果进行合理解读。

磁粉探伤工艺规程(国标)超声波探伤工艺规程（国标）版本标记：受控状态：编制：＿＿＿＿＿＿＿审核：＿＿＿＿＿＿＿批准：＿＿＿＿＿＿＿1 总则：1.1本规范依据API RP 2X—2004《海上平台起重机（Specification for OffshorsPedestal Mounte Cranes）》AWS D1.1:2008《钢结构焊接检验规范（Structrual Welding Codt—Steel）》，ASTM E709＆E125,《CCS起重设备规范（2007）》，《CCS材料与焊接规范（2006）》,JB/4730，JB/T6061等有关标准规范编写。

1.2技术协议中未注明或需要变更的地方应与客户进行协商，得到客户承认后再执行，并将协议的意见记录成文。

2 适用范围：本工艺适用于铁磁性材料焊缝及其附近表面和近表面缺陷的磁粉检查方法，并规定了缺陷磁痕的分级，不适用于奥氏体不锈钢和其他非铁磁性材料的磁粉检测。

由于焊件和焊缝接头的形状，材质，状态，所能产生的缺陷，质量要求等有所不同，因此，一个或成批产品的焊缝在实施磁粉检验时，应选用经实验证明确有成效的方法，对所用的磁化技术与规范，设备器材，施加磁粉或磁悬液时间，验收质量等级加以具体的规定。

3检验人员：3.1检验人员需持有相应考核组织颁发的等级资格证书，必须掌握磁粉探伤的基础知识，并掌握一定的材料，焊接基础知识。

审核报告者需2级以上人员。

3.2探伤人员应无色盲，色弱。

近距离视力或矫正后近距离视力不得低于1.0，并且一年检查一次。

4探伤前的准备：4.1探伤前要了解工件材质，尺寸，几何形状，环境，数量及探伤标准。

4.2被探工件表面应无影响磁粉探伤的油污，铁锈，涂料，镀层，飞溅物等，工件表面整洁光滑。

4.3对机械零部件有油孔槽和工件内部难以清理的区域，探伤工作前要适当用物品封堵防止磁粉渗入。

4.4被探工件表面粗糙度低于6.3μm以下或对比度差的区域，要在探伤前喷涂薄而均匀的反差增强剂，强化表面对比度。

磁粉探伤的工艺流程
《磁粉探伤的工艺流程》
磁粉探伤是一种常用的无损检测方法，适用于检测零部件表面和表面下的裂纹、疲劳、焊接缺陷等隐蔽缺陷。

下面我们将介绍一下磁粉探伤的工艺流程。

第一步：准备工作
在进行磁粉探伤之前，首先要对待检测的零部件进行清洁处理，去除零件表面的油脂、污垢等。

然后，根据需要选择合适的磁粉材料和磁粉探伤设备。

第二步：磁化
将待检测的零部件进行磁化处理，使其产生磁场。

可以通过直流电磁铁或交流电磁铁进行磁化。

磁化后，零部件表面会产生磁场线，同时在存在裂纹或疲劳等缺陷的地方，磁场线会发生偏转。

第三步：涂粉
将磁粉和干燥剂混合均匀后，均匀地涂覆在待检测零部件表面。

磁粉的颜色可以根据需要选择，一般有白色、红色和黑色等。

涂粉后，磁粉会在存在缺陷的地方聚集，形成磁粉束。

第四步：观察
待检测零部件在涂粉后，可以利用透射照相或透射观察仪对其进行检测。

观察的过程中，如果出现磁粉束的形成、扩展和偏转等现象，就说明存在缺陷。

同时，通过观察磁粉束的形态和
颜色等，可以初步判断缺陷类型和大小。

第五步：清洁
检测完成后，需要对零部件进行清洁处理，清除表面的磁粉和干燥剂残留。

同时，对于不合格的零部件，需要做好标记，进行修理或报废处理。

总之，磁粉探伤是一种简单、快速、有效的无损检测方法。

通过严格的工艺流程和操作规程，可以确保对零部件进行高质量的检测，提高产品质量和安全性。
