泰科(Tyco)阀门定位器调试

使用手册(YT-1000R/角行程)Young Tech Co., Ltd.1. 简介电-气阀门定位器YT-1000R是一种从控制器或控制系统中接受4~20mA电流信号，并向气动执行机构输送空气来控制阀门开度的装置。

2. 特征- 在5~200Hz范围内无共振现象。

- 不用更换零件只需简单操作即可进行1／2范围内的分程控制。

- 零调节和量程调节非常简单。

- 正作用和反作用,单作用和双作用之间可方便转换。

- 反馈杆连接非常简单。

- 反应速度快而准确。

- 空气消耗量小，经济性好。

- 在小型执行器也可利用先导阀的节流孔来防止振动现象。

3. 参数形式单作用双作用输入信号4~20mA DC阻抗250±15 Ohm输入压力 1.4~7kgf/㎠(20~100Psi)行程0~900气源接口PT (NPT) 1/4压力表接口PT (NPT) 1/8电源接口PF 1/2 (G 1/2)防爆等级ExiaIIBT6, ExdmIIBT5, ExdmIICT5防护等级IP 66环境温度-20℃~70℃(标准)直线性±1% F.S ±2% F.S滞后度1% F.S灵敏度±0.2% F.S ±0.5% F.S重复性±0.5% F.S空气消耗量3LPM (Sup=1.4kgf/㎠20Psi)流量80LPM (Sup=1.4kgf/㎠20Psi)材质压铸鋁重量 2.8kg4. 订货编制:YT-1000R型号动作形式防爆等级反馈杆喷嘴连接形式环境温度选用配件1 选用配件2YT-1000R S单作用m ExdmIIBT5 1 M6×40L 1小于90㎤1 PT S -20℃~70℃0标准指示器0无D双作用c ExdmIICT5 2 M6×63L 2 90~180㎤2 NPT H -20℃~120℃1圆顶指示器1 +PTM(内置)I ExiaIIBT6 3 M8×40L 3大于180㎤L -40℃~70℃2 +PTM9(外置)n不防爆4 M8×63L 3 +L/S(内置)5 NAMUR 4 +L/S(外置)5 +PTM+L/S(内置) <备注>●以大气温度20℃,绝对压760㎜Hg,相对湿度65%为基准。

使用手册(YT-1000R/角行程)Young Tech Co., Ltd.1. 简介电-气阀门定位器YT-1000R是一种从控制器或控制系统中接受4~20mA电流信号，并向气动执行机构输送空气来控制阀门开度的装置。

2. 特征- 在5~200Hz范围内无共振现象。

- 不用更换零件只需简单操作即可进行1／2范围内的分程控制。

- 零调节和量程调节非常简单。

- 正作用和反作用,单作用和双作用之间可方便转换。

- 反馈杆连接非常简单。

- 反应速度快而准确。

- 空气消耗量小，经济性好。

- 在小型执行器也可利用先导阀的节流孔来防止振动现象。

3. 参数型号动作形式防爆等级反馈杆喷嘴连接形式环境温度选用配件1选用配件2 YT-1000R单作用 ExdmIIBT5 M6×40L小于90㎤ PT -20℃~70℃标准指示器无双作用 ExdmIICT5 M6×63L 90~180㎤ NPT -20℃~120℃圆顶指示器 +PTM(内置)ExiaIIBT6 M8×40L大于180㎤ -40℃~70℃ +PTM9(外置)不防爆 M8×63L +L/S(内置)NAMUR +L/S(外置)+PTM+L/S(内置) <备注>以大气温度20℃,绝对压760㎜Hg,相对湿度65%为基准。

本产品的基本配置适用于耐压封闭防爆(ExdmⅡBT6)及容器保护等级IP66。

以单作用(Single Acting)为标准。

用量程调节旋扭可达到1／2范围内的分程控制。

标准类型以外的产品请另询问。

5. 结构图6. 动作原理为了改变阀门的位置增加输入电流。

由①力矩马达发生力，使②挡板和③喷嘴之间距离增加从而喷嘴背压急剧减小。

⑤阀芯向上移动,同时⑦气门被打开，把出口1导管空压送到⑩执行机构。

增加⑪执行机构腔内的压力而使⑫执行机构轴开始旋转。

随着⑫执行机构轴开始旋转，与反馈杆连接的反馈弹簧被拉伸。

当定位器的输入信号产生的电磁力矩与反馈弹簧的力矩相平衡时，⑫执行机构的轴停止旋转。

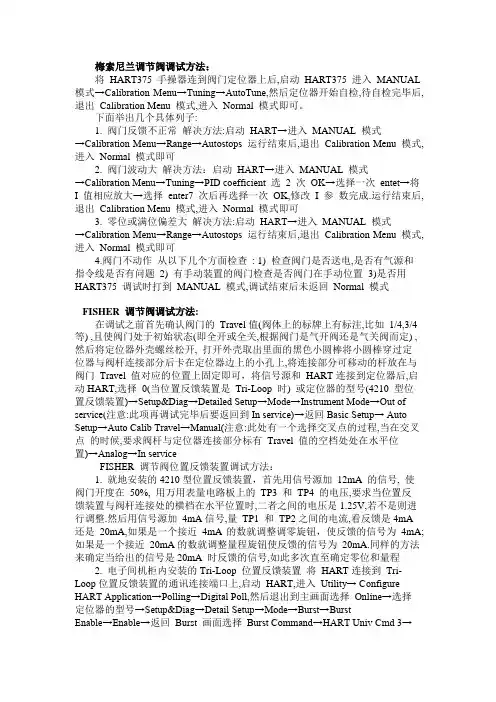

梅索尼兰调节阀调试方法：将HART375 手操器连到阀门定位器上后,启动HART375 进入MANUAL 模式→Calibration Menu→Tuning→AutoTune,然后定位器开始自检,待自检完毕后,退出Calibration Menu 模式,进入Normal 模式即可。

下面举出几个具体列子:1. 阀门反馈不正常解决方法:启动HART→进入MANUAL 模式→Calibration Menu→Range→Autostops 运行结束后,退出Calibration Menu 模式,进入Normal 模式即可2. 阀门波动大解决方法：启动HART→进入MANUAL 模式→Calibration Menu→Tuning→PID coefficient 选2 次OK→选择一次entet→将I 值相应放大→选择enter7 次后再选择一次OK,修改I 参数完成.运行结束后,退出Calibration Menu 模式,进入Normal 模式即可3. 零位或满位偏差大解决方法:启动HART→进入MANUAL 模式→Calibration Menu→Range→Autostops 运行结束后,退出Calibration Menu 模式,进入Normal 模式即可4.阀门不动作从以下几个方面检查: 1) 检查阀门是否送电,是否有气源和指令线是否有问题2) 有手动装置的阀门检查是否阀门在手动位置3)是否用HART375 调试时打到MANUAL 模式,调试结束后未返回Normal 模式FISHER 调节阀调试方法:在调试之前首先确认阀门的Travel值(阀体上的标牌上有标注,比如1/4,3/4 等) ,且使阀门处于初始状态(即全开或全关,根据阀门是气开阀还是气关阀而定) ,然后将定位器外壳螺丝松开, 打开外壳取出里面的黑色小圆棒将小圆棒穿过定位器与阀杆连接部分后卡在定位器边上的小孔上,将连接部分可移动的杆放在与阀门Travel 值对应的位置上固定即可，将信号源和HART连接到定位器后,启动HART,选择0(当位置反馈装置是Tri-Loop 时) 或定位器的型号(4210 型位置反馈装置)→Setup&Diag→Detailed Setup→Mode→Instrument Mode→Out of service(注意:此项再调试完毕后要返回到In service)→返回Basic Setup→ Auto Setup→Auto Calib Travel→Manual(注意:此处有一个选择交叉点的过程,当在交叉点的时候,要求阀杆与定位器连接部分标有Travel 值的空档处处在水平位置)→Analog→In serviceFISHER 调节阀位置反馈装置调试方法：1. 就地安装的4210型位置反馈装置，首先用信号源加12mA 的信号, 使阀门开度在50%, 用万用表量电路板上的TP3 和TP4 的电压,要求当位置反馈装置与阀杆连接处的横档在水平位置时,二者之间的电压是1.25V,若不是则进行调整.然后用信号源加4mA信号,量TP1 和TP2之间的电流,看反馈是4mA 还是20mA,如果是一个接近4mA的数就调整调零旋钮，使反馈的信号为4mA;如果是一个接近20mA的数就调整量程旋钮使反馈的信号为20mA.同样的方法来确定当给出的信号是20mA 时反馈的信号,如此多次直至确定零位和量程2. 电子间机柜内安装的Tri-Loop 位置反馈装置将HART连接到Tri-Loop位置反馈装置的通讯连接端口上,启动HART,进入Utility→ Configure HART Application→Polling→Digital Poll,然后退出到主画面选择Online→选择定位器的型号→Setup&Diag→Detail Setup→Mode→Burst→BurstEnable→Enable→返回Burst 画面选择Burst Command→HART Univ Cmd 3→返回到主画面后选择Online→"1"(指Trip-Loop)→Device Setup→BasicSetup→Configure Channels→Configure CH1→将Burst Variable 的类型改为"QV"Units 设为,"%"LRV 设为,"0",URV 设为"100",CH1 Enabled 设为"YES"然后保存即可.瑞基调门调试方法:瑞基调门调试是使用遥控器来调试的, 使用遥控器对中液晶显示屏按"┙"输入口令"000"进入一级设定菜单, 在一级设定菜单里主要是确定阀门的开关限位, 此时可手动将阀门打到全开(或全关)位置,然后使用遥控器按"↓"选择"打开限位"(或关闭限位) ,按"┙"进入,然后确定保存即可.之后退回主菜单,进入二级设定菜单,在二级菜单下主要是设定输入信号的量程,选择进入模拟信号量程项,选择20mA;然后将阀门打到就地控制状态用信号源加一个4mA 的信号,设定为低限阀位,加20mA 信号设为高限阀位保存即可! 此外可以使用遥控器来调整阀门的力矩,开关方向,保护方式等,具体情况根据显示屏显示选项操作即可西门子定位器调试方法:1.用定位器显示窗口下方的'+'和'-'两个按键, 使执行机构运动, 看整个机构能否自由走满行程.2.让执行器运动到行程的中间位置(直行程的反馈杆处于水平位置) ,就可以进行初始化了. 注:当你按住其中一个键的同时再按另一个键可以加快执行机构的动作.3.按功能键(小手形)5 秒后就可以进行参数设置.4.SIEMENS 定位器共有36 组参数, 可以根据现场的实际情况进行设置. 用'+'和'-' 键可以在一组参数中进行选择, 选择完后可以按一下功能键进入第二组参数的设置, 若上一个参数设置有误,可以按功能键同时按'-'键,回到上一个参数再进行设置.5.在这些参数中有几个是经常用到的. 1YFCT (执行器类型) :直行程选WAY,角行程选TURN. 2YAGL (额定反馈角度) :一般情况下,直行程设置成33,角行程90. 7SDIR: 给定方向上升RISE,给定方向下降FALL 38YDIR (操作变量方向显示) :上升RISE,下降FALL 同时改变SDIR 和YDIR 这两组参数可改变执行器动作方向. 55PRST 预设置(工厂设置) :当重新调试时,先进入55 项,长按+键 5 秒,直到显示ocay,说明已经恢复到工厂设置5.开始初始化时执行器必须处于行程的中间位置.6.参数设置完毕后用功能键切换到第四个参数,显示为'4.INIT',按住'+'键约5 秒定位器就自动进行初始化了.7.初始化一共分为5 步. 1)决定动作方向. 2)检查执行机构行程和零点. 3)确定执行机构上下动作时间. 4)确定最小的定位增量. 5)最佳的瞬时响应.8.当初始化完成时屏幕上显示"FINISH"按一下功能键显示"4.INIT".9.按功能键5 秒后,当屏幕显示有变化时松手,此时定位器处于手动模式,再按一下功能键定位器处于自动模式.10.初始化结束后定位器即进入正常工作状态.。

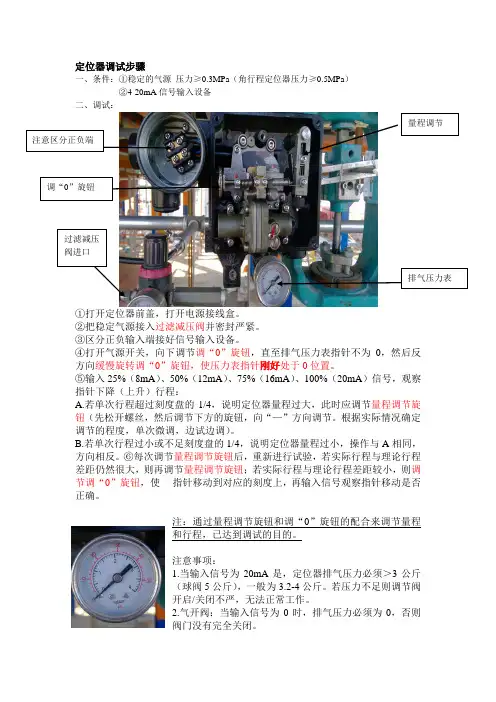

定位器调试步骤
一、条件：①稳定的气源 压力≥0.3MPa（角行程定位器压力≥0.5MPa） ②4-20mA 信号输入设备
二、调试：
注意区分压力表
①打开定位器前盖，打开电源接线盒。 ②把稳定气源接入过滤减压阀并密封严紧。 ③区分正负输入端接好信号输入设备。 ④打开气源开关，向下调节调“0”旋钮，直至排气压力表指针不为 0，然后反 方向缓慢旋转调“0”旋钮，使压力表指针刚好处于 0 位置。 ⑤输入 25%（8mA）、50%（12mA）、75%（16mA）、100%（20mA）信号，观察 指针下降（上升）行程： A.若单次行程超过刻度盘的 1/4，说明定位器量程过大，此时应调节量程调节旋 钮（先松开螺丝，然后调节下方的旋钮，向“—”方向调节。根据实际情况确定 调节的程度，单次微调，边试边调）。 B.若单次行程过小或不足刻度盘的 1/4，说明定位器量程过小，操作与 A 相同， 方向相反。⑥每次调节量程调节旋钮后，重新进行试验，若实际行程与理论行程 差距仍然很大，则再调节量程调节旋钮；若实际行程与理论行程差距较小，则调 节调“0”旋钮，使 指针移动到对应的刻度上，再输入信号观察指针移动是否 正确。
注：通过量程调节旋钮和调“0”旋钮的配合来调节量程 和行程，已达到调试的目的。
注意事项： 1.当输入信号为 20mA 是，定位器排气压力必须＞3 公斤 （球阀 5 公斤），一般为 3.2-4 公斤。若压力不足则调节阀 开启/关闭不严，无法正常工作。 2.气开阀：当输入信号为 0 时，排气压力必须为 0，否则 阀门没有完全关闭。
