matlab图像分割算法源码

在MATLAB中，imsegkmeans函数是图像分割中常用的函数之一。

它是基于K均值聚类算法的图像分割工具，可以帮助用户有效地将图像分割成不同的区域，并对图像中的目标进行定位和识别。

在本文中，我们将深入探讨imsegkmeans函数的原理、用法和应用，并共享我们对这一主题的个人观点和理解。

1. 原理：在介绍imsegkmeans函数的用法之前，首先需要了解K均值聚类算法的原理。

K均值聚类是一种无监督学习方法，它通过将数据点分成K个簇，使得同一簇内的数据点相似度较高，不同簇之间的数据点相似度较低。

而imsegkmeans函数正是基于这一算法来实现图像分割的。

2. 用法：在MATLAB中使用imsegkmeans函数进行图像分割非常简单。

用户只需将待分割的图像作为输入参数传入函数中，并指定簇的个数K，函数将会自动将图像分割成K个区域。

用户还可以指定其他参数，如迭代次数和初始值等，以进一步优化分割效果。

3. 应用：imsegkmeans函数在图像处理、计算机视觉和模式识别等领域都有着广泛的应用。

在医学影像分析中，可以利用该函数对医学图像中的器官进行分割和提取；在无人驾驶领域，可以利用该函数对道路和交通标识进行识别和分割。

imsegkmeans函数为图像分割提供了一种简单而有效的工具，为用户的图像处理任务提供了便利。

4. 个人观点和理解：从个人角度来看，imsegkmeans函数作为图像分割工具，具有很强的实用性和灵活性。

它可以帮助用户快速实现图像分割的任务，同时也允许用户根据实际需求对参数进行调整，以获得更好的分割效果。

另外，作为MATLAB中的一个函数，imsegkmeans还与其他图像处理和分析工具具有良好的兼容性，为用户提供了更多的可能性。

总结回顾：通过本文的介绍，我们了解了imsegkmeans函数在MATLAB中的原理、用法和应用，并共享了个人的观点和理解。

希望本文能够帮助读者更好地理解和应用imsegkmeans函数，同时也能够激发读者对图像分割领域的兴趣和思考。

Matlab中的图像分割与边缘检测方法引言图像处理是一门研究如何对数字图像进行处理、分析、改进和理解的学科。

图像分割与边缘检测在图像处理中占据着重要的地位。

图像分割是将图像划分为多个具有语义意义的区域或对象的过程，而边缘检测则是找到图像中不连续的区域边界。

Matlab作为一种强大的软件工具，提供了丰富的图像处理函数和工具箱，本文将探讨在Matlab中应用的图像分割与边缘检测方法。

一、图像分割方法1. 基于阈值的分割基于阈值的分割是一种简单但有效的方法。

该方法将图像像素的灰度值与预设的阈值进行比较，根据比较结果将像素分配到不同的区域。

在Matlab中，可以使用imbinarize和graythresh函数来实现基于阈值的分割。

2. 区域增长法区域增长法基于像素之间的相似性来进行分割。

该方法从种子像素开始，通过判断邻域像素与种子像素的相似度来不断扩展区域。

在Matlab中，可以使用imsegf和regiongrowing函数来实现区域增长法。

3. 聚类方法聚类方法将图像像素分为多个类别，每个类别代表一个区域。

该方法通常使用聚类算法，比如k-means算法或者模糊c-均值算法。

在Matlab中，可以使用kmeans和fcm函数来实现聚类方法。

4. 模型驱动法模型驱动法基于数学模型来描述图像中的区域。

该方法通过定义一个能够衡量图像中区域特征的能量函数，并通过优化算法来最小化能量函数，从而得到分割结果。

在Matlab中，可以使用activecontour和chanvese函数来实现模型驱动法。

二、边缘检测方法1. Sobel算子Sobel算子是一种经典的边缘检测算子。

其基本思想是通过计算像素与其周围像素之间的差异来检测边缘。

在Matlab中，可以使用imgradient和imgradientxy函数来实现Sobel算子。

2. Canny算子Canny算子是一种广泛使用的边缘检测算子。

它利用高斯平滑、梯度计算、非极大值抑制和双阈值法来检测边缘。

clear,clc
%三种方法进行分水岭分割
%读入图像
f=imread('T2.bmp');
figure,mesh(double(f));%显示图像，类似集水盆地
h=fspecial('prewitt');%获得纵方向的prewitt算子
fd=double(f);
g=sqrt(imfilter(fd,h,'replicate').^2+imfilter(fd,h','replicate').^2);%使用prewitt算子进行梯度运算
l=watershed(g);%分水岭运算
wr=l==0;
rm=imregionalmin(g); %计算图像的区域最小值定位，该函数仅仅是用来观察为何分水岭算法产生这么多集水盆地
im=imextendedmin(f,2);%上面仅是产生最小值点，而该函数则是得到最小值附近的区域，此处的附近是相差2的区域
fim=f;
fim(im)=175; %将im在原图上标识出，用以观察
lim=watershed(bwdist(im));%再次分水岭计算
em=lim==0;
g2=imimposemin(g,im|em);%在梯度图上标出im和em，im是集水盆地的中心，em是分水岭l2=watershed(g2); %第三次分水岭计算
f2=f;
f2(l2==0)=255; %从原图对分水岭进行观察
figure,imshow(f2);。

一、Meanshift算法简介Meanshift算法是一种基于密度估计的聚类算法，它通过不断调整数据点的位置来找到数据集中的局部最大值。

该算法最初由Fukunaga 和Hostetler在上世纪70年代提出，后来由Dorin Comaniciu和Peter Meer在2002年进行了改进，成为了在计算机视觉和模式识别领域被广泛应用的算法之一。

Meanshift算法在图像分割、目标跟踪和特征提取等领域有着广泛的应用，其优点是不需要预先指定聚类的个数，能够自适应地发现数据中的聚类结构。

本文将介绍Meanshift算法的基本原理，并给出在Matlab中的实现代码。

二、Meanshift算法的基本原理1. 数据点的内核密度估计Meanshift算法基于密度估计的原理，它首先对数据点进行内核密度估计。

对于每一个数据点x，其内核密度估计可以表示为：\[ f(x)=\frac{1}{nh^d}\sum_{i=1}^{n}K\left(\frac{x-x_i}{h}\right)\]其中，n为数据点的数量，h为内核函数的带宽，K为内核函数，d为数据点的维度。

2. Meanshift向量的计算在得到数据点的密度估计之后，Meanshift算法通过不断调整数据点的位置来找到局部最大值。

对于数据点x，其Meanshift向量可以表示为：\[ m(x)=\frac{\sum_{i=1}^{n}K\left(\frac{x-x_i}{h}\right)x_i}{\sum_{i=1}^{n}K\left(\frac{x-x_i}{h}\right)}-x\]Meanshift向量的计算可以理解为将数据点向其密度估计的最大值方向移动，直至收敛于密度估计的局部最大值位置。

3. 聚类的形成Meanshift算法通过不断迭代调整数据点的位置，当数据点的移动趋于收敛之后，将在同一局部最大值处的数据点归为同一类，从而形成聚类。

三、Meanshift算法的Matlab代码实现在Matlab中，可以通过以下代码实现Meanshift算法的聚类：```matlabfunction [labels, centroids] = meanshift(data, bandwidth)[n, d] = size(data);labels = zeros(n, 1);stopThresh = 1e-3 * bandwidth;numClusters = 0;计算内核密度估计f = (x) exp(-sum((x - data).^2, 2) / (2 * bandwidth^2));迭代计算Meanshift向量for i = 1:nif labels(i) == 0x = data(i, :);diff = inf;while truex_old = x;weights = f(x);x = sum(repmat(weights, 1, d) .* data) / sum(weights); diff = norm(x - x_old);if diff < stopThreshbreak;endend将收敛的数据点归为同一类numClusters = numClusters + 1;idx = find(weights > 0.5);labels(idx) = numClusters;endend计算聚类中心centroids = zeros(numClusters, d);for i = 1:numClustersidx = find(labels == i);centroids(i, :) = mean(data(idx, :));endend```以上代码实现了对输入数据data进行Meanshift聚类，其中bandwidth为内核函数的带宽。

MATLAB图像分割算法源代码MATLAB图像分割算法源代码 1.图像反转MATLAB程序实现如下:I=imread('xian.bmp'); J=double(I);J=-J+(256-1); %图像反转线性变换H=uint8(J);subplot(1,2,1),imshow(I); subplot(1,2,2),imshow(H); 2.灰度线性变换MATLAB程序实现如下:I=imread('xian.bmp'); subplot(2,2,1),imshow(I); title('原始图像');axis([50,250,50,200]); axis on; %显示坐标系I1=rgb2gray(I);subplot(2,2,2),imshow(I1); title('灰度图像');axis([50,250,50,200]); axis on; %显示坐标系J=imadjust(I1,[0.1 0.5],[]); %局部拉伸，把[0.1 0.5]内的灰度拉伸为[0 1]subplot(2,2,3),imshow(J); title('线性变换图像[0.1 0.5]');axis([50,250,50,200]); grid on; %显示网格线axis on; %显示坐标系K=imadjust(I1,[0.3 0.7],[]); %局部拉伸，把[0.3 0.7]内的灰度拉伸为[0 1]subplot(2,2,4),imshow(K); title('线性变换图像[0.3 0.7]');axis([50,250,50,200]); grid on; %显示网格线axis on; %显示坐标系3.非线性变换MATLAB程序实现如下:I=imread('xian.bmp'); I1=rgb2gray(I);subplot(1,2,1),imshow(I1); title('灰度图像');axis([50,250,50,200]); grid on; %显示网格线axis on; %显示坐标系J=double(I1); J=40*(log(J+1)); H=uint8(J);subplot(1,2,2),imshow(H);title('对数变换图像');axis([50,250,50,200]);grid on; %显示网格线 axis on; %显示坐标系 4.直方图均衡化MATLAB程序实现如下:I=imread('xian.bmp');I=rgb2gray(I); figure;subplot(2,2,1); imshow(I);subplot(2,2,2); imhist(I);I1=histeq(I); figure;subplot(2,2,1); imshow(I1);subplot(2,2,2);imhist(I1);5.线性平滑滤波器用MATLAB实现领域平均法抑制噪声程序:I=imread('xian.bmp');subplot(231)imshow(I)title('原始图像')I=rgb2gray(I);I1=imnoise(I,'salt & pepper',0.02);subplot(232)imshow(I1)title('添加椒盐噪声的图像')k1=filter2(fspecial('average',3),I1)/255; %进行3*3模板平滑滤波k2=filter2(fspecial('average',5),I1)/255; %进行5*5模板平滑滤波k3=filter2(fspecial('average',7),I1)/255; %进行7*7模板平滑滤波k4=filter2(fspecial('average',9),I1)/255; %进行9*9模板平滑滤波subplot(233),imshow(k1);title('3*3模板平滑滤波');subplot(234),imshow(k2);title('5*5模板平滑滤波');subplot(235),imshow(k3);title('7*7模板平滑滤波');subplot(236),imshow(k4);title('9*9模板平滑滤波'); 6.中值滤波器用MATLAB实现中值滤波程序如下:I=imread('xian.bmp'); I=rgb2gray(I);J=imnoise(I,'salt&pepper',0.02);subplot(231),imshow(I);title('原图像');subplot(232),imshow(J);title('添加椒盐噪声图像'); k1=medfilt2(J); %进行3*3模板中值滤波 k2=medfilt2(J,[5,5]); %进行5*5模板中值滤波k3=medfilt2(J,[7,7]); %进行7*7模板中值滤波 k4=medfilt2(J,[9,9]); %进行9*9模板中值滤波 subplot(233),imshow(k1);title('3*3模板中值滤波'); subplot(234),imshow(k2);title('5*5模板中值滤波');subplot(235),imshow(k3);title('7*7模板中值滤波');subplot(236),imshow(k4);title('9*9模板中值滤波'); 7.用Sobel算子和拉普拉斯对图像锐化:I=imread('xian.bmp'); subplot(2,2,1),imshow(I); title('原始图像');axis([50,250,50,200]); grid on; %显示网格线axis on; %显示坐标系I1=im2bw(I);subplot(2,2,2),imshow(I1); title('二值图像');axis([50,250,50,200]); grid on; %显示网格线axis on; %显示坐标系H=fspecial('sobel'); %选择sobel算子 J=filter2(H,I1); %卷积运算subplot(2,2,3),imshow(J); title('sobel算子锐化图像');axis([50,250,50,200]); grid on; %显示网格线axis on; %显示坐标系h=[0 1 0,1 -4 1,0 1 0]; %拉普拉斯算子J1=conv2(I1,h,'same'); %卷积运算subplot(2,2,4),imshow(J1);title('拉普拉斯算子锐化图像');axis([50,250,50,200]); grid on; %显示网格线axis on; %显示坐标系8.梯度算子检测边缘用MATLAB实现如下:I=imread('xian.bmp'); subplot(2,3,1);imshow(I);title('原始图像');axis([50,250,50,200]); grid on; %显示网格线axis on; %显示坐标系I1=im2bw(I);subplot(2,3,2);imshow(I1);title('二值图像');axis([50,250,50,200]); grid on; %显示网格线axis on; %显示坐标系I2=edge(I1,'roberts'); figure;subplot(2,3,3);imshow(I2);title('roberts算子分割结果');axis([50,250,50,200]); grid on; %显示网格线axis on; %显示坐标系I3=edge(I1,'sobel'); subplot(2,3,4); imshow(I3);title('sobel算子分割结果');axis([50,250,50,200]); grid on; %显示网格线axis on; %显示坐标系I4=edge(I1,'Prewitt'); subplot(2,3,5); imshow(I4);title('Prewitt算子分割结果');axis([50,250,50,200]); grid on; %显示网格线axis on; %显示坐标系9.LOG算子检测边缘用MATLAB程序实现如下:I=imread('xian.bmp'); subplot(2,2,1);imshow(I);title('原始图像');I1=rgb2gray(I);subplot(2,2,2); imshow(I1);title('灰度图像');I2=edge(I1,'log'); subplot(2,2,3); imshow(I2);title('log算子分割结果');10.Canny算子检测边缘用MATLAB程序实现如下:I=imread('xian.bmp');subplot(2,2,1); imshow(I);title('原始图像')I1=rgb2gray(I); subplot(2,2,2); imshow(I1);title('灰度图像');I2=edge(I1,'canny');subplot(2,2,3); imshow(I2);title('canny算子分割结果'); 11.边界跟踪(bwtraceboundary函数) clcclear allI=imread('xian.bmp'); figureimshow(I);title('原始图像');I1=rgb2gray(I); %将彩色图像转化灰度图像 threshold=graythresh(I1); %计算将灰度图像转化为二值图像所需的门限BW=im2bw(I1, threshold); %将灰度图像转化为二值图像 figureimshow(BW);title('二值图像');dim=size(BW);col=round(dim(2)/2)-90; %计算起始点列坐标 row=find(BW(:,col),1); %计算起始点行坐标 connectivity=8;num_points=180;contour=bwtraceboundary(BW,[row,col],'N',connectivity,num_points);%提取边界figureimshow(I1);hold on;plot(contour(:,2),contour(:,1), 'g','LineWidth' ,2);title('边界跟踪图像');12.Hough变换I= imread('xian.bmp'); rotI=rgb2gray(I);subplot(2,2,1);imshow(rotI);title('灰度图像');axis([50,250,50,200]); grid on; axis on;BW=edge(rotI,'prewitt'); subplot(2,2,2);imshow(BW);title('prewitt算子边缘检测后图像');axis([50,250,50,200]); grid on; axis on;[H,T,R]=hough(BW);subplot(2,2,3);imshow(H,[],'XData',T,'YData',R,'InitialMagnification','fit'); title('霍夫变换图');xlabel('\theta'),ylabel('\rho');axis on , axis normal, hold on;P=houghpeaks(H,5,'threshold',ceil(0.3*max(H(:))));x=T(P(:,2));y=R(P(:,1));plot(x,y,'s','color','white');lines=houghlines(BW,T,R,P,'FillGap',5,'MinLength',7);subplot(2,2,4);,imshow(rotI);title('霍夫变换图像检测');axis([50,250,50,200]);grid on;axis on;hold on;max_len=0;for k=1:length(lines)xy=[lines(k).point1;lines(k).point2];plot(xy(:,1),xy(:,2),'LineWidth',2,'Color','green');plot(xy(1,1),xy(1,2),'x','LineWidth',2,'Color','yellow');plot(xy(2,1),xy(2,2),'x','LineWidth',2,'Color','red');len=norm(lines(k).point1-lines(k).point2);if(len>max_len)max_len=len;xy_long=xy;endendplot(xy_long(:,1),xy_long(:,2),'LineWidth',2,'Color','cyan');13.直方图阈值法用MATLAB实现直方图阈值法:I=imread('xian.bmp'); I1=rgb2gray(I);figure;subplot(2,2,1);imshow(I1);title('灰度图像')axis([50,250,50,200]); grid on; %显示网格线axis on; %显示坐标系[m,n]=size(I1); %测量图像尺寸参数 GP=zeros(1,256); %预创建存放灰度出现概率的向量for k=0:255GP(k+1)=length(find(I1==k))/(m*n); %计算每级灰度出现的概率，将其存入GP中相应位置endsubplot(2,2,2),bar(0:255,GP,'g') %绘制直方图 title('灰度直方图') xlabel('灰度值')ylabel('出现概率')I2=im2bw(I,150/255); subplot(2,2,3),imshow(I2); title('阈值150的分割图像')axis([50,250,50,200]); grid on; %显示网格线axis on; %显示坐标系I3=im2bw(I,200/255); % subplot(2,2,4),imshow(I3); title('阈值200的分割图像')axis([50,250,50,200]); grid on; %显示网格线axis on; %显示坐标系14. 自动阈值法:Otsu法用MATLAB实现Otsu算法:clcclear allI=imread('xian.bmp');subplot(1,2,1),imshow(I); title('原始图像')axis([50,250,50,200]); grid on; %显示网格线axis on; %显示坐标系level=graythresh(I); %确定灰度阈值BW=im2bw(I,level); subplot(1,2,2),imshow(BW); title('Otsu法阈值分割图像')axis([50,250,50,200]); grid on; %显示网格线axis on; %显示坐标系15.膨胀操作I=imread('xian.bmp'); %载入图像I1=rgb2gray(I);subplot(1,2,1);imshow(I1);title('灰度图像')axis([50,250,50,200]); grid on; %显示网格线axis on; %显示坐标系se=strel('disk',1); %生成圆形结构元素I2=imdilate(I1,se); %用生成的结构元素对图像进行膨胀subplot(1,2,2);imshow(I2);title('膨胀后图像');axis([50,250,50,200]); grid on; %显示网格线axis on; %显示坐标系16.腐蚀操作MATLAB实现腐蚀操作I=imread('xian.bmp'); %载入图像I1=rgb2gray(I);subplot(1,2,1);imshow(I1);title('灰度图像')axis([50,250,50,200]); grid on; %显示网格线axis on; %显示坐标系se=strel('disk',1); %生成圆形结构元素 I2=imerode(I1,se); %用生成的结构元素对图像进行腐蚀 subplot(1,2,2);imshow(I2);title('腐蚀后图像');axis([50,250,50,200]); grid on; %显示网格线axis on; %显示坐标系17.开启和闭合操作用MATLAB实现开启和闭合操作I=imread('xian.bmp'); %载入图像subplot(2,2,1),imshow(I); title('原始图像');axis([50,250,50,200]); axis on; %显示坐标系I1=rgb2gray(I);subplot(2,2,2),imshow(I1); title('灰度图像');axis([50,250,50,200]); axis on; %显示坐标系se=strel('disk',1); %采用半径为1的圆作为结构元素 I2=imopen(I1,se); %开启操作I3=imclose(I1,se); %闭合操作subplot(2,2,3),imshow(I2); title('开启运算后图像');axis([50,250,50,200]); axis on; %显示坐标系subplot(2,2,4),imshow(I3); title('闭合运算后图像');axis([50,250,50,200]); axis on; %显示坐标系18.开启和闭合组合操作I=imread('xian.bmp'); %载入图像subplot(3,2,1),imshow(I); title('原始图像');axis([50,250,50,200]); axis on; %显示坐标系I1=rgb2gray(I);subplot(3,2,2),imshow(I1); title('灰度图像');axis([50,250,50,200]); axis on; %显示坐标系se=strel('disk',1); I2=imopen(I1,se); %开启操作I3=imclose(I1,se); %闭合操作subplot(3,2,3),imshow(I2); title('开启运算后图像');axis([50,250,50,200]); axis on; %显示坐标系subplot(3,2,4),imshow(I3); title('闭合运算后图像');axis([50,250,50,200]); axis on; %显示坐标系se=strel('disk',1); I4=imopen(I1,se);I5=imclose(I4,se);—闭运算图像 subplot(3,2,5),imshow(I5); %开title('开—闭运算图像');axis([50,250,50,200]); axis on; %显示坐标系I6=imclose(I1,se); I7=imopen(I6,se);subplot(3,2,6),imshow(I7); %闭—开运算图像 title('闭—开运算图像'); axis([50,250,50,200]); axis on; %显示坐标系 19.形态学边界提取利用MATLAB实现如下:I=imread('xian.bmp'); %载入图像subplot(1,3,1),imshow(I); title('原始图像');axis([50,250,50,200]); grid on; %显示网格线axis on; %显示坐标系I1=im2bw(I);subplot(1,3,2),imshow(I1); title('二值化图像');axis([50,250,50,200]); grid on; %显示网格线axis on; %显示坐标系I2=bwperim(I1); %获取区域的周长subplot(1,3,3),imshow(I2); title('边界周长的二值图像');axis([50,250,50,200]); grid on;axis on; 20.形态学骨架提取利用MATLAB实现如下:I=imread('xian.bmp'); subplot(2,2,1),imshow(I); title('原始图像');axis([50,250,50,200]); axis on;I1=im2bw(I);subplot(2,2,2),imshow(I1); title('二值图像');axis([50,250,50,200]); axis on; I2=bwmorph(I1,'skel',1);subplot(2,2,3),imshow(I2); title('1次骨架提取');axis([50,250,50,200]); axis on; I3=bwmorph(I1,'skel',2);subplot(2,2,4),imshow(I3); title('2次骨架提取');axis([50,250,50,200]); axis on; 21.直接提取四个顶点坐标I = imread('xian.bmp'); I = I(:,:,1);BW=im2bw(I);figureimshow(~BW)[x,y]=getpts。

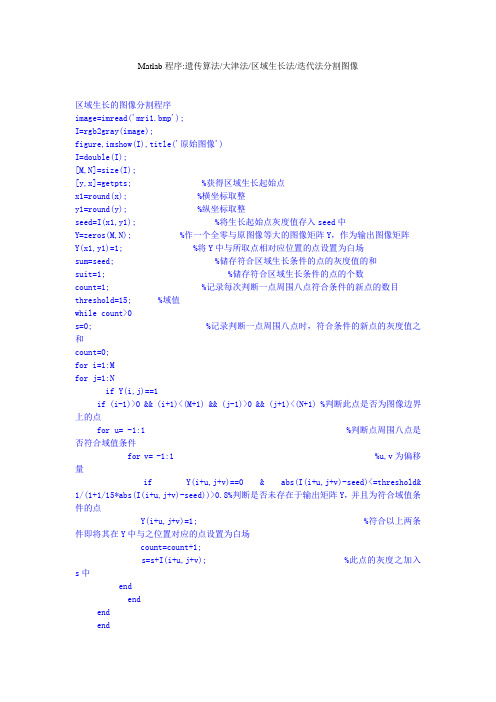

Matlab程序:遗传算法/大津法/区域生长法/迭代法分割图像区域生长的图像分割程序image=imread('mri1.bmp');I=rgb2gray(image);figure,imshow(I),title('原始图像')I=double(I);[M,N]=size(I);[y,x]=getpts; %获得区域生长起始点x1=round(x); %横坐标取整y1=round(y); %纵坐标取整seed=I(x1,y1); %将生长起始点灰度值存入seed中Y=zeros(M,N); %作一个全零与原图像等大的图像矩阵Y，作为输出图像矩阵Y(x1,y1)=1; %将Y中与所取点相对应位置的点设置为白场sum=seed; %储存符合区域生长条件的点的灰度值的和suit=1; %储存符合区域生长条件的点的个数count=1; %记录每次判断一点周围八点符合条件的新点的数目threshold=15; %域值while count>0s=0; %记录判断一点周围八点时，符合条件的新点的灰度值之和count=0;for i=1:Mfor j=1:Nif Y(i,j)==1if (i-1)>0 && (i+1)<(M+1) && (j-1)>0 && (j+1)<(N+1) %判断此点是否为图像边界上的点for u= -1:1 %判断点周围八点是否符合域值条件for v= -1:1 %u,v为偏移量if Y(i+u,j+v)==0 & abs(I(i+u,j+v)-seed)<=threshold& 1/(1+1/15*abs(I(i+u,j+v)-seed))>0.8%判断是否未存在于输出矩阵Y，并且为符合域值条件的点Y(i+u,j+v)=1; %符合以上两条件即将其在Y中与之位置对应的点设置为白场count=count+1;s=s+I(i+u,j+v); %此点的灰度之加入s中endendendendendendendsuit=suit+count; %将n 加入符合点数计数器中sum=sum+s; %将s加入符合点的灰度值总合中seed=sum/suit; %计算新的灰度平均值endfigure,imshow(Y),title('分割后图像')。

医学影像后处理是指对医学图像进行数字化处理和分析，以提取相关信息和改善图像质量的一系列技术和方法。

随着计算机技术的不断发展，基于matlab的医学影像后处理的代码已经成为医学影像处理领域的主流技术之一。

本文将探讨基于matlab的医学影像后处理的代码，包括其应用领域、相关算法和实现方法等内容。

一、应用领域基于matlab的医学影像后处理的代码被广泛应用于医学影像学及临床实践中。

具体包括但不限于以下几个方面：1. 医学图像的增强处理。

利用matlab编写的代码可以对医学图像进行增强处理，提高图像的对比度、清晰度和视觉效果，有利于医生准确诊断病情。

2. 医学图像的分割和识别。

基于matlab的代码可以对医学图像进行分割处理，将图像中的不同组织和器官进行识别和分离，有助于医生对病变区域进行精准定位和分析。

3. 医学图像的三维重建和可视化。

利用matlab编写的代码可以对医学图像进行三维重建和可视化，使医生能够更直观地了解病变的空间分布和形态结构，有助于手术规划和治疗方案的制定。

二、相关算法基于matlab的医学影像后处理的代码涉及多种算法和技术，主要包括但不限于以下几种：1. 图像的滤波算法。

常用的医学图像滤波算法包括均值滤波、中值滤波、高斯滤波等，可以有效去除噪声和增强图像的特征。

2. 区域生长算法。

该算法基于种子点，通过定义生长准则将相邻像素点进行合并，实现医学图像的分割和识别。

3. 边缘检测算法。

常用的边缘检测算法包括Sobel算子、Canny算子等，可以有效提取医学图像中的边缘信息，有助于病变区域的定位和分析。

4. 三维重建算法。

基于matlab的三维重建算法主要包括曲面重建、体绘制和渲染等技术，可以将医学图像转换为三维模型进行可视化和分析。

三、实现方法基于matlab的医学影像后处理的代码的实现方法主要包括以下几个步骤：1. 数据采集和预处理。

首先需要获取医学图像数据，并进行预处理，包括格式转换、去噪等操作，为后续处理做好准备。

matlab 信号分割算法在MATLAB中，信号分割通常是指将信号分割成一系列具有相似特征的片段，这些特征可以是基于时间、频率、能量或其他某些准则。

信号分割算法可以应用于各种场景，比如语音信号处理、音乐分割、生物医学信号分析等。

以下是一些常见的信号分割算法和MATLAB实现方法：1. **基于阈值的信号分割**：这种方法简单地将信号分割成高于或低于某个阈值的片段。

```matlabthresh = 0.5; % 设定阈值为0.5signal =您的信号;segments = (signal > thresh); % 创建一个逻辑数组，大于阈值的位置为1segmented_signal = signal(segments); % 提取分割后的信号片段```2. **基于零交叉点的分割**：零交叉点是指信号在上升和下降过程中穿过零点的位置。

这些点通常用于声音信号的分割。

```matlab[n, signal] = size(您的信号);zeroCrossings = find(diff(signal) > 0) + 1; % 找到上升零交叉点segments = [zeroCrossings(1:end-1) + 1; n]; % 添加最后一个零交叉点segmented_signal = signal(segments); % 提取分割后的信号片段```3. **基于能量的信号分割**：这种方法通过计算信号的能量来进行分割。

能量可以定义为信号的平方和。

```matlabsignal =您的信号;energy = abs(signal).^2; % 计算信号的能量cumulative_energy = cumsum(energy); % 计算累积能量thresh =累积能量/ length(signal); % 设定能量阈值segments = find(cumulative_energy > thresh); % 找到分割点segmented_signal = signal(segments); % 提取分割后的信号片段```4. **基于聚类的信号分割**：聚类算法可以将信号点分成多个组，每个组表示信号的一个分割。

图像分割Matlab代码图像分割Matlab代码 (一)图像边缘检测不同方法比较将Roberts、Sobel、Prewitt、LOG、Canny算子等经典图像分割算法对灰度图像分割的结果进行比较。

Matlab 代码如下:%% 图像边缘检测不同方法比较% Roberts、Sobel、Prewitt、LOG、Canny算子对灰度图像分割的结果比较clc;clear all;close all;f=imread('8_256_lena.bmp','bmp'); subplot(2,3,1);subimage(f);title('原始图像');[g, t]=edge(f,'roberts',[],'both'); subplot(2,3,2);subimage(g);title('Roberts算子对图像分割的结果');[g, t]=edge(f,'sobel',[],'both'); subplot(2,3,3);subimage(g);title('Sobel算子对图像分割的结果');[g, t]=edge(f,'prewitt',[],'both'); subplot(2,3,4);subimage(g);title('Prewitt算子对图像分割的结果');[g, t]=edge(f,'log'); subplot(2,3,5);subimage(g);title('LOG算子对图像分割的结果'); [g, t]=edge(f,'canny'); subplot(2,3,6);subimage(g);title('Canny算子对图像分割的结果');(二)区域生长法分割图像区域生长法分割图像，matlab代码如下: %% 区域生长法分割图像clc;clear all;close all;f=imread('rice_1.bmp','bmp'); % f=imread('rice.png','png'); %f=imread('8_256_lena.bmp','bmp'); subplot(1,2,1);subimage(f);%选择三个种子点seedx=[63, 10, 85];%rice图的生长点seedy=[30, 56, 60];% seedx=[100, 150, 227];%lena图的生长点% seedy=[56, 130, 189];hold onplot(seedx,seedy,'gs','linewidth',1); title('原始图像及种子点位置');f=double(f);markerim=f==f(seedy(1),seedx(1)); for i=2:length(seedx)markerim=markerim|(f==f(seedy(i),seedx(i)));end%3个种子点区域的阈值thresh=[12,6,12];maskim= zeros(size(f));for i=1:length(seedx)g=abs(f-f(seedy(i),seedx(i)))<=thresh(i);maskim=maskim|g;end[g,nr]=bwlabel(imreconstruct(markerim,maskim),8); % g=mat2gray(g);%以灰度级显示，注释掉此行以二值图像显示subplot(1,2,2);subimage(g);title('三个种子点区域生长分割结果');(三)迭代阈值选择法二值化图像与Otsu阈值选择法二值化图像比较迭代阈值选择法二值化图像与Otsu阈值选择法二值化图像比较的matlab代码如下:%% 迭代阈值选择法二值化图像与Otsu阈值选择法二值化图像比较 clc;clear all;close all;f=imread('8_256_lena.bmp','bmp'); subplot(2,2,1);subimage(f);title('原始图像');f=double(f);T=(min(f(:))+max(f(:)))/2; done=false;i=0;while ~doner1=find(f<=T);r2=find(f>T);Tnew=(mean(f(r1))+mean(f(r2)))/2;done=abs(Tnew-T)<1;T=Tnew;i=i+1;endf(r1)=0;f(r2)=1;subplot(2,2,2);subimage(f);title('迭代阈值二值化图像图像');f=imread('8_256_lena.bmp','bmp');subplot(2,2,3);subimage(f);title('原始图像');T=graythresh(f);g=im2bw(f,T);subplot(2,2,4);subimage(g);title('Otsu方法二值化图像');。

matlab 分割三维模型算法一、引言三维模型分割是计算机视觉领域的一个重要问题，它在三维建模、物体识别、医学图像分析等领域都有广泛的应用。

在matlab中，有多种方法可以实现三维模型分割，其中最常见的是基于图像分割算法和深度学习算法。

本文将主要介绍基于图像分割算法的matlab三维模型分割方法。

二、matlab三维模型分割算法1. 基于区域生长的三维模型分割算法区域生长是一种基于相似度测量的图像分割技术，它可以将相邻像素点合并成为一个区域。

在三维模型中，区域生长可以被用来将同一部位的点聚合成为一个整体。

具体实现步骤如下：（1）选取种子点：首先需要选取一个或多个种子点作为起始点。

（2）定义相似度测量标准：根据实际情况定义相似度测量标准。

（3）寻找邻居：以种子点为中心，在周围搜索与之相似的点。

（4）加入到当前区域：如果找到了符合条件的点，则将其加入到当前区域中。

（5）重复上述步骤：不断重复上述步骤，直到不能再添加新的点为止。

2. 基于分水岭算法的三维模型分割算法分水岭算法是一种基于图像梯度的分割技术，它可以将图像中的每个像素点标记为前景或背景。

在三维模型中，分水岭算法可以被用来将不同部位的点分离开来。

具体实现步骤如下：（1）计算梯度：首先需要计算出三维模型中每个像素点的梯度值。

（2）标记种子点：根据需要进行标记，例如将某些像素点标记为前景或背景。

（3）生成高斯金字塔：为了减少计算量，需要对三维模型进行高斯金字塔处理。

（4）生成距离变换图：根据梯度值和种子点位置生成距离变换图。

（5）应用分水岭算法：根据距离变换图应用分水岭算法进行分割。

3. 基于聚类的三维模型分割算法聚类是一种基于相似性度量的数据分类方法，它可以将数据集中相似的数据归为一类。

在三维模型中，聚类可以被用来将同一部位的点聚合成为一个整体。

具体实现步骤如下：（1）选取特征：首先需要选取合适的特征来描述三维模型中的点。

（2）定义相似度测量标准：根据实际情况定义相似度测量标准。

snic超像素分割算法matlab-概述说明以及解释1.引言1.1 概述超像素分割是图像处理领域中的重要研究方向，它将图像分割成具有语义信息的紧凑且连续的图像区域，从而有效减少图像处理的复杂度并提高算法的效率。

SNIC（Simple Non-Iterative Clustering）超像素分割算法是一种流行的超像素分割方法，其具有简单高效的特点，在图像分割任务中取得了不错的效果。

Matlab作为一种强大的科学计算软件，在图像处理领域中有着广泛的应用，能够提供丰富的图像处理工具和函数。

本文将介绍SNIC超像素分割算法及其在Matlab中的实现方法，通过结合两者的优势，对图像进行有效的分割和处理，为图像处理领域的研究和应用提供一种新的思路和解决方案。

文章将从算法原理、Matlab工具和具体实现步骤等方面详细介绍，希望能为读者提供实用的知识和技能。

1.2 文章结构本文主要分为引言、正文和结论三个部分。

在引言部分，将介绍文章的概述，文中将讨论SNIC超像素分割算法在Matlab中的应用。

在正文部分，将详细介绍SNIC超像素分割算法以及Matlab在图像处理中的重要性和应用。

此外，还会介绍SNIC超像素分割算法在Matlab中的具体实现方法。

在结论部分，将对全文进行总结，并展望未来可能的研究方向和发展趋势。

希望通过本文的详细介绍和分析，读者能够更深入地了解SNIC超像素分割算法在Matlab中的应用，并对相关领域的研究有所启发。

1.3 目的本文的目的是介绍SNIC超像素分割算法在图像处理中的应用，并详细探讨该算法在Matlab中的实现方法。

通过对算法原理和实现步骤的解析，读者可以更好地理解超像素分割的概念和技术原理，以及在Matlab 环境下如何实现该算法。

同时，本文旨在展示SNIC超像素分割算法在图像处理领域的重要性和有效性，为相关研究和应用提供参考和借鉴。

通过本文的阐述，希望读者能够掌握SNIC超像素分割算法的基本原理和实现方法，以及在实际应用中的技术要点和注意事项。

数字图像去噪典型算法及matlab实现希望得到大家的指点和帮助图像去噪是数字图像处理中的重要环节和步骤。

去噪效果的好坏直接影响到后续的图像处理工作如图像分割、边缘检测等。

图像信号在产生、传输过程中都可能会受到噪声的污染，一般数字图像系统中的常见噪声主要有：高斯噪声（主要由阻性元器件内部产生）、椒盐噪声（主要是图像切割引起的黑图像上的白点噪声或光电转换过程中产生的泊松噪声）等；目前比较经典的图像去噪算法主要有以下三种：均值滤波算法：也称线性滤波，主要思想为邻域平均法，即用几个像素灰度的平均值来代替每个像素的灰度。

有效抑制加性噪声，但容易引起图像模糊，可以对其进行改进，主要避开对景物边缘的平滑处理。

中值滤波：基于排序统计理论的一种能有效抑制噪声的非线性平滑滤波信号处理技术。

中值滤波的特点即是首先确定一个以某个像素为中心点的邻域，一般为方形邻域，也可以为圆形、十字形等等，然后将邻域中各像素的灰度值排序，取其中间值作为中心像素灰度的新值，这里领域被称为窗口，当窗口移动时，利用中值滤波可以对图像进行平滑处理。

其算法简单，时间复杂度低，但其对点、线和尖顶多的图像不宜采用中值滤波。

很容易自适应化。

Wiener维纳滤波：使原始图像和其恢复图像之间的均方误差最小的复原方法，是一种自适应滤波器，根据局部方差来调整滤波器效果。

对于去除高斯噪声效果明显。

实验一：均值滤波对高斯噪声的效果I=imread('C:\Documents and Settings\Administrator\桌面\1.gif');%读取图像J=imnoise(I,'gaussian',0,0.005);%加入均值为0，方差为0.005的高斯噪声subplot(2,3,1);imshow(I);title('原始图像');subplot(2,3,2); imshow(J);title('加入高斯噪声之后的图像');%采用MATLAB中的函数filter2对受噪声干扰的图像进行均值滤波K1=filter2(fspecial('average',3),J)/255; %模板尺寸为3K2=filter2(fspecial('average',5),J)/255;% 模板尺寸为5K3=filter2(fspecial('average',7),J)/255; %模板尺寸为7K4= filter2(fspecial('average',9),J)/255; %模板尺寸为9subplot(2,3,3);imshow(K1);title('改进后的图像1');subplot(2,3,4); imshow(K2);title('改进后的图像2');subplot(2,3,5);imshow(K3);title('改进后的图像3');subplot(2,3,6);imshow(K4);title('改进后的图像4');PS：filter2用法：filter2用法fspecial函数用于创建预定义的滤波算子，其语法格式为：h = fspecial(type)h = fspecial(type,parameters)参数type制定算子类型，parameters指定相应的参数，具体格式为：type='average'，为均值滤波，参数为n，代表模版尺寸，用向量表示，默认值为[3,3]。

摘要本文从原理和应用效果上对经典的图像分割方法如边缘检测、阈值分割技术和区域增长等进行了分析。

对梯度算法中的Roberts算子、Sobel算子、Prewitt算子、拉普拉斯(Laplacian)算子、LoG(Laplacian-Gauss)算子、坎尼（Canny）算子的分割步骤、分割方式、分割准则相互比较可以看出根据坎尼（Canny）边缘算子的3个准则得出的边缘检测结果最满意。

而阈值分割技术的关键在于阈值的确定，只有阈值确定好了才能有效的划分物体与背景，但这种方法只对于那些灰度分布明显，背景与物体差别大的图像的分割效果才明显。

区域增长的基本思想是将具有相似性质的像素集合起来构成新区域。

与此同时本文还分析了图像分割技术研究的方向。

关键词：图像处理图像分割AbstractThis article analyses the application effect to the classics image segmentation method like the edge examination, territory value division technology, and the region growth and so on.For comparing the Roberts operator, Sobel operator, Prewitt operator, the operator of Laplacian and the operator of LoG(Laplacian-Gauss),Canny operator in gradient algorithm,the step, the way and the standard of the image segmentation,we can find out the three standard of Canny edge operator the edge detection result of reaching most satisfy. And the key point of threshold segmentation lie in fixing the threshold value, it is good to have only threshold value to determine it then can be effective to divide object and background,but this kind of method is good to those gray scales,the big difference image effect between the background and obiect. The basic idea of area is to form the new region from similar nature.And also, this paper analyses the research direction of image segmentation technology at the same time.Key words: image processing image segmentation operator目录（一般目录要求最多是三级目录，不要出现四级目录）第一章绪论 (1)1.1数字图像处理的基本特点 (1)1.1.1数字图像处理的信息大多是二维信息，处理信息量很大（三级标题有问题）1 1.1.2数字图像处理占用的频带较宽 (2)1.1.3数字图像中各个像素是不独立的，其相关性大 (2)1.1.4作合适的假定或附加新的测量 (2)1.1.5数字图像处理后的图像受人的因素影响较大 (2)1.2数字图像处理的优点 (2)1.2.1再现性好 (2)1.2.2处理精度高 (3)1.2.3适用面宽 (3)1.2.4灵活性高 (3)1.3数字图像处理的应用 (4)1.3.1航天和航空技术方面的应用 (4)1.3.2生物医学工程方面的应用 (5)1.3.3通信工程方面的应用 (5)1.3.4工业和工程方面的应用 (5)1.3.5军事公安方面的应用 (5)1.3.6文化艺术方面的应用 (6)1.4数字图像分割技术的发展概况 (6)1.4.1 基于分形的图像分割技术 (6)1.4.2 基于神经网络的图像分割技术 (7)1.5本文的主要流程图 (8)第二章数字图像处理的处理方式 (9)2.1图像变换 (9)2.2图像编码压缩 (9)2.3图像增强和复原 (9)2.4图像分割 (9)2.5图像描述 (10)2.6图像分类（识别） (10)第三章 MATLAB平台及其开发环境 (11)3.1.MATLAB的组成 (11)3.1.1MATLAB主要有以下几个部分 (11)a.数值计算功能 (12)b.符号计算功能 (12)c.数据分析功能 (12)d.动态仿真功能 (12)e.程序借口功能 (13)f.文字处理功能 (13)3.2MATLAB的特点 (13)3.2.1功能强大，可扩展性强 (13)3.2.2界面友好，编程效率高 (14)3.2.3图像功能，灵活且方便 (14)3.3MATLAB在图像处理中的应用 (14)第四章图像分割概念及算法研究 (16)4.1图像分割的基本概念 (16)4.1.1图像分割定义 (16)4.2边缘检测方法（4.1和4.2之间不是并行关系） (17)4.2.1边缘检测概述 (17)4.2.2边缘检测梯度算法 (19)a.梯度边缘检测算法基本步骤及流程图 (19)b.Robert算子 (20)c.Sobel算子 (21)d.Prewitt算子 (21)4.2.3拉普拉斯（Laplacian）算子 (22)4.2.4LoG(Laplacian-Gauss)算子 (24)4.2.5坎尼（Canny）算子 (25)4.3灰度阈值分割 (27)4.3.1阈值分割介绍 (28)a.阈值化分割原则 (28)b.阈值分割算法分类 (29)4.3.2全局阈值 (30)a.极小值点阈值 (31)b.最优阈值 (31)c.迭代阈值分割 (33)4.3.3动态阈值 (34)a.阈值插值 (35)b.水线阈值算法 (35)4.4区域分割 (37)4.4.1区域生长的基本原理、步骤及流程图 (37)4.4.2生长准则和过程 (40)a.灰度差准则 (40)b.灰度分布统计准则 (41)c.区域形状准则 (42)4.4.3分裂合并 (43)第五章总结 (45)5.1对于图像边缘检测的分析 (45)5.2对于图像阈值分割的分析 (45)5.3对于图像区域分割的分析 (46)5.4改进意见（改进可另外做为一章比如说某某算法等的若干改进等，不要放入总结一章中）（总结是对整篇文章的一个概述，应该是写比如得出些什么结论，一些算法间比较等相关问题。

Canny边缘分割clc;a = imread('1.bmp');a=rgb2gray(a); % 选取的是jpg格式的图片，试用要进行灰度处理imshow(a);title('灰度图');ffta = fft2(a); % 获取2维离散傅里叶变化后的图像，保存到fftIsffta = fftshift(ffta); % 将傅里叶变化的中心移到图像中心，保存到sfftIRR = real(sffta); % 取实部II = imag(sffta); % 取虚部A = sqrt(RR.^2 + II.^2); % 计算频谱幅值A = (A - min(min(A)))/(max(max(A)) - min(min(A)))*225; % 灰度拉升，将变换后的图像拉升到0~255区间b=edge(a,'canny',[0.03,0.06]); %灰度图的边缘提取c=edge(a,'canny',[0.05,0.1]);d=edge(a,'canny',[0.05,0.1],2);figure;subplot(1,3,1),imshow(b), axis on;title('canny 阈值=0.02');subplot(1,3,2),imshow(c), axis on;title('canny 阈值=0.07');subplot(1,3,3),imshow(d),axis on;title('默认');figure;imshow(A);title('频谱图');Soble算子-阈值不同时的边缘分割a = imread('1.bmp');a=rgb2gray(a); % 灰度处理b=edge(a,'sobel',0.02);c=edge(a,'sobel',0.07);[d,e]=edge(a,'sobel');subplot(1,3,1),imshow(b), axis on;title('sobel 阈值=0.02');subplot(1,3,2),imshow(c), axis on;title('sobel 阈值=0.07')subplot(1,3,3),imshow(d),axis on;title('默认');四种算子的边缘分割I=imread('1.bmp');I=rgb2gray(I);imshow(I);title('原始图像');BW1=edge(I,'Roberts ',0.3); %edge调用Roberts为检测算子判别阈值为0.3 figure,imshow(BW1);title( '阈值为0.3的Roberts算子边缘检测图像');BW2=edge(I, 'sobel ',0.3); %edge调用sobel为检测算子判别阈值为0.3 figure,imshow(BW2);title( '阈值为0.3的sobel算子边缘检测图像');BW3=edge(I,'Prewitt ',0.3); %edge调用Prewitt为检测算子判别阈值为0.3 figure,imshow(BW3);title( '阈值为0.3的Prewitt算子边缘检测图像');BW4= edge(I,'Canny',0.3) ;%edge调用Canny为检测算子判别阈值为0.3 figure,imshow(BW4);title( '阈值为0.3的Canny算子边缘检测图像');A=BW1(x,y);B=BW2(x,y);C=BW3(x,y);D=BW4(x,y);E=A+B+C+D;figure,imshow(E);title( 'jia');LOG算子边缘分割I=imread ('1.bmp');I=rgb2gray(I);BW1=edge(I,'log',0.00);figure,imshow(BW1);title('阈值为0.00的LOG算子边缘检测图像');BW11=edge(I,'log',0.01);figure,imshow(BW11);title('阈值为0.01的LOG算子边缘检测图像');BW2= edge(I,'log',0.03);figure,imshow(BW2);title('阈值为0.03的LOG算子边缘检测图像');BW22= edge(I,'log',0.05);figure,imshow(BW22);title('阈值为0.05的LOG算子边缘检测图像');加噪后均值滤波clc;img=imread('1.bmp');img_0=rgb2gray(img);img_1=imnoise(img_0,'salt & pepper',0.02);img_2=medfilt2(img_1);subplot(2,2,1);imshow(img);title('原始图像');subplot(2,2,2);imshow(img_1);title('加入噪声后图像'); subplot(2,2,3);imshow(img_2);title('中值滤波后图像');加噪声后中值滤波clc;img=imread('1.bmp');img_0=rgb2gray(img);img_1=imnoise(img_0,'salt & pepper',0.02);img_2=medfilt2(img_1);subplot(2,2,1);imshow(img);title('原始图像');subplot(2,2,2);imshow(img_1);title('加入噪声后图像'); subplot(2,2,3);imshow(img_2);title('中值滤波后图像');阈值分割clc;A=imread('1.bmp');figuresubplot(1,5,1),imshow(A);title('原图像')B=im2bw(A,91/255);subplot(1,5,2),imshow(B);title('阈值91的图像')C=im2bw(A,71/255);subplot(1,5,3),imshow(C);title('阈值71的图像')双重处理A=imread('1.bmp');figure,B=rgb2gray(A);C=imnoise(B,'salt & pepper',0.02);D=medfilt2(B);subplot(2,2,1)imshow(A)title('原始图像')subplot(2,2,2)imshow(D)title('中值滤波')E=im2bw(D,91/255);subplot(2,2,3),imshow(E);title('阈值91的中值滤波图像'), F=im2bw(D,71/255);subplot(2,2,4),imshow(F);title('阈值71的中值滤波图像'),。

matlab regiongrowing函数源码引言概述：
Matlab是一种广泛应用于科学计算和工程领域的编程语言和开发环境。

其中，regiongrowing函数是Matlab中用于图像分割的重要函数之一。

本文将详细介绍regiongrowing函数的源码，并解释其实现原理和应用。

正文内容：
1. regiongrowing函数的功能
1.1 基本功能
1.2 扩展功能
2. regiongrowing函数的实现原理
2.1 区域生长算法
2.2 阈值选择策略
2.3 邻域定义
3. regiongrowing函数的应用
3.1 图像分割
3.2 特定区域提取
3.3 目标检测
4. regiongrowing函数的使用示例
4.1 函数调用
4.2 参数设置
4.3 结果展示
5. regiongrowing函数的优化方法
5.1 并行计算
5.2 邻域优化
5.3 阈值自适应
总结：
在本文中，我们详细介绍了Matlab中的regiongrowing函数的源码，包括其功能、实现原理、应用和优化方法。

regiongrowing函数在图像分割、特定区域提取和目标检测等领域具有广泛的应用。

通过合理设置参数和优化算法，可以提高函数的效率和准确性。

希望本文对读者理解和使用regiongrowing函数有所帮助。

matlab二值化分割代码
以下是一个简单的 MATLAB 代码示例，用于对图像进行二值化分割：
matlab.
% 读取图像。

img = imread('your_image.jpg');
% 将图像转换为灰度图像。

gray_img = rgb2gray(img);
% 使用Otsu方法进行图像二值化。

level = graythresh(gray_img);
bw_img = imbinarize(gray_img,level);
% 显示原始图像和二值化图像。

subplot(1,2,1), imshow(gray_img), title('Original Image');
subplot(1,2,2), imshow(bw_img), title('Binary Image');
在这个示例中，首先使用 `imread` 函数读取图像，然后使用`rgb2gray` 函数将图像转换为灰度图像。

接下来，使用
`graythresh` 函数确定阈值，并使用 `imbinarize` 函数将灰度图像转换为二值化图像。

最后，使用 `subplot` 和 `imshow` 函数显示原始图像和二值化图像。

需要注意的是，这只是一个简单的二值化分割示例。

实际应用中可能需要根据具体的图像特征和要求进行参数调整和算法优化。

一、引言在计算机视觉和图像处理领域，对彩色车牌的字符进行切割是一个重要的问题。

在实际应用中，比如车牌识别系统中，准确地将车牌上的字符进行切割可以为后续的字符识别提供可靠的输入。

而MATLAB作为一种强大的科学计算软件，其丰富的图像处理工具和灵活的编程环境使得它成为了许多研究者和工程师处理图像问题的首选工具。

本文将介绍MATLAB对彩色车牌字符切割的代码实现方法。

二、彩色车牌图像预处理1. 车牌图像的读取在MATLAB中，可以使用imread函数读取彩色车牌图像，将其存储为一个三维的数组，分别表示红、绿、蓝三个通道的像素值。

2. 图像的灰度化对于彩色车牌图像，我们首先需要将其转换为灰度图像，可以使用rgb2gray函数来实现。

3. 图像的二值化我们可以对灰度图像进行二值化处理，将车牌字符部分变为白色，背景部分变为黑色。

可以使用im2bw函数并调节合适的阈值来实现。

三、车牌字符的定位1. 边缘检测在得到车牌图像的二值图像之后，可以利用MATLAB提供的边缘检测函数，比如edge函数对图像进行边缘检测，以便后续的字符定位。

2. 车牌区域的定位利用边缘检测的结果，我们可以利用MATLAB提供的连通区域分析函数，比如bwconp函数来对车牌区域进行定位，并将其提取出来。

3. 车牌字符的切割在得到车牌区域之后，可以利用MATLAB提供的图像处理函数，比如imcrop函数来对车牌区域进行字符切割，得到单独的字符图像。

四、代码实现以下是MATLAB对彩色车牌字符切割的代码实现：```读取彩色车牌图像I = imread('car_plate.jpg');将图像转换为灰度图像I_gray = rgb2gray(I);对灰度图像进行二值化处理I_bw = im2bw(I_gray, 0.5);对二值图像进行边缘检测I_edge = edge(I_bw, 'sobel');进行连通区域分析cc = bwconp(I_edge);对车牌区域进行切割plate_region = regionprops(cc, 'BoundingBox');for i = 1:cc.NumObjects切割字符区域character_image = imcrop(I_gray,plate_region(i).BoundingBox);保存字符图像imwrite(character_image, ['character' num2str(i) '.jpg']);end```五、实验结果经过以上步骤，我们可以得到彩色车牌字符切割的结果，得到单独的字符图像，为后续的字符识别提供了可靠的输入。

FCM图像分割算法function fcmapp(file, cluster_n)% FCMAPP% fcmapp(file, cluter_n) segments a image named file using the algorithm% FCM.% [in]% file: the path of the image to be clustered.% cluster_n: the number of cluster for FCM.eval(['info=imfinfo(''',file, ''');']);switch info.ColorTypecase 'truecolor'eval(['RGB=imread(''',file, ''');']);% [X, map] = rgb2ind(RGB, 256);I = rgb2gray(RGB);clear RGB;case 'indexed'eval(['[X, map]=imread(''',file, ''');']);I = ind2gray(X, map);clear X;case 'grayscale'eval(['I=imread(''',file, ''');']);end;I = im2double(I);filename = file(1 : find(file=='.')-1);data = reshape(I, numel(I), 1);tic[center, U, obj_fcn]=fcm(data, cluster_n);elapsedtime = toc;%eval(['save(', filename, int2str(cluster_n),'.mat'', ''center'', ''U'', ''obj_fcn'', ''elapsedtime'');']); fprintf('elapsedtime = %d', elapsedtime);maxU=max(U);temp = sort(center, 'ascend');for n = 1:cluster_n;eval(['cluster',int2str(n), '_index = find(U(', int2str(n), ',:) == maxU);']);index = find(temp == center(n));switch indexcase 1color_class = 0;case cluster_ncolor_class = 255;otherwisecolor_class = fix(255*(index-1)/(cluster_n-1));endeval(['I(cluster',int2str(n), '_index(:))=', int2str(color_class),';']);end;filename = file(1:find(file=='.')-1);I = mat2gray(I);%eval(['imwrite(I,', filename,'_seg', int2str(cluster_n), '.bmp'');']);imwrite(I, 'temp\tu2_4.bmp','bmp');imview(I);function fcmapp(file, cluster_n)% FCMAPP% fcmapp(file, cluter_n) segments a image named file using the algorithm% FCM.% [in]% file: the path of the image to be clustered.% cluster_n: the number of cluster for FCM.eval(['info=imfinfo(''',file, ''');']);switch info.ColorTypecase 'truecolor'eval(['RGB=imread(''',file, ''');']);% [X, map] = rgb2ind(RGB, 256);I = rgb2gray(RGB);clear RGB;case 'indexed'eval(['[X, map]=imread(''',file, ''');']);I = ind2gray(X, map);clear X;case 'grayscale'eval(['I=imread(''',file, ''');']);end;I = im2double(I);filename = file(1 : find(file=='.')-1);data = reshape(I, numel(I), 1);tic[center, U, obj_fcn]=fcm(data, cluster_n);elapsedtime = toc;%eval(['save(', filename, int2str(cluster_n),'.mat'', ''center'', ''U'', ''obj_fcn'', ''elapsedtime'');']); fprintf('elapsedtime = %d', elapsedtime);maxU=max(U);temp = sort(center, 'ascend');for n = 1:cluster_n;eval(['cluster',int2str(n), '_index = find(U(', int2str(n), ',:) == maxU);']);index = find(temp == center(n));switch indexcase 1color_class = 0;case cluster_ncolor_class = 255;otherwisecolor_class = fix(255*(index-1)/(cluster_n-1));endeval(['I(cluster',int2str(n), '_index(:))=', int2str(color_class),';']); end;filename = file(1:find(file=='.')-1);I = mat2gray(I);%eval(['imwrite(I,', filename,'_seg', int2str(cluster_n), '.bmp'');']); imwrite(I, 'r.bmp');imview(I);主程序1ImageDir='.\';%directory containing the images%path('..') ;%cmpviapath('..') ;img=im2double(imresize(imread([ImageDir '12.png']),2)) ;figure(1) ; imagesc(img) ; axis image[ny,nx,nc]=size(img) ;imgc=applycform(img,makecform('srgb2lab')) ;d=reshape(imgc(:,:,2:3),ny*nx,2) ;d(:,1)=d(:,1)/max(d(:,1)) ; d(:,2)=d(:,2)/max(d(:,2)) ;%d=d ./ (repmat(sqrt(sum(d.^2,2)),1,3)+eps()) ;k=4 ; % number of clusters%[l0 c] = kmeans(d, k,'Display','iter','Maxiter',100);[l0 c] = kmeans(d, k,'Maxiter',100);l0=reshape(l0,ny,nx) ;figure(2) ; imagesc(l0) ; axis image ;%c=[ 0.37 0.37 0.37 ; 0.77 0.73 0.66 ; 0.64 0.77 0.41 ; 0.81 0.76 0.58 ; ...%0.85 0.81 0.73 ] ;%c=[0.99 0.76 0.15 ; 0.55 0.56 0.15 ] ;%c=[ 0.64 0.64 0.67 ; 0.27 0.45 0.14 ] ;%c=c ./ (repmat(sqrt(sum(c.^2,2)),1,3)+eps()) ;% Data termDc=zeros(ny,nx,k) ;for i=1:k,dif=d-repmat(c(i,:),ny*nx,1) ;Dc(:,:,i)= reshape(sum(dif.^2,2),ny,nx) ;end ;% Smoothness termSc=(ones(k)-eye(k)) ;% Edge termsg = fspecial('gauss', [13 13], 2);dy = fspecial('sobel');vf = conv2(g, dy, 'valid');Vc = zeros(ny,nx);Hc = Vc;for b=1:nc,Vc = max(Vc, abs(imfilter(img(:,:,b), vf, 'symmetric')));Hc = max(Hc, abs(imfilter(img(:,:,b), vf', 'symmetric'))); endgch=char;gch = GraphCut('open', 1*Dc, Sc,exp(-5*Vc),exp(-5*Hc)); [gch l] = GraphCut('expand',gch);gch = GraphCut('close', gch);label=l(100,200) ;lb=(l==label) ;lb=imdilate(lb,strel('disk',1))-lb ;figure(3) ; image(img) ; axis image ; hold on ;contour(lb,[1 1],'r') ; hold off ; title('no edges') ;figure(4) ; imagesc(l) ; axis image ; title('no edges') ;gch = GraphCut('open', Dc, 5*Sc,exp(-10*Vc),exp(-10*Hc)); [gch l] = GraphCut('expand',gch);gch = GraphCut('close', gch);lb=(l==label) ;lb=imdilate(lb,strel('disk',1))-lb ;figure(5) ; image(img) ; axis image ; hold on ;contour(lb,[1 1],'r') ; hold off ; title('edges') ;figure(6) ; imagesc(l) ; axis image ; title('edges') ;主程序2I = imread( '12.png' );I = rgb2gray(I);subplot(5,3,1),imshow(I);k=medfilt2(I,[5,5]);subplot(5,3,2),imshow(k);title('5*5中值滤波图像');%f=imread('tuxiang1.tif');%subplot(1,2,1),imshow(f);%title('原图像');g1=histeq(k,256);subplot(5,3,3),imshow(g1);title('直方图匹配');%g2=histeq(k2,256);%subplot(2,2,2),imshow(g2);%title('5*5直方图匹配');%k=medfilt2(f,[5,5]);%k2=medfilt2(f,[5,5]);%j=imnoise(f,'gaussian',0,0.005);%subplot(1,3,3),imshow(k2);%title('5*5中值滤波图像');hy = fspecial( 'sobel' );hx = hy;Iy = imfilter(double(g1), hy, 'replicate' );Ix = imfilter(double(g1), hx, 'replicate' );gradmag = sqrt(Ix.^2 + Iy.^2);subplot(5,3,4), imshow(gradmag,[ ]), title( 'gradmag' );L = watershed(gradmag);Lrgb = label2rgb(L);subplot(5,3,5), imshow(Lrgb), title( 'Lrgb' );se = strel( 'disk' , 9);Io = imopen(g1, se);subplot(5,3,6), imshow(Io), title( 'Io' )Ie = imerode(g1, se);Iobr = imreconstruct(Ie, g1);subplot(5,3,7), imshow(Iobr), title( 'Iobr' );Ioc = imclose(Io, se);subplot(5,3,8), imshow(Ioc), title( 'Ioc' );Iobrd = imdilate(Iobr, se);Iobrcbr = imreconstruct(imcomplement(Iobrd), imcomplement(Iobr)); Iobrcbr = imcomplement(Iobrcbr);subplot(5,3,9), imshow(Iobrcbr), title( 'Iobrcbr' );fgm = imregionalmax(Iobrcbr);subplot(5,3,10), imshow(fgm), title( 'fgm' );I2 = g1; I2(fgm) = 255;subplot(5,3,11),imshow(I2), title( 'fgm superimposed on original image' );se2 = strel(ones(5,5)); I3 = g1; I3(fgm) = 255;subplot(5,3,12) ,imshow(I3);title( 'fgm4 superimposed on original image' );bw = im2bw(Iobrcbr, graythresh(Iobrcbr));subplot(5,3,13) , imshow(bw), title( 'bw' );D = bwdist(bw); DL = watershed(D);bgm = DL == 0;subplot(5,3,14) , imshow(bgm), title( 'bgm' );gradmag2 = imimposemin(gradmag, bgm | fgm);L = watershed(gradmag2);I4 = g1;I4(imdilate(L == 0, ones(3, 3)) | bgm | fgm) = 255;figure, imshow(I4);title( 'Markers and object boundaries superimposed on original image' ); Lrgb = label2rgb(L, 'jet' , 'w' , 'shuffle' );figure, imshow(Lrgb);title( 'Lrgb' );figure, imshow(I), hold onhimage = imshow(Lrgb);set(himage, 'AlphaData' , 0.3);title( 'Lrgb superimposed transparently on original image' );。
