No-9-2电力电子技术-ch1,2习题

电力电子技术试题及答案一、单项选择题（每题2分，共20分）1. 电力电子技术主要研究的是（）。

A. 电力系统的运行与控制B. 电力系统的规划与设计C. 电力电子器件及其应用D. 电力系统的保护与自动化答案：C2. 下列哪个不是电力电子技术中常用的电力电子器件？（）A. 晶闸管B. 绝缘栅双极晶体管C. 继电器D. 功率场效应晶体管答案：C3. 电力电子变换器的主要功能是（）。

A. 功率放大B. 电压变换C. 电流变换D. 以上都是答案：D4. 电力电子技术在以下哪个领域应用最为广泛？（）A. 通信技术B. 电力系统C. 计算机技术D. 机械制造答案：B5. 晶闸管的导通条件是（）。

A. 阳极电压高于阴极电压B. 门极电压高于阳极电压C. 阳极电流大于阴极电流D. 门极电流大于零答案：D二、多项选择题（每题3分，共15分）1. 电力电子技术在以下哪些领域有应用？（）A. 电力系统B. 交通系统C. 工业自动化D. 家用电器答案：ABCD2. 电力电子变换器可以实现以下哪些功能？（）A. 交直流转换B. 直流电压变换C. 交流电压变换D. 功率因数校正答案：ABCD3. 下列哪些是电力电子技术中常用的控制方式？（）A. 脉宽调制B. 脉冲频率调制C. 恒压控制D. 恒流控制答案：ABD三、填空题（每题2分，共10分）1. 电力电子技术中，______是一种常用的交流-直流变换器。

答案：整流器2. 电力电子器件的开关特性决定了其在______电路中的应用。

答案：开关电源3. 电力电子技术在______领域可以实现能量的高效转换。

答案：新能源4. 电力电子变换器的输出电压与输入电压之间的关系可以通过______实现控制。

答案：调制技术5. 电力电子技术在______系统中可以实现对电机的精确控制。

答案：伺服驱动四、简答题（每题5分，共20分）1. 简述电力电子技术在电力系统中的应用。

答案：电力电子技术在电力系统中的应用主要包括电力系统的稳定控制、电能质量的改善、电力系统的自动化管理、以及电力系统的保护等。

电力电子技术习题（附参考答案）一、单选题（共20题，每题1分，共20分）1、单相全控桥式整流电路电阻性负载中，控制角的最大移相范围是（）A、150°B、180°C、120°D、90°正确答案：B2、电流型三相桥式逆变电路，120°导通型，则在任一时刻开关管导通的个数是不同相的上、下桥臂( )。

A、共三只B、共四只C、各一只D、各二只正确答案：C3、单相全控桥式整流电路大电感性负载中，控制角的最大移相范围是（）A、180°B、90°C、120°D、150°正确答案：B4、对于升降压直流斩波器，当其输出电压小于其电源电压时，有（）。

A、α无法确定B、0.5<α<1C、0<α<0.5D、以上说法均是错误的正确答案：C5、为了防止逆变失败，最小逆变角限制为（），单位为度。

A、30～35B、20～25C、10～15D、40～45正确答案：A6、已经导通的晶闸管的可被关断的条件是流过晶闸管的电流（）A、减小至维持电流以下B、减小至擎住电流以下C、减小至门极触发电流以下D、减小至5A以下正确答案：A7、电力电子器件一般工作在（）状态A、开关B、放大C、开关和放大D、其他正确答案：A8、在晶闸管整流电路中，变压器二次侧所供给的有功功率P＝（）A、I2RdB、I2dRdC、UIdD、U2Id正确答案：D9、正弦波脉冲宽度调制英文缩写是（）。

A、PWMB、PAMC、SPWMD、SPAM正确答案：C10、在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区内的信号是（）A、干扰信号和触发信号B、干扰信号C、触发电流信号D、触发电压信号正确答案：B11、当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在（）A、关断状态B、饱和状态C、不定D、导通状态正确答案：A12、单相全控桥式整流大电感负载电路中，控制角α的移相范围是（）A、0度-90度B、0度C、90度-180度D、180度-360度正确答案：A13、IGBT属于（）控制型元件。

电力电子技术课后复习题（全面）1、电力电子技术是一种利用电力电子器件对电能进行控制、转换、和传输的技术。

2、电力电子技术包括电力电子器件、电路和控制三大部分。

3、电力电子技术的基本转换形式和功能：整流电路----AC/DC----整流器直流斩波----DC/DC----斩波器逆变电路----DC/AC----逆变器交流电路----AC/AC----变频器4、电力电子器件是指在可直接用于处理电能的主电路中，实现电能的变换或控制的电子器件。

5、广义上，电力电子器件也可分为电真空器件和半导体器件。

6、按照器件能够被控制电路信号所控制的程度的程度进行分类：不可控器件---------电力二极管（功率二极管PD）半控型器件---------晶闸管(SCR)全控型器件---------电力晶体管（GTR）7、全控型器件也称自关断器件。

代表元件：门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应晶体管（MOSFET）、绝缘栅双极晶体管（IGBT）。

8、按照驱动电路加在器件控制端和公共端之间信号的性质进行分类：电流驱动型：晶闸管、门极可关断晶闸管、电力晶体管等。

电压驱动型：电力场效应晶体管、绝缘栅双极晶体管等。

9、按照器件内部电子和空穴两种载流子参与导电的情况分类：双极型器件:电力二极管、晶闸管、门极可关断晶闸管、电力晶体管单极型器件：电力场效应晶体管。

复合型器件：绝缘栅双极晶体管。

10、功率二极管（PD）又称电力二极管，也称半导体整流器。

其基本结构与普通二极管一样。

有螺栓型和平板型两种封装。

正平均电流I F(A V): 电流最大有效值I 11．功率二极管的测试：用万用表的Rx100或Rx1测量。

【注】严禁用兆欧表测试功率二极管。

选择二极管时要考虑耗散功率。

不可控器件------功率二极管（电力二极管）12、功率二极管的主要类型：普通二极管、快速恢复二极管、肖特基二极管。

13、半控型器件----晶闸管（SCR）是硅晶体闸流管的简称，又称为可控硅整流器。

《电力电子技术》习题及解答第1章思考题与习题1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。

导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A决定。

1.2晶闸管的关断条件是什么?如何实现?晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A减小，I A下降到维持电流I H以下时，晶闸管内部建立的正反馈无法进行。

进而实现晶闸管的关断，其两端电压大小由电源电压U A决定。

1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H会减小，正向转折电压和反向击穿电压随温度升高而减小。

1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g=0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。

1.5请简述晶闸管的关断时间定义。

答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。

即gr rr q t t t +=。

1.6试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。

1.7请简述光控晶闸管的有关特征。

答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。

主要用于高压大功率场合。

1.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题1.8所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题1.8答：（a ）因为H A I mA K V I <=Ω=250100，所以不合理。

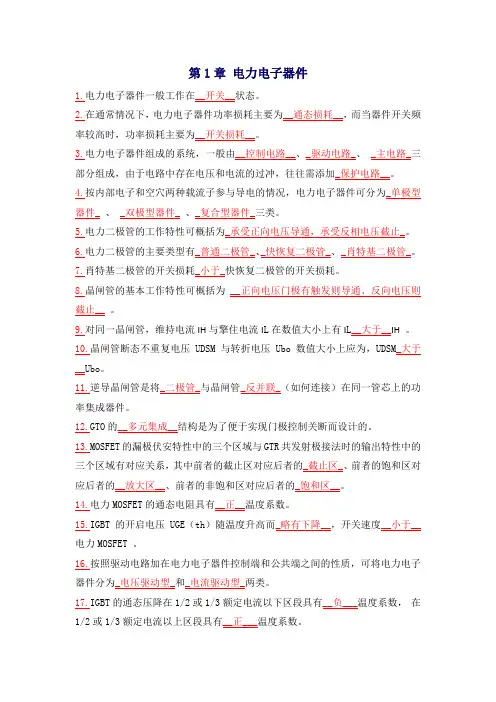

第1章电力电子器件1.电力电子器件一般工作在__开关__状态。

2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高时，功率损耗主要为__开关损耗__。

3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、_主电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路__。

4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_、_双极型器件_、_复合型器件_三类。

5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。

6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、_肖特基二极管_。

7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。

8.晶闸管的基本工作特性可概括为__正向电压门极有触发则导通、反向电压则截止__。

9.对同一晶闸管，维持电流IH与擎住电流I L在数值大小上有I L__大于__IH。

10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。

11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。

12.GTO的__多元集成__结构是为了便于实现门极控制关断而设计的。

13.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。

14.电力MOSFET的通态电阻具有__正__温度系数。

15.IGBT 的开启电压UGE（th）随温度升高而_略有下降__，开关速度__小于__电力MOSFET 。

16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。

17.IGBT的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数，在1/2或1/3额定电流以上区段具有__正___温度系数。

《电力电子技术》练习题一、填空题(每空1分，共５０分)1、对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L________I H。

2、功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________。

3、晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为，U DSM________U BO。

4、电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于________，设U2为相电压有效值。

5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差________。

6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值________。

7、晶闸管串联时，给每只管子并联相同阻值的电阻R是________措施。

8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有________二种方式。

9、抑制过电压的方法之一是用________吸收可能产生过电压的能量，并用电阻将其消耗。

10、180°导电型电压源式三相桥式逆变电路，其换相是在________的上、下二个开关元件之间进行。

11、改变SPWM逆变器中的调制比，可以改变________的幅值。

12、为了利于功率晶体管的关断，驱动电流后沿应是________。

13、恒流驱动电路中抗饱和电路的主要作用是________。

14、功率晶体管缓冲保护电路中的二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合15、晶闸管门极触发刚从断态转入通态即移去触发信号，能维持通态所需要的最小阳极电流，称为______。

16、晶闸管的额定电压为断态重复峰值电压U DRm和反向重复峰值电压U RRm中较______的规化值。

17、普通晶闸管的额定电流用通态平均电流值标定，双向晶闸管的额定电流用_____标定。

18、晶闸管的导通条件是：晶闸管______和阴极间施加正向电压，并在______和阴极间施加正向触发电压和电流（或脉冲）。

电力电子技术2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。

2.电力二极管在P 区和N 区之间多了一层低掺杂N 区，也称漂移区。

低掺杂N 区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N 区就可以承受很高的电压而不被击穿。

2-2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：uAK>0且uGK>0。

2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸由导通变为关断， 可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。

解：a) I d1= I 1= b) I d2= I 2=c) I d3= I 3=2-5上题中如果不考虑安全裕量,问100A 的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A 的晶闸管，允许的电流有效值I=157A,由上题计算结果知 a) I m1A, I m2 I d2c) I m3=2I=314 I d3= 2-6 GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益和，由普通晶阐管的分析可得，是器件临界导通的条件。

《电力电子技术》课程习题集一、单选题1.晶闸管内部有（）PN结。

A、一个B、二个C、三个D、四个2.电力二极管内部有（）个PN结。

A、一个B、二个C、三个D、四个3.双向晶闸管是用于交流电路中的，其外部有（）电极。

A、一个B、两个C、三个D、四个4.比较而言，下列半导体器件中开关速度最快的是（）。

A、GTOB、GTRC、MOSFETD、SR5.下列半导体器件中属于电流型控制器件的是（）A、GTRB、MOSFETC、IGBTD、SR6.比较而言，下列半导体器件中开关速度最慢的是（）。

A、GTOB、GTRC、MOSFETD、IGBT7.下列半导体器件中属于电压型控制器件的是（）。

A、GTOB、GTRC、MOSFETD、SR8.压敏电阻在晶闸管整流电路中主要是用来作（）。

A、分流B、降压C、过电压保护D、过电流保护9.晶闸管两端并联一个RC电路的作用是（）。

A、分流B、降压C、过电压保护D、过电流保护10.普通晶闸管的通态电流（额定电流）是用电流的（）来表示的。

A、有效值B、最大值C、平均值D、最小值11.晶闸管在电路中的门极正向偏压（）愈好。

A、愈大B、愈小C、不变D、为零12.快速熔断器在晶闸管整流电路中主要是用来作（）。

A、分流B、降压C、过电压保护D、过电流保护13.当晶闸管的额定电压小于实际要求时，可以用两个以上同型号的器件相( )。

A、串联B、并联C、串并联14.当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )。

A、导通状态B、关断状态C、饱和状态D、不定15.当晶闸管的额定电流小于实际要求时，可以用两个以上同型号的器件相 ( )。

A、串联B、并联C、串并联16.晶闸管整流电路中直流电动机应该属于（）负载。

A、电阻性B、电感性C、反电动势D、不定17.晶闸管可控整流电路中的控制角α减小，则输出的电压平均值会（）。

A、不变B、增大C、减小D、不定18.三相可控整流与单相可控整流相比较，输出直流电压的纹波系数（）。

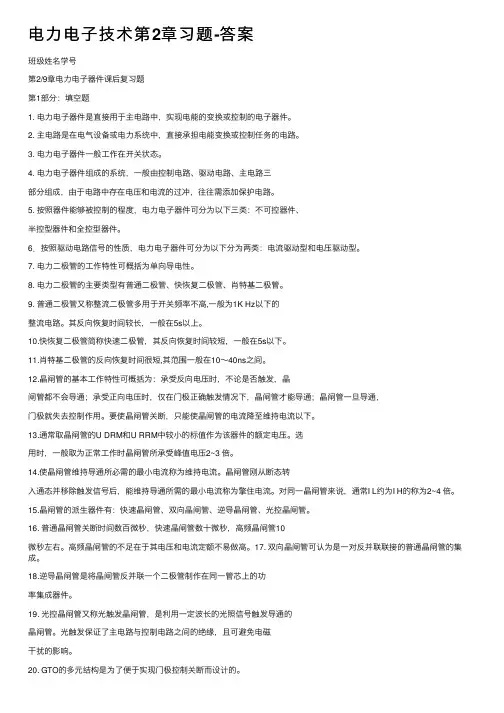

电⼒电⼦技术第2章习题-答案班级姓名学号第2/9章电⼒电⼦器件课后复习题第1部分：填空题1. 电⼒电⼦器件是直接⽤于主电路中，实现电能的变换或控制的电⼦器件。

2. 主电路是在电⽓设备或电⼒系统中，直接承担电能变换或控制任务的电路。

3. 电⼒电⼦器件⼀般⼯作在开关状态。

4. 电⼒电⼦器件组成的系统，⼀般由控制电路、驱动电路、主电路三部分组成，由于电路中存在电压和电流的过冲，往往需添加保护电路。

5. 按照器件能够被控制的程度，电⼒电⼦器件可分为以下三类：不可控器件、半控型器件和全控型器件。

6．按照驱动电路信号的性质，电⼒电⼦器件可分为以下分为两类：电流驱动型和电压驱动型。

7. 电⼒⼆极管的⼯作特性可概括为单向导电性。

8. 电⼒⼆极管的主要类型有普通⼆极管、快恢复⼆极管、肖特基⼆极管。

9. 普通⼆极管⼜称整流⼆极管多⽤于开关频率不⾼,⼀般为1K Hz以下的整流电路。

其反向恢复时间较长，⼀般在5s以上。

10.快恢复⼆极管简称快速⼆极管，其反向恢复时间较短，⼀般在5s以下。

11.肖特基⼆极管的反向恢复时间很短,其范围⼀般在10～40ns之间。

12.晶闸管的基本⼯作特性可概括为：承受反向电压时，不论是否触发，晶闸管都不会导通；承受正向电压时，仅在门极正确触发情况下，晶闸管才能导通；晶闸管⼀旦导通，门极就失去控制作⽤。

要使晶闸管关断，只能使晶闸管的电流降⾄维持电流以下。

13.通常取晶闸管的U DRM和U RRM中较⼩的标值作为该器件的额定电压。

选⽤时，⼀般取为正常⼯作时晶闸管所承受峰值电压2~3 倍。

14.使晶闸管维持导通所必需的最⼩电流称为维持电流。

晶闸管刚从断态转⼊通态并移除触发信号后，能维持导通所需的最⼩电流称为擎住电流。

对同⼀晶闸管来说，通常I L约为I H的称为2~4 倍。

15.晶闸管的派⽣器件有：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管。

16. 普通晶闸管关断时间数百微秒，快速晶闸管数⼗微秒，⾼频晶闸管10微秒左右。

班级姓名学号第2/9章电力电子器件课后复习题第1部分：填空题1. 电力电子器件是直接用于主电路中，实现电能的变换或控制的电子器件。

2. 主电路是在电气设备或电力系统中，直接承担电能变换或控制任务的电路。

3. 电力电子器件一般工作在开关状态。

4. 电力电子器件组成的系统，一般由控制电路、驱动电路、主电路三部分组成，由于电路中存在电压和电流的过冲，往往需添加保护电路。

5. 按照器件能够被控制的程度，电力电子器件可分为以下三类：不可控器件、半控型器件和全控型器件。

6．按照驱动电路信号的性质，电力电子器件可分为以下分为两类：电流驱动型和电压驱动型。

7. 电力二极管的工作特性可概括为单向导电性。

8. 电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。

9. 普通二极管又称整流二极管多用于开关频率不高,一般为1K Hz以下的整流电路。

其反向恢复时间较长，一般在5μs以上。

10.快恢复二极管简称快速二极管，其反向恢复时间较短，一般在5μs以下。

11.肖特基二极管的反向恢复时间很短,其范围一般在10～40ns之间。

12.晶闸管的基本工作特性可概括为：承受反向电压时，不论是否触发，晶闸管都不会导通；承受正向电压时，仅在门极正确触发情况下，晶闸管才能导通；晶闸管一旦导通，门极就失去控制作用。

要使晶闸管关断，只能使晶闸管的电流降至维持电流以下。

13.通常取晶闸管的U DRM和U RRM中较小的标值作为该器件的额定电压。

选用时，一般取为正常工作时晶闸管所承受峰值电压2~3 倍。

14.使晶闸管维持导通所必需的最小电流称为维持电流。

晶闸管刚从断态转入通态并移除触发信号后，能维持导通所需的最小电流称为擎住电流。

对同一晶闸管来说，通常I L约为I H的称为2~4 倍。

15.晶闸管的派生器件有：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管。

16. 普通晶闸管关断时间数百微秒，快速晶闸管数十微秒，高频晶闸管10微秒左右。

电力电子技术答案2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。

2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。

低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。

2-2.使晶闸管导通的条件是什么答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：uAK>0且uGK>0。

2-3. 维持晶闸管导通的条件是什么怎样才能使晶闸管由导通变为关断答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im ，试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。

解：a) Id1=I1=b) Id2=I2=c) Id3=I3=2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、Id2、Id3各为多少这时，相应的电流最大值Im1、Im2、Im3各为多少解：额定电流IT(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) Im1A, Im2Id2c) Im3=2I=314 Id3=2-6 GTO和普通晶闸管同为PNPN结构,为什么GTO能够自关断,而普通晶闸管不能答：GTO和普通晶阐管同为PNPN结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益和，由普通晶阐管的分析可得，是器件临界导通的条件。

系别_________________ 班级____________________________ 考试号__________________ 姓名______________……………………………密……………………………封…………………………………线……………………………【最新整理，下载后即可编辑】德州科技职业学院机电系14级机电专业期末考试试题 《电力电子技术》试卷题 号 一二 三 四 合 计分 数阅卷人 得分1.5分，共60分） 1、 晶闸管内部有（ ）个PN 结。

A 、1 B 、2 C 、3 D 、42、晶闸管在电路中的门极正向偏压（ ）越好。

A 、越大 B 、越小 C 、不变 D 、越稳定3、晶闸管的通态电流（额定电流）是用电流的（ ）来表示的。

A 、有效值 B 、最大值 C 、平均值 D 、瞬时值4、双向晶闸管是用于交流电路中的，其外部有（ ）个电极。

A 、一个 B 、两个 C 、三个 D 、四个5、下列电力半导体器件电路符号中，表示IGBT 器件电路符号的是（ ）6、比较而言，下列半导体器件中开关速度最快的是（ ）A 、IGBTB 、MOSFETC 、GTRD 、GTO7、比较而言，下列半导体器件中开关速度最慢的是（ ） A 、IGBT B 、MOSFET C 、GTR D 、GTO8、比较而言，下列半导体器件中性能最好的是（ ） A 、IGBT B 、MOSFET C 、GTR D 、GTO9、比较而言，下列半导体器件中输入阻抗最大的的是（ ） A 、IGBT B 、MOSFET C 、GTR D 、GTO10、下列半导体器件中属于电流型控制器件的是（ ） A 、IPM B 、MOSFET C 、IGBT D 、GTO11、逆变电路输出频率较高时，电路中的开关元件应采用（ ） A 、晶闸管 B 、单结晶体管 C 、电力晶体管 D 、绝缘栅双极型晶体管12、电力场效应管MOSFET 适于在（ ）条件下工作 A 、直流 B 、低频 C 、中频 D 、高频13、要使绝缘栅双极型晶体管导通，应（ ）A 、在栅极加正电压B 、在集电极加正电压C 、在栅极加负电压D 、在集电极加负电压14、电力晶体管的开关频率（ ）电力场效应管 A 、稍高于 B 、低于 C 、远高于 D 、等于15、如晶闸管的正向阻断重复峰值电压为745V ，反向重复峰值电压为825V ，则该晶闸管的额定电压为（ ） A 、700V B 、750V C 、800V D 、850V 16、下列电力电子器件中，（ ）的驱动功率小，驱动电路简单 A 、普通晶闸管 B 、可关断晶闸管 C 、电力晶体管 D 、功率场效应晶体管17、二极管两端加上正向电压时（ ） A 、一定导通 B 、超过死区电压才导通 C 、超过0.3V 才导通 D 、系别_________________ 班级____________________________ 考试号__________________ 姓名______________……………………………密……………………………封…………………………………线……………………………超过0.7V 才导通 18、下列电力半导体器件电路符号中，表示GTO 器件电路符号的是（ ）19、下列电力半导体器件电路符号中，表示GTR 器件电路符号的是（ ）20、下列电力半导体器件电路符号中，表示MOSFET 器件电路符号的是（ ） 21、单结晶体管振荡电路是利用单结晶体管的（ ）工作特性设计的A 、截止区B 、负阻区C 、饱和区D 、任意区域22、在晶闸管直流电动机调速系统中，改变（ ）就能改变直流电动机的转速。

电力电子技术习题集习题一1. 试说明什么是电导调制效应及其作用。

2. 晶闸管正常导通的条件是什么，导通后流过的电流由什么决定？晶闸管由导通变为关断的条件是什么，如何实现？3. 有时晶闸管触发导通后，触发脉冲结束后它又关断了，是何原因？4. 图1-30中的阴影部分表示流过晶闸管的电流波形，其最大值均为I m ，试计算各波形的电流平均值、有效值。

如不考虑安全裕量，额定电流100A 的晶闸管，流过上述电流波形时，允许流过的电流平均值I d 各位多少？(f)图1-30 习题1-4附图5. 在图1-31所示电路中，若使用一次脉冲触发，试问为保证晶闸管充分导通，触发脉冲宽度至少要多宽？图中，E =50V ；L =0.5H ；R Ω; I L =50mA （擎住电流）。

图1-31习题1-5附图 图1-32习题1-9附图6. 为什么晶闸管不能用门极负脉冲信号关断阳极电流，而GTO 却可以？7. GTO 与GTR 同为电流控制器件，前者的触发信号与后者的驱动信号有哪些异同？8. 试比较GTR 、GTO 、MOSFET 、IGBT 之间的差异和各自的优缺点及主要应用领域。

9. 请将VDMOS （或IGBT ）管栅极电流波形画于图1-32中，并说明电流峰值和栅极电阻有何关系以及栅极电阻的作用。

10. 全控型器件的缓冲吸收电路的主要作用是什么？试分析RCD 缓冲电路中各元件的作用。

11. 限制功率MOSFET 应用的主要原因是什么？实际使用时如何提高MOSFET 的功率容量？习题二1．具有续流二极管的单相半波可控整流电路，带阻感性负载，电阻为5Ω，电感为0.2H，电源电压的有效值为220V，直流平均电流为10A，试计算晶闸管和续流二极管的电流有效值，并指出晶闸管的电压定额（考虑电压2-3倍裕度）。

2．单相桥式全控整流电路接电阻性负载，要求输出电压在0～100V连续可调，输出电压平均值为30 V时，负载电流平均值达到20A。

电力电子技术习题及答案电力电子技术习题集习题一 1.试说明什么就是电导调制效应及其作用。

2.晶闸管正常导通的条件就是什么,导通后流过的电流由什么决定？晶闸管由导通变为关断的条件就是什么,如何实现？ 3.有时晶闸管触发导通后,触发脉冲结束后它又关断了,就是何原因？4. 图1-30中的阴影部分表示流过晶闸管的电流波形,其最大值均为I m ,试计算各波形的电流平均值、有效值。

如不考虑安全裕量,额定电流100A 的晶闸管,流过上述电流波形时,允许流过的电流平均值I d 各位多少？(f)图1-30 习题1-4附图5. 在图1-31所示电路中,若使用一次脉冲触发,试问为保证晶闸管充分导通,触发脉冲宽度至少要多宽？图中,E =50V;L =0、5H;R =0、5?; I L =50mA(擎住电流)。

图1-31习题1-5附图图1-32习题1-9附图6. 为什么晶闸管不能用门极负脉冲信号关断阳极电流,而GTO 却可以？7. GTO 与GTR 同为电流控制器件,前者的触发信号与后者的驱动信号有哪些异同？8. 试比较GTR 、GTO 、MOSFET 、IGBT 之间的差异与各自的优缺点及主要应用领域。

9. 请将VDMOS(或IGBT)管栅极电流波形画于图1-32中,并说明电流峰值与栅极电阻有何关系以及栅极电阻的作用。

10. 全控型器件的缓冲吸收电路的主要作用就是什么？试分析RCD 缓冲电路中各元件的作用。

11. 限制功率MOSFET 应用的主要原因就是什么？实际使用时如何提高MOSFET 的功率容量？习题二1.具有续流二极管的单相半波可控整流电路,带阻感性负载,电阻为5?,电感为0、2H,电源电压的有效值为220V,直流平均电流为10A,试计算晶闸管与续流二极管的电流有效值,并指出晶闸管的电压定额(考虑电压2-3倍裕度)。

2.单相桥式全控整流电路接电阻性负载,要求输出电压在0～100V 连续可调,输出电压平均值为30 V时,负载电流平均值达到20A。
