mos管设计

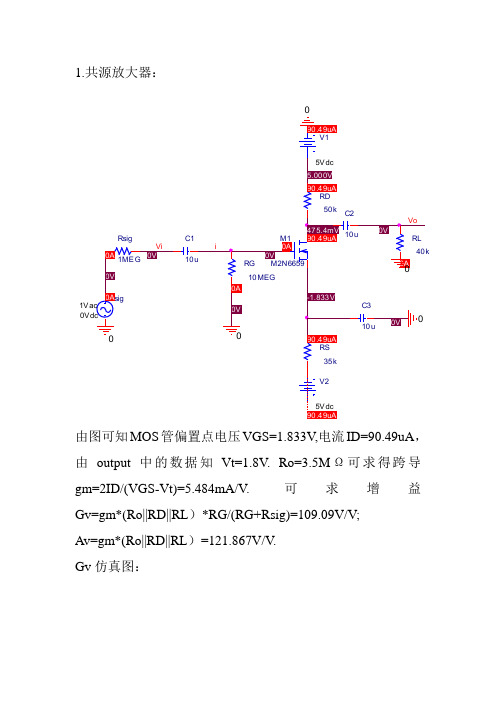

1.共源放大器：Rsig由图可知MOS管偏置点电压VGS=1.833V,电流ID=90.49uA，由output中的数据知Vt=1.8V. Ro=3.5MΩ可求得跨导gm=2ID/(VGS-Vt)=5.484mA/V. 可求增益Gv=gm*(Ro||RD||RL）*RG/(RG+Rsig)=109.09V/V;Av=gm*(Ro||RD||RL）=121.867V/V.Gv仿真图：从图中可读出Gv=109.849V/V.Av仿真图：从图中读出Av=121.119V/V.幅频响应图：3dB频率：fL=22.190Hz,fH=437.548KHz. 输入电阻仿真图：从图中读出Rin=10MΩ。

求输出电阻的电路图：可读出输出电阻为：Rout=788.319Ω2.共漏放大器电路：Rsig 1ME G 0VRD 50ki5.000VVsig1V ac 0V dc0VC110u475.4mVVi 00VV15V dc -1.833V0VVoRG10MEG0VRS 35k 0M1M2N6659V25V dcC310uC210uV o/Vi 的仿真图：从图中读出：Av=1V/V . 幅频响应图：从图中读出3dB 频率f=87.737Hz.输入电阻仿真图：读出：Rin=10.195MΩ。

输出电阻仿真图：读出Rout=181.762Ω. 3.共栅放大器电路：I10Adc10uAac 0A RG 10MEG0AVoC210u 0ioC110uV15Vdc 90.49uARD50k 90.49uAViM1M2N66590A 90.49uAiRS35k90.49uARsig100k0AV25Vdc 90.49uAC310u电流增益仿真：读出Ai=1A/A 。

输入电阻：读出Rin=182.1Ω.输出电阻：读出：Rout=50.145kΩ2.用型号分别为MbreakN和MbreakP的MOS管做的反相器，与非门，或非门。

1）反相器的电路为：输入信号Vi的波形为：输出信号的波形：由波形图知：当输入Vi为高电平时，输出V o为低电平；当输入Vi为低电平时，输出V o为高电平。

MOS管散热设计经验介绍MOS管散热设计经验介绍MOSFET的失效很多都是由于过热导致的，那么在选件选型，电路设计及PCB布局时就要格外注意应用情况和设计余量，确保MOSFET的Tj不会超过其最大值。

MOSFET散热设计一定要注意的几个经验：数据手册中的热阻值其实没什么用并不是散热铜箔面积越大，散热效果就会好在元件正下方设置无电气连接的铜箔对散热也是有帮助的过孔越多，散热效果不一定越好元件以外的温度影响不容忽视1. 数据手册中的热阻值其实没什么用在数据手册中通常会列出MOSFET 热阻值Rth(j-a)和Rth(j-mb) Rth(j-a): 指器件结点（die）到周围环境的热阻。

可以理解为是MOSFET元件本身的固有属性，无法通过外界的措施加以改善；Rth(j-mb): 指器件结点到焊接衬底的热阻。

焊接衬底通常定义为焊接到 PCB 的点，也是唯一首要的热传导路径。

但要注意的是，表格中给出的值是有测试条件的，如果不是一样的测试条件，热阻值将会不同。

如表格下面的注释中明确提到焊接在FR4类型的PCB上，只有一层铜箔，铜箔表面是镀锡的，并且采用的是标准的焊盘封装。

然而在实际的PCB布局上，基本上都不是只有一层铜箔，也有可能用没有镀锡的OSP材质的PCB，所以数据手册中的数据是绝对不能直接应用在实际产品的温度计算中的，而是要根据实际的电路消耗和PCB布局情况通过仿真或者测量的方式来获得真实可信的温度Tj数据。

2. 并不是散热铜箔面积越大，散热效果就会好通过下面的仿真模型来看一看散热铜箔面积与元件Tj的关系。

下面的仿真模型为一个MOSFET器件焊接在了尺寸为40 x 40 mm，FR 4 材质的PCB 上，元件下面的直接相接触的铜箔为边长xmm的正方形，周围环境温度为20°C。

经过扩大焊盘铜箔的边长，不断地进行Tj的仿真，绘制出下面的曲线。

可以看出：结点温度Tj很大程度上依赖于边长x，或者说是单层铜箔的面积。

三极管和mos管设计技巧三极管和MOS管是电子电路中常用的两种主要器件。

它们在电子设备的设计中发挥着重要的作用。

本文将介绍一些关于三极管和MOS管的设计技巧。

一、三极管设计技巧1. 偏置电路设计：三极管的偏置电路是非常重要的，它决定了三极管的工作状态。

在设计偏置电路时，需要考虑到温度变化对电流的影响，以确保电流的稳定性。

同时，还可以通过改变偏置电路的参数来调整三极管的工作点。

2. 放大电路设计：三极管常用于放大电路中，可以将输入信号放大到更大的幅度。

在设计放大电路时，需要考虑到增益、带宽和失真等因素。

合理选择三极管的工作点，采用适当的负载电阻以及正确的耦合方式，可以提高放大电路的性能。

3. 频率响应设计：三极管的频率响应是指在不同频率下对信号的放大程度。

在高频应用中，需要考虑三极管的输入和输出电容、电感以及电路的布局等因素，以提高频率响应的性能。

4. 稳定性设计：三极管在一些特殊应用中可能会出现不稳定的情况，如自激振荡。

为了提高稳定性，可以采用负反馈的方法，引入适当的补偿电路，或者采用稳定器件替代三极管。

二、MOS管设计技巧1. 工作模式选择：MOS管有三种工作模式，分别是截止区、饱和区和线性区。

在不同的应用场合，需要选择不同的工作模式。

例如，在开关电路中，需要将MOS管工作在截止区和饱和区之间，以实现开关的功能。

2. 门电压控制：MOS管的导通和截止是由门电压控制的。

在设计中，需要考虑到门电压的大小和控制方式，以确保MOS管的正常工作。

合理选择门电压的大小和斜率，可以提高MOS管的响应速度和开关特性。

3. 驱动电路设计：MOS管的驱动电路对其性能有很大的影响。

合理选择驱动电路的参数，如电流、电压和功率等，可以提高MOS 管的驱动能力和效率。

此外，还需要考虑到驱动电路的抗干扰能力，以避免外部信号对MOS管的影响。

4. 热设计：MOS管在工作过程中会产生一定的热量，如果不能及时散热，就会导致器件温度过高而损坏。

mos管的栅极驱动电路设计主要包括以下几个方面：
1.增加电流供应能力：图腾柱电路和推挽输出电路都可以用来增
强驱动，从而快速完成栅极电容输入的充电过程。

2.加速MOS管的关断：在关断的瞬间，驱动电路需要提供尽可
能低阻抗的通路，使MOSFET的栅极和源极之间的电容快速放电，保证开关管可以快速关断。

这通常通过在栅极电阻上并联一个二极管和一个额外的电阻来实现，其中二极管通常采用快恢复二极管，以缩短关断时间并降低关断损耗。

3.防止电源IC损坏：并联在栅极电阻上的额外电阻还可以防止电
源IC在关断时因电流过大而损坏。

4.满足高边驱动要求：对于需要驱动高边MOS管的情况，通常
使用变压器驱动器，有时也用于安全隔离。

MOS管的耗散功率计算及产品设计MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种常用的功率开关器件，广泛应用于电子设备和电路中。

在设计MOS管产品时，需要考虑耗散功率的计算和相关参数的选择。

本文将详细介绍MOS管的耗散功率计算方法和产品设计过程。

1.MOS管的耗散功率计算方法1.1 导通时功率损耗（Pcond）导通时的功率损耗是由通道内电流和通道电阻引起的。

根据欧姆定律，功率损耗可以通过下式计算：Pcond = I^2 * Rds(on)其中，I表示通过MOS管的电流，Rds(on)表示导通时的内部电阻。

1.2 关断时功率损耗（Psw）关断时的功率损耗是由控制电路中的扩展电容充放电引起的。

关断时的功率损耗可以通过下式计算：Psw = Cgs * V^2 * f其中，Cgs表示栅源极电容，V表示MOS管的电压，f表示关断频率。

总的耗散功率可以通过以下公式计算：Pd = Pcond + Psw2.MOS管产品设计过程2.1确定工作条件首先需要明确MOS管设计的工作条件，包括电压、电流、频率等参数。

这些参数将直接影响MOS管的选择和设计。

2.2选择合适的MOS管根据工作条件和需要的性能指标，选择合适的MOS管。

重点考虑其导通电阻、反向击穿电压、功耗等参数。

2.3计算耗散功率根据选定的MOS管型号和工作条件，计算出MOS管的耗散功率。

根据上述的功耗计算方法，确定导通时和关断时的功率损耗。

2.4散热设计根据计算得到的耗散功率，设计散热系统，确保MOS管能够正常工作和散热。

可以采用散热器、导热胶等散热材料和散热结构，提高散热效果。

2.5选用合适的开关驱动电路选择合适的开关驱动电路，保证MOS管的开关速度和可靠性。

驱动电路应能够提供足够的电流和电压，以实现快速开关并减少开关损耗。

2.6进行电路仿真和测试使用电路仿真软件进行电路验证和性能优化。

功率MOS管的设计电路及注意事项设计电路：1.首先确定所需的电压和电流：根据实际需要确定输出电压和电流的大小，包括最大功率输出和最大持续工作电流。

2.选择合适的功率MOS管：根据所需的电压和电流大小选择合适的功率MOS管，一般根据数据手册中给出的最大额定电压和电流来选择。

4.设计输出负载电路：根据应用需求设计输出负载电路，包括负载电阻、输出滤波电路等。

5.连接电路和测试：按照设计连接电路，注意电路的布线和连接的可靠性。

在测试之前，可以使用模拟仿真软件进行电路仿真，验证设计是否符合要求。

6.调整参数和测试：根据实际需求调整电源电压、控制信号等参数，进行测试。

测试过程中，注意应用过程中的实际环境和工作条件，确保设计的可靠性和稳定性。

注意事项：1.功率MOS管在工作过程中会产生较大的热量，因此需要合理设计散热系统，确保器件不过热。

2.功率MOS管的驱动电路需要满足其驱动要求，包括电压和电流的满足度、工作频率等。

3.功率MOS管的输入和输出端需要进行保护，避免过电压、过电流等情况的损坏。

4.设计电路时考虑干扰源和抗干扰措施，确保工作稳定性和抗干扰能力。

5.在装配和连接电路时，注意焊接的可靠性和连接的紧固性，避免接触不良引起的故障。

6.使用模拟仿真软件进行电路仿真，验证设计是否符合要求，预测电路的性能和工作状态。

7.在实际应用中，需要根据实际需求进行调整和测试，确保电路性能的稳定和可靠。

8.在操作和维护过程中，注意安全问题，避免电流和电压的直接接触，避免触电事故的发生。

总结：功率MOS管的设计电路需要根据实际需求确定参数，选择合适的器件并设计相应的电路，同时注意器件的保护和散热等问题。

在设计过程中，需要考虑到干扰源和抗干扰措施，进行仿真验证，并在实际应用中进行调整和测试，确保电路的性能和可靠性。

在操作和维护过程中，要注意安全问题，避免意外发生。

基于mos管的双电源自动切换电路设计一、概述在电力系统中，为了确保系统的可靠性和稳定性，通常会使用双电源自动切换电路。

这种电路能够在主电源故障时自动切换到备用电源，从而确保系统的持续供电。

本文将介绍基于mos管的双电源自动切换电路的设计原理和具体实现方案。

二、设计原理1. 双电源供电原理双电源自动切换电路通常由主电源、备用电源和自动切换装置组成。

当主电源正常供电时，自动切换装置使得备用电源处于断开状态；当主电源故障时，自动切换装置能够快速将系统切换到备用电源，实现系统的持续供电。

2. mos管工作原理mos管是一种常用的功率开关器件，其导通电阻小、耗能少、速度快、可靠性高。

在双电源自动切换电路中，mos管能够实现快速切换和保护电路的功能。

三、电路设计方案基于上述设计原理，我们可以设计出以下具体的双电源自动切换电路方案：1. 主电源和备用电源分别接入电路的输入端，通过电源选择开关和mos管控制电路实现双电源的切换。

2. 设计一套稳压控制电路，保证输出电压在合适的范围内。

3. 设置智能控制装置，监测主电源和备用电源的状态，当检测到主电源故障时，控制mos管切换至备用电源。

四、电路实现步骤1. 确定系统的输入电压范围和输出负载要求，选择合适的mos管和电源选择开关。

2. 搭建电路原理图，设计mos管控制电路和稳压控制电路。

3. 制作PCB板，焊接元件。

4. 系统调试，验证双电源自动切换功能和稳压控制效果。

五、电路性能验证1. 对电路进行长时间稳定运行测试，验证其在不同负载下的性能。

2. 模拟主电源突然断电情况，验证自动切换到备用电源的速度和稳定性。

3. 对mos管和其他关键元件进行热稳定性测试，检测其在长时间高负载下的工作情况。

六、结论本文介绍了基于mos管的双电源自动切换电路的设计原理、具体实现方案和性能验证方法。

该电路能够实现快速而稳定的双电源切换，保证系统的持续供电，具有一定的实用性和可靠性。

希望本文的内容能够对相关领域的工程师和科研人员有所帮助。

mos管设计计算过程在mos管设计中，计算过程是非常重要的一步，它可以帮助工程师确定正确的参数，并确保mos管的性能和可靠性。

下面将以人类的视角来描述mos管设计的计算过程。

mos管设计的第一步是确定工作条件和要求。

这包括工作电压、电流、频率等参数的设定。

根据这些要求，工程师可以选择合适的mos管类型和工艺。

接下来，根据工作条件和要求，工程师需要计算mos管的尺寸。

这包括mos管的宽度和长度。

宽度的选择取决于所需的电流能力，长度的选择取决于所需的开关速度和电容特性。

在这个过程中，工程师需要考虑一些限制条件，如最小维度、最小电荷比等。

然后，工程师需要计算mos管的电流和电压特性。

这包括mos管的饱和电流、截止电压、互导等。

这些参数对于mos管的性能和稳定性非常重要。

工程师可以通过模拟和仿真来计算这些参数，以确保mos管满足设计要求。

除了电流和电压特性，工程师还需要计算mos管的功耗和热特性。

这包括mos管的静态功耗、动态功耗和热功耗。

通过合理的尺寸和工艺选择，工程师可以降低mos管的功耗和热特性，提高系统的效率和可靠性。

工程师需要进行模拟和验证。

这包括mos管的直流和交流特性的模拟，以及对mos管的性能进行验证。

通过模拟和验证，工程师可以确保mos管的设计是正确的，并满足设计要求。

mos管设计的计算过程是一个复杂而关键的过程。

工程师需要根据工作条件和要求，计算mos管的尺寸、电流特性、电压特性、功耗和热特性，并进行模拟和验证。

这样可以确保mos管的性能和可靠性，满足设计要求。

通过专业的计算和验证过程，mos管的设计可以更加准确和可靠，为各种应用提供优秀的性能。

光耦驱动mos管电路设计1.引言1.1 概述概述:光耦驱动MOS管电路是一种常用的电子电路设计方案。

它通过光耦器件的光电转换功能，将输入信号与MOS管的驱动电路进行隔离，实现信号的传递和转换。

该电路具有高速响应、高隔离性和低功耗等优势，因此在各种电子设备和系统中得到广泛应用。

本文将深入探讨光耦驱动MOS管电路的设计原理和要点，旨在为电子工程师和设计师提供一种有效的解决方案。

首先，我们将介绍该电路的基本原理，包括光耦器件的工作原理和MOS管的工作特性。

随后，我们将详细讨论电路设计的关键要点，包括驱动电路的选择、光耦器件的参数设计以及电路的调试和优化方法等。

在实际应用中，光耦驱动MOS管电路常用于各种信号隔离和功率放大的场合。

例如，在电力电子领域中，该电路可用于实现电网变流器的电流检测和控制；在通信系统中，该电路可用于实现光纤收发模块的信号传输和调节。

此外，该电路也被广泛应用于工业自动化、汽车电子和医疗设备等领域。

总之，光耦驱动MOS管电路是一种重要的电子电路设计方案，具有广泛的应用前景和市场需求。

本文将通过深入的理论分析和实例讲解，帮助读者更好地理解和应用该电路，以促进电子技术的发展和创新。

同时，我们也期待读者的宝贵意见和建议，共同探讨该电路设计的优化和改进方向。

1.2 文章结构文章结构:本文主要包括以下几个部分：引言、正文和结论。

在引言部分，将对本文要讨论的主题进行概述，介绍光耦驱动mos管电路设计的背景和意义。

然后，文章将详细探讨光耦驱动mos管电路的原理和设计要点，包括其工作原理、电路结构、元器件选取等内容。

在结论部分，对本文进行总结，并展望光耦驱动mos管电路设计的未来发展方向。

通过这样的结构安排，读者能够系统地了解并掌握光耦驱动mos管电路设计的相关知识，并为进一步研究和应用提供参考。

1.3 目的目的部分的内容可以是对本文的写作目的进行描述和解释，可以包括以下内容：本文的目的是为了介绍光耦驱动MOS管电路设计的原理和要点。

MOS管开关电路设计MOS管的基本知识MOS管可以分为增强型和耗尽型，增强型又分为P沟道和N沟道，耗尽型也分P沟道和N沟道，实际应用中我们所说的NMOS和PMOS都是指，N沟道和P沟道增强型的MOS管。

所以我们这儿说的MOS管都是这两种类型。

对于这两种MOS管，我们比较常用的是NMOS，原因如下：1、导通电阻小，可以做到几个毫欧的电阻，传导损耗小。

2、输入电阻非常高，能够达到上亿欧姆，几乎不计电流。

3、开关速度快，开关损耗低，特别适合做开关电源。

4、较强的电流处理能力。

MOS管的三个脚之间都是存在寄生电容的，这个不是我们能够改变的，由于制造工艺产生的，所以在电路设计的时候会有一些我们必须要考虑的因素。

图一中可以看到NMOS和PMOS两种管的的区别。

图一MOS管的开关特性1、P沟道MOS管开关电路PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC 时的情况（高端驱动）。

需要注意的是，Vgs指的是栅极G与源极S 的电压，即栅极低于电源一定电压就导通，而非相对于地的电压。

但是因为PMOS导通内阻比较大，所以只适用低功率的情况。

大功率仍然使用N沟道MOS管。

如图二所示2、N沟道MOS管开关电路NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压大于参数手册中给定的Vgs就可以了，漏极D接电源，源极S接地。

需要注意的是Vgs指的是栅极G与源极S的压差，所以当NMOS作为高端驱动时候，当漏极D与源极S导通时，漏极D与源极S电势相等，那么栅极G必须高于源极S 与漏极D电压，漏极D与源极S才能继续导通。

如图二所示图二MOS管开关电路实列1（MOS管用于控制负载）导通条件：Vgs＞Vth，R1,R2的作用是为了给G,S之间创造一个Vgs电压，不需要去关心G,D之间的电压关系（只要没有达到击穿电压）。

另外S极不一定需要接地，只需要满足Vg与Vs之间的一个电势差大于Vth，MOS管依然能够起到一个开关左右。

双向可控mos管典型电路设计一、引言在电子学领域，双向可控MOS管是一种重要的元件，常用于实现电路的双向控制和功率调节。

本文将介绍双向可控MOS管的基本原理，并以此为基础设计一个典型的电路。

二、双向可控MOS管基本原理双向可控MOS管，也称为三极可控晶体管（Triac），使用PNP和NPN晶体管结合的结构，具有两个控制极（G1和G2）。

其工作原理可以简述如下：1. 当G1极获得一个正脉冲，高电平时，晶体管的G1-G2之间产生一个正向电流，使得MOS管导通。

2. 当G1极获得一个负脉冲，低电平时，晶体管的G1-G2之间产生一个反向电流，使得MOS管导通。

3. 当G2极获得一个正脉冲，高电平时，晶体管的G2-G1之间产生一个正向电流，使得MOS管导通。

4. 当G2极获得一个负脉冲，低电平时，晶体管的G2-G1之间产生一个反向电流，使得MOS管导通。

三、双向可控MOS管典型电路设计以一个简单的恒流源电路为例，说明如何使用双向可控MOS管进行电路设计。

1. 电路图在本例中，我们需要设计一个恒流源电路，电路图如下：V1││ R1│──┬──┼───┬──│ │ ││ ┌┴┐ M1├─┤ ├───│ │ │──┴┬┘V22. 基本原理在此电路中，我们利用双向可控MOS管（M1）控制恒流I的大小。

当V1为正脉冲时，M1导通，电流从V1流入R1，从而产生恒定的电流I。

当V1为负脉冲时，M1截止，电流无法通过R1。

同时，当V2为正脉冲时，M1导通，电流从V2流入M1的G2极，同样产生恒定的电流I。

当V2为负脉冲时，M1截止，电流无法通过M1的G2极。

3. 参数选择为了保证电路正常工作，我们需要合理选择电路中的参数。

其中，R1是恒流源的系列电阻，根据所需的恒流大小和电源电压，可以计算出造成I的大小的电压降。

同时，选择适当的双向可控MOS管，以保证其最大额定电流高于所需的恒流大小。

四、实验结果与分析通过实际搭建电路并进行测试，我们得到如下结果：1. 当V1为正脉冲时，电路正常工作，产生恒定的电流I；2. 当V1为负脉冲时，电路中无电流通过；3. 当V2为正脉冲时，电路正常工作，产生恒定的电流I；4. 当V2为负脉冲时，电路中无电流通过。

MOS管开关电路设计知识学过模拟电路，竟然连MOS管的用法都不是很懂，真是"杯具"!在使用MOS管设计开关电源或者马达驱动电路的时候，大部分人都会考虑MOS的导通电阻，最大电压等，最大电流等，也有很多人仅仅考虑这些因素。

这样的电路也许是可以工作的，但并不是优秀的，作为正式的产品设计也是不允许的。

下面是我对MOSFET及MOSFET驱动电路基础的一点总结，其中参考了一些资料，非全部原创。

包括MOS管的介绍，特性，驱动以及应用电路。

1，MOS管种类和结构MOSFET管是FET的一种（另一种是JFET），可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，但实际应用的只有增强型的N沟道MOS管和增强型的P沟道MOS管，所以通常提到NMOS，或者PMOS指的就是这两种。

至于为什么不使用耗尽型的MOS管，不建议刨根问底。

对于这两种增强型MOS管，比较常用的是NMOS。

原因是导通电阻小，且容易制造。

所以开关电源和马达驱动的应用中，一般都用NMOS。

下面的介绍中，也多以NMOS为主。

MOS管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由于制造工艺限制产生的。

寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免，后边再详细介绍。

在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。

这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。

顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的。

2，MOS管导通特性导通的意思是作为开关，相当于开关闭合。

NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压达到4V或10V就可以了。

PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况（高端驱动）。

但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。

MOS管设计要点MOSFET（金属-氧化物-半导体场效应晶体管）是一种非常重要的电子器件，在现代电子电路中广泛应用。

MOSFET的设计要点决定了其性能和可靠性，是设计师必须考虑的关键因素。

以下是关于MOSFET设计要点的详细介绍：1. 选择合适的划分工艺参数：MOSFET的划分工艺参数包括通道宽度（W），通道长度（L），氧化物厚度（Tox）等。

这些参数决定了MOSFET的尺寸和电性能。

通道宽度和长度决定了MOSFET的驱动能力和转导电阻。

氧化物厚度决定了门电介质的绝缘性能。

在设计过程中，需要根据应用需求和制造工艺的限制选择合适的参数。

2.确定工作电压范围：MOSFET的工作电压范围是指其最大电压和最小电压。

最大电压是指MOSFET能够承受的最高电压，而最小电压是指MOSFET能够正常工作所需的最小电压。

在设计过程中，需要根据应用需求和系统电压选取合适的工作电压范围，以保证MOSFET的正常工作和可靠性。

3.优化通道电阻和转导：通道电阻是指MOSFET通道导电的阻力。

通道电阻会产生电压降，降低MOSFET的驱动能力和性能。

通道电阻可以通过调整通道长度和宽度来优化。

较短的通道长度和较宽的通道宽度会降低通道电阻，提高MOSFET的驱动能力和性能。

转导是指MOSFET的电流增益。

转导可以通过调整门电电压和通道宽度来优化。

较高的门电电压和较宽的通道宽度会增加MOSFET的转导，提高其性能。

4.确保MOSFET的电气特性稳定：MOSFET的电气特性稳定性是指其在不同温度和供电电压下的性能稳定性。

在设计过程中，需要考虑温度对MOSFET电性能的影响，并采取措施来保持性能的稳定。

例如，可以采用恒流源偏置电路来抵消温度变化。

5.增强MOSFET的可靠性：MOSFET的可靠性包括正常工作时间和寿命。

正常工作时间是指MOSFET能够连续工作的时间，寿命是指MOSFET的使用寿命。

在设计过程中，需要考虑MOSFET的可靠性，并采取措施来增强其可靠性。

d触发器mos管电路设计
要设计一个D触发器的MOS管电路，首先需要明确D触发器的
功能和结构。

D触发器是一种存储器件，可以存储一个输入信号的状态，并在时钟信号的控制下改变输出信号的状态。

D触发器的结构通
常由两个互补的MOS管组成，一个是P型MOS管（PMOS），另一
个是N型MOS管（NMOS）。

一般来说，D触发器可以分为两种基本
结构，分别是传递门（Transmission Gate）和共源共漏（Source-Coupled）结构。

传递门结构更简单，但是容易出现时序故障，而共源
共漏结构更可靠。

以共源共漏结构为例，以下是一个D触发器的MOS
管电路的设计示例：
1. 确定使用的MOS管的尺寸，包括宽度和长度。

这些参数的选
择通常需要根据特定的需求和性能要求进行调整。

2. 在电路设计中，P型MOS管和N型MOS管的栅极分别用字母
P和N表示，且分别连接到对应的电源电压。

3. 将输入信号D连接到P型MOS管的栅极，并连接一个反相器，将D信号反相作为一个输入。

4. 将时钟信号CLK连接到N型MOS管的栅极。

5. 将输出信号Q连接到两个MOS管之间，并通过一个反相器得
到Q的反相结果。

6. 确保电路中的所有电源和接地连接良好，并添加必要的终端电
阻和抗干扰电路。

以上是一个简单的D触发器MOS管电路设计的基本步骤。

设计
师还应根据具体的应用需求，进行更详细的设计和优化，例如添加时
序控制电路、噪声过滤器等。

MOS管开关电路设计知识MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) 是一种广泛应用于电路设计的开关装置。

它具有低功耗、高开关速度和较高的能效比，被用于诸多应用，包括放大器，模拟开关和数字逻辑电路。

本文将介绍MOSFET开关电路设计的一些基本知识。

首先，我们需要了解MOSFET的基本结构和工作原理。

MOSFET由四个重要的区域组成：源(S)、漏(D)、栅(G)和互补MOSFET(C)。

当栅极电压为零时，电荷通过从源极流向漏极。

但是，当我们通过加在栅极上的电压控制栅极与源极之间的电场时，就可以控制电荷流动。

MOSFET开关电路的设计就是利用这一原理。

在设计MOSFET开关电路时，我们需要考虑几个关键参数。

首先是电路的电流和电压要求。

MOSFET可以承受的最大电流和电压由其数据手册提供。

根据所需电流和电压，我们可以选择适当的MOSFET型号。

其次，我们需要确定电路的开关速度。

MOSFET具有快速开关速度的优势，但是开关速度也受到电容和电阻等因素的影响。

因此，我们需要确保电路中的电容和电阻在所需速度范围内。

最后，我们需要考虑功耗。

MOSFET具有低功耗的特点，但在设计过程中，我们需要选择适当的电源电压和电路拓扑来最小化功耗。

MOSFET的开关电路设计可以分为三大类：信号开关、功率开关和数字开关。

信号开关电路用于小信号、低电流应用，如音频放大器。

一个常见的信号开关电路是交叉耦合型MOSFET开关，其中两个MOSFET串联，一个用于控制信号，另一个用于处理实际电流。

这种电路可以减小MOSFET在开关时的电流噪声和失真。

功率开关电路用于高电流和高功率应用，如交流电机驱动器和逆变器。

在功率开关电路中，通常使用N沟道和P沟道MOSFET的组合。

N沟道MOSFET用于负载的GND端，而P沟道MOSFET用于负载的正端。

由于两个MOSFET是互补的，可以实现双向电流控制。

一篇全面指导设计MOS管保护电路的文章MOS管保护电路设计MOS管是一种常用的场效应管，应用广泛，但其灵敏度高、耐压低、容易损坏等特点也给保护电路设计带来了一定的挑战。

下面是一些设计MOS管保护电路的指导原则：1. 防止静电击穿MOS管的栅极极易受到静电的影响，设计保护电路时要注意防止静电的击穿。

可以采用加负载电阻、增加栅极与源极之间的电容等措施来防止静电击穿。

2. 防止过载电流MOS管在工作时经常会出现过载电流，这也是造成MOS管损坏的一个主要原因。

因此，保护电路的设计中应该包括适当的过载保护电路，也可以增加限流电阻或在开关管输出端添加一些旁路电路来平衡过载电流。

3. 防止反向电压在MOS管的保护电路设计中也要注意防止反向电压。

反向电压会导致电流反向流动，从而损坏MOS管。

可以设置反向保护二极管或增加反向限制电阻来保护MOS管不受反向电压的影响。

4. 稳定MOS管的电压MOS管工作电压需要得到稳定的保护，否则就会造成MOS管损坏。

保护电路中要注意保持稳定的电压输出并且应该使用高质量的电源电压或电容滤波电路来保证MOS管的稳定性。

5. 采用可靠的材料为了增加MOS管保护电路的可靠性，应该选用高质量、可靠的材料。

对于电阻、电容等元件，要采用硅质或石英材料，从而降低阻值的温度系数和电容的介质损耗，保证电路的稳定性和可靠性。

综上所述，对于MOS管保护电路设计，应注意防止静电击穿、过载电流、反向电压和保持稳定的电压输出。

选择可靠的材料也是非常重要的。

若能设计合理、选材严谨，就能大大提高MOS管保护电路的耐用性和可靠性。

MOS管的驱动设计下面是我对MOSFET及MOSFET驱动电路基础的一点总结，其中参考了一些资料，非全部原创。

包括MOS管的介绍，特性，驱动以及应用电路。

1，MOS管种类和结构MOSFET管是FET的一种（另一种是JFET），可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，但实际应用的只有增强型的N沟道MOS管和增强型的P沟道MOS管，所以通常提到NMOS，或者PMOS指的就是这两种。

至于为什么不使用耗尽型的MOS管，不建议刨根问底。

对于这两种增强型MOS管，比较常用的是NMOS。

原因是导通电阻小，且容易制造。

所以开关电源和马达驱动的应用中，一般都用NMOS。

下面的介绍中，也多以NMOS为主。

MOS管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由于制造工艺限制产生的。

寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免，后边再详细介绍。

在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。

这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。

顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的。

2，MOS管导通特性导通的意思是作为开关，相当于开关闭合。

NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压达到4V或10V就可以了。

PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况（高端驱动）。

但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。

3，MOS开关管损失不管是NMOS还是PMOS，导通后都有导通电阻存在，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。

选择导通电阻小的MOS管会减小导通损耗。

现在的小功率MOS管导通电阻一般在几十毫欧左右，几毫欧的也有。

MOS在导通和截止的时候，一定不是在瞬间完成的。
