项目23 三相异步电动机测试方法
- 格式：ppt
- 大小：902.00 KB
- 文档页数：16
下载文档原格式
合集下载
三相异步电动机参数测量
三相异步电动机参数测量三相异步电动机是工业中最常用的电机之一，其参数测量是电机进行运行管理和故障诊断的重要手段之一、三相异步电动机参数测量主要包括定子电阻、定子互感、转子电阻、转子互感、堵转电流等参数的测量。
以下将分别介绍这些参数的测量方法。
一、定子电阻（Rs）的测量：定子电阻是指在额定电流下，定子绕组产生的电阻。
测量定子电阻可以使用直流电阻法和交流电阻法。
1.直流电阻法：直流电阻法是通过使用万用表或电阻仪测量定子绕组的电阻值。
具体操作步骤如下：a.断开电机电源，确保电机处于完全断电状态。
b.在定子绕组两端接上电阻表，记录测得的电阻值。
c.由于定子绕组通常为星形连接，因此需要进行线电压到相电压的转换，即电阻值乘以32.交流电阻法：交流电阻法是通过应用低频交流电源测量定子绕组阻抗，然后根据阻抗和频率之间的关系计算出电阻值。
具体操作步骤如下：a.断开电机电源，确保电机处于完全断电状态。
b.消除电机内外磁场，可通过快速连续通电断电的方法实现。
c.将定子绕组两端接上信号源和信号接收器，分别通过变压器和示波器来产生交流电压和测量电压。
d.改变信号源频率，记录不同频率下的电压和电流值。
e.根据电压和电流的大小计算出阻抗值，并由此求得电阻值。
二、定子互感（Ls）的测量：定子互感是定子绕组内部电流与定子绕组电压之间的相位差。
测量定子互感可以使用交流电压法。
交流电压法是通过给定子绕组施加一个固定频率和固定幅值的交流电压，测量绕组上的电压和电流，并根据电流和电压之间的相位差计算定子互感。
具体操作步骤如下：a.断开电机电源，确保电机处于完全断电状态。
b.在定子绕组两端接上交流电源，并设置合适的频率和电压值。
c.使用示波器测量绕组上的电压和电流。
d.根据电压和电流的相位差计算出定子互感。
三、转子电阻（Rr）的测量：转子电阻是指转子绕组产生的电阻。
由于转子绕组一般无法直接测量，因此可以通过转子频率响应法来间接测量转子电阻。
三相异步电机试验方法
三相异步电机试验方法中华人民共和国国家标准三相异步电机试验方法Test procedure for three-phase induction motors UDC 621 313.33:621 317 GB1032-85 代替GB1032-68 1 适用范围本标准适用于三相异步电动机。
型式试验及检查试验的项目,应按照GB 755-81《电机基本技术要求》及各类型电机标准的规定。
各类型三相异步电动机凡有本标准未规定的试验基础上或有特殊试验方法及要求时,应在该类型电机的专业标准中作补充规定。
2 试验要求及准备 2.1 试验电源试验电源的电压波形正弦性畸变率应不超过5%;在进行温升试验时应不超过2.5%。
试验电源的三相电压对称系统应符合下述要求:电压的负序分量和零序分量均不超过正序分量的1%;在进行温升试验时,负序分量不超过正序分量的0.5%,零序分量的影响予以消除。
试验电源的频率与额定频率之差应在额定频率的±1%范围内。
对频率为400Hz以上的电动机,其试验电源的要求可在该类型电机的标准中规定。
2.2 电气测量2.2.1 测量仪器试验时,采用的电气测量仪表的准确度应不低于0.5级(兆欧表除外),三相瓦特表的准确度应不低于1.0级,互感器的准确度应不低于0.2级,电量变送器的准确度应不低于0.5%(检查试验时应不低于1%),数字式转速测量仪(包括十进频率仪)及转差率仪的准确度应不低于0.1%±1个字,转矩仪及测功机的准确度应不低于1%(实测效率时间应不低于0.5%),测力计的准确度应不低于1.0级,温度计的误差在±1℃以内。
选择仪表时,应使测量值位于20%～95%仪表量程范围内。
在用两瓦特表法测量三相功率时,应尽量使被测的电压及电流值分别不低于瓦特表的电压量程及电流量程的20%。
对60W及以下的电机,应选用仪表损耗不足以影响测量准确度的电流表和瓦特表。
2.2.2 测量要求进行电气测量时,应遵循下列要求:a.三相电流用三电流互感器(或二互感器)法、三电流表进行测量。
项目23 三相异步电动机测试方法
取下全部连接铜片，依次测量Ul-U2、V1-V2、W1-W2
之间的直流电阻，将其记入表23-2中。若阻值小，为 正常现象；若阻值为0，说明绕阻内部短路；若阻值 为∞，说明绕阻内部开路。三相绕阻直流电阻值相互 的差不得大于2%。
三相异步电动机测试方法
2.测量绕阻绝缘电阻 检测前应检验一下兆欧表的好坏。将兆欧表水平放置，空
1
3
5
E
2
4
6
SA
图23-1电动机绕阻首尾端判别电路
三相异步电动机测试方法
4.测各相空载电流、绕阻相电压及转速 将电动机接通380 V三相电源，使其运转，用万
用表250 V交流电压挡测三相绕阻相电压Uu、 Uv、Uw，
将其记入表23-5中。电动机三相电压不平衡会引起电 动机发热，因此，三相电压不平衡度不得超过5%。
三相异步电动机测试方法
U1 U1 (W2)
( a) 定 子 铁 心
( b) 硅 钢 片
(U2)
V1 Δ 形接法
W1 (V2)
(U2) (W2) (V2)
V1
W1
Y形接法
图23-4定子铁心与硅钢片
图23-5电动机绕阻内部接法
三相异步电动机测试方法
定子三相绕阻连接方法一般有星形(Y形)接法和 三角形（△形）接法。它们的内部接线见图23-5。目 前Y系列电动机3kW及以下为Y形接法，3kW以上均为△ 形接法。电动机额定线电压为380V。图23-6所示为电 动机接线盒外形以及电动机引出线的连接方法。
用钳形电流表测出三相绕阻空载电流Iu、Iv、Iw，
再用转速表顶住轴端测出电动机空载转速，将它们一 并记入表23-5中，并判断这些数据是否正常。任何一 相电流与三相电流平均值偏差不得大于10%。
之间的直流电阻，将其记入表23-2中。若阻值小，为 正常现象；若阻值为0，说明绕阻内部短路；若阻值 为∞，说明绕阻内部开路。三相绕阻直流电阻值相互 的差不得大于2%。
三相异步电动机测试方法
2.测量绕阻绝缘电阻 检测前应检验一下兆欧表的好坏。将兆欧表水平放置，空
1
3
5
E
2
4
6
SA
图23-1电动机绕阻首尾端判别电路
三相异步电动机测试方法
4.测各相空载电流、绕阻相电压及转速 将电动机接通380 V三相电源，使其运转，用万
用表250 V交流电压挡测三相绕阻相电压Uu、 Uv、Uw，
将其记入表23-5中。电动机三相电压不平衡会引起电 动机发热，因此，三相电压不平衡度不得超过5%。
三相异步电动机测试方法
U1 U1 (W2)
( a) 定 子 铁 心
( b) 硅 钢 片
(U2)
V1 Δ 形接法
W1 (V2)
(U2) (W2) (V2)
V1
W1
Y形接法
图23-4定子铁心与硅钢片
图23-5电动机绕阻内部接法
三相异步电动机测试方法
定子三相绕阻连接方法一般有星形(Y形)接法和 三角形（△形）接法。它们的内部接线见图23-5。目 前Y系列电动机3kW及以下为Y形接法，3kW以上均为△ 形接法。电动机额定线电压为380V。图23-6所示为电 动机接线盒外形以及电动机引出线的连接方法。
用钳形电流表测出三相绕阻空载电流Iu、Iv、Iw，
再用转速表顶住轴端测出电动机空载转速，将它们一 并记入表23-5中，并判断这些数据是否正常。任何一 相电流与三相电流平均值偏差不得大于10%。
三相异步电动机检测方法共17页PPT资料
用钳形电流表测出三相绕阻空载电流Iu、Iv、Iw，
再用转速表顶住轴端测出电动机空载转速，将它们一 并记入表23-5中，并判断这些数据是否正常。任何一 相电流与三相电流平均值偏差不得大于10%。
三相异步电动机测试方法
四、 学习形式 五、 考核标准 六、 三相异步电动机常见故障及维修 七、 原理说明 前面我们通过对三相笼型异步电动机绕阻的直流电阻测量、 绕阻间绝缘电阻测量、三相绕阻同极性端判别等操作，了解电动 机的绕阻的一些性能，那么电动机还有什么组成部分？绕组在电 动机运行中起什么作用呢？电动机按使用电流的种类不同，可分 为直流电动机与交流电动机两大类；按使用电源相数不同分为三 相电动机和单相电动机。下面将讨论中小型三相笼型异步电动机 的结构、工作原理。三相笼型异步电动机外形如图23-2所示。
三相异步电动机测试方法
旋转磁场转速n1又叫同步转速，它与转子转速n2 呈“异步”关系，即n2总是小于n1，当电动机正常运 转时，转子转速与同步转速之间总是保持着相对稳定 的转速差（异步）。异步电动机同步转速n1与转子转 速n2之差（n1−n2）叫做转速差，转速差与同步转速之 比的百分数叫做转差率，用s表示，即sn1n210% 0
摇兆欧表，指针应该指到∞处，再慢慢摇动手柄，使L和E两接
线柱输出线瞬时短接，指针应迅速指零。注意在摇动手柄时不
得让L和E短接时间过长，否则将损坏兆欧表。
在拆去接线盒中三相绕阻全部连接铜片的前提下，将兆欧
表的接地端(E)接在电动机外壳上，线路端（L）分别接电动机
绕阻的任一接线端，然后以每秒2转的匀速摇兆欧表的手柄，表 针稳定后读数，该数值即为所测绕阻的对地绝缘电阻值；再用 兆欧表检测三相绕阻之间的绝缘电阻值，记入表23-3中。阻值 应大于200MΩ为正常。
再用转速表顶住轴端测出电动机空载转速，将它们一 并记入表23-5中，并判断这些数据是否正常。任何一 相电流与三相电流平均值偏差不得大于10%。
三相异步电动机测试方法
四、 学习形式 五、 考核标准 六、 三相异步电动机常见故障及维修 七、 原理说明 前面我们通过对三相笼型异步电动机绕阻的直流电阻测量、 绕阻间绝缘电阻测量、三相绕阻同极性端判别等操作，了解电动 机的绕阻的一些性能，那么电动机还有什么组成部分？绕组在电 动机运行中起什么作用呢？电动机按使用电流的种类不同，可分 为直流电动机与交流电动机两大类；按使用电源相数不同分为三 相电动机和单相电动机。下面将讨论中小型三相笼型异步电动机 的结构、工作原理。三相笼型异步电动机外形如图23-2所示。
三相异步电动机测试方法
旋转磁场转速n1又叫同步转速，它与转子转速n2 呈“异步”关系，即n2总是小于n1，当电动机正常运 转时，转子转速与同步转速之间总是保持着相对稳定 的转速差（异步）。异步电动机同步转速n1与转子转 速n2之差（n1−n2）叫做转速差，转速差与同步转速之 比的百分数叫做转差率，用s表示，即sn1n210% 0
摇兆欧表，指针应该指到∞处，再慢慢摇动手柄，使L和E两接
线柱输出线瞬时短接，指针应迅速指零。注意在摇动手柄时不
得让L和E短接时间过长，否则将损坏兆欧表。
在拆去接线盒中三相绕阻全部连接铜片的前提下，将兆欧
表的接地端(E)接在电动机外壳上，线路端（L）分别接电动机
绕阻的任一接线端，然后以每秒2转的匀速摇兆欧表的手柄，表 针稳定后读数，该数值即为所测绕阻的对地绝缘电阻值；再用 兆欧表检测三相绕阻之间的绝缘电阻值，记入表23-3中。阻值 应大于200MΩ为正常。
三相异步电机的检测方法
三相异步电机的检测方法
三相异步电机的检测方法可以分为以下几个方面：
1. 转速检测：可以通过连接转速计或霍尔传感器等装置来测量电机的转速，从而判断电机的运行状态。
2. 高频电流检测：通过检测电机高频电流的大小和波形，可以判断电机的运行负载和磁路状态，以及是否存在电机故障。
3. 噪声检测：通过听觉或声音分析仪来检测电机运行时的噪声水平，从而判断电机的振动和摩擦情况，以及是否存在异常。
4. 温度检测：通过安装温度传感器在电机的不同部位来测量电机的温度变化，以判断电机的运行状态和散热情况。
5. 静态电参量测量：通过连接电参数测试仪，可以测量电机的电流、电压和功率因数等静态参数，以判断电机电气性能和电路是否正常。
6. 动态电参量测量：通过连接动态电参量测试仪，可以测量电机的电流、电压和功率因数等动态参数，以判断电机的转矩、效率和响应速度等。
7. 绝缘电阻测量：通过连接绝缘电阻测试仪，可以测量电机的绝缘电阻，以判断电机的绝缘状态和是否存在漏电问题。
8. 振动检测：通过连接振动传感器或振动分析仪，可以测量电
机的振动水平和频谱，以判断电机的转子不平衡、轴承磨损和机械松动等问题。
以上是常用的三相异步电机检测方法，通过这些方法可以有效地判断电机的运行状态和是否存在故障，及时进行维修和保养。
3-2电动机出厂检验测试方法(衡南)
三相异步电动机出厂检验测试方法1.绕组对地及相间的绝缘电阻测定1.1 检查部位：三相定子绕组，U1-U2、V1-V2、W1-W21.2检验标准：按《相关电机标准》规定，定子绕组绝缘电阻在热态时或温升试验后，绝缘电阻不低于0.38ΜΩ（额定电压380V）或0.66ΜΩ（额定电压660V）出厂检验内控冷态标准不低于50ΜΩ。
1.3检验工具：兆欧表（1000ΜΩ）1.4检验方法：相与相、相对地接线后用兆欧表测量，测量数值，应保证冷态50ΜΩ以上，热态应保证额定电压380V时不低于0.38ΜΩ；额定电压660V时不低于0.66ΜΩ。
1.5检验方式：出厂冷态全检、热态按10%抽检。
2.绕组在实际冷状态下的直流电阻测定2.1检查部位：定子三相绕组的直流电阻。
2.2检验标准：按《相关电机标准》和《试验标准》规定，定子绕组在实际冷态时，各相绕组的直流电阻与三相电阻的平均值之差，不大于2%。
2.3检验工具：QJ44双臂电桥2.4检验方法：按每相首尾测量，W1-W2、U1-U2、V1-V2并计算各相绕相电阻与三相电阻的平均值之差应保证小于2%。
2.5检验方式：全检。
3.绕组对地及相间耐压试验3.1检查部位：三相绕组相间及对地绝缘介电强度。
3.2检验标准：按《相关电机标准》规定，定子绕组相对相、相对地，应能承受为时1min的耐电压试验，电机功率在3kW以上的试验电压为2320V，而不击穿。
3.3检验工具：高压试验台。
3.4检验方法：将相与相、相对地接线后用高压试验台，按照电机功率3kW，以下1760V；4kW 以上2320V作1min的耐压试验。
3.5检验方式：全检。
4.匝间绝缘试验4.1检查部位：电机定子绕组各相线圈的冲击耐压试验4.2检验标准：按《相关电机标准》规定电动机定子绕组线圈应能承受额定功率3kW以下的试验电压峰值为2300V，和额定功率4kW以上的试验电压峰值为3400V，波前时间为0.5μS 的冲击电压试验。
三相异步电动机的检测
实训授课教案实训授课教案教学环节教学内容教学方法组织教学任务引入讲授1.检查学生出勤及工装2.电动机、测量仪表准备3.安全措施三相异步电动机检修后，必须进行全面的检查，根据检修内容进行相应的测试，依杜绝不合格的电动机投入安装和运行，从而避免不必要的经济损失和安全事故。
一、定子绕组直流电阻的测定1.直流电阻测量的意义绕组在冷态下的直流电阻是三相异步电动机的主要参数之一，将绕组的电阻的测定值与设计值相比较，可以检查绕组有无断线和匝间短路，焊接部分有无虚焊或开焊、接触点有无接触不良等现象。
应用惠斯顿电桥测量U相（U1~U2）、V相（V1~V2）、W相（W1~W2）的三相直流电阻Ru、Rv、Rw，各相平均电阻Rp为：Rp=(Ru+Rv+Rw)/3。
正常时，电动机任一相电阻（例如Ru）与平均电阻Rp之差不得大于±5%，即：(Rp-Ru)/Rp×100%≤±5%2.惠斯顿电桥的使用方法（如图3-5-1）图3-5-1 惠斯顿电桥（1）先将检流计的锁扣打开，调节调零器把指针调到零位。
（2）把被测电阻接在“xR”的位置上。
要求用较粗较短的连接导线，并将漆膜刮净。
接头拧紧，避免采用线夹。
因为接头接触不良将使电桥的平衡不稳定，严重时可能损坏检流计。
（3）估计被测电阻的大小，选择适当的桥臂比率，使比较臂的四档都能被充分利用。
这样容易把电桥调到平衡，并能保证测量结果的4位有效数字。
（4）先按电源按钮B，（锁定）再按下检流计的按钮G（点接）。
（5）调整比较臂电阻使检流计指向零位，电桥平衡。
若指针指“+”，则需增加比较臂电阻，针指向“-”，则需减小比较臂电阻。
（6）读取数据：比较臂 比率臂=被测电阻。
（7）测量完毕，先断开检流计按钮，在断开电源按钮，然后拆除被测电阻，点名、检查课件与讲授结合授课课件及实物展示。
三相异步电动机绝缘电阻的测量方法
三相异步电动机绝缘电阻的测量方法绝缘电阻的测量方法主要包括直流电阻法和交流电压法。
下面将对这两种方法进行详细的介绍。
1.直流电阻法：直流电阻法是最常用的一种测量绝缘电阻的方法。
该方法利用直流电进行测量，可以得到较为准确的结果。
具体步骤如下：（1）将电机的三个绕组（A、B、C相）与地线分别断开，并确保各相之间也断开。
（2）将一端连接到测量仪器的正极，将另一端接到需要测量的绕组上。
（3）将电机的其他绕组接地，以保证电机的机壳与地之间绝缘。
（4）当电机绝缘处理完毕后，测量仪器会在正极和绕组之间加上一个特定的直流电压。
（5）根据测量仪器上的指示，读取绝缘电阻值。
直流电阻法的优点是测量结果准确可靠，但其缺点是测量时间相对较长。
2.交流电压法：交流电压法是一种快速测量绝缘电阻的方法。
该方法通过施加交流电压，测量绝缘电流来推算绝缘电阻。
具体步骤如下：（1）将电机的三个绕组（A、B、C相）与地线分别断开，并确保各相之间也断开。
（2）将一组电极连接到需要测量的绕组上，另一组电极连接到电源上。
（3）当电机绝缘处理完毕后，输入特定频率和电压的交流电源。
（4）通过交流电流表测量电机绕组的接地电流。
（5）根据测量的电流以及电源的电压和频率，计算绝缘电阻值。
交流电压法的优点是测量时间较短，但其缺点是测量结果相对于直流电阻法略有偏差。
需要注意的是，在进行绝缘电阻测量时，一定要确保电机的电源已经断电，并在测试前进行完全绝缘处理，以避免电击的风险。
此外，无论采用直流电阻法还是交流电压法进行测量，都应根据电机的具体情况和使用要求，选择适当的测试工具和参数，以确保测量结果的准确性和可靠性。
综上所述，通过直流电阻法和交流电压法可以测量三相异步电动机的绝缘电阻，以评估电机的绝缘状况。
在实际操作中，应根据电机的具体情况选择合适的测量方法，并遵循相关安全规范，以确保测量结果的准确性和安全性。
三相异步电动机故障检测方法
三相异步电动机故障检测方法来源：湘潭电机集团有限公司 /一、电机不能启动：1. 电动机不转且没有声音：电源或者绕组有两相或两相以上断路，首先检查电源是否有电压，如果三相电压平衡，那么故障在电动机本身，可检测电动机三相绕组的电阻，寻找出断线的绕组。
2. 电动机不转但有嗡嗡声：测量电动机接线柱，若三相电压平衡且为额定电压值，可判断是严重过载，检查的步骤：先去掉负载，这时电动机的转速与声音正常，可以判定过载或者负载机械部分有故障，若任然不转动，可用手转动一下电动机轴，如果很紧或转不动，再测三相电流，若三相电流平衡，但比额定值大，说明电动机的机械部分被卡住，可能是电动机缺油，轴承锈死，或损坏严重，端盖或者油盖装的太斜，转子和内膛相碰（扫膛）当用手转动电动机轴到某一角度时感到比较吃力或听到周期性的擦擦声，可判断为扫膛。
3. 电动机转速慢且有嗡嗡声：这种故障表现为轴振东，若测得一相电流为零，而另两相电流大大超过额定电流，说明是两相运转，其原因是：电路或者电源一相断路，或电动机绕组一相断路。
小容量的电动机可以用万用表直接测量是否通断。
中等容量的电动机由于绕组多采用多根导线并绕多支路并联，其中若断掉若干根或断开一条并联支路时检查起来就比较麻烦，这样的情况通常采用相电流平衡法或者电阻法。
电阻法用电桥测量三相绕组的电阻，如三相电阻相差百分五以上，电阻较大的一相为断路相。
经验证明：电动机的断路故障多数发生在绕组的端部，接头处或引出线的地方。
二、电动机启动时熔断器熔断或者热继电器断开1. 故障检查步骤：检查熔丝是否合适，检查电路中是否有短路，检查电机是否短路或者接地。
2. 接地故障的检测方法：用摇表检测电机绕组对地的绝缘电阻，当绝缘电阻低于0.2兆欧时，说明电机严重受潮。
用万用表电阻档或校验灯逐步检查，如果电阻较小或者校验灯较暗说明该项绕组严重受潮，需要烘干处理，如果电阻为零或者校验灯接近正常亮度，那么该项已近接地了。
三相异步电机怎么测量和如何判断电机好坏
三相异步电机怎么测量和如何判断电机好坏?测量冷态直流电阻测定直流电阻主要是为了检验电机三相绕组直流电阻的对称性，即三相绕组直流电阻值的平衡程度，要求误差不超过平均值的5%。
由于绕组接线错误、焊接不良、导线绝缘层损坏或线圈匝数有误差，都会造成三相绕组的直流电阻不平衡。
根据电机功率的大小，绕组的直流电阻可分为高电阻与低电阻，电阻在10Ω以上为高电阻，在10Ω以下为低电阻。
其测量方法如下：(1) 高电阻的测量用万用表测量，或通以直流电，测出电流I和电压U，再按欧姆定律计算出直流电阻R；(2) 低电阻的测量用精度较高的电桥测量，应测量三次，取其平均值。
测量绝缘电阻兆欧表测量绕组的对地绝缘电阻和相间绝缘电阻是先将三相绕组的6个端头分出U、V、W三相的3对端头，再把兆欧表“E”(地)端接其中一相，“L”(线)端接在另一相上，以120r/min的转速均匀摇动1分钟(转速允许误差±20%),随之读取兆欧表指示的电阻值。
用此法测三次，就测出U-V、V-W、W-U之间的相间绝缘电阻值。
然后将U、V、W三相的3个尾端头(或首端头)绞接在一起，把兆欧表的“L”(线)端接上，再把“E”(地)端接机座，以测相间绝缘电阻的方法，同样测得对地绝缘电阻值。
低压电机通常采用500V兆欧表，要求对地绝缘电阻和相间绝缘电阻都不能小于0.5MΩ。
若绝缘电阻值偏小，说明绝缘不良，通常是槽绝缘在槽端伸出槽口部分破损或末伸出槽口或没有包好导线，使导线与铁心相碰所致。
处理方法是在槽口端找出故障点，并以衬垫绝缘纸来消除故障点。
如果没有破损仍低于此值，必须经干燥处理后才能进行耐压试验。
测量转子开路电压转子不动，在定子绕组上加额定电压，测量各相间电压。
转子开路电压不超过铭牌规定数值的±5%，转子三相绕组间的相电压与其平均值之间的误差不大于±2%。
扩展资料1、故障现象机壳带电、控制线路失控、绕组短路发热，致使电动机无法正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相异步电动机测试方法
四、 学习形式 五、 考核标准 六、 三相异步电动机常见故障及维修 七、 原理说明 前面我们通过对三相笼型异步电动机绕阻的直流电阻测量、 绕阻间绝缘电阻测量、三相绕阻同极性端判别等操作，了解电动 机的绕阻的一些性能，那么电动机还有什么组成部分？绕组在电 动机运行中起什么作用呢？电动机按使用电流的种类不同，可分 为直流电动机与交流电动机两大类；按使用电源相数不同分为三 相电动机和单相电动机。下面将讨论中小型三相笼型异步电动机 的结构、工作原理。三相笼型异步电动机外形如图23-2所示。
三相异步电动机测试方法
表23-1 元 件 明 细 表
代 号 M QF SA 名称 推荐型号 推荐规格 4kW、380V、Δ接法、8.8A、 1440r/min 三相、额定电流15A 数 量 1 1 1
三相异步电动机 低压断路器 单极控制开关
Y112M-4 DZ10-100
三相异步电动机测试方法
三、项目实施步骤及工艺要求 1.测三相绕阻冷态直流电阻 将万用表置于低电阻量程挡，在电动机接线盒中， 取下全部连接铜片，依次测量 Ul-U2、V1-V2、W1-W2 之间的直流电阻，将其记入表23-2中。若阻值小，为 正常现象；若阻值为0，说明绕阻内部短路；若阻值 为∞，说明绕阻内部开路。三相绕阻直流电阻值相互 的差不得大于2%。
三相异步电动机测试方法
1
3
5
E 2 4
SA
6
图23-1电动机绕阻首尾端判别电路
三相异步电动机测试方法
4.测各相空载电流、绕阻相电压及转速 将电动机接通380 V三相电源，使其运转，用万 用表250 V交流电压挡测三相绕阻相电压Uu、 Uv、Uw， 将其记入表23-5中。电动机三相电压不平衡会引起电 动机发热，因此，三相电压不平衡度不得超过5%。 用钳形电流表测出三相绕阻空载电流Iu、Iv、Iw， 再用转速表顶住轴端测出电动机空载转速，将它们一 并记入表23-5中，并判断这些数据是否正常。任何一 相电流与三相电流平均值偏差不得大于10%。
(a)转子硅钢片
(b)笼型转子绕阻 图23-7 笼型转子
(c)铸铝转子
三相异步电动机测试方法
3.其他附件 除定子、转子两个主体部分外，电动机还有端盖、 轴承、轴承盖、风扇叶和接线盒等附件。 三相异步电机的原理是：当向电动机三相定子绕 阻分别通入三相电流时，将产生一个随时间变化的旋 转磁场。运行时,电机转子的转速低于旋转磁场的转速。 转子绕阻因为与磁场之间存在着相对运动而感生电动 势和电流，并与磁场相互作用产生电磁转矩，使转子 沿着旋转磁场的方向旋转。
三相异步电动机测试方法
三相笼型异步电动机主要由定子和转子两个基本部 分组成，其结构如图23-3所示。
风罩
后端盖
风叶
图23-2三相笼型异步电动机外形 图23-3 三相笼型异步电动机的结构
三相异步电动机测试方法
1.定子 定子由定子铁心、定子绕阻和机座三部分组成。 定 子 铁 心 组成 电 动 机 磁路 的 一 部 分， 通 常 由 0 .35 mm～ 0.50mm厚的硅钢片叠压而成，在硅钢片内圆冲有均匀分布的槽 口。整个铁心被固定在铸铁机座内，铸铁机座上铸有加强散热 功能的散热筋片。如图23-4所示。 定子绕阻组成电动机的电路部分。它是由若干线圈组成的三相绕 阻，按一定的空间角度嵌放在定子铁心槽内，每相绕阻有两个 引出线端，一个叫首端，另一个叫尾端。其中三个首端分别用 U1、V1、W1表示，三个尾端分别用U2、V2、W2表示。一般绕 阻的直流电阻值都很小。
图23-6 电动机接线盒外形以及电动机引出线的连接
三相异步电动机测试方法
2.转子 转子由转子铁心、转子绕阻（笼型绕阻）和转轴 三部分组成。转子铁心由外圆冲有均匀槽口、互相绝 缘的硅钢片叠压而成，铁心槽内铸有铝质或铜质的笼 型转子绕阻，它是短路绕阻，两端铸有端环，如图 23-7所示。
三相异步电动机测试方法
三相异步电动机测试方法
3.判断三相绕组的首尾 将三相绕阻的六个端头从接线板上拆下，先用万用表测出 每相绕阻的两个端头，并按图23-1所示编为1号、2号、3号、4 号、5号、6号。 将3、4两号绕阻端接万用表正、负端钮，并规定接正端钮 的为首端，将万用表置于直流最低毫安挡。将另一绕阻的1、2 端分别接低压直流电源正、负极；在闭合SA开关瞬间，如电流 表指针向右偏转，则与电源正极相接的一端1和与万用表正端钮 相接的3端为同极性端，均为首端。反过来，2与4也是同极性端， 均为尾端。用同样办法，可判断出第三相绕阻的5、6两端谁为 首端、谁为尾端。规定1-2端绕阻为U相、3-4端绕阻为V相、5-6 端绕阻为W相，按表23-4要求填出对应端子的编号。
三相异步电动机测试方法
2.测量绕阻绝缘电阻 检测前应检验一下兆欧表的好坏。将兆欧表水平放置，空 摇兆欧表，指针应该指到∞处，再慢慢摇动手柄，使L 和E 两接 线柱输出线瞬时短接，指针应迅速指零。注意在摇动手柄时不 得让L和E短接时间过长，否则将损坏兆欧表。 在拆去接线盒中三相绕阻全部连接铜片的前提下，将兆欧 表的接地端( E)接在电动机外壳上，线路端（ L）分别接电动机 绕阻的任一接线端，然后以每秒2转的匀速摇兆欧表的手柄，表 针稳定后读数，该数值即为所测绕阻的对地绝缘电阻值；再用 兆欧表检测三相绕阻之间的绝缘电阻值，记入表23-3中。阻值 应大于200M 为正常。
三相异步电动机测试方法
旋转磁场转速n1 又叫同步转速，它与转子转速n2 呈“异步”关系，即n2 总是小于n1，当电动机正常运 转时，转子转速与同步转速之间总是保持着相对稳定 n 的转速差（异步）。异步电动机同步转速n1与转子转 速n2之差（n1−n2）叫做转速差，转速差与同步转速之 比的百分数叫做转差率，用s表示，即 n1 − n 2 s= × 100% n1 从上式可知，转子转速n2越高，转差率s越小，反 之则越大。通常，电动机转子转速n2比同步转速n1 低 2～6%。转差率取值范围为1≥s≥0。
三相异步电动机测2) (U2) ( b) 硅 钢 片
(W2)
W1
(V2) Δ形接法
(V2)
( a) 定 子 铁 心
V1
V1
W1
Y形接法
图23-4定子铁心与硅钢片
图23-5电动机绕阻内部接法
三相异步电动机测试方法
定子三相绕阻连接方法一般有星形(Y形)接法和 三角形（△形）接法。它们的内部接线见图23-5。目 前Y系列电动机3kW及以下为Y形接法，3kW以上均为△ 形接法。电动机额定线电压为380V。图23-6所示为电 动机接线盒外形以及电动机引出线的连接方法。
三相异步电动机测试方法

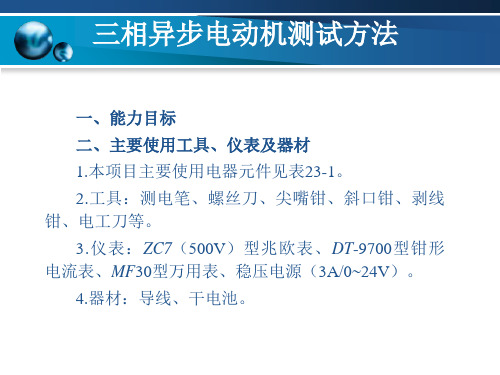

一、能力目标 二、主要使用工具、仪表及器材 主要使用工具、 1.本项目主要使用电器元件见表23-1。 2.工具：测电笔、螺丝刀、尖嘴钳、斜口钳、剥线 钳、电工刀等。 3.仪表：ZC7（500V）型兆欧表、DT-9700型钳形 电流表、MF30型万用表、稳压电源（3A/0~24V）。 4.器材：导线、干电池。
