八年级物理下册第七章《欧姆定律》单元测试卷一、填空题：（每空1分，共34分）1、德国物理学家欧姆在19世纪初做了大量实验，归纳得出了欧姆定律:导体中的电流，跟导体两端的______成正比，跟导体的______成反比。
用公式表示为_______其中_____的单位是安培，字母为_____ ；______的单位是伏特，字母为_______；_______的单位是欧姆，字母为_________。
2、如图2所示，开关闭合后，灯L 1_______（填“亮”或者“不亮”），整个电路的总电阻_______（填“变大”、“不变”或“变小” ），电流表的示数_______（填“变大”、“不变”或“变小” ），电压表的示数_______（填“变大”、“不变”或“变小”）。
图2 图33、如图3所示，M 、N 间接滑动变阻器，开关闭合后，若将P 向右滑动时，灯逐渐变亮，正确接法有两种：将变阻器______两个接线柱接在M 、N 之间；或将变阻器的______两个接线柱接在M 、N 之间。
4. 如图4所示,电流表的分度值是______,此时示数为______．5.在解决物理问题的过程中,我们常常会用到一些隐含的已知条件.示例: ⑴在1标准大气压下，把水烧开 隐含条件:开水的温度为100℃；(2)将用电器接到家庭电路中 隐含条件:家庭电路的电压为___________. (3)给遥控器换上两节新的干电池 隐含条件:电源电压为 . 6．已知两个电阻的数值R1=R2=10欧姆， 则这两个电阻串联后的总电阻为______欧姆，这两个电阻并联后的总阻值是______欧姆。
7．在一段导体两端加2伏特电压时，通过它的电流强度是0.4安培，这段导体的电阻是______欧姆；如果在它两端不加电压，通过它的电流是______安培，这段导体的电阻是______欧姆。
8.某人做实验时把两盏灯串联起来，灯丝的电阻分别是R1=30Ω，R2=24Ω，电流表的读数为0.2A ，那么加在R1和R2两端的电压分别是_________和________。
八年级物理下册单元测试题——第七章：欧姆定律班级_____ __ 学号_______ 姓名__ ___ 分数__第一部分（共20分） （时间：80分钟）一、 判断题（每题1分，共8分）1、电压表不能直接接到电源的正负极上。
（ ）2、只有36伏的电压对人体才是安全的。
（ ）3、电路两端有电压存在，电路中一定有电流。
（ ）4、串联电路中各处电压都相等。
（ ）5、并联电路中各支路两端的电压都相等。
（ ）6、同一电路中，电压相等的两只灯泡一定是并联。
（ ）7、一根铜导线的电阻为R ，将它均匀拉长后，它的电阻将变大。
（ ） 8、电阻的大小是由R 两端的电压和通过R 的电流所决定的。
（ ） 二、 选择题（每题3分，共12分）1、下列四组物体，在常温下都属于导体的是 （ ） A. 铅笔芯、铁丝、人体 B. 海水、油、水银 C. 塑料尺、硬币、大地 D. 陶瓷、玻璃、铜丝2、如图1所示的电路中，开关 S 闭合时，电压表所测的是 （ ） A. 电灯L1两端的电压 B. 电灯L1、L2两端的电压 C ．电灯L2两端的电压 D. 电源电压3、同一电路的两只小灯泡，用电压表测量每只灯泡两端的电压后，发现两只灯泡的电压相等，由此可判断此两只灯泡（ ） A ．一定串联 B 。
一定并联 C ．可能是串联，也可能是并联 D 。
以上说法都错4、两盏电灯串联后接入电压为36V 的电源上，测得灯L1两端的电压为30V ，则用电压表测灯L2两端的电压时选择的接线柱为（ ） A ．“3”和“15” B 。
“+”和“3” C ．“+”和“15” D 。
以上都不对第二部分（共80分）一、填空题（每题3分，共18分）1. 导体中的电流，跟导体两端的__________成正比，跟导体__________成反比。
这个结论是德国物理学家欧姆通过大量实验得出的，叫__________定律，写成公式是__________。
2. 如图所示的电路图1中，小灯泡L 1和L 2组成的是__________电路（选择“并联”、“串联”）。
第七章《欧姆定律》同步练习（人教版初二下）（4）、填空题〔每空1分，共30分〕连接方式串联并联电路图严-戸fi ■电流特点电压特点总电阻分流分压1 •滑动变阻器的制作原理是通过改变连入电路中的_________________________来改变_____________ 的.为了使滑动变阻器对电路起到爱护作用，一样将它________ 联在电路中，同时通常在使用前将滑片调到_____________________ 的位置上.2•使用电压表时，假如被测电压超过了电压表的最大测量值，不仅测不出电压值，甚至会电压表•在不能预先估量被测电压的情形下，能够用_____________ 法来判定被测电压是否超过量程.，假设閘13.如图4, R=15Q、R2= 10 Q。
当R i增大到20Q时，电压表示数将________________________将R除去，电压表示数将 _______________ ，电流表示数________________ 。
〔填增大、不变、减小〕4. ____________________________________ 甲乙两个电阻的阻值分不为4 Q和8Q,假设将它们串联后接在12V的电源两端〔电源电压保持不变〕，那么通过甲电阻的电流是______ A，乙电阻两端的电压是_________________________________________________________ V.5.下表列出了一些材料制成的长1m、横截面积为1mm2的导线在20 C时的电阻值.导线银铜铝钨铁锰铜合金镍铬合金电阻R/ Q 0. 016 0. 017 0. 027 0. 052 0. 096 0. 44 1 . 1依照表中数据回答：假如让你架设一条输电线路，在铝线和铁线之间，你应选用___________________ ;假如要选用一根金属丝来做滑动变阻器的电阻丝，在镍铬合金和锰铜丝之间，你应选用_____________________ .6.两个定值电阻上分不标有”20 Q, 1A"和” 20 Q, 0. 5A"字样，将两定值电阻串联起来接在某一电路中，那么该电路两端所加的最大电压为_______________________________ ;假设将两定值电阻并联起来接在某一电路中，那么该电路两端所加的最大电压为________________ .7.有两个电阻之比R : R=2: 5,把它们串联在电路中，通过它们的电流强度之比丨1：12= ______ ，加在它们的两端电压之比U: U= _________ ;假如把它们并联在电路中，通过它们的电流之比11： 12= ____________ ，加在它们两端的电压之比是U: U= _______ .8 .某用电器的电阻是120 Q，要使电路中的总电流的1/5通过那个用电器，就跟那个用电器并联一个___________ Q的电阻；假设要使用电器两端的电压是总电压的1/5，那么应跟那个用电器串联一个________________ Q的电阻.9.触电时有电流通过人体， 通过人体电流的大小取决于 会证明：只有 的电压才是安全的.二 .选择题〔每题2分，共36分〕 1 .关于电流表和电压表能否直截了当连到电源两极上的以下讲法中，正确的选项是 〔 〕 A .电流表能够，电压表不能够 C.电流表不能够，电压表能够 2.学生实验用的电压表，当使用” 刻度值分不是 A . 15V , 0. 5V B . 15V , 3•如图6-54所示，将电压表先后并接在 闭合后，电压表读数最大时，是接在 A . AC 处 B . AB 处4. 一部录音机要求电源电压是〔 〕 A .6节干电池并联C . 3节干电池并联 5. 在如图6-55所示的电路中， 电阻R 1的阻值为10 Q .当变阻器的 A . 0.24A 〜0.2A B1V 15” •两种电表都能够 •两种电表都不能够 两个接线柱时，电压表的量程和最小〔 〕 C . 3V , 0. 1V D . 3V , 0.05V AB 处、BC 处、AC 处，当开关S 〕 〔 BC 处 D .三处一样大伏，假设用干电池作电源，那么需要将 SL 2图 6-54B . 6节干电池串联 D . 3节干电池串联 电池的电压为 12V ，滑动变阻器 R 的最大阻值是50 Q, p 端从a 端滑向b 端时，电流表的变化范畴是〔〕.0.2A 〜0.24A C. 0.2A 〜1.2A D 6.下面讲法正确的选项是 A •电路断开后，电路中的电流为零，因此电源电压也为零 B •电路两端只要有电压，电路中就一定有电流 C .电压表有一定的量程，使用时选择的量程越大越好 D •在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等 白炽灯泡的灯丝断开后，可把断头搭接起来连续使用，这时灯丝的 电阻变大，电流减小 B •电阻变小，电流增大电阻和电流都增大D•电阻和电流都减小发生电火灾后，产生应该做的是 .1.2A 〜0.2A C . A .用水灭火B.用灭火器灭火 C .用砂子灭火9.如图6-56所示电路中电源电压不变，当S 闭合，滑动时，各电表示数的变化情形是：D.切断电源并拔打 且滑片P〔A . A 1表读数不变、 A 2表读数变小、 V 表读数变小B .A 1表读数变大、 A 2表读数变大、 V 表读数不变 C .A 1表读数变小、A 2表读数变大、V 表读数变大D . A 1表读数不变、 A 2表读数变大、 V 表读数不变 10 .教室里装有多盏电灯，每多开一盏灯，那么教室内电路的 A. 总电阻增大 B.总电压增大C. 总电流增大 D.总电压、总电流都不变〔〔119火警电话图11•张弛同学在做”用变阻器改变灯的亮度'‘的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后不管如何样移动滑动变阻器的滑片， 灯都不亮，为了检查电路故障， 她另取一只电压表将表分不与小灯泡、开关并联时，表的指针时，导体中的电流变为A . 0.25AB . 0.5A C. 2A D. 3A〔3〕图15— 18是某次用电压表和电流表测量小灯泡电阻的实物图，请用笔画线代替导 线，按照实验的要求完成电路的连接.〔要求：滑动变阻器的滑片向右移时电流表示数变大〕A.电源没电了 B .小灯泡处开路 C .滑动变阻器处开路 D.开关处开路12、在”伏安法测电阻" 的实验中， 滑动变阻器不能起到的作用是()A.改变电路中的电流B. 改变被测电阻两端的电压C.改变被测电阻的阻值 D . 爱护电路均不动；将表与滑动变阻器并联时，表的指针明显偏转•那么电路故障可能是〔13.小宁的探究小组在练习使用电压表时，军军把电压表接成了如图闭合开关时所发生的现象是：A.灯泡亮、电压表有示数 C.灯泡不亮、电压表有示数 E.灯泡亮、电压表无示数D.灯泡不亮、电压表无示数2-2所示的电路.当 〔 〕14.两只电阻组成串联电路， 电流之比：R 与R 两端电压之比是4:1，假设将这两只电阻并联，其 〔 〕A. 4:1 B . 3:1 C . 1:3 D1:415. 一段导体两端的电压为4V 时，导体中的电流为 1A ,假如将两端的电压减少到 2V16、如图15- 2所示，电阻 R 1=3 Q 、R 2=6 Q,电流表 A 的示数是 0.6A ，那 么电流表A 1的示数 A . 0.6AB . 0.4AC . 0.2AD . 0.1A17.如图15 — 12所示,AB 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体 A. UABUBC, 1AB1BCB. U AB UBC，C. UAB UBC,1AB1BC D.UABUBC,(J-- Sj")AB1BC-- /A1 B 1 CAB 1BC图 15 — 1218.如图15— 15所示的电路中，闭合 S,当开关 中正确的选项是A . S 1 闭合后电流表A 1、A 2示数相等 B. S 1 闭合后电流表 A 1的示数比A 2大C. S 1 闭合后电流表 A 1、A 2示数大小无法判定D. S 1 闭合后电流表 A 1的示数比A 2小 *■ 、实验题1.在”用电压表和电流表测电阻的实验'’中， ⑴实验的原理是： ________________________ 〔 2〕、这叫__________ 法测电阻。

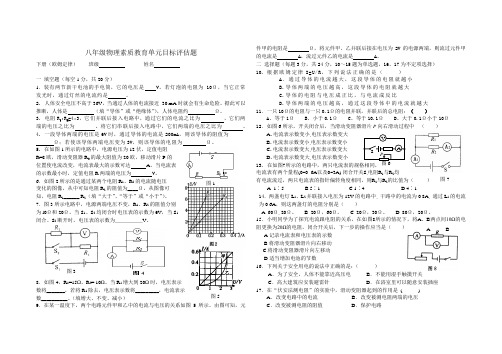

PVA S八年级物理素质教育单元目标评估题下册（欧姆定律） 班级 姓名一 填空题（每空1分，共20分）1．装有两节新干电池的手电筒，它的电压是 V 。
若灯泡的电阻为10Ω，当它正常发光时，通过灯丝的电流约是 。
2. 人体安全电压不高于36V ，当通过人体的电流接近 30 mA 时就会有生命危险。
据此可以推断，人体是 （填“导体”或“绝缘体”），人体电阻约 Ω。
3. 电阻R 1:R 2=4:3，它们并联后接入电路中，通过它们的电流之比为 ，它们两端的电压之比为 。
将它们串联后接入电路中，它们两端的电压之比为 。
4. 一段导体两端的电压是6V 时，通过导体的电流是200mA ，则该导体的阻值为 Ω；若使该导体两端电压变为3V ，则该导体的电阻为 Ω。
5. 在如图1所示的电路中，电源电压为12伏，定值电阻 R=8欧，滑动变阻器R 0的最大阻值为20欧，移动滑片P 的 位置使电流改变，电流表最大的示数可达 A 。
当电流表 的示数最小时，定值电阻R 两端的电压为 V 。
6．如图2所示的是通过某两个电阻R 1、R 2的电流随电压 变化的图像，从中可知电阻R 2的阻值为____Ω，从图像可 知，电阻R 1______ R 2（填“大于”、“等于”或“小于”）。
7．图3所示电路中，电源两端电压不变，R 1、R 2的阻值分别 为l0Ω和20Ω。
当S 1、S 2均闭合时电压表的示数为6V ，当S 1 闭合、S 2断开时，电压表的示数为___________V 。
8．如图4，R 1=15Ω、R 2= 10Ω。
当R 1增大到20Ω时，电压表示数将_______，若将R 1除去，电压表示数将_________，电流表示数__________。
（填增大、不变、减小）9．在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图5所示。
由图可知，元件甲的电阻是 Ω，将元件甲、乙并联后接在电压为2V 的电源两端，则流过元件甲的电流是 A ，流过元件乙的电流是 A 。
第七章欧姆定律（45分钟 100分）一、选择题本大题共8小题，每小题5分，共40分1若导体两端电压为6 V时，通过导体的电流为1.2 A，若导体两端的电压变为12 V，则导体电阻为ΩΩΩ D无法确定22022·衡阳中考如图所示，电源电压保持不变，闭合开关S1、S2，电压表示数为6 V,电流表示数为0.6 A,断开S2后，电压表示数变为2 V，则R2的电阻和电源电压分别是Ω 9 V Ω 6 VΩ 9 V Ω 6 V1<R2,如图所示的四种不同接法中，其总电阻最小的是4在不断发生雷鸣闪电的天气里，为了避免电视机被雷击，采取的简单而有效的措施是A关掉电视机B关掉电视机，拔掉电视机的电源插头C关掉电视机，拔掉电视机的电源插头，把天线接地D把电视机移到另一个地方，继续看电视节目52022·山西中考如图所示是某电子秤的结构示意图，其中1.2 A0.3A A时就会有生命危险据此可以推断，人体是________填“导体”或“绝缘体”，人体电阻约__________Ω122022·株洲中考有两个电阻，R1=4 Ω，R2=6 Ω，如果把它们并联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1、U2，则I1∶I2=______，U1∶U2=_______13如图所示的电路中，R1、R2均为定值电阻,电源1、S2，两电表均有示数；再断开开关S2，则电流表示数______，电压表示数_______，电压表与电流表的示数之比_______均选填“变大”、“变小”或“不变”2分别标有“10 Ω 1 A”和“20 Ω 0.5 A”的字样，现将它们串联起来接到某电源两端，为了不损坏电阻，该电源电压不能超过______V；若将它们并联起来，在不损坏电阻的情况下，干路上最大电流是_____A三、实验探究题本大题共2小题，共19分157分2022·绍兴中考小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压值为6 V，改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中1实验过程中，移动变阻器滑片时，眼睛应注视________选填序号；A变阻器滑片 B电压表示数 C电流表示数2在丙图中，用笔画线代替导线，将电压表正确连入电路；3实验中，他所选择的变阻器是________选填序号；Ω 0.5 A Ω 1 A Ω 2 A4乙图中阴影部分面积表示的科学量是___________；5实验过程中，如果出现了电流表示数为0,电压表示数接近 6 V,电路发生的故障可能是________________________________________________________1612分在“伏安法测定值电阻”的实验中，小明同学所用的电源电压恒定不变，但电源电压未知，滑动变阻器标有“20 Ω 1.5 A”字样，电压表和电流表的量程合适，但已连接了部分电路，如图甲所示请你接着完成下列问题：1用笔画线代替导线，将图甲中的电路连接完整2当电压表示数为 V时，电流表的示数如图乙所示，则其示数为______A,电阻丝的电阻为_______Ω3进行了上步计算后，小明认为实验就完成了，小亮则认为，4小芳连接电路后，闭合开关，移动滑动变阻器滑片的过程中发现，电流表示数变大时，电压表示数反而减小，电流表示数变小时，电压表示数反而增大5小芳正准备继续实验，的再一次测量请你在图丙中画出设计的电路图，并完善下列步骤①按照电路图连接好电路；②调节滑动变阻器的滑片，使接入电路的阻值为_________时，读出电流表的示数I1；③再调节滑动变阻器的滑片，使接入电路的阻值为________时，读出电流表的示数I2；④根据已知条件和测量结果，写出定值电阻的表达式：R=_________四、计算题15分172022·重庆中考从2011年5月11日起，执行酒驾重罚新规定交警使用的某型号酒精测试仪的工作原理相当于如图所示电源电压恒为9 V ，传感器电阻R 2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R 2的电阻为80 Ω使用前要通过调零旋钮即滑动变阻器R 1的滑片对测试仪进行调零，此时电压表的示数为8 V 求：1电压表的示数为8 V 时，电流表的示数为多少2电压表的示数为8 V 时，滑动变阻器R 1的电阻值为多少3调零后，R 1的电阻保持不变某驾驶员对着测试仪吹气10 ，若电流表的示数达到0.3 A ，表明驾驶员醉驾，此时电压表的示数为多少答案解析1． 【解析】选A R=U/I =6 V/1.2 A=5 Ω；电阻是导体本身的性质，不随电压和电流的变化而变化，所以导体两端电压变为12 V 时，电阻仍为5 Ω2 【解析】1、S 2时，电路中只有电阻R 1，故此时电压表示数即为电源电压，根据欧姆定律可得，1U 6 V R 10I 0.6 A===Ω，当S 1闭合、S 2断开时，电路中R 1和R 2串联，电压表测量的是R 1两端电压，为2 V ，则R 2两端电压为6 V-2 V=4 V ，根据1122R U R U =可得，电阻R 2的阻值为R 2=2R 1=2×10 Ω=20 Ω 3 【解析】选D 几个电阻串联相当于增加了导体的长度，所以串联的总电阻大于其中的每个电阻，所以C 总电阻最大；几个电阻并联相当于增加了导体的横截面积，所以并联的总电阻小于其中的每个电阻，所以D 总电阻最小4 【解析】选C 发生雷电时，为避免大电流通过电源线或天线击坏电视机，应同时断开电源和拔出天线并接地5 【解析】选C 保护电阻、电子秤刻度表与滑动变阻器组成串联电路，所以电子秤刻度表应该是一个电流表，故选项B 错误当秤盘内物体的质量变大时，滑片向下移动，滑动变阻器的阻值变小，电流表的示数变大，在相同的时间内消耗的电能变大，所以选项A 和D 错误当秤盘内没有物体时，电路应该处于开路状态，正确6 【解析】1、R 2串联，电压表 测R 1、R 2的电压，电压表 测R 2的电压，根据串联电路中电压与电阻成正比可知：11222U R R 3032U R 20+===∶， 故选B 7 【解析】1的示数逐渐变小，说明滑动变阻器阻值变大，滑片P 是向右滑动的，A 错；电压表测量电源电压，示数始终不变，B 错；电流表A 1的示数逐渐变小，R 2中电流大小不变，所以电流表A 的示数逐渐变小，C 对；因为R 2中电流大小不变，所以电流表A 与A 1的示数差不变，D 错8 【解析】断路，则电压表串联在电路中，电路中几乎无电流，电压表显示电源电压，故A 对；如果是R 断路， 无示数， 无示数，B 错；如果灯L 短路， 示数变大， 示数减小，但“一定”不对；如果R 短路，两表示数都变大，故C 、D 不对9 【解析】图象中横坐标表示电流,纵坐标表示电压,当电压为3 V 时,I 甲=0.3 A, I 乙=0.6 A,故 R 甲=U/I 甲=3 V/0.3 A=10 Ω，R 乙=U/ I 乙=3 V/0.6 A=5 Ω，甲、乙两个电阻串联后总电阻是10 Ω5 Ω=15 Ω；并联后接在6 V 电源上，U U 6 V 6 V I 1.8 A R R 105=+=+=ΩΩ并甲乙 答案：1510 【解析】由题图知，R 1与R 2并联，电流表 测量干路中的电流，电流表 1=I-I 2=1.2 A-0.3 A=0.9 A ；R 2的阻值为R 2=2U 3 V I 0.3 A= =10 Ω 答案： 1011 【解析】本题考查了欧姆定律的应用和安全用电的常识R=U/I=36 V/0.03 A =1 200 Ω 答案：导体 1 20012 【解析】根据并联电路中电压的关系可知，各并联支路两端的电压相等，即U 1∶U 2=1∶1；由欧姆定律可知，电压一定时，电流跟电阻成反比，则I 1∶I 2=R 2∶R 1=3∶2答案：3∶2 1∶113【解析】当闭合开关S 1、S 2时，电阻R 1被短路，电压表测电源电压，电流表测R 2中的电流，电压表与电流表的示数之比等于电阻R 2的阻值；再断开开关S 2时，电阻R 1、R 2串联，电路中的电阻增大，故电流表的示数变小，此时电压表测R 2两端的电压，故电压表示数也变小，而电压表和电流表的示数之比仍等于电阻R2的阻值，故示数之比不变答案：变小变小不变14【解析】因为串联电路中电流处处相等，电阻R1和R2串联使用，电流不能超过较小的电流0.5 A；并联电路两端电压相同，电阻R1和R2并联使用，电压不能超过电阻两端电压较小的一个答案：1515 【解析】1更换不同的定值电阻后，应调节滑动变阻器，眼睛要观察电压表，直到定值电阻两端的电压与更换前相同2电压表要并联在定值电阻的两端；根据乙图中的图象，实验过程中保持定值电阻两端的电压U=IR=0.4 A×5 Ω=0.2 A×10 Ω=0.1 A×20 Ω=2 V，故电压表应选0～3V量程3当定值电阻R=20 Ω时，电流I=0.1 A，此时滑动变阻器两端的电压U′=6 V-2 V=4 V，滑动变阻器连入电路中的阻值U 4 VR40I0.1 A''===Ω，故选C4阴影部分面积为0.2 A×10 Ω=2 V，表示定值电阻两端的电压5电阻R处断路时，电压表串联在电路中，由于电压表电阻非常大，根据欧姆定律可知，电路中的电流几乎为0，电源电压几乎全部加在电压表两端答案：1B 2如图所示3C 4电压 5电阻R处有断路16 【解析】1连接电路时要注意，电压表与R并联，滑动变阻器“一上一下”；两表量程选择要合适2x U 2.4 VR10I0.24 A===Ω3为减小误差，应多次测量求平均值4R 和滑动变阻器串联,U=UU 滑动,U 不变,当R 两端电压增大时,滑动变阻器两端电压会减小,结合题意可知,电压表与滑动变阻器并联了5I 1·R=R 0RI 2 02x 12R I R I I =- 答案：12 10 3见解析 4电压表并联在滑动变阻器两端了5如图②0 ③最大值R 0 ④0212R I I I - 17 【解析】1由题图知，R 1与R 2串联，电压表的示数为8 V 时，电路中电流 I=I 2=22U 8 V 0.1 A R 80==Ω2电压表的示数为8 V 时，R 1两端的电压U 1=U-U 2=9 V －8 V=1 V通过R 1的电流I 1＝I ＝0.1 AR 1的电阻值111U 1 V R 10I 0.1 A===Ω 3当R 1的电阻保持不变，电流表的示数I ′为0.3 A 时，R 1两端的电压：U ′1= I ′R 1=0.3 A ×10 Ω=3 V电压表的示数：U ′2=U-U ′1=9 V －3 V=6 V答案：10.1 A 210 Ω 36 V。

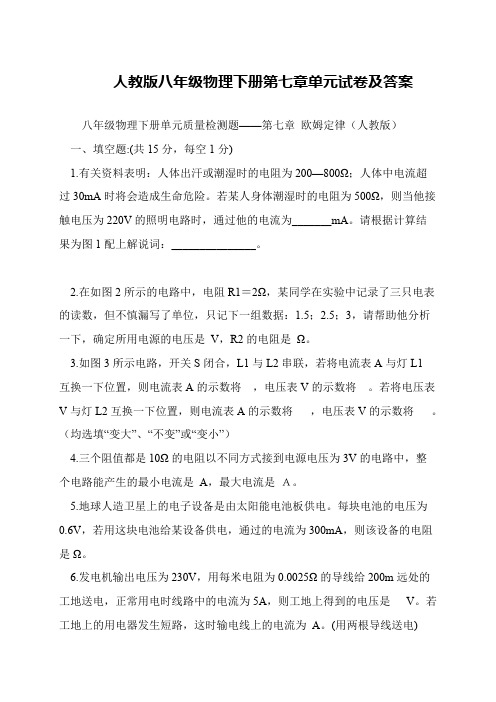

人教版八年级物理下册第七章单元试卷及答案
八年级物理下册单元质量检测题——第七章欧姆定律（人教版）
一、填空题:(共15分，每空1分)
1.有关资料表明：人体出汗或潮湿时的电阻为200—800Ω；人体中电流超
过30mA时将会造成生命危险。
若某人身体潮湿时的电阻为500Ω，则当他接触电压为220V的照明电路时，通过他的电流为_______mA。
请根据计算结
果为图1配上解说词：_______________。
2.在如图2所示的电路中，电阻R1＝2Ω，某同学在实验中记录了三只电表的读数，但不慎漏写了单位，只记下一组数据：1.5；2.5；3，请帮助他分析一下，确定所用电源的电压是V，R2的电阻是Ω。
3.如图3所示电路，开关S闭合，L1与L2串联，若将电流表A与灯L1
互换一下位置，则电流表A的示数将，电压表V的示数将。
若将电压表V与灯L2互换一下位置，则电流表A的示数将，电压表V的示数将。
（均选填“变大”、“不变”或“变小”）
4.三个阻值都是10Ω的电阻以不同方式接到电源电压为3V的电路中，整
个电路能产生的最小电流是A，最大电流是Ａ。
5.地球人造卫星上的电子设备是由太阳能电池板供电。
每块电池的电压为0.6V，若用这块电池给某设备供电，通过的电流为300mA，则该设备的电阻是Ω。
6.发电机输出电压为230V，用每米电阻为0.0025Ω的导线给200m远处的工地送电，正常用电时线路中的电流为5A，则工地上得到的电压是V。
若工地上的用电器发生短路，这时输电线上的电流为A。
(用两根导线送电)。
第七章 欧姆定律测试题姓名： 班级： 得分一．填空题（每空1分，共30分）1．导体中的电流，跟这段导体两头的电压成 ，跟这段导体的电阻成 ，那个结论叫 定律。
2．如右图所示的电路的总电阻是 Ω，已知R 1两头的电压为4V ，则通过R 2的电流是 A ，R 2两头的电压是 V 。
3．如右图所示的电路的总电阻是 Ω，已知通过R 1的电 流是0.3A ，则通过R 2的电流是 A ，电路的总电流是 A 。
4．有一个导体，两头的电压为6V 时，通过的电流为0.5A ，则它的电阻是 Ω；当它两头的电压为8伏时，导体的电阻是 Ω,当导体两头的电压为零时，该导体的电阻是 Ω。
5．如右图所示，仪表1应是 表， 仪表2应是 表，仪表3应是 表。
6．阻值别离为R 1=4Ω，R 2=2Ω的两个电阻串联起来接到电源上，通过R 2的电流为0.4A ，则电源电压 V 。
把它们并联起来再接到原先的电源上，则通过R 2的电流是 A ，电路的总电流是 A 。
7．已知R 1=10Ω，R 2=30Ω，把它们串联起来，通过它们的电流之比是I 1∶I 2= ，它们各自的电压之比U 1∶U 2= ；若把它们并联起来，则通过它们的电流之比I 1∶I 2= ，8．把电阻R 1=20Ω和R 2串联接入12V 的电路里，总电阻是32Ω，则R 2= Ω，R 2两头的电压是 V,若把它们并联起来，则干路上的电流是 安。
9．如图所示，电阻R 1=8Ω，当滑动变阻器的滑片在中央 位置时，电流表的示数为0.5A ，则电压表的示数为 V ， 若把滑片向左移动时，电流表的示数将 ，电压表的示数将 。
（填“变大”，“变小”或“不变”）10．在物理学中导体 跟通过 的比值来表示导体的电阻，写成公式是 。
二．选择题（每题3分，共33分）1．公式IU R 的物理意义是（ ） A ．加在导体两头的电压越大，导体的电阻就越大B ．通过导体的电流越大，导体的电阻就越小。
C ．导体的电阻的大小等于导体两头的电压与导体中通过的电流之比D ．导体中的电阻与导体两头的电压成正比，与电流成反比。
第七章欧姆定律测试题一、选择题10x3=30分1．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较通过它们的电流和电压的大小，有（）A．I AB＜I BC U AB＜U BC B．I AB＝I BC U AB>U BC C．I AB=I BC U AB＜U BCD．I AB>I BC U AB>U BC2．从欧姆定律可导出公式R = U/I，此式说明（）A．导体的电阻与导体两头电压成正比；B．导体的电阻与流过导体的电流成反比；C．导体两头电压为零时，导体的电阻也为零；D．导体的电阻是导体本身的一种性质，与电流、电压大小无关3．小刚同窗用如图电路探讨“一段电路中电流跟电阻的关系”。
在此实验进程中，当A、B两点间的电阻由5 Ω改换为10 Ω后，为了探讨上述问题，他应该采取的唯一操作是( )A.维持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.将电池个数增加4．如图所示，电源电压不变，S闭合后，两灯都发光，一段时刻后，其中一灯突然熄灭，电流表、电压表的示数都不变，产生这一现象的缘故是( )A．L1断路B．L2断路C．L1短路D．L2短路5．有两个阻值不同的定值电阻R1、R2，它们的电流随电压转变的I—U图线如图所示．若是R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是( ) A．R串在Ⅱ区域，R并在Ⅲ区域B．R串在Ⅲ区域，R并在Ⅰ区域C．R串在Ⅰ区域，R并在Ⅱ区域D．R串在Ⅰ区域，R并在Ⅲ区域6．如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P向右端滑动进程中，下列说法正确的是（）A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表，电压表示数都变小D．电流表示数变小，电压表示数不变7．在图所示的电路中，电源两头的电压为6V并维持不变，R1、R2为两个相同阻值的电阻，开关S1闭合后，下列说法中正确的是（）A．开关S2断开时，R1两头的电压为3VB．开关S2断开时，R1两头的电压为6VC．开关S2闭合时，R1两头的电压为3VD．开关S2闭合时，R2两头的电压为6V8．如图所示的电路中，当开关Ｓ闭合，甲乙两表示电压表时，示数之比Ｕ甲︰Ｕ乙＝３︰２；当开关Ｓ断开，甲、乙两表是电流表时，则两表的示数之比Ｉ甲︰Ｉ乙为（）Ａ、２︰１Ｂ、３︰１Ｃ、２︰３Ｄ、１︰３9.如图所示，滑动变阻器R1最大值为300Ω，电阻R2的阻值是200Ω，电源电压为20V维持不变．当滑动变阻器的滑片P由a向b移动时，电压表的示数转变范围是（）~20V ~20V ~8V ~20V（第8题图）（第9题图）10.下列做法中，符合安全用电原则的是（）A.用湿抹布擦拭亮着的电灯泡B.发觉有人触电时，当即用手将其拉离电源C..为了固定导线，能够将有绝缘外皮的通电导线直接绕在钉在墙上的铁钉上D.即便站在绝缘体上，也不许诺人体的不同部份同时接触火线与零钱二、填空题10x1=10分1．若导体两头电压为6 V时，通过它的电流是0．1 A，则该导体的电阻大小为______Ω；若该导体两头电压为3 V，则通过它的电流为______A；若两头电压为零，则该导体的电阻为______Ω。
人教版《第七章 欧姆定律》单元测试题及答案解析一、填空题(每空2分，共18分)1.1.人体是导体。
下表是通过人体的电流值和相应的人体反应：人体是导体。
下表是通过人体的电流值和相应的人体反应：人体是导体。
下表是通过人体的电流值和相应的人体反应：电流电流((毫安毫安) )10 30 lOO 人体反应人体反应 触电感觉，触电感觉， 人可挣脱人可挣脱 感到剧痛，感到剧痛， 神经麻木神经麻木 短时间内使短时间内使人心跳停止人心跳停止皮肤干燥的人两手问的电阻约为1×105欧，当皮肤潮湿时，电阻可能降到1.5×103欧，则皮肤潮湿时，只要在两手间加则皮肤潮湿时，只要在两手间加 电压就可能会使人有触电感觉。
电压就可能会使人有触电感觉。
电压就可能会使人有触电感觉。
2.2.兰兰设计了一种测定风力的装置，其原理如图兰兰设计了一种测定风力的装置，其原理如图兰兰设计了一种测定风力的装置，其原理如图7-77-77-7所示，金属迎风板与绝缘轻弹簧所示，金属迎风板与绝缘轻弹簧的一端N 相接，一起套在有一定电阻的光滑金属杆上。
电路中左端导线与金属杆的M 端相连，右端导线接在迎风板的N 点，并可随迎风板在金属杆上滑动，导线与金属杆接触良好。
电源两端电压不变，闭合开关，当风力增大时，电压表的示数将源两端电压不变，闭合开关，当风力增大时，电压表的示数将________________________。
3. 3. 如图所示电路，电源电压为如图所示电路，电源电压为6V 6V。
若在甲、乙两处分别接入电压表，闭合开关，甲、。
若在甲、乙两处分别接入电压表，闭合开关，甲、乙两表读数之比为1：2；若断开开关，在甲、乙两处分别接入电流表，乙处电流表读数为0.6A 0.6A。
求。
求R 1的阻值为的阻值为_________________________________。
4.4.如图所示，电源电压保持不变。
当开关如图所示，电源电压保持不变。
A B C L 1 L 2S图6-54SA R P R 1a b 图6-55 图6-56 八年级下物理第七章《欧姆定律》单元测试卷班级：_______ 姓名：________得分：______连接方式 串联 并联电路图电流特点 电压特点 总电阻 分流分压1．滑动变阻器的制作原理是通过改变连入电路中的 来改变 的．为了使滑动变阻器对电路起到保护作用，一般将它 联在电路中，并且通常在使用前将滑片调到 的位置上． 2．使用电压表时，如果被测电压超过了电压表的最大测量值，不仅测不出 电压值，甚至会 电压表．在不能预先估计被测电压的情况下，可以用 法来判断被测电压是否超过量程．3．如图4，R 1=15Ω、R 2= 10Ω。
当R 1增大到20Ω时，电压表示数将_______，若 将R 1除去，电压表示数将_________，电流表示数__________。
（填增大、不变、减小）4．甲乙两个电阻的阻值分别为4Ω和8Ω，若将它们串联后接在12V 的电源两端（电源电压保持不变），则通过甲电阻的电流是＿＿＿A ，乙电阻两端的电压是 V.2导线 银铜铝钨铁锰铜合金 镍铬合金 电阻R /Ω0．016 0．017 0．027 0．052 0．0960．441．1根据表中数据回答：假如让你架设一条输电线路，在铝线和铁线之间，你应选用 ；假如要选用一根金属丝来做滑动变阻器的电阻丝，在镍铬合金和锰铜丝之间，你应选用 ．6．两个定值电阻上分别标有“20Ω，1A ”和“20Ω，0．5A ”字样，将两定值电阻串联起来接在某一电路中，则该电路两端所加的最大电压为 ；若将两定值电阻并联起来接在某一电路中，则该电路两端所加的最大电压为 ．7．有两个电阻之比R 1：R 2=2：5，把它们串联在电路中，通过它们的电流强度之比I 1：I 2= ，加在它们的两端电压之比U 1：U 2= ；如果把它们并联在电路中，通过它们的电流之比I 1：I 2= ，加在它们两端的电压之比是U 1：U 2= ．8．某用电器的电阻是120Ω，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器并联一个 Ω的电阻；若要使用电器两端的电压是总电压的1/5，则应跟这个用电器串联一个 Ω的电阻．9．触电时有电流通过人体，通过人体电流的大小取决于 和 ，经验证明：只有 的电压才是安全的．二．选择题（每小题2分，共36分）1．关于电流表和电压表能否直接连到电源两极上的下列说法中，正确的是（ ） A ．电流表可以，电压表不可以 B ．两种电表都可以 C ．电流表不可以，电压表可以 D ．两种电表都不可以2．学生实验用的电压表，当使用“+”和“15”两个接线柱时，电压表的量程和最小刻度值分别是 （ ）A ．15V ，0.5VB ．15V ，1VC ．3V ，0.1VD ．3V ，0.05V 3．如图6-54所示，将电压表先后并接在AB 处、BC 处、AC 处，当开关S 闭合后，电压表读数最大时，是接在 （ ） A ．AC 处 B ．AB 处 C ．BC 处 D ．三处一样大 4．一部录音机要求电源电压是9伏，若用干电池作电源，则需要将（ ） A ．6节干电池并联 B ．6节干电池串联C ．3节干电池并联D ．3节干电池串联 5．在如图6-55所示的电路中，电池的电压为12V ，滑动变阻器R 的最大阻值是50Ω，电阻R 1的阻值为10Ω．当变阻器的p 端从a 端滑向b 端时，电流表的变化范围是（ ）A ．0.24A ～0.2AB ．0.2A ～0.24AC ．0.2A ～1.2AD ．1.2A ～0.2A 6．下面说法正确的是 （ ）A ．电路断开后，电路中的电流为零，因此电源电压也为零B ．电路两端只要有电压，电路中就一定有电流C ．电压表有一定的量程，使用时选择的量程越大越好D ．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等 7．白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的 （ ） A ．电阻变大，电流减小 B ．电阻变小，电流增大C ．电阻和电流都增大D ．电阻和电流都减小8．发生电火灾后，产生应该做的是 （ ）A ．用水灭火B .用灭火器灭火C ．用砂子灭火D .切断电源并拔打119火警电话 9．如图6-56所示电路中电源电压不变，当S 闭合，且滑片P 向左滑动时，各电表示数的变化情况是： （ ） A ．A 1表读数不变、A 2表读数变小、V 表读数变小 B ．A 1表读数变大、A 2表读数变大、V 表读数不变 C ．A 1表读数变小、A 2表读数变大、V 表读数变大D ．A 1表读数不变、A 2表读数变大、V 表读数不变 10．教室里装有多盏电灯，每多开一盏灯，则教室内电路的（ ）SA 1 A 2 VLR RP图6-62A ．总电阻增大B ．总电压增大C ．总电流增大D ．总电压、总电流都不变11．张弛同学在做“用变阻器改变灯的亮度”的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，为了检查电路故障，她另取一只电压表将表分别与小灯泡、开关并联时，表的指针均不动；将表与滑动变阻器并联时，表的指针明显偏转．则电路故障可能是（ ）A ．电源没电了B ．小灯泡处开路C ．滑动变阻器处开路D ．开关处开路 12、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是 ( ) A ．改变电路中的电流 B ．改变被测电阻两端的电压 C ．改变被测电阻的阻值 D ．保护电路13．小宁的探究小组在练习使用电压表时，军军把电压表接成了如图2-2所示的电路．当闭合开关时所发生的现象是： （ ） Ａ．灯泡亮、电压表有示数 Ｂ．灯泡亮、电压表无示数Ｃ．灯泡不亮、电压表有示数 Ｄ．灯泡不亮、电压表无示数14．两只电阻组成串联电路，R 1与R 2两端电压之比是4:1，若将这两只电阻并联，其电流之比： （ ） A ． 4:1 B ．3:1 C ．1:3 D ．1:415．一段导体两端的电压为4V 时，导体中的电流为1A ，如果将两端的电压减少到2V 时，导体中的电流变为 （ ） A ．0.25A B ．0.5A C ．2A D ．3A 16、如图15－2所示，已知电阻R 1=3Ω、R 2=6Ω，电流表A 的示数是0.6A ，则电流表A 1的示数 （ ） A ．0.6A B ．0.4A C ．0.2A D ．0.1A 17．如图15－12所示，AB 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有 （ ） A ．AB BC U U >，AB BC I I < B ．AB BC U U <，AB BC I I = C ．AB BC U U >，AB BC I I = D ．AB BC U U =，AB BC I I <18．如图15－15所示的电路中，闭合S, 当开关 S 1从断开到闭合的过程中，下列说法中正确的是 （ ） A ．S 1 闭合后电流表 A 1、A 2示数相等 B ．S 1 闭合后电流表 A 1的示数比 A 2大C ．S 1 闭合后电流表 A 1、A 2示数大小无法判断D ．S 1 闭合后电流表 A 1的示数比A 2小三、实验题1．在“用电压表和电流表测电阻的实验”中，⑴实验的原理是： （2）、这叫 法测电阻。
