第一章 开清棉工艺设计
第一章 开清棉工艺设计开清棉工序工艺原则：多包细抓，混和充分；成分准确，打梳结合；先缓后剧，渐进开松；多松少伤，早落防碎；先易后难，先大后小，棉卷均匀，结构良好。
§1 抓棉机工艺设计一、 影响开松作用的因素：1、打手刀片伸出肋条的距离： 一般（重叠量）2.5～7.5mm伸出长度↗—→产量大、棉块大—→开松质量↘2、打手间歇下降动程：一般3～6mm下降动程↗—→产量↗—→棉块大、开松质量↘3、打手转速：一般在700～900转∕分，常用760转/分1）打手转速↗—→棉块小—→开松质量↗2）打手转速↗—→产量↗3）打手转速↗—→损伤↗(纤维、刀片) 4）打手转速过高—→机器振动↗4、抓棉小车运行速度：一般0.59～2.69转／分产量↗的情况下，速度↗—→产量↗—→成份种类↗混和↗—→运行效率↘ 产量不变情况下，速度↗—→开松↗混和↗5、小车与打手的运动方向：⎩⎨⎧在抓棉点上方向相反逆抓在抓棉点上方向一致顺抓：：顺抓—→产量↗ 棉块大—→开松↗抓棉开松程度可用抓棉机输出的理论棉块重量表示：M =G /NZM ——棉块重G ——机器产量（克/分）N ——打手转速（转/分）Z ——打手总齿数、刀尖数 二、影响混和作用的因素： （一）排包图：1、相同成份：纵向分散，横向错开2、棉包规格不同时：削高嵌缝，低包松高，平面看齐3、回花、再用棉：要夹紧或打包后使用 （二）抓棉机小车运转效率： 1、运转效率%1000%10⨯+⨯=小车停车时间小车运行时间小车运行时间成卷机开机后时间测定时间内成卷机运行间测定时间内小车运行时一般要求达到80﹪以上 2、要勤抓、少抓，尽量少停车 3、影响运转效率和混和的因素：⑴刀片伸出肋条的长度↗—→运转效率↘ 混和↘ ⑵打手下降的距离↗—→运转效率↘ 混和↘ ⑶打手速度↗—→运转效率↘ ⑷小车回转速度↗—→运转效率↘ 4、调节：⑶↗⑷↗—→⑴↘⑵↘保持80﹪以上—→棉块小—→混和好§2 棉箱机械工艺设计一、 A006B 自动混棉机：横铺直取多层混和 ㈠影响混和作用的因素：1、 摆斗摆动速度：速度↗—→混和↗2、 输棉帘、压棉帘、角钉帘的速度↘—→存棉量饱满，混棉层层数多—→混和↗3、 混棉比斜板：支承棉堆 控制棉箱存棉量一般混棉比斜板的倾斜角为22.5°～40° 倾角过大—→存棉量↘—→混和↘4、 光电管高度：位置高—→混棉层层数↗—→混和↗过高—→开松↘光电管灵敏度高—→存棉量波动小—→混和↗（二）影响开松作用的因素：1、角钉帘速度：输棉帘（米／分）1 1.25 1.5 1.75压棉帘（米／分） 1 1.25 1.5 1.75角钉帘（米／分）60 70 80 100 速度↗—→产量↗—→开松↘决定本机产量速度过高—→离心力↗—→帘子断一般80米／分左右2、均棉罗拉速度：200～300转/分速度↗—→开松↗—→产量↘均棉罗拉与角钉帘间的速比称均棉比3、剥棉打手速度：400～550转／分速度↗—→开松↗过高—→返花—→棉结↗4、两角钉机件间隔距角钉帘与压棉帘间的隔距：60～80mm角钉帘与均棉罗拉的隔距：0～40 mm隔距↘—→开松好过小—→产量↘5、角钉倾斜角与角钉密度倾斜角↘—→抓取力↗—→开松好过小也影响抓取量角钉密度↗—→开松↗过大时，握持不紧、开松差，棉块浮于针尖而被打落—→开松↘产量↘一般密度为64.5×38mm6、打手与尘棒间隔距↘—→开松好一般进口8～15mm，出口10～20mm7、前方机台的气流量过高—→开松差（三）影响除杂作用的因素：（A006B除杂效率较高一般在10﹪左右，落棉含杂率应控制在70﹪以上） 1、尘棒间的隔距↗—→除杂好2、剥棉打手和尘棒间的隔距↘—→除杂好一般采用进口小（8～15mm ）出口大（10～20mm ）的配置原则 3、剥棉打手的转速↗—→除杂好，开松↗过大易出现返花—→棉结↗ 一般400～550转∕分 4、前方机台气流量↗—→除杂↘ 5、除杂效果评定：①落棉率↗—→成本↗（落棉率达到一定值后，落棉率↗—→落杂增量不大） 落棉率=%100⨯喂入混和棉重量落棉重量②落棉含杂率↗—→效果↗ 落棉含杂率=%100⨯落棉重量落棉中含杂质重量③落杂率↗—→质量↗ 原棉含杂率一定时落杂率↗—→除杂多落杂率=⎩⎨⎧⨯⨯=⨯原棉含杂率除杂效率落棉含杂率落棉率喂入混和棉重量落棉中含杂质重量%100④单台除杂效率↗—→本机台除杂能力↗ 除杂效率=%100⨯原棉含杂率落杂率⑤总除杂效率↗—→开清棉工序总除杂↗ 总除杂效率=%100⨯-原棉含杂率棉卷含杂率原棉含杂率⑥总落棉率（统破籽率）：根据原棉含杂率定，影响成本 总落棉率=%100⨯∑喂入混和棉重量各机台落棉重量⑦落棉含纤维率↗—→成本↗ 落棉含纤维率=%100⨯落棉重量落棉中含纤维重量二、FA028多仓混棉机（输出棉帘：平帘、斜帘、压棉帘）（一）作用：混和、开松、排微尘（二）特点：时差混和，不同时喂入同时输出（三）影响混和的工艺参数1、给棉罗拉速度与清棉机同步：速度↗—→产量↗混和↘开松↘2、光电、气压控制后方机台供棉：光电管位置↘—→时差↗—→混和↗一般在仓的 1/2～2/3处3、仓位↗—→混棉时差↗—→混和↗4、各仓满仓容量及换仓压力设置各仓棉量↗—→静压↗换仓压力设置值Q↘-静压↗=微压差↘—→微压↘—→微压小到微压开关动作设定值P时，电路导通，微压开关将下一仓活门打开。
第一章 开清棉工艺设计
第一章开清棉工艺设计第一章开清棉工艺设计第一章 开清棉工艺设计开清棉工序工艺原则：多包细抓，混和充分；成分准确，打梳结合；先缓后剧，渐进开松；多松少伤，早落防碎；先易后难，先大后小，棉卷均匀，结构良好。
§1 抓棉机工艺设计一、 影响开松作用的因素：1、打手刀片伸出肋条的距离： 一般（重叠量）2.5～7.5mm伸出长度↗—→产量大、棉块大—→开松质量↘2、打手间歇下降动程：一般3～6mm下降动程↗—→产量↗—→棉块大、开松质量↘3、打手转速：一般在700～900转∕分，常用760转/分1）打手转速↗—→棉块小—→开松质量↗2）打手转速↗—→产量↗3）打手转速↗—→损伤↗(纤维、刀片)4）打手转速过高—→机器振动↗4、抓棉小车运行速度：一般0.59～2.69转／分产量↗的情况下，速度↗—→产量↗—→成份种类↗混和↗—→运行效率↘ 产量不变情况下，速度↗—→开松↗混和↗5、小车与打手的运动方向：⎩⎨⎧在抓棉点上方向相反逆抓在抓棉点上方向一致顺抓：：顺抓—→产量↗ 棉块大—→开松↗抓棉开松程度可用抓棉机输出的理论棉块重量表示：M =G /NZM ——棉块重G ——机器产量（克/分） N ——打手转速（转/分）Z ——打手总齿数、刀尖数二、影响混和作用的因素：（一）排包图：1、相同成份：纵向分散，横向错开2、棉包规格不同时：削高嵌缝，低包松高，平面看齐3、回花、再用棉：要夹紧或打包后使用（二）抓棉机小车运转效率：1、运转效率%1000%10⨯+⨯=小车停车时间小车运行时间小车运行时间成卷机开机后时间测定时间内成卷机运行间测定时间内小车运行时 一般要求达到80﹪以上2、要勤抓、少抓，尽量少停车3、影响运转效率和混和的因素：⑴刀片伸出肋条的长度↗—→运转效率↘ 混和↘⑵打手下降的距离↗—→运转效率↘ 混和↘⑶打手速度↗—→运转效率↘⑷小车回转速度↗—→运转效率↘4、调节：⑶↗⑷↗—→⑴↘⑵↘保持80﹪以上—→棉块小—→混和好§2 棉箱机械工艺设计一、 A006B 自动混棉机：横铺直取多层混和㈠影响混和作用的因素：1、 摆斗摆动速度：速度↗—→混和↗2、 输棉帘、压棉帘、角钉帘的速度↘—→存棉量饱满，混棉层层数多—→混和↗3、 混棉比斜板：支承棉堆 控制棉箱存棉量一般混棉比斜板的倾斜角为22.5°～40°倾角过大—→存棉量↘—→混和↘4、 光电管高度：位置高—→混棉层层数↗—→混和↗过高—→开松↘光电管灵敏度高—→存棉量波动小—→混和↗（二）影响开松作用的因素：1、角钉帘速度：输棉帘（米／分）1 1.25 1.5 1.75压棉帘（米／分） 1 1.25 1.5 1.75角钉帘（米／分）60 70 80 100 速度↗—→产量↗—→开松↘决定本机产量速度过高—→离心力↗—→帘子断一般80米／分左右2、均棉罗拉速度：200～300转/分速度↗—→开松↗—→产量↘均棉罗拉与角钉帘间的速比称均棉比3、剥棉打手速度：400～550转／分速度↗—→开松↗过高—→返花—→棉结↗4、两角钉机件间隔距角钉帘与压棉帘间的隔距：60～80mm角钉帘与均棉罗拉的隔距：0～40 mm隔距↘—→开松好过小—→产量↘5、角钉倾斜角与角钉密度倾斜角↘—→抓取力↗—→开松好过小也影响抓取量角钉密度↗—→开松↗过大时，握持不紧、开松差，棉块浮于针尖而被打落—→开松↘产量↘一般密度为64.5×38mm6、打手与尘棒间隔距↘—→开松好一般进口8～15mm，出口10～20mm7、前方机台的气流量过高—→开松差（三）影响除杂作用的因素：（A006B除杂效率较高一般在10﹪左右，落棉含杂率应控制在70﹪以上）1、尘棒间的隔距↗—→除杂好2、剥棉打手和尘棒间的隔距↘—→除杂好一般采用进口小（8～15mm ）出口大（10～20mm ）的配置原则3、剥棉打手的转速↗—→除杂好，开松↗过大易出现返花—→棉结↗一般400～550转∕分4、前方机台气流量↗—→除杂↘5、除杂效果评定：①落棉率↗—→成本↗（落棉率达到一定值后，落棉率↗—→落杂增量不大） 落棉率=%100⨯喂入混和棉重量落棉重量 ②落棉含杂率↗—→效果↗落棉含杂率=%100⨯落棉重量落棉中含杂质重量 ③落杂率↗—→质量↗ 原棉含杂率一定时落杂率↗—→除杂多落杂率=⎩⎨⎧⨯⨯=⨯原棉含杂率除杂效率落棉含杂率落棉率喂入混和棉重量落棉中含杂质重量%100 ④单台除杂效率↗—→本机台除杂能力↗除杂效率=%100⨯原棉含杂率落杂率 ⑤总除杂效率↗—→开清棉工序总除杂↗总除杂效率=%100⨯-原棉含杂率棉卷含杂率原棉含杂率 ⑥总落棉率（统破籽率）：根据原棉含杂率定，影响成本总落棉率=%100⨯∑喂入混和棉重量各机台落棉重量⑦落棉含纤维率↗—→成本↗落棉含纤维率=%100⨯落棉重量落棉中含纤维重量二、FA028多仓混棉机（输出棉帘：平帘、斜帘、压棉帘）（一）作用：混和、开松、排微尘（二）特点：时差混和，不同时喂入同时输出（三）影响混和的工艺参数1、给棉罗拉速度与清棉机同步：速度↗—→产量↗混和↘开松↘2、光电、气压控制后方机台供棉：光电管位置↘—→时差↗—→混和↗一般在仓的 1/2～2/3处3、仓位↗—→混棉时差↗—→混和↗4、各仓满仓容量及换仓压力设置各仓棉量↗—→静压↗换仓压力设置值Q↘-静压↗=微压差↘—→微压↘—→微压小到微压开关动作设定值P时，电路导通，微压开关将下一仓活门打开。
开清棉工序
开松打手
六翼齿形钢板，筒体呈六翼角形。 六叶齿形钢板的相邻两叶齿顶和齿根交错排列，使齿顶对 原料的打击点分散。
工作原理：逐仓喂入，阶梯储棉，
同步输出，多仓混棉。
右图说明同一时间输出的原料 中包括不同时间喂入的原料 （图中A6、B5、C4、D3、E2、 F1表示）。
在各仓同时输出的原料中，第一仓 与最后一仓喂料间隔的时间差约为 20～40min，这种混和方式称为时间 差混和。时间差越大，同时参与混和 的原料成分越多，混和效果越好。
1. 2. 3.
尘棒间的隔距 剥棉打手和尘棒间的隔距 剥棉打手的转速
A006BS型自动混棉机
1一磁铁装置
2一剥棉打手 3一尘格
4一角钉帘尘棒
5一均棉罗拉 6一压棉帘
7一凝棉器
8一输棉帘 9一光电管
二 、 多 仓 混 棉 机
FA022-10型多仓混棉机
1—电气控制2—输棉风机3—进棉管4—回风道5—挡板活门6—给棉罗拉7—打手 8—混棉道9—配棉道10—棉仓11—网眼板12—光电管13—出棉管14—压差开关
㈠FA104A型六辊筒开棉机
角钉辊筒
大纤维块或分解为两小块或旋转避让，故自由打击作用较缓和，纤维 损伤小，且杂质不易碎裂。
纤维块在自由状态下的打击
纤维块在打手与尘棒间的开松作用
3、影响多辊筒开棉机开松除杂作用的因素 (1) 辊筒转速：辊筒转速设有两个均档和一个渐增档。辊筒转速高，开松和除 杂作用增强，但转速过高易造成辊筒返花或落白花而使落棉含杂率降低。 (2)辊筒与尘棒间隔距：减小此处隔距可增强开松除杂作用，但隔距过小，容 易阻塞打手通道造成尘棒损坏。为适应原棉的逐步松解的要求，从第一辊筒 到第六辊筒此隔距应逐渐增大。1-3辊筒与尘棒的隔距8mm，4-5 12mm，6 18mm。 (3)尘棒间隔距：尘棒间隔距增大，落棉增加，除杂作用加强，但过大会造成 落白花，除杂效率降低。为实现先落大杂、后落小杂的工艺要求，尘棒间隔 距配置应由大到小，一般第一、二、三只辊筒下尘棒间的隔距采用10mm，第 四、五只辊筒下尘棒间的隔距采用8mm。该隔距可借助机外手轮通过改变尘 棒安装角来实现。 （4）前方风机的转速：转速高（风量大），棉块在机内停留时间短，开松除 杂的时间短，开松除杂效果差。一般转速为1600 r /min -2000 r /min。 另外，在出棉口处有一扇形调节板用以调节气流补入量，来控制车肚落棉， 如果补入气流量过多，也会影响其它辊筒的除杂效率。 （5）辊筒只数：1-3作用最强，４－５弱，６无效，有些采用３-５只辊筒。
1.2开清棉工艺(改)

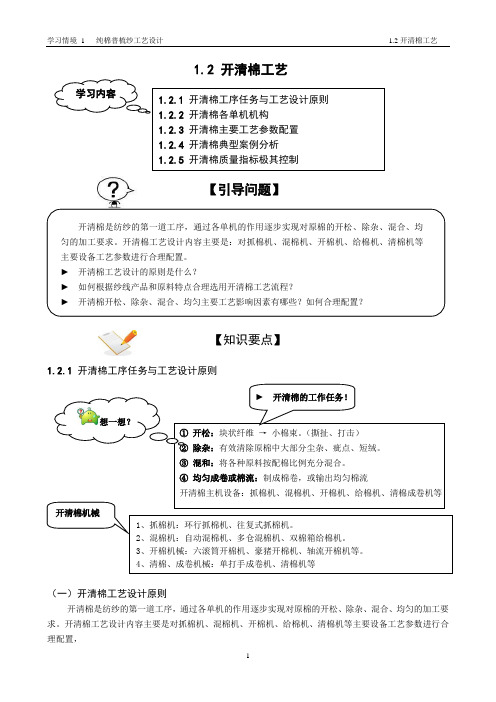

1.2 开清棉工艺【引导问题】【知识要点】1.2.1 开清棉工序任务与工艺设计原则（一）开清棉工艺设计原则开清棉是纺纱的第一道工序，通过各单机的作用逐步实现对原棉的开松、除杂、混合、均匀的加工要求。
开清棉工艺设计内容主要是对抓棉机、混棉机、开棉机、给棉机、清棉机等主要设备工艺参数进行合理配置，1.2.1 开清棉工序任务与工艺设计原则 1.2.2 开清棉各单机机构1.2.3 开清棉主要工艺参数配置 1.2.4 开清棉典型案例分析 1.2.5 开清棉质量指标极其控制学习内容开清棉是纺纱的第一道工序，通过各单机的作用逐步实现对原棉的开松、除杂、混合、均匀的加工要求。
开清棉工艺设计内容主要是：对抓棉机、混棉机、开棉机、给棉机、清棉机等主要设备工艺参数进行合理配置。
► 开清棉工艺设计的原则是什么？► 如何根据纱线产品和原料特点合理选用开清棉工艺流程？► 开清棉开松、除杂、混合、均匀主要工艺影响因素有哪些？如何合理配置？① 开松：块状纤维 → 小棉束。
（撕扯、打击） ② 除杂：有效清除原棉中大部分尘杂、疵点、短绒。
③ 混和：将各种原料按配棉比例充分混合。
④ 均匀成卷或棉流：制成棉卷，或输出均匀棉流 开清棉主机设备：抓棉机、混棉机、开棉机、给棉机、清棉成卷机等想一想？► 开清棉的工作任务！ 开清棉机械1、抓棉机：环行抓棉机、往复式抓棉机。
2、混棉机：自动混棉机、多仓混棉机、双棉箱给棉机。
3、开棉机械：六滚筒开棉机、豪猪开棉机、轴流开棉机等。
4、清棉、成卷机械：单打手成卷机、清棉机等（二）开清棉工艺流程1、选择开清棉流程考虑因素①单机的性能和特点；②纺纱品种和质量要求；③原棉的性质：如含杂内容和数量，纤维长度、线密度、成熟系数和包装密度等因素。
2、棉箱和开清点的设置为保证原料的充分混和及均匀输送，做到稳定供应，在开清棉流程中一般配置2台混给棉机(即2个棉箱)。
开清点是指对原料起开松、除杂作用的部位，通常以开棉机和清棉机打手为开清点。
教您开清棉
各单机通过输棉管、凝棉器、配棉器、联动开关组 合成开清棉联合机。排列组合应满足以下要求： “多包细抓，多仓混和，成分正确，打梳结合，多松 少返，早落少碎，强化均匀和混和和少损伤纤维、 防火防爆，棉卷均匀，结构良好”。
应合理配置开清点数量，以适应不同原料的含杂 疵率。（开清点是指对原料进行开松、除杂作用 的主要打击部件。主要打手为轴流、豪猪、锯片 、综合、梳针、锯齿等，每只打手作为一个开清 点，多辊筒开清机、混开棉机及多刺辊开棉机， 每台作为一个开清点。） 原料含杂高低和包装密度来选择不同的开清点数 量。原棉含杂率高、包装密度大，开清点宜多； 化纤较蓬松，含疵点又较少，开清点数量可较少 。
清花工序的任务是由开清棉联合机combined opening and scutching machine的一系列机械的逐 步加工而完成的。开清机械按其作用和在流程中的 位置可分为： 1、抓棉机械 plucker：具有开松、喂给和初步混和 作用。 2、混棉机械blending machine, mixer：主要作用是 充分混和。如多仓混棉机multi-mixer、自动混棉机 automatic blending machine。另有扯松、除杂作用 (garneting action，etc.)。 3、开棉除杂机械opener：采用打手beater对原料进 一步开松和除杂。
②据纺纱线密度的不同来选择开清点数量：粗特 纱3~4个开清点，中特纱2~3个开清点，细特纱 1~2个开清点。 应合理选择打手型式和打击方式，从自由打击到 握持打击，使开松由缓和到剧烈，达到逐步开松、 减少纤维损伤的目的。应交替配置一定数量的棉 箱机械，以保证定量供应和棉流密度稳定，促使 棉卷结构均匀。配置多仓混棉机，更能提高混和 效果，使染色均匀。流程的输棉管道中需设置间 道装置，以适应开清点和棉箱机械数量的配置， 使单机组合具有灵活性和适应性，且机组中须安 置防磁铁装置或除金属装置以及优良的凝棉器。
应合理配置开清点数量，以适应不同原料的含杂 疵率。（开清点是指对原料进行开松、除杂作用 的主要打击部件。主要打手为轴流、豪猪、锯片 、综合、梳针、锯齿等，每只打手作为一个开清 点，多辊筒开清机、混开棉机及多刺辊开棉机， 每台作为一个开清点。） 原料含杂高低和包装密度来选择不同的开清点数 量。原棉含杂率高、包装密度大，开清点宜多； 化纤较蓬松，含疵点又较少，开清点数量可较少 。
清花工序的任务是由开清棉联合机combined opening and scutching machine的一系列机械的逐 步加工而完成的。开清机械按其作用和在流程中的 位置可分为： 1、抓棉机械 plucker：具有开松、喂给和初步混和 作用。 2、混棉机械blending machine, mixer：主要作用是 充分混和。如多仓混棉机multi-mixer、自动混棉机 automatic blending machine。另有扯松、除杂作用 (garneting action，etc.)。 3、开棉除杂机械opener：采用打手beater对原料进 一步开松和除杂。
②据纺纱线密度的不同来选择开清点数量：粗特 纱3~4个开清点，中特纱2~3个开清点，细特纱 1~2个开清点。 应合理选择打手型式和打击方式，从自由打击到 握持打击，使开松由缓和到剧烈，达到逐步开松、 减少纤维损伤的目的。应交替配置一定数量的棉 箱机械，以保证定量供应和棉流密度稳定，促使 棉卷结构均匀。配置多仓混棉机，更能提高混和 效果，使染色均匀。流程的输棉管道中需设置间 道装置，以适应开清点和棉箱机械数量的配置， 使单机组合具有灵活性和适应性，且机组中须安 置防磁铁装置或除金属装置以及优良的凝棉器。
纺纱学-第二章 开清棉(1-3)
37
（二）作用分析 1. 开松作用分析 （1）角钉帘子对棉堆的高速抓取； （2）角钉帘子与压棉帘间的撕扯； （3）角钉帘子与均棉罗拉间的撕扯； （4）打手对棉块的快速剥取和打击； （5）打手与尘棒对棉块的撕扯。
（6）影响开松的因素 ①角钉帘子与压棉帘的隔距 ②角钉帘子与均棉罗拉的隔距 ③角钉帘的速度 ④均棉罗拉的转速
运转效率＝ 在测定时间内小车运转时间 100％ 在测定时间内成卷机生产时间
2. 棉包的排列 (1)周向分散、径向叉开（横向错开、纵向分散） (2)棉包的松紧、高低要一致、一唛到底； (3)回花要打包后使用。
23
第三节 混棉机械 (Mixer or Blender)
一、混棉机的作用与分类
1. 作用：混和、开松除杂、均匀给棉 2. 特点：有较大的棉箱和角钉机件 3. 类型 （1）多仓式（4～10仓） （2）棉箱式：如ZFA026，以混棉为主；A092A， 以均匀给棉为主。
直行式抓棉机（纵向）
16
直行式抓棉机（横向）
17
18
19
2. 运行（flash） 双向往复
3. 直行抓棉机的特点 （1）压棉罗拉的速度等于小车的速度； （2）左右打手反向旋转，盘齿斜向相反； （3）前面打手低于后面的打手； （4）可分组排放棉包，进行程控抓棉（如FA006A， FA006C）。
32
（3）机器的喂入量与输出量 输出量不变：输入量减小，最大混和延时增加 输入量不变：输出量减小，最大混和延时减小 （4）棉仓容量 大，混和延时越长
33
(二) FA025多仓混棉机
1. 结构和工艺流程
1-喂棉管道，2-棉仓 7-水平导带，5-角钉帘 4-均棉罗拉，6-剥棉罗拉
34
FA025 多仓混棉机 flash
纺织机械-开清棉课件
4.清棉机械：细致开松除杂，成卷或由气流将棉 丛送至梳棉机。
3
三、开清棉联合机的工艺流程 国产开清棉机械的发展: – 63-70s：LA001,LA002,LA004等。 代号含义： L－联合机的代号，A－棉纺类机械代号 0－开清棉工序的代号，0*－第*种型号 – 70s-80s：开清棉联合机FA系列。 – 90s以后：开清梳联合机。
41
五、混和效果的评定 （一）混入有色纤维法 （二）切片法 （三）染色评定法
42
第四节 开棉机(Opener)
主要任务 1.开松：将大块（束）纤维松解为小块 （束）； 2.除杂：除去（大）杂质；
作用形式 1.自由打击 棉块在无握持状态下接受打。 开松作用缓和、纤维不易损伤、杂质不 易破碎、除杂效果稍差。 43
2.握持打击 棉块在握持下接受高速打手打击。 打击力大、除杂作用强、杂质容易破碎、纤 维容易损伤。 开棉机械的排列顺序：先自由，后握持
44
一、自由打击开棉机
（一）六辊筒开棉机（如A034A、FA104） （二）FA101型四剌辊开棉机 （三）轴流开棉机
45
（一） FA104六辊筒开棉机
1、结构和工艺过程
2－6B型自动混棉机 4－A036B型豪猪开棉机 6－A076A型单打手成卷机
6
2.FA002开清棉联合机
FA002圆盘抓棉机（2台）FA121除金属杂质装置 FA104六辊筒开棉机（+A045凝棉器）FA022 多仓混棉机FA106豪猪开棉机（+A045） FA107豪猪开棉机（+A045）A062二路电气 配棉器A092AST双棉箱给棉机（+A045）（2台） FA141单打手成卷机（2台）
在测定时间内小车运转时间 运转效率＝ 100％ 在测定时间内成卷机生产时间
第三章 开清棉
S 使原料沉入角钉根部，称为抓取力 N 垂直作用在角钉上，与角钉及纤维块间的摩擦系数 形成抓取阻力 可用 S ' S N 代表角钉抓取原料的能力，应尽量大。
从上式分析可以看出：
角变小，则S 大，N 小，S’ 增大。 角显著地影响抓取能力，但过小会影响充满量。
2. 两个角钉间的撕扯作用
39
40
2.混和原理 时差混和——不同时喂入的原料同时输出。
3.空仓喂料 自然梯度：先依次将各仓喂满，再开车自 动运转。
人工梯度：先人工控制各仓喂料高度差， 再开车自动运转。
41
4.棉仓个数 个数越多，混合效果好。 5.光电管安装高度 太高、太低都会出现空仓现象，一般安装 在棉仓高度的1/3 ～ 1/2处。
2.除杂 3.混合 去除原棉中50%～60%的杂质。 将各成份进行均匀混合。
4.成卷 制成均匀的棉卷或棉丛（清梳联）供 梳棉工序使用。
15
二、开清棉联合机的组成
1.抓棉机械：抓取原棉喂给前方(下一台)机械。
2.开棉机械：打击、松解棉块，进行除杂。
3.混棉机械：将原料充分混和。
4.给棉机械：将原料均匀输出。 5.清棉成卷机械：细致开松除杂，成卷或由气流 将棉丛送至梳棉机。 6.辅助机械：如金属探测器、输棉风机等。
30
5.打手形式、刀片（或锯齿）数量、分布及其 状态
锯齿式和鼻形打手开松效果较好； 刀片或锯齿数量适当多，开松效果好； 分布：直行式均匀分布好，环形式外密内稀分布好
31
（二）混和作用 影响混和的因素： 1.运行效率 高，效果好。（80%以上）
运转效率＝ 在测定时间内小车运转时间 100％ 在测定时间内成卷机生产时间
设纤维块是由彼此相互联系着的质量为m1和m2的 两部分纤维块组成，质量中心分别在A、B点处。 P ― A点处的打击力，沿打手运动轨迹的切线方向 P可分解为： P1―沿A、B之间的连线方向，对纤维块m1撕扯， 若大于纤维块间联系力，则纤维块分解； 若小于纤维块间联系力，则纤维块振动； P2―使纤维块绕B点转动避开直接打击，减少 纤维损伤。
第2章 开清棉
南通纺院 机电系纺机电教研室版权所有
2.1 开清棉工序概述
2.1.2 第 2 章 开
清 棉
开清棉机械的类型
1、抓棉机：环行抓棉机；往复式抓棉机。
2、混棉机：自动混棉机；多仓混棉机；
振动棉箱给棉机。 3、开棉机械：六滚筒开棉机；豪猪开棉机；混开 棉机、单轴流、双轴流开棉机等。 4、清棉、成卷机械：单打手成卷机、清棉机。
南通纺院 机电系纺机电教研室版权所有
2.2 自动抓棉机的自动控制
2.2.1 自动抓棉机的“精细抓棉”
第 2 章 开
清 棉
两个抓棉打手，无论抓棉小 车向前或向后运动，总有一个抓 棉打手是顺向抓棉，而另一个则 逆向抓棉。因此，由电动机驱动 的抓棉打手抬高转换装置将逆向 抓棉打手抬高大约10mm（高度可 调），防止了该逆向抓棉打手的 抓棉深度过大，保证两个抓棉打 手抓取的棉块重量均等，确保 “精细抓棉”。
在清棉机工作宽度上分布多个ccd数码像机对开松辊上形成的棉网进行高速扫描扫描信号送计算机进行图像识别分析判断是否有异纤和杂质存在光谱分析能精确判定异纤大小及位置当探测到异性纤维或杂质时计算机准确控制相应位置处的喷嘴电磁阀瞬间开启喷嘴会射出一股压缩空气将异纤和杂质吹入废棉收集装置
本章知识点
第 2 章 开
清 棉
2.3.1 FA022型多仓混棉机
混合特点：时差混合“逐仓喂入，阶梯储棉，
不同时输入，同步输出，多仓混合”
影响混和作用的主要因素 ①光电管的安装高度： 光电 管位置越低，时差效果越好， 时间差一般可达20-30min；
②仓内容纤量：满仓容量可 大于40kg；
③仓位数量：仓数越多，混 和效果越好。
清 棉 1、开清棉各单机设备的工艺流程、机构组成与 工作原理； 2、了解自动抓棉机的“精细抓棉”和自动平整 棉包功能； 3、了解多仓混棉机的气动控制系统； 4、掌握成卷机电子式自调匀整装置的工作原理 和调节方法； 5、了解开清棉机组联动控制的目的和方法； 6、掌握异纤检测及分离装置的工作原理； 7、了解原料开松度的在线检测方法；
开清棉质量控制
开清棉质量指标及其控制一、棉卷质量参考指标开清棉工序的质量检验项目有：棉卷分量不匀率、棉卷分量差异、棉卷含杂率、棉卷伸长率、正卷率等(见表1-2- 18)。
此外，还要进行各机台的落棉试验，分析落杂情况，控制落棉数量，增加落杂，提高各单机除杂效率，减少可纺纤维的损失等。
二、棉卷品质检验棉卷常规检验内容如下:±(1%~1.5%)×标准卷重。
棉卷分量在此范围内称为正卷，超过此范围作为退卷处理。
退卷率普通要求不超过1％，即正卷率需在99％以上。
棉卷不匀分纵向不匀和横向不匀，在生产中以控制纵向不匀为主。
纵向不匀是考核棉卷单位长度的分量差异，它直接影响生条分量不匀率和细纱的分量偏差。
棉卷分量不匀率是指：以棉卷1m长为片段，称重后用平均差系数算出其不匀率。
棉卷分量不匀率根据不同原料不同控制，普通棉纤维控制在1％以内，棉型化纤控制在1.5％以内，中长化纤控制在1.8％以内。
棉卷均匀度试验是在装有透视光源的棉卷均匀度试验机上进行的。
均匀度试验机上的棉卷罗拉将试验棉卷退解，在退解时，透过棉层暗地里的灯光，观察棉层结构，记录棉层纵、横向有无破洞、云斑、边缘不齐以及厚度均匀情况。
按每米长度自动切断称重，由检验工做好分量记录，最后用平均差系数公式计算棉卷分量不匀率。
每米分量(g/m)440442443435443439 每米分量(g/m)448443443444445443每米分量(g/m)445444442441443450每米分量(g/m)451448447446447441 每米分量(g/m)455450445450446段次1 2 3 4 5 6段次8910111213段次151617181920段次222324252627段次2930313233质量控制范围棉及棉型粘纤0.8~1.2棉型化纤及中常化纤0.9~1.3按原棉性能质量要求制订，普通为0.9~1.6＞99棉：2.5~3.5；涤：＜1棉7.0~8.0；涤0.4±0.1按原棉性能质量要求制订，普通为35~65普通为原棉含杂率的70~110试验周期每品种每天1 次，每周每台至少试验1 次分品种、分机台取样，每周至少试验一次每品种每天1 次，每周每台至少试验1 次每班每品种一次。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
度大。
主要机械有： 抓棉机、混棉机、开棉机、清棉机（成卷机） 抓棉机：为开清棉联合机的第一台单机，主要 作用是实现喂棉工作自动化并使原棉得以初步
二、开清棉机 典型机型：FA002、FA006等。 械
开松、混合。
的杂质及部分疵点、短绒。
（3）混和：按配棉成分将各种不同品种的原料加以充 分混合。 （4）均匀成卷：制成符合一定规格与质量要求的棉卷， 供下道工序使用。
开清棉工序工艺流程(1)开清棉工序的特点:
开清棉工序由一整套互相联系的机械来组合
而
成，其工艺流程长、机台多、机构复杂、技术难
棉纺生产工艺流程
开清棉→梳棉→ （精梳）→并条→粗纱→细纱
注：生产的细纱有普梳纱及精梳纱。
第三章 开清棉
一、开清棉工序的任务
（1）开松：通过机械作用对紧压的块状纤维原料进行 打击、撕扯和撞击，使大块纤维松解成为小的纤维块或 纤维束。 （2）除杂：在开松的同时，去除原料中50%——60%
主要机械有： 抓棉机、混棉机、开棉机、清棉机（成卷机） 抓棉机：为开清棉联合机的第一台单机，主要 作用是实现喂棉工作自动化并使原棉得以初步
二、开清棉机 典型机型：FA002、FA006等。 械
开松、混合。
的杂质及部分疵点、短绒。
（3）混和：按配棉成分将各种不同品种的原料加以充 分混合。 （4）均匀成卷：制成符合一定规格与质量要求的棉卷， 供下道工序使用。
开清棉工序工艺流程(1)开清棉工序的特点:
开清棉工序由一整套互相联系的机械来组合
而
成，其工艺流程长、机台多、机构复杂、技术难
棉纺生产工艺流程
开清棉→梳棉→ （精梳）→并条→粗纱→细纱
注：生产的细纱有普梳纱及精梳纱。
第三章 开清棉
一、开清棉工序的任务
（1）开松：通过机械作用对紧压的块状纤维原料进行 打击、撕扯和撞击，使大块纤维松解成为小的纤维块或 纤维束。 （2）除杂：在开松的同时，去除原料中50%——60%
