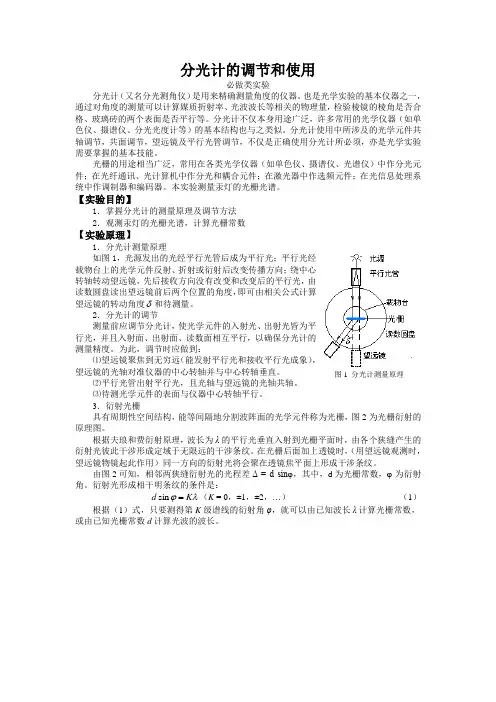

分光计的调节和使用必做类实验分光计（又名分光测角仪）是用来精确测量角度的仪器。

也是光学实验的基本仪器之一，通过对角度的测量可以计算媒质折射率、光波波长等相关的物理量，检验棱镜的棱角是否合格、玻璃砖的两个表面是否平行等。

分光计不仅本身用途广泛，许多常用的光学仪器（如单色仪、摄谱仪、分光光度计等）的基本结构也与之类似。

分光计使用中所涉及的光学元件共轴调节，共面调节，望远镜及平行光管调节，不仅是正确使用分光计所必须，亦是光学实验需要掌握的基本技能。

光栅的用途相当广泛，常用在各类光学仪器（如单色仪、摄谱仪、光谱仪）中作分光元件；在光纤通讯、光计算机中作分光和耦合元件；在激光器中作选频元件；在光信息处理系统中作调制器和编码器。

本实验测量汞灯的光栅光谱。

【实验目的】1．掌握分光计的测量原理及调节方法 2．观测汞灯的光栅光谱，计算光栅常数 【实验原理】1．分光计测量原理如图1，光源发出的光经平行光管后成为平行光；平行光经载物台上的光学元件反射、折射或衍射后改变传播方向；绕中心转轴转动望远镜，先后接收方向没有改变和改变后的平行光，由读数圆盘读出望远镜前后两个位置的角度，即可由相关公式计算望远镜的转动角度δ和待测量。

2．分光计的调节 测量前应调节分光计，使光学元件的入射光、出射光皆为平行光，并且入射面、出射面、读数面相互平行，以确保分光计的测量精度。

为此，调节时应做到：⑴望远镜聚焦到无穷远（能发射平行光和接收平行光成象），望远镜的光轴对准仪器的中心转轴并与中心转轴垂直。

⑵平行光管出射平行光，且光轴与望远镜的光轴共轴。

⑶待测光学元件的表面与仪器中心转轴平行。

3．衍射光栅具有周期性空间结构，能等间隔地分割波阵面的光学元件称为光栅，图2为光栅衍射的原理图。

根据夫琅和费衍射原理，波长为λ的平行光垂直入射到光栅平面时，由各个狭缝产生的衍射光彼此干涉形成定域于无限远的干涉条纹。

在光栅后面加上透镜时，（用望远镜观测时，望远镜物镜起此作用）同一方向的衍射光将会聚在透镜焦平面上形成干涉条纹。
