中考物理专题复习概念分类练习题-电学

中考物理总复习《电学》专项练习题-附参考答案一、选择题（2分×15=30分）1．19世纪末叶，汤姆逊发现了电子，将人们的视线引入到原子的内部：由此，科学家们提出了多种关于原子结构的模型。

通过学习，你认为原子结构与下列事物结构最接近的是（）A. 西红柿B. 西瓜C. 面包D.太阳系2．在学习“摩擦起电”时，同学们用塑料直尺在头发上摩擦几下后，试试能否吸引碎纸片，结果塑料直尺能够吸引碎纸片。

如果以橡胶棒与毛皮摩擦作类比，这个现象说明 ( )A．摩擦时，同时发生了正、负电荷的转移，头发带负电，塑料直尺带正电B．摩擦时，同时发生了正、负电荷的转移，头发带正电，塑料直尺带负电C．摩擦时，只发生了正电荷的转移，使塑料直尺带了正电D．摩擦时，头发上的电子向塑料直尺转移，使塑料直尺带了负电3．以下学习用品中，在通常情况下属于导体的是（）A．塑料刻度尺 B．金属小刀片C．绘画橡皮D．物理课本4．图为路口交通指示灯的示意图，指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。

据你对交通指示灯的了解推断（）A．红灯、黄灯、绿灯是串联的B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联D．绿灯与黄灯并联后再与红灯串联5.在日常生活中我们常会看到这样的通告：“由于检修线路，今天从上午六点至下午五点停电。

”这里所提到的“电”是指下列物理量中的（）A．电流 B. 电压 C. 电热 D.电功率6．如图示电路，下列说法正确的是 ( )A．L1、L2串联B．开关S只控制L2C．电流表测干路中电流D．电流表测L1的电流7．A 、B 是同种材料制成的电阻，它们的长度相等，A 的横截面积是B 的两倍，将它们串联在电路中，则加在A 、B上的电压UA 、UB和通过A、B的电流IA、IB间的关系正确的是 ( )A.I A=I BB.I A＞I BC.U A=U BD.U A＞U B8．在研究导体中的电流与导体电阻的关系时，要保持导体两端的电压不变。

中考物理真题分类训练——电学作图专题1.（2020泰安，21）如图所示，根据小磁针静止时的指向，在通电螺线管的电路中标出螺线管的N极和电源的正极。

N电源2.（2020黔西南，17）给螺线管通电后，能自由转动的小磁针静止时的指向如图所示。

在图中标出电源的“+”“-”极、螺线管的N极，并标出螺线管外磁感线的方向。

3.（2020南充，24）请画出用开关控制灯泡的电路。

4.（2020遂宁，16）根据安全用电原则将图中的灯泡和开关连入照明电路。

5.(2020乐山，36)如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极。

6.（2020抚顺，23）如图所示，闭合开关后，套在通电螺线管上的磁环会向右运动，已知磁环的左侧为N极。

请在图中标出：(1)通电螺线管左端的磁极（用“N”或“S”表示）；(2)磁感线的方向；(3)电源右端的极性（用“+”或“-”表示）。

7.（2020毕节，16）将一个通电螺线管AB用单线悬挂起来，如图所示，闭合开关，最后静止时A端指南、B端指北。

画出螺线管上过导线环绕图示，并在螺线管两端标出N、S极。

8.（2020内江，21）在条形磁铁旁边放一小磁针，小磁针静止时的指向如图所示，请你根据小磁针的指向，标出条形磁铁的N、S极；并用箭头标出a点的磁感线方向。

9.（2020青岛，23）教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。

(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（）。

(2)当打开空调时，空气开关“跳闸”。

出现这种现象的原因可能是______。

10.（2020青岛，25）小明在课堂上给同学们展示了一个装置如图所示的实验。

请完成下列问题：(1)闭合开关后，标出通电螺线管的N、S极及磁感线的方向（）；(2)闭合开关后，螺线管右侧的小磁针将______（选填序号）①顺时针旋转90°②逆时针旋转90°③顺时针旋转180°④逆时针旋转180°(3)要增强此螺线管的磁性，可采用______方法（写出一条即可）。

精选全文完整版（可编辑修改）2020年中考物理专题复习：电学专项练习题1.如图所示，取两个相同的验电器A和B，使A带正电，B不带电。

用橡胶棒把A和B连接起来的瞬间，橡胶棒中（）A.有正电荷流向B，A金属箔的张角减小B.有负电荷流向A，B金属箔的张角增大C.有正电荷流向B，同时有负电荷流向AD.始终无电流2.下图中，能直接测量通过灯L1电流的电路是（）3.如图所示，“小太阳取暖器”的底座上面有两个控制开关，其中开关S1起关闭或启动取暖器的作用，开关S2起定时的作用，可以任意选择让取暖器工作0～2h。

此外在取暖器的底座下面还有一个开关S3，当取暖器意外倾倒时会自动断开，以免造成事故。

这三个开关任何一个断开，取暖器都会停止工作，该取暖器的电路示意图正确的是( )4.如图所示，几只水果提供的电力点亮了一排发光二极管。

下列说法错误的是( )A.水果电池将化学能转化为电能B.发光二极管是由半导体材料制成的C.一排二极管同时发光说明它们是串联的D.改变流入发光二极管中的电流方向，二极管不发光5.如图所示是某同学家里用的电能表，下列说法正确的是( )A.“220V”表示电能表应该接在“0～220V”的电路中使用B.“10(20)A”说明电能表的标定电流为10安C.“600revs／(kW·h)”表示电能表每消耗1度电，表盘转过600转D.电能表上的数据显示该同学家这个月用电就是123.4度6.录音机的磁带上附有一层硬磁性材料制成的小颗粒，如右图所示，录音时，声音先转变成强弱变化的电流，这样的电流通过录音磁头，产生了强弱变化的磁场，磁带划过磁头时，磁带上的小颗粒被强弱不同地磁化，于是记录了一连串有关磁性变化的信息。

放音时，磁带贴着放音磁头运动，磁性强弱变化的磁带使放音磁头中产生变化的感应电流，电流经放大后使扬声器发声，这使“读”出了录音带中记录的信息。

下列实验中和录音机的磁带放音时工作原理相同的是（）7.右图所示的是某同学家常用的一个插线板。

最新中考物理电学专项复习综合训练题及答案一、电磁学综合题1．（2019·江苏中考模拟）阅读短文，回答问题。

远距离输电输电要用导线，如果导线很短，电阻很小可忽略，而远距离输电时，导线很长，电阻大不能忽略。

导线有电阻，电流通过时就要发热，如何减少输电线上电功率的损耗呢?发电厂输出的电功率是一定的，它决定于发电机组的发电能力。

根据P=UI，若提高输电电压U，那么线路中的电流一定会减小。

输电线上损失的电功率为ΔP=I2R，所以减小输电线的电阻和减小输电电流就可以大大降低电能的损失。

从减少输电线路上的电功率损耗和节省输电导线所用材料两个方面来说，远距离输送电能要采用高电压或超高电压。

但也不能盲目提高输电电压，因为输电电压越高，输电架空线的建设，对所用各种材料的要求就越严格，线路的造价就越高。

绝缘子(如图)是应用在输电线路上的一种特殊的绝缘控件，它主要起到支持和固定导线的作用，通常由玻璃或陶瓷制成。

从发电站输出的电能，一般都要通过升压变压器提升电压，根据输送距离的远近，常采用10千伏、35千伏、110千伏、220千伏的高压输电，甚至1000千伏以上的特高压输电。

到达用户处再用降压变压器逐级降低电压。

(1)减小输电线上电能损失的方法有__________。

A．增大输电线的横截面积B．减小输电线的长度C．提高输电电压D．缩短供电的时间(2)绝缘子无需具备的特性是___________A．机械强度高 B．耐低温 C．耐腐蚀 D．透光性好(3)若输电电压提高2倍，则线路上的功率损耗将降为原来的_______。

(4)用电高峰时期，家庭电路的电压会_______(选填“升高”、“不变”或“降低”)。

(5)若发电厂输出功率为2×107W，输电线的电阻为5Ω，若控制线路损失功率为输出功率的4%，则应将输电电压提高到_______。

【答案】A 、C D 降低 50kV 或5×104V【解析】 【详解】（1）在输电电流I 输一定的情况下，由于增大输电线横截面积，导致输电导线电阻R 变小，由公式P 输=I 输2R 知道，可以输电功率损失越小，故A 能减少输电电能损失；输电电流I 输=，在输电功率P 输一定的情况下，U 输 越大，输电电流I 输 越小，导线电阻R 一定，由P 输=I 输2R 知道，提高输电电压能有效减少输电电能损失；减小输电线的长度，缩短供电的时间，都不能解决用电的实际问题，故不可行；（2）根据短文知道，“绝缘子是应用在输电线路上的一种特殊的绝缘控件，它主要起到支持和固定导线的作用，通常由玻璃或陶瓷制成”，所以不需要具备的特性透光性好。

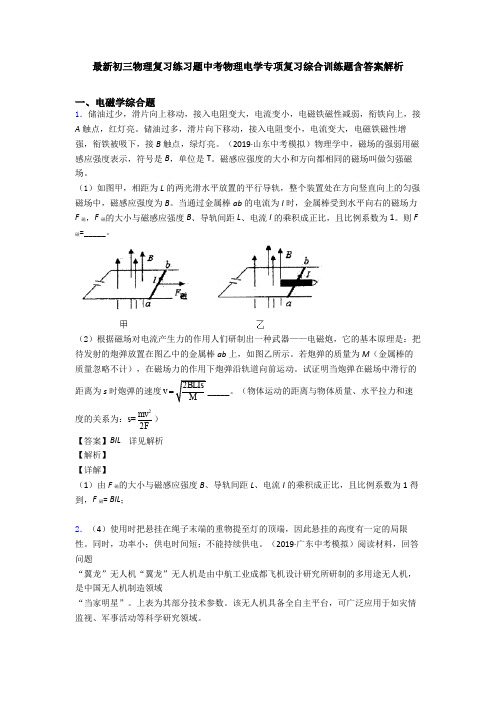

最新初三物理复习练习题中考物理电学专项复习综合训练题含答案解析一、电磁学综合题1．储油过少，滑片向上移动，接入电阻变大，电流变小，电磁铁磁性减弱，衔铁向上，接A触点，红灯亮。

储油过多，滑片向下移动，接入电阻变小，电流变大，电磁铁磁性增强，衔铁被吸下，接B触点，绿灯亮。

（2019·山东中考模拟）物理学中，磁场的强弱用磁感应强度表示，符号是B，单位是T。

磁感应强度的大小和方向都相同的磁场叫做匀强磁场。

（1）如图甲，相距为L的两光滑水平放置的平行导轨，整个装置处在方向竖直向上的匀强磁场中，磁感应强度为B。

当通过金属棒ab的电流为I时，金属棒受到水平向右的磁场力F磁，F磁的大小与磁感应强度B、导轨间距L、电流I的乘积成正比，且比例系数为1。

则F 磁=_____。

（2）根据磁场对电流产生力的作用人们研制出一种武器——电磁炮，它的基本原理是：把待发射的炮弹放置在图乙中的金属棒ab上，如图乙所示。

若炮弹的质量为M（金属棒的质量忽略不计），在磁场力的作用下炮弹沿轨道向前运动。

试证明当炮弹在磁场中滑行的距离为s时炮弹的速度v _____。

（物体运动的距离与物体质量、水平拉力和速度的关系为：s=22mvF）【答案】BIL详见解析【解析】【详解】（1）由F磁的大小与磁感应强度B、导轨间距L、电流I的乘积成正比，且比例系数为1得到，F磁= BIL；2．（4）使用时把悬挂在绳子末端的重物提至灯的顶端，因此悬挂的高度有一定的局限性。

同时，功率小；供电时间短；不能持续供电。

（2019·广东中考模拟）阅读材料，回答问题“翼龙”无人机“翼龙”无人机是由中航工业成都飞机设计研究所研制的多用途无人机，是中国无人机制造领域“当家明星”。

上表为其部分技术参数。

该无人机具备全自主平台，可广泛应用于如灾情监视、军事活动等科学研究领域。

（1）无人机机身表面采用的复合材料受力不易形变，说明该材料的_____较大；无人机将灾情监视、军事活动等信息通过_____（选填“超声波”或“电磁波”）及时传达到指挥中心。

2023年中考题分类---电学计算1、（2023湖南常德）在图甲所示电路中，电源电压保持不变，电阻R1的阻值为30Ω，闭合开关S，两电流表的指针均指在表盘正中位置如图乙所示。

（1）求电源电压U；（2）求电阻R2的功率；（3）现用电阻R替换原来的两个电阻中的一个，发现替换前后只有一个电流表的示数发生了变化，且电路的总功率变化了1.2W。

求电阻R的阻值（结果保留1位小数）。

答案：（1）9V；（2）10.8W；（3）6.8Ω或8.4Ω解析：解：由图甲可知，两电阻并联，电流表A1测通过R1的电流，电流表A2测干路电流；（1）由并联电路的电流特点可知，干路电流大于支路电流，A2的示数应大于A1的示数，因此A2选用大量程，A1选用小量程，由图乙可知，A1的分度值为0.02A，示数为0.3A，A2的分度值为0.1A，示数为1.5A，由并联电路的电压特点和欧姆定律可知，电源电压U＝U2＝U1＝I1R1＝0.3A×30Ω＝9V（2）由并联的电流特点可知，通过R2的电流I2＝I﹣I1＝1.5A﹣0.3A＝1.2A则电阻R2的功率P2＝U2I2＝9V×1.2A＝10.8W（3）由于替换前后只有一个电流表的示数发生了变化，由并联电路的特点可知，此时无论更换哪个电阻，干路电流一定会发生变化，则A1的示数不能发生变化，因此被替换的电阻为R2，通过R1的电流不变；原来电路的总功率P＝UI＝9V×1.5A＝13.5W则更换后电路的总功率P'＝P+ΔP＝13.5W+1.2W＝14.7W或P″＝P﹣ΔP＝13.5W﹣1.2W＝12.3W当P'＝14.7W时，由P＝UI可知，干路电流'14.7W 49'A 9V 30P I U ===由并联电路的电流特点可知，此时通过R 的电流R 1494'A 0.3A A 303I I I =-=-=由欧姆定律可知，电阻R 的阻值R 9V 6.8Ω4A 3U R I ==≈当P″＝12.3W 时，干路电流''12.3W 41''A 9V 30P I U ===此时通过R 的电流R 14116'''A 0.3A A 3015I I I =-=-=电阻R 的阻值R 9V '8.4Ω16'A 15U R I ==≈因此电阻R 的阻值为6.8Ω或8.4Ω。

最新初三物理复习练习题中考物理电学专项复习综合训练题及详细答案解析一、电磁学综合题1．（3）水龙头放热水时，R 1与R 2并联，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，电路消耗的总电功率：P 热=P 1+P 2=21U R +22U R =()2220V 44Ω+()2220V 242Ω=1100W+200W=1300W 。

（2019·河南中考模拟）物理实验室用的电加热器恒温箱工作原理如图甲所示。

控制电路电压为U 1=9V 的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R 0和热敏电阻R 1组成；工作电路由电压为U 2=220V 的电源和电阻为R 2=48.4Ω的电热丝组成．其中，电磁继电器只有当线圈中电流达到0.05A 时，衔铁才吸合，切断工作电路；热敏电阻R 1的阻值随温度变化关系如图乙所示．解答以下问题：（1）电磁继电器实质是一个控制工作电路的___________； （2）求电热丝工作时的功率__________；（3）如果恒温箱的温度设定为80℃，求电阻箱R 0应接入电路的阻值__________． （4）若要恒温箱的设定温度低于80℃，电阻箱R 0接入电路的阻值应调大还是调小？简述理由。

_____【答案】自动开关 1000W 110Ω 调小 详见解析 【解析】 【详解】（1）电磁继电器的主要部件就是一个电磁铁，它是利用电磁铁磁性的有无来产生作用力，从而控制工作电路的，其实质就是一个电路来控制另一个电路的间接开关；（2）电热丝工作时的功率：P =22U R =2(220V)48.4Ω=1000W ； （3）如果恒温箱的温度设定为80℃，由图乙可知，热敏电阻的阻值R 1＝70Ω， 由题知，此时控制电路的电流I ＝0.05A ，根据电阻的串联和欧姆定律，I =11U R R +，即：0.05A=9V70R +Ω，电阻箱R 应接入电路的阻值：R ＝110Ω；2．所以变阻器的总电阻：5541101411U U U U R R R I I I I =-=-=-串。

初三物理复习练习题中考物理电学专项复习综合训练题及答案一、电磁学综合题1．（5）由P 损=I 2R 知，P 损和I 、R 有关，为保证用户的电器正常工作，I 不能改变，只能减小R ，两地输电线的电阻R 和输电线的长度、粗细、材料有关，因两地的距离不变，只有通过改变输电线的材料，即用电阻率更小的导体材料，或者换用较粗导线来减小R 达到减小输电线的损失。

（2019·江苏省锡山高级中学实验学校中考模拟）药壶主要用于煎煮药草，炖煮补品、汤料、咖啡等，其有不同档位设置，适合炖煮煎药文武火之需。

如图为一款陶瓷电煎药壶，其工作电路简化为如图所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程，已知正常工作时，电源电压为220V ，高火加热功率为500W ，文火萃取功率为100W ，若壶中药液的总质量为1kg ，且在额定电压下煎药时，药液的温度与工作时间的关系如图所示。

（1）观察图像中高火加热过程可知：电煎药壶在后半段时间的加热效率比前半段的加热效率____________。

上述高火加热过程中，1kg 药液所吸收的热量是多少_______？（()3c 4.210J /kg =⨯药℃）（2）分析电路可知：当a S 接2，同时b S 断开时，电路处于文火萃取阶段，则电煎药壶在保温状态时a S 应接____________，同时b S ____________（填“闭合”或“断开”），此时电煎药壶的额定保温功率是多少瓦_________？ 【答案】高 3.36510⨯J 1 断开 80W 【解析】 【详解】（1）在高火加热的前、后半段时间内，功率不变、时间相同，由W=Pt 可知消耗的电能相同；由图3可知前半段药液温度升高的温度值小、后半段温度升高的温度值大，而药液的质量不变、比热容不变，由Q =cmt,可知前半段药液吸收的热量少，由ηQ W=吸可知，后前半段的加热效率比前半段的加热效率高； 1kg 药液所吸收的热量：Q=c 药液mt =4.2310⨯J/（kg ℃）⨯1kg ⨯(9818-℃℃)=3.36510⨯J.当接1，同时断开时，电路中、串联，电路中电阻最大，由可知此时电功率较小，处于小功率保温状态；（2）当a S 接1，同时b S 断开时，电路中R 1、R 2串联，电路中电阻最大，由P=2U R可知此时电功率较小，处于小功率保温状态；2．（3）电能3200imp/kW•h ，表示电能表指示灯闪烁3200次，消耗的电能为1kW•h ，当1min 内闪了64次时，则微波炉消耗的电能是：6164 3.610J 3200E =⨯⨯⨯ =72000J ，微波炉消耗的电能的功率是：720000sJ 6E P t == =1200W.（2019·曲靖一中卓立学校中考模拟）图为某三档位(慢加热、快加热、保温)电热水器的简化电路图，R 1、R 2均为加热电阻(温度对电阻的影响忽略不计 )；铭牌上的部分参数如下表所示，其中快加热功率模糊不清，该热水器能将水加热到的最高温度为75℃，求：(1)若电热器中已装满初温为25℃的水40kg ，将这些水加热到最高温度，水吸收的热量_______(c 水=4.2×103J/kg ·℃)；(2)当开关S 1闭合，S 2接b 时，电热水器处于________状态，求R 1的阻值_________； (3)若加热电阻产生的热量有84%被水吸收，用该电热水器把原有的水加热到最高温度，用快加热比用慢加热节约多少时间____？ 【答案】8.4×106J 慢加热 40Ω 4132s 【解析】 【详解】（1）用该电热水器把水加热到最高温度，水需要吸收的热量：Q 吸=c 水m (t -t 0)= 4.2×103J/kg·℃)×40kg×(75℃-25℃)=8.4×106J ；（2）开关S 1闭合，S 2接b ，电热水器处于慢加热工作状态，R 1的阻值：221220V =40Ω1210ΩU R P ==慢（）；（3）电热水器消耗的电能：678.410==1084%J J Q W η⨯=吸， 开关S 1断开，S 2接b ，R 1、R 2串联，电路中的阻值R 串= R 1+R 2，此时电路中的总电阻最大，总功率最小，电热水器处于保温工作状态，此时电路中的阻值：22(220V)==80Ω605WU R P =串保，则R 2 = R 串-R 1=80Ω-40Ω=40Ω ，开关S 1闭合，S 2接a ，R 1、R 2并联，电路中的阻值：121240Ω40Ω==20Ω40Ω+40ΩR R R R R ⨯=+并， 此时电路中的总电阻最小，总功率最大，电热水器处于快加热工作状态，则快加热功率：22(220V)==2420W 20ΩU P R =快并 ，用该电热水器用快加热把原有的水加热到最高温度所用时间：7110=4132s 2420WJ W t P =≈快，用该电热水器用慢加热把原有的水加热到最高温度所用时间：7'10==8264s 1J 210WW t P =慢，3．Q ＝W ＝UIt ＝220V×30A×10×60s ＝3.96×106J ，（2019·河南中考模拟）有一种电加热恒温箱，工作原理如图甲所示。

中考物理电学专题训练一、填空题(每空1分，共15分)1．一个导体两端加4 V 电压时，通过它的电流强度为0.8 A ，当把它两端电压变为6 V 时，通过它的电流为_______A ，它的电阻为．2．如图所示的电路中，定值电阻R 2为，闭合开关S 前后干路中总电流的比为2∶3，则R 1的阻值为_______．3．标有“2.5 V 0.3 A ”的小灯泡，正常工作1 min 通过的电量为_______，功率为_______，产生的热量为_______．4．如图所示的电路，用电器的电阻R 0＝，要求通过它的电流能在100～200 mA 的范围内变化，选用的电源电压最小应为_______V ，电路中所用滑动变阻器的阻值变化范围应是．5．“220 V 100 W ”的甲灯和“220 V 40 W ”的乙灯相比较，正常工作时_______灯更亮，_______灯的电阻大一些，_______灯的灯丝粗一些．6．如图所示的圆环是由阻值R 、粗细均匀的金属丝制成的．A 、B 、C 三点将圆环分成三等份(每等份电阻为31R )，若将其中任意两点连入电路，则连入电路的电阻值为_________．7．如图所示电路中，电源电压保持不变，当滑动变阻器的滑片P 由中点向右端移动的过程中，电流表的示数将_______，灯泡L 消耗的电功率将_______，变阻器R 上消耗的电功率将_______(选填“变大”“变小”或“不变”)二、选择题(每题3分，共45分)8．阻值为与的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1∶R2等于( )A．2∶1 B．1∶2 C．2∶9 D．9∶29．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是( )A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路10．如图所示，V1和V2是完全相同的两个电压表，都有3 V和15 V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则( )A．R1∶R2＝1∶4 B．R1∶R2＝4∶1C．R1∶R2＝1∶5 D．R1∶R2＝5∶111．将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在( )A．P1放在最右端，P2放在最右端B．P1放在最左端，P2放在最左端C．P1放在最右端，P2放在最左端D．P1放在最左端，P2放在最右端12．在图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数的变化情况分别为( )A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数不变D．电流表的示数变小，电压表的示数变小13．如图所示，下列判断错误的是( )A．仅使灯L1工作，应闭合开关S2、S3B．仅使灯L2工作，应闭合开关S1、S3C．使灯L1工作，应闭合开关S1、S3D．使灯L2工作，只闭合开关S3也可14．如图所示，电磁铁P和Q通电后( )A．P的右端是N极，Q的左端是S极，它们相互吸引B．P的右端是S极，Q的左端是N极，它们相互吸引C．P的右端是N极，Q的左端是N极，它们相互排斥D．P的右端是S极，Q的左端是S极，它们相互排斥15．有a、b、c、d四个带电体，它们之间的相互作用是：a排斥c，b吸引c，b排斥d，由此判断( ) A．a、d间相互排斥B．a、d间相互吸引C．a一定带正电D．d一定带负电16．用粗细均匀的电热丝加热烧水，通电10 min可烧开一壶水，若将电热丝对折起来使用，电源电压不变，则烧开同样一壶水的时间是( )A．2.5 min B．5 min C．20 min D．30 min17．现有一只“PZ220—60”灯泡L1和一只“PZ220—25”灯泡L2，下列有关说法中正确的是( ) A．灯泡L1的电阻小于灯泡L2的电阻B．它们并联在照明电路中时L2亮C．它们串联在照明电路中时L1亮D．它们正常发光时，在相同时间内消耗的电能相同18．原来室内的电灯正常发光，当把台灯的插头插入插座时(台灯的开关断开)，室内的灯全部熄灭，熔丝熔断，发生这一现象的原因是( )A．台灯的功率太大B．台灯的插头处有短路C．台灯的灯座处有短路D．插座处原来就有短路19．电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在( )A．AC段B．CD段C．电灯R短路D．BD段20．一个通电螺线管两端磁极的极性决定于A．螺线管的匝数B．通过螺线管的电流方向C．螺线管内有无铁芯D．通过螺线管的电流21．闭合电路的一部分导体在磁场中运动的方向如下图所示，图中小圆圈表示导体的横截面，箭头表示导体运动的方向，下列各图中不能产生感应电流的是( )22．在如图所示的电路中，电源电压恒定，R1为一定值电阻，R2为滑动变阻器．开关S闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为4 V，电阻R1的电功率变化范围是0.8 W～7.2 W，则P从a端滑至b端的过程中，电流表的示数( )A．从1.8 A变化至0.2 A B．从0.4 A变化至1.2 AC．从1.2 A变化至0.4 A D．从0.2 A变化至1.8 A三、作图题(每题5分，共15分)23．根据下图中小磁针静止时的位置，标出电源的正、负极或通电螺线管的绕法．24．下图是安装一盏电灯和一个大功率插座的实物示意图，A、B为保险丝，请在图上画出接线．25．在下图中，A、B、C为三条引出线，由三个阻值相等的电阻组成，现用装有电池和电流表的检测器连接AB时，电流表示数I，当检测器与BC连接时，电流表的示数为I/2；当检测器与AC连接时，电流表的示数为I/3，试画出方框里的电路图．四、实验题(14分)26．测定标有“3.8 V”灯泡的额定功率．(1)画出实验电路图，并根据电路图将下列所需实物连接起来．(10分)(2)电压表所选量程是_______，调节滑动变阻器，应使电压表指针指在_______的位置上．(2分)(3)若此时电流表的示数如图所示，其读数为_______，则灯泡的额定功率约是________．(2分)五、计算题(11分)27．某同学家的电炉铭牌模糊不清了，为了测出电炉的额定功率，他让家里的所有用电器都停止工作，只接入电炉让其正常工作，然后观察家里正在运行的电能表，电能表上标有“3000 R/kWh”，利用手表计时，发现1 min转盘转了50转，那么：(1)电炉的额定功率是多少？(2)小明同学觉得电炉使用不方便，想对电炉进行改装：使电炉的功率可以为额定功率，也可以为额定功率的1/4，请你利用一个开关和一个定值电阻帮他设计一个电路，画出电路图，并计算出定值电阻的大小．参考答案1．1.2 52．3．18 C 0.75 W 45 J4．6 0～305．甲乙甲6．2R/97．变小不变变小8．D 9．D 10．A 11．D 12．C 13．C 14．B 15．B 16．A 17．A 18．B 19．D 20．B 21．C 22．C23．略 24．略 25．略26．(1)略 (2)0～15 V 2.8 V (3)0.34 A 1.3 W27．(1)1 kW(2)图略将开关与定值电阻并联后再与电炉丝串联R＝。

中考物理复习《电学知识》专项测试卷(含参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1.下列行为，符合安全用电原则的是( )A.在输电线上晾衣服B.使用试电笔时，手指不能接触笔尖金属体C.在高压线下放风筝D.不用断开电源开关更换灯泡2.如图所示，电源电压保持不变，R1=10Ω,当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中线段AB表示，则电源电压和滑动变阻器的最大值分别为( )A.6V 20ΩB.4V 20ΩC.6V 10ΩD.4V 10Ω3.某小区的门禁系统利用电动机实现开关门。

业主可利用人脸识别(相当于开关S 1)或门禁卡(相当于开关S2)自动开门进入小区；外来人员经过核查登记后，由保安人员手动控制开关S3，开门进入小区。

下列符合设计要求的电路图是( ) 4.指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（S1）、磁卡（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁。

下列电路设计符合要求的是( )5.如图所示的电路中，电源电压不变，闭合开关后，当滑片P向左移动时，下列说法正确的是A.灯泡L变亮B.电压表V示数变大C.电流表A1示数变小D.电流表A2示数变大6.如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，下列说法正确的是( )A.A的金属箔张角会变大B.A中自由电子通过金属棒流向BC.B中的正电荷通过金属棒流向AD.金属棒中瞬间电流的方向是从A流向B7.如图所示，电源电压不变，先闭合开关S，待电表示数稳定后再闭合开关S1，下列说法正确的是( )A.电流表A的示数不变B.电流表A1的示数增大C.电压表V的示数不变D.电压表V的示数与电流表A的示数之比不变8.如图甲所示，闭合开关后两只电压表V1和V2的指针偏转角度相同，位置如图乙所示，则下列说法正确的是( )A.电源电压为14VB.灯L1两端电压为12VC.灯L2两端电压为2.4VD.灯L1、L2电阻之比为1:49.闭合开关S，滑片P从b端移动到a端的过程中，小灯泡的I-U关系图像如图乙所示；滑片P移到a端时，小灯泡恰好正常发光。
