诺基亚耳机接口标准诺基亚耳机接口标准是指诺基亚手机所采用的耳机接口规范，旨在为用户提供更好的音频体验和便利的使用方式。
诺基亚耳机接口标准在行业内具有一定的影响力，其规范和设计理念也为其他手机厂商所借鉴和参考。
本文将就诺基亚耳机接口标准的相关内容进行介绍和分析。
首先，诺基亚耳机接口标准采用了3.5mm标准耳机接口，这是行业内常见的耳机接口规范，也是用户较为熟悉和普遍拥有的设备。
这一设计有利于用户在使用耳机时的便利性和通用性，可以兼容市面上大部分的耳机设备，为用户提供更多的选择空间。
其次，诺基亚耳机接口标准在音频传输方面进行了一定的优化和提升。
通过对接口的设计和规范，诺基亚手机可以更好地支持高清音频传输，提供更清晰、更纯净的音乐体验。
这一优势使得用户在使用诺基亚手机时可以享受到更高质量的音频效果，提升了用户对手机的整体满意度。
此外，诺基亚耳机接口标准还在接口耐久性和稳定性方面进行了一定的加强。
通过采用优质材料和精密工艺，诺基亚耳机接口可以更好地承受插拔和使用过程中的摩擦和压力，延长了接口的使用寿命，减少了用户的维修成本和使用成本。
总的来说，诺基亚耳机接口标准在设计和规范上的合理性和先进性为用户提供了更好的音频体验和更便利的使用方式。
通过对接口的优化和提升，诺基亚手机可以更好地满足用户对音频的需求，提升了用户对手机的整体满意度和品牌认可度。
在未来，随着科技的不断发展和用户需求的不断变化，诺基亚耳机接口标准可能会在音频传输质量、接口稳定性和通用性方面进行进一步的优化和提升，以更好地满足用户的需求和市场的竞争。
相信在诺基亚的不断努力下，诺基亚耳机接口标准将会在行业内继续发挥重要作用，为用户带来更好的音频体验和更便利的使用方式。
综上所述，诺基亚耳机接口标准在设计和规范上具有一定的优势和特点，为用户提供了更好的音频体验和更便利的使用方式。
诺基亚将继续致力于接口标准的优化和提升，以更好地满足用户的需求和市场的竞争，为用户带来更好的产品体验和服务。

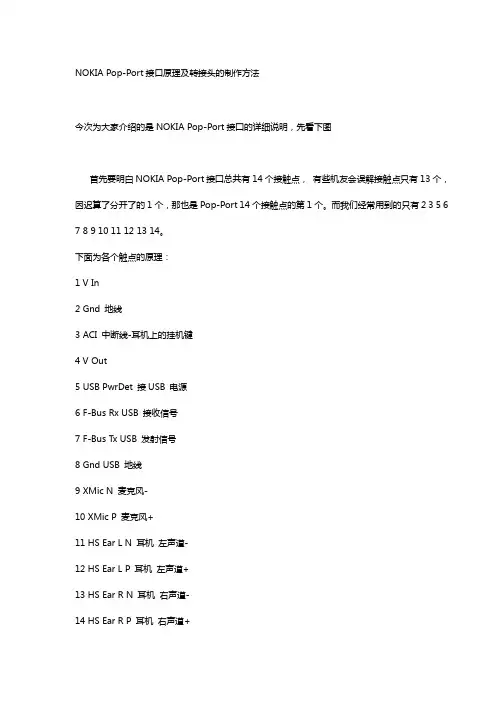

NOKIA Pop-Port接口原理及转接头的制作方法今次为大家介绍的是NOKIA Pop-Port接囗的详细说明，先看下图首先要明白NOKIA Pop-Port接囗总共有14个接触点，有些机友会误解接触点只有13个，因迟算了分开了的1个，那也是Pop-Port 14个接触点的第1个。
而我们经常用到的只有2 3 5 6 7 8 9 10 11 12 13 14。
下面为各个触点的原理：1 V In2 Gnd 地线3 ACI 中断线-耳机上的挂机键4 V Out5 USB PwrDet 接USB 电源6 F-Bus Rx USB 接收信号7 F-Bus Tx USB 发射信号8 Gnd USB 地线9 XMic N 麦克风-10 XMic P 麦克风+11 HS Ear L N 耳机左声道-12 HS Ear L P 耳机左声道+13 HS Ear R N 耳机右声道-14 HS Ear R P 耳机右声道+凡是用Pop-Port接囗的NOKIA手机，只要把2和3相连（3和11，3和13也可以，因11 13是耳机的地线，是和2是相通的）手机就会认别为接上耳机。
利用这点你便可以做出很多东西，例如为3300做一个耳机转接头、只要把转接头插上3300收音机就可以打开，当然收音不会很清晰，因收音机的天线是靠11 13来实现的，所以只要你接上耳机，耳机就会变为天线令收音质量提高。
大家也知道NOKIA有很多机型都可以利用软件解码来听MP3，但这样是没有立体声的。
就以7610来说，用标配的HS-5听MP3时只有单声道，就算接上HDS-3一样只有左边耳机有声音，而且机身喇叭还会有声音发出，十分没趣。
但大家可以利用上面的原理为7610 DIY 1个有双声道的耳机，今次就以HDS-3做例子，把HDS-3 MIC那部份拆开，分别把2和3相连，11和13相连，12和14相连，再将两个耳塞的L+ R+接到12 13，L- R-接到11 13，就这样简单一个双声道的7610耳机便大功告成了（耳机只是双声道，不是立体声的，但请相信效果真的是要好很多的了！用smartmovie看ＡＶＩ电影时，带上这耳机线，爽与不爽闭上眯埋眼想一下就知道啦，哈哈！）。

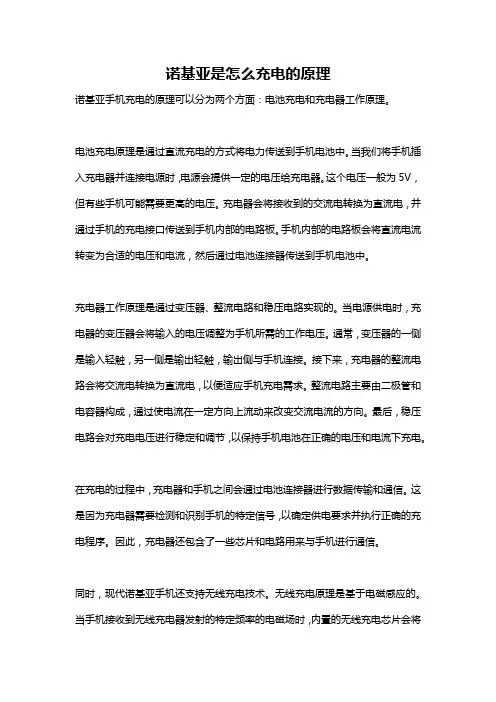

诺基亚是怎么充电的原理诺基亚手机充电的原理可以分为两个方面：电池充电和充电器工作原理。
电池充电原理是通过直流充电的方式将电力传送到手机电池中。
当我们将手机插入充电器并连接电源时，电源会提供一定的电压给充电器。
这个电压一般为5V，但有些手机可能需要更高的电压。
充电器会将接收到的交流电转换为直流电，并通过手机的充电接口传送到手机内部的电路板。
手机内部的电路板会将直流电流转变为合适的电压和电流，然后通过电池连接器传送到手机电池中。
充电器工作原理是通过变压器、整流电路和稳压电路实现的。
当电源供电时，充电器的变压器会将输入的电压调整为手机所需的工作电压。
通常，变压器的一侧是输入轻触，另一侧是输出轻触，输出侧与手机连接。
接下来，充电器的整流电路会将交流电转换为直流电，以便适应手机充电需求。
整流电路主要由二极管和电容器构成，通过使电流在一定方向上流动来改变交流电流的方向。
最后，稳压电路会对充电电压进行稳定和调节，以保持手机电池在正确的电压和电流下充电。
在充电的过程中，充电器和手机之间会通过电池连接器进行数据传输和通信。
这是因为充电器需要检测和识别手机的特定信号，以确定供电要求并执行正确的充电程序。
因此，充电器还包含了一些芯片和电路用来与手机进行通信。
同时，现代诺基亚手机还支持无线充电技术。
无线充电原理是基于电磁感应的。
当手机接收到无线充电器发射的特定频率的电磁场时，内置的无线充电芯片会将电磁能量转换为电能，并将其传送到手机电池中进行充电。
总之，诺基亚手机充电的原理是通过充电器将交流电转换为直流电并通过电池连接器传输到手机电池中。
同时，现代诺基亚手机还支持无线充电技术，通过电磁感应将电磁能量转换为电能进行充电。
手机耳机接线图
四极耳机(插头上有四个级)一般多用于手机。
针对手机耳机：
为了解答该问题，我们将耳机插头上的四个极从插头顶端到靠近电线塑胶部分依次定义为：“A 、B 、C 、D ”。
万
一、一般品牌的手机耳机：
D 为负极共用；
A 接左喇叭正极，经过喇叭后到达D （D 为负极共用）；
B 接右喇叭正极，经过喇叭后到达D （D 为负极共用）；
C 接麦克风正极，经过喇叭后到达
D （D 为负极共用）。
二、苹果iPhone 手机耳机：
C 为负极共用；A 接左喇叭正极，经过喇叭后到达C （C 为负极共用）；
B 接右喇叭正极，经过喇叭后到达
C （C 为负极共用）；
D 接麦克风正极，经过喇叭后到达C （C
为负极共用）。
手机耳机接线图四极耳机(插头上有四个级)一般多用于手机。
针对手机耳机：为了解答该问题，我们将耳机插头上的四个极从插头顶端到靠近电线塑胶部分依次定义为：“A、B、C、D”。
一、一般品牌的手机耳机：D为负极共用；A接左喇叭正极，经过喇叭后到达D（D为负极共用）；B接右喇叭正极，经过喇叭后到达D（D为负极共用）；C接麦克风正极，经过喇叭后到达D（D为负极共用）。
二、苹果iPhone手机耳机：C为负极共用；A接左喇叭正极，经过喇叭后到达C（C为负极共用）；B接右喇叭正极，经过喇叭后到达C（C为负极共用）；D接麦克风正极，经过喇叭后到达C（C为负极共用）。
三、俺用的山寨手机耳机：拆开后测量的电路图自己维修的玩家需要了解耳机的结构，并且会使用万用表及电烙铁。
耳机使用注意事项：1．最好不要在睡觉时配带耳机。
一般人绝对不可能一夜不动，时间长了，耳机线不是缠绕在脖子上就是两根线像麻花似的拧在一起，有的大耳机甚至外壳被压坏了。
2．使用耳机后要把耳机线上的汗水等擦掉。
这些人体分泌出来的东西，含有油脂什么的，是线材的隐形杀手。
时间久了，线材就会老化，最后导致开缝、断裂。
3．在使用耳机时最好不要吸烟。
谁都有不小心的时候，无论是耳机外壳、耳机线烫了，成百上千大洋你能不心疼？？？另外烟灰会进入到耳机外壳里粘在震膜上，时间久了声音就不对了。
4．使用前一定关小音量。
如果你的输出设备的音量过大，不仅震耳朵，轻者震膜褶皱。
重者把耳机的音圈烧毁。
5．耳机远离强磁。
单元的磁体磁性会下降，久而久之灵敏度就会下降！6．耳机远离潮湿。
耳机单元内的焊盘会上锈，电阻增大，你的耳机就会偏音。
7．插头部分。
有的朋友喜欢把mp3什么的放在裤兜里，插头出线部分很容易折，时间久了就会断线。
8．不要拆卸。
好奇心太强了，就弄开看看。
有的耳机很难拆开的，就是你弄开80%也坏了。
9．冬季最好不要在外面使用。
冬季冷，线材比较硬、脆，过度的折弯很容易弄断线材。
这时也不要对耳机线加热，高温会加速线材的老化。
诺基亚NOKIA手机数据线和耳机插口接口接线电原理图2009年12月10日星期四 13:14数据线是DKU-2数据线，立体声耳机和单声道免提耳机的线路图，另付上数据接口各针脚功能图和耳机分色线表
纠正了原来发上来的立体声耳机线路图，经过我仔细的研究发现，那张图有问题，短接1、2针脚可以使手机接通耳机功能，只支持单声道免提耳机，对立体声耳机只能输出左声道音频，右声道没有声音。
后来我反复研究测试，发现在立体声耳机内有一块集成电路板，要想使手机输出双声道音频，必须1、2、3针脚要接到这块电路板上。
在电路板上分别是1、GND（负极）2、DATA（数据）3、ADD（正极）我想这三个针脚的作用可能是耳机控制手机的数据接口，而且还为耳机提供电源。
立体声耳机比单声道免提耳机线路复杂的多，立体声耳机内部有集成电路，接听按键接在集成电路上。
而单声道免提耳机接听按键就直接和话筒并联，也就是接在针脚8、9上。
诺基亚数据线插头，耳机插头，USB插头和手机POP-PORT插头接口图
诺基亚数据线插头，耳机插头，USB插头和手机POP-PORT插头接口图

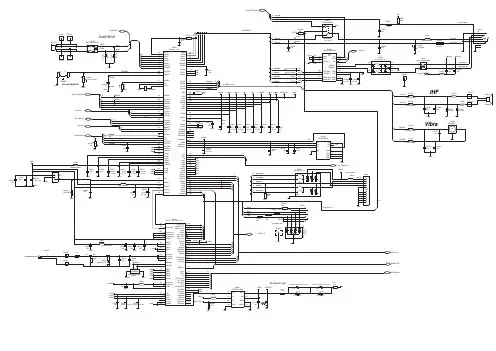

诺基亚DKU-2数据电缆接线原理图
立体声耳机接线原理图
免提耳机接线原理图
数据接口各针脚功能
HD3-3立体声耳机分色线一览表
诺基亚DKU-2数据电缆接线原理图立体声耳机接线原理图
免提耳机接线原理图
数据接口各针脚功能
HD3-3立体声耳机分色线一览表。
