(全自动变比组别测试仪使用说明书)

PY3000变压器变比测试仪使用说明书南京普源电气有限公司一、概述在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及根据国家电力部的预防性试验规程中，要求对运行的变压器定期进行匝数比或电压比测试。

传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试结果只为一相变比。

全自动变比组别测试仪克服了传统变比电桥测试的缺点。

仪器一次完成三相变比测试，测试速度快，准确度高。

二、安全措施1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射场所使用。

4、仪表应避免剧烈振动。

5、对仪器的维修、护理和调整应由专业人员进行。

6、测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。

7、高、低压电缆不要接反。

8、测单相变压器时只使用黄色和绿色线夹，不要用错，不用的测试夹要悬空。

三、性能特点1、测试量程宽，最高可达5000。

2、测试速度快，7秒钟完成三相测试3、Z形联接变压器测试。

4、不掉电时钟和日期显示，数据存储功能。

5、高、低压反接的保护功能。

6、变压器短路、匝间短路保护功能。

7、热敏打印机输出功能，快速、无声。

8、体积小、重量轻。

四、技术指标1、量程：0.9～50002、精确度：±（0.1%+2字）（500以下）±（0.2%+2字）（500~2000）±（0.5%+2字）（2000以上）3、分辨率：最小0.00014、输出电压：160V、10V 自动换档5、工作电源：AC220V %10±50HZ6、使用温度：–20℃~40℃7、相对湿度：≤85％，不结露8、外形尺寸；主机：360*290*170(mm)线箱：360*290*170(mm)9、重量：主机5.9KG 线箱5.1KG五、面板说明1、显示屏：65K 真彩色阵液晶，数字调节背光，显示操作菜单和测试结果。

TE 2020变比组别全自动测试仪说 明 书武汉特试特科技有限公司地址: 武汉市东湖高新技术开发区关山二路特1号国际企业中心Ⅱ－2免费服务热线:800－880 0780电话: (027)6784 5315、6784 5317传真: (027)6784 5319网址: E－MAIL:****************一、衷心感谢您使用本公司的产品，您因此将获得本公司全面的技术支持和服务保障。

二、本使用说明书适用于T E2020变比组别全自动测试仪。

三、当您在使用本产品前，请仔细阅读本使用说明书，并妥善保存以备查考。

四、请严格按说明书要求步骤操作，使用不当可能危及人身安全。

五、在阅读本说明书或仪器使用过程中如有疑惑，可向我公司咨询。

咨询电话：800-880 0780前言目录1、概述1.1 用途 ---------------------------------11.2 性能特点 ------------------------------12、特别提示2.1 电源方面 ------------------------------22.2 安全方面 ------------------------------22.3 操作方面 ------------------------------23、技术特征3.1 测量范围 ------------------------------33.2 测试准确度-----------------------------33.3 使用环境要求 --------------------------33.4 使用电源 ------------------------------33.5 主要结构型式与尺寸 ----------------------34、工作原理4.1 原理框图 ------------------------------ 45、面板布置5.1 面板示意图 ----------------------------55.2 各部件说明 ----------------------------55.3 按键说明 ------------------------------66、页面说明6.1 开机页面 ------------------------------76.2 主菜单 -------------------------------76.3 单相测试页 ----------------------------86.4 三相测试页 ----------------------------9目录6.5 带分接开关测试页 -------------------------106.6 更多功能页 ----------------------------116.7 数据存储及读取页 -----------------------136.8 日期时间设置页 -------------------------147、基本操作7.1 如何设置日期和时间 ----------------------157.2 如何存储数据 ---------------------------157.3 如何读取已存储的数据 --------------------157.4 如何打印测试数据 -----------------------157.5 如何更换打印纸 -------------------------157.6 如何更换保险丝 -------------------------168、测试8.1 测试准备 ------------------------------178.2 测试步骤 ------------------------------178.3 试验结束后现场清理 ----------------------179、接线图9.1 单相变压器 ----------------------------189.2 三相变压器及带分接开关测试 -----------------1810、运输与保养 ----------------------------1911、随机配件 ------------------------------ 2012、售后服务 ------------------------------ 211、1 用途T E2020变比组别全自动测试仪能全自动测量单相、三相变压器，电压互感器、分接变压器等设备的变比、极性、组别等参数，并能自动计算出变比误差，是变比电桥的升级换代产品。

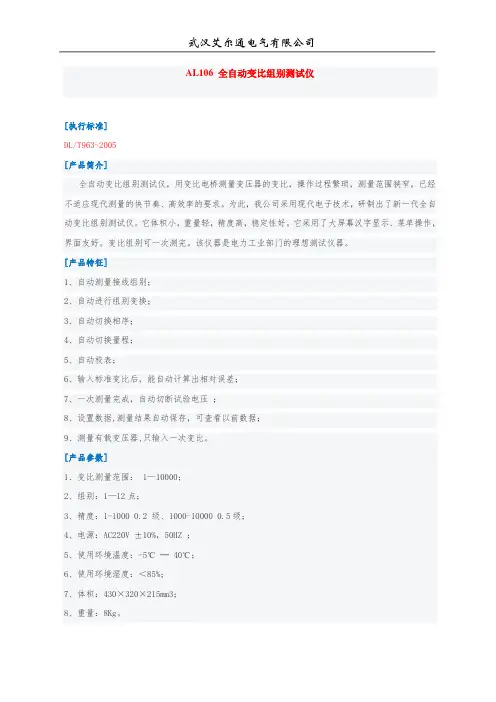

AL106 全自动变比组别测试仪
[执行标准]
DL/T963-2005
[产品简介]
全自动变比组别测试仪，用变比电桥测量变压器的变比，操作过程繁琐，测量范围狭窄，已经不适应现代测量的快节奏、高效率的要求。

为此，我公司采用现代电子技术，研制出了新一代全自动变比组别测试仪。

它体积小，重量轻，精度高，稳定性好。

它采用了大屏幕汉字显示、菜单操作，界面友好。

变比组别可一次测完。

该仪器是电力工业部门的理想测试仪器。

[产品特征]
1、自动测量接线组别；
2、自动进行组别变换；
3、自动切换相序；
4、自动切换量程；
5、自动校表；
6、输入标准变比后，能自动计算出相对误差；
7、一次测量完成，自动切断试验电压；
8、设置数据,测量结果自动保存，可查看以前数据；
9、测量有载变压器,只输入一次变比。

[产品参数]
1、变比测量范围：1—10000；
2、组别：1—12点；
3、精度：1-1000 0.2 级、1000-10000 0.5级；
4、电源：AC220V ±10%，50HZ ；
5、使用环境温度：-5℃─ 40℃；
6、使用环境湿度：＜85%；
7、体积：430×320×215mm3；
8、重量：8Kg。

全自动变比组别测试仪的使用测试仪如何操作变压器变比全自动测试仪是以单片机为核心进行测量计算和自动掌控，全中文菜单操作界面，具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点的变压器变比全自动测试仪是以单片机为核心进行测量计算和自动掌控，全中文菜单操作界面，具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点的新一代智能化变比测试仪器。

国标GB1094—79规定：“电力变压器的变压比，除电压在35KV以下且小于3的变压器允许偏差为0.5%”。

对于传统的变比测量方法，大多接受QJ35电桥，其变比测量倍率低，操作繁琐，精度难以保证。

已经不能适应现代测量快节奏，高效率的要求。

变压器全自动变比组别测试仪使用说明1、试品接线：（1）变压器变比组别测试仪若试品为三相变压器，则高压侧对应的A、B、C、0分别接仪器面板的H插座的黄绿红黑四把线夹，低压侧对应接L插座的四把线夹。

若试品无中性点则黑色线夹悬空不接。

若试品为单相变压器，则高压侧与低压侧分别接黄色和黑色的线夹，其他线夹悬空。

注：测“Z”型变压器时，必需将“组别设置”为：“Z” ；将“相别设置”为：“y”在设置“联结组号”。

（2）注意：高压侧引线与低压侧引线要对应好。

严禁接反!（3）插上220V，50HZ的电源线，打开电源开关，此时液晶屏显示主菜单。

2、变压器变比组别测试仪菜单选择：（1）在开机，复位或测量完毕按“F4”键后，屏幕显现主菜单按动功能键“F1—F4”，可分别选择“组别设置、相别设置、参数设置、测试”四个条目。

A、组别设置：进入此功能菜单，可对变压器的各种联接方式进行选择、设置。

B、相别设置：进入此功能可对变压器类别进行设置。

既可设置为单相变压器测试也可设置为三相变压器一相测试，还可以设置为对三相变压器A、B、C三相自动依次测试。

C、参数设置：进入此功能可依据变压器的铭牌标记输入变压器已知参数，例如：分接类型、等分接级、额定变化，以便于仪器自动提示分接位置和变比误差。

DSBZ-3全自动变比组别测试仪武汉德试电气有限公司目录一、概述 (2)二、安全措施 (2)三、性能特点 (2)四、技术指标 (3)五、面板介绍 (4)六、界面介绍及操作方法 (5)1、开机 (5)2、参数修改 (6)3、单相变压器或PT互感器测量 (7)4、三相变压器的测量 (8)5、盲测说明 (9)6、存储、调阅数据 (10)7、时间设定 (11)七、操作示例 (12)八、仪器自检 (13)九、仪器成套性 (15)十、注意事项 (15)十一、售后服务 (16)使用本仪器前，请仔细阅读操作手册，保证安全是用户的责任。

本手册版本号：V18.08本手册如有改动，恕不另行通知。

一、概述《国家电力部的预防性试验规程》要求对变压器定期进行匝数比或电压比测试，包括生产过程中的半成品、成品，投入运行之前以及电力系统中的运行过程中的变压器。

传统的变比电桥操作繁琐，读数不直观，需要进行必要的换算，且测试结果只反映一相变比。

该仪器克服了传统变比电桥测试的缺点，一次完成三相变比测试，测试速度快，准确度高，大大提高了试验效率。

二、安全措施1、使用本仪器前一定要认真阅读本操作说明书。

2、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓使用。

3、仪表应避免剧烈振动。

4、对仪器的维修、护理和调整应由专业人员进行。

5、测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。

6、高、低压电缆不要接反。

7、测单相变压器时只使用黄色和绿色线夹，红色测试夹要悬空。

三、性能特点1、测试量程宽，最高可达10000。

2、测试速度快，10秒钟完成单相测试。

3、Z形联接变压器测试。

4、具有盲测变比、组别测试、分接位置测试功能。

5、不掉电时钟和日期显示，数据存储功能（可存储50组测试数据）。

6、高、低压反接的保护功能。

7、变压器短路、匝间短路保护功能。

8、热敏打印机输出功能，快速、静音。

9、体积小、重量轻。

四、技术指标1、量程：0.9～100002、精确度：0.1%±2字（500以下）；0.2%±2字（500～2000）；0.3%±2字（2000～4000）；0.5%±2字（4000以上）。

AK2000全自动变比测试仪使用说明书北京爱思德克电力设备有限公司目录1.概述 (2)2.接线及注意事项 (2)3.主要功能与特点 (2)4.主要技术指标 (3)5.按键设置 (3)6.操作方法 (3)7.售后服务 (6)AK2000全自动变比测试仪一、概述：AK2000全自动变比测试仪功能设置和技术指标等方面都有不同程度的改进提高，该仪器电路设计精巧，思路独特，使得其性能优越，功能完善，体积小，重量轻。

该仪器内部采用电子式标准互感器作为测量基准，保证测量精度长期稳定可靠，该仪器具有全自动测量功能，无需设置任何参数即可自动完成三相变比、绕组接线方式和组别标号的测量。

AK2000——变比测试新观念！！！二、接线及注意事项：1．使用仪器时请按本使用说明书接线和操作。

2．接地端子或电源线中的接地端应就近可靠接地。

3．接线时请注意高压侧和低压侧引线不能接反。

4．请注意高压侧有黄、绿、红、黑四色测试线分别对应变压器的A、B、C、O接线端，低压侧有黄、绿、红、黑四色测试线分别对应变压器的a、b、c、o接线端，不要接错。

对于没有中性点引出的变压器，相应的黑色测试线悬空即可。

对于单相变压器的测量，使用高压侧A、B和低压侧a、b测试夹。

5．测试前请输入正确设置参数，组别标号和被测变压器必须一致，如不能确定，可使用组别分析或自动测量功能。

6．在测试菜单中“普通型”指一般Y/y、Y/d、D/d、D/y普通联接组变压器，“Z-型”变指ZN/y 或ZN/d联接组变压器，菜单选择和被测变压器必须一致。

7．若不输入额定变比，测试结果只显示被测变比值，不显示误差。

8．本机组别分析功能可显示高低压侧绕组接线方式和组别标号，在变压器内部剩磁严重的情况下有可能导致接线方式判断错误，但不影响组别标号，也不影响变比和误差的测量结果及本机其它功能。

9．对于高低压侧相位差不是30°整数倍的Z-型变压器及其它特种变压器，可向我公司提出特殊要求。

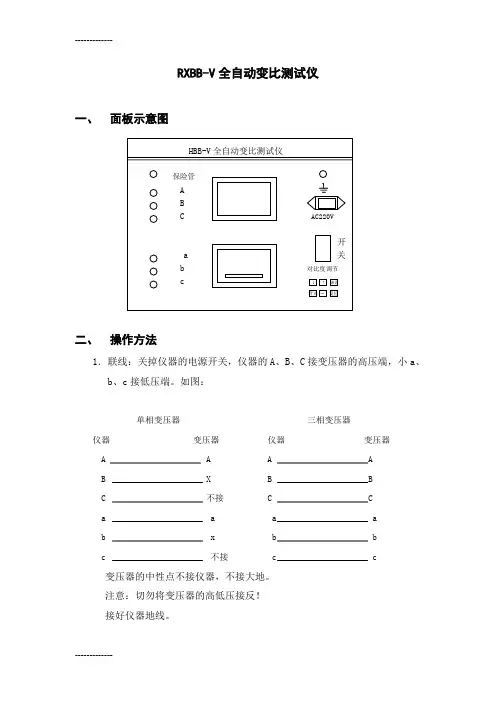

RXBB-V全自动变比测试仪一、面板示意图HBB-V全自动变比测试仪保险管ABC AC220V开a 关b 对比度调节c ↓↑确认背光→复位二、操作方法1．联线：关掉仪器的电源开关，仪器的A、B、C接变压器的高压端，小a、b、c接低压端。

如图：单相变压器三相变压器仪器变压器仪器变压器A A A AB X B BC 不接 C Ca a a ab x b bc 不接 c c变压器的中性点不接仪器，不接大地。

注意：切勿将变压器的高低压接反！接好仪器地线。

将电源线一端插进仪器面板上的电源插座，另一端与交流220V电源相联。

2．打开仪器的电源开关，稍后液晶屏上出现主菜单，如下图设置接线方式设置标准变比开始测量数据查看历史数据↑:选择确认:执行选中的菜单反向显示（黑底白字）此时可按“↑”键选择功能菜单按“确认”键执行相应功能注：按下按键，放开按键，为一次按键输入3．接法设置，进入接线方法设置后，液晶屏显示如下设置接线方法接法：Yy设置标准变比开始数据测量查看历史数据↑：选择确认：保存此时按“↑”键选择接法（单相，Yy、Y∕d、Dd、D∕y）按“确认”键保存接法，返回主菜单4．设置变比（变比为变压器的线电压之比），进入变比设置后，液晶屏显示如下设置接线方法设置标准变比变比=25.000开始测量数据查看历史数据→:移位↑↓:增减确认保存此时按“→”键选择数据位，选中的数据反向显示按“↑”“↓”键修改数据按“确认”键保存数据，返回菜单设置接线方式设置标准变比变比=5.000%开始测量数据查看历史数据→:移位↑↓:增减确认保存此时电压比是分接开关档位递增比值移动光标至开始测量数据进入接法=Y/Y？档位：25.000→:否确认：是↑↓:换档测量同一台变压器只要输入一次标准变比和电压比，只用输入档位值会自动算出标准变比和误差。

输入时应该以中间档为准，向上调档时按“↑”键，档位变比自动显示。

5．开机预热5分钟后，可开始测量，测量完成后，显示如下第3次共3次组别：12点AB：25.007 0.03%BC：25.009 0.04%CA：25.000 0.00%↑：翻页→:打印确认：返回每次测量完成后，仪器自动保存数据，最多保存30个数据，超过30个清除全部数据，并从1开始。

SBZC变比组别测试仪使用说明一、概述国标GB1094—79规定：“电力变压器的变压比，除电压在35KV以下且小于3的变压器允许偏差为0.5%”。

对于传统的变比测量方法，大多采用QJ35电桥，其变比测量倍率低，操作繁琐，精度难以保证。

已经不能适应现代测量快节奏，高效率的要求。

为此，我公司采用现代高新技术研制开发新一代智能化变压器变比测试装置SBZC 变压器变比测试其具有体积小、操作简便、重量轻、读数方便、稳定性好、准确度高、测量范围宽和测量过程自动化程度高等优点，可直接测量单相、三相变压器和互感器有组别变比值、误差等。

同时可自动打印，是电力部门理想的选择设备。

二、定义K=V1/V2K：变比； V1：高压侧电压； V2：低压侧电压。

三、技术指标1、变比设计测试范围：1 ～ 10002、准确度：0.05%（变比K=1000—2000时，精度为0.1%）（变比K=2000—5000时，精度为0.2%）3、误差分辨率：0.01%4、工频耐压：2.5KV/2分钟（高压侧—低压侧—地）5、外形尺寸：420×280×100（mm）6、重量：约8Kg四、技术性能1、可测量0—11各种组别（含Z接线）变压器，由内部软件控制测量，外部操作简单。

2、具有分接测试功能，应用方便。

3、高低压隔离，可测量自耦变压器。

4、具有对未知组别、变比进行分析功能。

5、自动保护系统完整，避免仪器损坏。

6、能自动记录数据，断电数据不丢失。

五、使用条件1、电源：220V 50Hz2、温度：-10℃～40℃ 湿度：＜80%六、操作步骤1、接线：将仪器端子（A、B、C、a、b、c）与变压器端子（A、B、C、a、b、c）对应接好，注意高低压千万不要接反，否则可能损坏仪器。

2、打开电源开关，显示屏首先显示“欢迎使用宝测产品”，接着显示自检1；自检2；自检3；通过，表示仪器正在自检，最后分别显示上次试验的变比，分接百分比、组别、信息显示栏（误差显示栏）显示“自检通过”，表明仪器正常，可进行下一步操作。

产品技术规范书设备名称：全自动变比测试仪型号：HDB-II数量：1台套生产厂家：武汉恒电高测电气有限公司一、产品应用：用变比电桥测量变压器的变比，操作过程繁琐，测量范围狭窄，已经不适应现代测量的快节奏、高效率的要求。

为此，我公司采用现代电子技术，研制出了新一代全自动变比组别测试仪。

它体积小，重量轻，精度高，稳定性好。

它采用了大屏幕汉字显示、菜单操作，界面友好。

变比组别可一次测完。

该仪器是电力工业部门的理想测试仪器。

二、采用标准本全自动变比测试仪的制造、试验和验收除了应满足本技术要求外，还应符合如下标准：●GBl91包装储运图示标志EQVISO780：1997●GB/T6587.2电子测量仪器温度试验●GB/T6587.3电子测量仪器湿度试验●GB/T6587.4电子测量仪器振动试验●GB/T6587.5电子测量仪器冲击试验●GB/T6587.6电子测量仪器运输试验●GB/T6587.7电子测量仪器基本安全试验●GB/T6587.8电子测量仪器电源频率与电压试验●GB/T6593—1996电子测量仪器质量检验规则●GB/T11463—1989电子测量仪器可靠性试验●GB/T14436工业产品保证文件总则●DL/T 963-2005变压比测试仪通用技术条件三、设备组成：1、测试仪一台2、电源线一根3、测试线一套4、产品使用说明书一本5、合格证（保修卡）一张四、技术要求一）、主要技术特点1．自动测量接线组别。

2．自动进行组别变换。

3．自动切换相序。

4．自动切换量程。

5．自动校表。

6．输入标准变比后，能自动计算出相对误差。

7. 一次测量完成，自动切断试验电压。

8. 设置数据,测量结果自动保存，可查看以前数据。

9. 测量有载变压器,只输入一次变比。

二）、主要技术指标1．变比测量范围：1—100002．组别：1—12点3．精度: 1-1000 0.2 级1000-10000 0.5级4. 电源：AC220V ±10%，50HZ5．使用环境温度：-5℃─ 40℃6．使用环境湿度：＜85%7. 体积：430×320×215mm38. 重量：8Kg五、服务质量要求1、资料要求提供完整的技术资料，仪器配置清单，说明书齐全（如英文版的要提供相应的中文说明书），并带电子版说明书，试验报告。

GDB-D全自动变比组别测试仪产品操作手册武汉国电西高电气有限公司尊敬的用户：感谢您购买本公司GDB-D全自动变比组别测试仪。

在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。

注意事项●使用产品时，请按说明书规范操作●未经允许，请勿开启仪器，这会影响产品的保修。

自行拆卸厂方概不负责。

●存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。

●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。

本手册内容如有更改，恕不通告。

没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。

目录一、概述 ............................................................................ 错误!未定义书签。

二、安全措施 .................................................................... 错误!未定义书签。

三、性能特点 .................................................................... 错误!未定义书签。

四、技术指标 .................................................................... 错误!未定义书签。

六、操作方法 .................................................................... 错误!未定义书签。

七、注意事项 .................................................................... 错误!未定义书签。

一、前言根据IEC及国家有关标准规定，在电力变压器生产、用户交接和检修试验过程中，变压器变比试验是必做的项目,这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。

为此我公司研制生产的全自动变比测试仪在原基础上根据用户的现场使用要求，使操作更加简便，功能完备，数据稳定可靠，测试速度大大提高。

适应各种大中小型变压器变比测试的需要。

二、用前须知1、使用前请认真阅读本使用说明书。

2、本仪器户内外均可使用，但应避开雨淋、腐蚀性气体、尘埃过浓、高温、阳光直射等场所使用。

3、接线时注意高压侧与低压侧引线不能接反。

4、仪器开机后不能将测试引线互相短路或接地等，必须将不用的引线夹悬空处理。

5、仪器接线要注意黄、绿、红三色分别对应变压器的A、B、C、三相接线端，不可接错。

6、对仪器的维修、调整应由专业人员进行。

三、性能特点1、中文菜单提示、操作简单方便。

2、变比测量范围大：1-100003、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，联接组别可任意选择，一次完成测量AB、BC、CA三相的变比值、误差、联线组别等参数。

4、测量速度快。

(三相同时测完只需十几秒钟)5、一次测量完成、自动切断试验电源。

6、设置数据，测量结果自动保存，可查看以前数据。

7、测有载变压器，只输入一次变比。

8、携带方便、适合野外作业。

四、技术指标1、变比测量范围：1-10000。

2、精度：1-1000 0.2% 1000-10000 0.5%。

3、电源：220V±10%，50HZ。

4、组别：1-125、工作温度：0-40℃。

6、环境湿度：小于80%不结露。

7、外型尺寸：400×290×170MM3五、面板示意图六、操作方法1．联线：关掉仪器的电源开关，按下面的方法接线。

单相变压器三相变压器仪器变压器仪器变压器A A A AB X B BC 不接 C Ca a a ab x b bc 不接 c c变压器的中性点不接仪器，不接大地。

用变比电桥测量变压器的变比，操作过程繁琐，测量范围狭窄，已经不适应现代测量的快节奏、高效率的要求。

为此，我公司采用现代电子技术，研制出了新一代全自动变比组别测试仪。

它体积小，重量轻，精度高，稳定性好。

它采用了大屏幕汉字显示、菜单操作。

变比组别可一次测完。

该仪器是电力工业部门的理想测试仪器。

全自动变比测试仪现场应用案例
SXBB全自动变压器变比组别测试仪性能特点
1．自动测量接线组别。

2．自动进行组别变换。

3．自动切换相序。

4．自动切换量程。

5．自动校表。

6．输入标准变比后，能自动计算出相对误差。

7. 一次测量完成，自动切断试验电压。

8. 设置数据,测量结果自动保存，可查看以前数据。

9. 测量有载变压器,只输入一次变比。

SXBB全自动变压器变比组别测试仪技术参数
◆变比测量范围：1—10000
◆组别：1—12点
◆精度：1-1000 0.2 级1000-10000 0.5级
◆电源：AC220V ±10%，50HZ
◆使用环境温度：-5℃─ 40℃
◆使用环境湿度：＜85%
◆体积：430×320×215mm3
◆重量：8Kg
武汉三新电力设备制造有限公司是一家集电力检测、调试及电力技术服务为一体的高端解决方案提供商，电力测试设备一站式服务平台，变频串联谐振专业制作商，欢迎咨询采购交流！。

变压器变比组别测试仪是以单片机为核心进行测量计算和自动控制，全中文菜单操作界面，变压器变比组别测试仪具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点的新一代智能化变比组别测试仪器。

下面我带大家了解下变压器变比组别测试仪操作使用方法，具体如下：操作使用方法1．联线：关掉仪器的电源开关，按下面的方法接线。

单相变压器三相变压器仪器变压器仪器变压器A A A AB X B BC不接C Ca a a ab x b bc不接c c变压器的中性点不接仪器，不接大地。

接好仪器地线。

将电源线一端插进仪器面板上的电源插座，另一端与交流220V电源相联。

注意：切勿将变压器的高低压接反！2．打开仪器的电源开关，稍后液晶屏上出现主菜单，如下图：选中的菜单反向显示（黑底白字）此时可按“↑”键选择功能菜单按“确认”键执行相应功能注意：按下按键，放开按键，为一次按键输入3．接法设置，进入接线方法设置后，液晶屏显示如下：此时，按“↑”键选择接法。

按“确认”键保存接法，返回主菜单：4．设置标准变比，进入标准变比设置后，液晶屏显示如下：此时按“→”键选择数据位，选中的数据反向显示：按“↑”“↓”键修改数据。

选中数字后，按“↑”“↓”键，数字由0到9循环变换，如果是第一位，数字只能由1到9循环变化，不会出现0。

选中小数点后，按“↑”“↓”键，小数点循环移动。

如果变压器有档位，这里设定的标准变比,是中间档的标准变比。

按“确认”键保存变比后，液晶屏显示如下：调压比的设置方法和标准变比的设置方法相同。

如果变压器有档位，按实际值设定，反之，设定为0.00%。

按“确认”键保存调压比后，返回主菜单。

5. 开机预热5分钟后，选择“开始数据测量”，按“确认”键后，显示如下：屏幕上显示的变比值是本次测量需要的实际标准变比值，按“↑”“↓”键可以修改此值。

每次修改的幅度=设置的标准变比×调压比。

测量完成后，显示如下:每次测量完成后，仪器自动保存数据，最多保存30个数据,超过30后，本次数据存入第30次，第一次数据清除，即先进先出。

全自动变比测试仪说明根据IEC及国家有关标准规定，在电力变压器生产、用户交接和检修试验过程中，变压器变比试验是必做的项目。

这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。

我公司自主开发、研制生产的多功能全自动变比测试仪除具有完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止第一款可以进行盲测（不知道被测变压器的联结方式及组别的情况下准确测量）、测试主变并列运行状态的变比测试仪；从根源上测试变压器并列运行的测试问题，能适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术最先进，测试项目最完善，测量参数最全面的变比测试仪。

该仪器采用大屏幕真彩色液晶做为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。

全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。

仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，最多可扩展存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。

仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。

现场测试操作方便。

一、功能特点1、真正三相测试：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1%）输出，测试结果具有更好的等效性，不会出现组别误判等现象。

2、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角，一次完成测量AB、BC、CA三相的变比值、误差、分接位置、分接值等参数，可自动识别组号。

3、盲测功能：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。

6、革命性地将各电压、电流之间的大小及相位关系用矢量图直观的表示出来，使用户从主观上可以更轻易的明了各参量的实际意义。

前言欢迎惠顾:衷心感谢您选用本公司的产品，您因此将获得本公司全面的技术支持和服务保障。

使用本产品前，请仔细阅读本说明书，并妥善保存以备今后使用参考。

如果您在使用过程中有疑问，请及时联系本公司。

关于本仪器:在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前，根据国家电力部的预防性试验规程，要求对运行的变压器进行匝数比或电压比测试，以检查变压器匝数比的正确性、分接开关的状况、变压器是否匝间短路、变压器是否可以并列运行。

本仪器（B型）输出电压采用三相电源，测试速度快。

仪器采用先进的A/D技术，量程范围宽；高速单片机为核心处理器，测试快；中文菜单显示，全面提高人性化和智能化，仪器可选配RS232C串口和USB来与计算机联机，实现对仪器的远程控制和数据结果的智能分析。

一次完成三相变比测试，测试速度快、准确度高、保护功能完善。

安全方面：1、仪器使用时应可靠接地。

2、仪器最高输出电压AC160V，应注意安全，防止触电。

3、测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。

4、高、低压电缆不要接反。

测试过程中不能将测试引线互相短路或接地，5、单相测量时只使用黄色和绿色线夹，不要用错，不用的测试夹要悬空。

6、本仪器户内外均可使用，但应避免在雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等恶劣环境下使用，避免剧烈振动。

１主要特点1）可进行各种单相、三相、Z型、铁道变压器等常用变压器及的变比测试及误差计算。

测试量程宽。

2）仪器采用三相电源测试。

AC160V测试电压。

测试速度快。

3）高、低压反接的保护功能，变压器短路、匝间短路保护功能。

4）标准变比采用输入高、低压侧铭牌电压方法，自动换算，不需人工计算，避免了非整数变比输入的难题，精度更高。

5）可进行高低压侧联结组号和极性的自动识别。

重复测试或配有有载开关的变压器到各分接档的测试时，可只按一下“开始测试”便完成一次测试。

6）三相测试可自动测出变压器三相绕组变比值、误差值、分接位置，所在分接的调压范围及极性等参数。

少年易学老难成，一寸光阴不可轻- 百度文库目录一、概述 0二、产品特性 0三、技术参数 0九、保养、维修 (6)九、运输、贮存 (6)十、开箱及检查 (7)一、概述RTB-IV全自动变比测试仪可用于电力系统的三相变压器测试，特别适合于Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器测试。

仪器采用了大屏幕液晶显示，全中文菜单及汉字打印输出，人机界面友好，功能完善，操作方便，是电力系统、变压器生产厂家和铁路电气系统理想的变压器变比组别极性测试仪。

本仪器输入单相电源，内部采用功率模块产生三相电源输出到变压器的高压侧，可进行三相变压器或其它特种变压器变比、误差及组别或相位角的测试，另外本仪器还能提供一组相差90°的二相电源输出，可进行逆斯科特变压器的变比及相位差测试。

二、产品特性◆自动产生幅值稳定、相位恒定的三相或两相标准电源。

◆不受变压器内部接线方式的约束，直接测量高、低压侧的电压比值及相角差。

◆速度快，一组数据的测试时间为几秒钟。

◆内部具有过流保护功能。

◆测试结果不受工频电源频率及幅值波动的影响。

◆尤其适用于特种变压器的变比及相位差测试。

◆真正意义上的三相同时测量。

◆具备RS232接口，方便生产厂家的测试自动化要求。

三、技术参数1.变比测试范围：1-10002.组别测试范围：1-123.变比测试准确度：±0.2%读数4.相位差测试范围： 0-360°5.相位差分辨率：0.001°6.仪器电源输入：220V±22V 、50Hz±1Hz7.仪器面板上有电源插座、电源开关、复位按钮、旋转鼠标、测试电源分合闸指示灯、液晶对比度调节旋钮、接地端子、打印机等。

8.测试电源输出端子、信号输入端子在仪器后面板上。

9.工作环境： 0～40℃；环境湿度≤85％RH四、使用说明1. 准备工作测三相电力变压器时，用测试线将变压器的高压侧（A、B、C）和仪器面板上所标的高压侧（A（α）、B（β）、C）相连，变压器低压侧（a、b、c）与仪器的低压侧（a （α）、b（β）、c）相连接，并保证接触良好。

全自动变比测试仪安全操作规程一、目的通过了解设备工作原理、技术参数、使用操作步骤、HSE提示与注意事项同、常见故障处理。

以保障设备、人员的安全及运行。

二、适用范围本规程适用于公司全自动变比测试仪。

三、工作原理此仪器具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点。

可以测量各种三相变压器的变比和接线组别，同时也能测量单相变压器和电压互感器的变化和极性，而且能显示变比误差，具有数据打印功能。

四、技术参数五、使用操作步骤1、联线：关掉仪器的电源开关，按照正确的方法接线。

变压器的中性点不接仪器，不接地。

接好仪器地线。

将电源线一段插进仪器板上的电源插座，另一端与交流220V电源相连。

2、打开仪器的电源开关，稍后液晶屏上出现主菜单。

3、接法设置。

进入接线方法设置后，按方向键选择接法，按确认键保存接法，返回主菜单。

4、设置标准变比。

进入标准变比设置后，按“→”键选择数据位，选中的数据反响显示。

按“↑”“↓”键修改数据。

如果变压器有档位，这里设定的标准变比是中间档的标准变比。

5、开机预热5分钟后，选择“开始数据测量”，按“确认”键。

屏上显示的变比值是本次测量需要的实际标准变比值，按“↑”“↓”键可以修改此值。

每次修改的幅度=设置的标准变比*调压比。

每次测量完成后，仪器自动保存数据。

按“↑”，查看数据，按“←”键，进入打印菜单，可打印本次数据，打印全部数据。

按确认键，返回主菜单六、HSE提示，注意事项1、正确连接测试线。

如测试线短路，高低压接反，会熔断保险。

保险熔断后，如果进行测量，在显示“正在测量，请等待”后停住。

请关机，更换相同容量的保险，重测。

2、连线要保持接触良好；仪器应良好接地。

3、仪器的工作场所应远离强电场、强磁场、高频设备。

供电电源干扰越小越好，宜选用照明线，如果电源干扰还是较大，可以由交流净化电源给仪器供电。

4、仪器工作时，如果出现液晶屏显示紊乱，按所有键均无响应，或者测量值与实际值相差很远，请按复位键，或者关掉电源，再重新操作。
