杭州市中策职业学校2018学年第一学期《工厂电气控制设备》期末考试试卷(A卷)
- 格式：docx
- 大小：171.90 KB
- 文档页数：9
下载文档原格式
合集下载

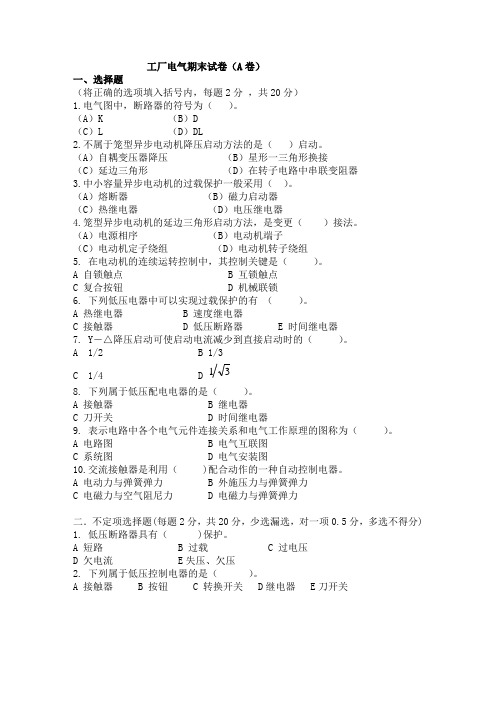

工厂电气试题(A卷)
工厂电气期末试卷（A卷）一、选择题（将正确的选项填入括号内，每题2分，共20分）1.电气图中，断路器的符号为（）。
（A）K （B）D（C）L （D）DL2.不属于笼型异步电动机降压启动方法的是（）启动。
（A）自耦变压器降压（B）星形一三角形换接（C）延边三角形（D）在转子电路中串联变阻器3.中小容量异步电动机的过载保护一般采用（）。
（A）熔断器（B）磁力启动器（C）热继电器（D）电压继电器4.笼型异步电动机的延边三角形启动方法，是变更（）接法。
（A）电源相序（B）电动机端子（C）电动机定子绕组（D）电动机转子绕组5. 在电动机的连续运转控制中，其控制关键是（）。
A 自锁触点B 互锁触点C 复合按钮D 机械联锁6. 下列低压电器中可以实现过载保护的有（）。
A 热继电器B 速度继电器C 接触器D 低压断路器E 时间继电器7. Y－△降压启动可使启动电流减少到直接启动时的（）。
A 1/2B 1/3C 1/4 D3 18. 下列属于低压配电电器的是（）。
A 接触器B 继电器C 刀开关D 时间继电器9. 表示电路中各个电气元件连接关系和电气工作原理的图称为（）。
A 电路图B 电气互联图C 系统图D 电气安装图10.交流接触器是利用（ )配合动作的一种自动控制电器。
A 电动力与弹簧弹力B 外施压力与弹簧弹力C 电磁力与空气阻尼力D 电磁力与弹簧弹力二．不定项选择题(每题2分，共20分，少选漏选，对一项0.5分，多选不得分)1. 低压断路器具有（ )保护。
A 短路B 过载C 过电压D 欠电流 E失压、欠压2. 下列属于低压控制电器的是（）。
A 接触器B 按钮C 转换开关 D继电器 E刀开关3. 在三相笼式电动机的正反转控制电路中，为了避免主电路的电源两相短路采取的措施是（）。
A 自锁 B互锁 C接触器 D 热继电器4. 低压断路器具有（）。
A 电磁脱扣器B 热脱扣器C 过电压脱扣器D 欠电流脱扣器E 失压、欠压脱扣器5. 电动机的连续运转电路具有（）保护环节。

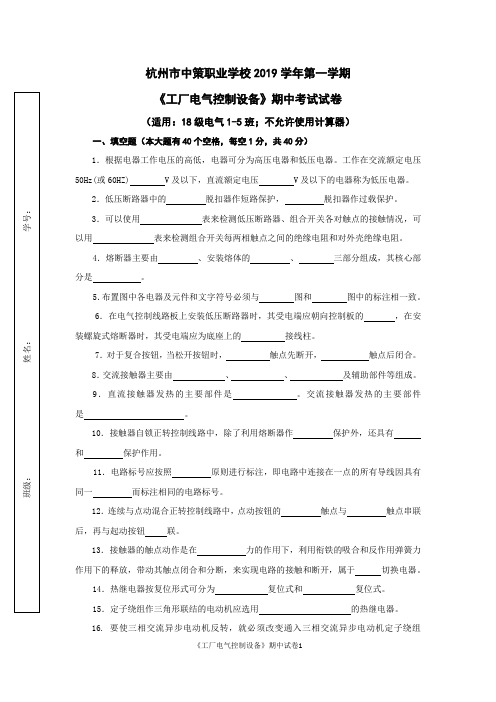

杭州市中策职业学校2019学年第一学期《工厂电气控制设备》期中理论考试试卷
杭州市中策职业学校2019学年第一学期《工厂电气控制设备》期中考试试卷（适用：18级电气1-5班；不允许使用计算器）一、填空题（本大题有40个空格，每空1分，共40分）1．根据电器工作电压的高低，电器可分为高压电器和低压电器。
工作在交流额定电压50Hz(或60HZ) V 及以下，直流额定电压 V 及以下的电器称为低压电器。
2．低压断路器中的 脱扣器作短路保护， 脱扣器作过载保护。
3．可以使用 表来检测低压断路器、组合开关各对触点的接触情况，可以用 表来检测组合开关每两相触点之间的绝缘电阻和对外壳绝缘电阻。
4．熔断器主要由 、安装熔体的 、 三部分组成，其核心部分是 。
5．布置图中各电器及元件和文字符号必须与 图和 图中的标注相一致。
6．在电气控制线路板上安装低压断路器时，其受电端应朝向控制板的 ，在安装螺旋式熔断器时，其受电端应为底座上的 接线柱。
7．对于复合按钮，当松开按钮时， 触点先断开， 触点后闭合。
8．交流接触器主要由 、 、 及辅助部件等组成。
9．直流接触器发热的主要部件是 。
交流接触器发热的主要部件是 。
10．接触器自锁正转控制线路中，除了利用熔断器作 保护外，还具有 和 保护作用。
11．电路标号应按照 原则进行标注，即电路中连接在一点的所有导线因具有同一 而标注相同的电路标号。
12．连续与点动混合正转控制线路中，点动按钮的 触点与 触点串联后，再与起动按钮 联。
13．接触器的触点动作是在 力的作用下，利用衔铁的吸合和反作用弹簧力作用下的释放，带动其触点闭合和分断，来实现电路的接触和断开，属于 切换电器。
14．热继电器按复位形式可分为 复位式和 复位式。
15．定子绕组作三角形联结的电动机应选用 的热继电器。
16.要使三相交流异步电动机反转，就必须改变通入三相交流异步电动机定子绕组的，即把接入电动机三相电源进线中的对调接线。
17．在按钮和接触器双重联锁正反转控制线路中，要使电动机从一个旋转方向转为另一个旋转方向时，可以按下另一旋转方向的起动按钮。

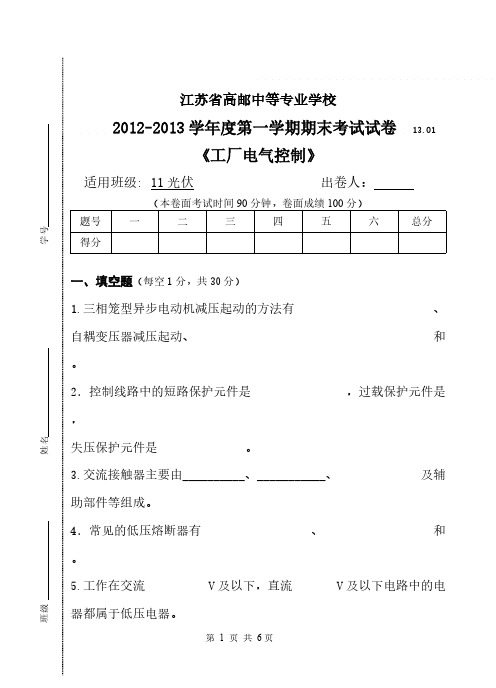

中职班工场电气控制期末试卷
、
的变化，
、
功能。
按钮，
、
或
和
7.熔体熔断的时间与流入熔体的电流大小之间的关系成正比，即电流 越大，时间越长。 （ ） 8.采用点动控制可使三相异步电动机产生连续运转的控制措施。 （ ） 9.在控制线路中，同一电器的不同元件可采用相同的文字符号。（ ） 10.短路环的作用时减少交流接触器吸合时产生的振动和噪声。 （ ）
四
、
出卷人：
ቤተ መጻሕፍቲ ባይዱ
五
六
，过载保护元件是
V 及以下电路中的电
总分
、
和
及辅
和
6.三相异步电动机电气制动有
和反接制动。
7.自动开关既作
8.一般红色按钮表示
红色蘑菇形
表示
9.继电器是一种根据
按钮。
控制电路，实现自动控制或保护任务的电器。
10.可编程控制由
用，有具有
、
按钮，绿色表示
或
四部分组成。 二、判断题（每题 1 分，共 10 分） 1．电路图中各电器触点所处的状态都是按电磁线圈或电器未受外力 作用时的常态画出的。 （ ） 2．OUT 指令是线圈的驱动指令，既可用于输入继电器，也可用于输 出继电器。（ ） 3.一台三相 380V 星形连接的笼型电动机，可选用直流接触器控制。（ ） 4.ANI 指令用于串联动断触点。 （） 5．ORB 指令用于单个触点的并联指令。 （） 6.继电器不能根据非电量的变化接通或断开控制电路。（ ）
，
失压保护元件是
3.交流接触器主要由__________、___________、
助部件等组成。
4．常见的低压熔断器有
。
5.工作在交流
器都属于低压电器。
杭州市中策职业学校2019学年第一学期《工厂电气控制设备》期末理论考试试卷(A 卷)
杭州市中策职业学校2019学年第一学期 《工厂电气控制设备》期末考试试卷（A 卷） （适用：18级电气运行与控制专业1-5班，不得使用计算器） 一、填空题（本大题有30个空格，每空1分，共30分） 1．低压断路器中的 脱扣器作过载保护用，其整定电流的大小可由 调节。
2．在接触器联锁正反转控制线路中，其起 作用的触点应是对方接触器的辅助动断触点，起自锁作用的触点应是接触器的 。
3．组合开关常用于50HZ 交流额定电压为380Ｖ及以下或直流220Ｖ及以下的电气线路中，用于手动不频繁地接通或分断电路、换接电源和负载，或控制 KW 以下小容量三相交流异步电动机的直接启动、停止和正反转控制。
4．可以使用 表来检测组合开关每两相触点之间的绝缘电阻和对外壳绝缘电阻。
5．时间－电流特性是在规定工作条件下，表征流过熔体的电流与熔体熔断时间关系的曲线，它是一种 特性曲线。
6．布置图中各电器及元件和文字符号必须与 图和 图中的标注相一致。
7．直流接触器主要的发热部件是 ，交流接触器主要的发热部件是 。
8．配线管中的导线不允许有接头，若导线要进行连接，则其接头应做在 或 内，以便检修。
9．在电动机正反转控制线路中，若有一个旋转方向电动机缺相运行，其原因是 。
10．在小车自动往返控制线路中，位置开关SQ1、SQ2用来自动换接电动机的 电路，实现小车自动往返的行程控制；位置开关SQ3、SQ4起 保护，以防止SQ1、SQ2失灵时，小车越过限定位置而发生事故。
11．能在两地或多地控制同一台电动机的控制方式称为 控制，其特点是各地的起动按钮 接在一起，停止按钮 接在一起。
12．用万用表检测热继电器的动断触点时，若按下复位按钮（或测试状态时），触点间的电阻应为 。
13．要求几台电动机的起动或停止，必须按一定的 来完成的控制方式，称为电动机的顺序控制。
班级： 学号： 姓名： -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------线 封密请不要在密封线外答题14．要使三相交流异步电动机反转，就必须改变通入电动机定子绕组的，即把接入电动机三相电源进线中的对调接线即可。
中等职业学校学业水平考试《汽车电气设备构造与维修》期末检测试卷(含参考答案)
中等职业学校学业水平考试《汽车电气设备构造与维修》期末检测试卷（含参考答案）一、选择题1.蓄电池的( )评定是在-18℃时进行的。
A．储备容量B．启动电流(CA)C．冷起动电流( CCA) D．蓄电池电压测试2. 12 V系统中合适的充电电压是( )。
A.13. 5～15. 0VB. 12. 6～15. 6VC. 12.0～14. 0V D．14.9～16. 1V3.在蓄电池周围工作时，不能( )。
A．接触车体B．戴护目镜C．抽烟或使用明火D．使用绝缘不好的工具4.甲说“当蓄电池电解液的液位较低时应加入蒸馏水或清洁饮用水”；乙说“应加入新的电解液”。
下列说法中正确的是( )。
A．只有甲对B．只有乙对C．都对 D.都不对5.下列( )不是失效或快要失效的蓄电池所具有的典型特征。
A．容量变小B．电解液密度小C．一个或多个单元电池需要经常加水D．蓄电池电缆或连接处出现过多的腐蚀性物质6.一辆装有多个计算机和许多电子电路的汽车蓄电池的正常漏电电流通常是( )。
A.20～30 mAB.2～3AC.150 ～300 mA D．以上均不正确7.交流发电机的铸铝外壳不具有的特性是( )。
A.无磁性B.重量轻C.做磁通路D.良好的热传导性8.对于同样的发电机，甲说“定子采用星形联结要比三角形联结产生更多的输出”；乙说“采用三角形联结要比采用星形联结产生更多的输出”。
下列说法中正确的是( )。
A．只有甲对B．只有乙对C．都对 D.都不对9.发动机运转时，甲说“可以用旋具检查后轴承的磁化情况来判断发电机转子是否产生了磁场”；乙说“可以用铁器检查前轴承的磁化情况来判断发电机转子是否产生了磁场”。
下列说法中正确的是( )。
A.只有甲对B.只有乙对C.都对D.都不对10.蓄电池的( )评定是以分钟计算的。
A. 储备容量B．启动电流(CA)C. 冷起动电流(CCA) D．蓄电池电压测试11.测试转子时，欧姆表的两个表笔分别与滑环和转子轴相连，若欧姆表的读数为0，则表明转子( )。

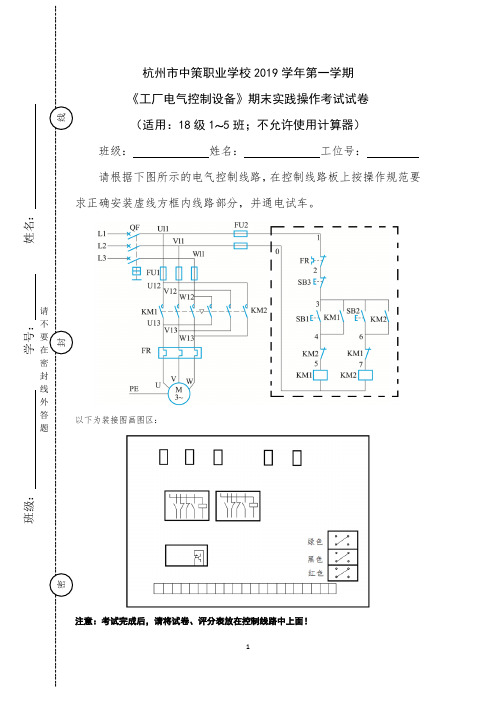

杭州市中策职业学校2019学年第一学期《工厂电气控制设备》期末实践操作考试试卷
1杭州市中策职业学校2019学年第一学期《工厂电气控制设备》期末实践操作考试试卷（适用：18级1～5班；不允许使用计算器）班级： 姓名： 工位号：请根据下图所示的电气控制线路，在控制线路板上按操作规范要求正确安装虚线方框内线路部分，并通电试车。
以下为装接图画图区：注意：考试完成后，请将试卷、评分表放在控制线路中上面！班级： 学号： 姓名：----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 线封 密 请不要在密封线外答题评分标准：班级：姓名：学号：23评分方式说明：1．通电试车（10分）：由现场评委当场评分2．安全文明生产（5分）：由现场评委当场评分3．考试过程元器件损坏：由现场评委当场评分，每只扣5分4．控制线路返修：由现场评委当场评分，每次扣5分，仅允许返修2次5．其他项目由本次考试评委分组进行评分，然后统一积分。
相关内容说明：一、考试场地布置：1．导线、号码管：由备课组统一，提前准备，放置在板中央2．元器件准备：将2只接触器（含辅助触头组）、1只热继电器、5只熔断器（含配熔体）统一放在第一条导轨上；按钮盒统一固定在板右下侧3．不得提前将号码管剪好；不得提前将按钮线装好4．必须认真检查元器件是否完好，若在考试时发现元器件损坏，则每更换一只元器件扣2分（螺丝滑牙除外）5．每块控制线路板上贴上学生的工位号（与学号相同）、姓名标签6．桌面、工具箱内，不得有导线、号码管等考试规定的元器件和材料，违否一律扣5分；考试期间不得借用万用表、工具7．讲台上必须留有导线、号码管，以便不够学生随时取用二、元器件安装1．安装位置：第一条导轨安装5只熔断器，排列均匀；第二条导轨安装2只接触器，排列均匀；第三条导轨安装1只热继电器。
高职中职大学期末考试汽车电气设备复习题 选择题 客观题 期末试卷 试题和答案
汽车电气设备复习题您的姓名：［填空题］*1 .汽车电源系统包括蓄电池、()、电压调节装置等。
［单选题］*A、起动机B、发电机:正确答案)C、电动刮水器D、电动门窗2 .交流发电机产生磁场的装置是()o［单选题］*A、定子B、转子(正确答案)C、电枢D、整流器3 .当发动机起动不着火时，下列说法哪个是错误的()o1单选题］*A、可能是蓄电池容量低B、可能是无高压电C、可能是不来油D、可能是发电机有故障E≡⅛⅛)4 .小型乘用车的电气设备额定电压为()V o［单选题］*A、12（正确答案）B、6C、24D、485 .对蓄电池进行充电，如果选择的是定压充电，12V电池需要的充电电压应为Oo［单选题］*A、7.5B、10C、11D、15（正确答案）6 .蓄电池与发电机两者在汽车上的连接方法是（）o［单选题］*A、串联连接B、并联连接（正确答案）C、各自独立D、以上都不对7 .（）是指在充电过程中，充电电流保持不变的充电方法。
［单选题］*A、恒压充电B、初充电C、脉冲快速充电D、恒流充电8 .蓄电池型号的第三部分表示蓄电池额定容量和特殊性能，其中特殊性能用单个字母表示，高起动率用O表示［单选题］*A、DA、DB、SC、G（上确答案）D、W9 .（）的功用是产生感应电动势。
I单选题A、定子（正确答案）B、转子C、整流器D、电刷10 .一般硅整流发电机都采用0联接，即每相绕组的首端分别与整流器的硅二极管相接，每相绕组的属端在一起，形成中性点N。
［单选题］*A、星形正确答案）B、串C、三角形D、并I1常见的单向离合器有（）、摩擦片式和弹簧式。
［单选题］*A、旋转式B、滚柱式（正确答案）C、刹车式D、电动势12 .点火系中附加电阻的作用为()［单选题］*A、改善工作时的点火性能(正确答案)B、提高车速C、提高安全性D、提高娱乐性13 .无分电器式电子点火系中，点火提前角由()来确定。
［单选题］*A、发动机控制单元ECU(F确答案)B、点火模块C、真空提前装置D、离心提前装置14 .常见起动机驱动小齿轮与飞轮的合靠()强制按动完成。
2019-2020年中职职高机床电气控制技术期末试题及答案
2019-2020年中职职高机床电气控制技术期末试题及答案一、填空题：1、电器按动作性质分为手动和自动电器。
2、接触器的结构主要由电磁机构，触头系统，灭弧装置等组成。
3、电流继电器的励磁线圈应串接于被测量电路。
4、中间继电器具有触点对数多，容量小的特点。
5、常见的灭弧方法有电动力吹弧，窄缝灭弧室，栅片灭弧，磁吹灭弧。
6、机械开关电器在需要修理或更换机械零件前所能承受的无载操作次数，称为机械寿命。
在正常工作条件下，机械开关电器无需修理或更换零件的负载操作次数称为电寿命。
7、电气控制系统中常见的保护线路用欠压保护、过载保护、缺相保护、短路保护和电气、机械互锁等。
8. 中间继电器在电路中的作用是增加触头的数目；热继电器在电路中的作用是过载保护，熔断器在控制线路中的作用是短路保护。
9. 通常构成机械设备的电气工程图有电气原理图、电器位置图和安装接线图等三种。
而设计电气控制线路，常用的方法是经验设计法和逻辑设计法。
10. 交流接触器从结构上看是由触头系统、触头系统和灭弧装置、以及其他部分组成，通常用它可作为零压保护和欠压保护。
二、选择题1. 在低压电器中，用于短路保护的电器是（ B ）。
A. 过电流继电器B. 熔断器C. 热继电器D. 时间继电器2. 在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是（ C ）。
A. 过电压继电器B. 熔断器C. 热继电器D. 时间继电器3. 下列不属于主令电器的是（ D ）。
A. 按钮B. 行程开关C. 主令控制器D. 刀开关4. 用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是（ B ）。
A. 按钮B. 交流接触器C. 主令控制器D. 断路器5. 下列不属于机械设备的电气工程图是（ D ）。
A. 电气原理图B. 电器位置图C. 安装接线图D. 电器结构图6、接触器是一种自动控制电器，其作用是：（ C ）（A）不频繁地接通或断开电路（B）频繁地接通或断开电路，但不具备任何保护功能。
杭州市中等职业学校2017学年第二学期《工厂电气控制设备》期末理论考试试卷(A卷)
杭州市中策职业学校2017学年第二学期《工厂电气控制设备》期末考试试卷（A）适用班级：16电气1～5班一、填空题（本大题共有40个空格，每空格1分，共40分）1．常用低压电器按用途和所控制对象分可分为低压配电器和低压控制电器两大类，其中电器是主要用于低压配电系统及动力设备中，对电气线路及动力设备进行通断和保护及起转换电源或控制负载的作用。
2．螺旋式熔断器接线时，电源线应接在的接线端子上。
3．交流接触器主要由电磁系统、灭弧装置、、辅助部件等组成。
4．低压断路器中的热脱扣器作保护用。
5．自得到动作信号起到触点动作有一定的延时的继电器称为，它广泛用于需要按时间顺序进行自动控制的电气线路中。
6．热继电器主要与配合使用，用作电动机的过载保护、断相保护、电流不平衡运行的保护及其他电气设备发热状态的控制。
7．速度继电器的主要作用是以的快慢为指令信号，与接触器配合实现对电动机的反接制动控制。
8．主要用于增加控制电路中的信号数量或将信号放大的继电器。
9．控制线路中，辅助电路要跨接在相电源之间，用细实线垂直画在主电路的右侧。
10．是一种利用生产机械某些运动部件的碰撞来发出控制指令的主令电器。
11．要实现两地控制电动机顺序启动逆序停止控制线路中，则在控制线路中需要安装个按钮。
12．三相交流异步电动机采用Y-△降压起动时，其起动电流为全压起动时的倍，其起动转矩为全压起动时的倍。
13．要使三相交流异步电动机反转，就必须改变通入电动机定子绕组的。
14．实现连续控制必须在起动按钮两端并联接触器的触点。
15．在电动机正反转控制线路中，若接触器KM1、KM2的主触点同时闭合，将造成事故。
16．常用的电力制动方法有反接制动、、电容制动和回馈制动等。
17．三相交流异步电动机转速可通过改变、改变转差率和改变磁极对数来实现，其中只适用于笼型异步电动机的调速方法是。
18．要求几台电动机的起动或停止，必须按一定的先后顺序来完成的控制方式，称为电动机的控制。
中职学校2018-2019学年度第一学期《汽车电工电子基础》期末考试题及答案01
2、电容在电路中的特性是（）。
A、将直流电能转化为机械能B、将机械能转化为直流电能C、将交流电能转化为机械能D、将机械能转化为交流电能3、汽车倒车灯及警报器电路中，利用的电容的哪种特性（）。
A、充电B、放电C、充电和放电D、以上都不是4、在汽车供电系统中作为汽车电源的是（）。
A、蓄电池B、发电机C、有蓄电池和发电机两种D、干电池5、基尔霍夫电压定律的应用范围是（）。
Ａ.支路Ｂ.结点Ｃ.回路 D.网孔6、直流电的文字符号为（）。
A、ACB、VCC、DC7、电流的方向规定为（）移动的方向A、负电荷B、负离子C、正电荷8、电阻串联后总电阻（）。
A、增大B、减小C、不变9、同步RS触发器的“同步”是指（）。
A、R、S两个信号同步B、Qn+1与S同步C、Qn+1与CP同步10、电流总是从高电位流向低电位，这一结论适用于（）。
A.外电路B.内电路C.全电路11、某电阻两端电压为40V，通过电阻的电流为0.5A，则导体的电阻为（）。
A、80ΩB、600ΩC、200Ω12、一只电阻的阻值为3Ω，另一只为6Ω，将两电阻并联起来，其电阻为（）。
Ａ.4ΩＢ.2ΩＣ.1Ω13、我国使用的工频交流电的频率为（）。
A、45HZB、60HZC、50HZ14、正弦波电压或电流可以用（）三个参数来表征其变化.A、振幅、频率、初相角B、瞬时值、周期、初相位C、有效值、周期、相位差15、我国用电安全规定中把（）定为安全电压值。
A.50VB.100VC.36V16、单相触电时，人体承受的电压是（）。
A、线电压B、相电压C、跨步电压17、在三相四线制中，相线与中性线之间的电压称为（）。
A、线电压B、相电压C、即是相电压也是线电压18、对数字系统而言，使用最为方便的是按（）编制代码。
A、二进制数B、十进制数C、十六进制数19、当电路中有3条支路、2个结点时，若采用支路电流法解题，电流方程的个数是（）。
A、1个B、2个C、3个20、使用万用表测量电阻时，其黑色表笔所接的是万用表的内部电源的（）极，红色表笔所接的是电源的（）极。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
杭州市中策职业学校2018学年第一学期《工厂电气控制设备》期末考试试卷（A卷）（适用：17级电气12345班，不得使用计算器）（考试时间：90分钟）Array一、填空题（本大题共有50个空格，请选择其中的40个空格作答，每空格1分，共40分，多做按顺序批改，不加分。
）1．根据电器工作电压的高低，电器可分为高压电器和低压电器。
工作在直流额定电压1500V 及以下、交流50Hz（或60Hz）额定电压 V及以下的电器称为低压电器。
2．低压电器按其动作方式的不同，可分为自动切换电器和电器。
3．断路器中的脱扣器作短路保护用，它也有一个电流调节装置用以调节瞬时脱扣电流。
4．可以使用表来检测低压断路器、组合开关各对触点的接触情况。
5．熔断器使用时，应联在被保护的电路中。
熔断器的核心部分是。
6．在电气控制线路板上安装低压断路器时，其受电端应朝向控制板的。
7．布置图中各电器及元件和文字符号必须与图和图中的标注相一致。
8．低压断路器选用时，欠压脱扣器的额定电压应线路的额定电压。
9．熔断器兼做隔离器件使用时，应在控制开关的端；若仅做短路保护用，应安装在控制开关的端。
10．螺旋式熔断器的电源进线应接在底座端的接线端子上，用电设备接线应接在的接线端子上。
11．接触器的控制对象主要是，还可以控制电热设备、电焊机、电容器等其他负载。
12．交流接触器发热的主要部件是，直流接触器发热的主要部件是。
直流接触器线圈中通过的是直流电，铁心中不会产生和损耗，因此，其铁心可用制成。
13．热继电器主要与配合使用，用作电动机的保护、保护、电流不平衡运行保护及其他电气设备发热状态的控制。
14．热继电器是利用流过热继电器的电流所产生的热效应而动作的自动保护电器。
15．电路标号应按照原则进行标注，即电路中连接在一点的所有导线因具有同一电位而标注的电路标号。
16．当松开按钮后，接触器通过自身的辅助动合触点使其线圈保持得电的作用称为。
17．热继电器出线端的导线过细，将导致热继电器可能会动作。
18．板前明线布线时，应以为中心，由内向外，由低到高，先控制电路，后主电路的顺序进行，做到前面的布线不会妨碍后面布线。
19．通电试车时应遵守操作规程，由一人操作，一人。
20．布线时，严禁损伤导线和。
21．在使用电阻测量法测量前，必须切断控制线路的，并验电，确认无电后才能测量。
22．在实际生产中，想改变换气扇的旋转方向，使生产机械运动部件能够在正、反两个方向的运动，一般要求电动机能够实现控制。
23．配线管中的导线不允许有接头，若导线要进行连接，则其接头应做在或配电箱内，以便检修。
24．要使三相交流异步电动机反转，就必须改变通入三相交流异步电动机定子绕组的，即把接入电动机三相电源进线中的对调接线。
25．在电动机正反转控制线路中，为避免两个接触器KM1和KM2线圈同时通电动作，在正、反转控制回路中分别串接了对方接触器的一对触点，接触器之间的相互制约作用称为接触器（或互锁）。
26．位置开关是一种有触点开关，接近开关是一种与运动部件无机械接触而能操作的位置开关，所以又称为位置开关。
27．位置开关能将信号转变为信号，使运动机械按一定的位置或行程实现自动停止、反向运动、变速运动或自动往返运动等。
28．利用生产机械运动部件上的挡铁与位置开关碰撞，使其触点动作，来接通或断开电路，以实现生产机械运动部件的位置或行程的自动控制，称为控制。
29．中间继电器是用来增加控制电路中信号或将信号放大的继电器。
30．对于工作电流 A的电气控制线路，中间继电器可以用来代替接触器控制电动机。
31．要求几台电动机的起动或停止，必须按一定先后顺序来完成的控制方式，称为电动机的控制。
32．能在两地或多地控制同一台电动机的控制方式称为控制。
33．多地控制线路的特点是：各地的起动按钮接在一起，停止按钮接在一起。
二、选择题（本大题共有30个小题，每小题1分，共30分。
）在每小题的四个备选答案中，只有一个是符合题目要求的。
错选、多选或未选均不得分。
1．低压电器按其用途和所控制的对象可分为（）A、低压配电电器和低压控制电器B、自动切换电器和非自动切换电器C、有触点电器和无触点器电器D、一般用途电器和特殊用途电器2．DZ5-20系列低压断路器中的热脱扣器的作用是（）A、欠压保护B、短路保护C、过载保护D、失压保护3．一个额定电流等级的熔断器可以配用若干个额定电流等级的熔体，但要保证熔断器的额定电流值所装熔体的额定电流值。
（）A、大于B、大于或等于C、小于D、均可以4．用以直接控制额定功率为3KW的三相交流异步电动机起动或正反转时，应选用的组合开关的型号与规格为（）A、HZ10-25/2B、HZ10-25/3C、HZ10-60/3D、HZ10-10/35．可用于测量低压开关每两相触点之间的绝缘电阻和对外壳绝缘电阻的仪表是（）A、兆欧表B、钳形电流表C、万用表D、以上均可以6．熔断器在电气线路或设备出现短路故障时，应（）A、不熔断B、立即熔断C、延时熔断D、提前熔断7．对照明和电加热等电流较平稳、无冲击电流的负载的短路保护，熔体的额定电流应负载的额定电流。
（）A、等于或稍大于B、大于C、小于D、均可8．在机床电气控制线路中，多选用熔断器作为短路保护。
（）A、RL系列螺旋式B、RT0系列有填料封闭管式C、RM10系列无填料封闭管式D、RCA1系列瓷插式9．有一台水泵电动机，其额定电压为380V，额定电流为20A，电动机的起动电流为额定电流的6.5倍，若用熔断器作短路保护时，其熔体额定电流应选择（）A、20AB、125AC、200AD、50A10．对于额定电流在20A及以上的CJ10系列交流接触器，常采用灭弧。
（）A、栅片灭弧装置B、纵缝灭弧装置C、双断口结构的电动力灭弧装置D、以上灭弧装置均可11．交流接触器E形铁心中柱端面留有0.1～0.2mm的气隙是为了（）A、减小剩磁影响B、减小铁心振动C、散热D、以上均有12．直流接触器的磁路中常垫有非磁性垫片，其作用是（）A、减小铁心涡流B、减小吸合时的电流C、减小剩磁影响D、增大吸合时的电流13．电气布线时，同一个接线柱上的连接导线（）A、不得多于两根B、只能接一根C、可以接N根D、只能接二根14．位置开关的触点动作是通过来实现的。
（）A、手指的按压B、生产机械运动部件的碰压C、手指的按压或生产机械运动部件的碰压D、手指的按压和生产机械运动部件的碰压共同作用15．在具有过载保护的接触器自锁正转控制线路中，若按下起动按钮，电动机能起动运行，但松开起动按钮后，电动机即断电停止运行，其原因是（）A、热继电器动断触点接触不良B、停止按钮接触不良C、接触器自锁触点接触不良D、接触器损坏16．在按钮和接触器双重联锁正反转控制线路中，正反转起动按钮的动断触点应（）A、串接在自己控制回路中B、串接在对方控制回路中C、并接在对方起动按钮两端D、并接在自己起动按钮两端17．在操作按钮和接触器双重联锁正反转控制线路时，要使电动机从反转转变为正转，正确的操作方法是（）A、可直接按下反转起动按钮B 、可直接按下正转起动按钮C 、必须先按下停止按钮，再按下反转起动按钮D 、必须先按下停止按钮，再按下正转起动按钮18．能够清晰地表达出电器及元件的布置和安装位置的图是 （ ） A 、电路图 B 、接线图 C 、布置图 D 、以上均可以19．压合复合按钮时，按钮的动合触点和动断触点动作情况是 （ ） A 、动断触点先断开 B 、动断触点先闭合 C 、动合触点先闭合 D 、动合触点先断开20．双滚轮式位置开关为 （ ） A 、非自动复位式 B 、自动复位式 C 、自动或非自动复位式 D 、以上均对21．交流接触器线圈过热而烧毁的原因可能是 （ ） A 、线圈电压过高 B 、线圈电压过低 C 、线圈短路 D 、以上都有可能22．单台三相交流异步电动机的3根电源引线，按相序依次编号为 （ ） A 、U1、V1、W1 B 、1U 、1V 、1W C 、U11、V11、W11 D 、U 、V 、W23．在下图所示的电路中，上电后操作按钮没有任何动作的是 （ ）A B C D图124．辅助电路标号应按从上到下、从左到右顺序用 依次编号。
（ ） A 、数字 B 、字母 C 、字母和数字 D 、以上均可 25．在图2所示的电路中，能实现正常的起动和停止的是图 （ ）A B C D图226．在图3所示的电路中，正常操作后会出现短路现象的图（）A B C D图327．在接触器自锁正转控制线路中，自锁触点的连接方法正确的是（）A、并联在停止按钮两端B、与停止按钮串联C、并联在起动按钮两端D、与起动按钮串联28．在接触器联锁正反转控制线路中，若热继电器的一相热元件断路，则将造成（）A、正在正转运行的电动机缺相运行B、正在反转运行的电动机缺相运行C、电动机无论正反转均不能起动，发出“嗡嗡”声D、以上三种情况均有可能29．在接触器联锁正反转控制线路中，若电动机在正转运行时正常，在反转时发现电动机不能起动，且发出“嗡嗡”声，则其原因是（）A、反转接触器有一相主触点接触不良B、反转接触器有二相主触点接触不良C、热继电器热元件有一相断路D、主电路熔断器有一相熔体熔断30．当其他电器的触点数或触点容量不够时，可借助作中间转换，用来控制多个元件或回路。
（）A、热继电器B、接触器C、中间继电器D、时间继电器三、综合题（本大题共有4小题，第1小题10分、第2小题8分，必做，第3、4两小题任选一题作答，12分；多做按顺序批改。
共30分）1．试画出下列低压电器指定的图形符号和文字符号。
2．图4所示为采用电阻分段测量法查找具有过载保护的接触器自锁正转控制线路中控制电路故障点的示意图，请根据测量结果将故障点填写在表1中。
8分图4 电阻分段测量法示意图表1 测量结果与故障点判断3．图5所示为电动机接触器联锁正反转控制线路的主电路，试补画出控制电路，并指出自锁触点和联锁触点。
图54．如图6所示，两台电动机M1、M2的控制要求如下：（1）两台电动机M1、M2要求有过载、短路保护；（2）起动顺序为先（按SB11）M1起动（KM1得电），再（按SB21）M2起动（KM2得电），若先起动M2则无法起动；（3）停止工作时，若按下停止按钮SB12，则M1、M2同时停止工作；若先停止M2时（SB22），则M1需要再按停止按钮SB12停止。
根据上述控制要求补全图中缺少的电气元件及电路连接线；说明接触器KM1、KM2各辅助动合触点的作用。
图6。
