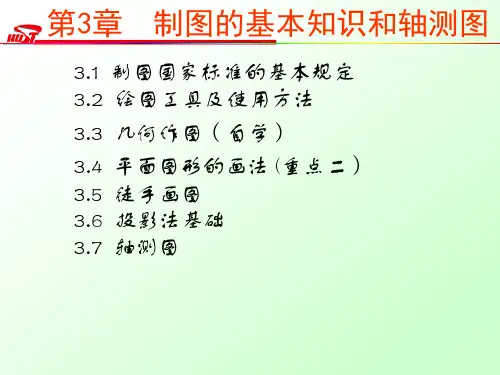

工程制图课件第3章

工程制图课件第3章

四、图线型式及应用（GB/T17450-1998）
1.图线型式及应用
粗实线 可见轮廓线 细实线 尺寸线、尺寸界线 点画线 中心线、轴线、轨迹线 虚线 不可见轮廓线 04 点画线 02 虚线
粗线：细线 =2：1
代码o. 01 实线 线宽 b=0.5-2 mm
计算机绘图程序用代码来表示线型。 示例： 图线 GB/T 17540-1998—02x0.25 No.2(02)线宽为0.25mm的图线
长度方向基准 宽度方向基准
三、作图步骤
1）画基准 2）画已知线段 5）检查、描深 3）画中间线段 4）连接线段
3.5 徒手画图
当设计者企图抓住一闪念的设计灵感的时候 ，常常 要用徒手画图的方式绘制立体的草图、轴测草图、 零件草图、还有装配示意草图等。 一、徒手画草图的基本要求 对草图的要求是：物体自身各部分的比例正确，图面工 整。 徒手画图用的铅笔一般为HB铅芯的铅笔，铅芯头磨成 锥形 。
徒手画图的要点是：徒手目测，先画后量，画线力均， 横平竖直，曲线光顺。
二、徒手绘图的技巧 1.直线的画法
徒手画直线时，握笔的手指离笔尖约3040mm，比平常写字 时握笔要稍远。手腕、小手指轻压纸面，铅笔与笔的运行方 向保持大致直角的关系。注意手握笔时，要自然放松，不可 攥得太死。
二、徒手绘图的技巧 1.直线的画法
A3
A4
A2 A33 A34
210
0
297
594 891 1189 1486 1783 2080 2378
图1-1 基本幅面与加长图纸幅面
2.图框格式
分不留装订边和留装订边两种， 同一产品只能选其中一种。
周边
( 材料 )
对 中符号
( 材料 )

18春西南大学工程制图III 【0918】机考 答案

18春西南大学工程制图III 【0918】机考 答案
二、已知点A、B、D三点等高，点C在点A正下方，补画诸点投影，并表明可见性.（7分）
三、补画视图中所缺图线。（6分）
四、求作左视图（7分）。（注：不需要标注尺寸）
一、简答题
1、答：有视图、剖视图、断面图、局部放大图、简化画法和规定画法等。
2、答：零件经过机械加工后的表面会留有许多高低不平的凸峰和凹谷，零件加工表面上具有的较小间距和峰谷所组成的这种微观几何形状特征。表面粗糙度与加工方法、所用刀具和工件材料等各种因素都有密切关系。
四、答：
4、答：装配图有下列特殊表示法：（1）相邻零件的画法（2）假想画法（3）夸大画法（4）简化画法
5、答：物体在互相垂直的两个或多个投影面上得到正投影之后，将这些投影面旋转展开到同一图面上，使该物体的各正投影图有规则地配置，并相互之间形成对应关系，这样的正投影图称为多面正投影或多面正投影图。
二、答:
三、答：
大作业满分：100分
一、简答题（选做4题，每题20分，共80分）
1.机件的常用表达方法有哪些？
2.什么是表面粗糙度？
3.配合制度规定分哪两种基准制？
4.装配图有哪些特殊表示法？
5.什么是多面正投影或多面正投影图？
6.试述点的三面投影特性？
7.用形体分析法读组合体视图有哪几个步骤？
8.作平面与回转体表面相交的截交线（曲面立体的截交线）的步骤？平面与圆柱面的交线有哪三种情况？
物体在互相垂直的两个或多个投影面上得到正投影之后将这些投影面旋转展开到同一图面上使该物体的各正投影图有规则地配置并相互之间形成对应关系这样的正投影图称为多面正投影或多面正投影图

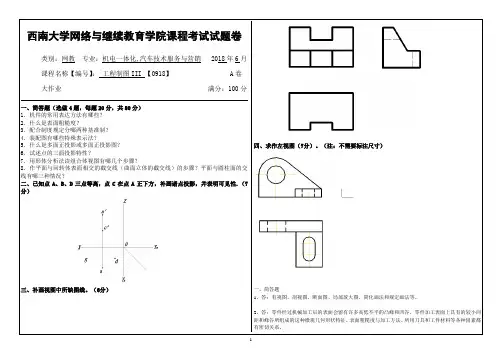

西南大学网络与继续教育学院课程考试试题卷
类别：ቤተ መጻሕፍቲ ባይዱ教专业：机电一体化,汽车技术服务与营销2018年6月

工程制图完整版ppt课件

工程制图完整版ppt课件

(2).将物体正放在三投影面体系中，用正投影法向三个 投影面投影，就得到了物体的三面投影。
(3).为了画图和看图的方便，假想地将三个投影面展开、摊
平在同一平面上，并且规定：正平面V不动；水平面H绕OX轴向下 旋转90°；侧平面W绕OZ轴向右旋转90°如图所示。
(4).按上述方法展开后如图所示
(5).投影面的边框线和投影轴均不必画出，同时，也 不需要标明视图名称，最后得到的三视图如图所示。
1.绪论
0.5
2.制图的基本知识与技能
1.5
3.正投影基础的基础知识
10
4.立体的投影
10
5.轴测投影图
1
6.组合体视图
10
7.机件常用的表达方法
10
8.标准件、齿轮和弹簧
2
9.零件图
2
10.装配图
1
四、学习方法
1、培养空间想象能力和空间分析能力。 2、养成认真、耐心、细致的作风。 3、严守制图国家标准。 4、多练习。
画法
2).锥度
正圆锥底圆直径与其高度之比称为锥度。对于圆锥台，则为
底圆直径与顶圆直径的差与圆锥台的高度之比，其值最终化为
1﹕n的形式。符号、标注、作法见图。
标
注
符号
作 法
4.圆弧连接
1).含义
用已知半径的圆弧光滑连接（即相切）两已知线段(直线或圆弧)， 称为圆弧连接。
2).连接圆弧的几何要素
半径—已知、圆心 —待求、连接点的位置—待求
例:
例:
例:
例:
小结
1.掌握国家标准的基本内容：图幅、图 框 格式、常用比例、写字要求及字形、图 线宽度等；
2.正确使用绘图工具：画正六边形、椭 圆 等基本图形；

工程制图全书课件完整版ppt全套教学教程最全电子教案电子讲义

工程制图全书课件完整版ppt全套教学教程最全电子教案电子讲义

《工程制图》 第1章 制图基础
1.1.5 尺寸注法(GB/T4458.4—2003，GB/T19096—2003)
图1.14 图线的应用示例
《工程制图》 第1章 制图基础
尺寸的基本组成: 图样上标注的每一个完整的尺寸，一般都由尺寸界线、尺 寸线、尺寸数字（ 包括必要的计量单位、字母和符号） 三个 基本要素组成。
③《 技术制图》 和《 机械制图》 国家标准是绘制工程图样 的重要依据，应严格遵守有关制图等方面的国家标准的规定， 学会查阅并使用标准和有关资料的方法。
④不断改进学习方法，提高独立工作能力和自学能力。
《工程制图》 第1章 制图基础
本章主要内容
第1章 制图基础
§1.1 制图标准 §1.2 绘图工具及其使用方法 §1.3 几何作图 §1.4 平面图形的分析与画法 §1.5 绘图的方法与步骤
1.2.5 铅笔 铅笔应采用木质绘图铅笔。 这种绘图铅笔有软硬之分。 笔
芯的规格通常以 Ｈ 和 Ｂ 来表示，Ｈ 表示轻淡而硬，前面的数 字越大则表示铅芯越硬，９Ｈ 最硬。 Ｂ 表示较软而浓，前面的 数字越大，表示铅芯越软，６Ｂ 最软。 ＨＢ 表示软硬适中。 绘图时，通常根据需要准备 ２Ｂ、Ｂ、ＨＢ 及 Ｈ 等几种铅笔。
作圆的切线的情况有 ３ 种：
①过圆外一点作圆的切线。 ②作两圆的外公切线。 ③作两圆的内公切线。
《工程制图》 第1章 制图基础
过圆外一点作圆的切线
《工程制图》 第1章 制图基础
作两已知圆的外公切线
《工程制图》 第1章 制图基础
作两已知圆的内公切线
《工程制图》 第1章 制图基础
1.3.4 椭圆 椭圆是常见的非圆曲线。 已知椭圆长、短轴时，常采用
1.1.2 图样比例 图样比例是指图样中机件要素的线性尺寸与实际机件相应要

工程制图教程ppt课件

工程制图教程ppt课件
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
本
章
要
求
1、正确了解和掌握国家标准机械制 图的有关规定，特别是尺寸注法。
2、了解和掌握简单的几何作图以及 圆弧连接。
3、掌握平面图形的分析和尺寸注法 。
2.3 圆弧连接
作图要点：根据已知条件，准确地求出连接圆弧的切点
作图原理：a为切点
R
2
o
R2
a
R2 a
o
R1
o a
(a)圆弧与直线连接
o
相加
o
相减
(b)圆弧与圆弧连接(外切)
(c)圆弧与圆弧连接(内切)
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
30°
16
16
10
16
16
B. 线性尺寸数字的方向，一般应按上图所 示方向注写，并尽可能避免在图示30°范围 内标注尺寸，无法避免时应引出标注。
C. 尺寸数字不可被任 何图线所通过，否 则必须将该图线断 开。
的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
第三章 点、直线、平面 的投影
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
§1 投影法及三视图的形成
1.1 投影法的分类

工程制图1-3

工程制图1-3
32 7 7 13.8 50 50 7 13.8 1:10 7 32
1:10
§1-3 几何作图
二、斜度和锥度
2.锥度 2.锥度
定义：圆锥的底圆直径与其高之比。 定义：圆锥的底圆直径与其高之比。
1:4 α
tanα = H / 2L 2tanα =
L
30°
锥度符号的标注：符号方向应与锥度方向一致。 锥度符号的标注：符号方向应与锥度方向一致。
§1-3 几何作图

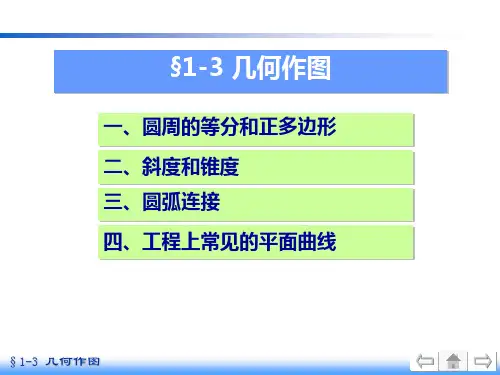

一、圆周的等分和正多边形 二、斜度和锥度 三、圆弧连接 四、工程上常见的平面曲线
§1-3 几何作图
一、圆周的等分和正多边形
1.六等分圆周和正六边形 1.六等分圆周和正六边形
方法一: 使用圆规，用半径六等分圆周，绘制正六边形。 方法一: 使用圆规，用半径六等分圆周，绘制正六边形。
D
§1-3 几何作图
1.4h
H
H / L——
1:7
1:n
锥度符号： 锥度符号：按下图绘制
二、斜度和锥度
举例： 比例抄画下图所示平面图形。 举例：以1:1 的比例抄画下图所示平面图形。
1:5
φ40
φ40 52
10
50 52
§1-3 几何作图
二、斜度和锥度
举例： 比例抄画下图所示平面图形。 举例：以1:1 的比例抄画下图所示平面图形。
§1-3 几何作图
三、圆弧连接
圆弧连接作图举例 1.用半径为 的圆弧连接两已知直线。 1.用半径为R 的圆弧连接两已知直线。
R
O
t R R R
O
t t
R
两直线成锐角
t
两直线成钝角
两直线成直角
§1-3 几何作图
三、圆弧连接

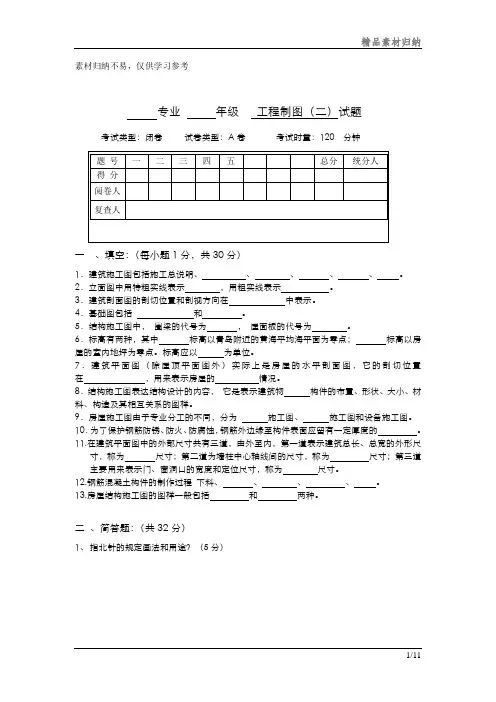

工程制图 第三套试卷和答案土木工程文档

工程制图 第三套试卷和答案土木工程文档

素材归纳不易，仅供学习参考专业年级工程制图（二）试题考试类型：闭卷试卷类型：A卷考试时量：120 分钟一、填空：（每小题1分，共30分）1．建筑施工图包括施工总说明、、、、、。

2．立面图中用特粗实线表示，用粗实线表示。

3．建筑剖面图的剖切位置和剖视方向在中表示。

4．基础图包括和。

5．结构施工图中，圈梁的代号为，屋面板的代号为。

6．标高有两种，其中标高以青岛附近的黄海平均海平面为零点；标高以房屋的室内地坪为零点。

标高应以为单位。

7．建筑平面图（除屋顶平面图外）实际上是房屋的水平剖面图，它的剖切位置在，用来表示房屋的情况。

8．结构施工图表达结构设计的内容，它是表示建筑物构件的布置、形状、大小、材料、构造及其相互关系的图样。

9．房屋施工图由于专业分工的不同，分为施工图、施工图和设备施工图。

10．为了保护钢筋防锈、防火、防腐蚀，钢筋外边缘至构件表面应留有一定厚度的。

11.在建筑平面图中的外部尺寸共有三道，由外至内，第一道表示建筑总长、总宽的外形尺寸，称为尺寸；第二道为墙柱中心轴线间的尺寸，称为尺寸；第三道主要用来表示门、窗洞口的宽度和定位尺寸，称为尺寸。

12.钢筋混凝土构件的制作过程下料、、、、。

13.房屋结构施工图的图样一般包括和两种。

二、简答题：（共32分）1、指北针的规定画法和用途？（5分）2、剖面图与断面图有何不同？（6分）3、简述绘制建筑平面图的步骤（5分）4、何为建筑详图？建筑详图有哪几种常用图样？（8分）5.简述钢筋的分类及作用。

（8分）三、已知楼板的钢筋布置图如下图所示，试完成以下内容：（共10分）（1）要求将以下钢筋标注在图中相应的钢筋上1）底部钢筋均为φ10＠150；（2分）2）顶部钢筋均为φ6＠180。

（4分）（2）用文字说明“φ10＠150”中各数字和符号的意义。

（4分）四、已知在梁的底部配置两根1号钢筋（Ⅰ级钢筋，直径为20mm），梁的上部两端共布置两根2号钢筋（Ⅰ级钢筋，直径12mm），梁的中间布置1根3号钢筋（Ⅰ级钢筋，直径12mm），沿梁全长布置4号箍筋（Ⅰ级钢筋，直径8mm，间距150mm），在指定位置完成1-1和2-2断面图，并对钢筋进行标注。

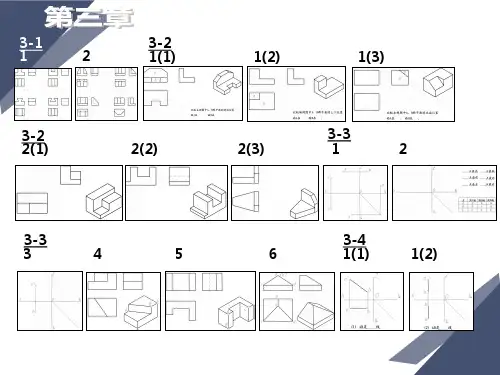

工程制图第三章答案

工程制图第三章答案
3-1选择题
3-2 参照立体图完成三视图（补视图中漏线或补画视图），并完成相应填空。
1.在立体图上标出题中所示平面的字母，并补画三视图中所缺图线，完成填空。
比较主视图中A、B两平面的前后位置
面A在 ，
面B在 。
（1）
比较主视图中A、B两平面的前后位置
面A在 ，
面B在 。
（3）
3-3 点的投影
1.已知A、B、D三点的两面投影，求作其第三面投影。
1.已知A、B、D三点的两面投影，求作其第三面投影。
3-3 点的投影
2.已知A、B、C各点到投影面距离，画出它们的三面投影，并比较它们的空间位置。
3-3 点的投影
点最高
点最低
点最前
点最后
点最左
点最右
点
距V面
距W面
距H面
3-3 点的投影
章节一
4.在立体的三视图中，标出A、B、C三点的投影。
3-3 点的投影
4.在立体的三视图中，标出A、B、C三点的投影。
3-3 点的投影
5.参照立体图，求作三点A、B、C的三面投影。
3-3 点的投影
5.参照立体图，求作三点A、B、C的三面投影。
3-3 点的投影
6.根据点A、B、C、D的两面投影，标出它们的侧面投影，并在立体图上标出其位置。
AB是 线
倾斜
铅锤
水平
正垂
3-4 直线的投影（一）
3-4 直线的投影（一）
AC是 线
CD是 线
3.补画俯视图中的漏线，标出直线AB、BC、CD的三面投影，并判断其相对于 投影面的位置，完成填空。
3.补画俯视图中的漏线，标出直线AB、BC、CD的三面投影，并判断其相对于 投影面的位置，完成填空。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.用哪两种方法在圆锥面上取点来求作截交线？
答：可以利用素线法和纬圆法在圆锥面上取点的方法来求作截交线。
4.求作两回转体表面的相贯线常用哪两种方法？
答：常用积聚性法和辅助平面法。
5．投影面平行线有哪些投影特性？
6.如何求曲面立体的投影？
答：曲面立体的投影是它所有曲面和平面的投影，也就是它的轮廓线，尖点，转向轮廓线。
答：(1)公差：允许尺寸的变动量，即上极限尺寸减下极限尺寸，也等于上极限偏差减下极限偏差所得的代数差。（2）偏差：极限尺寸减公称尺寸所得的代数差。即上极限尺寸和下极限尺寸减公称尺寸所得的代数差，分别为上极限偏差和下极限偏差，统称极限偏差。
二、按照立体图作诸点(A、B、C)的三面投影。（10分）
答：
三、已知圆柱面上的A、B点的正面投影，求它们的水平投影和侧面投影。（5分）
答：
四、作三棱柱的侧面投影。（5分）
答：
西南大学网络与继续教育学院课程考试试题卷
类别：网教专业：机电一体化,汽车技术服务与营销2017年12月
课程名称【编号】：工程制图III【0918】A卷
大作业满分：100分
一、简答题（选做4题，每题20分，共80分）
1.在平面图形圆弧连接处的线段可分为哪三类？
答：圆弧连接处的线段可分为已知线段、中间线段和连接线段。有足够的定形尺寸和定位尺寸，称为已知线段；缺少一个定位尺寸，必须依靠一端与另一线段相切而画出的线段，称为中间线段；缺少两个定位尺寸，因而要依靠两端与另两线段相切，才能画出的线段，称为连接线段。在作图时应先画已知线段，然后画中间的点和线的投影，就是作它的曲面或平面表面上的点和线的投影。作曲面上的点与作平面上的点相类似；作曲面上的线，除了曲面上可能存在的直线以及平行于投影面的圆可以直接作图外，通常是作出线上的很多点连成的。垂直于投影面的柱面在这个投影面上的投影有积聚性，柱面上的点和线的投影，都积聚在柱面的有积聚性的同面投影上；在其他曲面上取点时，常常通过该点在曲面上作一条线，然后在这条线的投影上，作出该点的同面投影，若曲面上存在直线或平行于投影面的圆，则应利用它们作图就简捷得多。
7.在剖视图中，应在何处画出剖面符号？剖面符号的画法有什么规定？
答：在剖视图中，应在剖切面与物体的接触部分画出剖面符号。剖面符号的画法规定：金属材料的剖面符号用与水平方向成450、间隔均匀的细实线画出，向左或向右倾斜均可，但在同一金属零件的零件图中，剖面线方向和间隔必须一
8.什么叫公差？什么叫偏差？
2.平面与圆锥面的交线有哪五种情况？
答：平面与圆锥的交线有5种情况（1）截平面垂直于轴线，交线为圆；（2）截平面倾斜于轴线，且θ＞ψ，交线为椭圆；（3）截平面倾斜于轴线，且θ=ψ，交线为抛物线；（4）截平面倾斜于轴线，且θ＜ψ，或平行于轴线（θ=00），交线为双曲线；（5）截平面通过锥顶，交线为通过锥顶的两条相交直线。
