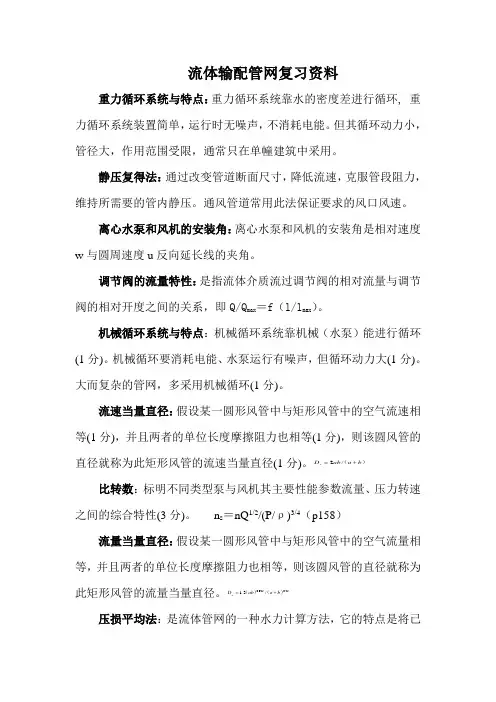

流体输配管网复习资料

流体输配管网复习资料重力循环系统与特点：重力循环系统靠水的密度差进行循环, 重力循环系统装置简单，运行时无噪声，不消耗电能。

但其循环动力小，管径大，作用范围受限，通常只在单幢建筑中采用。

静压复得法：通过改变管道断面尺寸，降低流速，克服管段阻力，维持所需要的管内静压。

通风管道常用此法保证要求的风口风速。

离心水泵和风机的安装角：离心水泵和风机的安装角是相对速度w 与圆周速度u 反向延长线的夹角。

调节阀的流量特性：是指流体介质流过调节阀的相对流量与调节阀的相对开度之间的关系，即Q/Q max ＝f （l/l max ）。

机械循环系统与特点：机械循环系统靠机械（水泵）能进行循环(1分)。

机械循环要消耗电能、水泵运行有噪声，但循环动力大(1分)。

大而复杂的管网，多采用机械循环(1分)。

流速当量直径：假设某一圆形风管中与矩形风管中的空气流速相等(1分)，并且两者的单位长度摩擦阻力也相等(1分)，则该圆风管的直径就称为此矩形风管的流速当量直径(1分)。

）（b a ab D v +=/2比转数：标明不同类型泵与风机其主要性能参数流量、压力转速之间的综合特性(3分)。

n s ＝nQ 1/2/(P/ρ)3/4（p158）流量当量直径：假设某一圆形风管中与矩形风管中的空气流量相等，并且两者的单位长度摩擦阻力也相等，则该圆风管的直径就称为此矩形风管的流量当量直径。

25.0625.0/3.1）（）（b a ab D L +=压损平均法：是流体管网的一种水力计算方法，它的特点是将已知总作用压头，按管道长度平均分配给每一管段，以此确定管段阻力，再根据每一管段的流量确定管道断面尺寸。

泵的气蚀：泵中最低压力P k如果降低到被吸液体工作温度下的饱和蒸汽压力（汽化压力）P v时，泵壳内即发生气穴和气蚀现象。

气体管网的动静转换原理：即在某一管流断面，其动压与静压之和为一定数，如其静压增长，则动压必等量减少；反之，静压减少，动压必等量增长，所以亦称之为动静转换原理。

一、简答题（每小题5分，共计25分）1.设水泵和水箱的给水管网在什么条件下应用?2、同程式水系统和异程式水系统各有什么特点?3．高层建筑供暖空调冷热水管网常采用的几种分区形式是什么?4、膨胀水箱在冷、热水管路中起什么作用?是如何进行设计的。

5、.减少排水管中终限流速的措施有哪些?6、为何夏季有排气竖井建筑的低层卫生间可能出现气流倒灌的现象？7、简要分析管内流速取值对管网设计的影响。

8、蒸汽输配管网管内流动有什么特点？为什么要控制蒸汽在管内流动的流速？9、为什么离心式泵和大型风机大都采用后向叶型，而微型风机大都采用前向叶型？10、有些民用建筑中只有一根排废水管和一根排污水管,而没有专用通气管, 它是如何进行通气设计的?11、.空调凝结水管路系统的设计时应该注意什么?12、蒸汽管网的水力特征有哪些？13 、水封有何作用?如何保证水封不被破坏?14、水泵或风机并联时有什么特点？15、热水供热系统中，采用混合水泵直接连接方式的条件是什么？16、热水供热系统中，采用喷射泵直接连接方式的条件是什么？17、哪种叶型的风机容易过载？为什么？18、为什么在离心水泵中全都采用后向型叶轮？19、什么叫相似工况？20、什么叫稳定工况点？21、工程中为什么不采用增加转数来调节泵与风机的工况？二.填空题1.为防止乙炔爆炸破坏管道,对乙炔管道的管径极限规定为:工作压力0.007～0.15MPa 的中压乙炔管道的内径不应超过( ); 工作压力0.15～2.5MPa 的高压乙炔管道的内径不应超过( )。

2.供暖系统热用户与热水管网的连接方式可分为( )、( )。

3.供水管网经济比摩阻是( )、经济流速分别是民用建筑（）、生产厂房（ )。

4.排水管道包括( )、( )、( )、埋地干管、排出管。

5.排水立管中水流流动有( )、( )、 ( )三种状态。

6、散热器入口处的蒸汽剩余压力，一般情况下，取为（）Pa。

7、在等管径的管道中任意两点的测压管水头高度之差等于液体流过该两点之间的( )。

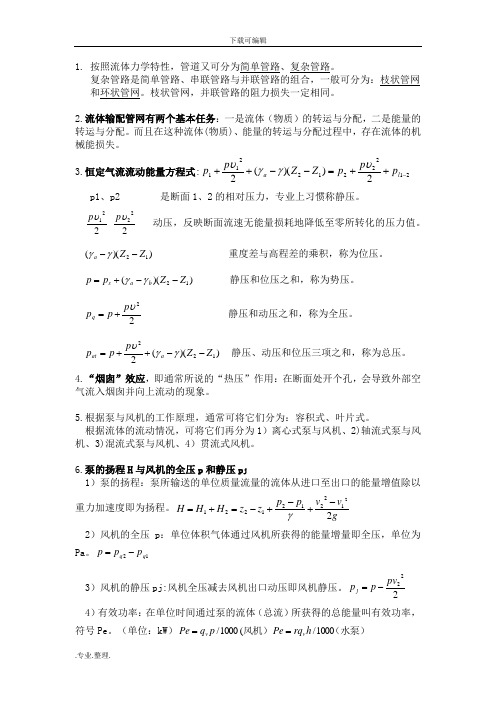

1. 按照流体力学特性，管道又可分为简单管路、复杂管路。

复杂管路是简单管路、串联管路与并联管路的组合，一般可分为：枝状管网和环状管网。

枝状管网，并联管路的阻力损失一定相同。

2.流体输配管网有两个基本任务：一是流体（物质）的转运与分配，二是能量的转运与分配。

而且在这种流体(物质)、能量的转运与分配过程中，存在流体的机械能损失。

3.恒定气流流动能量方程式:21222122112))((2-++=--++l a p p p Z Z p p υγγυ p1、p2 是断面1、2的相对压力，专业上习惯称静压。

221υp 222υp 动压，反映断面流速无能量损耗地降低至零所转化的压力值。

))((12Z Z a --γγ 重度差与高程差的乘积，称为位压。

))((12Z Z p p b a s --+=γγ 静压和位压之和，称为势压。

22υp p p q += 静压和动压之和，称为全压。

))((2122Z Z p p p a at --++=γγυ 静压、动压和位压三项之和，称为总压。

4.“烟囱”效应，即通常所说的“热压”作用：在断面处开个孔，会导致外部空气流入烟囱并向上流动的现象。

5.根据泵与风机的工作原理，通常可将它们分为：容积式、叶片式。

根据流体的流动情况，可将它们再分为1）离心式泵与风机、2)轴流式泵与风机、3)混流式泵与风机、4）贯流式风机。

6.泵的扬程H 与风机的全压p 和静压p j1）泵的扬程：泵所输送的单位质量流量的流体从进口至出口的能量增值除以重力加速度即为扬程。

g v v p p z z H H H 22122121221-+-+-=+=γ 2）风机的全压p ：单位体积气体通过风机所获得的能量增量即全压，单位为Pa 。

12q q p p p -=3）风机的静压pj:风机全压减去风机出口动压即风机静压。

222pv p p j -= 4）有效功率：在单位时间通过泵的流体（总流）所获得的总能量叫有效功率，符号Pe 。

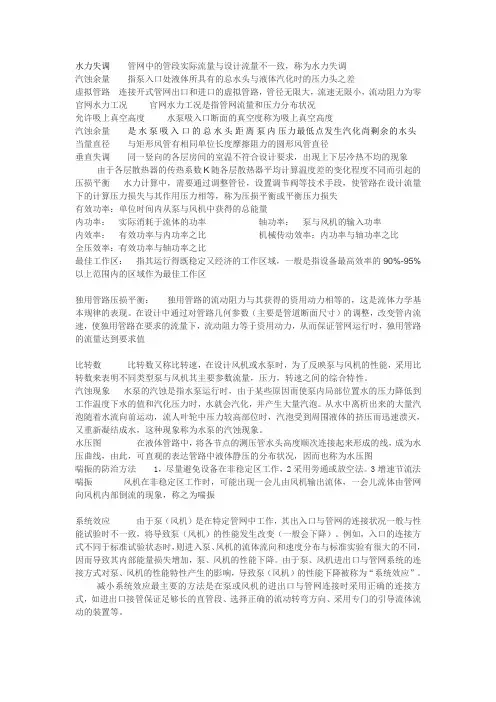

水力失调管网中的管段实际流量与设计流量不一致，称为水力失调汽蚀余量指泵入口处液体所具有的总水头与液体汽化时的压力头之差虚拟管路连接开式管网出口和进口的虚拟管路，管径无限大，流速无限小，流动阻力为零官网水力工况官网水力工况是指管网流量和压力分布状况允许吸上真空高度水泵吸入口断面的真空度称为吸上真空高度汽蚀余量是水泵吸入口的总水头距离泵内压力最低点发生汽化尚剩余的水头当量直径与矩形风管有相同单位长度摩擦阻力的圆形风管直径垂直失调同一竖向的各层房间的室温不符合设计要求，出现上下层冷热不均的现象由于各层散热器的传热系数K随各层散热器平均计算温度差的变化程度不同而引起的压损平衡水力计算中，需要通过调整管径，设置调节阀等技术手段，使管路在设计流量下的计算压力损失与其作用压力相等，称为压损平衡或平衡压力损失有效功率：单位时间内从泵与风机中获得的总能量内功率：实际消耗于流体的功率轴功率：泵与风机的输入功率内效率：有效功率与内功率之比机械传动效率：内功率与轴功率之比全压效率：有效功率与轴功率之比最佳工作区：指其运行得既稳定又经济的工作区域，一般是指设备最高效率的90%-95%以上范围内的区域作为最佳工作区独用管路压损平衡：独用管路的流动阻力与其获得的资用动力相等的，这是流体力学基本规律的表现。

在设计中通过对管路几何参数（主要是管道断面尺寸）的调整，改变管内流速，使独用管路在要求的流量下，流动阻力等于资用动力，从而保证管网运行时，独用管路的流量达到要求值比转数比转数又称比转速，在设计风机或水泵时，为了反映泵与风机的性能，采用比转数来表明不同类型泵与风机其主要参数流量，压力，转速之间的综合特性。

汽蚀现象水泵的汽蚀是指水泵运行时，由于某些原因而使泵内局部位置水的压力降低到工作温度下水的值和汽化压力时，水就会汽化，并产生大量汽泡。

从水中离析出来的大量汽泡随着水流向前运动，流人叶轮中压力较高部位时，汽泡受到周围液体的挤压而迅速溃灭，又重新凝结成水，这种现象称为水泵的汽蚀现象。

(完整word版)流体输配管网期末复习知识点第一章流体输配管网的功能与类型1。

1空气输配管网的装置及管件有风机、风阀、风口、三通、弯头、变径管等还有空气处理设备。

它们是影响官网性能的重要因素。

1。

2燃气输配管网由分配管道、用户引入馆和室内管道三部分组成。

居民和小型公共建筑用户一般由低压管道供气。

1。

3冷热水输配管网系统：按循环动力可分为重力循环系统和机械循环系统；按水流路径可分为同程式和异程式系统；按流量变化可分为定流量和变流量系统；按水泵设置可分为单式泵和复式泵系统；按与大气解除情况可分为开示和闭式系统。

1。

4采暖空调冷热水管网装置：膨胀水箱;排气装置；散热器温控阀；分水器、集水器；过滤器;阀门；换热装置。

1.5膨胀水箱的作用与安装方式：(1)是用来储存冷热水系统水温上升时的膨胀水量.在重力循环上供下回式系统中，它还起着排气作用。

膨胀水箱的另一个作用是恒定水系统压力。

（2）膨胀水箱的膨胀管与水系统管路的连接，在重力循环系统中，应接在供水总立管的顶端；在机械循环中,一般接至循环水泵吸入口前.连接点处的压力,无论在系统不工作或运行时，都是恒定的.此点为定压点。

(3)膨胀水箱的循环管应接到系统定压点前的水平回水干管上。

该点与定压点之间保持1。

5-3m的距离。

1。

6采暖用户与热网的连接方式:可分为直接连接(1无混合装置的直接连接2装水喷射器的直接连接3装混合水泵的直接连接)和间接连接两种.1。

7补偿器及不同类型的原理：（1)为了防止供热管道升温时，由于热伸长或温度应力而引起管道变形或破坏，需要在管道上设置补偿器，以补偿管道的热伸长，从而减少管壁的应力和作用在阀件或支架结构上的作用力.（2）自然补偿、方形补偿器、波纹管补偿器是利用补偿器材料的变形来吸热伸长，套筒补偿器、球形补偿器是利用管道的位移来吸热伸长.1.8建筑给水管网的功能和类型:（1）功能：建筑给水系统将城镇给水管网或自备水源给水管网的水引入室内，经支管配水管送至用水的末端装置,满足各用水点对水量、水压和水质的需求。

1流体输配管网的组成：流体的源和汇，管道，末端装置（基本组成）；动力装置，调节装置，其他附属设备。

2流体输配管网的基本功能：将从源取得的流体，通过管道输送，按照流量要求，分配给各末端装置；或者按流量要求从各末端装置收集流体，通过管道输送给汇。

3采暖热水管网组成：膨胀水箱（作用：①用来贮存冷热水系统水温上升时的膨胀水量，②在重力循环上供下回系统中有排气作用，③恒定水系统的压力。

在重力循环系统中应接在供水立管顶端；在机械循环系统中一般接在循环水泵入口前。

），排气装置（应设在系统各环路供水干管末端最高处），散热器温控阀，分水器集水器，换热器，阀门，换热装置。

4疏水器的作用①自动阻止蒸汽溢漏②迅速排走用热设备及管道中的凝水③能排除系统中积留的空气和其他不凝性气体。

疏水器用在蒸汽供热管网中，一般装在散热器或换热器后的凝结水管路上。

5常用水力计算方法：①假定流速法:先按技术经济要求选定管内流速，再结合所需输送的流量确定管道断面尺寸，进而计算管道阻力，得出需用动力（适用于动力未知的情况）②压损平均法：将已定的总资用动力按干管长度平均分配给每一管段，以此确定管段阻力再根据每一管段的流量确定管段断面尺寸（动力设备型号已知或对分支管路进行压损平衡计算）③静压复得法：通过改变断面尺寸降低流速克服管道阻力维持所需要的管内静压（维持保证要求的风口风速）6并联管段的阻力平衡：①调整支管管径②阀门调节7均匀送风管道设计四项基本措施：①送风管断面积F和孔口面积f。

不变时，管道内静压会不断增大，可根据静压变化在孔口上设置不同阻体使孔口具有不同阻力②孔口面积f。

和u值不变时，可采用锥形送风改变送风管断面积，使管内静压保持不变③送风管断面积及孔口u值不变时，可根据管内静压变化改变孔口面积④增大送风断面积F减小孔口面积f。

，对于条缝送风当f。

/F《0.4时可近似认为分布均匀8垂直失调：在采暖建筑物内，同一竖向各层房间的室温不符合设计要求，出现上下层冷热不均匀的现象称为垂直失调。

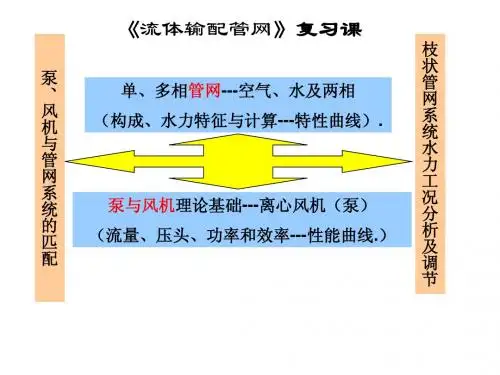

流体输配管网复习大纲
1、考试形式：开卷
2、试题形式：选择30分、简答20分、计算50分
3、考试内容，对应教材与教材章节

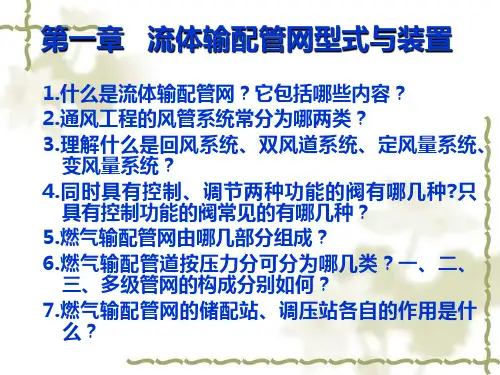

第1章：

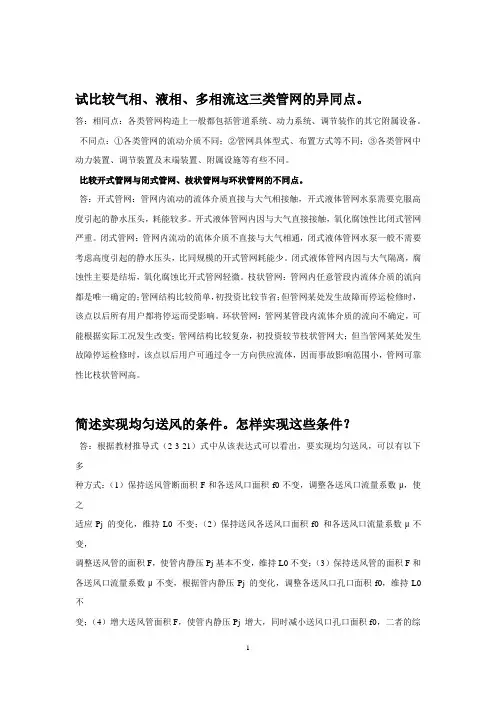

1、什么是开式管网和闭式管网，常见管网哪些是开式，哪些是闭式.
2、什么是同程式和异程式？
3、常见管网中哪些是压力驱动？哪些是重力驱动？
4、怎样区分枝状管网和环状管网？
第2章
1、伯努利方程
2、位压的原理和作用
3、假定流速法计算原理，管网阻力平衡原理，为何要进行阻力平衡？注意并联管网压
力损失关系，流量关系。

4、均匀送风管道水力计算原理，实现均匀送风的条件
第3章放在供热工程里面考试
第5章
1、泵与风机性能参数
扬程（全压）、有效功率、轴功率、电动机功率、全压效率等参数
注意各功率之间的关系
2、前向式叶片和后向式叶片的离心泵或风机的特点
4各方面比较
尺寸、全压（扬程）、能量损失、效率
3、比转数的特点
4、相似律，表5-6-1，会用
第6章
1、什么是广义特性曲线，什么是狭义特性曲线？哪些管网对应与广义特性曲线，哪些
管网对于与狭义特性曲线？
2、什么是泵与风机工作状态点？
3、泵与风机并联特性
4、泵与风机串联特性
5、管网调节方法有哪些？
6、风机调节方法有哪些？
7、水泵的安装高度计算
第7章在供热工程中考。

1输送含谷物粉尘的通风管网，常温对该管网进行水力计算，假定流速法分析设计计算步骤。

解：1管道编号并注上管段的流量和长度2选择最不利环路3选择管内经济流速4计算管径和摩擦压力损失（列表）5计算局部压力损失（列表）6并联管路压力平衡（一个节点的平衡）7对不平衡管路的调整，包括重新平衡及附件调节。

8除尘系统总压力损失的计算（最不利环路）9确定通风机的参数/通风机的风量计算。

（裕量K=0.1）/通风机的风压计算。

（裕量K=0.2）10根据通风机的参数选择电动机。

2某高层建筑卫生间通风示意图。

试分析冬夏季机械动力和热压之间的作用关系。

答：冬季室外空气温度低于通风井内空气温度，热压使通风井内空气向上运动，有利于气体的排除，此时热压增加了机械动力的通风能力；夏季室外空气温度比通风竖井内空气温度高，热压使用通风井内空气向下流动，削弱了机械动力的通风能力，不利于卫生间排气。

3室内为什么冬季白天感觉较舒适而夜间感觉不舒适？答：白天太阳辐射使阳台区空气温度上升，致使阳台区空气密度比居室内空气密度小，因此空气从上通风口流入居室内，从下通风口流出居室，形成循环。

提高了居室内温度，床处于回风区附近，风速不明显，感觉舒适；夜晚阳台区温度低于居室内温度，空气流动方向反向，冷空气从下通风口流入，床位于送风区，床上的人有比较明显的吹冷风感，因此感觉不舒适。

4流体输配管网包括 管道、动力装置、调节装置、末端装置及保证管网正常工作其它 附属装置 。

5中压和次高压管道通过区域调压室或用户专用调压室给城市分配管网中低压和中压管道供气。

6流体输配管网水力计算的常用方法：①假定流速法②压损平均法③静压复得法。

7流体输配管网：将流体输送并分配到各相关设备或空间，或者从各接受点将流体收集起来输送到指定点。

8若压力驱动的流动方向与重力作用一致，则二者综合作用加强管内气体流动。

9写出压力和重力综合作用下的气体管流的水力特征方程，分析压力和重力是如何影响气体流动的。
