《天然气管道施工》PPT演示课件

燃气管道施工1 施工准备1.1 一般规定1.1.1 燃气管道输配工程所使用的管道组成件及管道支撑件必须具有制造厂提供的质量证明书，且检验项目内容齐全，其质量不得低于国家现行标准的规定。

1.1.2 所有管道材料，在使用前应按设计要求核对其规格、材质、型号等，并进行外观检查，要求其表面：——无缩孔、裂纹、夹渣、折叠、重皮等；——无超过壁厚负偏差的锈蚀、凹陷、机械损伤；——有产品标记；1.1.2 钢管、塑料管及其管件检验要求：1.1.2.1 钢管、塑料管及其管件的外径及壁厚尺寸偏差等，应按国家现行标准要求进行验收。

1.1.2.2 塑料管道组成件存放、搬运、运输时，应用非金属绳捆扎，且应有防晒与防雨措施。

存放在仓库时，管端头应封堵，底部加垫板等与地面隔开，并应通风良好，温度不超过40℃，堆放高度适宜，防止倒塌。

1.1.2.3 塑料管道组成件从生产到使用的时间不得超过一年。

1.1.3 阀门检验与试验应按《阀门检验试验施工工艺》的相关规定进行。

1.1.4 金属管道焊接材料的选择、保管、使用按《现场设备、工业管道焊接工程施工及验收规范》规定进行。

2.1 作业条件2.1.1 在施工区域内，有碍施工的已有建筑物和构筑物、道路、沟渠、管线、及电缆、电杆、树木等，应在施工前由建设单位与有关单位协商处理。

2.1.2 建设单位提供工程坐标点和标高基准点。

3 施工工艺3.1 埋地管道沟槽开挖3.1.1 施工前施工单位会同建设、设计及其他有关单位，核对地下管线及构筑物位置；核对坐标与水准点。

3.1.2 管沟按设计图纸要求的坐标进行放线，按要求标高进行梯形槽开挖。

人工开挖且无地下水时，槽底预留50一100mm；机械开挖或有地下水时，槽底预留应不小于150mm；预留部分在管线由人工清至设计标高。

3.1.3.1 钢管及塑料管(单管沟边组装)，沟底宽度为a＝D十0．3m 3.1.3.2 钢管及塑料管(双管同沟敷设)，沟底宽度为a=Dl十D2十S十C上式中a：表1中所列沟底宽度(m)D：管外径(m)D1：第一条管管外径(m)D2：第二条管管外径(m)S：两管之间设计净距(m)C：工作宽度m，当在管沟底组装时，C＝0．6；当在沟边组装时，C=0.3。

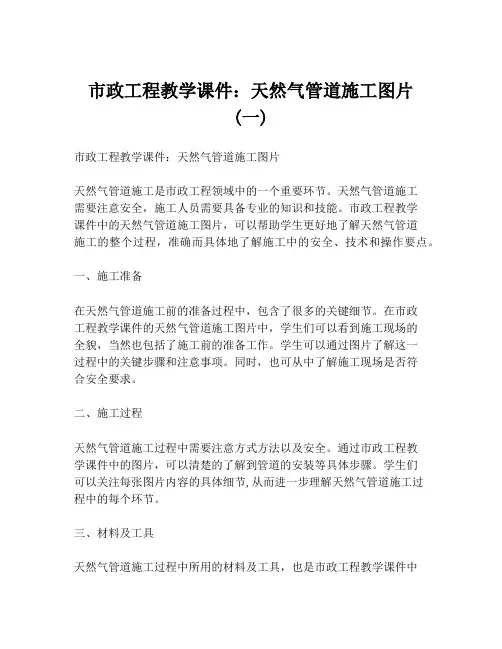

市政工程教学课件：天然气管道施工图片(一)市政工程教学课件：天然气管道施工图片天然气管道施工是市政工程领域中的一个重要环节。

天然气管道施工需要注意安全，施工人员需要具备专业的知识和技能。

市政工程教学课件中的天然气管道施工图片，可以帮助学生更好地了解天然气管道施工的整个过程，准确而具体地了解施工中的安全、技术和操作要点。

一、施工准备在天然气管道施工前的准备过程中，包含了很多的关键细节。

在市政工程教学课件的天然气管道施工图片中，学生们可以看到施工现场的全貌，当然也包括了施工前的准备工作。

学生可以通过图片了解这一过程中的关键步骤和注意事项。

同时，也可从中了解施工现场是否符合安全要求。

二、施工过程天然气管道施工过程中需要注意方式方法以及安全。

通过市政工程教学课件中的图片，可以清楚的了解到管道的安装等具体步骤。

学生们可以关注每张图片内容的具体细节,从而进一步理解天然气管道施工过程中的每个环节。

三、材料及工具天然气管道施工过程中所用的材料及工具，也是市政工程教学课件中的注意点。

对于每一个细节学生们都要进行深入的了解，在后续的实际操作中做好相应准备以及注意事项。

结构上，市政工程教学课件天然气管道施工图片以关键点为主线，串起了全貌。

逐步减少了学习信息的冗余内容, 提高了学生们的学习效率。

这种精细的操作，符合了现代化教学的要求。

总之，从市政工程教学课件的天然气管道施工图片中我们不仅可以了解到天然气管道施工过程中涉及到的各种要点、细节和技巧, 更可以培养学生的动手能力和安全意识。

这样的教学方式，有效激发了学生的兴趣，促进了他们的思维活跃。
