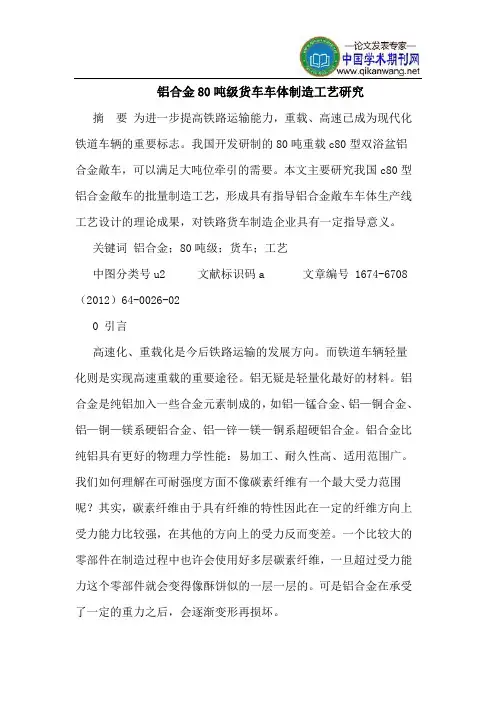

铝合金80吨级货车车体制造工艺研究摘要为进一步提高铁路运输能力，重载、高速已成为现代化铁道车辆的重要标志。
我国开发研制的80吨重载c80型双浴盆铝合金敞车，可以满足大吨位牵引的需要。
本文主要研究我国c80型铝合金敞车的批量制造工艺，形成具有指导铝合金敞车车体生产线工艺设计的理论成果，对铁路货车制造企业具有一定指导意义。
关键词铝合金；80吨级；货车；工艺中图分类号u2 文献标识码a 文章编号 1674-6708（2012）64-0026-020 引言高速化、重载化是今后铁路运输的发展方向。
而铁道车辆轻量化则是实现高速重载的重要途径。
铝无疑是轻量化最好的材料。
铝合金是纯铝加入一些合金元素制成的，如铝—锰合金、铝—铜合金、铝—铜—镁系硬铝合金、铝—锌—镁—铜系超硬铝合金。
铝合金比纯铝具有更好的物理力学性能：易加工、耐久性高、适用范围广。
我们如何理解在可耐强度方面不像碳素纤维有一个最大受力范围呢？其实，碳素纤维由于具有纤维的特性因此在一定的纤维方向上受力能力比较强，在其他的方向上的受力反而变差。
一个比较大的零部件在制造过程中也许会使用好多层碳素纤维，一旦超过受力能力这个零部件就会变得像酥饼似的一层一层的。
可是铝合金在承受了一定的重力之后，会逐渐变形再损坏。
早在20世纪50年代，已有国家采用铝合金材料来制造铁路车辆，而中国直到2004年3月才开始铝合金运煤敞车的生产，但我国铝合金货车的设计制造水平，已进入了世界先进行列。
我国c80铝合金运煤敞车较c76型钢浴盆敞车车体轻了5t，较c63a型敞车轻了19t，在车辆总重不变的情况下，大大提高了车辆有效载重。
此外铝合金运煤敞车还有节省燃料、减少温室气体排放、寿命长、腐蚀轻、运营维护费用低等优势。
中国铁路货车已经经历了载重由50吨级向60吨级、60吨级向70吨级的几次升级换代，正在向80吨级迈进，c80运煤敞车必将在下一次更新换代中迎来更大的发展。
1 铝合金货车车体结构特点铝合金c80型敞车首次采用铝合金轻型新材料和双“浴盆”式铆焊组合新结构，自重20吨、载重达80吨。

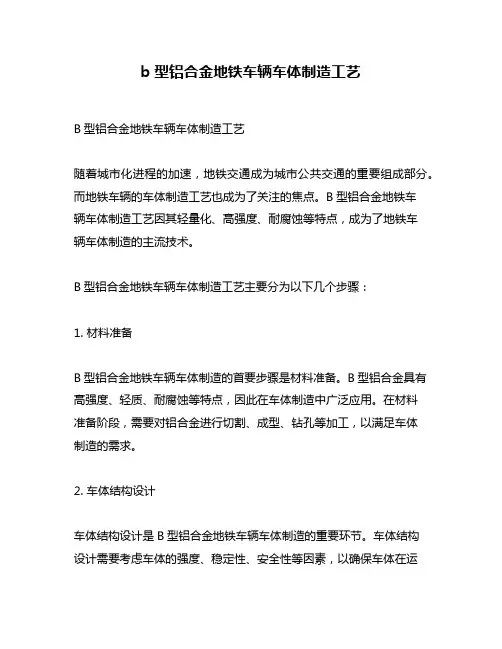

b型铝合金地铁车辆车体制造工艺B型铝合金地铁车辆车体制造工艺随着城市化进程的加速，地铁交通成为城市公共交通的重要组成部分。
而地铁车辆的车体制造工艺也成为了关注的焦点。
B型铝合金地铁车辆车体制造工艺因其轻量化、高强度、耐腐蚀等特点，成为了地铁车辆车体制造的主流技术。
B型铝合金地铁车辆车体制造工艺主要分为以下几个步骤：1. 材料准备B型铝合金地铁车辆车体制造的首要步骤是材料准备。
B型铝合金具有高强度、轻质、耐腐蚀等特点，因此在车体制造中广泛应用。
在材料准备阶段，需要对铝合金进行切割、成型、钻孔等加工，以满足车体制造的需求。
2. 车体结构设计车体结构设计是B型铝合金地铁车辆车体制造的重要环节。
车体结构设计需要考虑车体的强度、稳定性、安全性等因素，以确保车体在运行中的稳定性和安全性。
同时，车体结构设计还需要考虑车体的外观美观和乘客的舒适度。
3. 车体制造车体制造是B型铝合金地铁车辆车体制造的核心环节。
车体制造需要采用先进的加工技术和设备，如数控机床、激光切割机、自动焊接机等，以确保车体的精度和质量。
车体制造还需要进行表面处理，如喷涂、抛光等，以提高车体的外观质量和耐腐蚀性。
4. 车体装配车体装配是B型铝合金地铁车辆车体制造的最后一个环节。
车体装配需要将车体各个部件进行组装，如车门、车窗、车灯等，以形成完整的车体。
车体装配还需要进行调试和检测，以确保车体的各项性能符合要求。
总之，B型铝合金地铁车辆车体制造工艺是一项复杂的技术活动，需要采用先进的加工技术和设备，以确保车体的精度和质量。
B型铝合金地铁车辆车体制造的应用，不仅可以提高地铁车辆的运行效率和安全性，还可以降低车辆的能耗和环境污染，具有重要的社会和经济意义。
b型铝合金地铁车辆车体制造工艺B型铝合金地铁车辆车体制造工艺一、引言地铁作为现代城市交通的重要组成部分，对于人们的出行和城市发展有着重要的影响。
B型铝合金地铁车辆以其轻量化、高强度和抗腐蚀等特点，成为地铁车辆制造的重要选择。
本文将介绍B型铝合金地铁车辆车体的制造工艺，以及其在地铁运营中的优势。
二、B型铝合金地铁车辆车体制造工艺1. 材料选择B型铝合金地铁车辆车体的制造首先要选择合适的材料。
常用的铝合金材料有6061和6063两种，它们具有良好的可加工性和强度，能够满足地铁车辆对轻量化和强度要求。
2. 钣金加工车体的制造主要通过钣金加工来实现。
首先，将铝合金板材切割成适当大小的零部件，然后进行弯曲、冲孔、焊接等加工工艺，最后将零部件进行组装。
钣金加工工艺需要高度精确的操作和控制，以确保车体的精度和质量。
3. 焊接工艺焊接是B型铝合金地铁车辆车体制造中的重要一环。
铝合金的焊接需要采用氩弧焊或激光焊等方法，以保证焊缝的质量和强度。
在焊接过程中，还需要注意控制焊接温度和速度，避免产生焊接变形和应力集中。
4. 表面处理车体的表面处理主要包括除油、除氧化和喷涂等工艺。
除油和除氧化可以去除车体表面的污染物和氧化层，保证喷涂的附着力和耐腐蚀性。
喷涂工艺可以采用静电喷涂或涂装等方法，使车体表面呈现出美观且耐用的涂层。
5. 质量检测地铁车辆的制造过程中需要进行严格的质量检测。
包括对材料、零部件和车体整体的尺寸、强度、密封性等性能进行检测。
通过质量检测，可以确保地铁车辆在使用过程中的安全和可靠性。
三、B型铝合金地铁车辆的优势1. 轻量化相比传统的钢铁车体，B型铝合金地铁车辆车体重量更轻，能够降低车辆的能耗和运营成本，同时减少地铁线路的磨损和振动。
2. 高强度B型铝合金具有优异的强度和刚度，能够有效抵抗外部冲击和振动，保证乘客的安全和舒适。
3. 抗腐蚀铝合金具有良好的耐腐蚀性，能够在潮湿和腐蚀环境中长期使用，并减少维护和修复成本。
铝合金车体零部件钻孔及坡口加工的工艺要点摘要：高速车的铝合金车体加工对象种类繁多，加工方式也多样化，本文着重对动车组的铝合金车体钻孔及坡口加工工艺进行介绍，并提出相应工艺的关注要点，为铝合金车体制造过程中设备标准化工艺，以及提高轨道车车辆车体零部件钻孔及坡口加工的精度提供了更优更合理的参考依据。
关键字：车体部件钻孔坡口加工工艺方法1.概述轨道车辆中，铝合金车体有几种典型的结构: 板梁结构、型材结构、钢—铝混搭结构。
对于钢—铝混搭结构而言，底架结构牵枕缓部分采用钢结构，其余全部采用铝结构。
底架结构是整个车体的承载基础，它不仅要承受车体本身底架上部单元和车内所有设备的重量，同时还传递车辆的牵引力和制动力，并承受运行过程中的弯曲、扭转等各种复杂载荷，整体质量的好坏直接影响全车的质量。
[1]本文对此类结构部件的钻孔及坡口加工工艺进行介绍。
2.工艺要点2.1 钻孔工艺要点2.1.1 开工前准备对设备、工具进行点检，确认其状态良好，满足使用要求。
设备电机开动前离合器应处于非工作状态，正式钻孔前应进行空载试运行。
根据下料工段交库卡和零件工艺卡片核对材料、数量和尺寸，原则上每批次工件仅首件进行符合性确认。
根据零件工艺卡片要求选择钻床和钻头。
检测钻头状态是否良好。
2.1.2 钻孔操作根据零件工艺卡片划线。
将零件装入设备规定位置，对准钻头位置卡紧，确保零件钻孔过程中不松动。
小型工件使用台钳夹持，不准用手直接拿着工件钻孔。
大批生产应利用工装夹持。
深长孔工件钻孔必须找平找正，固定牢靠，以免松脱伤人。
根据孔径，将提前准备好的合格钻头安装在钻床上，确认钻头安装牢固。
安装后使用直角尺检查零件需钻孔面与钻头是否垂直，保证垂直后方可进行钻孔操作。
按划线位置进行钻孔。
钻孔过程中，手进给压力应在初接触零件时小，然后逐渐加大，当接近钻透时进给量应适当减小，以防钻头折断。
作业过程中注意钻头的磨损情况，应及时对钻头切削部分进行研磨以保证锋利，刃磨时保证钻头左、右切削刃对称。
地铁车辆铝合金车体的铆接工艺随着城市化进程的加快，地铁交通已成为人们出行的重要方式，因此地铁车辆的安全性和舒适度愈加重要。
地铁车辆的车体是其主要部件之一，也是保障乘客出行安全和舒适的关键节点。
而车体制造中最重要的工艺之一就是铆接工艺。
铆接工艺可以保证车体的整体性能和形状的保持，并可大大提高车体的强度和结构稳定性。
本文将从地铁车辆铝合金车体的铆接工艺方面进行探讨。
一、铆接工艺的定义和特点铆接是航空航天、汽车、工程机械等制造行业中常用的一种连接技术。
它是在钻孔的孔口处插入铆钉，利用一定的工具将铆钉的脑头和轴心挤压使其与被连接件有效地连接起来。
铆接工艺以其连接强度高、接头轻巧、不易脱落、不受振动和冲击的影响等优点，在地铁车辆车体制造中被广泛应用。
铆接工艺的一般步骤是：(1) 钻孔并清洗钻孔残留物；(2) 用铆机安装铆钉；(3) 切断铆钉轴杆；(4) 用工具将铆钉的头部挤压，形成接头。
由于铆接工艺能够在车体制造中使结构成型更符合设计规范，从而提升地铁车辆的舒适性和安全性。
地铁车辆铝合金车体的制造采用铆接工艺是由于其可以实现自动化和高效化的生产，同时保证制造质量和成本控制。
铆接工艺在地铁车辆铝合金车体制造中的应用有以下特点：(1) 车体铆接件的加工应经过多道工艺，并达到国际标准要求；(2) 铆接件采用铝合金锻压件，其密度达到2.7g/cm^3，强度高、韧性好、重量轻、易加工、防火等特点；(3) 铆接前进行适当的铣削、打磨、清洁处理，并采取严格的工艺控制，确保车体外观和结构的相对一致性；(4) 在铆接工艺中，应采用铆钉头平均分布和轮流铆接的方法，这样可以避免车体整体变形，保证车体的结构稳定性；(5) 铆钉的长度应合理选择，以保证铆接的牢固性和美观度。
三、铆接工艺应注意的问题在车体铆接过程中，需要注意以下问题：(1) 铆接前要提前对车体进行检查，确保能够顺利进行铆接工艺；(2) 铆接过程中需保证车体定位稳定，避免铆钉位置的偏移；(3) 铆接机器的精度和质量需要符合国际标准的要求，确保铆接质量；(4) 在铆接前需对铆钉进行清洁处理，保证铆接点的清洁度和牢固度；四、结论地铁车辆铝合金车体的铆接工艺是制造车体的重要工序，其具有铆接强度高、接头轻巧、不易脱落、不受振动和冲击的影响等优点。
高速列车新型铝合金车体型材的挤压加工与仿真分析高速列车新型铝合金车体型材的挤压加工与仿真分析摘要：随着高速列车运输的发展，铝合金作为一种理想的材料逐渐成为高速列车车体的首选材料。
挤压加工是铝合金车体制造中常用的一种工艺方法。
本文以一种新型铝合金车体型材为研究对象，通过挤压加工与仿真分析，探讨其在高速列车制造中的应用。
1. 引言高速列车具有速度快、载重大、安全性高等优点，因此在现代交通中扮演着重要的角色。
与此同时，轻量化成为了列车制造的重要发展方向，以提高速度与能源利用效率。
铝合金作为一种低密度、高强度、优良导热与耐腐蚀性能的材料，被广泛应用于高速列车车体的制造。
挤压加工是一种常用的金属成形工艺，适用于各种铝合金型材的制造。
通过挤压加工，可以实现复杂形状的铝合金型材制造，同时具有良好的外观质量与材料性能。
2. 挤压加工的工艺流程挤压加工主要包括型材设计、铝料预热、模具准备、挤压成型四个步骤。
首先，根据车体结构需求设计铝合金型材的截面形状。
然后，对铝料进行预热，以提高其可塑性。
模具准备包括模具设计、制造与调试等过程。
最后，将预热好的铝料放入模具中，通过挤压机将铝料挤压成型，获得所需的型材。
3. 高速列车新型铝合金车体型材的仿真分析仿真分析是挤压加工完成后的重要环节，通过仿真分析可以评估型材的强度与形状精度等性能指标。
首先，利用CAD软件建立新型铝合金车体型材的三维模型。
然后，导入模具设计软件进行模具结构设计。
接下来，采用有限元软件对挤压加工过程进行仿真分析，计算各工艺参数对型材形状的影响，以及挤压过程中的应力分布和变形情况。
最后，根据分析结果优化设计参数，以满足型材的强度与精度要求。
4. 实验验证通过实验验证新型铝合金车体型材的挤压加工性能与仿真分析结果的一致性，以确保仿真分析的准确性与可靠性。
首先，进行挤压加工实验，制备一批新型铝合金车体型材。
然后，对实际制备的型材进行物理测试，如强度测试、硬度测试和形状精度测试等。
浅析铝合金B型车车体模块化装配工艺摘要：车辆使用铝合金材料和模块化设计制造技术，能解决车体结构轻量化问题，并且大幅简化了制造工艺，车辆结构可根据不同用户需求进行优化组合，缩短了车辆设计与制造周期，具有显著经济效益。
关键词：铝合金；模块式结构；装配在铝合金车体结构装配作业中，要了解哪些尺寸必须确保正公差(或负公差)，并妥善处理累积公差，遵循工艺要求及关键要素，只有工艺与关键要素的有序结合，才能使铝合金车体结构装配水平得到进一步提高。
一、铝合金材料特性以铝为基添加一定量其他合金化元素的合金，是轻金属材料之一。
铝合金除具有铝的一般特性外，由于添加合金化元素的种类和数量的不同又具有一些合金的具体特性。
铝合金材料特性包括：①质轻且柔软。
铝的密度为2.71g/cm3，约为钢密度的三分之一；杨氏模量也约为钢的三分之一。
②强度好。
纯铝抗拉强度约80MN/m2，是低碳钢的五分之一。
但经热处理强化及合金化强化，其强度会大幅增加，如铝合金车体常用材质6005A-T6，其最低抗拉强度为360MN/m2，能达到低碳钢相应强度值。
③耐蚀性能好。
铝合金的特性之一是接触空气时表面会形成一层致密的氧化膜，这层膜能防止腐蚀，所以耐蚀性能好。
若再对其实施“氧化铝膜处理法”，能全面防止腐蚀。
④加工性能好。
车辆用型材挤压性能好，二次机加工、弯曲加工较容易。
⑤易于再生。
铝的熔点低，再生简单。
在废弃处理时无公害，有利于环保，符合可持续发展战略。
根据铝合金车体结构及制造、运用情况、选择材料时应遵循以下原则：①从轻量化方面考虑，要求强度、焊接性、挤压加工性、维护保养性好；②从寿命方面考虑，要求耐蚀性、表面处理性高；③从制造效率方面考虑，要求焊接性、挤压加工性、成型加工性高。
二、铝合金车体发展史最早采用铝合金车体的是1952年的伦敦地铁，1954年，加拿大多伦多也采用了铝合金车体。
20世纪60年代以后，德国科隆、波思的市郊电车及铁路客车也相继实现了铝合金化。
地铁车辆铝合金车体的铆接工艺随着城市的发展和人口的增加，地铁交通成为城市出行的重要方式。
地铁车辆作为城市轨道交通的重要组成部分，其制造工艺和材料选择对于车辆的性能和安全性起着至关重要的作用。
铝合金车体作为地铁车辆的重要材料，其铆接工艺对于车体的稳定性和可靠性至关重要。
本文将就地铁车辆铝合金车体的铆接工艺进行探讨和介绍。
一、铝合金车体在地铁车辆中的应用地铁车辆的车体材料一般选用铝合金，因为铝合金具有重量轻、强度高、耐腐蚀等优点，能够满足地铁车辆的性能要求。
相比于传统的钢材，铝合金车体可以降低车辆的整体重量，减轻运输工作，提高了车辆的性能和节能效果。
铝合金车体的造型设计也更为灵活多变，能够满足不同城市环境和客户需求的定制要求。
二、铆接工艺在铝合金车体中的重要性铆接工艺是将铝合金板材通过铆接方式连接在一起，形成车体的承重结构。
铆接是常用的车体连接工艺，其具有连接牢固、寿命长、抗腐蚀、抗震等特点。
在地铁车辆中，铆接工艺对于车体的稳定性和可靠性至关重要，直接关系到车辆的安全和运行。
三、铆接工艺的步骤1. 钻孔：首先是对铝合金板材进行钻孔，形成连接孔。
2. 钻孔整形：对钻孔进行整形处理，使得连接孔边缘光滑，有利于铆接过程中的连接紧密。
3. 铆接：将需要连接的铝合金板材放置在一起，通过铆接枪将铆钉插入连接孔中，并通过铆接枪的压力和冲击力将铆钉与板材紧密连接在一起。
4. 铆接成型：最后对铆接好的部件进行成型处理，确保铆接部位的平整和紧密。
四、铆接工艺中的关键问题1. 材料选择：在铆接工艺中，铝合金板材的选择非常重要。
需要选择具有良好强度和韧性的铝合金板材，以确保铆接后的连接牢固和稳定。
2. 铆接点布局：铆接点的布局需要合理，不能过于密集或者过于稀疏，以保证连接的均匀性和牢固性。
3. 钻孔和整形：钻孔和整形的工艺需要严格控制，确保连接孔的形状和尺寸符合要求。
4. 铆接质量检测：铆接后需要进行质量检测，检查连接部位的牢固性和密封性。
地铁车辆铝合金车体的铆接工艺随着城市化进程的不断加快，地铁成为越来越多城市的交通主力。
地铁车辆作为地铁运营的重要组成部分，其结构设计和制造工艺对地铁运营的安全和效率有着至关重要的影响。
而地铁车辆的车体结构往往采用铝合金材料，其铆接工艺在保证车体结构强度和密封性的也具有一定的难度和技术要求。
本文将介绍地铁车辆铝合金车体的铆接工艺，包括铆接工艺的原理、材料选用、工艺流程和质量控制等方面。
一、铆接工艺的原理铆接是一种常用的焊接方法，其原理是通过机械装置将铆钉推入已预先打孔的工件中，形成与其外形一致的固定端，然后把铆钉的另一端切断或锤敲成盘形，产生拉伸变形，使工件紧密连接。
铆接的原理是利用铆钉形成的固定端和盘形头部之间的挤压力，将被连接的工件牢固地连接在一起。
铆接在车体结构中的应用是为了保证车体的整体强度和密封性，以抵御车体在运营过程中受到的振动和外部环境的侵蚀。
二、材料选用铝合金是地铁车辆车体结构的常用材料，其具有重量轻、强度高、耐腐蚀等特点，非常适合用于制造车体结构。
在进行铆接工艺时，需要选择高强度、抗腐蚀的铆接材料。
通常情况下，铆接材料选用与铝合金相似的高强度铝合金，以确保铆接连接的坚固性和稳定性。
在选择铆钉时，需要考虑其直径、长度和材质等参数，以满足工件的连接需求。
三、工艺流程铆接工艺流程一般包括铆前准备、铆接操作和铆后处理三个主要步骤。
铆前准备主要包括工件清洁、打孔加工和铆钉安装等工序。
首先需要保证工件表面干净无污染，然后进行精确的打孔加工，确定好铆接位置和孔径大小。
接着将铆钉安装到预先打好的孔中，以备开始铆接操作。
铆接操作包括将铆钉放置到工件表面，使用铆接枪或压铆机进行铆接，保证铆接连接牢固。
铆接完成后，还需要进行铆后处理，主要是对延长铆接部位的寿命和提高外观质量有一定的影响。
铆后处理包括清洁、涂漆和外观检查等工序，以确保铆接连接的质量和美观。
四、质量控制在地铁车辆铝合金车体的铆接工艺中，质量控制是至关重要的环节。
