钢筋混凝土结构保护层厚度质量检测

钢筋保护层厚度检测规范钢筋保护层厚度是指混凝土覆盖在钢筋外表面的混凝土厚度，主要用于保护钢筋免受外界环境的侵蚀和物理损伤。

正确的钢筋保护层厚度对于混凝土结构的安全性和耐久性至关重要。

下面是关于钢筋保护层厚度检测的规范：1. 检测方法（1）无损检测：通过使用超声波测厚仪等无损检测设备，对钢筋保护层进行测量，并得出厚度。

这种方法适用于已完工的混凝土结构。

（2）破坏性检测：通过钻孔或者剥离混凝土的方法，直接观察和测量钢筋保护层的厚度。

这种方法适用于施工中的混凝土结构。

2. 检测标准（1）国家标准：根据《建筑混凝土结构工程验收规范》（GB 50204-2015）中的要求，钢筋保护层厚度应满足设计要求，一般不应小于混凝土保护层最小厚度的70%。

（2）现场施工标准：在混凝土浇筑时，应使用钢筋保护层检测模板，确保钢筋保护层的厚度符合设计要求，检验合格后再进行混凝土施工。

3. 检测频率（1）现浇混凝土：对于现浇混凝土结构，需要每天对钢筋保护层厚度进行检测，并记录在施工日志中。

（2）预制混凝土：对于预制混凝土构件，需要每次取样时进行钢筋保护层厚度的测量，并记录在相关的检测记录中。

4. 检测结果及处理（1）测量结果应记录在混凝土工程质量检验报告中，并附上相应的检测设备校准证书。

（2）如果钢筋保护层厚度不符合设计要求，应及时采取措施进行修复。

修复方法可以是重新浇筑混凝土，或者增加钢筋保护层厚度的覆盖层。

5. 监督检测（1）施工单位应建立健全的质量检测体系，并派遣专职监理工程师进行现场监督检测。

（2）监理工程师应持有国家认可的检测设备，并对施工现场的钢筋保护层厚度进行监督检测。

（3）监理单位应及时向建设单位和施工单位报告检测结果，并提出相应的整改措施。

钢筋保护层厚度检测是混凝土结构工程质量控制的重要环节，对于保障混凝土结构的安全性和耐久性具有重要意义。

建议施工单位和监理单位严格按照相关规范进行钢筋保护层厚度检测，确保工程质量达到设计要求。

钢筋保护层厚度检测规范钢筋保护层厚度检测规范1. 引言钢筋保护层厚度是衡量混凝土结构耐久性和防腐蚀性能的重要指标。

本规范旨在规定钢筋保护层厚度的检测方法和要求，保证混凝土结构的安全可靠性。

2. 检测方法2.1 面积法将待检测构件表面分割成一定面积的小方格，然后随机选择若干个小方格进行测量。

根据测量值计算出平均值，并与设计要求进行比较，判断是否符合规范要求。

2.2 超声波法使用超声波测量仪器，将传感器放置在待检测的构件表面，通过超声波的传导速度和衰减程度来计算出钢筋保护层厚度。

2.3 电磁感应法使用电磁感应仪器，将传感器靠近待测区域，通过感应到的电磁信号来计算出钢筋保护层厚度。

3. 检测要求3.1 构件表面准备在进行钢筋保护层厚度检测之前，应对构件表面进行清理，确保没有杂物和积尘。

3.2 测量点的选择测量点应随机选择，并应覆盖整个构件表面。

对于柱子等立体构件，应在不同方向上选择测量点。

3.3 测量精度检测仪器应符合国家规定的检测精度要求，并应进行定期检定。

3.4 工程记录检测过程中应记录检测点的位置、测量数值和检测日期等信息，并保存到工程档案中。

4. 结果评定4.1 平均值判定根据测量数据计算出平均值，与设计要求进行比较。

如果平均值在规定范围内，则判定为合格。

4.2 单个测量点判定对于超声波法和电磁感应法，可以通过单个测量点的数值来判定钢筋保护层厚度是否合格。

单个测量点的数值应符合设计要求。

5. 质量控制5.1 检测仪器校准检测仪器应定期进行校准，并有相应的校准记录。

5.2 检测人员培训检测人员应具备相关资质证书，并接受相关培训，熟悉检测方法和操作规程。

5.3 质量管理控制工程施工单位应对钢筋保护层厚度检测工作进行质量管理，包括定期检查和记录。

6. 结论钢筋保护层厚度检测是保证混凝土结构安全可靠性的重要步骤。

按照本规范要求进行检测，可以有效地评估混凝土结构的耐久性和抗腐蚀性能，提高工程质量。

0前言国家颁布的GB 50204—2002《混凝土结构工程施工质量验收规范》明确规定了对建筑工程混凝土结构内部钢筋位置和钢筋保护层厚度进行偏差控制和检测的要求。

混凝土结构中钢筋位置及钢筋保护层厚度的大小对混凝土结构的承载力、粘结锚固性和耐久性有很大影响。

控制和检测钢筋混凝土保护层厚度对评定混凝土结构工程施工质量、保证混凝土结构的安全使用具有十分重要的意义。

1保护层对结构的影响钢筋在混凝土结构中所起的作用不仅取决于其强度和配筋数量,在很大程度上取决于在截面中的位置及钢筋保护层厚度。

保护层厚度根据两个因素确定:一是在结构上保证钢筋与混凝土共同作用,即满足受力钢筋粘结锚固要求;二是保证混凝土结构的耐久性。

如果混凝土保护层厚度达不到设计和GB 50204—2002规范要求,会产生以下后果。

1.1产生裂缝梁或墙上部的混凝土板的负弯矩钢筋[1]在混凝土板中的位置仅靠两端支撑,中部多数没有支撑物而悬空。

当钢筋受到施工扰动时,会引起钢筋位置变化或与板底的钢筋重叠,从而增加负弯矩钢筋的保护层厚度,改变混凝土板的受力状态,使其产生挠曲变形,造成混凝土板沿梁边或墙边产生裂缝[2]。

同样,当雨蓬和檐口等悬臂板支座上部的负弯矩钢筋,由于绑扎位置不准确或绑扎不牢而受到扰动时,负弯矩钢筋也易产生倒伏,或达不到设计高度,使负弯矩钢筋保护层厚度增大,造成支座上部的混凝土板产生裂缝或断裂。

1.2承载力下降如果钢筋保护层过厚,不但容易使构件产生裂缝,而且会降低构件的承载力。

根据钢筋的抗拉强度、屈服强度、钢筋弯矩以及钢筋用量与构件承载力之间的关系得出:在钢筋混凝土板承载力不变的情况下,对于80mm 和100mm 厚的钢筋混凝土板,当钢筋保护层厚度由15mm 增至25mm 时,其钢筋用量必须增加24%和17%。

若钢筋用量不变,钢筋保护层厚度增加了10mm ,其承载力将分别下降24%和17%。

1.3降低粘结锚固性[3]和耐久性钢筋保护层过厚,易使构件产生裂缝或断裂,降低构件的承载力。

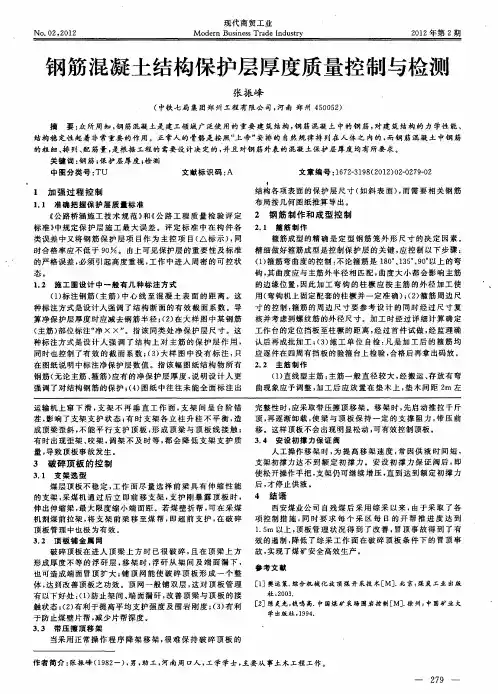

经 经监理 确 （ 筋 ） 位 标 注 “ × × ” 指 该 同 类 处 净 保 护 层 尺 寸 。 这 工作 台的定位挡板 至柱橛 的距 离 ， 过首 件试做 ， 主 部 净 。 种 标 注 方 式 是 设 计 人 强 调 了 结 构 上 对 主 筋 的 保 护 层 作 用 ， 认后 再成批加工 ；３ 施 工单 位 自检 ： 是加 工后 的 箍筋 均 （） 凡
态。
钩 ， 曲度应 与主筋外半 径相 匹配 ， 其 曲度 大 小都会影 响 主筋 的边 缘位置 ， 因此 加工 弯 钩 的柱橛 应 按 主筋 的 外径 加工 使
１ ２ 施 工 图 设 计 中 一 般 有 几 种 标 注 方 式 ．
（ ） 注 钢 筋 （ 筋 ） 心 线 至 混 凝 土 表 面 的 距 离 。 这 用 （ １标 主 中 弯钩机 上固定配套 的柱橛并 一定 准确 ） （ ） 筋周边 尺 ；２ 箍 箍 种 标 注 方 式 是 设 计 人 强 调 了 结 构 断 面 的 有 效 截 面 系 数 。 导 寸 的 控 制 ： 筋 的 周 边 尺 寸 要 参 考 设 计 的 同 时 经 过 尺 寸 复 算 净保护层厚 度时应 减去钢筋 半径 ； ２ 在大 样 图 中某 钢 筋 核并 考虑到螺纹 筋的外径 尺寸 。加工 时经过 详细 计算 确定 （）
●
文 章 编 号 ：６ ２３ ９ （０ ２ ０ －２ ９０ １ ７ －１ ８ ２ １ ） ２０ ７－２
１ 加 强 过 程 控 制
１ １ 准 确 把 握 保 护 层 质 ■ 标 准 ．
结 构 各 项 表 面 的 保 护 层 尺 寸 （ 斜 表 面 ） 而 需 要 相 关 钢 筋 如 ，
布局 按几何 图纸 推算导 出。
同时也控制 了有效 的截 面系 数 ；３ 大样 图 中没有 标 注 ， （） 只 应逐 件在 四周有 挡板 的验箍 台上检验 ， 合格后再拿 出码放 。
