单片机流程图

单片机上机实验报告【实验一】端口实验，掌握通过端口编程实现数据输出和输入的方法，并观察结果。

实验内容：1）输出实验：假定4个端口全部连接发光二极管，编程实现所有发光二极管同时亮，延迟一定时间（自定）后，又同时灭，如此循环。

2）输入：从P0口输入某个数据到累加器A，打开观察窗口观察数据是否进入累加器A。

实现方式：通过peripherals实现端口数据观察实验。

程序流程图：将P0到P3端口先赋值为0，调用延迟后,再赋1，然后循环执行。

源代码：ORG 0000H ；程序入口地址LJMP MAIN ；跳转到主程序ORG 0300H ；主程序地址MAIN:MOV P0,#00H；MOV P1 ,#00H；MOV P2 ,#00H；MOV P3 ,#00H ；P0~P3均赋值为0ACALL DEL；调用延迟MOV P0 ,#0FFH；MOV P1 ,#0FFH；MOV P2 ,#0FFH；MOV P3 ,#0FFH；P0~P3均设为1MOV A,P0；将P0口值赋给累加器ACALL DEL；AJMP MAIN；跳转到主程序入口ORG 0200H；延迟程序入口地址DEL:MOV R5,#04H；寄存器实现延迟，F3:MOV R6,#0FFH；若主频为12MHZ则F2:MOV R7,#0FFH；延时为256*256*4F1:DJNZ R7,F1；0.26S，人眼可分辨DJNZ R6,F2；DJNZ R5,F3；RET；从延迟程序返回END；结束3.假设P0口外接一个数码管（共阴），如图，请在数码管上轮流显示数字0~9（采用软件延时）。

程序流程图:将数码管的真值编码0~9依次赋给P0并调用延迟，然后循环运行程序即可。

源代码：ORG 0000H; 程序入口SJMP MAIN; 跳转到主程序ORG 0300H; 主程序入口地址MAIN:MOV P0,#0FCH; 将数码管0的编码赋给P0口ACALL DELAY; 调用延迟，使数码管亮0持续0.33SMOV P0,#60H; show 1ACALL DELAY;MOV P0,#0DAH; show 2ACALL DELAY;MOV P0,#0F2H; show 3ACALL DELAY;MOV P0,#66H; show 4ACALL DELAY;MOV P0,#0B6H; show 5ACALL DELAY;MOVP0,#0BEH; show 6ACALL DELAY;MOV P0,#0E0H; show 7ACALL DELAY;MOV P0,#0FEH; show 8ACALL DELAY;MOV P0,#0F6H; show 9ACALL DELAY;AJMP LOOP; 跳转到主程序入口ORG 0200H; 延迟程序入口DEL:MOV R5,#05H; 采用软件延迟，若主频为12MHz，则DEL1:MOV R6,#0FFH; 定时时间为256*256*5*1uS=0.33S，DEL2:MOV R7,#0FFH; 人眼可分辨。

实验1 跑马灯实验一、实验目的●初步学会Proteus ISIS和uVision2单片机集成开发环境的使用；●初步掌握采用汇编语言与C语言开发单片机系统的程序结构；●掌握80C51单片机通用I/O口的使用；●掌握单片机内部定时/计数器的使用及编程方法以及中断处理程序的编写方法。

二、实验设备及器件●硬件：PC机，HNIST-1型单片机实验系统●软件：Proteus ISIS单片机仿真环境，uVision2单片机集成开发环境三、实验内容●编写一段程序，采用P1口作为控制端口，使与P1口相接的四个发光二极管〔D1、D2、D3、D4〕按照一定的方式点亮。

如点亮方式为：先点亮D1，延时一段时间，再顺序点亮D2……D4，然后又是D4……D1，同时只能有一个灯亮；然后每隔一段时间一次使相邻两个灯亮，三个灯亮，四个灯亮，最后闪烁三次，接着循环变化。

●基于Proteus ISIS仿真环境完成上述功能的仿真。

●基于uVision2单片机集成开发环境与硬件平台完成程序的脱机运行。

四、实验原理图图3.1 跑马灯实验电路原理图电路原理图如上图3.1所示，AT89S52的P1.0~P1.3控制4个发光二极管，发光二极管按照一定次序发光，相邻发光二极管的发光时间间隔可以通过定时器控制，还可以通过软件延时实现。

五、软件流程图与参考程序●主程序流程图如下：●参考程序#include<reg52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intuchar aa，num，speed，flag;uchar code table[]={0x0e，0x0d，0x0b，0x07};uchar code table1[]={0x0a，0x05，0x09，0x06};uchar codetable2[]={0x0c，0x09，0x03，0x08，0x01，0x0e，0x0c，0x08，0x00};void delay(uint z)//延时函数{uint x;uchar y;for(x=z;x>0;x--)for(y=200;y>0;y--);}void init()//条件初始化函数{ flag=0;speed=10;//控制跑马灯流水速度TMOD=0x01;//中断方式TH0=(65535-50000)/256;TL0=(65536-50000)%256;//初值EA=1;//翻开总中断ET0=1;//翻开外中断0TR0=1;}void main(){init();//调用初始化函数while(1){if(flag){delay(2000);//调用延时函数for(num=0;num<4;num++)//从左至右间隔一个依次闪烁{P1=table[num];delay(2000);}for(num=3;num>0;num--)//从左至右间隔一个依次闪烁{P1=table[num];delay(2000);}for(num=0;num<4;num++)//从左至右间隔两个依次闪烁{P1=table1[num];delay(2000);}for(num=3;num>0;num--)//从左至右间隔两个依次闪烁{P1=table1[num];delay(2000);}for(num=0;num<6;num++)//两个，三个，四个跑马灯依次闪烁{P1=table2[num];delay(2000);}for(num=0;num<5;num++)//闪烁5次{P1=0xff;//全暗delay(2000);P1=0X00;//全亮delay(2000);}speed=speed-3;//变速if(speed==4){speed=10;}}}}void timer0() interrupt 1//中断函数{TH0=(65535-50000)/256;TL0=(65536-50000)%256;aa++;if(aa==speed){aa=0;flag=1;}}六、实验思考题●请用汇编指令完本钱实验内容，深刻理解汇编语言程序设计结构。

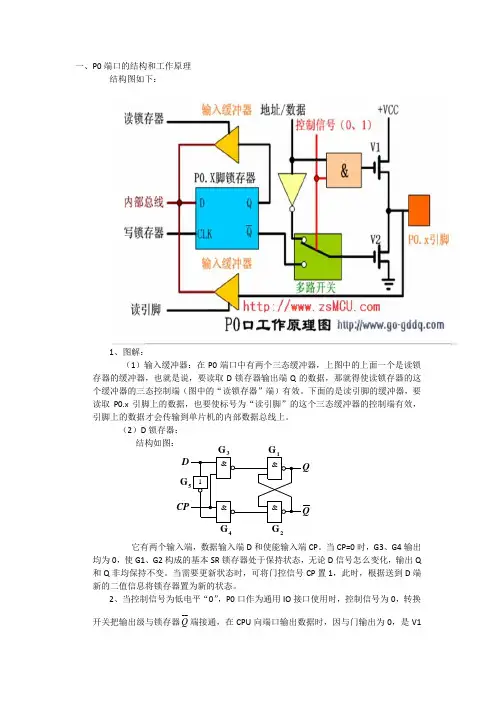

一、P0端口的结构和工作原理
结构图如下：
1、图解：
（1）输入缓冲器：在P0端口中有两个三态缓冲器，上图中的上面一个是读锁
存器的缓冲器，也就是说，要读取D 锁存器输出端Q 的数据，那就得使读锁存器的这个缓冲器的三态控制端（图中的“读锁存器”端）有效。

下面的是读引脚的缓冲器，要读取P0.x 引脚上的数据，也要使标号为“读引脚”的这个三态缓冲器的控制端有效，引脚上的数据才会传输到单片机的内部数据总线上。

（2）D 锁存器：
结构如图：
它有两个输入端，数据输入端D 和使能输入端CP 。

当CP=0时，G3、G4输出均为0，使G1、G2构成的基本SR 锁存器处于保持状态，无论D 信号怎么变化，输出Q 和Q 非均保持不变。

当需要更新状态时，可将门控信号CP 置1，此时，根据送到D 端新的二值信息将锁存器置为新的状态。

2、当控制信号为低电平“0”，P0口作为通用IO 接口使用时，控制信号为0，转换开关把输出级与锁存器__
Q 端接通，在CPU 向端口输出数据时，因与门输出为0，是
V1
24G
截止，此时，输出级是漏极开路电路，类似于OD门，当驱动上接电流负载时，需要外接上拉电阻，否则输出电平就没有高低之分了。

下图为内部数据总线向P0口输出数据的流程图：
二、P1、P2、P3口作IO口使用时原理与P0口类似，他们的内部结构分别为：。

实验一流水灯
实验目的：用AT89C51控制，使8个LED轮流点亮，周期1S，且LED使用驱动电路。

单片机电路
流程图
开始
将累加器的值赋为0FEH
将累加器的值输出给P1
循环左移一位
延时1秒
实验二定时器/计数器的使
用
实验目的：用T0对1kHz方波进行计数，每满200个使输出翻转；用T1产生20ms定时，满200ms时使翻转，满1s时使翻转。

电路图
流程图
开始
给TMOD赋初值，设
设定定时器初值
开启中断
等待中断
T0中断子程序，翻转T1中断子程序，
翻转
T1中断子程序，
翻转
脉冲个数满200 T1计时满200ms T1计时满1s
实验三 矩阵键盘的使用
单片机电路
流程图
开始 扫描键盘码 延时10ms
再次扫描键盘码
比较两次键盘码
将上次的按键字符左移，将
寻找较键盘码对应的字符
Y
N
实验四双机通信
实验目的：单片机甲同期发送一个自累加数值，周期500ms，用定时器且用中断；单片机乙中断方式接收数据，并通过P1口外接LED显示。

实验电路图：
实验流程图：
单片机乙。

设计题1：按下SW1电机全速运行，电机输出端P2.6输出高峰按下SW2电机半速运行，电机输出端P2.6输出低峰设计题2；四路抢答器说明：按下复位键后没有显示，开始抢答，根据P3口的输入值，显示对应的数字设计题3：双路报警器说明：正常时SW1为断开状态，SW2为闭合状态。

当小偷翻窗入室，会导致SW1闭合或SW2断开时，同时启动声光报警：直流蜂鸣器（BUZZER）通电发声，LED1与LED2交替闪亮，交替时间为0.5秒设计题4：三人表决器说明：程序检测按键，三个按键中如果有一个主裁判和任意一个副裁判按下说明有效设计题5：设计题:5：单双八拍说明：A→AB →B →BC→C →CD→D →DA设计题6：小便池自动抽水说明：当人靠近小便池时，出水2秒，人离开后，出水5秒（请考虑时间的精度问题）。

本题仅要求用一只普通开关SW1来代替人体红外感应开关，有人靠近时SW1接通，人离开时，SW1断开。

设计题7：小便池自动抽水说明：通过三档旋转开关设定高、中、低三档水位，水位设定好后单片机能按设定水位控制电磁阀注水，达到设定水位后停止注水。

设计题8：自动计数说明：当自动检测开关SW1检测到有工件通过时，马上闭合，然后断开，利用这一特点实现自动流水线货物（SW1接通次数）计数（00--99）。

设计题9：水塔水位说明：当水位低于B时，开启水泵电机进行抽水，水池水位慢慢升高，达到预设水位C时，水泵电机停止；放水时，水池水位低于B时，水泵电机又开始启动并抽水（排除机械故障），如此循环。

当系统处于进水状态时，要求指示灯D1点亮。

设计题10：自动风扇的电气控制说明：通过对光照的感应，实现对风扇（FA）的启停，当外界没有光照时，相当于是夜间工作方式，风扇停止工作，当有光照时相当于是白天，风扇启动，以达到节能的目的设计题11：计数指示灯说明：每按一次按键SW1，发光二极管向右移动增加一个亮灯，3个全亮后，再按按键，发光二极管全灭，之后再从最左一个开始点亮。

单片机水箱水位控制系统+硬件框图+流程图+电路图+汇编源程序
单片机水箱水位控制系统+硬件框图+流程图+电路图+汇编源程序给水泵电机主控回路图如下：三本系统8051单片机控制部分结构本系统采用8051单片机，引脚具体控制如下：P1口和P3口为输入输出检测信号和控制信号。

下面是8051芯片引脚具体分配：P1.0：水位低低输入信号。

（低0 高1）P1.1：水位低输入信号。

（低0 高1）P1.2：水位高输入信号。

（高1，低0）P1.3：手动与自动转换输入信号。

（手动1，自动0）P1.4：M1起动KM1控制输出信号。

（手动1，自动0）P1.5：M2起动KM1控制输出信号。

（手动1，自动0）P1.6：M1开关状态输入信号。

（开0，关1）P1.7：M2开关状态输入信号。

（开0，关1）P3.0：水位低低报警输出信号。

论文网
P3.1：水位低报警输出信号。

P3.2：水位高报警输出信号。

P3.4：手动起动M1输入信号，低电频有效动作。

P3.5：手动起动M2输入信号，低电频有效动作。

P3.6：手动停M1输入信号，低电频有效动作。

P3.7：手动停M2输入信号，低电频有效动作。

上一页[1] [2] [3] [4]。

1.函数波形发生器流程图主程序流程T0中断服务程序流程2. 255秒定时器流程主程序流程图INT0中断服务程序流程T1中断服务程序流程T0中断服务程序流程3. 比例电压变换器流程主程序流程图4. 模拟电压显示器流程主程序流程图注：P1口和P3.0-P3.3接12个LED 灯，其中P3.3接最高位灯L12，P1.0接最低位灯L0。

5. 脉冲计数器流程主程序流程图T1中断服务程序流程图T0中断服务程序流程图6. 水塔水位控制器流程主程序流程图T0中断服务程序流程图T1中断服务程序流程图7. 占空比可调的方波发生器流程主程序流程图T0中断服务程序流程图注：T0的中断服务程序编制过程中必须注意使程序所有流程的执行时间小于100μS 。

否则，输出波形的频率不符合题目的要求8. 双机通过串行接口互传数据流程主程序流程图T0中断服务程序流程图串口中断服务程序流程图9. 花样流水灯流程主程序流程图T0中断服务程序流程图注：在主程序中由于仅使用了8bit运算，故实际A/D采样值为255时，得到的延时时间间隔为1280mS。

若要完全符合题意，则需要使用16bit的算术运算才能满足要求。

10. 模拟电压比较器流程主程序流程图T0中断服务程序流程图T1中断服务程序流程图11. 利用PWM 信号实现直流小电机的调速流程主程序流程图注：在程序的编制过程中，必须仔细调整延时37微秒的延时子程序的延时时间，使输出波形的频率满足题目要求。

12. 调频信号发生器流程主程序流程图T0中断服务程序流程图注：该程序编制过程中须注意，T0中断服务程序与主程序均使用0区的工作寄存器。

另外，T0的中断服务程序中最长流程的执行时间必须小于50微秒13. 频率计主程序流程图T1中断服务程序流程图动态显示子程序流程图主程序流程图14. 电子钟T0中断服务程序流程图INT0中断服务程序流程图动态显示子程序流程图15. 数字电压表主程序流程图T0中断服务程序流程图动态显示子程序流程图16. 数字跑表主程序流程图INT0中断服务程序流程图T0中断服务程序流程图动态显示子程序流程图17. 步进电机驱动器主程序流程图INT0中断服务程序流程T0中断服务程序流程。

前言单片微型计算机简称单片机，是典型的嵌入式微控制器（Microcontroller Unit），常用英文字母的缩写MCU表示单片机，单片机又称单片微控制器，它不是完成某一个逻辑功能的芯片，而是把一个计算机系统集成到一个芯片上。

相当于一个微型的计算机，和计算机相比，单片机只缺少了I/O设备。

概括的讲：一块芯片就成了一台计算机。

它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。

同时，学习使用单片机是了解计算机原理与结构的最佳选择。

单片机是靠程序运行的，并且可以修改。

通过不同的程序实现不同的功能，尤其是特殊的独特的一些功能，这是其它器件需要费很大力气才能做到的，有些则是花大力气也很难做到的。

一个不是很复杂的功能要是用美国50年代开发的74系列，或者60年代的CD4000系列这些纯硬件来搞定的话，电路一定是一块大PCB板，但是如果要是用美国70年代成功投放市场的系列单片机，结果就会有天壤之别，因为单片机的通过编写的程序可以实现高智能，高效率，以及高可靠性。

单片机又称微控制器，以体积小、功能全、性价比高等诸多优点而独具特色，因此单片机技术已经普及到我们的生活、工作、科研等各个领域，本文主要介绍了一个基于AT89C51单片机的测温报警系统，描述了单片机的基本信息以及利用DS18B20数字温度传感器开发测温系统，对其外围硬件进行连接、软件编程等模块都进行了详细介绍。

该系统可以实现温度的采集和显示，并且可以根据需要设定温度的上下限报警温度，它使用起来相当方便，具有精度高、量程宽、灵敏度高、功耗低等优点，非常适合日常生活的温度测量。

DS18B20与AT89C51结合实现最简单的温度检测系统，该系统结构简单，抗干扰能力强，适合于恶劣环境下进行现场温度测量，有着广泛的应用前景。

1 概述1.1 数字温度计简介随着人们生活水平的不断提高,单片机控制无疑是人们追求的目标之一，它所给人带来的方便也是不可否定的，其中数字温度计就是一个典型的例子，但人们对它的要求越来越高，要为现代人工作、科研、生活、提供更好的更方便的设施就需要从数单片机技术入手，一切向着数字化控制，智能化控制方向发展。

1.单片机串行通信的概述在通信领域内，有两种数据通信方式：并行通信和串行通信。

随着计算机网络化和微机分级分布式应用系统的发展，通信的功能越来越重要。

通信是指计算机与外界的信息传输，既包括计算机与计算机之间的传输，也包括计算机与外部设备，如终端、打印机和磁盘等设备之间的传输。

串行通信是指使用一条数据线，将数据一位一位地依次传输，每一位数据占据一个固定的时间长度。

其只需要少数几条线就可以在系统间交换信息，特别使用于计算机与计算机、计算机与外设之间的远距离通信。

使用串口通信时，发送和接收到的每一个字符实际上都是一次一位的传送的，每一位为1或者为0。

在串行通信中，把通信接口只能发送或接收的单向传送办法叫单工传送；而把数据在甲乙两机之间的双向传递，称之为双工传送。

在双工传送方式中又分为半双工传送和全双工传送。

半双工传送是两机之间不能同时进行发送和接收，任一时该，只能发或者只能收信息。

51系列单片机有一个可编程的全双工串行通信接口，它可作异步接收发送器用，也可做同步移位寄存器用，其帧格式可有8位、10位或11位，并能设置各种波特率，给使用带来很大的灵活性。

51系列单片机有两个物理上独立的接收、发送缓冲器SBUF，它们只占用同一地址99H，可同时发送、接送数据。

发送缓冲器只能写入，不能读出，接收缓冲器只能读出、不能写入。

串行发送接收的速率与波特率发生器产生的移位脉冲同频。

51系列单片机用定时器T1或直接用CPU时钟作为通信波特率发生器的输入，在串行接口的不同工作方式中，波特率发生器从两个输入信号中选择一个分频，产生移位脉冲来同步串口的接收和发送，移位脉冲的速率即是波特率。

接收器是双缓冲结构，在前一个字节被从接收缓冲器SBUF读出之前，第二字节即开始被接收。

但是，若在第二个字节接收完毕后，前一个字节还未被CPU 读取的话，第二个字就会覆盖第一个字节，造成第一个字节的丢失。

接收器是双缓冲结构，串行口的发送和接收都是以特殊功能寄存器SBUF的名义进行读或写的。

51单片机密码锁制作的程序和流程图（很详细）、基本组成：单片机小系统+4* 4矩阵键盘+ 1 6 0 2显示+ DC电机基本电路：键盘和和显示键盘接P1 口，液晶的电源的开、关通过P2.7 口控制电机（控制口P2.4）二、基本功能描述：1．验证密码、修改密码a）锁的初始密码是123456（密码最长为10位，最短为1位）。

2．恢复初始密码a）系统可以恢复初始密码，否则一旦忘记密码而又不能恢复初始密码，该锁就永远打不开。

但是又不能让用户自行修改密码，否则其他人也可以恢复该初始密码，使得锁的安全性大大下降。

3．使系统进入低功耗状态a）在实际使用中，锁只有在开门时才被使用。

因而在大多数的时间里，应该让锁进入休眠状态、以降低功耗，这使系统进入掉电状态，可以大大降低系统功耗。

b）同时将LCD背光灯关闭4. DC电机模拟开锁动作。

a）DC电机启动时解除开锁把手的锁定，允许通过把手开锁。

DC电机不直接开锁，使得DC电机的功率不用太大，系统的组成和维护将变得简单，功耗也降了下来。

三、密码锁特点说明:1.0 输入将被以字符形式输入,最长为10位。

超过10位时系统将自动截取前10位、但不作密码长度溢出提示。

2.0 开锁10秒后不允许更改密码、并提示修改超时_进入初始态,需要重新输入密码方可再次修改密码。

3.0 系统未使用存储器存储密码故掉电后密码自动恢复为初始密码。

4.0 若2分钟内无任何操作,系统自动进入省电模式运行,同时关闭液晶显示,以节省电力。

5.0 输入密码正确后、电机允许开锁时间为5秒, 5秒后需要再次输入密码才可以再次开锁。

6.0 修改密码键和恢复初始密码键最好置于室内。

这是Proteus仿真结果:输入密码123456：密码正确时电机启动、电机将持续5秒：这是键盘：开锁键是接I N T O引脚接的一个独立按键,用于唤醒C P U工作、进而开启整个系统密码正确时可以修改密码：再次输入新密码,两次输入相同时、更改有效改进：1.0 密码锁的秘密没有存储,因而在掉电时最新的密码将丢失,重新上电后密码将恢复成为初始密码。

DS18B20获取温度程序流程图DS18B20的读字节，写字节，获取温度的程序流程图如图所示。

DS18B20初始化程序流程图DS18B20读字节程序流程图DS18B20写字节程序流程图DS18B20获取温度程序流程图图3-4 DS18B20程序流程图显示程序设计显示电路是由四位一体的数码管来实现的。

由于单片机的I/O 口有限，所以数码管采用动态扫描的方式来进行显示。

程序流程图如图所示。

图显示程序流程图按键程序设计按键是用来设定上下限报警温度的。

具体的程序流程图如图所示。

N图按键程序流程图附1 源程序代码/********************************************************************* 程序名; 基于DS18B20的测温系统* 功能：实时测量温度，超过上下限报警，报警温度可手动调整。

K1是用来* 进入上下限调节模式的，当按一下K1进入上限调节模式，再按一下进入下限* 调节模式。

在正常模式下，按一下K2进入查看上限温度模式，显示1s左右自动* 退出；按一下K3进入查看下限温度模式，显示1s左右自动退出；按一下K4消除* 按键音，再按一下启动按键音。

在调节上下限温度模式下，K2是实现加1功能，* K1是实现减1功能，K3是用来设定上下限温度正负的。

* 编程者：ZPZ* 编程时间：2009/10/2*********************************************************************/#include<AT89X52.h> //将AT89X52.h头文件包含到主程序#include<intrins.h> //将intrins.h头文件包含到主程序（调用其中的_nop_()空操作函数延时）#define uint unsigned int //变量类型宏定义，用uint表示无符号整形（16位）#define uchar unsigned char //变量类型宏定义，用uchar表示无符号字符型（8位）uchar max=0x00,min=0x00; //max是上限报警温度，min是下限报警温度bit s=0; //s是调整上下限温度时温度闪烁的标志位，s=0不显示200ms，s=1显示1s左右bit s1=0; //s1标志位用于上下限查看时的显示void display1(uint z); //声明display1（）函数#include"ds18b20.h" //将ds18b20.h头文件包含到主程序#include"keyscan.h" //将keyscan.h头文件包含到主程序#include"display.h" //将display.h头文件包含到主程序/***********************主函数************************/void main(){beer=1; //关闭蜂鸣器led=1; //关闭LED灯timer1_init(0); //初始化定时器1（未启动定时器1）get_temperature(1); //首次启动DS18B20获取温度（DS18B20上点后自动将EEPROM中的上下限温度复制到TH和TL寄存器）while(1) //主循环{keyscan(); //按键扫描函数get_temperature(0); //获取温度函数keyscan(); //按键扫描函数display(temp,temp_d*0.625);//显示函数alarm(); //报警函数keyscan(); //按键扫描函数}}/********************************************************************* 程序名; __ds18b20_h__* 功能：DS18B20的c51编程头文件* 编程者：ZPZ* 编程时间：2009/10/2* 说明：用到的全局变量是：无符号字符型变量temp(测得的温度整数部分),temp_d* (测得的温度小数部分)，标志位f（测量温度的标志位‘0’表示“正温度”‘1’表* 示“负温度”），标志位f_max（上限温度的标志位‘0’表示“正温度”、‘1’表* 示“负温度”），标志位f_min（下限温度的标志位‘0’表示“正温度”、‘1’表* 示“负温度”），标志位w(报警标志位‘1’启动报警‘0’关闭报警)。
