汽轮机结构及零件强度共72页

汽轮机本体结构介绍第一部分常规汽轮机本体结构介绍一汽轮机主要构成汽轮机本体，汽轮机辅机系统，汽轮机调节控制系统。

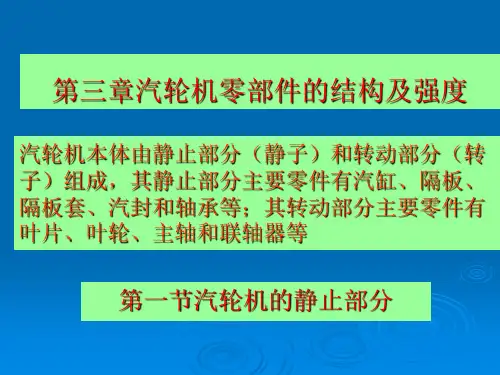

1 汽轮机本体主要由转子、静子、轴承及轴承箱、盘车装置四大部分构成。

1.1转子:汽轮机通流中的转动部分,是汽轮机作功的关键部件,由主轴,叶轮,叶片,联轴器等主要零部件组成。

1.2静子: 汽轮机通流中的静止部分及汽轮机的外壳部分,由汽缸、隔板及隔板套、进汽部分、排汽部分、端汽封等主要零部件组成。

1.3轴承及轴承箱：支持轴承用来承受转子的重量并保持转子的径向位置，推力轴承用来固定转子的轴向位置，轴承箱用来安装轴承和轴承座。

1.4盘车装置：在进汽冲转前及停汽停机后使汽轮机继续保持低速旋转的装置，由电动机、减速器、离合器、操纵机构构成。

2 汽轮机辅机系统主要由油系统、汽封系统、疏水系统、凝汽系统、抽气系统组成。

2.1 油系统：主要用于向汽轮机各轴承和盘车装置提供润滑油，向转子联轴器提供冷却油，向调节保安部套提供压力油和安全油，向发电机密封系统提供密封油，向主轴顶轴装置提供顶轴油；主要由润滑油系统，顶轴油系统，油处理系统组成。

2.2 汽封系统：防止高中压缸内蒸汽向外泄漏进入汽机房和窜入轴承箱，防止空气漏入低压缸内影响机组真空度，回收高压及中压主汽阀及调节阀的阀杆漏汽；一般由汽源、调节阀站及其控制装置、减温装置、抽气装置、安全阀组成。

2.3疏水系统：确保在机组启动、停机、升负荷、降负荷运行，蒸汽参数大幅度波动或在异常情况下将汽轮机本体及其本体阀门以及与汽缸连接的各管道内的凝结水排泄出去，从而防止汽轮机进水造成汽缸变形、转子弯曲、动静碰磨，甚至引起叶片断裂。

典型的疏水系统由疏水分管、母管、自动疏水阀、疏水孔板、疏水扩容器、排汽管以及各种消能装置和挡水板组成。

2.4凝汽系统：保证汽轮机排汽在凝汽器中不断凝结，并使凝汽器达到所要求的真空值；是凝结水和补给水去除氧器之前的先期除氧设备；接受机组启停和正常运行中的疏水；接受机组启停和甩负荷过程中的旁路排汽。
