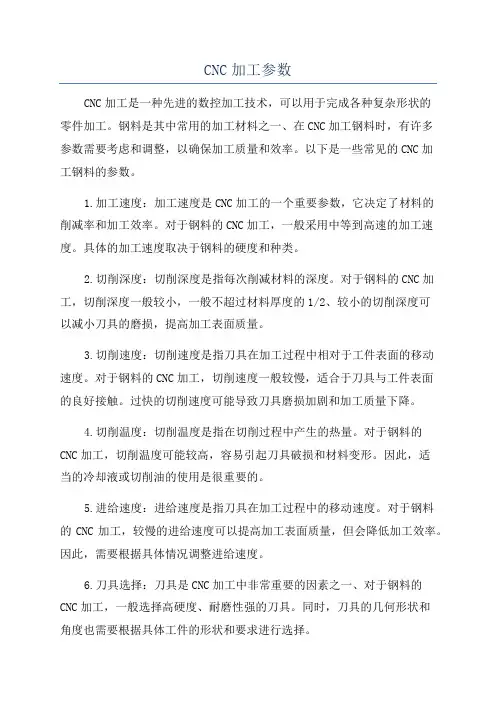

CNC加工参数CNC加工是一种先进的数控加工技术,可以用于完成各种复杂形状的零件加工。
钢料是其中常用的加工材料之一、在CNC加工钢料时,有许多参数需要考虑和调整,以确保加工质量和效率。
以下是一些常见的CNC加工钢料的参数。
1.加工速度:加工速度是CNC加工的一个重要参数,它决定了材料的削减率和加工效率。
对于钢料的CNC加工,一般采用中等到高速的加工速度。
具体的加工速度取决于钢料的硬度和种类。
2.切削深度:切削深度是指每次削减材料的深度。
对于钢料的CNC加工,切削深度一般较小,一般不超过材料厚度的1/2、较小的切削深度可以减小刀具的磨损,提高加工表面质量。
3.切削速度:切削速度是指刀具在加工过程中相对于工件表面的移动速度。
对于钢料的CNC加工,切削速度一般较慢,适合于刀具与工件表面的良好接触。
过快的切削速度可能导致刀具磨损加剧和加工质量下降。
4.切削温度:切削温度是指在切削过程中产生的热量。
对于钢料的CNC加工,切削温度可能较高,容易引起刀具破损和材料变形。
因此,适当的冷却液或切削油的使用是很重要的。
5.进给速度:进给速度是指刀具在加工过程中的移动速度。
对于钢料的CNC加工,较慢的进给速度可以提高加工表面质量,但会降低加工效率。
因此,需要根据具体情况调整进给速度。
6.刀具选择:刀具是CNC加工中非常重要的因素之一、对于钢料的CNC加工,一般选择高硬度、耐磨性强的刀具。
同时,刀具的几何形状和角度也需要根据具体工件的形状和要求进行选择。
7.加工顺序:在CNC加工钢料时,加工顺序也是需要考虑的因素之一、合理的加工顺序可以减少切削力和切削温度,提高加工精度和效率。
8.切削液的使用:在CNC加工钢料时,切削液的使用是非常重要的。
切削液可以起到冷却、润滑和清洁的作用,从而减少刀具磨损和工件表面质量的提高。
以上是CNC加工钢料的一些常见参数,需要根据具体情况进行调整和优化。
不同的钢料有不同的特性和要求,因此在加工过程中,需要根据具体的材料和工件设计进行参数的选择和调整,以获得最佳的加工效果。

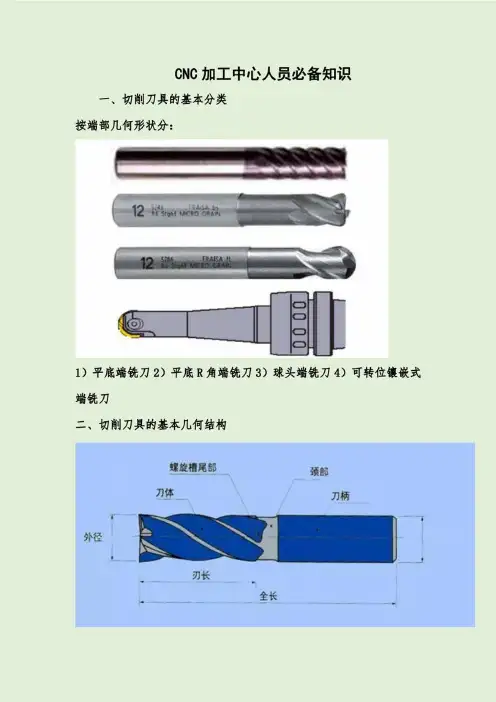

CNC 加工中心人员必备知识一、切削刀具的基本分类按端部几何形状分:1)平底端洗刀2)平底R 角端铁刀3)球头端饨刀4)可转位镶嵌式端洗刀二、切削刀具的基本几何结构刀体刀柄外役螺旋槽尾部刃长全长三、切削刀具的几何精度用于精加工的切削刀具,切削刃必须具有很好的轮廓精度。
刀具的几种可能轮廓偏差:1)轮廓精确;2)由于研磨过程不够精确,而导致在刃部产生不规则碎面;3)由于研磨过程不够精确而导致的半径偏差。
①②③如果对工件精度要求非常高,应该在刀具生产商那里购买获得标准认证的刀具。
四、保证刀具的径向跳动误差最小在保证刀柄及刀具系统的最大悬伸长度不超过规定值的前提下,要使主轴能够精确运转,必须于刀柄及切削刃处分别检测刀具的径向跳动误差。
如果径向跳动误差过大就会导致主轴的严重震动。
五、如何选择合适的切削刀具1)分析具体加工条件,如主轴及机床性能,刀具的夹持系统,润滑方式等;2)分析工件材料特性;3)分析加工表面质量及加工精度要求、成本等;4)综合考虑各种因素,做出最优化的选择。
•1.主轴转数的计算:VcN=----------xlOOO[rpm]7r*DefT•2.工作台进给速度的计算:v f=Nxf z xz n[mm/min]•3.材料去除速率的计算apxa@w[cm3/min]iooo七、高速切削过程中的几个重要术语和加工参数1.切削速度Vc切削速度的定义:Vc=N*p*Deff/1000Vc是指在特定刀具的情况下,适合某工件材料高速加工的合适的切削速度值,它是指刀具的线速度。
兀D如何正确设定切削速度Vc值:由刀具供应商提供;参考巳有的实验数据;通过大量切削实验建立自已的数据库。
Vc值是正确设定其它切削参数的重要依据!切削速度对表面粗糙度的影响:I H a L _s 0芝 i w h------动态粗糙度r = 2 i 0,5 pm ■ r = 4911,3 pm r:刀角半径切削参数 刀具 工件材料每刃进给量:f 2 = 0,3mm 刀具前角:/= 0° X22CrMoV121 径向迸给量:a 6 = 0,1 mm 避空角: a= 12° 280 HB 侧刃籍削/顺铢 刀具材料:K5F 不同切削速度下,所产生的铁屑颜色比较:有效刀具直径以及有效刀具直径的计算。
藏好CONTENTS •CNC加工中心基础知识•编程与操作技能•刀具选择与使用技巧•夹具设计与应用实践•质量检测与控制方法•设备维护与保养策略CNC 加工中心基础知识01CNC定义及工作原理CNC定义CNC是计算机数字控制(Computer Numerical Control)的英文缩写,它是一种利用计算机对机床进行控制的技术,通过预先编程好的指令来控制机床的各种动作,实现工件的自动化加工。
工作原理CNC加工中心的工作原理是将加工零件的图纸信息转换成数字信息,通过计算机控制系统对机床的各个轴进行精确控制,使刀具按照预定的轨迹进行切削,从而加工出符合要求的零件。
加工中心类型与特点加工中心类型根据加工方式和机床结构的不同,CNC加工中心可分为立式加工中心、卧式加工中心、龙门式加工中心等。
特点CNC加工中心具有高精度、高效率、高自动化等特点。
它能够完成复杂的加工任务,提高加工精度和生产效率,降低劳动强度,是现代制造业中不可或缺的重要设备。
数控系统数控系统是CNC加工中心的核心部分,它负责接收、处理和输出数控指令,控制机床的各个轴进行精确运动。
切削参数切削参数是指在加工过程中,刀具切削工件时所采用的切削速度、进给量、切削深度等参数的总称。
合理的切削参数能够提高加工效率和加工质量。
刀具补偿刀具补偿是指在加工过程中,由于刀具磨损或换刀等原因导致刀具尺寸发生变化时,通过数控系统对刀具尺寸进行自动补偿的一种技术。
它能够保证加工精度和加工效率的稳定。
伺服系统伺服系统是CNC加工中心的重要组成部分,它根据数控系统的指令,驱动机床的各个轴进行运动,实现工件的加工。
常见术语解析编程与操作技能02掌握G代码的基本语法和常用指令,如G00、G01、G02、G03等,了解不同数控系统间的G代码差异。
熟悉M代码的功能和应用,如M03、M05、M08、M09等,掌握其在加工过程中的作用。
遵循数控编程的格式规范,如程序头、程序尾、注释等,确保程序的可读性和可维护性。
CNC数控知识培训资料一、CNC 数控技术概述CNC 数控技术,即计算机数字控制技术,是一种利用数字化的信息对机床运动及加工过程进行控制的方法。
它在现代制造业中发挥着至关重要的作用,大大提高了生产效率和加工精度。
CNC 数控机床是实现数控技术的核心设备,通过预先编写好的程序来控制机床的运动轨迹、速度、切削深度等参数,从而实现对各种复杂形状零件的高精度加工。
二、CNC 数控机床的组成1、机床本体这是数控机床的机械结构部分,包括床身、立柱、工作台、主轴箱等部件。
机床本体的精度和刚性直接影响加工零件的精度和表面质量。
2、数控系统它是数控机床的“大脑”,负责接收和处理加工程序,并将控制信号发送给驱动系统和执行机构。
数控系统的性能决定了机床的控制精度、响应速度和功能扩展性。
3、驱动系统包括电机、丝杠、导轨等部件,负责将数控系统的指令转化为机床各坐标轴的运动。
4、辅助装置如冷却系统、润滑系统、排屑装置等,为机床的正常运行提供保障。
三、CNC 数控编程基础1、编程坐标系在数控编程中,需要建立一个坐标系来确定零件的位置和尺寸。
常用的坐标系有直角坐标系、极坐标系等。
2、编程指令常见的编程指令包括 G 指令(准备功能指令)、M 指令(辅助功能指令)、T 指令(刀具功能指令)、F 指令(进给速度指令)、S 指令(主轴转速指令)等。
例如,G00 表示快速定位,G01 表示直线插补,M03 表示主轴正转等。
3、编程方法(1)手工编程对于形状简单、加工工序较少的零件,可以采用手工编程。
编程人员根据零件图纸,通过计算和编写程序代码来实现加工过程的控制。
(2)自动编程对于形状复杂、加工工序较多的零件,通常采用自动编程。
利用CAD/CAM 软件(如 MasterCAM、UG 等)生成加工程序。
四、CNC 数控机床的操作1、开机前的准备检查机床各部分是否正常,包括润滑、冷却、刀具等;确认加工程序是否正确无误。
2、开机与回零操作打开机床电源,等待系统初始化完成后,进行机床坐标轴的回零操作,以建立机床坐标系。
cnc加工工艺知识点总结一、CNC加工的基本知识C加工的概念CNC加工是利用计算机来对数控机床进行控制,实现对工件的加工。
CNC加工是一种高精度、高效率的加工方法,广泛应用于各种工件的加工领域。
C加工的优势CNC加工相比传统加工具有如下优势:(1)提高生产效率。
CNC加工可以实现自动化生产,大大提高了生产效率。
(2)提高加工精度。
由于CNC加工是由计算机控制的,因此可以实现更高的加工精度。
(3)灵活性强。
CNC加工可以根据需要随时更改加工程序,灵活性强。
C加工的发展趋势随着科学技术的不断发展,CNC加工技术也在不断进步。
未来CNC加工将朝着高精度、高效率、多功能化的方向发展,以适应各种复杂工件的加工需求。
二、CNC加工的工艺流程1.确定加工工艺在进行CNC加工之前,首先需要确定加工工艺。
这包括确定加工方式、切削参数、工艺路线、刀具选择等。
2.设计加工程序设计加工程序是CNC加工的重要环节。
加工程序需要根据工件的形状和尺寸来设计,包括各种切削路径、补偿值、进给速度等。
3.编写加工代码在确定了加工程序之后,需要编写加工代码。
加工代码是CNC机床进行加工的指令,需要精确地描述加工的每一个动作。
4.机床调试在对加工代码进行编写之后,需要进行机床的调试。
这包括机床的各种参数设置、工件的夹紧、刀具的选择等。
5.加工生产经过上述准备工作之后,就可以进行加工生产了。
在生产过程中需要对机床进行监控,及时调整参数,以确保加工精度。
6.产品检验在产品加工完成后,需要对产品进行检验。
检验主要包括工件的尺寸检测、表面质量检测等。
7.产品包装最后一步是产品的包装。
在包装过程中,需要注意保护产品的表面,以防止在运输过程中受到损坏。
三、CNC加工常见问题及解决方法1.刀具磨损刀具磨损是CNC加工中常见的问题。
刀具磨损会影响加工质量,缩短刀具寿命。
解决方法包括及时更换刀具、调整切削参数等。
2.工件变形在加工过程中,由于切削力的作用,工件容易发生变形。
C N C技术培训资料
1﹑直沟丝攻()﹕浅孔﹐短切屑材料或板金作用。
(手用丝攻)
2﹑先端丝攻()﹕丝攻导程部分具有一倾斜面﹐以便攻牙时导引屑向丝攻前方排出﹐适于通孔攻牙使用。
3﹑螺旋丝攻﹕经由10-450之螺旋角排屑沟将切屑由盲孔或排屑不易之阶梯孔中向丝攻后端方向排出。
4﹑无屑丝攻()﹕丝攻螺牙分全无排屑沟(部分规格有润滑沟)以冷作转造原理将螺纹挤压成型﹐大多用于软质材料或轻合金﹐亦适使用于不锈钢材料。
5﹑螺纹护套丝攻
a﹑机械的震动易使螺丝松落﹐造成溃牙﹐使用护套螺纹可保万无一失﹔
b﹑适用于铝﹑锌﹑铜等金属﹐能有效提升螺纹结合强度及修补溃牙等功用﹔
c﹑广泛被应用在航天﹑航海﹑军需﹑武器﹑战车﹑重工机械方面。
(例﹕UNC1/4-20,ACME产品024-920173)其底孔直径特殊不同。
立铣刀可依加工材料之特性﹐分为F列三种﹕
N﹕适用于一般材料(一般加工)
H﹕适用于热处理硬化后之材料或切屑短材料(难削材及硬化钢用)
W﹕适用于软质材料或切屑呈长卷形之材料(非铁金属用)
总之﹕铣刀螺旋刃角度一般为340和450﹐基中螺旋角为350铣刀一般为平面铣或精加工﹐螺旋角为450铣刀一般为平面铣及侧面精加工。
技术资料(CNC或CNC车床)
1﹑V=(m/min) 2﹑N=(rpm)
V:切削速度﹐线速度
π﹕圆周率
D:刀具直径
N﹕转数
3﹑Fz=(mm/刃) x 4﹑Vf=N x Z x Fz(mm/min)
Fz﹕每刃之进给率Vf﹕每分种
F﹕机床进给量N﹕转数
Z﹕刃数Z﹕刃数
N﹕转数F z﹕每刃之进给率。
