配电箱安全检查表

供配电系统安全检查表供配电系统安全检查表序号填写内容检查项目检查依据结果一、变配电所安全检查变电所位置的选择应根据有关规定，综合考虑确定。

应便于架空电力线的引进，靠近符合中心范围，交通运输方便，周围无污秽等。

配电装置各回路的相序排列宜一致，硬导体应涂刷相色油漆或相色标志。

颜色应符合规定，L1相黄色，L2相绿色，L3相红色。

从总配电所以放射式向分配电所供电时，该分配电所的电源进线开关宜采用隔离开关或隔离触头。

当分配电所需要带负荷操作或继电保护、自动装置有要求时，应采用断路器。

两配电所之间的联络线，应在供电侧的配电所装设断路器，另侧装设隔离开关或负荷开关；当两侧的供电可能性相同时，应在两侧均装设断路器。

变压器一次侧开关的装设应符合下列规定：一、以树干式供电时，应装设带保护的开关设备或跌落式熔断器；二、以放射式供电时，宜装设隔离开关或负荷开关。

当变压器在本配电所内时，可不装设开关。

变压器低压侧电压为0.4kV的总开关，宜采用低压断路器或隔离开关。

当有继电保护或自动切换电源要求时，低压侧总开关和母线分段开关均应采用低压断路器。

位于厂区的东北角，便于电力线路的引进，符合《35～110kV变电所设计规范》GB -95的引入，也不存在污秽物等，交通便利。

二、配电室安全检查各通道宽度符合标准要求。

电组设置在高压配电室内，距离符合要求。

下层电组距地面0.4m，上层电组距地面1.9m，电装置顶部到屋顶净距1.5m，布置为三层。

全部采用钢百页窗。

但锅炉系统的通风窗未设百页窗。

配电所各房间没有与不良环境相临，符合要求。

10kV及以下变电所设计规范》GB-94中的第3.2.13条规定，高压配电室内各种通道的最小宽度应符合表 4.2.7的规定。

建议设备安装在单独房间内，但当电组容量较小时，可设置在高压配电室内，但与高压配电装置的距离不应小于1.5m。

安装在室内的装配式高压电组，下层电的底部距地面不应小于0.2m，上层电的底部距地面不宜大于2.5m，电装置顶部到屋顶净距不应小于 1.0m。

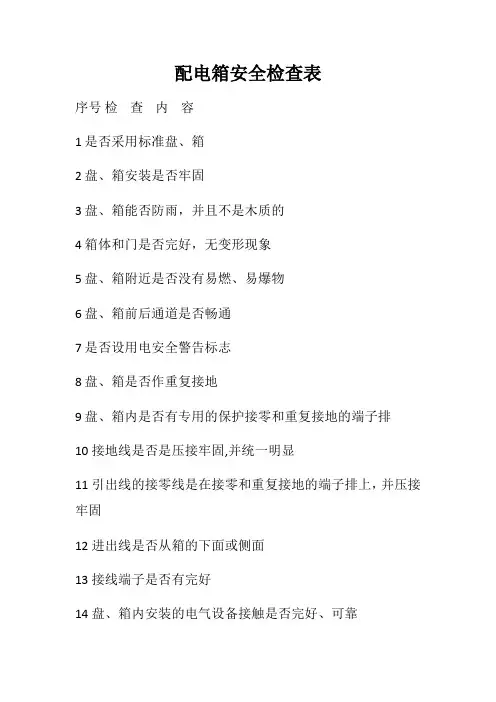

配电箱安全检查表
序号检查内容
1 是否采用标准盘、箱
2 盘、箱安装是否牢固
3 盘、箱能否防雨，并且不是木质的
4 箱体和门是否完好，无变形现象
5 盘、箱附近是否没有易燃、易爆物
6 盘、箱前后通道是否畅通
7 是否设用电安全警告标志
8 盘、箱是否作重复接地
9 盘、箱内是否有专用的保护接零和重复接地的端子排
10 接地线是否是压接牢固,并统一明显
11 引出线的接零线是在接零和重复接地的端子排上，并压接牢固
12 进出线是否从箱的下面或侧面
13 接线端子是否有完好
14 盘、箱内安装的电气设备接触是否完好、可靠
15 端子和开关桩头是否烧蚀现象
16 盘、箱面上是否有裸露的带电部分
17 开关、插座是否完整，无缺件现象
18 闸刀开关熔丝是否相配,并符合规定
19 开关是否张贴用电负荷标签
20 接线是否规范，线头是否有过长现象
21 分路是否做到一机一闸
22 引出线是否是软橡胶线
23 流动配电箱与电源的距离是否不大于40米
24 流动配电箱与用电设备是否不大于5米
说明：1。

配电箱检查时用此表检查的内容逐项进行。

2.检查中发现的问题和处理情况填写在用电设施检查记录表。

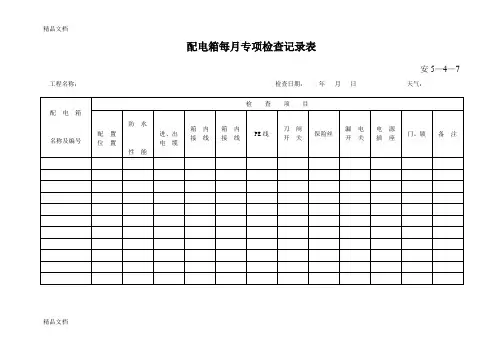

配电箱巡查记录表本表由项目部在施工时每日组织巡查并做好记录。

停工或暂停使用的，应切断供电并注明情况。

检查项目中合格的打“√”，不合格打“×”并及时进行整修或更换，消除隐患。

检查人为值守电工，须亲自亲笔签名，不得代签。

安全员及时督促并巡检记录情况及维修情况，严禁多日一检或一次多签。

每月1日时，更改本月检查记录新表，并将上月检查记录表废旧放进安全管理资料，严禁随意弃置。

项目名称：年门锁1日2日3日4日5日6日7日8日9日10日11日12日13日14日16日17日18日19日20日21日22日23日24日25日26日27日28日29日30日31日配电箱编号：检密项目需维修项是电源保险隔离中剧箱内出入防水箱内检查人签名插座开关装置开关线接线线性能杂物否已经维修①主元件记录型号规格出厂编号生产日期生产厂附注②一般检查检查项目检查结果处理方式复查结果主元件型号规格符合要求装配零部件规格符合要求导线与电缆的布置恰当、合理安装螺钉、轴销、挡卡等完整牢固电镀、涂覆层无破损开裂铭牌与标志内容正确、完整、清晰各元件机架中剧及门的中剧符合要求门、仪表板及二次元件安装平直整齐柜排序、联络恰当，各封板加装有误防护等级满足技术要求柜内洁净，并无异物，绝缘件表面经酒精冲洗③机械操作对安装在柜内的开关电器及所有手动操作部件，如主开关等，均操作5次，其机构动作应可靠，正常。

变压机构符合要求同类手车互换性好，识别装置正确有效。

④母线检查母线规格合乎技术建议母线表面处理符合要求，搭接面有防电化腐蚀措施母线相序恰当、漆色光滑、恰当、整齐母线联接正确，螺栓规格、数量、紧固力符合要求避免构成滑动磁通电路措施符合要求接地线连接部位截面、位置正确接点并无额外形变⑤绝缘检查主回路、辅助回路绝缘距离及爬距符合要求主电路对地工频耐压正常（2500v,1s）主回路每个极与接地的所有其它极之间耐压正常（2500v,1s）辅助电路对地工频耐压正常（2320v,1s）带电部件和用金属箔裹缠的绝缘操作手柄之间（3750v,1s）相对地绝缘电阻≥1kω/v⑥二次检查模拟动作试验正确导线规格符合要求铜接头牢固可靠，羊眼形接头方向、垫圈正确元件标签恰当、整齐、稳固导线穿越金属隔板有防护措施⑦维护电路有效性检查加装支架与主中剧排在间接地电阻（≤100mω）柜后门与主接地排间接地电阻（≤100mω）端子架与主中剧排在间接地电阻（≤100mω）功能单元仪表门与主接地排间接地电阻（≤100mω）⑧其它项目铭牌项目齐全，内容与技术建议一致。

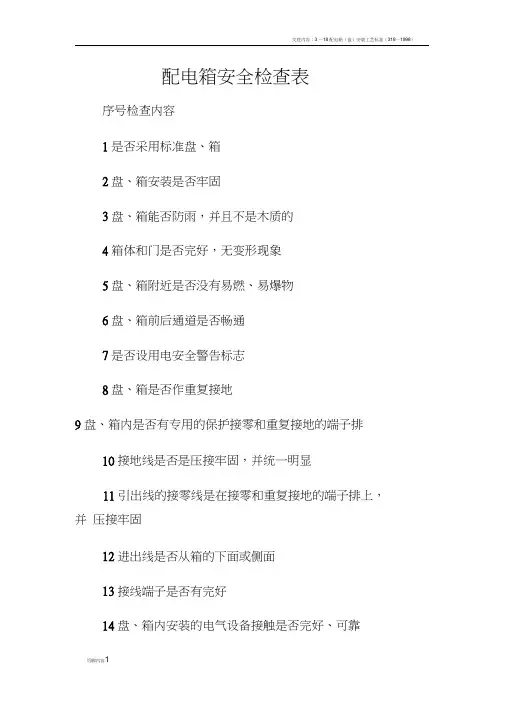

配电箱安全检查表
序号检查内容
1是否采用标准盘、箱
2盘、箱安装是否牢固
3盘、箱能否防雨，并且不是木质的
4箱体和门是否完好，无变形现象
5盘、箱附近是否没有易燃、易爆物
6盘、箱前后通道是否畅通
7是否设用电安全警告标志
8盘、箱是否作重复接地
9盘、箱内是否有专用的保护接零和重复接地的端子排
10接地线是否是压接牢固，并统一明显
11引出线的接零线是在接零和重复接地的端子排上，并压接牢固
12进出线是否从箱的下面或侧面
13接线端子是否有完好
14盘、箱内安装的电气设备接触是否完好、可靠
15端子和开关桩头是否烧蚀现象16盘、箱面上是否有裸露的带电部分
17开关、插座是否完整，无缺件现象
18闸刀开关熔丝是否相配，并符合规定
19开关是否张贴用电负荷标签
20接线是否规范，线头是否有过长现象
21分路是否做到一机一闸
22引出线是否是软橡胶线
23流动配电箱与电源的距离是否不大于40米
24流动配电箱与用电设备是否不大于5米
说明：1配电箱检查时用此表检查的内容逐项进行。

2检查中发现的问题和处理情况填写在用电设施检查记录表。

电气安全检查表组织人检查时间年月日检查人员计划每月至少检查一次目的对变配电、电气设备、临时用电管理中可能存在的隐患、有害危险因素、缺陷等进行排查，查找不安全因素和不安全行为，制定整改措施，消除或控制隐患和危险因素，确保安全。

序号检查项目检查标准检查方法检查评价符合不符合及主要问题1电气作业相关制度、操作规程齐全，并认真执行，有系统模拟图并与实际相符。

落实好检修规程、运行规程、试验规程、安全作业规程、事故处理规程。

做好检修记录、运行记录、试验记录、事故记录、设备缺陷记录。

持证上岗，各项作业都要严格落实安全措施，并将安全责任制落实到人。

检查制度和记录员工应掌握本岗位安全技能。

现场提问2配电室配电室，密闭、防火、防爆、防雨、防汛、防小动物、防雷符合标准要求；照明设置及线路等规范合理。

各类保护装置的完整性、可靠性、接地装置符合标准要求；各种保护接地、接零正确可靠、合格。

电气安全用具和灭火器材合格并配备齐全。

配电柜防护符合安全要求；直流电源及保护装置定期试验。

配电柜安装按标准进行设查看现场置和安装。

3电气设备电气设备运行中的电压、电流、温度指示正常，无违反标准现象。

电气设备完好情况：包括标识清楚，年度绝缘预防性试验情况，主要设备的绝缘试验报告，缺陷和处理意见档案。

电气设备安全附件及防护装置可靠。

充油设备油位正常，无漏油；瓷绝缘部位无裂痕放电等；定期检查清扫维护。

临时设备、临时线路有明确的安装要求和安全注意事项。

查看现场4防护用具值班电工按规定穿绝缘鞋值班操作；各值班配电室内配备绝缘靴、绝缘手套及其它安全防护用品；绝缘靴、绝缘手套等按规定进行定期耐压试验且有合格记录。

查看现场5工作现场工作现场电源线接线规范，电线合格，设备接地牢靠；配电箱安装规范，有防雨设施，接地，有标示牌；控制柜箱、配电箱内无打火、发热现象，定期维护检查。

手持电动工具定期绝缘测试并加装漏电保护器；按一机一开一保护方式接线。

施工现场电工有特殊作业操作证。
