弱电管道施工方法详解

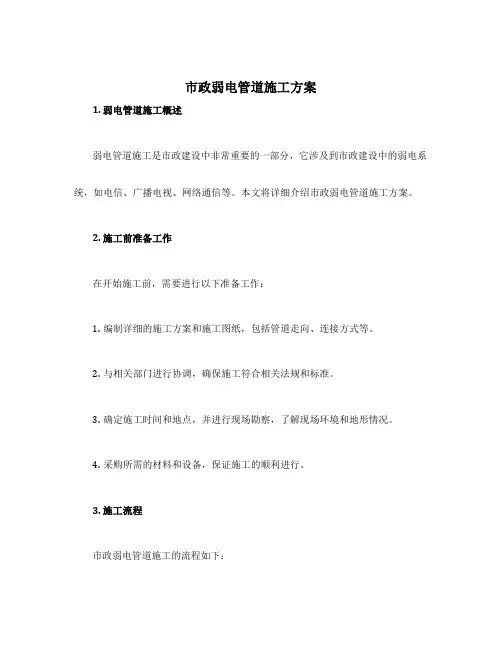

市政弱电管道施工方案1. 弱电管道施工概述弱电管道施工是市政建设中非常重要的一部分，它涉及到市政建设中的弱电系统，如电信、广播电视、网络通信等。

本文将详细介绍市政弱电管道施工方案。

2. 施工前准备工作在开始施工前，需要进行以下准备工作：1.编制详细的施工方案和施工图纸，包括管道走向、连接方式等。

2.与相关部门进行协调，确保施工符合相关法规和标准。

3.确定施工时间和地点，并进行现场勘察，了解现场环境和地形情况。

4.采购所需的材料和设备，保证施工的顺利进行。

3. 施工流程市政弱电管道施工的流程如下：1.开挖：根据施工图纸确定需要开挖的地点和深度，使用挖掘机进行开挖。

2.敷设管道：根据弱电管道走向，在开挖好的沟槽中敷设管道，并保持管道的平整。

3.连接管道：使用合适的连接件将管道进行连接，确保连接牢固。

4.安装设备：根据需要，在管道上安装设备，如接头、分线盒等。

5.测试与调试：完成管道安装后，进行弱电管道的测试和调试，确保管道正常工作。

6.管道保护：在管道安装完成后，采取相应的措施进行管道保护，防止外界因素对管道的损害。

7.清理与完工：施工结束后，及时清理现场垃圾和杂物，确保工地整洁。

4. 施工注意事项在市政弱电管道施工过程中，需要注意以下事项：1.施工现场应设立警示标志，确保施工区域安全。

2.施工过程中需要严格按照施工方案和图纸进行施工，不得擅自修改。

3.管道敷设要求平整，不得出现明显的弯折和变形。

4.连接件的选择要符合相关标准，保证连接的牢固性和可靠性。

5.在弱电管道测试和调试时，要严格遵守相关规定，确保测试结果准确。

6.施工完成后，要及时对现场进行清理，确保工地整洁，避免对周围环境造成影响。

5. 施工验收标准市政弱电管道施工完成后，需要进行验收。

验收标准如下：1.管道敷设是否平整、牢固；2.管道连接是否牢靠；3.弱电管道的测试结果是否符合相关要求；4.施工现场是否清理整洁。

6. 施工安全措施在市政弱电管道施工过程中，需要采取以下安全措施：1.确保施工现场的安全，设置警示标志，并与周边交通进行协调，避免发生交通事故。

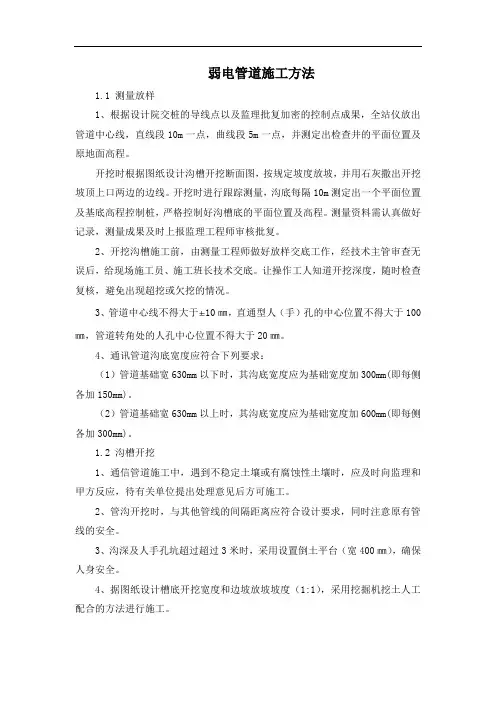

弱电管道施工方法1.1 测量放样1、根据设计院交桩的导线点以及监理批复加密的控制点成果，全站仪放出管道中心线，直线段10m一点，曲线段5m一点，并测定出检查井的平面位置及原地面高程。

开挖时根据图纸设计沟槽开挖断面图，按规定坡度放坡，并用石灰撒出开挖坡顶上口两边的边线。

开挖时进行跟踪测量，沟底每隔10m测定出一个平面位置及基底高程控制桩，严格控制好沟槽底的平面位置及高程。

测量资料需认真做好记录，测量成果及时上报监理工程师审核批复。

2、开挖沟槽施工前，由测量工程师做好放样交底工作，经技术主管审查无误后，给现场施工员、施工班长技术交底。

让操作工人知道开挖深度，随时检查复核，避免出现超挖或欠挖的情况。

3、管道中心线不得大于±10㎜，直通型人（手）孔的中心位置不得大于100㎜，管道转角处的人孔中心位置不得大于20㎜。

4、通讯管道沟底宽度应符合下列要求：（1）管道基础宽630mm以下时，其沟底宽度应为基础宽度加300mm(即每侧各加150mm)。

（2）管道基础宽630mm以上时，其沟底宽度应为基础宽度加600mm(即每侧各加300mm)。

1.2 沟槽开挖1、通信管道施工中，遇到不稳定土壤或有腐蚀性土壤时，应及时向监理和甲方反应，待有关单位提出处理意见后方可施工。

2、管沟开挖时，与其他管线的间隔距离应符合设计要求，同时注意原有管线的安全。

3、沟深及人手孔坑超过超过3米时，采用设置倒土平台（宽400㎜），确保人身安全。

4、据图纸设计槽底开挖宽度和边坡放坡坡度（1:1），采用挖掘机挖土人工配合的方法进行施工。

5、机械开挖时严格控制标高，为防止超挖或扰动槽底原土，槽底应留10㎝厚的土层暂时不挖，由人工清理挖至标高。

6、沟槽开挖在确保一侧堆土满足规定的同时，堆土坡角距槽口上缘距离大于0.8m,堆土高度不超过1.5m。

7、挖掘不需要支护土板的人（手）孔坑，其坑的平面形状应与形状相同，坑的侧壁与孔外侧间距不应小于0.4m。

弱电管道施工方案弱电管道施工方案是指在建筑施工过程中，针对弱电设备、弱电线路的安装和接入进行的管道敷设、布线等工程，旨在满足日常使用的综合布线需求。

以下是对弱电管道施工的方案描述。

一、施工前准备工作：1. 确认施工区域以及弱电线路的布置方案，与设计人员进行沟通，确保施工方案的合理性和可行性。

2. 检查施工场地的准备情况，包括土建工程的基础、地面平整度等。

必要时进行清理和加固。

3. 准备施工所需的材料、工具、设备等，并进行检查和清点，确保施工进行的顺利性。

4. 制定施工计划，明确施工的时间节点和执行方式。

二、弱电管道敷设：1. 根据设计方案，确定弱电管道的走向和布置方式，包括水平敷设、立管敷设等。

根据实际情况进行选择。

2. 进行地面开挖，确定管道的埋设深度和位置。

根据施工图纸的要求进行。

3. 安装管道支架，确保管道的平整性和稳固性。

根据施工图纸的要求进行选择和安装。

4. 进行管道的敷设，注意管道的横向和纵向的斜度，确保管道畅通无阻。

在管道连接处进行严密的密封，防止水分渗透。

5. 进行弱电线缆的敷设，注意线缆的铺设方式和间距。

根据设计方案进行线缆的敷设。

6. 完成管道敷设后，对管道进行检查和测试，确保管道的质量和安全性。

三、弱电管道布线：1. 根据设计方案确定弱电线路的布线方式和位置。

2. 安装弱电箱和分支箱，确保电源的分配和接入。

3. 进行弱电线路的布线，根据设计方案进行布线。

4. 进行弱电线路的连接和接入，注意线缆的固定和接地。

四、施工后工作：1. 完成施工后，对弱电管道进行清理和整理，确保管道的整洁和美观。

2. 进行管道的验收和测试，确保管道和线路的质量和安全性。

3. 进行资料的整理和归档，包括管道和线路的图纸、施工记录等。

综上所述，弱电管道施工方案主要包括施工前准备、弱电管道敷设、管道布线以及施工后工作。

通过合理的施工方案和施工过程的控制，可以确保弱电管道工程的顺利进行，满足弱电设备的安装和接入需求。

本项目为某集团总部大厦弱电管道施工项目，主要涉及室内、室外管网的建设。

根据项目需求，本方案将详细阐述弱电管道施工的规划、设计、材料选择、施工工艺、质量控制等方面。

二、施工准备1. 材料准备：根据设计要求，准备热镀锌钢管、桥架、线缆、手孔井、支吊架、接线盒等材料。

2. 工具准备：准备电锯、扳手、冲击钻、切割机、水平尺、卷尺、线缆剥皮器等工具。

3. 人员准备：组织具备相关资质的施工人员，进行技术交底，明确施工要求。

三、施工工艺1. 室外线路敷设（1）根据设计图纸，确定线路走向，规划管道路径。

（2）采用热镀锌钢管敷设，管道规格详见总平图。

（3）管道敷设应遵循《通信管道工程施工及验收技术规范》等相关要求。

（4）为避免光纤弯曲，在转弯处采用电缆手孔井过渡。

2. 室内线路敷设（1）根据设计图纸，确定线路走向，规划桥架路径。

（2）采用桥架敷设，桥架规格详见设计图纸。

（3）桥架安装应符合《高层民用建筑设计防火规范》等相关要求。

（4）桥架配线前应消除槽内的污物和积水。

3. 管道连接（1）管道连接应牢固、平整，采用焊接或法兰连接。

（2）管道连接处应进行防腐处理。

4. 线缆敷设（1）线缆敷设应平直、整齐，不得产生扭绞、打圈等现象。

（2）缆线在布放前两端应贴有标签，以表明起始和终端。

（3）缆线布放应符合设计要求，避免挤压和损伤。

四、质量控制1. 材料质量：确保所有材料符合国家相关标准和规范要求。

2. 施工质量：严格按照施工工艺进行施工，确保管道敷设、桥架安装、线缆敷设等环节符合设计要求。

3. 安全质量：施工现场应设置安全警示标志，确保施工人员的人身安全。

4. 环境保护：施工过程中应做好环境保护工作，减少对周边环境的影响。

五、施工进度根据工程量及施工条件，制定合理的施工进度计划，确保工程按时完成。

六、施工验收1. 施工过程中，定期进行自检，确保施工质量。

2. 工程完成后，组织相关人员进行验收，确保工程质量符合设计要求。

3. 验收合格后，办理移交手续。

室外管道的安装方法1、定位根据施工图确定始端到终端位置，沿图纸标定水平走向，并标识出手孔井位置。

2、开挖1）管道埋深（单位：m ，无设计要求时，以下表为准）：※现场环境达不到要求时，应采用混凝土包封或钢管保护。

2）基础中心线应满足设计要求，左右或高程误差不超过±10mm。

3）管道基础63cm以下宽时，其沟底宽度应为管道基础宽度每侧各加15cm。

4）管道直埋敷设时，应该设置手井，手井之间开挖直线距离不超过120m，具体实施参照设计要求（园区内实施一般30-50m）。

3、垫层1）挖好沟槽后应夯实、找平沟底，沟底应回填50mm细砂或细土。

2）沟道挖成后，凡遇被水冲泡的，必须重新进行人工地基处理，否则严禁进行下一道工序的施工。

4、管道敷设（含包封）1）可采用塑料管（硬质单孔实壁管、半硬质单孔双壁波纹管、多孔塑料管、塑料合金复合型管等）、厚壁钢管、无缝钢管和钢塑复合管等。

其中热浸锁锌钢导管壁厚不小于2.0mm ，塑料导管采用中型机械应力及以上刚性导管。

2）跨车道采用钢管预埋；3）塑料管之间的连接宜采用套筒式连接、承插式连接，两种方式均应安放防水胶圈，塑管的承接部分要涂PVC粘合剂、涂抹长度为承接口的三分之二；4）塑料管的切割应采用裁管刀，管口断面应垂直管中心，断面平直无毛刺；钢管续接采用焊口套接。

5）多管敷设时，接口宜错开排列，错开距离不宜小于300mm。

6）塑料管标识、有缝钢管的管缝位置向上。

7）多管排列时，大口径管在下，小口径管在上；，单孔管之间保留10-20 mm 空隙，所有空隙应用M10水泥砂浆分层填实。

8）以下管道接头需要做包封处理：塑管管道埋深达不到规范要求或与地下管线交越净距达不到标准要求；过路管道或者有承重要求的地面下的管道（水泥包封或钢管护套处理）；管道靠近手井或建筑物应做不小2m包封、管接头宜做包封处理；5、手井施工1）管道拐弯处、道路的交叉路口、坡度较大的转折处、跨越桥梁的两端处、设有室外线缆交接箱处、建筑物引入处、采用特殊方式穿越道路的两端等部位，宜设置手井；2）在建手井基础时，要采取防止漏水、渗水的措施；在砌墙体时，里、外都要按要求抹一定厚度均水泥墙面。

弱电管道安装工程施工规范一、施工准备1.1 材料准备：根据设计要求，准备所需的弱电线缆、PVC管、镀锌铁管、线槽、接头、连接器等材料。

1.2 工具准备：准备切割机、电钻、锤子、螺丝刀、线钳、万用表等施工工具。

1.3 人员准备：组织具备相关专业技能和经验的施工人员，进行技术培训和安全教育。

1.4 技术准备：熟悉施工图纸和设计要求，明确施工工艺和流程，制定施工方案和安全措施。

二、施工工艺与流程2.1 弹线定位：根据设计图纸和实际需求，确定弱电管道的走向和位置，用墨线弹在地上或墙上，作为施工参考。

2.2 开槽施工：根据弹线定位，使用电钻和锤子沿墨线开凿线槽，线槽宽度应满足线管的敷设需求，深度宜为线管直径的1.5倍。

2.3 管路敷设：2.3.1 PVC管敷设：将PVC管放入线槽内，管口应使用专用接头连接，接头应牢固、密封。

管路弯曲处应使用弯曲弹簧固定，管路应平整、顺直。

2.3.2 镀锌铁管敷设：镀锌铁管敷设应符合设计要求，管路应平整、顺直，管口应使用专用接头连接，接头应牢固、密封。

管路弯曲处应使用弯头连接，弯头应符合设计要求。

2.4 线缆敷设：2.4.1 线缆分类：根据设计要求，将弱电线缆分类敷设，如电视信号线、电话线、网线等。

2.4.2 线缆牵引：线缆敷设应从弱电箱开始，依次经过线管、线槽，牵引过程中应避免线缆受损。

线缆敷设应整齐、排列有序，不宜交叉、缠绕。

2.4.3 线缆接头：线缆接头应采用专用接头，接头应牢固、密封，接头部位应进行绝缘处理。

2.5 验收：施工完成后，进行验收，检查弱电管道安装是否符合设计要求和施工规范，线缆敷设是否整齐、通畅，接头是否牢固、密封。

三、施工质量要求3.1 弱电管道安装应符合设计要求和施工规范，管路应平整、顺直，管口应牢固、密封。

3.2 线缆敷设应整齐、通畅，不宜交叉、缠绕，接头应牢固、密封，绝缘应良好。

3.3 施工过程中，应避免损坏原有建筑物结构，不得破坏墙体内的钢筋。

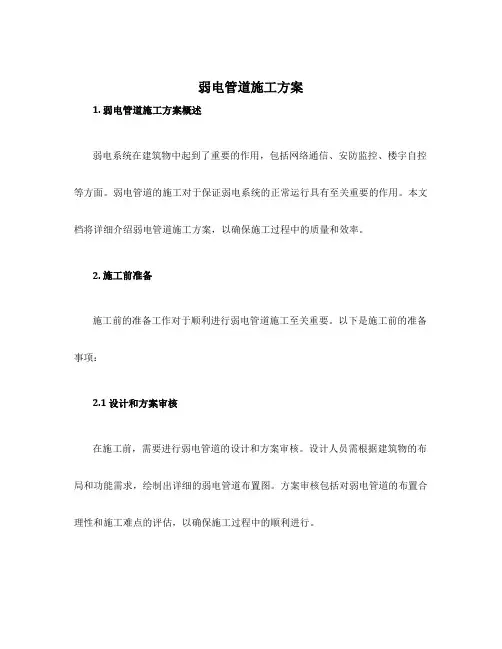

弱电管道施工方案1. 弱电管道施工方案概述弱电系统在建筑物中起到了重要的作用，包括网络通信、安防监控、楼宇自控等方面。

弱电管道的施工对于保证弱电系统的正常运行具有至关重要的作用。

本文档将详细介绍弱电管道施工方案，以确保施工过程中的质量和效率。

2. 施工前准备施工前的准备工作对于顺利进行弱电管道施工至关重要。

以下是施工前的准备事项：2.1 设计和方案审核在施工前，需要进行弱电管道的设计和方案审核。

设计人员需根据建筑物的布局和功能需求，绘制出详细的弱电管道布置图。

方案审核包括对弱电管道的布置合理性和施工难点的评估，以确保施工过程中的顺利进行。

2.2 材料和设备准备施工前需准备好所需的材料和设备。

包括弱电管道、电缆、电线、接头等，以及施工所需的工具和机械设备。

所有材料和设备应当符合国家的相关标准和规定。

2.3 安全和环保措施施工前需对施工现场进行安全和环保的评估，并采取相应的措施。

包括设置警示标识、配备必要的防护设施、合理妥善处理施工废弃物等。

3. 施工流程弱电管道的施工流程较为复杂，需分为准备工作、布线、安装和测试等阶段。

以下是具体的施工流程：3.1 弱电管道准备在施工现场，首先需对弱电管道进行准备工作。

包括开挖弱电管道的沟槽、清理沟槽内的杂物，确保沟槽干燥、平整，并保持一定的坡度，以便排水。

3.2 弱电管道布线在沟槽中铺设弱电管道，并根据设计图纸的要求进行固定。

布线时需注意管道的走向、弯曲处的半径，以确保线缆的顺畅布置。

3.3 弱电管道安装安装完成弱电管道后，开始进行弱电系统的设备安装。

包括将电缆、电线等设备连接到弱电管道中，并进行正确的接线和固定，以确保设备的可靠性和稳定性。

3.4 弱电系统测试安装完成后，对弱电系统进行必要的测试和调试。

包括测试电缆的通断性、测试信号传输的稳定性和可靠性等。

测试结果应满足设计要求，并进行记录。

4. 施工要点和注意事项弱电管道施工过程中需注意以下要点和事项：4.1 施工质量控制施工过程中，需注重施工质量的控制。

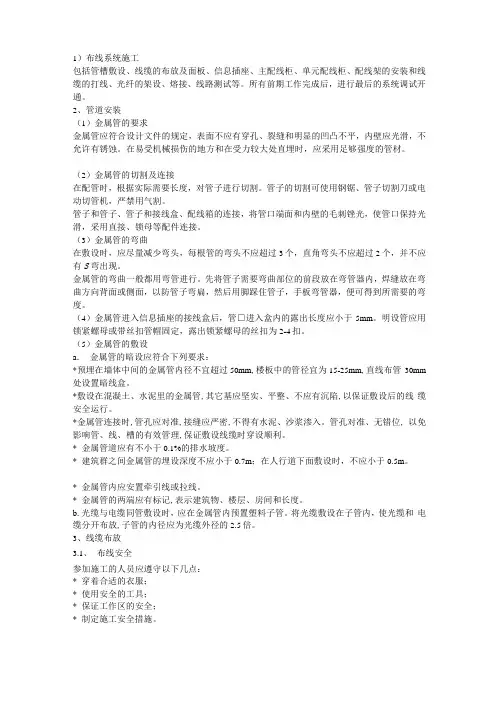

1）布线系统施工包括管槽敷设、线缆的布放及面板、信息插座、主配线柜、单元配线柜、配线架的安装和线缆的打线、光纤的架设、熔接、线路测试等。

所有前期工作完成后，进行最后的系统调试开通。

2、管道安装（1）金属管的要求金属管应符合设计文件的规定，表面不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。

在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。

（2）金属管的切割及连接在配管时，根据实际需要长度，对管子进行切割。

管子的切割可使用钢锯、管子切割刀或电动切管机，严禁用气割。

管子和管子、管子和接线盒、配线箱的连接，将管口端面和内壁的毛刺锉光，使管口保持光滑，采用直接、锁母等配件连接。

（3）金属管的弯曲在敷设时，应尽量减少弯头，每根管的弯头不应超过3个，直角弯头不应超过2个，并不应有S弯出现。

金属管的弯曲一般都用弯管进行。

先将管子需要弯曲部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住管子，手板弯管器，便可得到所需要的弯度。

（4）金属管进入信息插座的接线盒后，管□进入盒内的露出长度应小于5mm。

明设管应用锁紧螺母或带丝扣管帽固定，露出锁紧螺母的丝扣为2-4扣。

（5）金属管的敷设a．金属管的暗设应符合下列要求：*预埋在墙体中间的金属管内径不宜超过50mm,楼板中的管径宜为15-25mm,直线布管30mm 处设置暗线盒。

*敷设在混凝土、水泥里的金属管,其它基应坚实、平整、不应有沉陷,以保证敷设后的线缆安全运行。

*金属管连接时,管孔应对准,接缝应严密,不得有水泥、沙浆渗入。

管孔对准、无错位, 以免影响管、线、槽的有效管理,保证敷设线缆时穿设顺利。

*金属管道应有不小于0.1%的排水坡度。

*建筑群之间金属管的埋设深度不应小于0.7m；在人行道下面敷设时，不应小于0.5m。

*金属管内应安置牵引线或拉线。

*金属管的两端应有标记,表示建筑物、楼层、房间和长度。

b.光缆与电缆同管敷设时，应在金属管内预置塑料子管。

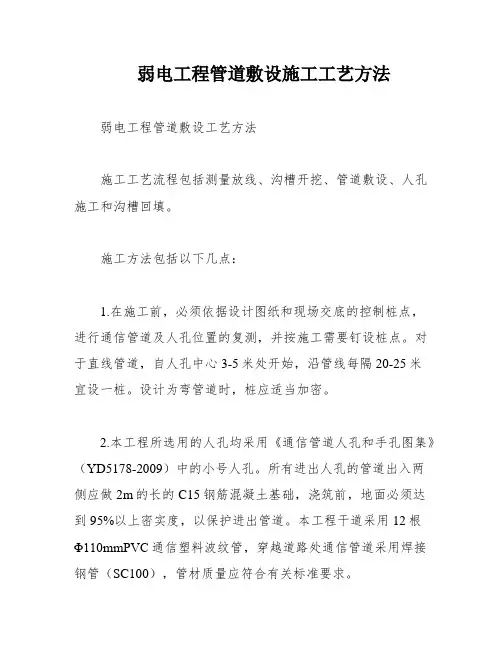

弱电工程管道敷设施工工艺方法
弱电工程管道敷设工艺方法
施工工艺流程包括测量放线、沟槽开挖、管道敷设、人孔施工和沟槽回填。

施工方法包括以下几点：
1.在施工前，必须依据设计图纸和现场交底的控制桩点，
进行通信管道及人孔位置的复测，并按施工需要钉设桩点。

对于直线管道，自人孔中心3-5米处开始，沿管线每隔20-25米
宜设一桩。

设计为弯管道时，桩应适当加密。

2.本工程所选用的人孔均采用《通信管道人孔和手孔图集》（YD5178-2009）中的小号人孔。

所有进出人孔的管道出入两
侧应做2m的长的C15钢筋混凝土基础，浇筑前，地面必须达
到95%以上密实度，以保护进出管道。

本工程干道采用12根
Φ110mmPVC通信塑料波纹管，穿越道路处通信管道采用焊接钢管（SC100），管材质量应符合有关标准要求。

3.管道采用承插连接方式，管道的承口方向与坡降方向一致。

为保证管道质量，通信管道施工时必须保证道路达到密实度后再重新开挖，按图布管，管道空隙必须用净中砂填实，管道每隔3m用铁丝捆绑一次。

4.通信管道与其他专业管道交叉达不到规范要求的垂直净距时，应在交叉点左右用C15混凝土做1m的包封，包封厚度为8cm。

越过电力管道底的通信管道应在电力管道施工时先行施工。

横穿道路的通信管道，若处于其他专业管道之下，应配合道路及其他管道同时施工。

5.所有人孔四壁的内外墙均用1:2.5的水泥砂浆抹面，抹面内后15mm，外厚20mm，四壁与基础及上覆（指预制吊装件），凡结合部的内外角应用1:2.5的水泥砂浆抹八字角。

6.直线路段每隔150-300m设置过路通信管道。

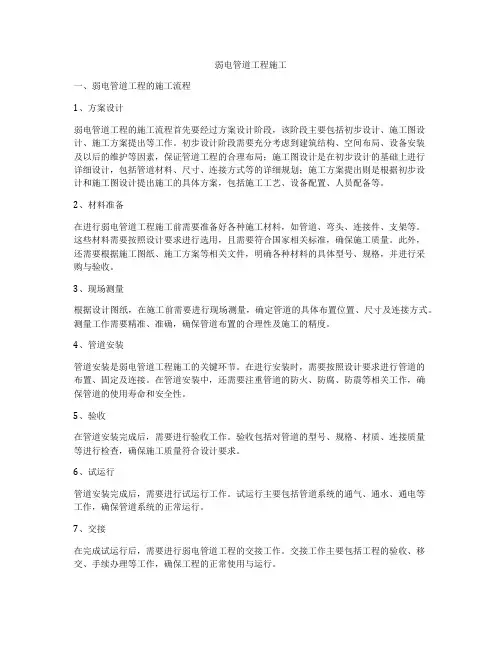

弱电管道工程施工一、弱电管道工程的施工流程1、方案设计弱电管道工程的施工流程首先要经过方案设计阶段，该阶段主要包括初步设计、施工图设计、施工方案提出等工作。

初步设计阶段需要充分考虑到建筑结构、空间布局、设备安装及以后的维护等因素，保证管道工程的合理布局；施工图设计是在初步设计的基础上进行详细设计，包括管道材料、尺寸、连接方式等的详细规划；施工方案提出则是根据初步设计和施工图设计提出施工的具体方案，包括施工工艺、设备配置、人员配备等。

2、材料准备在进行弱电管道工程施工前需要准备好各种施工材料，如管道、弯头、连接件、支架等。

这些材料需要按照设计要求进行选用，且需要符合国家相关标准，确保施工质量。

此外，还需要根据施工图纸、施工方案等相关文件，明确各种材料的具体型号、规格，并进行采购与验收。

3、现场测量根据设计图纸，在施工前需要进行现场测量，确定管道的具体布置位置、尺寸及连接方式。

测量工作需要精准、准确，确保管道布置的合理性及施工的精度。

4、管道安装管道安装是弱电管道工程施工的关键环节。

在进行安装时，需要按照设计要求进行管道的布置、固定及连接。

在管道安装中，还需要注重管道的防火、防腐、防震等相关工作，确保管道的使用寿命和安全性。

5、验收在管道安装完成后，需要进行验收工作。

验收包括对管道的型号、规格、材质、连接质量等进行检查，确保施工质量符合设计要求。

6、试运行管道安装完成后，需要进行试运行工作。

试运行主要包括管道系统的通气、通水、通电等工作，确保管道系统的正常运行。

7、交接在完成试运行后，需要进行弱电管道工程的交接工作。

交接工作主要包括工程的验收、移交、手续办理等工作，确保工程的正常使用与运行。

二、弱电管道工程施工注意事项1、安全施工在进行弱电管道工程施工时，首先要保证施工安全。

施工中需严格执行相关安全操作规程，确保施工人员的安全，避免发生事故。

2、精细施工弱电管道工程的施工需要精细、细致。

在进行管道安装时，需要确保尺寸准确、位置合理、连接牢固，并且需注意管道的整齐、美观。

弱电系统线管的敷设
1．视不同场合不同用途，选用镀锌管线管和PVC作线缆护套，室外裸露和及天面部分，均采用PVC管作线管。

镀锌管参照如下方法施工。

2．金属管的加工要求：
金属管应符合设计文件的规定，表面不应有穿孔，裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。

现场加工应符合下列要求：
为了防止在穿电缆时划伤电缆，管口应无刺和锐棱角。

为了减少直理管在沉陷时管口处对电缆的剪切力，金属管口宜做成喇叭形。

金属管在弯制后，不应有裂缝和明显的凹瘪现象。

若弯曲程度过大，将减少线管的有效直径，造成穿线困难。

金属管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。

镀锌管锌层剥落处应涂防腐漆，以增加使用寿命。

3．金属管弯曲
在敷设金属线管时应尽量减少弯头，每根金属管的弯头不宜超过3个，直角弯头不应超过2个，并不应有S弯出现，对于截面较大的电缆不允许有弯头，可采用内径较大的管子或增设拉线盒。

弯曲半径应符合下列要求：
明配管时，一般不小于管外径的6倍；只有一个弯时，可不小于管外径的4倍；整排钢管在转弯处，宜弯成同心圆形状。

明配管时，一般不小于管外径的6倍，敷设于地下或混凝土楼板内时，应不小于管外径的10倍。

市政弱电管道施工方案市政弱电管道施工方案一、施工范围本次施工范围为市政弱电管道的铺设和连接，包括布线、管道敷设、连接和接地等工作。

二、施工步骤1. 前期准备：施工前，需对施工地点进行勘测并制定详细的施工方案。

同时，需准备好所需的施工机械设备、工具和材料。

2. 布线：根据施工方案，将弱电管道的布线路径进行规划，在地面进行引线，并确定好管道的走向和施工起点。

3. 工程准备：根据布线的结果，对施工地点进行挖掘，并清除施工区域内的杂物和障碍物。

4. 管道敷设：根据布线路径，在挖掘好的地面上进行管道敷设。

安装管道时，需保持管道的平整，不得出现弯曲和断裂。

5. 连接：管道敷设完毕后，进行连接工作。

根据施工方案，进行管道的接口连接，同时进行电线的引入和固定工作。

6. 接地：完成连接后，对弱电管道进行接地处理。

根据电力设计要求，选择良好的接地点，并进行接地电阻的测试。

确保弱电管道的接地质量符合要求。

7. 验收：施工完成后，进行弱电管道的验收工作。

验收包括外观检查、线路接地测试和设备运行测试等内容。

确保管道的质量和安全性能达到规定标准。

三、施工注意事项1. 施工期间需注意安全，施工人员需统一佩戴安全帽、防护服和防滑鞋，严禁乱扔施工材料和工具。

2. 施工现场需设置警示标志，确保施工区域的安全，避免非施工人员进入施工区域。

3. 施工人员需按照施工方案的要求进行操作，严禁擅自更改施工方案。

4. 施工材料的选择要符合电力设计要求，并保证质量可靠。

5. 弱电管道的接地要求严格，需按照设计要求选择合适的接地点，并确保接地电阻符合标准。

6. 施工完成后，需进行验收工作，确保弱电管道的质量达到规定要求。

以上是市政弱电管道施工方案的内容，通过合理的施工流程和注意事项，可以确保弱电管道的安全性和质量，为城市的弱电设施提供良好的支持和保障。

室外弱电管道施工方案1. 引言室外弱电管道施工是建筑中不可或缺的一项工程。

它涉及到电力、通信、安防等多个领域的设备和线缆的敷设与连接。

本文档将详细介绍室外弱电管道施工的方案。

2. 施工准备工作在进行室外弱电管道施工之前，需要进行以下准备工作：•确定施工区域的地质情况和管线走向，以便合理规划管道的敷设路径。

•获取相关的施工许可证和工程图纸，确保施工符合相关规范和设计要求。

•召集专业施工团队进行工作安排，并确保施工人员具备相关技能和资质。

3. 管道敷设方案3.1 管道选择选择合适的管道材料是室外弱电管道施工的重要环节。

根据具体的需求和场景，可以选择以下几种常用的管道材料：•PVC管道：适用于一般的电力和通讯线缆敷设。

•PE管道：适用于需要耐腐蚀和抗紫外线的场景，如地下、水上等环境。

•HDPE管道：适用于大型工程和长距离输送要求，具有较高的承压能力和耐化学腐蚀性。

3.2 管道敷设方式在室外弱电管道施工过程中，常见的管道敷设方式有以下几种：•埋地敷设：适用于地面上的管道敷设，可以避免管道暴露在外界环境中，保护线缆免受损坏。

•悬挂敷设：适用于跨越道路、河流等障碍物的场景，可以节约空间并方便维护。

•防护套管敷设：适用于特殊环境的管道敷设，如地下或水下敷设，能提供更好的保护和隔离效果。

3.3 管道连接和固定在管道敷设完成后，需要进行管道的连接和固定，以确保线缆的正常传输和使用。

常见的管道连接方式有以下几种：•管螺纹连接：适用于较小直径的管道连接，可以使用螺纹接头和密封胶来连接。

•管焊接连接：适用于较大直径和高压的管道连接，可以使用热熔焊机进行焊接。

•管夹连接：适用于临时管道连接，如需要拆卸或调整的情况。

为了确保管道的稳定和安全，还需要进行管道的固定。

可以采取以下措施：•使用管夹或支架固定管道，避免管道晃动和变形。

•根据设计要求进行管道内外的防腐处理，延长管道的使用寿命。

4. 施工安全和质量控制在室外弱电管道施工过程中，安全和质量控制是至关重要的。

弱电管线施工方案1. 引言弱电系统是指在建筑物中用于传输低电压、低电流信号的电缆和设备。

弱电管线施工方案是保证弱电系统正常运行的关键步骤。

本文将介绍弱电管线施工方案的相关内容，包括施工前的准备工作、施工过程中的注意事项以及施工后的测试验收。

2. 施工前准备在进行弱电管线施工前，需要进行以下准备工作：2.1 设计方案审查施工前应仔细审查弱电系统的设计方案，并与设计单位进行沟通，确保理解设计意图、规格和要求。

2.2 材料准备准备好符合规格要求的弱电管线所需的电缆、插座、连接器等材料，并对材料进行检查和验收，确保其质量合格。

2.3 现场勘察在施工前应对施工现场进行勘察，了解场地的结构、布线环境和现有设备，确保施工能够顺利进行。

2.4 施工计划制定根据设计方案和勘察结果，制定详细的施工计划，包括施工序列、时间安排和质量控制等内容。

3. 施工过程中的注意事项在进行弱电管线的施工过程中，需要注意以下事项，以确保施工质量和安全性：3.1 施工人员培训施工人员应接受相关培训，了解弱电系统的工作原理、施工规范和安全要求，确保施工操作符合标准。

3.2 线路布置在进行弱电管线的布置时，应避免与强电线路相互干扰。

弱电线路应尽量避开强磁场、高温和湿度等环境，以保证信号传输的稳定性。

3.3 连接器安装连接器是弱电管线中重要的组成部分，其安装质量直接影响到整个系统的性能。

在安装连接器时，应按照要求进行操作，保证接触良好、紧固可靠。

3.4 绝缘保护为了防止弱电线路受到外界电磁干扰或损坏，应对电缆进行绝缘保护。

可以使用绝缘套管、绝缘胶带等材料进行包覆和固定。

3.5 标识和标注在施工过程中，应对弱电管线进行标识和标注，包括线路编号、设备名称等信息，以便于日后的维护和管理。

4. 施工后测试验收在弱电管线施工完成后，需要进行测试和验收，以确认系统的正常运行和达到设计要求：4.1 线路测试对弱电线路进行测试，包括电阻、绝缘电阻和传输性能等方面的检测，确保线路质量符合要求。

弱电管道施工方法介绍01测量放样1.1▼根据设计院提供小蓝大道道路改造工程弱电管网工程设计图及管线探测成果报告资料，利用全站仪，根据设计院交付的导线点及监理批复加密的控制点成果，将管线中线、标高测量放样，并用木桩做好标识，做好保护。

1.2▼沟槽开挖施工前，由测量工程师做好放样交底工作，经技术主管审查无误后，给现场施工员、施工班组长技术交底。

让操作工人都能知道开挖深度，随时检查复核，避免出现超挖或欠挖的情况。

02沟槽开挖2.1▼开挖沟槽采用机械开挖人工配合的方式进行。

对杂填土、垃圾土弃离现场。

2.2▼沟槽开挖和检查井扩槽挖土中，先用机械开挖沟槽再人工修整边坡。

2.3▼沟槽开挖宽度、槽底深度依据设计图纸设计线管的数量一次挖成。

03管道敷设3.1▼沟槽开挖至设计高程后人工捡平夯实直至满足设计及规范要求，再浇筑80mm厚C15管道基础混凝土。

3.2▼待基础混凝土达到设计强度的70%后开始进行管道敷设。

为了保证管孔排列整齐，间隔均匀，塑料管应每隔一定距离（3cm左右）采用框架或间隔架固定，两行管之间的竖缝填充M10号水泥砂浆，其饱满程度不低于90%。

管道敷设断面图3.3▼直线管道允许段长一般限制在120米以内，弯曲管道段长应相应缩短，管道弯曲的曲率半径一般不宜小于20米，曲线部分所夹圆心角不应大于90度，且在一段弯曲管道内不应有反向弯曲。

3.4▼管道埋深及坡度：普通地段管道埋置深度满足设计要去。

管道顶至路面的最小埋置深度符合下表要求：管道敷设应有一定的坡度，以利渗入管道内的地下水流向人（手）孔，管道坡度应为3%~4%，不得小于2.5%。

管道包封：塑料管道采用150#混凝土全包封，包封尺寸为8cm。

3.6▼管道进入手孔内壁时均应做成喇叭口形状。

3.7▼同一手孔方向管道高度尽量一致。

人（手）孔内各面管道窗的差距也不应超过50cm。

04人（手）孔4.1▼人（手）孔一般规定：砖、混凝土砌块砌体墙面应平整、美观，不应出现竖向通缝。

弱电管路施工方案实施背景：随着科技的进步和社会的发展，弱电设备在建筑物中的应用越来越广泛。

弱电设备的安装和布线工作对于建筑物的正常运行和管理具有重要意义。

因此，弱电管路施工方案的制定和实施成为必要的工作。

工作原理：弱电管路施工方案的工作原理是根据建筑物的布局和弱电设备的需求，进行管路布线和设备安装。

根据设计图纸，确定弱电管路的走向和连接方式，然后进行管道敷设和设备安装。

最后进行测试和调试，确保弱电系统的正常运行。

实施计划步骤：1.制定施工计划：根据建筑物的结构和设计要求，制定弱电管路施工计划，确定施工的时间和地点。

2.布线设计：根据建筑物的布局和弱电设备的需求，进行弱电管路的布线设计，确定管道的走向和连接方式。

3.管道敷设：根据布线设计，进行弱电管道的敷设工作，包括管道的铺设、固定和接头的安装。

4.设备安装：根据设计要求，进行弱电设备的安装工作，包括设备的固定、连接和调试。

5.测试和调试：对已安装的弱电管路和设备进行测试和调试，确保系统的正常运行。

6.完成验收：对已完成的弱电管路施工进行验收，确保施工质量符合要求。

适用范围：弱电管路施工方案适用于各种建筑物，包括住宅、商业楼、办公楼、工厂等。

无论是新建建筑物还是旧建筑物的改造，都需要进行弱电管路的施工。

创新要点：1.使用先进的布线技术：采用先进的布线技术，如光纤布线和无线传输技术，提高弱电系统的传输速度和稳定性。

2.强化安全防护：在弱电管路的施工过程中，加强对管道和设备的安全防护，防止损坏和盗窃。

3.优化管路走向：根据建筑物的布局和弱电设备的需求，优化管路的走向，减少管道长度和连接点，提高系统的可靠性。

预期效果：通过弱电管路施工方案的实施，可以达到以下预期效果：1.提高弱电系统的传输速度和稳定性，满足建筑物内部各种弱电设备的需求。

2.减少弱电管路的故障率，提高系统的可靠性和稳定性。

3.简化弱电管路的布线和维护工作，降低运营成本。

达到收益：通过弱电管路施工方案的实施，可以达到以下收益：1.提高建筑物的管理效率和安全性，满足各种弱电设备的需求。

弱电管路施工方案一、实施背景随着信息技术的快速发展，弱电系统在建筑物内的应用越来越广泛。

弱电系统的布线和安装工作是建筑物内弱电设备能否正常运行的关键。

因此，制定一套科学合理的弱电管路施工方案对于保证弱电系统的正常运行至关重要。

二、工作原理弱电管路施工方案的工作原理是根据弱电系统的需求和建筑物的结构特点，制定出一套合理的布线和安装方案。

方案中包括了弱电设备的位置、布线路径、接线方式等。

通过合理的布线和安装，可以保证弱电设备之间的通信畅通无阻，实现弱电系统的正常运行。

三、实施计划步骤1.需求分析：根据建筑物的使用需求和弱电系统的功能要求，确定弱电设备的种类和数量。

2.布线设计：根据建筑物的结构特点和弱电设备的位置要求，设计出合理的布线路径和布线方式。

3.材料采购：根据布线设计方案，采购所需的电缆、接线头、配线架等材料。

4.施工准备：进行施工前的准备工作，包括清理施工区域、准备施工工具和设备等。

5.布线和安装：按照布线设计方案，进行电缆的敷设、接线头的安装、配线架的搭建等工作。

6.测试和调试：完成布线和安装后，对弱电系统进行测试和调试，确保各个设备之间的通信正常。

7.验收和交付：完成测试和调试后，对弱电系统进行验收，并将其交付给使用方。

四、适用范围弱电管路施工方案适用于各类建筑物，包括商业建筑、办公楼、住宅小区等。

无论是新建建筑还是旧建筑的改造，都需要进行弱电管路的施工工作。

五、创新要点1.合理布线：根据建筑物的结构特点和弱电设备的位置要求，设计出合理的布线路径，减少线缆的长度和损耗。

2.模块化设计：采用模块化设计，使得弱电设备的安装更加简便快捷，方便后期维护和升级。

3.智能化管理：引入智能化管理系统，实现对弱电设备的远程监控和管理，提高设备的运行效率和安全性。

六、预期效果通过实施弱电管路施工方案，可以达到以下效果： 1.保证弱电系统的正常运行，提高系统的稳定性和可靠性。

2.减少布线和安装的时间和成本，提高施工效率。

弱电系统线管敷设施工方法1.1.1线管敷设材料准备镀锌钢管（或电线管)壁厚均匀，焊缝均匀规则，无劈裂、沙眼、棱刺和凸扁现象.除镀锌钢管外其他材料的内外壁须预先除锈防腐处理,埋入混凝土内可不刷防锈器，但应进行除锈处理.镀锌钢管和刷过防锈漆的钢管表层完整，无剥落现象。

管箍丝扣要求通丝,丝扣清晰，无乱扣现象，镀锌层完整无剥落，无劈裂，两端光滑无毛刺。

护口有用于薄、厚壁管之区别，护口要完整无损.铁制灯头盒、开关盒、接线盒等，盒壁厚度应不小于 1.2mm，镀锌层无剥落，无变形开焊,敲落孔完整无缺，，面板安装孔与地线连接孔齐全。

面板、盖板的规格、孔距应与底盒配套，外形完整无损,版面颜色均匀.使用各种型刚材质应符合要求，镀锌型钢的镀锌层完整无损.螺栓、螺丝、胀管螺栓、螺母、垫圈等应使用镀锌件。

其他材料:铁丝、电焊条、防锈漆等材料无过期变质现象。

作业条件1）、暗管敷设✧各水平线和墙体厚度线已弹好，配合土建施工✧预制混净土板上配管时,在做好地面以前弹好水平线✧现角混凝土板内配管，在地层钢筋绑扎完后、上层钢筋未绑扎前,根据施工图尺寸盒位置配合土建施工✧预制大楼板就位完毕，及时配合土建在整埋板缝锚固筋时,将管路弯曲连接部位按要求施工完。

✧预制空心板,配合土建就位同时配管。

✧随墙（砌体）配合立管施工。

✧随大摸板现浇混凝土墙配管，土建钢筋网片绑扎完毕,按墙体线配管。

2）、明管敷设✧配合土建结构安装好预埋件。

✧配合土建内装修油漆、浆活完成后进行明配管.✧采用明管安装时，必须在土建摸灰后进行。

3）、吊顶内或护墙板内管路敷设✧结构施工时，配合土建安装好预埋件✧内部装饰施工时，配合土建做好吊顶灯位及电器器具位置翻样图,并在楼板或地面弹出实际位置。

质量要点煨弯处出现凹扁或大或弯曲半径不够倍数的现象，其原因及解决办法有：✧使用弯管扳手器时,移动要适度，用力不要过猛.✧使用油压弯管器或煨管机时，模具应配套,管子的焊缝应在侧面。

✧煨热时沙子要灌满，受热均匀，煨弯冷却要适度。

弱电管道施工方法1.1 测量放样1、根据设计院交桩的导线点以及监理批复加密的控制点成果，全站仪放出管道中心线，直线段10m一点，曲线段5m一点，并测定出检查井的平面位置及原地面高程。

开挖时根据图纸设计沟槽开挖断面图，按规定坡度放坡，并用石灰撒出开挖坡顶上口两边的边线。

开挖时进行跟踪测量，沟底每隔10m测定出一个平面位置及基底高程控制桩，严格控制好沟槽底的平面位置及高程。

测量资料需认真做好记录，测量成果及时上报监理工程师审核批复。

2、开挖沟槽施工前，由测量工程师做好放样交底工作，经技术主管审查无误后，给现场施工员、施工班长技术交底。

让操作工人知道开挖深度，随时检查复核，避免出现超挖或欠挖的情况。

3、管道中心线不得大于±10㎜，直通型人（手）孔的中心位置不得大于100㎜，管道转角处的人孔中心位置不得大于20㎜。

4、通讯管道沟底宽度应符合下列要求：（1）管道基础宽630mm以下时，其沟底宽度应为基础宽度加300mm(即每侧各加150mm)。

（2）管道基础宽630mm以上时，其沟底宽度应为基础宽度加600mm(即每侧各加300mm)。

1.2 沟槽开挖1、通信管道施工中，遇到不稳定土壤或有腐蚀性土壤时，应及时向监理和甲方反应，待有关单位提出处理意见后方可施工。

2、管沟开挖时，与其他管线的间隔距离应符合设计要求，同时注意原有管线的安全。

3、沟深及人手孔坑超过超过3米时，采用设置倒土平台（宽400㎜），确保人身安全。

4、据图纸设计槽底开挖宽度和边坡放坡坡度（1:1），采用挖掘机挖土人工配合的方法进行施工。

5、机械开挖时严格控制标高，为防止超挖或扰动槽底原土，槽底应留10㎝厚的土层暂时不挖，由人工清理挖至标高。

6、沟槽开挖在确保一侧堆土满足规定的同时，堆土坡角距槽口上缘距离大于0.8m,堆土高度不超过1.5m。

7、挖掘不需要支护土板的人（手）孔坑，其坑的平面形状应与形状相同，坑的侧壁与孔外侧间距不应小于0.4m。

弱电管线施工方案1. 弱电管线的定义和作用弱电管线是指传输电信号、控制信号、监控信号等低电压、小电流信号的管线系统。

它主要用于楼宇自动化系统、智能家居系统、安防监控系统等领域。

在建筑、工程施工过程中，弱电管线的布置和施工至关重要。

本文将详细介绍弱电管线施工方案。

2. 施工前的准备工作在进行弱电管线施工前，需要做一些准备工作，以确保施工的顺利进行。

首先，需要确定施工范围和设计要求，包括各个房间的需求、信号传输距离、信号强度要求等。

然后，根据设计要求进行管线布置方案的制定，确定弱电箱、信号集线柜、信号分布盒等设备的安装位置和数量。

最后，准备好所需的工具和材料，如电缆、接线端子、固定夹具等。

3. 弱电管线的布置和接线弱电管线的布置方式和接线方法根据实际需求而定，可以采用明管、暗管或者集中布线等方式。

在进行布置时，需要注意以下几点：•各个房间的弱电管线应分开布置，避免与强电管线交叉或并行敷设，以减少干扰。

•弱电管线的走向宜尽量垂直强电管线，减少电磁干扰。

•弱电管线应尽量保持平直，不得拐弯和交叉，以便后期维护和更换。

接线时，应按照设计要求进行正确连接。

需要注意的是，接线端子的质量和接触电阻对信号传输有重要影响，应选择质量可靠的端子，保证接触良好。

4. 弱电箱和信号集线柜的安装弱电箱和信号集线柜是弱电管线系统的重要组成部分，其安装过程需要特别注意。

在安装前，需要确定安装位置，并保证其与强电箱和强电线路保持一定的距离，以减少相互干扰。

安装时，应根据设备的尺寸和布线需求合理安排箱体内的电缆布局。

另外，弱电箱和信号集线柜应固定牢固，避免因震动而松动。

5. 弱电管线的测试和调试完成弱电管线的布置和接线后，需要进行测试和调试，以确保系统的正常运行。

首先，需要检查所有接线端子是否正确接触，并使用测试仪器检测信号的强度和稳定性。

然后，需要逐个测试每个房间的信号传输质量，包括信号强度、传输距离、抗干扰能力等。

最后，进行整个系统的集成测试，检验各个房间之间的信号互通情况。
