打点计时器的构造 ppt课件

打点计时器都是一种_计__时___仪器。 它们使用__交_流____电源，当电源频 率是50Hz时，它每隔_______打一 次点
三、实验器材
电磁打点计时器（或电火花计时器）、 复写纸、导线、刻度尺、 纸带、
低压交流电源 （或220V交流电源）
四、实验步骤
打点计时器的使用步骤:
(1)了解打点计时器结构，然后把它固定在桌子上
第一章 运动的描述
4、实验：用打点计时器测速度
一、实验目的 二、实验原理 三、实验器材 四、实验步骤 五、数据处理 六、注意事项
一、实验目的
1.了解打点计时器的结构、 原理及 2.学使会用用方打点法计时器测平均速度、
瞬时速度
二、实验原理
（一）打点计时器种类：

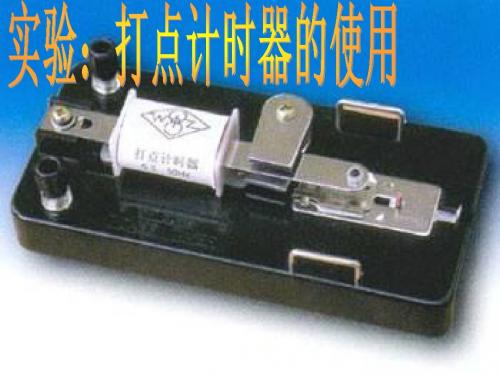

电磁打点计时器
使用频率50Hz的交流电时，打一个 点，
时器的位置 4、计时器一定要接在交流电源上，不能接
在直流电源 。 5、打完纸带后立即关闭电源
六、数据处理 → 研究纸带
（1）研究纸带判断物体运动情况
A
匀速直线运动
B
打点疏密
与速度的
C
关系？
加速运动
D
减速运动
思考题： 重锤加速运动时，打出的一条纸带， 请判断哪一端与重物相连？
左端与重物相连
六、数据处理
(2) 把纸带装好 （复写纸在上，纸带在下）
(3) 启动电源，用手水平地拉动纸带。纸带上就 打出一行小点，随即立即关闭电源。
（先通电源，再拉动纸带）
(4) 取下纸带，对纸带进行分析
五、注意事项：
1、复写纸（墨粉纸盘）在上，纸带在下。
2、应先接通电源,1s-2s后,再牵拉纸带 3、释放物体前，应使物体停在靠近打点计

1.使用电火花计时器分析物体运动情况的实验中： •（1）在如下基本步骤中，正确的排列顺序为__A_B_D_E_C__． •A．把电火花计时器固定在桌子上 •B．安放纸带 •C．松开纸带让物体带着纸带运动 •D．接通220 V交流电源 •E．按下脉冲输出开关，进行打点
2.一辆小车沿一条直线运动，车上放着盛水的漏滴，每隔2.0s滴一滴水，水在车行驶的路面上留下水滴的 痕迹如图所示，图中还放着一把刻度尺，其零刻度线与O点对齐，若从小车通过O点开始计时，则当滴下 水滴G时，小车运动时间是___0_.1_4___s，AH段的平均速度为__2_._1_4___m/s(保留3位有效数字)。
• 11、夫学须志也，才须学也，非学无以广才，非志无以成学。2021/3/172021/3/172021/3/17Mar-2117-Mar-21
• 12、越是无能的人，越喜欢挑剔别人的错儿。2021/3/172021/3/172021/3/17Wednesday, March 17, 2021
• 13、志不立，天下无可成之事。2021/3/172021/3/172021/3/172021/3/173/17/2021
• D．电磁打点计时器在纸带上打点是靠放电针和墨粉纸盘
2.以下是练习使用电磁打点计时器的部分实验步骤，其中有错误的操作是( AC )
A．把打点计时器固定在桌子上，让纸带穿过限位孔，把复写纸片套在定位轴上， 并压在纸带下面 B．用打点计时器的两个接线柱分别接上导线，与6 V以下低压交流电源相连 C．用手水平拉动纸带，然后打开电源开关 D．取下纸带，用刻度尺测量最后一个点与计时起点的距离x0，用公式v＝x0/t计算 纸带运动的平均速度
带上面。 ③ 启动纸带，用手水平拉动纸带，纸带打出一行小点，随后立即

THANK YOU.
谢谢您的观看
速度计算公式
数据处理据的分析，可以得出物体在不同时间段内的速度变化情况，以及速度与位移之间的关系。
结论
实验结果表明，在相同时间内，物体速度越大，位移越大；在相同位移下，所用时间越短，速度越大。同时，通过实验还可以发现物体速度随时间变化的情况。
实验结果分析和结论
05
2023
实验用打点计时器测速度课件ppt
目录
contents
实验目的实验原理实验步骤实验数据分析实验思考与讨论
01
实验目的
了解打点计时器的内部结构和工作原理
掌握打点计时器的安装和调整方法
掌握打点计时器的使用方法和操作步骤
掌握打点计时器的使用方法
了解匀加速直线运动的特点
掌握匀加速直线运动的公式和规律
打点计时器工作原理
打点计时器的原理
匀加速直线运动定义
物体在相等的时间内速度变化相等的直线运动。
匀加速直线运动规律
速度公式为v = v0 + at，位移公式为s = v0t + 1/2at²。
匀加速直线运动的特点和规律
瞬时速度定义
物体在某一时刻或某一位置时的速度。
测量瞬时速度原理
利用匀加速直线运动规律，通过测量物体在相邻相等时间内的位移差，计算出物体的加速度，从而求得瞬时速度。
测量瞬时速度的原理
03
实验步骤
打点计时器安装位置
将打点计时器安装在实验台上，确保稳定可靠。
电源连接
将打点计时器的电源线连接至合适的电源插座。
安装打点计时器
实验器材布局
将实验器材按照正确顺序摆放，确保安全可靠。
调整打点计时器
调整打点计时器的设置，包括纸带夹持器的位置和张力等。

课时4 实验：用打点计时器测速度
课前导航
1.电磁打点计时器 图4－1所示是电磁打点计时器的构造图，图中标出了几 个主要部件的代号及名称．
图4－1 .
当给电磁打点计时器通电后，线圈产生磁场，放在线圈 中的振片被磁化，由于线圈通的是交变电流，电流方向不断 变化，振片就会因反复地受到向上、向下的吸引而不停地振 动起来．当交变电流的频率是50 Hz时，电磁打点计时器的 振针每0.02 s打下一个点．
观察图知，随着时间的延续，位移在不断地增大，但相 同时间内发生的位移越来越小，说明物体运动得越来越慢．
.
基础梳理
.
4．用v－t图象描述纸带的运动 以速度v为纵轴，时间t为横轴，建立直角坐标系．用各 点迹上对应的时间和瞬时速度描点，用一条平滑的曲线将这 些点连接起来，即可用v－t图象分析速度随时间的变化规 律．
.
1.电源电压要符合要求，电磁打点计时器应使用6V以下的 交流电源；电火花计时器使用220V交流电源。
.
附加探究题(10分) 9．图示是一打点计时器所打的纸带，将直尺靠在纸带 边，零刻度线与纸带上打的第一个点对齐．由0到1、2、 3、…点的距离分别用d1、d2、d3…表示，初时刻0到1、2、 3…点的时间分别用t1、t2、t3…表示，测量出d1、d2、d3…的 值并填入表中,假设打点计时器所用交流电的频率为50 Hz， 在这五个时间段内位移和时间有什么对应关系？
.
知识精析
一、计时器的使用 1．电磁打点计时器的使用 (1)用限位孔限定纸带，复写纸压在纸带的上面．通电， 振片带动振针打点．若纸带运动，其上就会留下一行小点． (2)如由物体带动纸带运动，物体的位移就对应为纸带上 相应点间的距离，运动时间可由该距离上点痕的数目计算． 2．电火花计时器的使用 (1)使用时，墨粉纸盘套在纸盘轴上，把纸带穿过限位 孔．当接通电源、按下脉冲输出开关时，计时器发出的脉冲 电流经放电针、墨粉纸盘到纸盘轴，产生火花放电，于是在 运动的纸带上就打出一行点迹． (2)这种计时器工作时，纸带运动时受到的阻力比较小， 实验误差也比较小．

例1.某学生用打点计时器研究小车的匀变速直线运动。他将打 点计时器接到频率为50 Hz的交流电源上，实验时得到一条纸 带。他在纸带上便于测量的地方选取第一个计时点，在这点下 标明A ，第六个点下标明B ，第十一个点下标明C ，第十六个 点下标明D ，第二十一个点下标明E 。测量时发现B点已模糊 不清，于是他测得AC长为14.56 cm ，CD长为11.15cm ，DE长 为13.73 cm ，则打C点时小车的瞬时速度大小为________m/s, 小车运动的加速度大小为 m ／ s2 ， AB 的 距 离 应 为 cm 。(保留三位有效数字)
三、打点计时器的作用
1、测时间 (电源频率50Hz，每隔___秒打一个点) 2、测位移 3、研究纸带 → 研究物体运动
四、练习打点计时器的使用
1.把打点计时器固定在桌子上 2.正确安装纸带 3.启动电源，用手水平拉动纸带，纸带上打出一系列 的点，随后立即关闭电源
4.取下纸带，从能够看清的某个点开始，向后数若干点，如果数 出n个点，这些点所对应的时间为 0.02(n-1) 秒。
A
B
C
D
E
C F D E B
单位：m/s
VB
0.400
VC
0.479
VD
0.560
VE
0.640
VF
0.721
数值
• (2)将B、C、D、E、F各个时刻的瞬时速度标在直角坐标系 中，并画出小车的瞬时速度随时间变化的关系图线。
实验二：探究小车速度随时间变化规律
1.把一端附有滑轮的长木板平放再实验桌上，并使
滑轮伸出桌面，把打点计时器固定在长木板上没有
1、图像特点：直观 2、常用作图法 （1）描点作图 （2）据函数关系式作图 3、作图步骤 （1）建系 （2）描点

疏密与 速度的
关系
如何测出E点的瞬时速度？
D
F
D
F
DF
原则：准确性 可行性
测瞬时速度
1、测量原理 2、测量几个时刻的瞬时速度
看书并回答： 哪几个时刻？如何确定？为何这样定？ 如何设计表格？
△x0 △x1
△x2
△x3
0
1
2
3
表2 手拉纸带在几个时刻的瞬时速度
位置
0
1
2
3
t/s
v/s
介绍数字计时器
1、书籍是朋友,虽然没有热情,但是非常忠实。2022年3月4日星期五2022/3/42022/3/42022/3/4 2、科学的灵感，决不是坐等可以等来的。如果说，科学上的发现有什么偶然的机遇的话，那么这种‘偶然的机遇’只能给那些学有素养的人，给那些善于 独立思考的人，给那些具有锲而不舍的人。2022年3月2022/3/42022/3/42022/3/43/4/2022 3、书籍—通过心灵观察世界的窗口.住宅里没有书,犹如房间里没有窗户。2022/3/42022/3/4March 4, 2022 4、享受阅读快乐，提高生活质量。2022/3/42022/3/42022/3/42022/3/4
第一章 运动的描述
第四节 实验:用打点计时器测速度
一、两种打点计时器
电磁打点计时器
电火花计时器
播放视频1
1、电磁打点计时器
（1）原理
（2）构造 （3）工作电压：10V以下
直流？ 交流？
2、电火花计时器
（1）构造：
尖端放电
（2）原理：
脉冲电流放电针、
墨粉纸盘放电
（3）工作电压：220V
谢谢观赏

开关 正负脉冲输入插座 2.电火花打点计时器：限位孔 墨粉纸盘
220v交流电
50 赫兹
开关
人 教 版 高 一 物理必 修一： 1.4 实 验 ：用 打点计 时器测 速度(共 13张P PT)【P PT优秀 课件】 -精美版
墨粉纸盘
正负脉 冲输入 插座
限位孔
作用：每经0.02s打一个点，
记录每0.02s物体的位置及运动距离
巩固训练
• 21页教材 测纸带上点的间距，计算速度、绘制 v-t图像
• 步骤：1）确定每隔一个计时点为计数点，记为0、 1、2、、9，用直尺确定计数点坐标。 2）计算第一个到第八个计数点的速度 3）以第一个计数点为时间起点，计算出 各计数点对应时刻 4）利用32页2.1-2图，绘制V-t图像
• 33页教材3题：利用上述方法，测速度，利用32 页2.1-2图，绘制V-t图像
X13=5.40-1.20=4.20cm x35=12.00-5.40=6.60cm
人 教 版 高 一 物理必 修一： 1.4 实 验 ：用 打点计 时器测 速度(共 13张P PT)【P PT优秀 课件】 -精美版
人 教 版 高 一 物理必 修一： 1.4 实 验 ：用 打点计 时器测 速度(共 13张P PT)【P PT优秀 课件】 -精美版
人 教 版 高 一 物理必 修一： 1.4 实 验 ：用 打点计 时器测 速度(共 13张P PT)【P PT优秀 课件】 -精美版
读出：点迹0、1、3、5的位置坐标，计算x13和x35 直尺测量间距的方法：
对齐起点，一次性读出各点的坐标，计算各点间距。 不能移动直尺
1.20cm
5.40cm
12.00cm
人 教 版 高 一 物理必 修一： 1.4 实 验 ：用 打点计 时器测 速度(共 13张P PT)【P PT优秀 课件】 -精美版

据位移公式x＝vt，在v－t图象中就对应 着边长分别为v和t的一个矩形面积，如图
中画斜线的部分．
• 特别提醒：
• (1)电源电压要符合要求，电磁打点计时 器应使用10V以下交流电源；电火花计时 器使用220V交流电源．
• (2)实验前要检查打点的稳定性和清晰程 度，必要时要进行调节或更换器材．
• (3)使用打点计时器应先接通电源，待打 点计时器稳定时再用手拉纸带．
• (4)手拉纸带时，速度应快一些，以防点 迹太密集．
• 电火花计时器工作时使用_交___流__电流，工 作电压为__2_2_0__V，工作时的基本步骤是：
①当纸带穿过电火花计时器后，应及时关 闭电火花计时器；
• ②将电源线插入220V交流电源插座；
• ③把纸带从墨粉纸盘下面穿过；
• ④接通开关，听到放电声，立即让运动物 体拖动纸带运动．
• 如下图甲所示，表示一质点在6s内的x～t
图象，试据此分析质点的运动情况并画出
它的v～t图象．
解析：因为 x～t 图象的斜率表示速度，所以 0～2s 的 速度 v1＝6m－2s0m＝3m/s，
2s～4s 的速度 v2＝0， 4s～6s 的速度 v3＝－6m2－s 6m＝－6m/s，
• (北师大附中08－09学年高一上学期期
E 间的平均速度
.用这个速度可以近似
地表示纸带经过B点时的 瞬时速度 ，如果Δt
再小一些(如A、C之间或A、B之间)用平均速度代表
B点的瞬时速度会更准确
．
• 打过点的纸带，如下图．
Δx可以用尺子测量
从能看得清的某个点开始，往后数
出若干个点，如果共有n个点，那么n个点的 间隔数为n－1个，则纸带的运动时间
• 上述步骤正确的顺序是__③__②___④__①___．

它是利用火花放电在纸带上打出墨点而显 示点迹的计时器，当接通220V交流电源， 按下脉冲输出开关时，计时器发出的脉冲 电流经接正极的放电针、墨粉纸盘到接负 极的纸盘轴，产生火花放电，于是在运动 的纸带上就打出一系列点迹。当电源频率 为50Hz时，它也是每隔0.02s打一次点，即 打出的纸带上相邻两点间的时间间隔也是 0.02s
电磁打点计时器 电源性质
打点频率 打点方式
电火花计时器
阻力来源
用横轴表示时间t，纵轴表示速度v，建立直角坐标系。根 据测量的数据在坐标系中描点，然后用平滑的曲线把这些 点连接起来，即得到v-t图像
v-t图像非常直观地反映了速度随时间变化的速直线运动的v-t图像是与时间轴平行的直线。 ② 从匀速直线运动的v-t图像中不仅可以看出速度的大小， 并且可以求出位移，根据位移公式x=vt，在v-t图像中就对 应着边长分别为v和t的一个矩形面积。
它是利用电磁感应原理打点计时的一种仪 器。连接4-6V的低压交流电源时，在线圈 和永久磁铁的作用下，振片便上下震动起 来，位于振片一端的振针也跟着上下震动 而打点，这时，如果纸带运动，振针就会 在纸带上打出一系列点。当交流电源频率 为50Hz时，它每隔0.02s打一次点，即打出 的纸带上相邻两点间的时间间隔为0.02s。
图像法是处理实验数据的常用方法。运用图像处理数据有许 多优点，如可以使物理规律直观易懂，可以减小偶然误差， 可以方便地获得某些未经测量或无法直接测量的物理数据等。

一`两种打点计时器
• 电磁打点计时器
电火花计时器
第1页/共20页
一`两种打点计时器
• 1、电磁打点计时器 • （1）原理
•
（2）构造 • （直流3？）工作电压：6V以
下 交流？
第2页/共20页
一 ` 两 种 打 点 •计2时、器电 火 花 计 时 器 • （1）构造：
• （2）原理：
尖端放电
•
脉冲电流经放电针、
即关电源
第5页/共20页
实例
• ［例探1究］一同学在使用打点计时器时，纸带上点不是D圆点而是一 些短线，这可能的原因是（ ）
• A．接在直流电源上
B．电源电压不稳
• C．电源频率不稳
D．打点针压得过紧
• 解析：
• A．接在直流电源上不会打点。A错。
• B．打点与电压是否稳定无关，点痕重轻 与电 B错。
墨粉纸盘到纸盘轴，产
生火花放电
• （3）工作电压：220V
第3页/共20页
• 3.试分析电磁打点计时器和电火花计时器的不同点和相同点。
不同点:工作电压﹑打点方式和误差大小 相同点：50Hz交流电﹑每隔打一个点 ﹑打完点立即关闭电源
第4页/共20页
二` 练习使用打点计时器
• 1、操作步骤 • （1）固定计时器 • （2）穿纸带 • （有助于更好 的研究过程
第18页/共20页
频闪照相
• 时间特点：_____
•
位移特点：_____
• 可以怎样研究运动？
第19页/共20页
感谢您的观看！
第20页/共20页
压有关。
• C．频率不同打的点仍为圆点。故C错。
• D．打点针压得过紧。针和纸接触时间长，打出 一些短线。D 正确。
