射频通信电路- 调制与解调电路

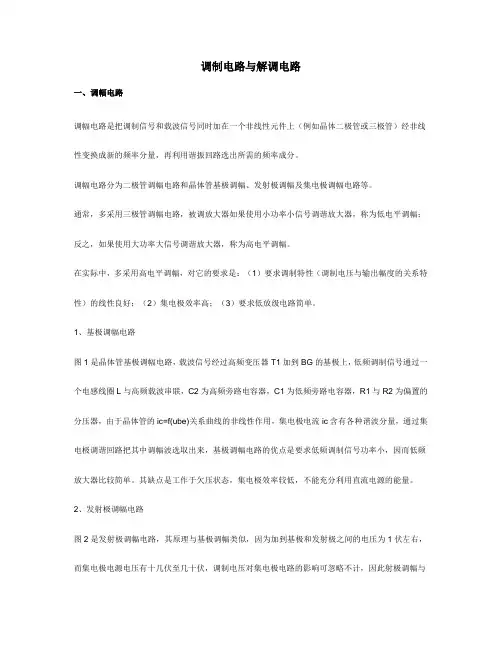

调制电路与解调电路一、调幅电路调幅电路是把调制信号和载波信号同时加在一个非线性元件上（例如晶体二极管或三极管）经非线性变换成新的频率分量，再利用谐振回路选出所需的频率成分。

调幅电路分为二极管调幅电路和晶体管基极调幅、发射极调幅及集电极调幅电路等。

通常，多采用三极管调幅电路，被调放大器如果使用小功率小信号调谐放大器，称为低电平调幅；反之，如果使用大功率大信号调谐放大器，称为高电平调幅。

在实际中，多采用高电平调幅，对它的要求是：（1）要求调制特性（调制电压与输出幅度的关系特性）的线性良好；（2）集电极效率高；（3）要求低放级电路简单。

1、基极调幅电路图1是晶体管基极调幅电路，载波信号经过高频变压器T1加到BG的基极上，低频调制信号通过一个电感线圈L与高频载波串联，C2为高频旁路电容器，C1为低频旁路电容器，R1与R2为偏置的分压器，由于晶体管的ic=f(ube)关系曲线的非线性作用，集电极电流ic含有各种谐波分量，通过集电极调谐回路把其中调幅波选取出来，基极调幅电路的优点是要求低频调制信号功率小，因而低频放大器比较简单。

其缺点是工作于欠压状态，集电极效率较低，不能充分利用直流电源的能量。

2、发射极调幅电路图2是发射极调幅电路，其原理与基极调幅类似，因为加到基极和发射极之间的电压为1伏左右，而集电极电源电压有十几伏至几十伏，调制电压对集电极电路的影响可忽略不计，因此射极调幅与基极调幅的工作原理和特性相似。

3、集电极调幅电路图3是集电极调幅电路，低频调制信号从集电极引入，由于它工作于过压状态下，故效率较高但调制特性的非线性失真较严重，为了改善调制特性，可在电路中引入非线性补尝措施，使输入端激励电压随集电极电源电压而变化，例如当集电极电源电压降低时，激励电压幅度随之减小，不会进入强压状态；反之，当集电极电源电压提高时，它又随之增加，不会进入欠压区，因此，调幅器始终工作在弱过压或临界状态，既可以改善调制特性，又可以有较高的效率，实现这一措施的电路称为双重集电极调幅电路。

Psk调制解调电路的新原理和过程目录： 1. 引言 2. Psk调制原理 3. Psk解调原理 4. Psk调制解调电路的实现5. 新原理和过程6. 总结1. 引言Psk（相位偏移键控）调制和解调技术是无线通信中常用的调制解调方式之一。

它通过改变载波信号的相位，来传输数字信号。

本文将介绍Psk调制解调电路的基本原理和传统实现方式，同时探讨一些新的原理和过程，以拓宽对这一主题的理解。

2. Psk调制原理Psk调制的基本原理是根据数字信号的码元来调整载波信号的相位。

具体来说，假设二进制数字信号的两种状态为0和1，将0映射到一个特定的相位，如0°，将1映射到另一个相位，如180°。

这样，在传输过程中，根据数字信号的变化，载波信号的相位会相应地改变，从而传输数字信息。

这种方式使得信号在频谱中具有良好的集中性，能够有效地传输数据。

3. Psk解调原理Psk解调的过程是将调制后的Psk信号转换为可供数字系统处理的基带信号。

解调电路需要对Psk信号的相位进行检测，判断每个码元所对应的相位，并将其转化为数字信号。

常见的解调方式有包络检波、相干解调等。

包络检波方法通过检测Psk信号的幅度变化来确定相位，而相干解调则是通过将Psk信号与本地参考信号相乘，再通过低通滤波得到基带信号。

4. Psk调制解调电路的实现传统上，Psk调制解调电路的实现主要基于模拟电路。

调制电路通常由载波产生器和相位调制电路组成，而解调电路则需要相位解调器和解调滤波器。

这些电路在实现上较为复杂，不仅需要精确的设计，而且在制造过程中也容易受到各种噪声和失真的影响。

模拟电路的性能通常会受到工艺、温度等因素的影响，可能无法满足高精度和高速传输的需求。

5. 新原理和过程随着数字电路和信号处理技术的发展，Psk调制解调电路的实现方式也在不断创新。

一种新的原理是将Psk调制解调电路实现在数字领域中，利用现代的低功耗、高速度的数字集成电路，以及数字信号处理器（DSP）的算法。

ASK调制与解调电路设计调制与解调电路是无线通信中的重要组成部分，用于将信息信号转换为适合传输的高频信号，并在接收端将高频信号还原为原始信息信号。

接下来将详细介绍调制与解调电路的设计。

一、调制电路设计：调制电路主要用于将低频信息信号调制到高频载波上进行传输，常见的调制方式有幅度调制（AM）、频率调制（FM）和相位调制（PM）。

1.AM调制电路设计：AM调制主要包括信号放大、频率变换、调幅和输出滤波等环节。

具体设计步骤如下：(1)信号放大：将输入的低频信号经过放大电路进行放大，一般使用运放进行放大。

(2)频率变换：将放大后的信号通过频率变换电路转换为所需的高频信号，常见的频率变换方式有上、下变频和乘法变频等。

(3)调幅：将频率变换后的高频信号经过调幅电路进行调幅，常用的调幅电路有晶体二极管调制器和集成电路调制器等。

(4)输出滤波：将调幅后的信号通过低通滤波器进行滤波，去除高频噪声和杂波。

2.FM调制电路设计：FM调制是将信息信号的频率变化转换为载波频率的变化，并将其用于传输。

FM调制电路的设计步骤如下：(1)信号放大：将输入的低频信号经过放大电路进行放大，使用运放或差动放大电路进行放大。

(2)频率变换：将放大后的信号通过频率变换电路转换为所需的高频信号，常见的频率变换方式有上、下变频和乘法变频等。

(3)调频：将频率变换后的高频信号进行调频，一般采用三角调制电路进行调频。

(4)输出滤波：将调频后的信号经过低通滤波器进行滤波，去除高频噪声和杂波。

3.PM调制电路设计：PM调制是将信息信号的相位变化转换为载波相位的变化，并将其用于传输。

PM调制电路的设计步骤如下：(1)信号放大：将输入的低频信号经过放大电路进行放大，使用运放或差动放大电路进行放大。

(2)频率变换：将放大后的信号通过频率变换电路转换为所需的高频信号，常见的频率变换方式有上、下变频和乘法变频等。

(3)调相：将频率变换后的高频信号进行调相，一般采用集成电路调相器进行调相。

电路中的信号调制与解调技术现代通信系统中，信号调制与解调技术起着至关重要的作用。

它们被广泛应用于广播、电视、移动通信等领域，实现了信号的传输和解析。

本文将介绍信号调制与解调技术的基本原理和常见应用。

一、信号调制技术信号调制技术是将待传输的模拟信号通过调制器转换成适合传输的调制信号的过程。

主要包括模拟调制和数字调制两种方式。

1. 模拟调制模拟调制是将模拟信号与载波进行运算得到调制信号的过程。

常见的模拟调制方式有调幅调制（AM）、调频调制（FM）和相位调制（PM）。

（这里可以详细介绍每种调制方式的原理和特点）2. 数字调制数字调制是将数字信号转换成模拟调制信号的过程。

它应用于数字通信系统中，可以提高传输效率和抗干扰能力。

常见的数字调制方式有脉冲编码调制（PCM）、正交频分复用（OFDM）和相移键控调制（PSK）等。

（这里可以详细介绍每种调制方式的原理和应用场景）二、信号解调技术信号解调技术是将调制信号还原成原始信号的过程。

它根据调制信号的特点，通过解调器将信号恢复为可读取的信息。

1. 模拟解调技术模拟解调技术主要应用于模拟信号的还原。

其中，调幅解调器可以提取调制信号中的幅度信息，调频解调器可以获取调制信号中的频率信息，相位解调器可以提取调制信号中的相位信息。

2. 数字解调技术数字解调技术主要应用于数字信号的还原。

其中，解调技术根据数字信号的调制方式，进行相应的解调操作，从而还原出原始的数字信息。

（这里可以介绍常见的数字解调技术和应用场景）三、信号调制与解调的应用信号调制与解调技术广泛应用于各个领域，以下是几个常见的应用案例：1. 无线通信无线通信系统中，信号调制与解调技术被用于将音频、视频等信号传输到接收端。

通过合理的调制方式和解调器设计，可以实现高质量的音视频传输。

2. 广播与电视广播与电视系统中，信号调制与解调技术被应用于信号的传输和接收。

通过调制将节目信号转换成适合传输的载波信号，再通过解调将载波信号还原成原始的节目信号。

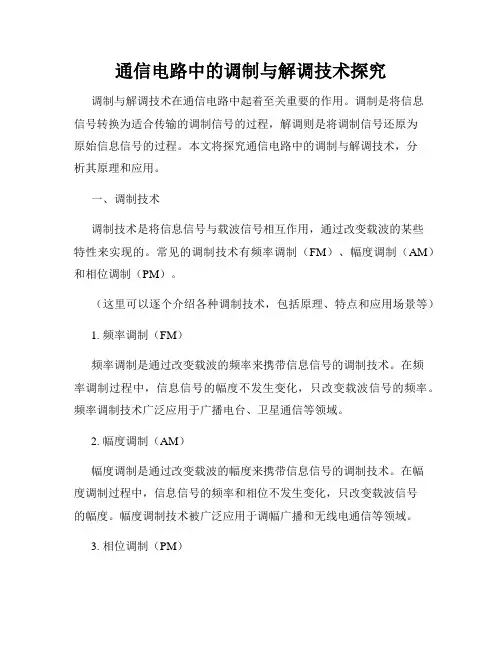

通信电路中的调制与解调技术探究调制与解调技术在通信电路中起着至关重要的作用。

调制是将信息信号转换为适合传输的调制信号的过程，解调则是将调制信号还原为原始信息信号的过程。

本文将探究通信电路中的调制与解调技术，分析其原理和应用。

一、调制技术调制技术是将信息信号与载波信号相互作用，通过改变载波的某些特性来实现的。

常见的调制技术有频率调制（FM）、幅度调制（AM）和相位调制（PM）。

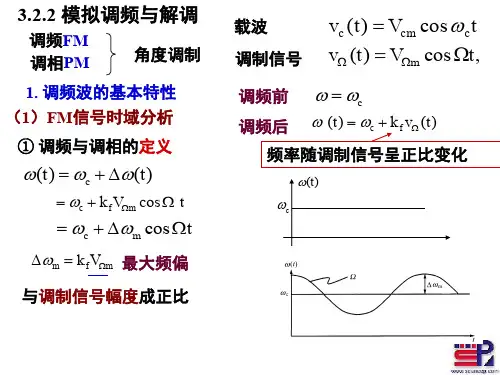

（这里可以逐个介绍各种调制技术，包括原理、特点和应用场景等）1. 频率调制（FM）频率调制是通过改变载波的频率来携带信息信号的调制技术。

在频率调制过程中，信息信号的幅度不发生变化，只改变载波信号的频率。

频率调制技术广泛应用于广播电台、卫星通信等领域。

2. 幅度调制（AM）幅度调制是通过改变载波的幅度来携带信息信号的调制技术。

在幅度调制过程中，信息信号的频率和相位不发生变化，只改变载波信号的幅度。

幅度调制技术被广泛应用于调幅广播和无线电通信等领域。

3. 相位调制（PM）相位调制是通过改变载波的相位来携带信息信号的调制技术。

在相位调制过程中，信息信号的幅度和频率不发生变化，只改变载波信号的相位。

相位调制技术常用于数字通信和调频电视等领域。

二、解调技术解调技术是将调制信号还原为原始信息信号的过程。

解调技术根据调制技术的不同而各异，常见的解调技术有相干解调和非相干解调。

（这里可以逐个介绍各种解调技术，包括原理、特点和应用场景等）1. 相干解调相干解调是一种基于相干检测原理的解调技术，对于频率调制、幅度调制和相位调制都适用。

相干解调通过提取调制信号的相位、频率和幅度信息，以恢复原始的信息信号。

相干解调技术通常被应用于电视传输、调频广播等领域。

2. 非相干解调非相干解调是一种不依赖于调制信号相位信息的解调技术。

它通过检测调制信号的幅度或频率变化来还原原始信息信号。

非相干解调技术具有简单、快速的特点，适用于低复杂度的通信系统。

三、调制与解调技术的应用调制与解调技术广泛应用于各种通信系统中，例如无线电通信、广播电视、卫星通信、手机通信等。

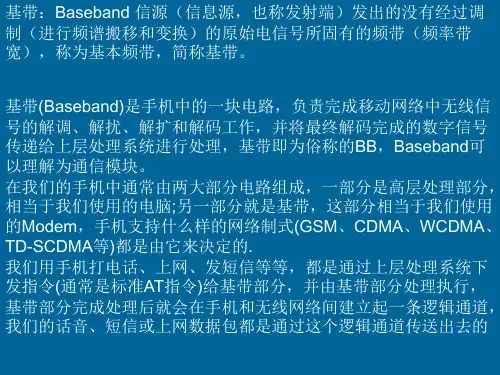

[推荐干货]什么是射频、基带、调制、解调--以手机射频电路为例图解5G路测视频-100公里，8Gbps 破全球记录5G时代陶瓷天线--GPS陶瓷天线调试方法1.手机射频工作原理与电路分析2.图解手机射频电路的设计原理及应用3.手机里的射频芯片和基带芯片是什么关系？▲图解手机射频电路的设计原理及应用1射频电路组成和特点普通手机射频电路由接收通路、发射通路、本振电路三大电路组成。

其主要负责接收信号解调;发射信息调制。

早期手机通过超外差变频(手机有一级、二级混频和一本、二本振电路)，后才解调出接收基带信息;新型手机则直接解调出接收基带信息(零中频)。

更有些手机则把频合、接收压控振荡器(RX—VCO)也都集成在中频内部。

(射频电路方框图)（一）接收电路的结构和工作原理：接收时，天线把基站发送来电磁波转为微弱交流电流信号经滤波，高频放大后，送入中频内进行解调，得到接收基带信息(RXI-P、RXI-N、RXQ-P、RXQ-N);送到逻辑音频电路进一步处理。

该电路掌握重点：(1)、接收电路结构。

(2)、各元件的功能与作用。

(3)、接收信号流程。

电路分析：(1)、电路结构。

接收电路由天线、天线开关、滤波器、高放管(低噪声放大器)、中频集成块(接收解调器)等电路组成。

早期手机有一级、二级混频电路，其目的把接收频率降低后再解调(如下图)。

(接收电路方框图)(2)、各元件的功能与作用。

1)、手机天线：结构：(如下图)由手机天线分外置和内置天线两种;由天线座、螺线管、塑料封套组成。

作用：a)、接收时把基站发送来电磁波转为微弱交流电流信号。

b)、发射时把功放放大后的交流电流转化为电磁波信号。

2)、天线开关：结构：(如下图)手机天线开关(合路器、双工滤波器)由四个电子开关构成。

(图一)(图二)作用：其主要作用有两个：a)、完成接收和发射切换;b)、完成900M/1800M信号接收切换。

逻辑电路根据手机工作状态分别送出控制信号(GSM-RX-EN;DCS- RX-EN;GSM-TX-EN;DCS- TX-EN)，令各自通路导通，使接收和发射信号各走其道，互不干扰。
