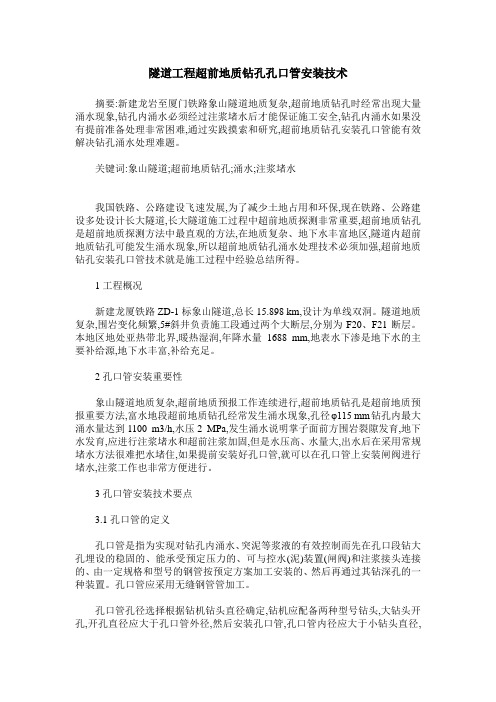

隧道工程超前地质钻孔孔口管安装技术摘要:新建龙岩至厦门铁路象山隧道地质复杂,超前地质钻孔时经常出现大量涌水现象,钻孔内涌水必须经过注浆堵水后才能保证施工安全,钻孔内涌水如果没有提前准备处理非常困难,通过实践摸索和研究,超前地质钻孔安装孔口管能有效解决钻孔涌水处理难题。

关键词:象山隧道;超前地质钻孔;涌水;注浆堵水我国铁路、公路建设飞速发展,为了减少土地占用和环保,现在铁路、公路建设多处设计长大隧道,长大隧道施工过程中超前地质探测非常重要,超前地质钻孔是超前地质探测方法中最直观的方法,在地质复杂、地下水丰富地区,隧道内超前地质钻孔可能发生涌水现象,所以超前地质钻孔涌水处理技术必须加强,超前地质钻孔安装孔口管技术就是施工过程中经验总结所得。

1工程概况新建龙厦铁路ZD-1标象山隧道,总长15.898 km,设计为单线双洞。

隧道地质复杂,围岩变化频繁,5#斜井负责施工段通过两个大断层,分别为F20、F21断层。

本地区地处亚热带北界,暖热湿润,年降水量1688 mm,地表水下渗是地下水的主要补给源,地下水丰富,补给充足。

2孔口管安装重要性象山隧道地质复杂,超前地质预报工作连续进行,超前地质钻孔是超前地质预报重要方法,富水地段超前地质钻孔经常发生涌水现象,孔径φ115 mm钻孔内最大涌水量达到1100 m3/h,水压2 MPa,发生涌水说明掌子面前方围岩裂隙发育,地下水发育,应进行注浆堵水和超前注浆加固,但是水压高、水量大,出水后在采用常规堵水方法很难把水堵住,如果提前安装好孔口管,就可以在孔口管上安装闸阀进行堵水,注浆工作也非常方便进行。

3孔口管安装技术要点3.1孔口管的定义孔口管是指为实现对钻孔内涌水、突泥等浆液的有效控制而先在孔口段钻大孔埋设的稳固的、能承受预定压力的、可与控水(泥)装置(闸阀)和注浆接头连接的、由一定规格和型号的钢管按预定方案加工安装的、然后再通过其钻深孔的一种装置。

孔口管应采用无缝钢管管加工。

隧道超前地质预报与监控量测施工作业指导及监控要点1. 超前地质预报方法要求①隧道每一循环开挖后应及时进行地质素描，核对设计地质情况，判断围岩稳定性。

②超前水平钻探每循环钻孔长度应不低于30m，连续预报时前后两循环孔应重叠5~8m。

③TSP地震波反射法每次预报的距离宜为100~150m，连续预报时，前后两次应重叠10m以上。

④地质雷达在岩溶不发育地段每次预报距离宜为10~20m；在岩溶发育地段预报长度可根据电磁波波形确定。

连续预报时前后两次重叠不应小于5m。

⑤红外探测法每次预报的距离宜为20~30m。

连续预报前后两次重叠长度应不小于5m。

表9.3 超前地质预报方法及要求超前地质预报作业安全预防措施符合设计和技术规程的要求，作业时预防坍塌、掉快、高空作业、突水突泥及其他危险因素。

2.超前地质预报监理控制要点①按照设计给定的超前地质预报设计说明书的里程进行超前地质预报。

②检查超前地质预报报告。

检查所采用的物探、钻探手段、范围、长度、搭接长度等是否与设计相符③超前地质预报应该反馈至设计院，根据超前地质预报结果修改设计，做到动态设计、动态施工。

④超前地质预报时施工单位、监理单位一定要有人员在现场并做好相应记录。

注意，不管做那种超前地质预报前施工单位必须向现场监理报验，现场监理必须旁站并做好记录。

内容有现场人员、设备、数据采集、工作量等。

超前预报资料需保存并建立台帐。

二、监控量测监理工程师审批监控量测计划,监控量测计划应包括量测项目及方法、量测仪器的选择、测点布置、量测频率、数据处理及量测作业人员的组织等内容。

1. 地表下沉量测控制要点：浅埋隧道洞顶地表下沉量测应在隧道尚未开挖前就开始进行，借以获得开挖过程中全位移曲线。

测点和拱顶下沉量测布置在同一断面上。

测点纵向间距与隧道埋深和开挖宽度有关，横向测点一般布置在4—6倍洞室宽范围，隧道中线附近密些，外侧渐稀，间距为2～5m。

在开挖影响范围以外设置2～3个水平基点。

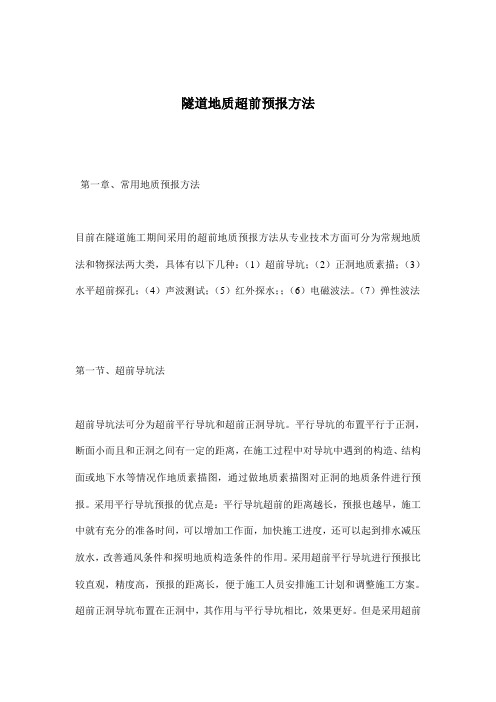

隧道地质超前预报方法第一章、常用地质预报方法目前在隧道施工期间采用的超前地质预报方法从专业技术方面可分为常规地质法和物探法两大类，具体有以下几种：（1）超前导坑；（2）正洞地质素描；（3）水平超前探孔；（4）声波测试；（5）红外探水；；（6）电磁波法。

（7）弹性波法第一节、超前导坑法超前导坑法可分为超前平行导坑和超前正洞导坑。

平行导坑的布置平行于正洞，断面小而且和正洞之间有一定的距离，在施工过程中对导坑中遇到的构造、结构面或地下水等情况作地质素描图，通过做地质素描图对正洞的地质条件进行预报。

采用平行导坑预报的优点是：平行导坑超前的距离越长，预报也越早，施工中就有充分的准备时间，可以增加工作面，加快施工进度，还可以起到排水减压放水，改善通风条件和探明地质构造条件的作用。

采用超前平行导坑进行预报比较直观，精度高，预报的距离长，便于施工人员安排施工计划和调整施工方案。

超前正洞导坑布置在正洞中，其作用与平行导坑相比，效果更好。

但是采用超前导坑法进行预报也有缺陷：一是成本太高，有时需要全洞进行平导开挖；二是在构造复杂地区准确度不高。

第二节、正洞地质素描地质素描是对开挖面的地质情况如实而准确的反映。

素描的主要内容包括地层岩性、构造发育情况（含断层、贯穿性节理、夹层或岩脉）、地下水的出水状态、围岩的稳定性及初期支护采用的方法等。

正洞地质素描是利用所见到正洞已开挖段的地质情况预报前方可能出现的不良地质条件（断层等）。

针对断层而言，又分断层露头作图法和断层前兆特征法。

断层露头作图法对结构面向开挖后方倾斜的断层预报效果较好，因为断层先在隧道底出露，对岩体稳定性影响不大时就可以发现；对于向掌子面前方倾斜的结构面因为先在顶部出现，预报时效果相对较差。

正洞地质素描的优点是不占用施工时间，设备简单，不干扰施工，出结果快，预报的效果好，而且为整个隧道提供了完整的地质资料；缺点是对与隧道夹角较大而又向前倾的结构面容易产生漏报。

加深炮孔/地质探孔记录表地质预报单位：上海海洋地质勘查设计有限公司掌子面里程：总工程师：专业监理工程师：超前地质预报月报施工标段：土建14标地质预报单位：上海海洋地质监理单位：上海建科监理制表：复核：技术负责人：监理：中铁十四局集团有限公司青岛地铁一期工程（3号线）土建14标 2012年7月25日超前地质预报月报施工标段：土建14标地质预报单位：上海海洋地质监理单位：上海建科监理制表：复核：技术负责人：监理：中铁十四局集团有限公司青岛地铁一期工程（3号线）土建14标 2012年8月25日超前地质预报月报施工标段：土建14标地质预报单位：上海海洋地质监理单位：上海建科监理制表：复核：技术负责人：监理：中铁十四局集团有限公司青岛地铁一期工程（3号线）土建14标 2012年9月25日超前地质预报月报施工标段：土建14标地质预报单位：上海海洋地质监理单位：上海建科监理制表：复核：技术负责人：监理：中铁十四局集团有限公司青岛地铁一期工程（3号线）土建14标 2012年10月25日超前地质预报月报施工标段：土建14标地质预报单位：上海海洋地质监理单位：上海建科监理制表：复核：技术负责人：监理：中铁十四局集团有限公司青岛地铁一期工程（3号线）土建14标 2012年11月25日超前地质预报月报施工标段：土建14标地质预报单位：上海海洋地质监理单位：上海建科监理制表：复核：技术负责人：监理：中铁十四局集团有限公司青岛地铁一期工程（3号线）土建14标 2012年12月25日青岛地铁施工标段隧道工程重大地质异常报告表制表：总工程师：总监理工程师：注：异常描述中应描述探测时间、探测手段、异常发生的具体部位、异常的性质、规模等。

青岛地铁施工 14 标段隧道工程地质素描说明：本表主要依据以下标准及资料文献编制：《岩土工程勘察规范》GB50021-2001、《工程岩体分级标准》GB50218-94记录员：日期：青岛地铁施工 14标段隧道工程超前地质预报月报施工标段：地质预报单位：监理单位：制表：复核：技术负责人：监理：日期：备注：1、“孔数/米”为当月完成钻孔数量和隧道超前探测的轴向延米数。

隧道工程现场施工原始记录(全套资料表格)项目名称：道真至瓮安高速公路隧道超前导洞开挖工程原始记录承包单位。

监理单位。

序号桩号及部位检测项目检验方法规定值或允许偏差实测数据平均值（mm）最大值（mm）施工时间检验时间自检监理备注1 拱部Ⅰ，Ⅱ类围岩 1超挖Ⅲ~Ⅴ类围岩宽度每侧全宽边墙、墙角、仰拱连接处（mm）欠挖 20m用尺量1个 20m用尺量，每侧1处 +100，- +200，- +30 100 150 100 200 100 2002 Ⅵ类围岩这是道真至瓮安高速公路隧道超前导洞开挖工程的原始记录。

在进行开挖前，必须先探明隧道的工程地质和水文地质情况。

施工过程中，必须严格控制欠挖，侧墙、墙角和以上部分严禁欠挖。

为确保安全可靠，临时支护部分可以用来控制欠挖量。

开挖轮廓要留支撑沉落量及变形量，以防止出现净空不够的情况。

导洞开挖时，必须清除大浮石，并按设计要求及时进行导洞临时或永久锚喷支护。

项目名称：道真至瓮安高速公路隧道超前支护施工原始记录承包单位。

监理单位。

桩号及部位开挖方法进尺桩号开挖轮廓线超前支护施工时间这是道真至瓮安高速公路隧道超前支护施工的原始记录。

在施工过程中，我们按照设计要求进行开挖，并进行了超前支护。

我们记录了开挖的桩号及部位、进尺桩号、开挖轮廓线、超前支护的设计和实际情况以及施工时间。

项目名称：道真至瓮安高速公路隧道开挖断面施工原始记录承包单位。

监理单位。

桩号及部位检验项目项次实测数据这是道真至瓮安高速公路隧道开挖断面施工的原始记录。

我们记录了不同桩号及部位的检验项目和实测数据。

施工记录：贵州公路建设项目道真至瓮安高速公路隧道现场监控量测施工原始记录（一）承包单位：监理单位：隧道名称：埋设日期：量测项目：开挖日期：测点里程：初读数时间：记录时间：年月日时量测值计算值测点号纪要年月日时年月日时年月日时年月日时年月日时年月日时年月日时年月日时年月日时备注施工现场技术负责人：量测：计算：复核：监理员：日期：贵州公路建设项目道真至瓮安高速公路隧道现场监控量测施工原始记录（二）承包单位：监理单位：桩号：距洞口距离：量测断面编号：相对量测时间观测值温度修正相对第上一间隔收敛修正后观一次收温测线测ⅠⅡ平均值值测值敛值次收时间速度度点编号年月日时敛值mmmmmmmmmmmmmmmmmmdmm/d 备注量测初始值应在开挖后2小时读出。

隧道超前导坑水磨钻非爆破施工工法中铁隧道集团一处有限公司中铁二院工程集团有限责任公司张志和匡亮陈赤坤1．前言为保证隧道在近距离下穿构筑物和建筑物的安全，必须严格控制爆破震动。

一般的爆破震动控制技术,也只能是最大限度地降低爆破震动，且振速控制波动性较大，易对居民造成影响。

在地表建筑物林立的城市环境下进行浅埋隧道掘进施工时，对于下穿地表抗震等级低的构筑物困难地段，或者不允许产生爆破震动的地段，非爆破开挖往往成为一种不得不选用的手段。

尽管非爆破开挖具备完全减震的特点，能降低或完全解决一些因爆破开挖而对周边环境产生的影响，但其也存在一定的局限性，主要体现在：机械化程度低、移动不方便，效率较低，作业范围有限，无法解决施工进度问题，因此对于长距离、大断面下穿地表建筑物隧道而言，非爆破开挖设备及工艺仅能作为爆破开挖施工的补充，无法作为主要施工手段进行施工。

在重庆地区地层砂泥岩分布较广，抗滑桩和桩基等基坑开挖中利用水磨钻在垂直方向取芯劈裂开挖应用较多，据此，我们认为这种非爆开挖方法也可以在水平方向的隧道掘进中试用，为此将“水磨钻”非爆破开挖引入隧道循环施工中，达到既能减轻爆破地震动，又能达到快速施工的目的。

中铁隧道集团一处有限公司在长洪岭隧道出口DK183+395～DK182+995浅埋下穿江池镇段施工中，开展了《浅埋高风险隧道下穿密集民房施工爆破震动控制技术研究》课题研究，采用水磨钻非爆破的方法施工导洞，为后续扩挖提供临空面，很好地控制了后续扩挖的爆破震动，取得了一定效果，本文通过对科研成果和工艺的总结提高，形成本工法，希望给类似工程提供借鉴。

2．工法特点2.1 本工法投入小，施工成本低。

本工法无需大型设备，所需设备成本低，轻便易维护，易于操作，并且需用劳动力较少，普通工人即可操作，设备和人员方面的投入较小，和静态爆破、铣挖法、掘进机法等低震、微震工法相比，施工成本低。

2.3 水磨钻及液压劈裂机工作时，不会产生震动、冲击、噪音、粉尘飞屑等，不会产生有毒气体和其它有害废弃物，对周围环境无影响，作业环境明显改善。

隧道超前支护施工方法及工艺流程（五）光面爆破施工工艺1.放样布眼钻眼前，测量人员要用红铅油准确绘出开挖面的中线和轮廓线，标出炮眼位置，其误差不得超过5cm。

在直线段，可用3~5台激光准直仪控制开挖方向和开挖轮廓线。

2.定位开眼采用钻孔台车钻眼时，台车与隧道轴线要保持平行。

台车就位后按炮眼布置图正确钻孔。

对于掏槽眼和周边眼的钻眼精度要求比其他眼要高，开眼误差要控制在3cm和5cm以内。

3.钻眼钻工要熟悉炮眼布置图，要能熟练地操纵凿岩机械，特别是钻周边眼,一定要有丰富经验的老钻工司钻，台车下面有专人指挥，以确保周边眼有准确的外插角（眼深3m时，外插角小于3。

；眼深5m时，外插角小于2°）,尽可能使两茬炮交界处台阶小于15cm。

同时，应根据眼口位置及掌子面岩石的凹凸程度调整炮眼深度，以保证炮眼底在同一平面上。

4.清孔装药前，必须用由钢筋弯制的炮钩和小于炮眼直径的高压风管输入高压风将炮眼石屑刮出和吹净。

5.装药装药需分片分组按炮眼设计图确定的装药量自上而下进行，雷管要“对号入座”。

所有炮眼均以炮泥堵塞，堵塞长度不小于20cm。

6.联结起爆网路起爆网路为复式网路，以保证起爆的可靠性和准确性。

联结时要注意:导爆管不能打结和拉细；各炮眼雷管连接次数应相同；引爆雷管应用黑胶布包扎在离一簇导爆管自由端IOCm以上处。

网路联好后，要有专人负责检查。

7.瞎炮的处理发现瞎炮，应首先查明原因。

如果是孔外的导爆管损坏引起的瞎炮，则切去损坏部分重新连接导爆管即可；但此时的接头应尽量靠近炮眼。

如因孔内导爆管损坏或其本身存在问题造成瞎炮，则应参照《公路隧道爆破安全规程》有关条款处理。

8.质量检验标准（1）超欠挖。

爆破后的围岩面应圆顺平整无欠挖，超挖量（平均线性超挖）应控制在IOcm（眼深3m）和13Cm（眼深5m）以内。

（2）半眼痕保存率。

围岩为整体性好的坚硬岩石时，半眼痕保存率应大于80%,中硬岩石应大于70%,软岩应大于50%。

隧道地质超前预报钻孔雷达技术及应用摘要：近年来，我国的隧道工程建设有了很大进展，在隧道工程中，钻孔雷达技术发挥着重要的作用。

小煤窑采空区及巷道多存在资料不完善、规模小、隐蔽性强等特征，勘察阶段采用常规方法难以查明采空区的平面位置和埋深，对隧道工程施工安全和结构稳定造成极大影响。

因此本文首先分析钻孔雷达技术原理，其次探讨钻孔雷达的应用，可为类似工程建设提供借鉴经验。

关键词：地质超前预报；钻孔雷达；探地雷达；围岩等级引言隧道工程作为一种特大的隐蔽工程，具有距离长、埋深深、地质条件复杂等特点，使得隧道工程施工过程中存在许多工程地质问题，常见的地质灾害有破碎带、岩溶、岩爆、突泥、涌水和塌方等，对隧道工程质量、进度和安全控制带来不利影响。

因此，在隧道施工过程中开展超前地质预报工作，可补充地质勘察阶段工作的不足，进一步探明不良地质体的位置和规模，提前防范和及时调整施工方案，确保隧道安全、高效施工。

1钻孔雷达技术原理利用钻孔雷达进行隧道涌水超前预报是最近几年才发展起来的方法，尽管其还有许多需要发展和完善的地方，比如单孔不能确定不良地质体方位、雷达天线如何在水平钻孔内移动等，但是在岩溶区，其仍是一种非常值得推广的技术方法，利用钻孔雷达进行隧道涌水超前预报具备直观，探测距离远等优势，可以结合超前钻探进行，基本上不会影响施工进度。

常规的探地雷达虽然在浅层地质超前预报具有高效、精准等优点，但其预报的范围较小，通常只能预报井孔周围一定范围内的地质情况，由于地形等的影响，井孔的布置受到一定程度的制约，从而导致在采用探地雷达进行地质超前预报时可能会错过比较重要的地质情况，因此在井内探测的需求日益旺盛。

随着相关研究成果的不断涌现以及其他新技术的兴起，钻孔雷达越来越多的被应用于工程实践中。

作为一种井内雷达探测方法，它主要通过向井内发射很高频率的电磁波，高频率电磁波在地层中传播时会形成一定图像，从而可以了解前方地质情况，较早的获取前方不良地质情况，具有分辨率高，探测范围广的优点。
