NAT 配置实训总结

Internet接入(NAT)实验报告实验名称：Internet接入（NAT）实验实验目的：1. 了解网络地址转换（Network Address Translation，NAT）的概念和原理；2. 通过实验，掌握NAT的配置方法；3. 掌握使用NAT实现多个计算机共享一个公网IP地址。

实验环境：1. 一台具备多个网络接口的计算机；2. 路由器。

实验步骤：1. 配置计算机的网络接口，将其中一个接口连接到路由器的LAN口，将另一个接口连接到内部网络；2. 配置路由器的网络接口，将其中一个接口连接到计算机的LAN口，将另一个接口连接到公网；3. 配置计算机的网络接口的IP地址、子网掩码、网关；4. 配置路由器的网络接口的IP地址、子网掩码、网关；5. 启用计算机的NAT功能；6. 启用路由器的NAT功能；7. 在计算机上配置内部网络的计算机的IP地址、子网掩码、网关；8. 配置内部网络中的计算机的DNS服务器地址；9. 计算机连接到内部网络，并测试其能否通过NAT访问公网。

实验结果和分析：实验中，我们成功配置了计算机的网络接口，配置了路由器的网络接口，并启用了NAT功能。

内部网络的计算机能够通过NAT访问公网，实现了多个计算机共享一个公网IP地址的功能。

实验中可能遇到的问题及解决方案：1. 配置IP地址、子网掩码、网关时，需要确保各个设备的网段要一致，否则无法进行网络通信；2. 配置NAT功能时，需确保计算机和路由器的防火墙不会阻止NAT功能的正常运行；3. 测试过程中，需确保计算机和路由器的网络接口能够正常工作，否则可能导致无法访问公网。

实验总结：通过本次实验，我们学习了网络地址转换的概念和原理，并且实际配置了一台计算机和路由器的NAT功能，实现了多个计算机共享一个公网IP地址的功能。

这对于家庭或办公室内部网络中多台计算机需要共享一个公网IP地址的情况下非常有用，可以有效地提高网络资源的利用率。

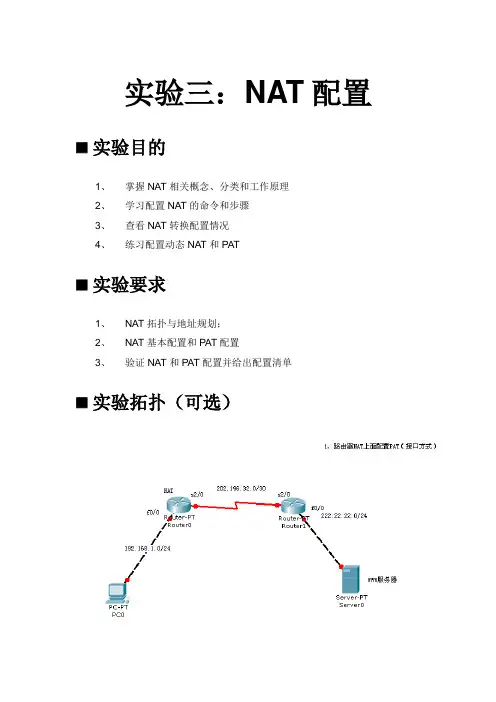

实验报告——实验⼀：NAT配置实验⼀：NAT配置实验⽬的1、掌握NAT相关概念、分类和⼯作原理2、学习配置NAT的命令和步骤3、查看NAT转换配置情况4、练习配置动态NAT和PAT实验要求1、NAT拓扑与地址规划；2、NAT基本配置和PAT配置3、验证NAT和PAT配置并给出配置清单实验拓扑实验设备（环境、软件）路由器2台，交叉线3条，serial DCE线⼀条。

Pc机2台，www服务器⼀台。

实验设计到的基本概念和理论NAT技术使得⼀个私有⽹络可以通过internet注册IP连接到外部世界，位于inside⽹络和outside ⽹络中的NAT路由器在发送数据包之前，负责把内部IP翻译成外部合法地址。

内部⽹络的主机不可能同时于外部⽹络通信，所以只有⼀部分内部地址需要翻译。

NAT的主要⽤途是让⽹络能使⽤私有IP地址⼀节省IP地址。

NAT将不可路由的私有内部地址转换成可路由的NAT的翻译可以采取静态翻译（static translation）和动态翻译（dynamic translation）两种。

静态翻译将内部地址和外部地址⼀对⼀对应。

当NAT需要确认哪个地址需要翻译，翻译时采⽤哪个地址pool时，就使⽤了动态翻译。

采⽤portmultiplexing技术，或改变外出数据的源port技术可以将多个内部IP地址影射到同⼀个外部地址，这就是PAT（port address translator）。

当影射⼀个外部IP到内部地址时，可以利⽤TCP的load distribution技术。

使⽤这个特征时，内部主机基于round-robin机制，将外部进来的新连接定向到不同的主机上去。

注意：load distributiong 只有在影射外部地址到内部的时候才有效。

实验过程和主要步骤步骤⼀：主机与服务器的IP地址配置1、PC0上IP的配置192.168.3.12、PC1上IP的配置192.168.2.13、服务器IP的配置222.22.22.1步骤⼆：Router0的配置1、端⼝配置Router>enableRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface f0/0Router(config-if)#ip address 192.168.3.2 255.255.255.0Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#exitRouter(config)#interface f1/0Router(config-if)#ip address 192.168.2.2 255.255.255.0Router(config-if)#no shutRouter(config-if)#%LINK-5-CHANGED: Interface FastEthernet1/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet1/0, changed state to upRouter(config-if)#exitRouter(config)#interface s2/0Router(config-if)#ip address 202.196.32.1 255.255.255.0Router(config-if)#clock rate 9600Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial2/0, changed state to downRouter(config-if)#end%SYS-5-CONFIG_I: Configured from console by consoleRouter#copy running-config startup-configDestination filename [startup-config]?Building configuration...[OK]Router#2、配置静态默认路由Router#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#ip route 0.0.0.0 0.0.0.0 s2/0Router(config)#endRouter#步骤三：Router1的配置1、端⼝配置Router>enableRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface s2/0Router(config-if)#ip address 202.196.32.2 255.255.255.0Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial2/0, changed state to upRouter(config-if)#exitRouter(config)#interface f0%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up /0Router(config-if)#exitRouter(config)#interface f0/0Router(config-if)#ip address 222.22.22.2 255.255.255.0Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed stateto upRouter(config-if)#end%SYS-5-CONFIG_I: Configured from console by consoleRouter#copy running-config startup-configDestination filename [startup-config]?Building configuration...[OK]步骤四：NAT配置把路由器Router0作为局域⽹的边界路由，在其上配置静态NAT转换，⽬的是形成如下对⽐，使得PC1可以通信，⽽PC0不能通信。

NAT学习总结一、NAT介绍1．NAT是什么？NAT是一种把内部私有网络地址（IP地址）翻译成合法网络IP地址的技术。

NAT属于接入广域网(W AN)技术，广域网是将分布在不同地区的局域网或计算机系统互连起来，达到资源共享的目的。

如因特网（Internet）是世界范围内最大的广域网。

NAT的目的解决IP地址数量紧缺。

当大量的内部主机只能使用少量的合法的外部地址，就可以使用NAT把内部地址转化成外部地址。

NAT还可以防止外部主机攻击内部主机（或服务器）需要理解的内容：1.使用NAT需要在专用网连接到因特网的路由器上安装NAT软件。

装有NAT软件的路由器叫做NAT路由器，一般购买的路由器支持哪种类型NAT是设定好的。

2.NAT路由器至少需要有一个有效的外部全球IP地址。

3.NAT的功能是双向的，即可以把内网的私有地址，转化成外网的公有地址。

使得内部网络上的主机可以访问Internet，又可以把Internet上的公网IP转换成内网IP，使得外网主机可以访问内部网络。

2．NAT的分类1.NAT可以分为Basic NAT和PAT：Basic NAT只转化IP，不映射端口。

PAT除了转化IP，还做端口映射，可以用于多个内部地址映射到少量（甚至一个）外部地址。

2.PAT分为Symmetric NAT型和Cone NAT型Symmetric NAT型 (对称型),在网关时，两个不同session并端口号不同Cone NAT型（圆锥型）,在网关时，两个不同session但端口号相同3.Cone NAT型分为Full Cone NAT，Address RestrictedCone NAT 、PortRestrictedCone NATFull Cone NAT（完全圆锥型）：NAT会将客户机地址{X:y}转换成公网地址{A:b}并绑定，任何包都可以通过地址{A:b}送到客户主机的{X:y}地址上。

Address RestrictedCone NAT （地址限制圆锥型）：NAT会将客户机地址{X:y}转换成公网地址{A:b}并绑定，只有来自主机{P}的包才能和主机{X:y}通信。

千里之行，始于足下。

关于nat实训报告实训报告-NAT(Network Address Translation)网络地址转换一、实训背景和目的随着国内互联网的蓬勃发展，网络连接数的快速增长，IPv4地址资源日益紧缺。

而IPv6的部署和普及还需要一定的时间，因此需要通过一些手段来有效地利用有限的IPv4地址资源。

网络地址转换(NAT)就是一种常用的解决方案，通过将一组私有IP地址映射为公共IP地址，来实现多台设备共享公共IP地址的功能。

本次实训旨在通过搭建、配置和管理一个NAT网络，加深对NAT的理解和使用，掌握相关操作方法。

二、实训内容和步骤1. 理论知识学习在实训开始前，首先进行了相关理论知识的学习。

了解了NAT的基本概念和原理，包括IP地址的分类和划分、IPv4与IPv6的差异、私有IP地址和公共IP地址的作用等。

2. 环境准备搭建实验环境，需要一台拥有多网口的服务器和多台终端设备。

在这里选择了Ubuntu Server作为服务器操作系统，使用VirtualBox虚拟化软件创建多台虚拟机作为终端设备。

3. 配置网络连接通过虚拟网卡和网桥的设置，将服务器和终端设备连接到同一个网络中，保证它们可以相互通信。

第1页/共3页锲而不舍，金石可镂。

4. 配置NAT设备在服务器上安装配置iptables，将私有IP地址映射为公共IP地址。

根据需要，可以设置端口映射、IP过滤等规则，以实现更多的网络功能。

5. 测试NAT网络将终端设备配置为使用私有IP地址，然后通过服务器上的NAT设备访问互联网。

同时，可以测试不同终端设备之间的通信功能。

6. 管理NAT设备通过命令行工具或者图形界面工具，对NAT设备进行管理。

包括添加、修改和删除转换规则，查看转换状态和日志等。

7. 故障排除和优化如果出现网络故障或性能问题，需要进行排查和处理。

通过分析日志、查看错误信息等方法，找到问题所在，并尝试解决。

可以加深对NAT设备的理解和应用。

实验报告项目12 静态NAT配置1 任务概述静态NAT是设置内部IP和外部IP一对一的转换, 将某个私有IP地址固定的映射成为一个合法的公有IP。

如下图配置计算机和路由器, 设置RouterA的IP地址: s0/0:60.1.1.1/24 , f0/0: 10.65.1.1/16 , 将接口f0/0设置为内部接口, 接口s0/0设置为外部接口,静态映射私有IP为公网IP, 映射规则如下:私有IP ——> 公网IP10.65.1.2 60.1.1.3310.65.1.3 60.1.1.3410.65.1.4 60.1.1.352 方案设计2.1需求分析网络地址转换(NA T, Network Address Translation)被广泛应用于各种类型Internet 接入方式和各种类型的网络中。

原因很简单, NAT 不仅完美地解决了lP 地址不足的问题, 而且还能够有效地避免来自网络外部的攻击, 隐藏并保护网络内部的计算机。

NAT 的实现方式有三种, 即静态转换Static Nat、动态转换Dynamic Nat 和端口多路复用OverLoad。

2.2 方案设计示意图（可以用Office的Visio软件画图）:2.3设备清单搭建如上图所示的网络环境, 需要如下的设备及材料:（1）Cisco2621路由器（2台）；（2）PC机2台；（3）双绞线（若干根）；2.4 规划路由器各接口IP地址、子网掩码如下表所示:路由器名称接口IP地址子网掩码描述Router A F0/0 10.65.1.1/16 255.255.0.0 连接内网Router A F0/1 60.1.1.1/30 255.255.255.252 连接外网Router B F0/0 60.1.1.2/16 255.255.0.0 连接外网Router B F0/1 133.0.0.2/24 255.255.255.0 连接外网2.5 规划各计算机的IP地址、子网掩码和网关如下表所示:计算机IP地址子网掩码网关Host A 10.65.1.2 255.255.0.0 10.65.1.1Host B 133.0.0.1 255.255.0.0 133.0.0.23 实施步骤（1）配置路由器的名称；（2）配置路由器各接口地址；(3) 静态NAT是设置内部IP和外部IP一对一的转换, 将某个私有IP地址固定的映射成为一个合法的公有IP。

实验报告17静态转换是指将内部网络的私有IP地址转换为公有IP地址，IP地址对是一对一的，是一成不变的，某个私有IP地址只转换为某个公有IP地址。

借助于静态转换，可以实现外部网络对内部网络中某些特定设备(如服务器)的访问。

动态转换是指将内部网络的私有IP地址转换为公用IP地址时，IP地址是不确定的，是随机的，所有被授权访问上Internet的私有IP地址可随机转换为任何指定的合法IP地址。

也就是说，只要指定哪些内部地址可以进行转换，以及用哪些合法地址作为外部地址时，就可以进行动态转换。

动态转换可以使用多个合法外部地址集。

当ISP提供的合法IP地址略少于网络内部的计算机数量时。

可以采用动态转换的方式。

端口多路复用(Port address Translation,PAT)是指改变外出数据包的源端口并进行端口转换，即端口地址转换(PA T，Port Address Translation).采用端口多路复用方式。

内部网络的所有主机均可共享一个合法外部IP地址实现对Internet的访问，从而可以最大限度地节约IP地址资源。

同时，又可隐藏网络内部的所有主机，有效避免来自internet的攻击。

因此，目前网络中应用最多的就是端口多路复用方式。

【注意事项】1.在配置的时候不要把inside和outside应用接口弄错2.要加上能能使数据包外发的路由协议。

该实验所需要的简单实验拓扑。

请用模拟器拓扑替换此图。

实验拓扑图实验步骤及命令清单本次实验步骤对锐捷机架真实设备和思科模拟器均可。

本节实验报告由三个实验组成。

注意：PC机和路由器之间用交叉线相连。

实验步骤:参看电子书——CCNA实验指导实验。

实验二十：静态地址转换实验二十一：动态地址转换实验二十二：PAT一、静态地址转换：通过实验掌握静态NAT的配置方法及实际应用。

根据需要将内部主机PC1:192.168.1.1和PC2:192.168.1.2私有地址转为能上外网的公有地址。

NAT配置实验实验报告实验报告：NAT配置实验1. 实验目的：本实验旨在了解和掌握网络地址转换（Network Address Translation，NAT）的基本概念和配置方法，并通过实际操作实现NAT 功能。

2. 实验设备和工具：-路由器设备-电脑设备-网络连接线3. 实验步骤：步骤1: 连接设备-将计算机设备通过网络连接线与路由器设备进行连接。

步骤2: 登录路由器-打开浏览器，输入路由器的IP地址，进入路由器的管理界面。

-输入用户名和密码进行登录。

步骤3: 进入NAT配置界面-在路由器的管理界面中，找到"网络设置"或"高级设置"等相关选项，进入NAT配置界面。

步骤4: 启用NAT功能-在NAT配置界面中，找到"启用NAT"或"开启NAT"等选项，勾选该选项以启用NAT功能。

步骤5: 配置NAT规则-在NAT配置界面中，找到"端口映射"或"端口转发"等选项，点击添加新规则。

-输入内部IP地址和端口号，以及外部IP地址和端口号，配置相应的映射规则。

步骤6: 保存并应用配置-在NAT配置界面中，点击保存或应用按钮，将所配置的NAT规则保存并应用到路由器上。

4. 实验结果：-成功登录路由器管理界面并找到NAT配置界面。

-成功启用NAT功能并配置了相应的映射规则。

-保存并应用了配置。

5. 实验总结：通过本次实验，我对NAT的概念和配置方法有了更深入的了解。

NAT作为一种常用的网络地址转换技术，可以帮助解决IP地址不足的问题，并实现内部网络与外部网络的通信。

在实验过程中，我学会了如何登录路由器管理界面、启用NAT功能以及配置NAT规则。

这些知识对于理解和应用NAT技术具有重要意义。

通过实验的操作和实际应用，我对NAT的工作原理和使用方法有了更深入的认识，并能够在实际网络环境中进行NAT配置和管理。

实验一：NAT配置实验目的1、掌握NAT相关概念、分类和工作原理2、学习配置NAT的命令和步骤3、查看NAT转换配置情况4、练习配置动态NAT和PAT实验要求1、NAT拓扑与地址规划；2、NAT基本配置和PAT配置3、验证NAT和PAT配置并给出配置清单实验拓扑实验设备（环境、软件）路由器2台，交叉线3条，serial DCE线一条。

Pc机2台，www服务器一台。

实验设计到的基本概念和理论NAT技术使得一个私有网络可以通过internet注册IP连接到外部世界，位于inside网络和outside 网络中的NAT路由器在发送数据包之前，负责把内部IP翻译成外部合法地址。

内部网络的主机不可能同时于外部网络通信，所以只有一部分内部地址需要翻译。

NAT的主要用途是让网络能使用私有IP地址一节省IP地址。

NAT将不可路由的私有内部地址转换成可路由的NAT的翻译可以采取静态翻译（static translation）和动态翻译（dynamic translation）两种。

静态翻译将内部地址和外部地址一对一对应。

当NAT需要确认哪个地址需要翻译，翻译时采用哪个地址pool时，就使用了动态翻译。

采用portmultiplexing技术，或改变外出数据的源port技术可以将多个内部IP地址影射到同一个外部地址，这就是PAT（port address translator）。

当影射一个外部IP到内部地址时，可以利用TCP的load distribution技术。

使用这个特征时，内部主机基于round-robin机制，将外部进来的新连接定向到不同的主机上去。

注意：load distributiong 只有在影射外部地址到内部的时候才有效。

实验过程和主要步骤步骤一：主机与服务器的IP地址配置1、PC0上IP的配置192.168.3.12、PC1上IP的配置192.168.2.13、服务器IP的配置222.22.22.1步骤二：Router0的配置1、端口配置Router>enableRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface f0/0Router(config-if)#ip address 192.168.3.2 255.255.255.0Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed stateto upRouter(config-if)#exitRouter(config)#interface f1/0Router(config-if)#ip address 192.168.2.2 255.255.255.0Router(config-if)#no shutRouter(config-if)#%LINK-5-CHANGED: Interface FastEthernet1/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet1/0, changed stateto upRouter(config-if)#exitRouter(config)#interface s2/0Router(config-if)#ip address 202.196.32.1 255.255.255.0Router(config-if)#clock rate 9600Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial2/0, changed state to downRouter(config-if)#end%SYS-5-CONFIG_I: Configured from console by consoleRouter#copy running-config startup-configDestination filename [startup-config]?Building configuration...[OK]Router#2、配置静态默认路由Router#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#ip route 0.0.0.0 0.0.0.0 s2/0Router(config)#endRouter#步骤三：Router1的配置1、端口配置Router>enableRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface s2/0Router(config-if)#ip address 202.196.32.2 255.255.255.0Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial2/0, changed state to upRouter(config-if)#exitRouter(config)#interface f0%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up/0Router(config-if)#exitRouter(config)#interface f0/0Router(config-if)#ip address 222.22.22.2 255.255.255.0Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed stateto upRouter(config-if)#end%SYS-5-CONFIG_I: Configured from console by consoleRouter#copy running-config startup-configDestination filename [startup-config]?Building configuration...[OK]步骤四：NAT配置把路由器Router0作为局域网的边界路由，在其上配置静态NAT转换，目的是形成如下对比，使得PC1可以通信，而PC0不能通信。

nat配置实验报告一、实验目的本次实验的主要目的是深入了解和掌握网络地址转换（NAT）的配置方法和工作原理，通过实际操作，实现不同网络之间的地址转换，提高网络的安全性和可扩展性。

二、实验环境1、操作系统：Windows Server 20192、网络设备：Cisco 路由器3、模拟软件：Packet Tracer三、实验原理NAT（Network Address Translation）即网络地址转换，是一种将私有 IP 地址转换为公有 IP 地址的技术。

其主要作用包括：1、解决 IPv4 地址短缺问题：通过多个私有地址共用一个公有地址进行网络通信，节省了公有地址资源。

2、增强网络安全性：隐藏内部网络的拓扑结构和私有 IP 地址，降低了来自外部网络的攻击风险。

NAT 主要有三种类型：1、静态 NAT：将一个私有 IP 地址永久映射到一个公有 IP 地址。

2、动态 NAT：将一组私有 IP 地址动态映射到一组公有 IP 地址。

3、端口地址转换（PAT）：也称为 NAT 重载，通过端口号区分不同的私有 IP 地址与公有 IP 地址的映射关系。

四、实验步骤1、打开 Packet Tracer 软件，创建网络拓扑结构。

包括一个内部网络、一个外部网络和一台执行 NAT 功能的路由器。

2、配置内部网络的 IP 地址和子网掩码。

为内部网络中的主机分配私有 IP 地址，例如 19216811 192168110 ，子网掩码为 2552552550 。

3、配置外部网络的 IP 地址和子网掩码。

为外部网络中的主机分配公有 IP 地址，例如 20210011 ，子网掩码为 2552552550 。

4、配置路由器的接口 IP 地址。

为连接内部网络的接口配置私有 IP 地址，为连接外部网络的接口配置公有 IP 地址。

5、配置静态 NAT 。

选择一个内部主机（例如 19216811 ），将其私有 IP 地址静态映射到一个公有 IP 地址（例如 20210012 ）。

NAT 实验报告1. 引言网络地址转换（Network Address Translation，NAT）是一种常见的网络技术，用于将内部网络的私有 IP 地址映射为公共 IP 地址，以实现内部网络与外部网络的通信。

本实验旨在通过搭建 NAT 网络实验环境，深入理解 NAT 的工作原理和相关概念。

2. 实验环境搭建为了完成本实验，我们需要准备以下实验环境： - 1 台路由器设备（作为 NAT网关） - 2 台主机设备（分别连接到路由器的 LAN 端口）首先，我们将路由器的 WAN 口连接到外部网络，例如宽带调制解调器或者是另一台路由器。

然后，我们将两台主机分别连接到路由器的两个 LAN 口。

3. NAT 配置接下来，我们需要配置路由器设备上的 NAT 设置，以实现内部主机与外部网络的通信。

具体配置步骤如下：步骤 1：登录路由器管理界面使用浏览器访问路由器的管理界面，通常是在浏览器地址栏输入默认网关 IP 地址，并使用管理员账号和密码登录。

步骤 2：启用 NAT在路由器管理界面中，找到“NAT”或“网络设置”等相关选项，启用 NAT 功能。

根据不同的路由器型号和固件版本，具体操作可能会有所不同。

步骤 3：配置 NAT 规则在路由器管理界面中，找到“端口转发”、“虚拟服务器”或“NAT 规则”等相关选项，配置 NAT 规则以将外部请求转发到内部主机。

根据需要，可以使用端口转发或者虚拟服务器来实现对特定端口的映射。

步骤 4：保存并应用配置在完成 NAT 配置后，记得保存并应用新的配置。

路由器会自动重启并应用新的设置。

4. 实验验证完成 NAT 配置后，我们可以通过以下步骤来验证 NAT 的工作情况：步骤 1：检查网络连接确保所有设备都正确连接，并且网络链路正常。

步骤 2：外部网络访问内部主机尝试从外部网络访问通过 NAT 映射的内部主机。

例如，可以使用外部计算机的浏览器访问内部主机上提供的 Web 服务。
