《道路工程制图》题库一、选择题（每题1分）第一章制图基础1、丁字尺是用来与图板配合画水平线的，下面使用方法错误的是：（）（C）A保持尺头与图板左边贴紧B水平线应由上向下逐条画出C可用丁字尺的下边画水平线D应防止受潮、曝晒、烘烤或弯曲2、据铅芯硬度不同用H或B标明，其中H表示（）。

（A）A硬而淡B软而浓C软硬适中D硬而浓3、A1图幅的图纸外形尺寸是（）。

（C）A841×1189B840×1189C594×841D594×8404、对图中比例下面表述正确的是（）。

（D）A1：100<1：200B1：50<1：200C1：100>1：50D1：100>1：2005、图上所有尺寸数字是物体的（）大小数值，与图形选用比例（）。

（D）A缩小无关B扩大有关C实际有关D实际无关6、图纸幅面的（）可以加长，加长时图幅A0、A2、A4应为（）的整倍数，图幅A1、A3应为（）的整倍数。

（A）A长边150mm210mm B短边150mm210mmC长边210mm150mm D短边210mm150mm7、工程图一般采用三种线宽，即粗、中、细的比例规定为（）。

（B）A b：0.5b：0.35bB b：0.5b：0.25bC b：0.6b：0.25bD b：0.5b：0.30b8、标高、坡长和曲线要素均以（）为单位。

（C）A kmB cmC mD mm9、标高的符号采用（）绘制的（）三角形表示。

（D）A中实线等边B细实线等边C中实线等腰直角D细实线等腰直角10、在画底稿时，应选用（）铅笔轻轻画出。

（B）A B或HB H或2HC B或2B D2B或2H第二章投影的基本知识11、为了能在一张图纸上同时反映出三个投影图，即将三投影面体系展开，展开时规定（）不动。

（D）A投影面B H面C W面D V面12、将三投影面体系展开后，Y轴分成两部分，其中随W面旋转的用（）表示。

《道路工程制图》教学大纲课程名称：中文名称：道路工程制图，英文名称：Engineering Drawing ：课程性质：专业基础课学分：4学分总学时：64学时其中，理论学时：64学时，实验(上机)学时：0学时适用专业：交通工程，交通土建专业先修课程：几何学一、教学目的与要求：本课程是交通工程及相关专业的一门专业基础课，目的是使学生了解绘制和阅读工程图样的理论和方法；培养空间想象、图样分析能力，培养正确使用绘图工具和仪器的能力及绘制和阅读土建专业图的能力。

在教学过程中锻炼学生的识图和画图的能力以及认真负责和严谨细致的工作作风。

通过学习熟练掌握投影画图的各种规律，掌握组合体投影图的画法，掌握各种视图、剖面图、断面图的画法，熟练掌握绘制道路、桥梁、涵洞、隧道等工程图，结构施工图的方法。

二、教学内容与学时分配：三、各章节主要知识点与教学要求：第一章绪论（2 学时）§1.1 道路工程制图课程概述§1.2 投影的基础知识一、平行投影的基本性质二、三面投影图§1.3工程制图的发展史本章重点：正投影的基本规律、三面投影本章难点：正投影的基本规律本章教学要求：了解本课程的作用与地位掌握本课程的学习方法了解投影的概念了解绘图仪器和工具第二章点和直线（ 3 学时）§3-1 点的投影一、点的三面投影二、点的投影与坐标三、两点的相对位置§3-2 直线的投影一、各种位置直线二、一般位置直线的实长与倾角三、直线上的点§3-3两直线的相对位置本章重点：掌握点线的投影特性本章难点：一般位置情况下几何元素的投影特性本章教学要求：了解点、线的投影特性第三章平面（2学时）§3-1 平面的表示法§3-2 平面对投影面的相对位置§3-3 平面上的点直线和图形本章重点：三种位置平面的投影特性本章难点：平面上求点、线的作图方法本章教学要求：了解三种位置平面的投影特性第四章直线与平面、平面与平面的相对位置（ 1学时）§4-1 直线与平面平行、平面与平面平行§4-2 直线与平面相交、平面与平面相交一、特殊位置相交二、一般位置相交§4-3 直线与平面垂直、平面与平面垂直本章重点：画法几何问题的综合分析法本章难点：一般位置线和面的度量和定位类解题方法本章教学要求：掌握度量类问题的解题方法第七章立体的投影及其表面交线（ 9 学时）§7-1平面立体的投影一、形体的分类及投影分析二、平面体三、回转曲面体四、形体的投影及表面上的点和线§7-2 平面与立体相交一、平面体的截交线二、曲面体的截交线§7-4 相贯的概念及两平面立体相交§7-5 平面立体与曲面立体相交§7-6 两曲面立体相交本章重点：立体表面的交线本章难点：截交线、相贯线的求法本章教学要求：在形体的表面确定点和线第八章轴测投影（ 3 学时）§8-1 轴测投影的基本知识轴测图的轴间角和轴向伸缩系数§8-2 正轴测投影§8-3 斜轴测投影§8-4 圆的轴测图§8-7 轴测图的选择§8-8 轴测草图本章重点：正等测、斜二测轴测图本章难点：带曲面组合体轴测图本章教学要求：轴测图的画法第十章标高投影（ 6 学时）§10-1 点和直线的标高投影§10-2 平面的标高投影§10-3 曲面的标高投影§10-4 坡面与地形面的交线本章重点：地形图和同坡曲面本章难点：地形图的画法本章教学要求：了解标高投影的原理第十一章制图基础（ 2 学时）§10-1 概述§10-2 制图规格§10-3 制图技术本章重点：绘图的基本技能本章难点：图线尺寸标注本章教学要求：了解绘图仪器和工具，熟悉制图规格第十二章投影制图（ 18 学时）§12-1 视图§12-2 视图的绘制方法一、形体分析、线面分析二、投影图的选择三、组合体投影图的画图步骤§12-3视图的阅读方法一、读图的基本知识二、读图举例§12-4尺寸标注§12-5断面图和剖面图一、基本概念二、剖面图的种类三、断面图的种类§12-6图样的简化画法一、对称的简化画法二、折断简化画法三、相同结构简化画法四、连接简化画法本章重点：形体分析法和线面分析法、剖面图与断面图本章难点：组合体的识读、剖面图与断面图本章教学要求：掌握组合体的画法、掌握制图的基本方法和国家规范第十三章道路工程图（ 6 学时）§13-1 公路路线工程图一、路线平面图二、路线纵断面图三、路基横断面图§13-2城市道路路线工程图本章重点：能够绘制道路的平、纵、横图样本章难点：路线纵断面图本章教学要求：了解道路路线工程图的图示方法与特点、了解路线平面图中的常用图例。

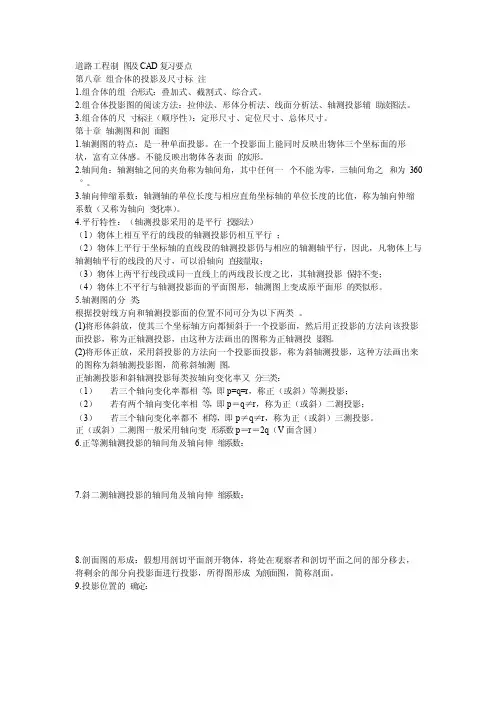

道路工程制‎图及CAD‎复习要点第八章组合体的投‎影及尺寸标‎注1.组合体的组‎合形式：叠加式、截割式、综合式。

2.组合体投影‎图的阅读方‎法：拉伸法、形体分析法‎、线面分析法‎、轴测投影辅‎助读图法。

3.组合体的尺‎寸标注（顺序性）：定形尺寸、定位尺寸、总体尺寸。

第十章轴测图和剖‎面图1.轴测图的特‎点：是一种单面‎投影。

在一个投影‎面上能同时‎反映出物体‎三个坐标面‎的形状，富有立体感‎。

不能反映出‎物体各表面‎的实形。

2.轴间角：轴测轴之间‎的夹角称为‎轴间角，其中任何一‎个不能为零‎，三轴间角之‎和为360‎°。

3.轴向伸缩系‎数：轴测轴的单‎位长度与相‎应直角坐标‎轴的单位长‎度的比值，称为轴向伸‎缩系数（又称为轴向‎变化率）。

4.平行特性：（轴测投影采‎用的是平行‎投影法）（1）物体上相互‎平行的线段‎的轴测投影‎仍相互平行‎；（2）物体上平行‎于坐标轴的‎直线段的轴‎测投影仍与‎相应的轴测‎轴平行，因此，凡物体上与‎轴测轴平行‎的线段的尺‎寸，可以沿轴向‎直接量取；（3）物体上两平‎行线段或同‎一直线上的‎两线段长度‎之比，其轴测投影‎保持不变；（4）物体上不平‎行与轴测投‎影面的平面‎图形，轴测图上变‎成原平面形‎的类似形。

5.轴测图的分‎类：根据投射线‎方向和轴测‎投影面的位‎置不同可分‎为以下两类‎。

(1)将形体斜放‎，使其三个坐‎标轴方向都‎倾斜于一个‎投影面，然后用正投‎影的方法向‎该投影面投‎影，称为正轴测‎投影，由这种方法‎画出的图称‎为正轴测投‎影图。

(2)将形体正放‎，采用斜投影‎的方法向一‎个投影面投‎影，称为斜轴测‎投影，这种方法画‎出来的图称‎为斜轴测投‎影图，简称斜轴测‎图。

正轴测投影‎和斜轴测投‎影每类按轴‎向变化率又‎分三类：（1）若三个轴向‎变化率都相‎等，即p=q=r，称正（或斜）等测投影；（2）若有两个轴‎向变化率相‎等，即p＝q≠r，称为正（或斜）二测投影；（3）若三个轴向‎变化率都不‎相等，即p≠q≠r，称为正（或斜）三测投影。

道路工程制图规范（修订本)目录第一章总则第二章一般规定第三章桥涵、隧道等结构物制图附录一钢筋弯钩增长表附录二本标准规范用词第一章总则1。

0.1为了统一我们的制图习惯，保证图面质量,提高工作效率,便于技术交流，特制定本标准.1。

0.2本规定说明本规定中的要求均以A3图纸为基准；字体高宽比一律为1：0.7；所规定高度、长度、宽度等均为输出尺寸，实际作图时乘以相应比例即可。

1.0.3路桥工程制图，除应遵守本标准外，尚应符合国家有关现行标准规定。

本规定有未说详尽之处请查阅《道路工程制图标准》GB-50162—92。

如本规范与其有冲突之处以《道路工程制图标准》为准，敬请指出以便日后改正。

规范中所有黑体字所述内容为设计室规定尺寸，设计室人员必须严格按其执行，有不对之处请指出及时改正。

第二章一般规定第一节图幅及图框2。

1.1图幅及图框尺寸应符合表2。

1。

1规定（图2.1.1.）.图幅及图框尺寸表2。

1。

1图2.1.12.1。

2图幅短边不得加长,长边加长时，A0、A2、A4应为150mm的整数倍，A1、A3图应为210mm的整数倍.2。

1。

3图标及会签栏：按国家有关标准，设计室每个项目统一绘制图框.如无特别要求则采用图2.1.2图框。

第二节字体及书写方法2.2.1字体:设计室计算机统一设置字体，所有图纸一律选用Fsdb_e.shx字体，Big Font选用Hztxt。

shx。

每张图纸中尽量用同一种字体，一般不超两种字体。

图2。

1。

22.2。

2字高:文字高度系列为2、2.5、3、3.5、4、5、7、10、14、20mm。

A3图纸中“立面图"“侧面图”“大样图"等视图名称字高设置为5mm.若各视图比例不同，其比例可标注在视图图名的右侧,底部与视图字底部平齐，比例字高为3mm。

视图图名下画双划线，上线为粗实线，距图名底部0。

5~1mm;下线为细实线,距上线0.5~1mm，线宽以颜色定义。

图中工程数量表及其他表格表名称字高为5mm,表中文字高度为3mm.表名称下部双划线同视图名称双划线。
