锅炉烟气脱硫毕业设计锅炉烟气脱硫是指通过一系列化学反应和物理操作，将燃煤锅炉烟气中的二氧化硫(SO2)等有害物质转化为无害的气态或固态化合物，从而达到减少大气污染物排放、改善空气质量的目的。
本篇文章将从脱硫技术的原理、种类、工艺流程以及发展趋势等方面进行详细介绍，总字数为1200字以上。
锅炉烟气脱硫技术的原理是利用化学、物理方法将烟气中的SO2转化为易处理或排放的化合物。
常见的脱硫技术有湿法脱硫、干法脱硫和混合脱硫等。
湿法脱硫是通过喷淋脱硫剂(如石灰浆)与烟气进行接触，将SO2吸收并转化为硫酸盐或硫酸，最终形成固体或液体废物。
干法脱硫是将干燥的脱硫剂(如活性炭、液态脱硫剂等)注入烟气中，通过吸附或催化反应将SO2转化为固体产品。
混合脱硫则是将湿法脱硫和干法脱硫技术结合使用，既能够脱除大部分的SO2，又能减少产生的废物。
脱硫工艺流程一般包括烟气净化、吸收剂制备、脱硫吸收、氧化还原、过滤和废弃物处理等步骤。
烟气净化是指对烟气中的悬浮颗粒物进行处理，以保证后续处理步骤的正常进行。
吸收剂制备是将固体或液体吸收剂与水进行混合以制备脱硫液体。
脱硫吸收是将脱硫液体与烟气进行充分接触，并使其中的SO2被吸收。
氧化还原过程是指对吸收剂中的二价硫酸盐进行氧化生成硫酸，从而完成脱硫反应。
过滤是将脱硫后的烟气中的固体颗粒物进行分离。
废弃物处理则是对产生的废弃物进行妥善处理，以减少其对环境的污染。
锅炉烟气脱硫技术的发展趋势主要表现在以下几个方面。
首先是脱硫效率的提高。
目前，湿法脱硫技术已经能够达到90%以上的脱硫效率，而干法脱硫技术也在不断改进中，其脱硫效率正在逐步提高。
其次是减少废物排放。
传统的湿法脱硫技术会产生大量的固体或液体废物，对环境造成二次污染。
因此，如何减少废物排放成为了研究的重点。
第三是脱硫成本的降低。
传统的脱硫技术需要耗费大量的吸收剂和能源，导致脱硫成本较高。
因此，如何降低脱硫成本，提高技术经济性成为烟气脱硫技术发展的一个重要方向。
某燃煤锅炉房烟气除尘脱硫系统设计燃煤锅炉房烟气除尘脱硫系统是通过对煤燃烧产生的烟气进行除尘和脱硫处理，以减少烟气中对环境和人体健康产生的有害物质排放。
本文将对该系统的设计进行详细介绍。
首先，对于烟气除尘部分，我们将采用电除尘器。
电除尘器是一种高效、节能的除尘设备，能够有效去除烟气中的颗粒物质和微量的有害气体。
在设计中，我们将根据锅炉的烟气流量和温度选择合适的电除尘器型号，并合理设置电极间距、电压和电流等参数，以提高除尘效率。
其次，对于烟气脱硫部分，我们将采用湿法烟气脱硫技术。
湿法烟气脱硫是目前较为成熟和常用的脱硫技术，其原理是通过将烟气与喷射的石灰石浆液进行充分接触，使二氧化硫与石灰石中的氧化钙发生化学反应生成硫酸钙，在脱硫反应后根据生产工艺再生产氧化钙。
在设计中，我们将根据锅炉的烟气流量和硫含量选择合适的喷射器数量和尺寸，并合理设置喷射器位置和喷射液体流量，以达到脱硫效果。
此外，为了提高系统的整体效率和操作稳定性，我们还将引入一些辅助设备。
比如，在电除尘器前面设置预除尘器，用来去除更大颗粒的粉尘物质，降低电除尘器的负荷。
而对于湿法烟气脱硫系统，我们将在喷射器后设置烟气冷却器，以降低烟气温度，避免造成酸性气体对设备的侵蚀。
另外，系统的自动化程度也是设计中需要考虑的因素之一、我们将使用先进的自动化控制系统，根据烟气流量、温度和硫含量等参数，实时监测和调整电除尘器和湿法脱硫系统的运行状态。
同时，还可以将系统与锅炉的运行控制系统进行联动，确保烟气除尘脱硫系统与锅炉的协调运行。
综上所述，燃煤锅炉房烟气除尘脱硫系统的设计包括电除尘部分和湿法烟气脱硫部分，同时考虑了预除尘、冷却和自动化控制等辅助设备的加入。
通过合理选择设备型号和参数，并设置适当的辅助设备，可以提高系统的除尘和脱硫效率，减少对环境的污染。
同时，系统的自动化控制可以提高运行的稳定性和可靠性。
某燃煤采暖锅炉房烟气除尘系统设计摘要目前，大气污染已经变成了一个全球性的问题，主要表现有温室效应、臭氧层破坏和酸雨。
而大气污染可以说主要是由于人类活动造成的，大气污染对人体健康的危害包括对人的正常生活和生理方面的影响。
现在，大气污染已经直接影响到人们的身体健康。
燃煤采暖锅炉房的大气污染物主要是颗粒污染物，而且排放量比较大，所以必须通过有效的措施来进行治理，不至于影响到人们的健康生活。
关键词：大气污染除尘课程设计旋风除尘器颗粒污染物A coal-fired heating boiler flue gas dustremoval system designAbstract：Currently, air pollution has become a global problem, the main manifestations of the greenhouse effect, ozone depletion and acid rain. The air pollution can be mainly due to human activities, atmospheric pollution on human health hazards, including the normal life of people and physiological implications. Now, air pollution has a direct impact on people's health. Coal-fired heating boiler room of major air pollutants are particulate pollutants and emissions than the larger, so the adoption of effective measures must be to govern, and will not affect people's health and lives.Key words：Air pollution Dust Curriculum design Cyclone Particulate pollutants目录第一章前言 (1)1.1我国大气治理概况 (1)1.2大气污染防治技能 (2)1.3 设计目的 (2)第二章设计依据 (3)2.1设计任务书 (3)2.2原始资料 (3)第三章除尘器 (4)3.1概述 (4)3.2除尘器的工作原理及特点 (5)3.2.1 除尘器的工作原理 (5)3.2.2旋风除尘器的结构及特点 (6)3.3影响旋风除尘器性能的主要因素 (7)3.3.1几何尺寸因素 (7)3.3.2操作条件因素 (9)3.3.3固体粉尘的物理性质因素 (10)3.4常用除尘器的性能 (10)第四章设计方案 (11)4.1烟气量和烟尘浓度的计算 (11)4.1.1标准状态下理论空气量 (11)4.1.2标准状态下理论烟气量 (11)4.1.3标准状态下实际烟气量 (11)4.1.4标准状态下烟气含尘浓度 (12)4.2除尘器的选择 (12)4.2.1除尘器应达到的除尘效率 (12)4.2.2除尘器的选择 (12)4.3确定除尘器，风机和烟囱的位置及管道的位置 (14)4.3.1各装置及管道的布置原则 (14)4.3.2管径的确定 (14)4.4.系统阻力的计算 (15)4.4.1摩擦压力损失 (15)4.4.2局部压力损失 (15)4.5．烟囱的设计 (18)4.5.1 烟囱高度的确定 (18)4.5.2烟囱直径的确定 (18)4.5.3烟囱的抽力 (19)4.6风机及电动机的选择及计算 (19)4.6.1风机风机量的计算 (19)4.6.2风机风压的计算 (20)4.6.3电动机功率的校核计算 (21)4.7系统中烟气温度的变化 (21)4.7.1烟气在管道中的温度降 (21)4.7.2烟气在烟囱中的温度降 (22)第五章设计说明书 (23)5.1设计说明书 (23)5.2附图 (23)总结 (24)致谢 (24)参考文献 (24)第一章前言1.1我国大气治理概况我国大气污染紧张，污染废气排放总量处于较高水平。
某小型燃煤电站锅炉烟气除尘脱氮除硫处理系统的设计小型燃煤电站锅炉烟气除尘、脱氮除硫处理系统设计一、设计背景：随着环保意识的增强和环境保护法规的加强，小型燃煤电站在运行过程中面临着烟气污染问题。
为了减少烟气排放对环境的影响，需要设计一套烟气除尘、脱氮除硫处理系统。
二、设计原则：1.有效降低烟气中颗粒物、二氧化硫和氮氧化物的排放浓度，符合国家相关的排放标准。
2.设备投资、运行成本和维护费用尽量降低，同时保证设备的可靠性和稳定性。
3.设备的设计和运行应具备良好的适应性，能满足燃煤电站的不同工况和负荷要求。
三、系统组成：烟气除尘、脱氮除硫处理系统主要由以下几个部分组成：1.除尘器：采用静电除尘器，通过电场的作用，将烟气中的颗粒物吸附在电极上，达到除尘的效果。
2.脱硫装置：采用湿法石膏烟气脱硫工艺，利用吸收剂吸收烟气中的二氧化硫，形成硫酸钙固体颗粒，然后进行脱水处理。
3.脱硝装置：采用选择性催化还原（SCR）工艺，通过在适当的温度下加入氨水催化剂，将烟气中的氮氧化物与氨水催化剂发生反应，生成氮和水蒸气。
4.辅助设备：包括烟气传输管道、泵站、氨水喷射系统等。
四、工艺流程：1.烟气进入除尘器，在电场的作用下，颗粒物被吸附在电极上，烟气净化后排出。
2.净化后的烟气进入湿法脱硫装置，与吸收剂发生反应，形成硫酸钙固体颗粒，然后经过脱水处理。
3.除硫后的烟气再进入SCR装置，与氨水催化剂发生反应，氮氧化物被还原为氮和水蒸气。
4.处理后的烟气经过检测，排放符合国家相关的排放标准。
五、设备选型：1.除尘器：选择具有高除尘效率、低能耗和稳定性好的静电除尘器。
2.脱硫装置：选择湿法石膏烟气脱硫工艺，吸收剂选择适宜的石灰石石膏。
3.脱硝装置：选择SCR工艺，催化剂采用合适的氨水溶液。
4.辅助设备：选择适用于小型燃煤电站的烟气传输管道、泵站和氨水喷射系统。
六、设备布置：根据实际情况，对烟气除尘、脱硫除硫处理设备进行合理布置，确保设备之间的连接、管道的布置和设备的运行受环境影响最小，同时便于维护和管理。
目录一、引言 (1)1.1 烟气除尘脱硫的意义 (1)1.2 设计目的 (1)1.3 设计任务及内容 (1)1.4 设计资料 (2)二、工艺方案的确定及说明 (3)2.1 工艺流程图 (3)2.2 基础资料的物料衡算 (3)2.3 工艺方案的初步选择与确定 (5)2.4 整体工艺方案说明 (5)三、主要处理单元的设计计算 (6)3.1 除尘器的选择和设计 (6)3.1.1 除尘器的选择 (6)3.1.2 袋式除尘器滤料的选择 (7)3.1.3 选择清灰方式 (9)3.1.4 袋式除尘器型号的选择 (10)3.2 脱硫设备设计 (11)3.2.1常见的烟气脱硫工艺 (11)3.2.2 比对脱硫技术 (12)3.2.3 脱硫技术的选择 (14)3.3 湿法脱硫简介和设计 (14)3.3.1 基本脱硫原理 (14)3.3.2 脱硫工艺流程 (15)3.3.3 脱硫影响因素 (15)3.4 脱硫中喷淋塔的计算 (16)3.4.1 塔内流量计算 (16)3.4.2 喷淋塔径计算 (16)3.4.3 喷淋塔高计算 (17)3.4.4 氧化钙的用量 (18)3.5 烟囱设计 (19)3.5.1 烟囱高度计算 (19)3.5.2 烟囱直径计算 (19)3.5.3 烟囱内温度降 (20)3.5.4 烟囱抽力计算 (20)四、官网的设置 (21)4.1 管道布置原则 (21)4.2 管道管径计算 (21)4.3 系统阻力计算 (22)五、风机和电动机的计算 (23)5.1 风机风量计算 (23)5.2风机风压计算 (23)5.3 电机功率计算 (25)六、总结 (26)七、主要参考文献 (27)一、引言1.1烟气除尘脱硫的意义目前，大气污染已经变成了一个全球性的问题，主要有温室效应、臭氧层破坏和酸雨。
而大气污染可以说主要是人类活动造成的，大气污染对人体的舒适、健康的危害包括对人体的正常生活和生理的影响。
我国随着经济的快速发展，因燃煤排放的二氧化硫、颗粒物等有毒有害的污染物质急剧增多。
某燃煤采暖锅炉房烟气除尘系统设计毕业设计沈阳工业大学课程设计（论文）论文题目：某燃煤采暖锅炉房烟气除尘系统设计专业班级：环境工程1201班学生姓名：高莹莹学生学号：120704119指导教师：张林楠老师XX理工大学课程设计2015年7 月目录第一章总论 (1)1.1 概述 (1)1.2 设计任务书 (1)1.2.1 设计题目 (1)1.2.2 设计目的 (1)1.2.3 设计原始资料 (2)1.2.4 设计内容和要求 (3)1.3 设计依据和原则 (4)第二章除尘器系统................... 错误！未定义书签。
2.1 方案确定与认证......................... - 6 -2.2 工艺流程描述........................... - 7 -第三章主要及辅助设备设计与选型..... 错误！未定义书签。
3.1 燃煤锅炉烟量及粉尘和二氧化硫计算 (8)3.1.1 烟气量计算 (8)3.1.2 烟气含尘浓度计算 (9)3.1.3 烟气中二氧化硫浓度的计算 (9)3.2 除尘器的选择 (10)3.3脱硫塔的选择 (11)3.3.1 旋流板塔内气体流量计算 (11)3.3.2 旋流板塔塔径计算 (12)3.3.3旋流板塔高度计算 (12)3.3.4循环浆液池容量计算 (13)3.3.5脱硫剂量的计算 (13)3.4 除尘器、风机和烟囱位置及管道布置 (14)3.4.1 各装置及管道布置的原则 (14)3.4.2 管径的确定 (14)3.4.3总管长的确定 (15)3.5 烟囱的设计 (16)3.5.1 烟囱高度确定 (16)3.5.2 烟囱直径计算 (16)3.5.3 烟囱轴力计算 (17)3.6 风机和电动机选择及计算 (17)3.6.1标准状态下风机风量计算 (17)3.6.2 电动机功率的计算 (18)3.7 系统中烟气温度的变化 (19)3.7.1 烟气在系统中的温度降 (19)3.7.2烟气在烟囱中的温度降 (19)第四章系统阻力的计算 (21)4.1 摩擦压力损失 (21)4.2局部压力损失 (21)第五章设备及布置图 (25)5.1 设备一览表 (25)5.2 净化处理设施的系统图、总平面、剖面布置图 (26)设计总结..................................... - 32 - 参考文献.. (30)第一章总论1.1 概述自从人类进入工业化以来，经济和社会得以迅猛发展，我国各方面的水平得到了全面的提升。
某燃煤锅炉房烟气除尘脱硫系统设计一、背景介绍燃煤锅炉房是一个大型工业锅炉房，锅炉燃烧煤炭产生的烟气中含有大量的粉尘和二氧化硫等有害物质。
为了减少大气污染以及保护员工的健康和安全，需要对烟气进行除尘和脱硫处理。
二、整体设计思路该燃煤锅炉房烟气除尘脱硫系统设计的整体思路是先进行除尘处理，然后进行脱硫处理。
除尘设备选择电除尘器，脱硫设备选择湿法脱硫装置。
三、除尘系统设计除尘系统主要由电除尘器和风机组成。
电除尘器采用布袋式电除尘技术，布袋材料选择耐高温、耐腐蚀的玻璃纤维布袋。
根据锅炉燃烧煤炭产生的烟气量和粉尘浓度，确定了电除尘器的尺寸和数量。
电除尘器内部设置的高压电场通过高压直流电源供电，产生电场力使粉尘被捕集在布袋上，清洁的烟气经过排风管道排出。
为了保证系统的可靠性和运行效果，电除尘器需要定期清洗和维护。
脱硫系统主要由湿法脱硫装置、水泵和储液池组成。
湿法脱硫装置采用石灰石-石膏法脱硫技术。
石灰石经过破碎、磨细后与煤炭燃烧产生的二氧化硫反应生成石膏，同时产生大量的热量。
烟气经过预处理后进入湿法脱硫装置，与石灰石浆液进行反应，石膏经过沉淀后收集并处理。
水泵用于输送石灰石浆液和收集石膏产生的废水，储液池用于储存石灰石浆液。
五、控制系统设计控制系统主要由PLC控制系统和监控系统组成。
PLC控制系统用于对整个除尘脱硫系统进行自动化控制，包括设定相关参数、监测系统运行状态、报警，并实现与其他设备的联锁控制。
监控系统用于监测除尘脱硫系统的运行状态，包括各设备的工作状态、流量、压力等，并将数据发送到中央监控室进行实时监测和记录。
六、环境影响评价设计时需进行环境影响评价，包括对粉尘和二氧化硫排放浓度的限值、噪音和振动控制等方面的评估，并制定相应的环保措施和监测计划。
七、预算和进度计划根据以上设计要求，制定详细的预算和进度计划，包括设备采购、安装、调试和投产等工作。
以上是燃煤锅炉房烟气除尘脱硫系统的设计概述，详细设计需要进行更多的工程计算和技术选择，以及与相关部门和规范的沟通和协商。
目录1、设计概论 (1)设计任务书 (1)通风除尘系统的设计程序、内容和要求 (1)2、燃煤锅炉排烟量及烟尘和二氧化碳浓度的计算 (2)烟气量的计算 (2)烟气含尘浓度的计算 (3)烟气中二氧化硫浓度的计算 (4)3、净化系统设计方案的分析确定 (4)除尘器至少应达到的除尘效率 (5)除尘器的确定 (5)方案确定与论证 (7)4、除尘器、风机、烟囱的位置及管道布置 (7)各装置及管道布置的原则 (7)管径的确定 (8)5、烟囱的设计 (9)烟囱高度的确定 (9)烟囱直径的计算 (9)烟囱的抽力 (10)6、系统阻力计算 (11) (11)局部压力损失 (11)7、风机、电动机的选择及计算 (14)风机风量的计算 (14) (14)8、系统中烟气温度的变化 (15)烟气在管道中的温度降 (15)烟气在烟囱中的温度降 (16)9、设备一览表 (17)10、净化处理设施的总平面布置图、立面图及剖面图 (18)参考文献 (19)总结 (20)谢辞 (21)1、设计概论设计任务书：燃煤锅炉除尘系统设计设计原始资料(1) 锅炉房基本情况型号：SZL4—13型，共4台（）设计耗煤量：600kg/h(台)排烟温度：180℃烟气密度(标准状态下)：3空气过剩系数：a=排烟中飞灰占不可燃成分的比例：16%烟气在锅炉出口前阻力：800Pa当地大气压力：冬季室外温度：－1℃(2) 煤的工业分析值C Y=68% H Y=4% S Y=1% O Y=5%N Y=1% W Y=6% A Y=15%(3) 烟气性质空气含水(标准状态下)3；烟气其他性质按空气计算(4) 处理要求按锅炉大气污染物排放标准(GB13271—2001)中二类区标准执行二氧化碳排放标准(标准状态下)：900 mg/m3烟尘浓度排放标准(标准状态下)：200 mg/m3通风除尘系统的设计程序、内容和要求(1) 燃煤锅炉排烟量及烟尘和二氧化硫浓度的计算。
(2) 净化系统设计方案的分析确定。

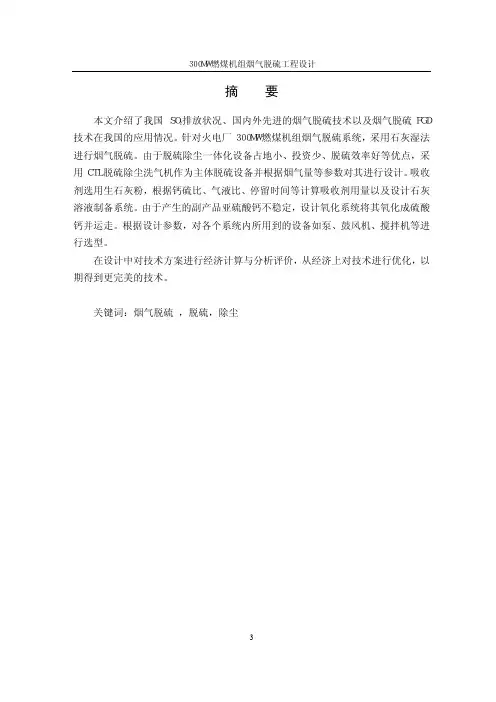

摘要本文介绍了我国ＳＯ２排放状况、国内外先进的烟气脱硫技术以及烟气脱硫ＦＧＤ技术在我国的应用情况。
针对火电厂３００ＭＷ燃煤机组烟气脱硫系统，采用石灰湿法进行烟气脱硫。
由于脱硫除尘一体化设备占地小、投资少、脱硫效率好等优点，采用ＣＴＬ脱硫除尘洗气机作为主体脱硫设备并根据烟气量等参数对其进行设计。
吸收剂选用生石灰粉，根据钙硫比、气液比、停留时间等计算吸收剂用量以及设计石灰溶液制备系统。
由于产生的副产品亚硫酸钙不稳定，设计氧化系统将其氧化成硫酸钙并运走。
根据设计参数，对各个系统内所用到的设备如泵、鼓风机、搅拌机等进行选型。
在设计中对技术方案进行经济计算与分析评价，从经济上对技术进行优化，以期得到更完美的技术。
关键词：烟气脱硫，脱硫，除尘AbstractThis paper describes the situation of SO2emissions,advanced flue gas desulphurization technology at home and abroad,and flue gas desulphurization FGD technology application in China.For300MW coal-fired thermal flue gas desulphurization unit system in power plant,we use lime to wet flue gas desulphurization.Because the equipment with the remove of dust and SO2has the advantages of small,less investment,good desulphurization efficiency of advantages, we use CTL gas desulphurization dust washing machine as the main flue gas desulphurization equipment and design them in accordance with parameters of their gas volume.Lime powder is used as absorbent.According to calcium-sulfur ratio, gas-liquid ratio and the time etc,we design the amount of absorbent and the lime solution preparation system.As the instability of by-product sulfite,we design the Oxidation system of sulfate.According to the design parameters of various systems,we select the equipments such as pumps,blowers,mixers etc.In the design of technology program,we calculate,analyze and evaluate the economic free.We hope get a more perfect technology from the economic optimization.Key words:flue gas desulphurization,desulphurization,dust目录第一章前言 (1)1.1选题背景和研究意义 (1)1.2烟气脱硫概述 (2)1.3锅炉烟气除尘脱硫一体化技术 (6)1.4各种脱硫除尘一体化装置的经济指标对比 (10)1.5脱硫除尘一体化设备特点 (10)第二章烟气脱硫工艺流程和系统的选定 (11)2.1题目简介和主要内容 (11)2.2原始数据 (11)2.3工艺流程及系统的选择 (11)第三章石灰溶液系统的设计 (16)3.1石灰溶液制备系统简述 (16)3.2工艺流程 (16)3.3工艺流程设计 (17)第四章脱硫除尘洗气机的设计 (20)4.1脱硫除尘一体化设备简述 (20)4.2预除尘器的简述及计算 (20)4.3洗气机的简述及计算 (21)4.4脱水器的简述及计算 (22)第五章辅助设备的设计选型 (24)5.1氧化空气系统 (24)5.2烟气系统设计 (25)5.3氧化风机及泵的选型 (25)5.4产物处理系统的设计 (27)第六章烟气脱硫控制系统的设计 (28)第七章经济分析与工程概算 (29)7.1经济分析与评价的意义和基本原理 (29)7.2工程概算 (30)7.3技术经济分析 (31)第八章结论与展望 (33)参考文献 (35)致谢 (36)附录 (37)声明 (39)第一章前言１．１选题背景和研究意义随着国内环保要求的提高，对燃煤火力发电机组ＳＯ２排放的控制力度逐渐加大，要求达标排放。
洛阳理工学院大气污染控制工程课程设计设计题目：某燃煤采暖锅炉房烟气除尘脱硫系统设计系别：环境工程与化学系专业：环境监测与治理班级：学号：姓名：指导老师：目录前言 (1)1总论 (2)1.1设计任务书 (2)1.1.1设计题目 (2)1.1.2设计任务 (2)1.1.3原始资料 (2)1.2设计依据和原则 (3)2主要及辅助设备设计计算 (4)2.1烟气量、烟尘和二氧化硫浓度的计算 (4)2.1.1烟气量的计算 (4)2.1.2标准状态下烟气含尘浓度的计算 (5)2.1.3标准状态下烟气中二氧化硫浓度的计算 (5)2.2 除尘脱硫设备、风机和烟囱的位置及管道的布置 (5)2.2.1各装置及管道布置的原则 (5)2.2.2管径的确定 (5)2.3硫装置的选择设计 (6)2.3.1尘脱硫设计计算 (6)2.3.2工艺流程 (8)2.4烟囱设计 (8)2.4.1烟囱高度的确定 (8)2.4.2烟囱直径的计算 (8)2.4.3烟囱的抽力的计算 (9)2.5系统阻力的计算 (9)2.5.1摩擦压力损失 (9)2.5.2局部压力损失 (10)2.6电动机选择及计算 (11)2.6.1风机风量的计算 (11)2.6.2风机风压的计算 (11)2.6.3电动机功率的计算 (12)3设备一览表 (13)小结 (14)主要参考文献 (15)前言随着社会经济的发展，城市化与工业化进程的加速，以及煤、油为主的能源框架，环境污染越来越严重。
而在我国的能源结构中以燃煤为主，众所周知煤炭在燃烧过程中会产生较多的污染物，尤其是向大气中排放酸性污染物，在大气迁移过程中形成酸性沉降物，即酸雨，而酸雨对人类产生着最直接、最严重的危害。
且随着国民经济的发展，能源的消耗量逐步上升，大气污染物的排放量相应增加。
而就我国的经济和技术发展就我国的经济和技术发展水平及能源的结构来看，以煤炭为主要能源的状况在今后相当长时间内不会有根本性的改变。
我国的大气污染仍将以煤烟型污染为主。
毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
3.附件包括：任务书、开题报告、外文译文、译文原文（复印件）。
4.文字、图表要求：1）文字通顺，语言流畅，书写字迹工整，打印字体及大小符合要求，无错别字，不准请他人代写2）工程设计类题目的图纸，要求部分用尺规绘制，部分用计算机绘制，所有图纸应符合国家技术标准规范。
图表整洁，布局合理，文字注释必须使用工程字书写，不准用徒手画3）毕业论文须用A4单面打印，论文50页以上的双面打印4）图表应绘制于无格子的页面上5）软件工程类课题应有程序清单，并提供电子文档5.装订顺序1）设计（论文）2）附件：按照任务书、开题报告、外文译文、译文原文（复印件）次序装订3）其它目录一、引言 (1)1.1 烟气除尘脱硫的意义 (1)1.2 设计目的 (1)1.3 设计任务及内容 (1)1.4 设计资料 (2)二、工艺方案的确定及说明 (3)2.1 工艺流程图 (3)2.2 基础资料的物料衡算 (3)2.3 工艺方案的初步选择与确定 (5)2.4 整体工艺方案说明 (5)三、主要处理单元的设计计算 (6)3.1 除尘器的选择和设计 (6)3.1.1 除尘器的选择 (6)3.1.2 袋式除尘器滤料的选择 (7)3.1.3 选择清灰方式 (9)3.1.4 袋式除尘器型号的选择 (10)3.2 脱硫设备设计 (11)3.2.1常见的烟气脱硫工艺 (11)3.2.2 比对脱硫技术 (12)3.2.3 脱硫技术的选择 (14)3.3 湿法脱硫简介和设计 (14)3.3.1 基本脱硫原理 (14)3.3.2 脱硫工艺流程 (15)3.3.3 脱硫影响因素 (15)3.4 脱硫中喷淋塔的计算 (16)3.4.1 塔内流量计算 (16)3.4.2 喷淋塔径计算 (16)3.4.3 喷淋塔高计算 (17)3.4.4 氧化钙的用量 (18)3.5 烟囱设计 (19)3.5.1 烟囱高度计算 (19)3.5.2 烟囱直径计算 (19)3.5.3 烟囱内温度降 (20)3.5.4 烟囱抽力计算 (20)四、官网的设置 (21)4.1 管道布置原则 (21)4.2 管道管径计算 (21)4.3 系统阻力计算 (22)五、风机和电动机的计算 (23)5.1 风机风量计算 (23)5.2风机风压计算 (23)5.3 电机功率计算 (25)六、总结 (26)七、主要参考文献 (27)一、引言1.1烟气除尘脱硫的意义目前，大气污染已经变成了一个全球性的问题，主要有温室效应、臭氧层破坏和酸雨。
而大气污染可以说主要是人类活动造成的，大气污染对人体的舒适、健康的危害包括对人体的正常生活和生理的影响。
我国随着经济的快速发展，因燃煤排放的二氧化硫、颗粒物等有毒有害的污染物质急剧增多。
由于我国部分地区燃用高硫煤，燃煤设备未能采取脱硫措施，致使二氧化硫排放量不断增加，造成严重的环境污染甚至已经直接影响到人们的身体健康。
因而已经到了我们不得不面对的时候，这里我们将用科学的态度去面对去防治。
该燃煤锅炉烟气的污染物主要是颗粒污染物和二氧化硫，且排放量比较大，所以必须通过有效的措施来进行处理，以免污染空气，影响人们的健康生活。
通过设计合适的除尘脱硫系统对烟气进行处理，从而尽量使排放的烟气污染物浓度达标，而不至于污染环境和危害人体健康。
1.2设计目的通过本课程设计的综合训练，使环境工程专业学生掌握《大气污染控制工程》课程所要求的基本设计方法，具备初步的大气污染控制工程方案及设备的独立设计能力，锻炼学生查阅和收集专业资料和设计手册的技能，培养学生综合运用所学的理论知识独立分析和解决大气污染控制工程实际问题的实践能力。
1.3 设计任务及内容A.设计题目某燃煤锅炉房烟气除尘脱硫系统设计B.设计任务及要求1.基本物料衡算：计算燃煤锅炉排烟量、烟尘浓度、二氧化硫浓度及净化效率的计算；2.净化系统工艺方案的确定；3.主要设备尺寸的计算；4.官网布置及计算：确定各装置的位置及管道的布置，并计算各管段的管径、长度、烟囱高度和出口内径及系统总阻力。
5.风机及电机的选择设计：根据净化系统处理的烟气量、烟气温度及系统总阻力等的计算，选择风机种类、型号及电动机的种类、型号和功率。
6.编写设计说明书，用CAD完成设计图纸2份（A3），需做一份系统立面图和一份主要设备尺寸图。
1.4 设计资料第3组资料：1、锅炉耗煤及排烟情况锅炉型号：SZL10-1.6型（共3台）燃煤量：1540 kg/h（台）蒸发量：10 t/h（台）烟气出口处离地面2.5m排烟温度：150 ℃烟气密度（标态）：1.3 kg/m3空气过剩系数：1.36飞灰占煤中不燃分分比例：18%2、煤质分析C Y=68%，H Y=4%，O Y=5%，N Y=1%，S Y=1%，A Y=15%，W Y=6%3、粉尘粒径分布表1-1 第三组粒径分布粒径（μm）15~25 8~15 5~8 3~5 1~3 ≤1含量（%） 3.6 4.8 59.2 27.1 4.2 1.1表1-2 粉尘比电阻温度℃15 100 200 300 比电阻Ω•cm3×1078×107 1.5×107 3.5×1074、气象资料当地气象资料显示：该地区年平均气压98 kPa；空气中含水（标态）：0.016 kg/m3；年平均气温18.6 ℃；极端最高气温39.9 ℃；极端最低气温-1.9 ℃。
二、工艺方案的确定及说明2.1 工艺流程图图2-1 烟气处理工艺流程图2.2 基础资料的物料衡算1. 理论空气量()Y Y Y Y aO S H C Q 7.07.056.5867.176.4-++=' /kg)(m N 3 （2-1） =6.9684/kg)(m N 32. 理论烟气量（设空气含湿量0.016 kg/m3）Y a a Y Y Y Y sN Q Q W H S C Q 8.079.0016.024.12.11)375.0(867.1+'+'++++='（m 3N /kg ）=7.4234（m 3N /kg ） （2-2） 式中：aQ '—理论空气量（m 3N /kg ）3. 实际烟气量a ss Q Q Q '-+'=)1(016.1α （m 3N /kg ） （2-3）= 10.1138（m 3N /kg ） 式中：α —1.38。
sQ '—理论烟气量（m 3N /kg ） a Q '—理论空气量（m 3N/kg ）4. 烟气流量⨯=s Q Q 设计耗煤量 （2-4）=29164.335（m 3N /h ） =8.1012（m 3N /s ）式中：Q —m 3N /h 计s Q —实际烟气量（m 3N /kg ）设计耗煤量—950 ⨯3kg/h5. 工况下总烟气量)/(9885.46256)/(''33h m h m TQT Q ==(2-5) 式中：Q——标准状况下的烟气流量，h m /3；T '——工况下烟气温度，K ； T ——标准状态下的温度，273K 。
6 烟气含尘浓度：)/(106702.2335.291641518.018.033N s Ysh m mg Q A d C ⨯=⨯=⨯= （2-6）式中：sh d —18%；YA —15.18%；s Q —29164.335（mg/m 3N ）。
7. 烟气中二氧化硫浓度的计算：61022⨯=SYSO Q S C =3.9480⨯103（mg/m 3N ） （2-7） 式中：Y S — 2.02%。
S Q —燃煤产生的实际烟气量（m 3N /kg ） 8. 除尘效率计算:92.51% 1=-=CC sη (2-8) 式中：C —烟气含尘浓度，mg/m 3N ；C s —锅炉烟尘排放标准中规定值，200mg/m 3N 。
9. 脱硫效率计算%20.77'122=-=Cso so C η (2-9) 式中：C ´SO 2——标准状态下锅炉二氧化硫排放标准中规定值，9003/m mg 。
s C SO 2——标准状态下二氧化硫浓度，3.9480⨯1033/m mg ；表2-1 计算所得数据表2.3 工艺方案的初步选择与确定根据所查资料，初步选定袋式除尘器作为除尘装置，选定石灰石/石灰-石膏法进行烟气的脱硫。
如图1.所示，对于锅炉排出的烟气，首先结果袋式除尘器组进行粉尘的捕集，接着进行脱硫，通过引风机作用，使达标烟气通过烟囱排放入大气中。
2.4整体工艺方案说明图2-1 工艺方案简图锅炉房引风机氧化风机空气飞灰锅炉烟气烟囱除尘器除雾器洗涤增压风机混合槽石灰石石膏吸收塔热交换器水回收废水过滤器水力旋流器石膏洗涤水水水槽图2-2 烟气处理系统流本组资料中，燃煤锅炉为三台。
